Europejska Ocena Techniczna 13/0672 wydana r. Strona 2 z 62 (Tłumaczenie)

Transkrypt

1 Członek UL INTERNATIONAL (UK) LTD Wonersh House, Budynek C, The Guildway, Old Portsmouth Road, Guildford. GU3 1LR. Wielka Brytania. Upoważniona zgodnie z Artykułem 29 Rozporządzenia (Unii Europejskiej) Nr 305/ upoważniona zgodnie z Artykułem 29 Rozporządzenia (Unii Europejskiej) Nr 305/2011 oraz będąca członkiem EOTA (Europejskiej Organizacji ds. Ocen Technicznych, Europejska Ocena Techniczna ETA 13/0672 wydana r. Jednostka Oceny Technicznej wydająca niniejszą Europejską Ocenę Techniczną oraz upoważniona zgodnie z Artykułem 29 Rozporządzenia (Unii Europejskiej) Nr 305/2011: UL International (Wielka Brytania) Sp. z o.o N azwa handlowa wyrobu budowlanego Rodzina produktów, do których należy w yrób budowlany Producent Zakład/y produkcyjny/e Niniejsza Europejska Ocena Techniczna zawiera Niniejza Europejska Ocena Techniczna została wydana zgodnie z rozporządzeniem (Uni Europejskiej) Nr 305/2011, na podstawie Zastępuje Wyroby do zabezpieczeń ogniochronnych i uszczelnień przeciwpożarowych: Uszczelnienia przepustów instalacyjnych Polyseam AS Ravneveien 7 Linnestad Neringsomrade N-3174 Revetal, Norwegia Polyseam Ltd Shaw Park Silver Street Huddersfield, West Yorkshire HD5 9AF, UK 62 strony w tym 1 Załącznik, który stanowi i ntegralną część niniejszej Oceny. Wytycznych ETAG 026-2, wydanie z 2011r., stosowanych jako Europejski Dokument Oceny (EDO). ETA 13/0672 wydaną r. Tłumaczenie niniejszej Europejskiej Oceny Technicznej na inne języki musi w pełni odpowiadać oryginalnie wydanemu dokumentowi i powinno być oznaczone jako takowe. Udostępnianie niniejszej Europejskiej Oceny Technicznej, włącznie z jej przesyłaniem za pomocą metod elektronicznych, jest dopuszczalne jedynie w całości. Kopiowanie części dokumentu może mieć miejsce, jednakże jedynie za pisemną zgodą wydającej go Jednostki Oceny Technicznej. Każde częściowe kopiowanie musi być wyraźnie oznaczone jako takowe. Europejska Ocena Techniczna 13/0672 wydana r. Strona 1 z 62 (Tłumaczenie)

2 Spis treści I. SZCZEGÓŁOWE ELEMENTY EUROPEJSKIEJ OCENY TECHNICZNEJ Opis techniczny wyrobu Wyszczególnienie przeznaczenia (zamierzonego stosowania) wyrobu zgodnie ze stosownym Europejskim Dokumentem Oceny (zwanym w niniejszym dokumencie EDO): ETAG Właściwości użytkowe wyrobu oraz informacje na temat metod użytych do ich oceny ZASTOSOWANY SYSTEM OCENY I WERYFIKACJI STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH (zwany w niniejszym dokumencie A VCP) ORAZ INFORMACJE NA TEMAT PODSTAWY PRAWNEJ Szczegóły techniczne konieczne do wdrożenia systemu AVCP uwzględnione w odpowiednim Europejskim Dokumencie Oceny Data publikacji dokumentu:... 7 ZAŁĄCZNIK A Klasyfikacja odporności ogniowej A.1 Ściany o konstrukcji sztywnej według o minimalnej grubości 150 mm... 8 A.1.1 Uszczelnienie przepustów kablowych zaprawą na głębokości 50 mm na wypełnienie z płyt z wełny mineralnej... 8 A.1.2 Uszczelnienie przepustów rurowych zaprawą na głębokości 50 mm na wypełnienie z płyt z wełny mineralnej A.1.3 Uszczelnienie przepustów rurowych zaprawą na głębokości 50 mm na wypełnienie z płyt z wełny mineralnej A.1.4 Uszczelnienie przepustów kablowych zaprawą na głębokości 100 mm A.1.5 Uszczelnienie przepustów rurowych zaprawą na głębokości 100 mm A.1.6 Uszczelnienie przepustów rurowych zaprawą na głębokości 100 mm A.1.7 Uszczelnienie przepustów rurowych zaprawą na głębokości 100 mm A.2 Stropy o konstrukcji sztywnej według o minimalnej grubości 150 mm A.2.1 Uszczelnienie przepustów kablowych zaprawą na głębokości 50 mm na wypełnieniu z płyt z wełny mineralnej A.2.2 Uszczelnienie przepustów rurowych zaprawą na głębokości 50 mm na wypełnieniu z płyt z wełny mineralnej A.2.3 Uszczelnienie przepustów rurowych zaprawą na głębokości 50 mm na wypełnienie z płyt z wełny mineralnej A.2.4 Uszczelnienie przepustów kablowych zaprawą na głębokości 100 mm...30 A.2.5 Uszczelnienie przepustów rurowych zaprawą na głębokości 100 mm A.2.6 Uszczelnienie przepustów rurowych zaprawą na głębokości 100 mm A.2.7 Uszczelnienie przepustów rurowych zaprawą na głębokości 100 mm A.2.8 Uszczelnienie przepustów rurowych zaprawą na głębokości 100 mm A.2.9 Uszczelnienie przepustów rurowych zaprawą na głębokości 100 mm A.2.10 Uszczelnienie przepustów rurowych zaprawą na głębokości 100 mm A.2.11 Uszczelnienie przepustów rurowych zaprawą na głębokości 50 mm A.2.12 Uszczelnienie przepustów rurowych zaprawą na głębokości 50 mm A.2.13 Uszczelnienie przepustów rurowych zaprawą na głębokości 50 mm A.2.14 Uszczelnienie przepustu kablowego zaprawą na głębokoć 150 mm A.2.15 Uszczelnienie przepustu kablowego zaprawą na głębokoć 150 mm A.3 Ściany o konstrukcji elastycznej według o minimalnej grubości 100 mm A.3.1 Uszczelnienie obustronne przepustów kablowych zaprawą na głębokości 25 mm na wypełnieniu z płyt z wełny mineralnej o grubości 50 mm A.3.2 Uszczelnienie obustronne przepustów rurowych zaprawą na głębokości 25 mm na wypełnieniu z płyt z wełny mineralnej o grubości 50 mm A.3.3 Uszczelnienie obustronne przepustów rurowych zaprawą na głębokości 25 mm na wypełnieniu z płyt z wełny mineralnej o grubości 50 mm A.3.4 Uszczelnienie obustronne przepustów rurowych zaprawą na głębokości 25 mm na wypełnieniu z płyt z wełny mineralnej o grubości 50 mm A.3.5 Uszczelnienie obustronne przepustów rurowych zaprawą na głębokości 25 mm na wypełnieniu z płyt z wełny mineralnej o grubości 50 mm A.3.6 Uszczelnienie obustronne przepustów rurowych zaprawą na głębokości 25 mm na wypełnieniu z płyt z wełny mineralnej o grubości 50 mm A.3.7 Uszczelnienie obustronne przepustów rurowych zaprawą na głębokości 50 mm Europejska Ocena Techniczna 13/0672 wydana r. Strona 2 z 62 (Tłumaczenie)

3 I. SZCZEGÓŁOWE ELEMENTY EUROPEJSKIEJ OCENY TECHNICZNEJ 1 Opis techniczny wyrobu 1) jest zaprawą wyprodukowaną na bazie gipsu stosowaną do przywracania odporności ogniowej konstrukcjom ścian i stropów w miejscach, w których wykonano w nich otwory służące jako przepusty kilku mediów. 2) jest dostarczana w postaci suchej zaprawy, a następnie przed użyciem jest mieszana z wodą w wymaganych proporcjach. 3) w postaci wymieszanej jest samonośna w zastosowaniach ściennych i stropowych i może być stosowana z lub bez stałego wypełnienia w postaci wełny mineralnej w zależności od wymaganego zastosowania oraz klasyfikacji (patrz: Załącznik A). 4) Protecta FR Wrap jest materiałem wymaganym do stosowania w połączeniu z zaprawą Protecta EX Mortar w zależności od wymaganego zastosowania oraz klasyfikacji (patrz: Załącznik A). Protecta FR Wrap jest przedmiotem odrębnej Europejskiej Oceny Technicznej, która nie jest wymieniona w niniejszym dokumencie ze względu na wymóg poufności. 5) Wnioskodawca przedstawił pisemną deklarację, w której oświadczył, że nie zawiera substancji, które muszą być zakwalifikowane jako niebezpieczne zgodnie z Dyrektywą 67/548/ EEC oraz Rozporządzeniem (Wspólnoty Europejskiej) Nr 1272/2008 oraz substancji wymienionych w "Wykazie substancji niebezpiecznych" opracowanym przez Komisję ds. Substancji Niebezpiecznych (EGDS) uwzględniającą warunki montażu niniejszego wyrobu budowlanego oraz wynikające z tych warunków scenariusze uwalniania przedmiotowych substancji. Dodatkowo, poza szczególnymi klauzulami dotyczącymi substancji niebezpiecznych zawartymi w niniejszej Europejskiej Ocenie Technicznej, mogą mieć również zastosowanie inne wymagania dla produktów uznanych za niebezpieczne (np. przetransponowane ustawodawstwo europejskie i prawo krajowe, przepisy i klauzule administracyjne). Dla spełnienia warunków zawartych w Rozporządzeniu dotyczącym wyrobów budowlanych należy również przestrzegać takich wymagań tam, gdzie mają one zastosowanie. 6) Kategoria użytkowa Protecta EX Mortal w nawiązaniu do podstawowych wymogów dotyczących obiektów budowlancyh PWO3 (Higiena, zdrowie, środowisko) IA1, S/W3. 2 Wyszczególnienie przeznaczenia (zamierzonego stosowania) wyrobu zgodnie ze stosownym Europejskim Dokumentem Oceny (zwanym w niniejszym dokumencie EDO): ETAG Szczegółowe informacje i dane zostały zawarte w Załączniku A. 1) jest przeznaczona do przywracania odporności ogniowej ścian elastycznych, ścian sztywnych oraz konstrukcji stropów w miejscach, w których przechodzą przez nie różnego typu kable i rury metalowe. 2) Elementy konstrukcji, w których można stosować system w celu wykonania uszczelnień przepustów to: a. Ściany elastyczne: ściana musi mieć grubość przynajmniej 100 mm oraz musi być wykonana ze stalowych lub drewnianych profili konstrukcyjnych* obłożonych obustronnie przynajmniej dwiema warstwami płyt gipsowo-kartonowych o grubości 12,5 mm. b. Ściany sztywne: ściana musi mieć grubość przynajmniej 150 mm oraz musi być wykonana z betonu, gazobetonu lub w postaci muru o gęstości przynajmniej 650 kg/m 3. c. Stropy sztywne: strop musi mieć grubość przynajmniej 150 mm oraz musi być wykonany z gazobetonu lub betonu o gęstości przynajmniej 650 kg/m 3. Europejska Ocena Techniczna 13/0672 wydana r. Strona 3 z 62 (Tłumaczenie)

4 * Żadna część zabezpieczenia nie może znajdować się bliżej niż 100 mm do mocowania, wnęka pomiędzy musi być zamknięta pomiędzy uzczelnieniem a mocowaniem oraz posiadać minimalnych 100 mm izolacji, klasy A1 lub A2 zgodnie z EN należy zapewnić w przestrzeni pomiędzy uszczelnieni i mocowaniem. Konstrukcja wsporcza musi być sklasyfikowana według normy EN dla wymaganego czasu odporności ogniowej. 3) może być stosowany do wykonywania uszczelnień przepustów przeznaczonych dla kabli, tras kablowych, rur plastikowych oraz rur metalowych izolowanych lub nieizolowanych oraz różnych mediów przechodzących przez jeden otwór-przejścia kombinowane. (szczegółowe informacje zamieszczono w Załączniku A). 4) może być stosowany do uszczelniania otworów w elementach oddzielających o maksymalnej szerokości do 2400 mm i wysokości do 1200mm w przypadku ściany oraz odpowiednio o wymiarach 2400 mm na 1200 mm w przypadku stropu. Minimalna dopuszczalna odległość między sąsiednimi uszczelnieniami/otworami wynosi 200mm. Dla mediów przechodzących przez uszczelnienie wykonane z systemu z nie jest wymagana minimalna odległość, z wyjątkiem przypadków szczegółowo opisanych w Załączniku A. 5) Media przechodzące przez stropy muszą być podparte w odległości 250 mm oraz 400 mm od ich górnej powierzchni. Media przechodzące przez ściany muszą być podparte w odległości 270 mm oraz 470 od obu lic ściany. 6) Warunki zawarte w niniejszej Europejskiej Ocenie Technicznej opierają się na założeniu, że okres użytkowania będzie wynosił 30 lat pod warunkiem, że zostaną spełnione wymagania zawarte w punktach 4.2/5.1/5.2 dotyczące pakowania/transportu/ przechowywania/montażu/stosowania/napraw. Wskazania dotyczące okresu użytkowania produktu nie mogą być interpretowane jako gwarancja udzielona przez producenta, a jedynie jako przesłanki mające pomóc w wyborze odpowiedniego produktu spełniającego oczekiwania z punktu widzenia ekonomicznie rozsądnego czasu eksploatacji wykonanych robót. 7) Typ Z 2: Przeznaczone do zastosowań w warunkach wewnętrznych przy wilgotności niższej, niż 85 % RH (wilgotności względnej), z wyłączeniem temperatur poniżej 0 C, bez ekspozycji na działanie deszczu i promieniowania UV. Europejska Ocena Techniczna 13/0672 wydana r. Strona 4 z 62 (Tłumaczenie)

5 3 Właściwości użytkowe wyrobu oraz informacje na temat metod użytych do ich oceny Typ wyrobu: materiał uszczelniający Przeznaczenie: uszczelnienia przepustów Podstawowe wymagania dla robót budowlanych Istotne właściwości Opis właściwości użytkowych PWO 1 Wytrzymałość mechaniczna i stateczność - Brak Nie istotne PWO 2 Bezpieczeństwo pożarowe EN Reakcja na działanie ognia Klasa A1 EN Odporność ogniowa Załącznik A PWO 3 Higiena, zdrowie i środowisko Przepuszczalność powietrza EN 1026:2000 Nie określono parametrów (właściwości materiału) Wytyczne ETAG 026-2, Wodoprzepuszczalność Nie określono parametrów Załącznik C (właściwości materiału) Deklaracja producenta Uwalnianie substancji niebezpiecznych Deklaracja producenta Raport Techniczny EOTA TR 001:2003 Raport Techniczny EOTA TR 001:2003 Raport Techniczny EOTA TR 001:2003 EN / EN ISO EN 12664, EN lub EN EN ISO EN PWO 4 Bezpieczeństwo użytkowania Wytrzymałość mechaniczna i stateczność Odporność na działanie udarowe / przemieszczanie Adhezja (przyczepność) PWO 5 Ochrona przed hałasem Izolacyjność akustyczna (dźwięki powietrzne) PWO 6 Gospodarka energią oraz retencja (zatrzymanie) ciepła Właściwości termiczne Przenikalność pary wodnej Ogólne aspekty dotyczące przydatności do stosowania Nie określono parametrów Nie określono parametrów Nie określono parametrów Nie określono parametrów Nie określono parametrów Nie określono parametrów EOTA TR 024:2009, klauzula i Trwałość i użyteczność Z2 PWO 7 Zrównoważone wykorzystanie zasobów naturalnych - - Nie określono parametrów Europejska Ocena Techniczna 13/0672 wydana r. Strona 5 z 62 (Tłumaczenie)

6 4 ZASTOSOWANY SYSTEM OCENY I WERYFIKACJI STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH (ZWANY W NINIEJSZYM DOKUMENCIE AVCP) ORAZ INFORMACJE NA TEMAT PODSTAWY PRAWNEJ Zgodnie z decyzją 1999/454/EC Decyzja Komisji z dnia 22 czerwca 1999r. dotycząca procedury potwierdzania zgodności wyrobów budowlanych, według Artykułu 20(2) Dyrektywy Rady 89/106/EEC w odniesieniu do produktów przeciwpożarowych, uszczelniających i ogniochronnych, opublikowana w Dzienniku Urzędowym Unii Europejskiej (OJEU) L178/52 z dnia r., patrz: Komisji Europejskiej 1, z późniejszymi poprawkami, zastosowanie ma(ją) system(y) oceny oraz sprawdzania stałości właściwości użytkowych (patrz: Załącznik V do Rozporządzenia (U.E.) Nr 305/2011) określony/e w poniższej tabeli. Produkt(y) Produkty przeciwpożarowe oraz uszczelnienia ogniowe Zamierzone stosowanie(nia) Do elementów wydzielających strefy ogniowe oraz/lub do zabezpieczeń ogniochronnych lub utrzymania odporności ogniowej Poziom(y) lub klasa(y) System(y) Każdy 1 5 Szczegóły techniczne konieczne do wdrożenia systemu AVCP uwzględnione w odpowiednim Europejskim Dokumencie Oceny Zadania producenta: Zakładowa kontrola produkcji Producent jest zobowiązany do przeprowadzania ciągłej wewnętrznej kontroli produkcji. Wszystkie elementy składowe systemu, wymagania i warunki przyjęte przez producenta muszą być w sposób systematyczny dokumentowane w formie spisanych zasad i procedur, włącznie z rejestracją uzyskanych wyników. Przyjęty system kontroli produkcji musi zapewnić zgodność produktu z wymaganiami niniejszej Europejskiej Oceny Technicznej. Producent jest zobowiązany do stosowania wyłącznie materiałów wstępnych / surowców / składników wymienionych w dokumentacji technicznej niniejszej Europejskiej Oceny Technicznej. Zakładowa kontrola produkcji będzie zgodna z Planem Kontroli z 8 kwietnia 2013r. odnoszącym się do niniejszej Europejskiej Oceny Technicznej ETA 13/0672 wydanej dnia r., który jest elementem składowym dokumentacji technicznej niniejszej Europejskiej Oceny Technicznej. Plan kontroli został opracowany w kontekście systemu zakładowej kontroli produkcji stosowanego przez producenta i przechowywanego w UL International (Wielka Brytania) Ltd. Wyniki zakładowej kontroli produkcji muszą być rejestrowane i oceniane zgodnie z warunkami podanymi w Planie Kontroli. 1 Dziennik Urzędowy Wspólnot Europejskich Nr L 178/52 z 14 lipca 1999r. Europejska Ocena Techniczna 13/0672 wydana r. Strona 6 z 62 (Tłumaczenie)

7 Inne zadania producenta Informacje dodatkowe Producent dostarczy kartę danych technicznych oraz instrukcję montażu, które będą zawierały przynajmniej następujące informacje: (a) Karta danych technicznych: Obszar zastosowań: Elementy budynku, dla których uszczelnienie liniowej szczeliny lub uszczelnienie przepustu jest odpowiednie, typ i właściwości elementów budynku takie jak minimalna wymagana grubość, gęstość oraz w przypadku konstrukcji lekkich wymagania konstrukcyjne. Ograniczenia dotyczące rozmiarów, minimalnych grubości itd. uszczelnień szczelin lub przepustów Konstrukcja przedmiotowego uszczelnienia liniowej szczeliny lub uszczelnienia przepustu włącznie z koniecznymi komponentami i produktami dodatkowymi (np. materiał wypełniający/podkładowy) oraz czytelnymi wskazówkami dotyczącymi tego, czy te materiały są standardowe, czy nietypowe. Media, dla których przedmiotowe uszczelnienie przepustu jest odpowiednie, typ i właściwości mediów takie jak materiał, średnica, grubość itd. w przypadku rur również materiały izolacyjne; konieczne/dopuszczalne podpory/zamocowania (np. koryta kablowe) (b) Instrukcja montażu: Kolejne czynności montażowe Procedura w przypadku naprawy (modernizacji) Wskazówki dotyczące użytkowania, naprawy oraz wymiany 6 Data publikacji dokumentu: 21 wrzesień 2016 r. Sprawozdanie opracowane przez: Analiza przeprowadzona przez: [ nieczytelny podpis ] [ nieczytelny podpis ] C. Johnson C. W. Miles Inżynier Zespołu Kierownik Działu Europa & Ameryka Łacińska Dział Budownictwa Dział Budownictwa Dla i w imieniu UL International (UK) Ltd. Europejska Ocena Techniczna 13/0672 wydana r. Strona 7 z 62 (Tłumaczenie)

8 ZAŁĄCZNIK A Klasyfikacja odporności ogniowej A.1 Ściany o konstrukcji sztywnej według o minimalnej grubości 150 mm A.1.1 Uszczelnienie przepustów kablowych na głębokości 50 mm na wypełnieniu z płyt z wełny mineralnej Uszczelnienie przepustu: Kable poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 25 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 50 mm po dowolnej stronie ściany (lub w dowolnym miejscu pomiędzy jej licami), na wypełnieniu w postaci płyt z wełny mineralnej o grubości 50 mm i gęstości 150 kg/m 3. Szczegóły konstrukcji: 150 mm 150 mm DRABINKI KABLOWE Z KABLAMI ELEKTRYCZNYMI PERFOROWANE KORYTO KABLOWE Z KABLAMI ELEKTRYCZNYMI WYPEŁNIENIE Z WEŁNY MINERALNEJ 150 kg/m3 KABEL ELEKTRYCZNY KORYTO KABLOWE BEZ PERFORACJI Z KABLAMI ELEKTRYCZNYMI WYPEŁNIENIE Z WEŁNY MINERALNEJ 150 kg/m Europejska Ocena Techniczna 13/0672 wydana r. Strona 8 z 62 (Tłumaczenie)

9 A Uszczelnienie jednostronne przepustów kablowych Media w przepuście Maksymalne wymiary otworu Klasyfikacja Przepust bez mediów szerokość 2400 mm E 180, EI 120 Pojedyncze kable elektryczne o średnicy Ø do 21 mm x wysokość 1200 mm E 180, EI 60 Pojedyncze kable elektryczne o średnicy Ø do 21 mm 80 mm x 80 mm E 240, EI 60 Kable elektryczne o średnicy Ø do 21 mm (pojedyncze, wiązki kabli oraz kable ułożone na trasach) Kable elektryczne o średnicy Ø do 50 mm (pojedyncze, wiązki kabli oraz kable ułożone na trasach) E 180, EI 60 E 180, EI 45 Kable elektryczne o średnicy Ø do 80 mm (pojedyncze, wiązki kabli oraz kable ułożone na trasach) E 120, EI 45 Kable telekomunikacyjne o średnicy Ø do 21 mm E 180, EI 90 (pojedyncze lub wiązki kabli o średnicy Ø do 100 mm) szerokość 2400 mm Stalowe trasy kablowe oraz drabinki E 180, EI 60 x wysokość 1200 mm Przewody bez izolacji o średnicy Ø do 17 mm E 180, EI 45 Przewody bez izolacji o średnicy Ø do 24 mm E 180, EI 30 Rurki miedziane o średnicy Ø do 16 mm do kabli Rurki stalowe o średnicy Ø do 16 mm do kabli Peszle o średnicy Ø do 16 mm do kabli E 180 C/U, EI 30 C/U E 180 C/U, EI 60 C/U E 180 C/U, E 180 C/C, EI 60 C/U, EI 60 C/C Europejska Ocena Techniczna 13/0672 wydana r. Strona 9 z 62 (Tłumaczenie)

10 A.1.2 Uszczelnienie przepustów rurowych zaprawą na głębokości 50 mm na wypełnienie z płyt z wełny mineralnej Uszczelnienie przepustu: rury metalowe (pojedyncze) z izolacją CS (ciągła, nie przerwana w przepuście) poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 30 mm od krawędzi uszczelnienia), uszczelnienie zaprawą Protecta EX Mortar na głębokości 50 mm po dowolnej stronie ściany (lub w dowolnym miejscu pomiędzy jej licami), na wypełnieniu w postaci płyt z wełny mineralnej o grubości 50 mm i gęstości 150 kg/m3 Szczegóły konstrukcji: 150 OTULINA RURY Z WEŁNY MINERALNEJ RURA WYPEŁNIENIE Z WEŁNY MINERALNEJ 150 kg/m A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Rura stalowa o średnicy 219 / grubość ścianki 5-14,2 mm Maksymalne wymiary otworu szerokość 2400 mm x wysokość 1200 mm Izolacja wełna mineralna o grubości 30 mm i gęstości 80 kg/m 3 Klasyfikacja E 120 C/U, EI 90 C/U Europejska Ocena Techniczna 13/0672 wydana r. Strona 10 z 62 (Tłumaczenie)

11 A.1.3 Uszczelnienie przepustów rurowych zaprawą na głębokości 50 mm na wypełnieniu z płyt z wełny mineralnej Uszczelnienie przepustu: rury metalowe i kompozytowe (pojedyncze) z izolacją LI (miejscowa dochodząca do lica) lub CI (ciągła dochodząca do lica) poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 30 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 50 mm po dowolnej stronie ściany (lub w dowolnym miejscu pomiędzy jej licami), na wypełnieniu w postaci płyt z wełny mineralnej o grubości 50 mm i gęstości 150 kg/m 3. Szczegóły konstrukcji: 150 OTULINA RURY (Z WEŁNY MINERALNEJ / PIANKI KAUCZUKOWEJ/GUMOWEJ\ RURA WYPEŁNIENIE Z WEŁNY MINERALNEJ 150 kg/m3 A Uszczelnienie jednostronne przepustów rurowych Media w przepuście Maksymalne wymiary otworu Rura miedziana o średnicy do 12 mm / grubość ścianki 0,9-5 mm 70 x 70 mm Rura miedziana o średnicy do 54 mm / grubość ścianki 1,0-14,2 mm 115 x 115 mm Rura miedziana o średnicy do 54 mm / grubość ścianki 1,0-14,2 mm szerokość Rura kompozytowa typu Alupex o średnicy 75 mm / grubość ścianki 7,5 mm 2400 mm x wysokość 1200 mm Izolacja izolacja z wełny mineralnej na długości 1000 mm, gr. 20 mm, gęstość 80 kg/m 3 izolacja z wełny mineralnej na długości 1000 mm, gr. 20 mm, gęstość 80 kg/m 3 izolacja z wełny mineralnej na długości 1000 mm, gr. 20 mm, gęstość 80 kg/m 3 izolacja Kaiflex ST na długości 600 mm, gr. 32 mm Klasyfikacja EI 240 C/C E 240 C/C, EI 120 C/C E 180 C/C, EI 120 C/C EI 60 C/C Europejska Ocena Techniczna 13/0672 wydana r. Strona 11 z 62 (Tłumaczenie)

12 Media w przepuście Rura ze stali miękkiej lub ze stali nierdzewnej Średnica 40 mm / grubość ścianki 1,5-14,2 mm* Maksymalne wymiary otworu Izolacja 100 x 100 mm izolacja z wełny mineralnej na długości 1000 mm, gr. 20 mm, gęstość 80 kg/m 3 Średnica 40 mm / grubość ścianki 1,5-14,2 mm* Średnica 50 mm / grubość ścianki 1,7-14,2 mm* Średnica 60 mm / grubość ścianki 1,9-14,2 mm* Średnica 75 mm / grubość ścianki 2,2-14,2 mm* Średnica 90 mm / grubość ścianki 2,5-14,2 mm* szerokość Średnica 100 mm / grubość ścianki izolacja z wełny mineralnej 2400 mm 2,7-14,2 mm* na długości 1000 mm, x wysokość Średnica 115 mm / grubość ścianki gr. 30 mm, gęstość 80 kg/m mm 3-14,2 mm* Średnica 140 mm / grubość ścianki 3,5-14,2 mm* Średnica 165 mm / grubość ścianki 3,9-14,2 mm* Średnica 180 mm / grubość ścianki 4,2-14,2 mm* Średnica 200 mm / grubość ścianki 4,6-14,2 mm* Średnica 219 mm / grubość ścianki 5,0-14,2 mm* * Pokazano typowe średnice rur, pośrednie wymiary patrz na poniższym wykresie. Klasyfikacja EI 240 C/U E 180 C/U, EI 120 C/U E 120 C/U, EI 90 C/U ŚREDNICA RURY i GRUBOŚĆ ŚCIANKI grubość ścianki Europejska Ocena Techniczna 13/0672 wydana r. Strona 12 z 62 (Tłumaczenie)

13 A.1.4 Uszczelnienie przepustów kablowych na głębokości 100 mm Uszczelnienie przepustu: Kable poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 25 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 100 mm po dowolnej stronie ściany (lub w dowolnym miejscu pomiędzy ). Szczegóły konstrukcji: 150 mm DRABINKI KABLOWE Z KABLAMI ELEKTRYCZNYMI PERFOROWANE KORYTO KABLOWE Z KABLAMI ELEKTRYCZNYMI KORYTO KABLOWE BEZ PERFORACJI Z KABLAMI ELEKTRYCZNYMI 100 mm A Uszczelnienie jednostronne przepustów kablowych Media w przepuście Przepust bez mediów Kable elektryczne o średnicy Ø do 21 mm (pojedyncze, wiązki kabli oraz kable ułożone na trasach) Kable elektryczne o średnicy Ø do 80 mm (pojedyncze, wiązki kabli oraz kable ułożone na trasach) Kable telekomunikacyjne o średnicy Ø do 21 mm (pojedyncze lub wiązki o średnicy Ø do 100 mm) Stalowe trasy kablowe oraz drabinki Przewody bez izolacji o średnicy Ø do 24 mm Rurki miedziane o średnicy Ø do 16 mm do kabli Rurki stalowe o średnicy Ø do 16 mm do kabli Peszle o średnicy Ø do 16 mm do kabli Maksymalne wymiary otworu szerokość 2400 mm x wysokość 1200 mm Klasyfikacja EI 240 E 240, EI 60 EI 120 E 120, EI 60 E 180 C/U, EI 30 C/U E 180 C/U, EI 60 C/U E 240 C/U, EI 240 C/U Europejska Ocena Techniczna 13/0672 wydana r. Strona 13 z 62 (Tłumaczenie)

14 A.1.5 Uszczelnienie przepustów rurowych na głębokości 100 mm Uszczelnienie przepustu: rury metalowe z izolacją CS (ciągłą, nie przerwaną w przepuście) poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 10 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 100 mm po dowolnej stronie ściany. Dla rury z izolacji palnej należy zastosować opakę Protecta FR Wrap musi być ona zamontowana centralnie w uszczelnieniu z zaprawy. Maksymalny wymiar uszczelnienia: szerokość 2400 mm x wysokość 1200 mm. Szczegóły konstrukcji: 150 mm RURA STALOWA Protecta FR Wrap 150 mm IZOLACJA RURY Z PIANKI KAUCZUKOWEJ/GUMOWEJ A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Rura ze stali miękkiej lub ze stali nierdzewnej Opaska Ogniochronna Izolacja Klasyfikacja Średnica 40 mm / grubość ścianki 1,5-14,2 mm* Średnica 165 mm / grubość ścianki 4,5-14,2 mm* Protecta FR Wrap 50 x 3,6mm, (2 WARSTWY) wycentrowana izolacja Kaiflex ST o gr. 13 mm izolacja Kaiflex ST o gr. 9 mm EI 240 C/U E 240 C/U, EI 30 C/U Średnica 50 mm / grubość ścianki 1,6-14,2 mm* Średnica 60 mm / grubość ścianki 1,7-14,2 mm* Średnica 75 mm / grubość ścianki 1,9-14,2 mm* Średnica 90 mm / grubość ścianki 2,0-14,2 mm* Średnica 100 mm / grubość ścianki 2,1-14,2 mm* Średnica 115 mm / grubość ścianki 2,3-14,2 mm* Średnica 140 mm / grubość ścianki 2,6-14,2 mm* Średnica 165 mm / grubość ścianki 2,8-14,2 mm* Protecta FR Wrap 50 x 3,6mm, (2 WARSTWY) wycentrowana izolacja Kaiflex ST o gr mm E 240 C/U, EI 60 C/U * Pokazano typowe średnice rur, pośrednie wymiary patrz na poniższym wykresie. Europejska Ocena Techniczna 13/0672 wydana r. Strona 14 z 62 (Tłumaczenie)

15 ŚREDNICA RURY i GRUBOŚĆ ŚCIANKI grubość ścianki Media w przepuście Rura ze stali miękkiej lub ze stali nierdzewnej Opaska Ogniochronna Izolacja Klasyfikacja Średnica 40 mm / grubość ścianki 1,5-14,2 mm* Średnica 50 mm / grubość ścianki 1,8-14,2 mm* Średnica 60 mm / grubość ścianki 2,0-14,2 mm* Średnica 75 mm / grubość ścianki 2,3-14,2 mm* Średnica 90 mm / grubość ścianki 2,7-14,2 mm* Średnica 100 mm / grubość ścianki 2,9-14,2 mm* Średnica 115 mm / grubość ścianki 3,3-14,2 mm* Średnica 140 mm / grubość ścianki 3,9-14,2 mm* Średnica 165 mm / grubość ścianki 4,5-14,2 mm* Protecta FR WRAP 50 x 3,6mm (2 WARSTWY) wycentrowana izolacja Kaiflex ST o gr mm E 180 C/U, EI 60 C/U * Pokazano typowe średnice rur, pośrednie wymiary patrz na poniższym wykresie. Europejska Ocena Techniczna 13/0672 wydana r. Strona 15 z 62 (Tłumaczenie)

16 ŚREDNICA RURY i GRUBOŚĆ ŚCIANKI grubość ścianki Europejska Ocena Techniczna 13/0672 wydana r. Strona 16 z 62 (Tłumaczenie)

17 A.1.6 Uszczelnienie przepustów rurowych na głębokości 100 mm Uszczelnienie przepustu: rury plastikowe poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 10 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 100 mm po dowolnej stronie ściany. Należy zastosować opakę Protecta FR Wrap musi być ona zamontowana centralnie w uszczelnieniu z zaprawy. Maksymalny wymiar uszczelnienia: szerokość 2400 mm x wysokość 1200 mm. Szczegóły konstrukcji: 150 mm RURA Protecta FR Wrap 100 mm A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Opaska Ogniochronna Izolacja Klasyfikacja Rura PVC-U zgodna z normami EN , EN and EN * Średnica 315 mm / grubość ścianki 9,2 mm Protecta FR Wrap 75 x 18 mm, wycentrowana Brak EI 120 C/C * W Niemczech takie rury muszą dodatkowo spełniać wymogi normy DIN Europejska Ocena Techniczna 13/0672 wydana r. Strona 17 z 62 (Tłumaczenie)

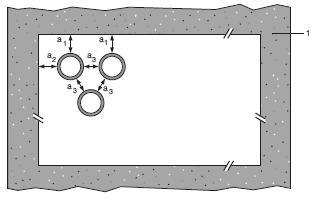

18 A.1.7 Uszczelnienie przepustów rurowych na głębokości 100 mm Uszczelnienie przepustu: Rury z materiałów panlych uszczelnione, po obu stronach ściany. Minimalna odległoć pomiędzy rurami to 30 mm (a3) i odległoć od krawędzi uzczelnienia to 30 mm (a1 i a2). Maksymalna wymiar uszczelnienia: 2400 mm szerokość x 1200 mm wysokość. Szczegóły konstrukcji: 150mm RURA wsporniki (np. unistrut ) zamontowane 220mm i 450 mm od przegrody 100 mm Konfiguracja 1 Konfiguracja 2 Klucz 1 Konstrukcja wporcza a1 Rura / górna krawędz uszczelnienia przepustu a2 Rura / boczne krawędzi uszczelnienia przepustu a3 Rura / uzczelnienie rury Europejska Ocena Techniczna 13/0672 wydana r. Strona 18 z 62 (Tłumaczenie)

19 A Uszczelnienia jednostronne przepustów rurowych Media w przepuście grubość uzczelnienia Dozwolona konfiguracja w uszczelnieniu PVC-U w oparciu o EN , EN i EN ^, PVC-C w oparciu o EN Klasyfikacja Średnica do 32 mm, grubość ścianki 1 i 2 pomiedzy wszystkimi 100 mm EI 120 U/C, C/C mm ujętymi rurami PE w oparciu o EN , EN i EN $, ABS w oparciu o EN i rury wykonane z SAN+ PVC w oparciu o EN Średnica do 32 mm, grubość ścianki 1 i 2 pomiedzy wszystkimi 100 mm EI 120 U/C, C/C mm ujętymi rurami PP w oparciu o EN : 2009 Średnica do 32 mm, grubość ścianki 1 i 2 pomiedzy wszystkimi 100 mm EI 120 U/C, C/C mm ujętymi rurami Europejska Ocena Techniczna 13/0672 wydana r. Strona 19 z 62 (Tłumaczenie)

20 A.1.8 Uszczelnienie przepustów rurowych na głębokości 100 mm Uszczelnienie przepustu: rury metalowe (pojedyncze) z izolacją o długości (minimalnej) 1000 mm LI (miejscową, dochodzącą do lica) lub CI (ciągłą, dochodzącą do lica) poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 20 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 100 mm po dowolnej stronie ściany (lub w dowolnym miejscu pomiędzy jej licami). Szczegóły konstrukcji: 150 mm IZOLACJA RURY Z WEŁNY MINERALNEJ RURA 100mm Europejska Ocena Techniczna 13/0672 wydana r. Strona 20 z 62 (Tłumaczenie)

21 A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Rura ze stali miękkiej lub ze stali nierdzewnej Maksymalne wymiary otworu Izolacja Klasyfikacja Średnica 40 mm / grubość ścianki 1,5-14,2 mm* Średnica 50 mm / grubość ścianki 1,7-14,2 mm* Średnica 60 mm / grubość ścianki 1,9-14,2 mm* Średnica 75 mm / grubość ścianki 2,2-14,2 mm* Średnica 90 mm / grubość ścianki 2,5-14,2 mm* Średnica 100 mm / grubość ścianki 2,7-14,2 mm* Średnica 115 mm / grubość ścianki 3,0-14,2 mm* Średnica 140 mm / grubość ścianki 3,5-14,2 mm* Średnica 165 mm / grubość ścianki 3,9-14,2 mm* Średnica 180 mm / grubość ścianki 4,2-14,2 mm* Średnica 200 mm / grubość ścianki 4,6-14,2 mm* Średnica 219 mm / grubość ścianki 5,0-14,2 mm* szerokość 2400 mm x wysokość 1200 mm izolacja z wełny mineralnej, gr. 20 mm, gęstość 80 kg/m 3 izolacja z wełny mineralnej, gr. 30 mm, gęstość 80 kg/m 3 EI 240 C/U E 240 C/U, EI 120C/U * Pokazano typowe średnice rur, pośrednie wymiary patrz na poniższym wykresie. ŚREDNICA RURY i GRUBOŚĆ ŚCIANKI grubość ścianki Europejska Ocena Techniczna 13/0672 wydana r. Strona 21 z 62 (Tłumaczenie)

22 A.1.9 Uszczelnienie przepustu kablowego zaprawą na głębokoć 50 mm po obu stronach ściany Uszczelnienie przepustu: Kable uszczelnione zaprawą po obu stronach ściany, wypełnione izolacją z wełny mineralnej gęstości 150kg/m 3. Maksymalny wymiar uszczelnienia: 2400 mm szerokości x 1200 mm wysokość, oraz minimalna odległość kabli od siebie i od krawędzi uzczelnienia to 50 mm. Szczegóły konstrukcji: ściana z bloczków wsporniki (np. unistrut ) zamontowane 220mm i 450 mm od przegrody kable/trasy kablowe kable/trasy kablowe kable/trasy kablowe grubości 50 mm WYPEŁNIENIE Z WEŁNY MINERALNEJ 150 kg/m grubości 50 mm wsporniki (np. unistrut ) zamontowane 220mm i 450 mm od przegrody 150 mm A Uszczelnienia jednostronne przepustów kablowego Media w przepuście Przepust bez mediów Kable elektryczne o średnicy Ø do 80 mm pojedyncze albo wiązki Trasy kablowe i drawbina do 500 mm szerokości Kable telekomunikacyjne o średnicy Ø do 21 mm pojedyńcze lub w wiązkach do średnicy Ø 100 mm Przewody bez izolacji o średnicy do Ø 24 mm Głębość zaprawy izolacja w ścianie Izolacja 50 mm 50 mm WEŁNY MINERALNEJ Brak gęstości 150 kg/m3 Klasyfikacja EI 240 E 240 EI 60 EI 60 E 240 EI 120 Europejska Ocena Techniczna 13/0672 wydana r. Strona 22 z 62 (Tłumaczenie)

23 A.2 Stropy o konstrukcji sztywnej według o minimalnej grubości 150 mm A.2.1 Uszczelnienie przepustów kablowych na głębokości 50 mm na wypełnieniu z płyt z wełny mineralnej Uszczelnienie przepustu: Kable poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 30 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 50 mm wykonane w sposób licujący z górną powierzchnią stropu, na wypełnieniu w postaci płyt z wełny mineralnej o grubości 50 mm i gęstości 150 kg/m 3. Szczegóły konstrukcji: 150 mm DRABINKI KABLOWE Z KABLAMI ELEKTRYCZNYMI PERFOROWANE KORYTO KABLOWE Z KABLAMI ELEKTRYCZNYMI KORYTO KABLOWE BEZ PERFORACJI Z KABLAMI ELEKTRYCZNYMI WYPEŁNIENIE Z WEŁNY MINERALNEJ 150 kg/m3 Europejska Ocena Techniczna 13/0672 wydana r. Strona 23 z 62 (Tłumaczenie)

24 A Uszczelnienia jednostronne przepustów kablowych Media w przepuście Przepust bez mediów Maksymalne wymiary otworu Klasyfikacja E 180 Pojedyncze* kable elektryczne o średnicy Ø do 21 mm E 180, EI 90 Kable elektryczne o średnicy Ø do 21 mm (pojedyncze, wiązki kabli oraz kable ułożone na trasach) Kable elektryczne o średnicy Ø do 80 mm (pojedyncze, wiązki kabli oraz kable ułożone na trasach) Kable telekomunikacyjne o średnicy Ø do 21 mm (pojedyncze lub wiązki kabli o średnicy Ø do 100 mm) 2400 mm x 1200 mm E 180, EI 60 E 90, EI 45 EI 180 Stalowe trasy kablowe oraz drabinki E 90, EI 60 Przewody bez izolacji o średnicy Ø do 17 mm E 180, EI 60 Przewody bez dodatkowej izolacji o średnicy Ø do 24 mm E 180, EI 30 Rurki z PVC o średnicy Ø do 16 mm do kabli EI 180 C/U, EI 180 C/C * Muszą być prowadzone w odległości przynajmniej 100 mm od siebie. Europejska Ocena Techniczna 13/0672 wydana r. Strona 24 z 62 (Tłumaczenie)

25 A.2.2 Uszczelnienie przepustów rurowych na głębokości 50 mm na wypełnieniu z płyt z wełny mineralnej Uszczelnienie przepustu: rury metalowe (pojedyncze) z izolacją o długości (minimalnej) 1000 mm LI (miejscową, dochodzącą do lica) lub CI (ciągłą, dochodzącą do lica) poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 30 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 50 mm wykonane w sposób licujący z górną powierzchnią stropu, na wypełnieniu w postaci wełny mineralnej o grubości 50 mm i gęstości 150 kg/ m 3. Szczegóły konstrukcji: ZAPRAWA WEŁNA MINERALNA WYPEŁNIENIE Z WEŁNY MINERALNEJ 150 kg/m3 150 STROP 150 mm RURA RURA ` A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Rura miedziana o średnicy do 12 mm / grubość ścianki 1-5 mm Maksymalne wymiary otworu 70 x 70 mm Rura miedziana o średnicy do 54 mm / grubość ścianki 1-14,2 mm 115 x 115 mm Rura miedziana o średnicy do 54 mm / grubość ścianki 1-14,2 mm szerokość 2400 mm x wysokość 1200 mm Izolacja wełna mineralna, gr. 20 mm, gęstość 80 kg/m 3 Klasyfikacja EI 240 C/C EI 240 C/C, EI 180 C/C EI 180 C/C Europejska Ocena Techniczna 13/0672 wydana r. Strona 25 z 62 (Tłumaczenie)

26 Media w przepuście Rura ze stali miękkiej lub ze stali nierdzewnej Średnica 40 mm / grubość ścianki 1-14,2 mm* Średnica 50 mm / grubość ścianki 1,2-14,2 mm* Maksymalne wymiary otworu Izolacja izolacja z wełny mineralnej, gr. 20 mm, gęstość 80 kg/m 3 Klasyfikacja EI 240 C/U Średnica 60 mm / grubość ścianki 1,4-14,2 mm* Średnica 75 mm / grubość ścianki 1,7-14,2 mm* Średnica 90 mm / grubość ścianki 2,0-14,2 mm* Średnica 100 mm / grubość ścianki 2,2-14,2 mm* Średnica 115 mm / grubość ścianki 2,5-14,2 mm* Średnica 140 mm / grubość ścianki 3,0-14,2 mm* 280 mm x 280 mm izolacja z wełny mineralnej, gr. 30 mm, gęstość 80 kg/m 3 E 240 C/U, EI 90 C/U Średnica 165 mm / grubość ścianki 3,5-14,2 mm* Średnica 180 mm / grubość ścianki 3,8-14,2 mm* Średnica 200 mm / grubość ścianki 4,2-14,2 mm* Średnica 219 mm / grubość ścianki 4,5-14,2 mm* * Pokazano typowe średnice rur, pośrednie wymiary patrz na poniższym wykresie. ŚREDNICA RURY i GRUBOŚĆ ŚCIANKI grubość ścianki Europejska Ocena Techniczna 13/0672 wydana r. Strona 26 z 62 (Tłumaczenie)

27 Media w przepuście Rura ze stali miękkiej lub ze stali nierdzewnej Średnica 40 mm / grubość ścianki 1-14,2 mm* Średnica 50 mm / grubość ścianki 1,2-14,2 mm* Maksymalne wymiary otworu Izolacja izolacja z wełny mineralnej, gr. 20 mm, gęstość 80 kg/m 3 Klasyfikacja EI 180 C/U Średnica 60 mm / grubość ścianki 1,4-14,2 mm* Średnica 75 mm / grubość ścianki 1,7-14,2 mm* Średnica 90 mm / grubość ścianki 2,0-14,2 mm* Średnica 100 mm / grubość ścianki 2,2-14,2 mm* Średnica 115 mm / grubość ścianki 2,5-14,2 mm* 2400 mm x 1200 mm izolacja z wełny mineralnej, gr. 30 mm, gęstość 80 kg/m 3 E 180 C/U, EI 90 C/U Średnica 140 mm / grubość ścianki 3,0-14,2 mm* Średnica 165 mm / grubość ścianki 3,5-14,2 mm* Średnica 180 mm / grubość ścianki 3,8-14,2 mm* Średnica 200 mm / grubość ścianki 4,2-14,2 mm* Średnica 219 mm / grubość ścianki 4,5-14,2 mm* ŚREDNICA RURY i GRUBOŚĆ ŚCIANKI grubość ścianki Europejska Ocena Techniczna 13/0672 wydana r. Strona 27 z 62 (Tłumaczenie)

28 A.2.3 Uszczelnienie przepustów rurowych zaprawą na głębokości 50 mm na wypełnienie z płyt z wełny mineralnej Uszczelnienie przepustu: rury metalowe z izolacją CS (ciągłą, nie przerwaną w przepuście) umieszczone w dowolnej pozycji w otworze z 50 mm, uszczelnione wełną mineralną o grubości 50 mm i gęstości 140 kg/m 3, umieszczone na dowolnej wysokości pomiędzy uszczelnieniem a stropem. Minimalny odstęp pomiędzy uszczelnieniami oraz odstęp od krawędzi uszczelnienia to 30 mm (konfiguracja 1 i 2). Szczegóły konstrukcji: Izolacja rury Wsporniki (np. unistrut) zamontowane 250 mm i 450 mm od ściany Podłoże z wełny mineralnej Konfiguracja 1 Konfiguracja 2 Opcja 1 Opcja 2 Klucz 1 Konstrukcje wsporcze a1 Rura/górna krawędź uszczelnienia przepustu a2 Rura/boczna krawędź uszczelnienia przepustu a3 Rura/uszczelnienie rury Europejska Ocena Techniczna 13/0672 wydana r. Strona 28 z 62 (Tłumaczenie)

29 A Rura ze stali miękkiej lub nierdzewnej Izolacja Klasyfikacja Średnica 40 mm / grubość ścianki 1-14,2 mm Średnica 40 mm / grubość ścianki mm* Średnica 50 mm / grubość ścianki mm* izolacja z wełny mineralnej, gr. 20 mm, gęstość min. 80 kg/m 3 Średnica 60 mm / grubość ścianki mm* Średnica 75 mm / grubość ścianki mm* Średnica 90 mm / grubość ścianki mm* Średnica 100 mm / grubość ścianki mm* Średnica 115 mm / grubość ścianki mm* Średnica 140 mm / grubość ścianki mm* Średnica 165 mm / grubość ścianki mm* izolacja z wełny mineralnej, gr mm, gęstość min. 80 kg/m 3 EI 240 C/U Średnica 180 mm / grubość ścianki mm* Średnica 200 mm / grubość ścianki mm* Średnica 219 mm / grubość ścianki mm* Średnica 250 mm / grubość ścianki mm* Średnica 300 mm / grubość ścianki mm* Średnica 324 mm / grubość ścianki mm* Rury w systemie PEX Izolacja Klasyfikacja Średnica 15 mm x 2,5 mm ściana wewnętrzna /25 mm średnica zewnętrzna Brak EI 240 C/C Średnica rur vs grubość ścianki Europejska Ocena Techniczna 13/0672 wydana r. Strona 29 z 62 (Tłumaczenie)

30 A.2.4 Uszczelnienie przepustów kablowych na głębokości 100 mm Uszczelnienie przepustu: Kable poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 100 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 100 mm wykonane w sposób licujący z górną powierzchnią stropu. Szczegóły konstrukcji: 150 mm 100 mm DRABINKI KABLOWE Z KABLAMI ELEKTRYCZNYMI PERFOROWANE KORYTO KABLOWE Z KABLAMI ELEKTRYCZNYMI KORYTO KABLOWE BEZ PERFORACJI Z KABLAMI ELEKTRYCZNYMI A Uszczelnienie jednostronne przepustów kablowych Media w przepuście Przepust bez mediów Maksymalne wymiary otworu Klasyfikacja E 180 Kable elektryczne o średnicy Ø do 50 mm (pojedyncze, wiązki kabli oraz kable ułożone na trasach) E 180, EI 60 Kable elektryczne o średnicy Ø do 80 mm (pojedyncze, wiązki kabli oraz kable ułożone na trasach) E 120, EI 60 Kable telekomunikacyjne o średnicy Ø do 21 mm 2400 mm E 180, EI 120 (pojedyncze lub wiązki kabli o średnicy Ø do 100 mm) x 1200 mm Stalowe trasy kablowe oraz drabinki E 120, EI 60 Przewody bez izolacji o średnicy Ø do 17 mm E 180, EI 90 Przewody bez izolacji o średnicy Ø do 24 mm E 180, EI 20 Rurki z PVC o średnicy Ø do 16 mm do kabli EI 180 C/U, EI 180 C/C Europejska Ocena Techniczna 13/0672 wydana r. Strona 30 z 62 (Tłumaczenie)

31 A.2.5 Uszczelnienie przepustów rurowych na głębokości 100 mm Uszczelnienie przepustu: rury metalowe z izolacją CS (ciągłą, nie przerwaną w przepuście) poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 25 mm od krawędzi uszczelnienia oraz 100 mm od innych mediów), uszczelnienie zaprawą na głębokości 100 mm wykonane w dowolnym miejscu na grubości stropu. Wokół palnej izolacji rur wymagane jest założenie Protecta FR Wrap. Maksymalny wymiar uszczelnienia: szerokość 400 mm x wysokość 400 mm. Szczegóły konstrukcji: IZOLACJA RURY Z PIANKI KAUCZUKOWEJ/GUMOWEJ 150 mm 350 mm 100 mm 350 mm Protecta FR Wrap Europejska Ocena Techniczna 13/0672 wydana r. Strona 31 z 62 (Tłumaczenie)

32 A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Opaska Ogniochronna Izolacja Klasyfikacja Rura miedziana Średnica 12 mm / 1,0 mm izolacja Kaiflex ST Średnica mm / 1,0-1,2 mm Geberit Mepla MLC (rura PE-Xb/Aluminium/PE-HD) Średnica 16 mm / grubość ścianki 2,25 mm Średnica 20 mm / grubość ścianki 2,5 mm Średnica 26 mm / grubość ścianki 3,0 mm Protecta FR Wrap 50 x 3,6 mm (2 WARSTWY) zlicowana z dolną powierzchnią stropu o gr. 9 mm izolacja Kaiflex ST o gr mm izolacja Kaiflex ST o gr. 9 mm EI 240 C/C E 240 C/C, EI 60 C/U EI 240 C/C Średnica 32 mm / grubość ścianki 3,0 mm Średnica 40 mm / grubość ścianki 3,5 mm Średnica 50 mm / grubość ścianki 4,0 mm izolacja Kaiflex ST o gr mm E 240 C/C, EI 90 C/C Średnica 63 mm / grubość ścianki 4,5 mm Średnica 75 mm / grubość ścianki 4,7 mm Średnica 16 mm / grubość ścianki 2,25 mm Średnica 20 mm / grubość ścianki 2,5 mm Protecta FR Wrap 50 x 3,6 mm (2 WARSTWY) zlicowana z dolną powierzchnią stropu Średnica 26 mm / grubość ścianki 3,0 mm Średnica 32 mm / grubość ścianki 3,0 mm Średnica 40 mm / grubość ścianki 3,5 mm Średnica 50 mm / grubość ścianki 4,0 mm Średnica 63 mm / grubość ścianki 4,5 mm Średnica 75 mm / grubość ścianki 4,7 mm izolacja Kaiflex ST o gr mm E 180 C/C, EI 90 C/C Europejska Ocena Techniczna 13/0672 wydana r. Strona 32 z 62 (Tłumaczenie)

33 A.2.6 Uszczelnienie przepustów rurowych na głębokości 100 mm Uszczelnienie przepustu: rury metalowe z izolacją CS (ciągłą, nie przerwaną w przepuście) poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 25 mm od krawędzi uszczelnienia oraz 100 mm od innych mediów), uszczelnienie zaprawą na głębokości 100 mm wykonane w dowolnym miejscu na grubości stropu. Wokół palnej izolacji rur wymagane jest założenie opaski Protecta FR Wrap. Maksymalny wymiar uszczelnienia: szerokość 2400 mm x wysokość 1200 mm. Szczegóły konstrukcji: IZOLACJA RURY Z PIANKI KAUCZUKOWEJ/GUMOWEJ 150 mm 350 mm 100 mm 350 mm Protecta FR Wrap Europejska Ocena Techniczna 13/0672 wydana r. Strona 33 z 62 (Tłumaczenie)

34 A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Rura miedziana Średnica 12 mm / grubość ścianki 1,0 mm Średnica mm / grubość ścianki 1,0-1,2 mm Geberit Mepla MLC (rura PE-Xb/Aluminium/PE-HD) Średnica 16 mm / grubość ścianki 2,25 mm Opaska Ogniochronna Protecta FR Wrap 50 x 3,6 mm (2 WARSTWY) zlicowana z dolną powierzchnią stropu Izolacja izolacja Kaiflex ST o gr. 9 mm izolacja Kaiflex ST o gr mm izolacja Kaiflex ST o gr. 9 mm Klasyfikacja EI 180 C/C E 180 C/C, EI 60 C/U EI 180 C/C Średnica 20 mm / grubość ścianki 2,5 mm Średnica 26 mm / grubość ścianki 3,0 mm Średnica 32 mm / grubość ścianki 3,0 mm Średnica 40 mm / grubość ścianki 3,5 mm Protecta FR Wrap 50 x 3,6 mm (2 WARSTWY) zlicowana z dolną powierzchnią stropu izolacja Kaiflex ST o gr mm E 180 C/C, EI 90 C/C Średnica 50 mm / grubość ścianki 4,0 mm Średnica 63 mm / grubość ścianki 4,5 mm Średnica 75 mm / grubość ścianki 4,7 mm Europejska Ocena Techniczna 13/0672 wydana r. Strona 34 z 62 (Tłumaczenie)

35 A.2.7 Uszczelnienie przepustów rurowych na głębokości 100 mm Uszczelnienie przepustu: rury metalowe i kompozytowe (pojedyncze) z izolacją o długości (minimalnej) 1000 mm LI (miejscową, dochodzącą do lica) lub CI (ciągłą, dochodzącą do lica) lub bez izolacji poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 30 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 100 mm wykonane w sposób licujący z górną powierzchnią stropu. Szczegóły konstrukcji: IZOLACJA Z WŁNY MINERALNEJ 150 mm 100 mm 150 mm 100 mm RURA RURA A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Rura stalowa o średnicy do 16 mm i grubości ścianki 1,5-7 mm Rura miedziana o średnicy do 54 mm i grubości ścianki 1,5-14,2 mm Rura kompozytowa typu Alupex o średnicy 75 mm i grubości ścianki 4,6 mm Maksymalne wymiary otworu 70 x 70 mm 2400 mm x 1200 mm 500 x mm x 1200 mm Izolacja Brak Brak Klasyfikacja E 240 C/C, EI 120 C/C E 180 C/C, EI 120 C/C E 120 C/C, EI 20 C/C E 240 U/C, EI 20 U/C E 180 U/C, EI 20 U/C Europejska Ocena Techniczna 13/0672 wydana r. Strona 35 z 62 (Tłumaczenie)

36 Media w przepuście Rura ze stali miękkiej lub ze stali nierdzewnej Średnica 40 mm / grubość ścianki 1,5-14,2 mm* Średnica 40 mm / grubość ścianki 1,5-14,2 mm* Maksymalne wymiary otworu 100 x 100 mm Izolacja izolacja z wełny mineralnej, gr. 20 mm, gęstość 80 kg/m 3 Klasyfikacja EI 240 C/U Średnica 50 mm / grubość ścianki 1,7-14,2 mm* Średnica 60 mm / grubość ścianki 1,8-14,2 mm* Średnica 75 mm / grubość ścianki 2,1-14,2 mm* Średnica 90 mm / grubość ścianki 2,3-14,2 mm* Średnica 100 mm / grubość ścianki 2,5-14,2 mm* Średnica 115 mm / grubość ścianki 2,8-14,2 mm* Średnica 140 mm / grubość ścianki 3,2-14,2 mm* 280 x 280 mm izolacja z wełny mineralnej, gr. 30 mm, gęstość 80 kg/m 3 E 240 C/U, EI 120 C/U Średnica 165 mm / grubość ścianki 3,6-14,2 mm* Średnica 180 mm / grubość ścianki 3,9-14,2 mm* Średnica 200 mm / grubość ścianki 4,2-14,2 mm* Średnica 219 mm / grubość ścianki 4,5-14,2 mm* Średnica 40 mm / grubość ścianki 1,5-14,2 mm* izolacja z wełny mineralnej, gr. 20 mm, gęstość 80 kg/m 3 EI 180 C/U Średnica 50 mm / grubość ścianki 1,7-14,2 mm* Średnica 60 mm / grubość ścianki 1,8-14,2 mm* Średnica 75 mm / grubość ścianki 2,1-14,2 mm* Średnica 90 mm / grubość ścianki 2,3-14,2 mm* Średnica 100 mm / grubość ścianki 2,5-14,2 mm* Średnica 115 mm / grubość ścianki 2,8-14,2 mm* Średnica 140 mm / grubość ścianki 3,2-14,2 mm* szerokość 2400 mm x wysokość 1200 mm izolacja z wełny mineralnej, gr. 30 mm, gęstość 80 kg/m 3 E 180 C/U, EI 120 C/U Średnica 165 mm / grubość ścianki 3,6-14,2 mm* Średnica 180 mm / grubość ścianki 3,9-14,2 mm* Średnica 200 mm / grubość ścianki 4,2-14,2 mm* Średnica 219 mm / grubość ścianki 4,5-14,2 mm* * Pokazano typowe średnice rur, pośrednie wymiary patrz na poniższym wykresie. Europejska Ocena Techniczna 13/0672 wydana r. Strona 36 z 62 (Tłumaczenie)

37 ŚREDNICA RURY i GRUBOŚĆ ŚCIANKI grubość ścianki Europejska Ocena Techniczna 13/0672 wydana r. Strona 37 z 62 (Tłumaczenie)

38 A.2.8 Uszczelnienie przepustów rurowych na głębokości 100 mm Uszczelnienie przepustu: rury metalowe z izolacją CS (ciągłą, nie przerwaną w przepuście) poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 40 mm od krawędzi uszczelnienia oraz 100 mm od innych mediów), uszczelnienie zaprawą na głębokości 100 mm wykonane w sposób licujący z górną powierzchnią stropu. Wokół palnej izolacji rur wymagane jest założenie Protecta FR Wrap. Maksymalny wymiar uszczelnienia: szerokość 2400 mm x wysokość 1200 mm. Szczegóły konstrukcji: RURA 150 mm 100 mm Protecta FR Wrap IZOLACJA RURY Z PIANKI KAUCZUKOWEJ/GUMOWEJ A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Rura ze stali miękkiej lub ze stali nierdzewnej Średnica 40 mm / grubość ścianki 14,2 mm Średnica 40 mm / grubość ścianki 1,5-14,2 mm* Średnica 50 mm / grubość ścianki 1,6-14,2 mm* Średnica 60 mm / grubość ścianki 1,7-14,2 mm* Średnica 75 mm / grubość ścianki 1,9-14,2 mm* Średnica 90 mm / grubość ścianki 2,0-14,2 mm* Średnica 100 mm / grubość ścianki 2,1-14,2 mm* Średnica 115 mm / grubość ścianki 2,3-14,2 mm* Średnica 140 mm / grubość ścianki 2,6-14,2 mm* Średnica 165 mm / grubość ścianki 2,8-14,2 mm* Opaska Ogniochronna Protecta FR Wrap 50 x 1,8 mm (1 WARSTWA) zlicowana z dolną powierzchnią stropu Izolacja izolacja Kaiflex ST o gr. 13 mm izolacja Kaiflex ST o gr mm * Pokazano typowe średnice rur, pośrednie wymiary patrz na poniższym wykresie. Klasyfikacja EI 180 C/U E 180 C/U, EI 120 C/U Europejska Ocena Techniczna 13/0672 wydana r. Strona 38 z 62 (Tłumaczenie)

39 ŚREDNICA RURY i GRUBOŚĆ ŚCIANKI grubość ścianki Europejska Ocena Techniczna 13/0672 wydana r. Strona 39 z 62 (Tłumaczenie)

40 A.2.9 Uszczelnienie przepustów rurowych na głębokości 100 mm Uszczelnienie przepustu: rury metalowe z izolacją CS (ciągłą, nie przerwaną w przepuście) uszczelnione Protecta FR Wraps, umieszczone w dowolnej pozycji w otworze, z 100 mm uszczelnieniem. Minimalny odstęp pomiędzy uszczelnieniami oraz odstęp od krawędzi uszczelnienia to 30 mm (konfiguracja 1 i 2). Szczegóły konstrukcji: na grubość 100 mm Izolacja rury Wsporniki (np. unistrut) zamontowane 250 mm i 450 mm od ściany 2 warstwy Protecta FR Wrap szer. 50 mm Konfiguracja 1 Konfiguracja 2 Opcja 1 Opcja 2 Klucz 1 Konstrukcje wsporcze a1 Rura/górna krawędź uszczelnienia przepustu a2 Rura/boczna krawędź uszczelnienia przepustu a3 Rura/uszczelnienie rury Europejska Ocena Techniczna 13/0672 wydana r. Strona 40 z 62 (Tłumaczenie)

41 A Rura ze stali miękkiej lub nierdzewnej Izolacja Protecta Klasyfikacja FR Wrap Średnica 40 mm / grubość ścianki 1-14,2 mm izolacja elastomerowa K-flex o grubości 25 mm EI 240 C/U Średnica 40 mm / grubość ścianki mm* Średnica 50 mm / grubość ścianki mm* Średnica 60 mm / grubość ścianki mm* Średnica 75 mm / grubość ścianki mm* Średnica 90 mm / grubość ścianki mm* Średnica 100 mm / grubość ścianki mm* Średnica 115 mm / grubość ścianki mm* Średnica 140 mm / grubość ścianki mm* izolacja elastomerowa K-flex o grubości 25 mm 50 x 3,6 mm (1,8 x 2 warstwy) E 240 C/U EI 120 C/U Średnica 165 mm / grubość ścianki mm* Średnica 180 mm / grubość ścianki mm* Średnica 200 mm / grubość ścianki mm* Średnica 219 mm / grubość ścianki mm* Średnica 250 mm / grubość ścianki mm* Średnica 300 mm / grubość ścianki mm* Średnica 324 mm / grubość ścianki mm* Średnica 40 mm / grubość ścianki mm* Średnica 50 mm / grubość ścianki mm* Średnica 60 mm / grubość ścianki mm* Średnica 75 mm / grubość ścianki mm* Średnica 90 mm / grubość ścianki mm* Średnica 100 mm / grubość ścianki mm* Średnica 115 mm / grubość ścianki mm* Średnica 140 mm / grubość ścianki mm* Średnica 165 mm / grubość ścianki mm* izolacja elastomerowa K-flex o grubości mm 50 x 5,4 mm (1,8 x 3 warstwy) EI 120 C/U Średnica 180 mm / grubość ścianki mm* Średnica 200 mm / grubość ścianki mm* Średnica 219 mm / grubość ścianki mm* Średnica 250 mm / grubość ścianki mm* Średnica 300 mm / grubość ścianki mm* Średnica 324 mm / grubość ścianki mm* Europejska Ocena Techniczna 13/0672 wydana r. Strona 41 z 62 (Tłumaczenie)

42 Średnica rur vs grubość ścianki Europejska Ocena Techniczna 13/0672 wydana r. Strona 42 z 62 (Tłumaczenie)

43 A.2.10 Uszczelnienie przepustów rurowych na głębokości 100 mm Uszczelnienie przepustu: Rury plastikowe poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 80 mm od krawędzi uszczelnienia oraz 100 mm od innych mediów), uszczelnienie zaprawą na głębokości 100 mm wykonane w sposób licujący z górną powierzchnią stropu. Wymagane jest założenie Protecta FR Wrap w sposób licujący z dolną powierzchnią uszczelnienia, w sposób wskazany poniżej. Szczegóły konstrukcji: 150 mm 100 mm Protecta FR Wrap RURA Europejska Ocena Techniczna 13/0672 wydana r. Strona 43 z 62 (Tłumaczenie)

44 A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Opaska Ogniochronna Maksymalne wymiary otworu Rura PVC-U zgodna z normami EN , EN oraz EN * Średnica 160 mm / grubość ścianki 6,2 mm 75 x 8 mm (4 WARSTWY) 2400 x 1200 mm EI 180 C/C * W Niemczech takie rury muszą dodatkowo spełniać wymogi normy DIN ^ W Niemczech takie rury muszą dodatkowo spełniać wymogi normy DIN Klasyfikacja Średnica 110 mm / grubość ścianki 3,0 mm 50 x 3,6 mm (2 WARSTWY) 200 x 200 mm EI 240 C/C Średnica 110 mm / grubość ścianki 3,0 mm 50 x 3,6 mm(2 WARSTWY) 2400 x 1200 mm EI 180 C/C Średnica 160 mm / grubość ścianki 4,0 mm 75 x 6 mm (3 WARSTWY) 2400 x 1200 mm EI 180 C/C Średnica 160 mm / grubość ścianki 4,0 mm 75 x 8 mm(4 WARSTWY) 300 x 300 mm EI 240 C/C Średnica 160 mm / grubość ścianki 4,0 mm 75 x 8 mm (4 WARSTWY) 2400 x 1200 mm EI 180 C/C Średnica 110 mm / grubość ścianki 3,4 mm 75 x 2 mm (1 WARSTWY) 2400 x 1200 mm EI 180 C/C Średnica 110 mm / grubość ścianki 3,0 mm 50 x 5,4 mm (3 WARSTWY) 300 x 300 mm EI 240 C/C Średnica 110 mm / grubość ścianki 3,0 mm 50 x 5,4 mm (3 WARSTWY) 2400 x 1200 mm EI 180 C/C Średnica 125 mm / grubość ścianki 3,5 mm 50 x 7,2 mm (4 WARSTWY) 300 x 300 mm EI 240 C/C Średnica 125 mm / grubość ścianki 3,5 mm 50 x 7,2 mm (4 WARSTWY) 2400 x 1200 mm EI 180 C/C Średnica 160 mm / grubość ścianki 4,5 mm 50 x 10,8 mm (6 WARSTWY) 300 x 300 mm EI 240 C/C Średnica 160 mm / grubość ścianki 4,5 mm 50 x 10,8 mm (6 WARSTWY) 2400 x 1200 mm EI 180 C/C Rura PP zgodna z normą EN Średnica 40 mm / grubość ścianki 3,0 mm Brak 2400 x 1200 mm EI 120 C/C Średnica 50 mm / grubość ścianki 2,5 mm 50 x 3,6 mm (2 WARSTWY) 300 x 300 mm EI 240 C/C Średnica 50 mm / grubość ścianki 2,5 mm 50 x 3,6 mm (2 WARSTWY) 2400 x 1200 mm EI 180 C/C Średnica 75 mm / grubość ścianki 3,5 mm 50 x 3,6 mm (2 WARSTWY) 300 x 300 mm EI 240 C/C Średnica 75 mm / grubość ścianki 3,5 mm 50 x 3,6 mm (2 WARSTWY) 240 x 1200 mm EI 180 C/C Rura PE zgodna z normami EN , EN oraz EN ^ Średnica 125 mm / grubość ścianki 4,9 mm 75 x 4 mm (2 WARTWY) 300 x 300 mm EI 180 C/C, E 240 C/C Średnica 125 mm / grubość ścianki 4,9 mm 75 x 6 mm (3 WARTWY) 2400 x 1200 mm EI 180 C/C Średnica 250 mm / grubość ścianki 7,8 mm 75 x 14 mm (7 WARTW) 2400 x 1200 mm EI 180 C/C Europejska Ocena Techniczna 13/0672 wydana r. Strona 44 z 62 (Tłumaczenie)

45 A.2.11 Uszczelnienie przepustów rurowych na głębokości 50 mm Uszczelnienie przepustu: rury kompozytowe (pojedyncze) z izolacją CI (ciągłą, dochodzącą do lica) lub LI (miejscową dochodzącą do lica) poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 10 mm od krawędzi uszczelnienia), uszczelnienie zaprawą na głębokości 50 mm wykonane w sposób licujący z górną powierzchnią stropu, na wypełnieniu z wełny mineralnej o grubości 50 mm i gęstości 150 kg/m 3. Szczegóły konstrukcji: IZOLACJA RURY WEŁNY MINERALNEJ (ROCKWOOL) 150 mm 500 mm mm WYPEŁNIENIE Z WEŁNY MINERALNEJ 150 kg/m3 Europejska Ocena Techniczna 13/0672 wydana r. Strona 45 z 62 (Tłumaczenie)

46 A Uszczelnienia jednostronne przepustów rurowych Media w przepuście Geberit Mepla MLC (rura PEXb/Aluminium/PE-HD) Maksymalne wymiary otworu Izolacja Klasyfikacja Średnica 16 mm / grubość ścianki 2,25 mm EI 240 C/C Średnica 20 mm / grubość ścianki 2,5 mm Średnica 26 mm / grubość ścianki 3,0 mm Średnica 32 mm / grubość ścianki 3,0 mm Średnica 40 mm / grubość ścianki 3,5 mm Średnica 50 mm / grubość ścianki 4,0 mm Średnica 63 mm / grubość ścianki 4,5 mm Średnica 75 mm / grubość ścianki 4,7 mm Średnica 16 mm / grubość ścianki 2,25 mm Średnica 20 mm / grubość ścianki 2,5 mm 135 x 135 mm izolacja z wełny mineralnej o długości minimum 500 mm, gr. 20 mm, gęstość 80 kg/m 3 E 240 C/C, EI 180 C/C Średnica 26 mm / grubość ścianki 3,0 mm Średnica 32 mm / grubość ścianki 3,0 mm Średnica 40 mm / grubość ścianki 3,5 mm 2400 mm x 1200 mm EI 180 C/C Średnica 50 mm / grubość ścianki 4,0 mm Średnica 63 mm / grubość ścianki 4,5 mm Średnica 75 mm / grubość ścianki 4,7 mm Europejska Ocena Techniczna 13/0672 wydana r. Strona 46 z 62 (Tłumaczenie)

47 A.2.12 Uszczelnienie przepustów rurowych na głębokości 50 mm Uszczelnienie przepustu: Rury plastikowe (pojedyncze) poprowadzone w dowolnej pozycji w otworze (minimalny odstęp 80 mm od krawędzi uszczelnienia oraz 100 mm od innych mediów), uszczelnienie zaprawą na głębokości 50 mm wykonane w sposób licujący z górną powierzchnią stropu, na wypełnieniu z wełny mineralnej o grubości 50 mm i gęstości 150 kg/m 3. Szczegóły konstrukcji: 150 mm 150 STROP ZAPRAWA WEŁNA WYPEŁNIENIE MINERALNA Z WEŁNY MINERALNEJ 150 kg/m RURA RURA A Uszczelnienie jednostronne przepustów rurowego Media w przepuście Opaska Maksymalne Klasyfikacja Ogniochronna wymiary otworu Rura PE zgodna z normą EN o średnicy 40 mm / grubość ścianki 3,0 mm Rura PE zgodna z normami EN , Brak EI 120 C/C EN oraz EN ^ o średnicy 40 mm / grubość ścianki 4,0 mm Rura o średnicy 110 mm z PE zgodna z normami EN , EN oraz EN ^ z HDPE / grubość ścianki 4,3 mm 50 x 2 mm 2400 x 1200 mm EI 60 C/C ^ W Niemczech takie rury muszą dodatkowo spełniać wymogi normy DIN Europejska Ocena Techniczna 13/0672 wydana r. Strona 47 z 62 (Tłumaczenie)

48 A.2.13 Uszczelnienie przepustów rurowych na głębokości 50 mm Uszczelnienie przepustu: Rury z materiałów palnych uszczelnione, po obu stronach stropu,na wypełnieniu z wełny mineralnej o grubości 50 mm i gęstości 150 kg/m 3. Minimalna odległoć pomiędzy rurami to 30 mm (a3) i odległoć od krawędzi uzczelnienia to 30 mm (a1 i a2). Maksymalna wymiar uszczelnienia: 2400 mm szerokość x 1200 mm wysokość. Szczegóły konstrukcji: wsporniki (np. unistrut ) zamontowane 450 mm od stropu Strop 150 mm WYPEŁNIENIE Z WEŁNY MINERALNEJ 150 kg/m3 RURA Konfiguracja 1 Konfiguracja 2 Klucz 1 Konstrukcja wporcza a1 Rura / górna krawędz uszczelnienia przepustu a2 Rura / boczne krawędzi uszczelnienia przepustu a3 Rura / uzczelnienie rury A Uszczelnienie jednostronne przepustu rurowego Media w przepuscie Grubość Dozwolona konfiguracja Klasyfikacja uszczelnienia w uzczelnieniu PVC-U w oparciu o EN , EN i EN ^, PVC-C w oparciu o EN Średnica 16 mm, grubość ścianki mm, do średnicy 40 mm,grubość ścianki mm 1 i 2 pomiedzy wszystkimi 50 mm ujętymi rurami EI 120 U/C, CC Europejska Ocena Techniczna 13/0672 wydana r. Strona 48 z 62 (Tłumaczenie)
