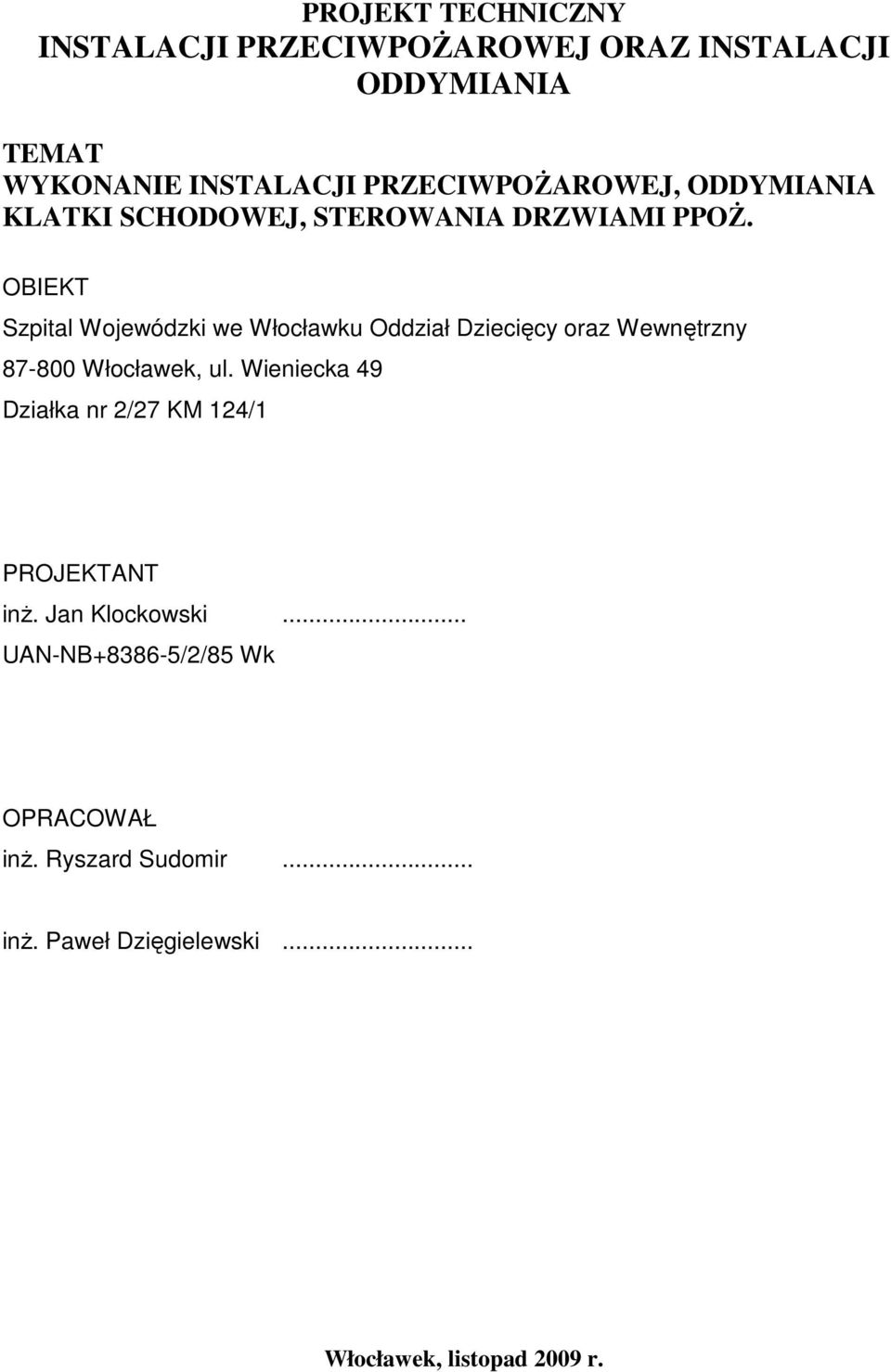

1 PROJEKT TECHNICZNY INSTALACJI PRZECIWPOŻAROWEJ ORAZ INSTALACJI ODDYMIANIA TEMAT WYKONANIE INSTALACJI PRZECIWPOŻAROWEJ, ODDYMIANIA KLATKI SCHODOWEJ, STEROWANIA DRZWIAMI PPOŻ. OBIEKT Szpital Wojewódzki we Włocławku Oddział Dziecięcy oraz Wewnętrzny Włocławek, ul. Wieniecka 49 Działka nr 2/27 KM 124/1 PROJEKTANT inż. Jan Klockowski... UAN-NB /2/85 Wk OPRACOWAŁ inż. Ryszard Sudomir... inż. Paweł Dzięgielewski... Włocławek, listopad 2009 r.

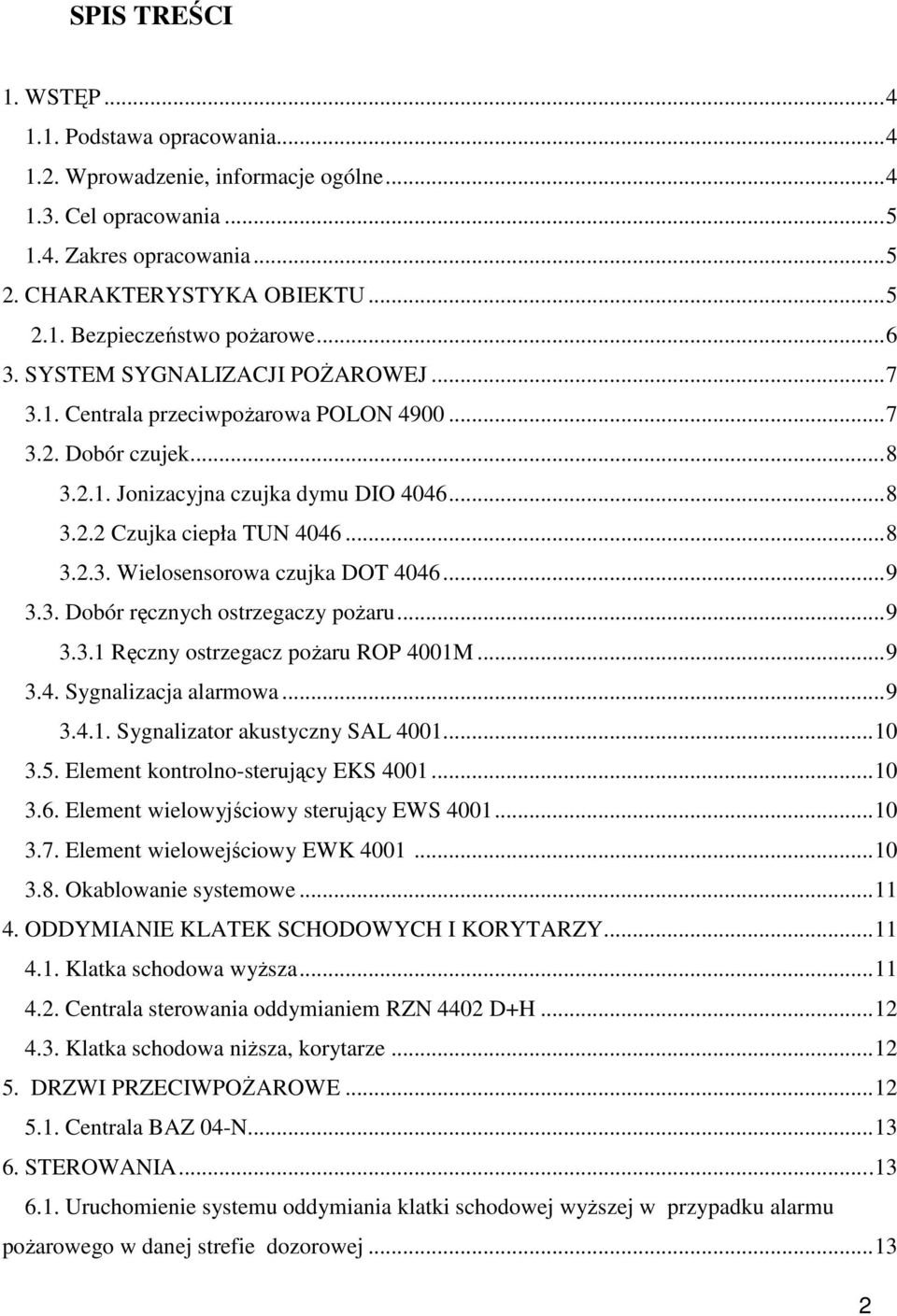

2 SPIS TREŚCI 1. WSTĘP Podstawa opracowania Wprowadzenie, informacje ogólne Cel opracowania Zakres opracowania CHARAKTERYSTYKA OBIEKTU Bezpieczeństwo pożarowe SYSTEM SYGNALIZACJI POŻAROWEJ Centrala przeciwpożarowa POLON Dobór czujek Jonizacyjna czujka dymu DIO Czujka ciepła TUN Wielosensorowa czujka DOT Dobór ręcznych ostrzegaczy pożaru Ręczny ostrzegacz pożaru ROP 4001M Sygnalizacja alarmowa Sygnalizator akustyczny SAL Element kontrolno-sterujący EKS Element wielowyjściowy sterujący EWS Element wielowejściowy EWK Okablowanie systemowe ODDYMIANIE KLATEK SCHODOWYCH I KORYTARZY Klatka schodowa wyższa Centrala sterowania oddymianiem RZN 4402 D+H Klatka schodowa niższa, korytarze DRZWI PRZECIWPOŻAROWE Centrala BAZ 04-N STEROWANIA Uruchomienie systemu oddymiania klatki schodowej wyższej w przypadku alarmu pożarowego w danej strefie dozorowej

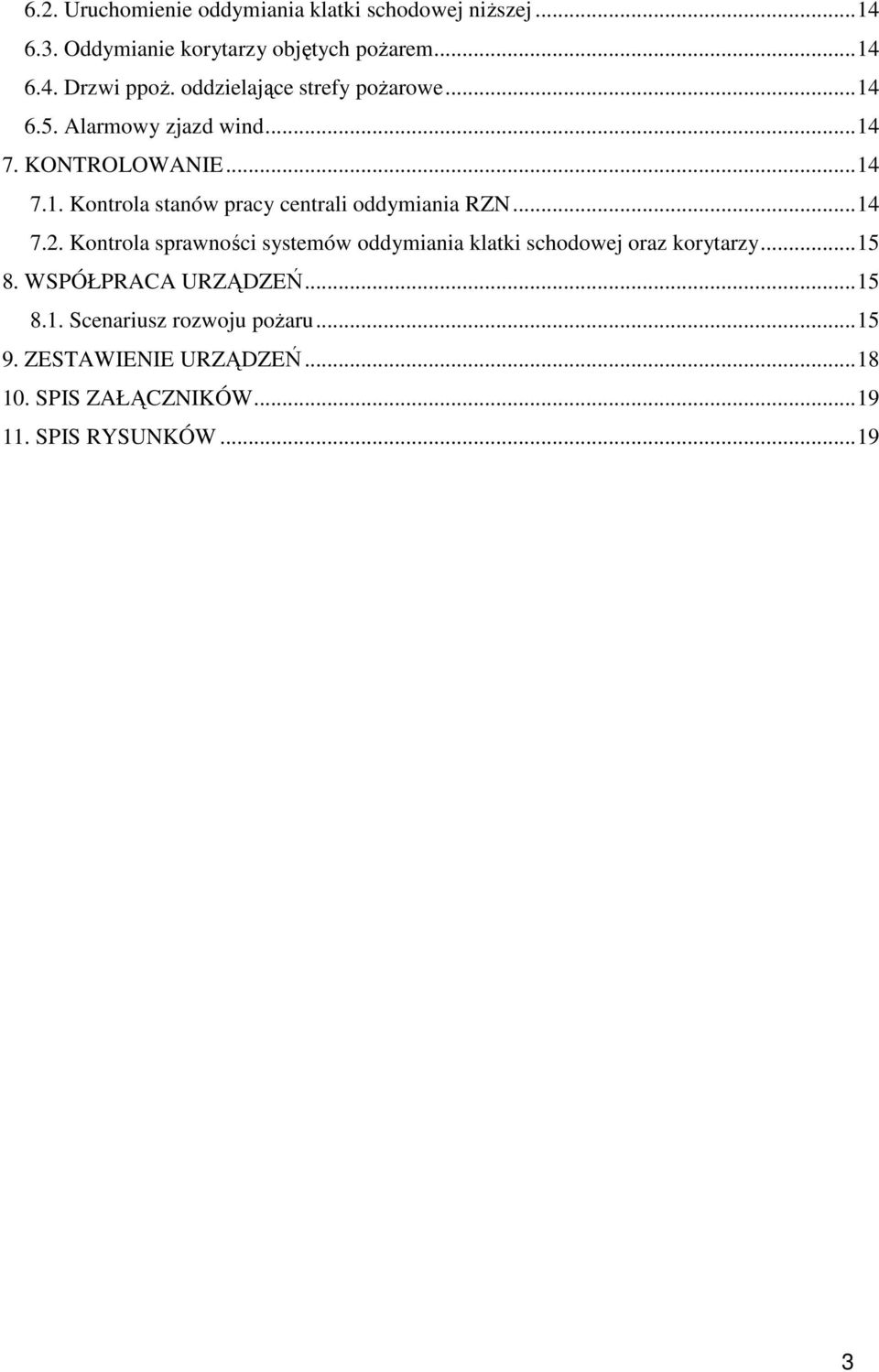

3 6.2. Uruchomienie oddymiania klatki schodowej niższej Oddymianie korytarzy objętych pożarem Drzwi ppoż. oddzielające strefy pożarowe Alarmowy zjazd wind KONTROLOWANIE Kontrola stanów pracy centrali oddymiania RZN Kontrola sprawności systemów oddymiania klatki schodowej oraz korytarzy WSPÓŁPRACA URZĄDZEŃ Scenariusz rozwoju pożaru ZESTAWIENIE URZĄDZEŃ SPIS ZAŁĄCZNIKÓW SPIS RYSUNKÓW

4 1. WSTĘP 1.1. Podstawa opracowania Zlecenie z Biura Projektowania i Realizacji Architektury WAW System sygnalizacji pożarowej. Projektowanie, zakładanie, odbiór, eksploatacji i konserwacji instalacji PN-E Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r., Nr 75, poz. 690, zm.: Dz. U. z 2003 r., Nr 33, poz. 270; Dz. U. z 2004 r., Nr 109, poz. 1156) i aktualizacja z dnia (Dz. U ) Rozporządzenie Ministra Spraw Wewnętrznych z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. (Dz. U nr 80, poz. 563). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. Nr 156, poz z 2006 r.) Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (t. j. w Dz. U. z 2002 r., Nr147, poz z późn. zm.) Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego" (Dz.U.120 z 2003 r., poz. 1133) Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego" (Dz. U. z dnia 16 września 2004r.). PrPN-B Instalacje grawitacyjne od odprowadzania dymu i ciepła Przepisy Budowy Urządzeń Elektroenergetycznych IE 1980 Karty katalogowe firmy POLON ALFA, D+H, MERCOR 1.2 Wprowadzenie, informacje ogólne Projektowany pawilon szpitalny będzie posiadał mniej niż 200 łóżek co zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych i terenów (Dz. UN.80 poz. 563) nie jest wymagany system sygnalizacji pożarowej. W obiekcie tym w jednej ze stref jest przekroczona długość dojść ewakuacyjnych. Na podstawie Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie z późniejszymi 4

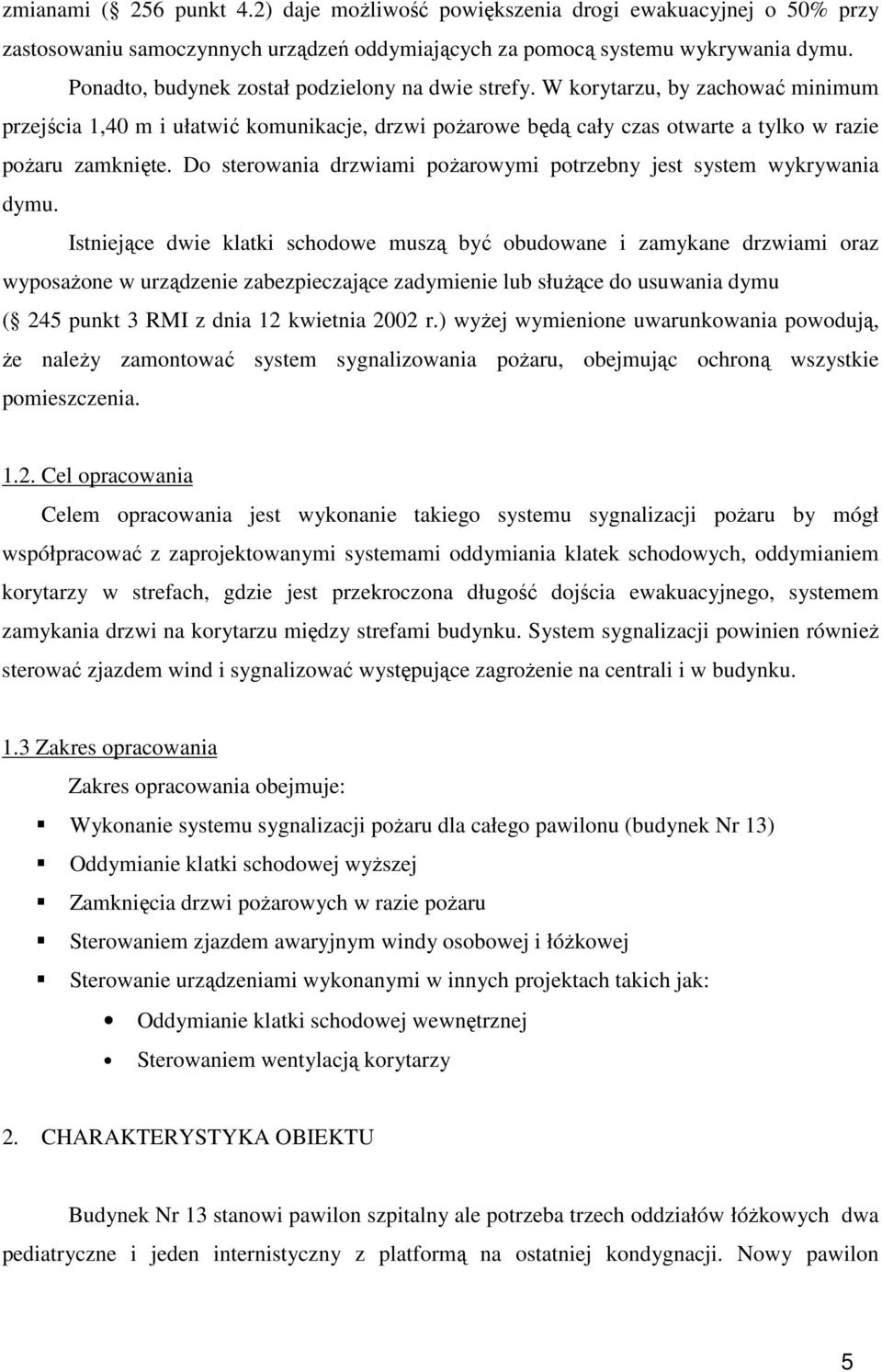

5 zmianami ( 256 punkt 4.2) daje możliwość powiększenia drogi ewakuacyjnej o 50% przy zastosowaniu samoczynnych urządzeń oddymiających za pomocą systemu wykrywania dymu. Ponadto, budynek został podzielony na dwie strefy. W korytarzu, by zachować minimum przejścia 1,40 m i ułatwić komunikacje, drzwi pożarowe będą cały czas otwarte a tylko w razie pożaru zamknięte. Do sterowania drzwiami pożarowymi potrzebny jest system wykrywania dymu. Istniejące dwie klatki schodowe muszą być obudowane i zamykane drzwiami oraz wyposażone w urządzenie zabezpieczające zadymienie lub służące do usuwania dymu ( 245 punkt 3 RMI z dnia 12 kwietnia 2002 r.) wyżej wymienione uwarunkowania powodują, że należy zamontować system sygnalizowania pożaru, obejmując ochroną wszystkie pomieszczenia Cel opracowania Celem opracowania jest wykonanie takiego systemu sygnalizacji pożaru by mógł współpracować z zaprojektowanymi systemami oddymiania klatek schodowych, oddymianiem korytarzy w strefach, gdzie jest przekroczona długość dojścia ewakuacyjnego, systemem zamykania drzwi na korytarzu między strefami budynku. System sygnalizacji powinien również sterować zjazdem wind i sygnalizować występujące zagrożenie na centrali i w budynku. 1.3 Zakres opracowania Zakres opracowania obejmuje: Wykonanie systemu sygnalizacji pożaru dla całego pawilonu (budynek Nr 13) Oddymianie klatki schodowej wyższej Zamknięcia drzwi pożarowych w razie pożaru Sterowaniem zjazdem awaryjnym windy osobowej i łóżkowej Sterowanie urządzeniami wykonanymi w innych projektach takich jak: Oddymianie klatki schodowej wewnętrznej Sterowaniem wentylacją korytarzy 2. CHARAKTERYSTYKA OBIEKTU Budynek Nr 13 stanowi pawilon szpitalny ale potrzeba trzech oddziałów łóżkowych dwa pediatryczne i jeden internistyczny z platformą na ostatniej kondygnacji. Nowy pawilon 5

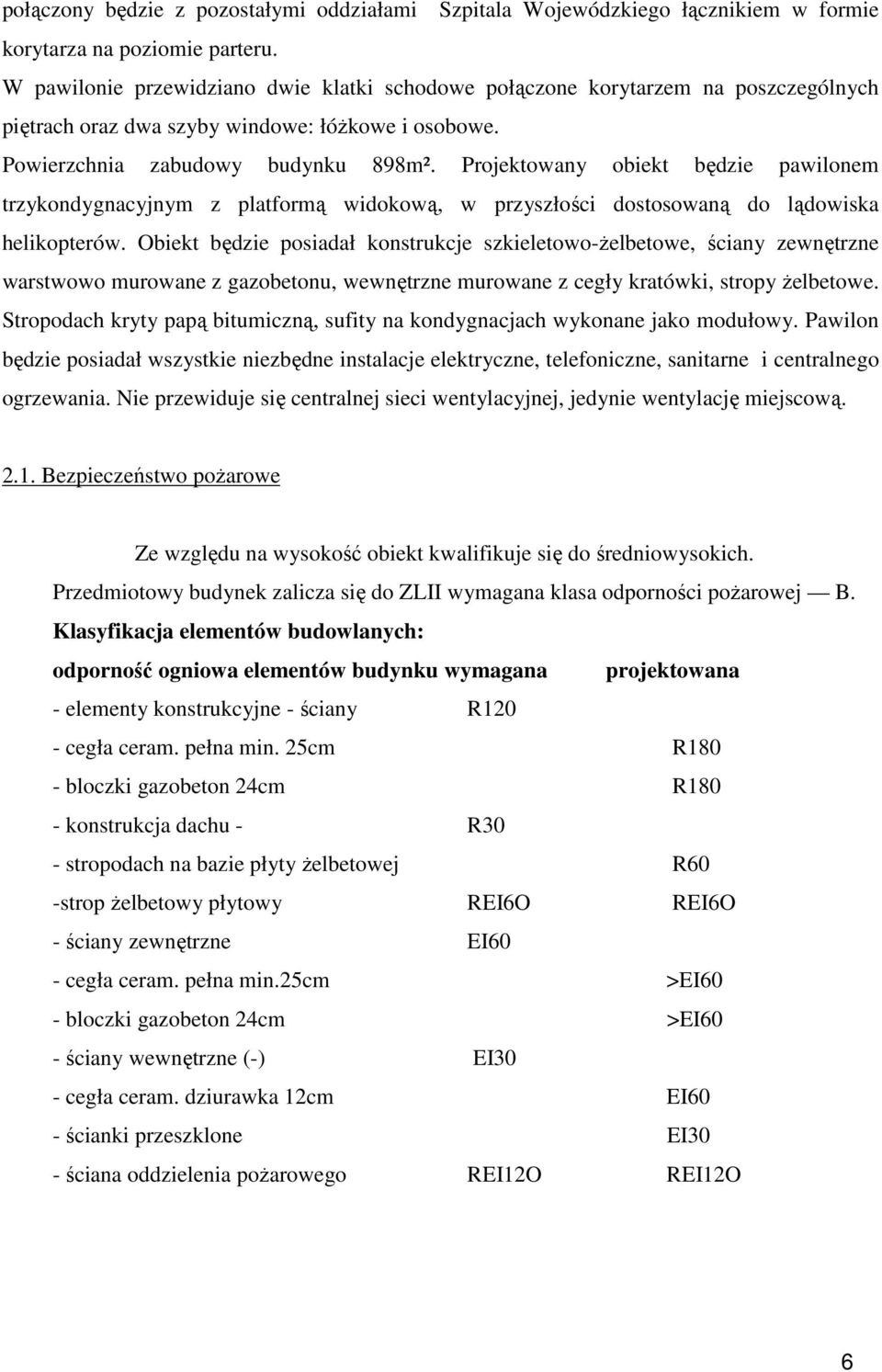

6 połączony będzie z pozostałymi oddziałami Szpitala Wojewódzkiego łącznikiem w formie korytarza na poziomie parteru. W pawilonie przewidziano dwie klatki schodowe połączone korytarzem na poszczególnych piętrach oraz dwa szyby windowe: łóżkowe i osobowe. Powierzchnia zabudowy budynku 898m². Projektowany obiekt będzie pawilonem trzykondygnacyjnym z platformą widokową, w przyszłości dostosowaną do lądowiska helikopterów. Obiekt będzie posiadał konstrukcje szkieletowo-żelbetowe, ściany zewnętrzne warstwowo murowane z gazobetonu, wewnętrzne murowane z cegły kratówki, stropy żelbetowe. Stropodach kryty papą bitumiczną, sufity na kondygnacjach wykonane jako modułowy. Pawilon będzie posiadał wszystkie niezbędne instalacje elektryczne, telefoniczne, sanitarne i centralnego ogrzewania. Nie przewiduje się centralnej sieci wentylacyjnej, jedynie wentylację miejscową Bezpieczeństwo pożarowe Ze względu na wysokość obiekt kwalifikuje się do średniowysokich. Przedmiotowy budynek zalicza się do ZLII wymagana klasa odporności pożarowej B. Klasyfikacja elementów budowlanych: odporność ogniowa elementów budynku wymagana projektowana - elementy konstrukcyjne - ściany R120 - cegła ceram. pełna min. 25cm R180 - bloczki gazobeton 24cm R180 - konstrukcja dachu - R30 - stropodach na bazie płyty żelbetowej R60 -strop żelbetowy płytowy REI6O REI6O - ściany zewnętrzne EI60 - cegła ceram. pełna min.25cm >EI60 - bloczki gazobeton 24cm >EI60 - ściany wewnętrzne (-) EI30 - cegła ceram. dziurawka 12cm EI60 - ścianki przeszklone EI30 - ściana oddzielenia pożarowego REI12O REI12O 6

7 Strefy pożarowe Budynek podzielono na dwie strefy pożarowe, możliwość ewakuacji ludzi do innej strefy pożarowej na tej samej kondygnacji. Każda ze stref budynku nie przekracza dopuszczalnych 3500m2. Drogi ewakuacyjne W jednej ze stref długość dojścia (przy jednym dojściu) przekracza dopuszczalne 10m, w związku z tym zaprojektowano jej ochronę samoczynnymi urządzeniami oddymiającymi mechanicznymi za pomocą systemu wykrywania dymu, co pozwała na wydłużenie dojścia do 15m. Wszystkie pozostałe pomieszczenia posiadają dwa dojścia ewakuacyjne, z których długość krótszego nie przekracza dopuszczalnych 40m. Klatki schodowe są obudowane i wyposażone w urządzenia służące do usuwania dymu, jedną z nich potraktowano jako odrębną strefę (zamykaną drzwiami EI30). Wyjścia z klatek prowadzą bezpośrednio na zewnątrz budynku. 3. SYSTEM SYGNALIZACJI POŻAROWEJ System pożarowy zaprojektowany w oparciu o interaktywny, adresowalny system sygnalizacji pożarowej POLON Centrala przeciwpożarowa POLON 4900 Centrala POLON 4900 jest wieloprocesorowym urządzeniem, gwarantującym niezawodną pracę systemu i dającym wiele udogodnień podczas programowania i późniejszej obsługi systemu wykrywania pożaru. Centrala wyposażona jest w cztery pętle adresowalne z możliwością rozbudowy do ośmiu. Linie dozorowe mogą pracować w układzie pętlowym lub otwartym (promieniowym). Pętlowy system pracy linii eliminuje uszkodzenia w instalacji w postaci przerwy lub zwarcia fragmentu linii. Dodatkowo centrala kontroluje i sygnalizuje przekroczenie dopuszczalnych parametrów rezystancji i pojemności przewodów linii dozorowej. W centrali można utworzyć programowo 1024 stref dozorowych, którym można przyporządkować dowolne komunikaty użytkownika, składające się z dwóch 32 znakowych linii tekstu. W przypadku alarmu komunikaty te pojawiają się na wyświetlaczu centrali, pozwalając obsłudze na szybką i precyzyjną lokalizację źródła pożaru. Ponadto istnieje możliwość programowania własnych komunikatów dla tzw. alarmów technicznych, związanych z kontrolą sterowanych przez centralę urządzeń automatyki pożarowej. 7

8 Duży wyświetlacz ciekłokrystaliczny, mający 20 linii po 40 znaków, pracujący w trybie graficznym oraz przyjęty sposób prezentacji opcji programowych centrali, w formie rozwijanego menu okienkowego, zdecydowanie ułatwia komunikowanie się osoby obsługującej z centralą. Centrala przystosowana jest do przesyłania sygnału pożarowego i uszkodzeniowego do urządzenia monitorującego w obiektach Państwowej Straży Pożarnej Dobór czujek Jonizacyjna czujka dymu DIO 4046 Procesorowa, jonizacyjna czujka dymu DIO-4046 jest przeznaczona do wykrywania dymu, powstającego w początkowym stadium pożaru, wtedy, gdy materiał zaczyna się palić, a wiec na ogół długo przed pojawieniem się otwartego płomienia i zauważalnym wzrostem temperatury. Czujka DIO-4046 jest czujką analogową, z automatyczną kompensacją czułości, tzn. utrzymującą stałą czułość przy postępującym zabrudzeniu komory pomiarowej oraz przy zmianach ciśnienia i kondensacji pary wodnej. Czujki DIO-4046 mogą pracować wyłącznie na liniach/pętlach adresowalnych central sygnalizacji pożarowej systemu POLON Czujki te zamontowane zostaną na korytarzach oraz klatkach schodowych Czujka ciepła TUN 4046 Uniwersalna, procesorowa czujka ciepła (temperatury) TUN-4046 jest przeznaczona do wykrywania zagrożenia pożarowego w pomieszczeniach, gdzie w pierwszej fazie pożaru może nastąpić szybki przyrost temperatury lub gdzie temperatura może przekroczyć określony niebezpieczny poziom. Czujka TUN-4046 jest czujka uniwersalna, która można z poziomu centrali programować na działanie nadmiarowe lub różniczkowo-nadmiarowe a także zmieniać klasę czujki, dostosowując ja do konkretnych zastosowań. Możliwy jest wybór jednej z klas: A1, A2, B, A2S, BS, A1R, A2R lub BR zgodnie z polską norma PN-EN Czujki TUN-4046 mogą pracować wyłącznie na liniach/petlach adresowalnych central sygnalizacji pożarowej systemu POLON Czujki te zastaną zamontowane w pomieszczeniach kuchennych. 8

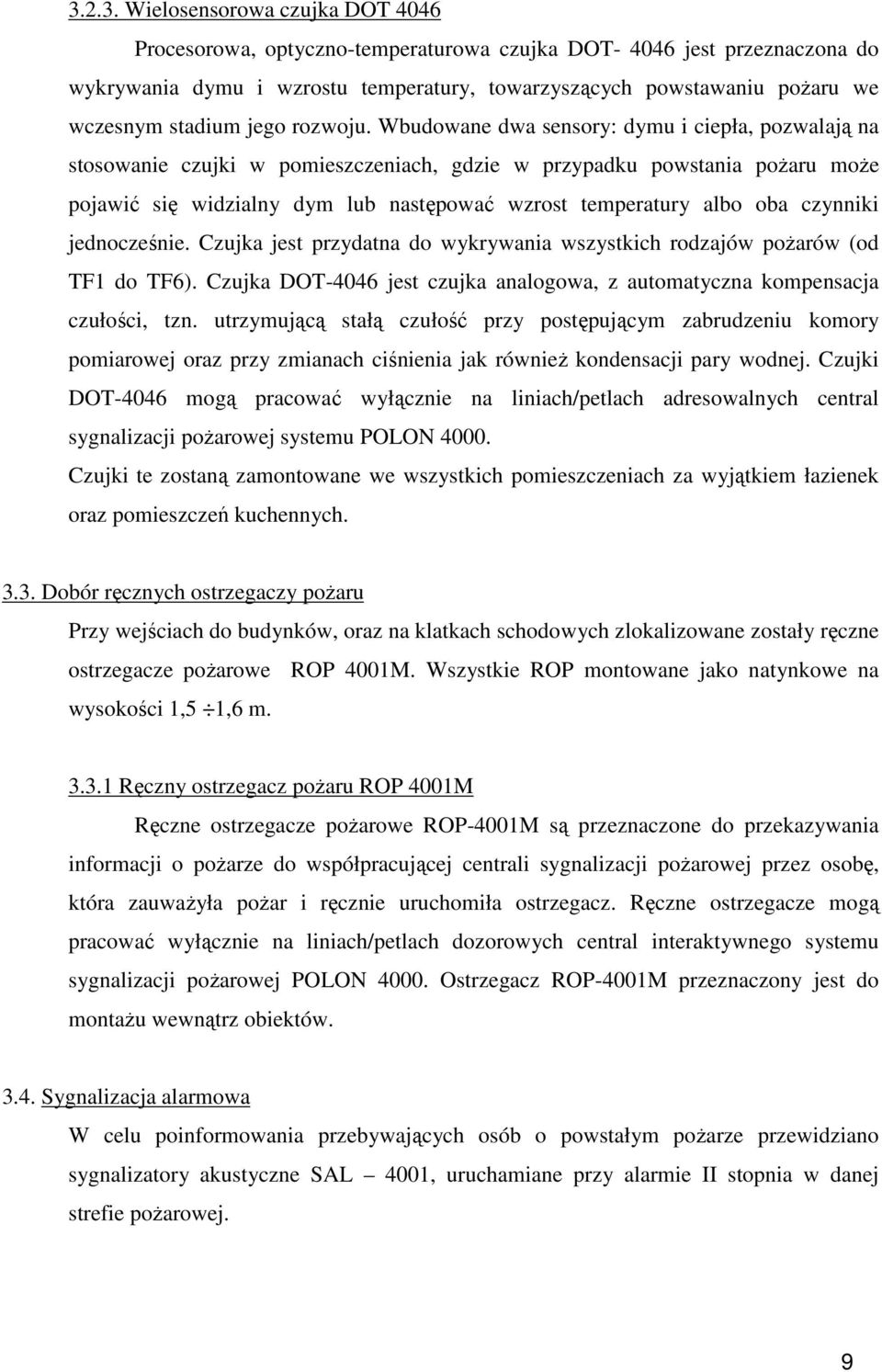

9 Wielosensorowa czujka DOT 4046 Procesorowa, optyczno-temperaturowa czujka DOT jest przeznaczona do wykrywania dymu i wzrostu temperatury, towarzyszących powstawaniu pożaru we wczesnym stadium jego rozwoju. Wbudowane dwa sensory: dymu i ciepła, pozwalają na stosowanie czujki w pomieszczeniach, gdzie w przypadku powstania pożaru może pojawić się widzialny dym lub następować wzrost temperatury albo oba czynniki jednocześnie. Czujka jest przydatna do wykrywania wszystkich rodzajów pożarów (od TF1 do TF6). Czujka DOT-4046 jest czujka analogowa, z automatyczna kompensacja czułości, tzn. utrzymującą stałą czułość przy postępującym zabrudzeniu komory pomiarowej oraz przy zmianach ciśnienia jak również kondensacji pary wodnej. Czujki DOT-4046 mogą pracować wyłącznie na liniach/petlach adresowalnych central sygnalizacji pożarowej systemu POLON Czujki te zostaną zamontowane we wszystkich pomieszczeniach za wyjątkiem łazienek oraz pomieszczeń kuchennych Dobór ręcznych ostrzegaczy pożaru Przy wejściach do budynków, oraz na klatkach schodowych zlokalizowane zostały ręczne ostrzegacze pożarowe ROP 4001M. Wszystkie ROP montowane jako natynkowe na wysokości 1,5 1,6 m Ręczny ostrzegacz pożaru ROP 4001M Ręczne ostrzegacze pożarowe ROP-4001M są przeznaczone do przekazywania informacji o pożarze do współpracującej centrali sygnalizacji pożarowej przez osobę, która zauważyła pożar i ręcznie uruchomiła ostrzegacz. Ręczne ostrzegacze mogą pracować wyłącznie na liniach/petlach dozorowych central interaktywnego systemu sygnalizacji pożarowej POLON Ostrzegacz ROP-4001M przeznaczony jest do montażu wewnątrz obiektów Sygnalizacja alarmowa W celu poinformowania przebywających osób o powstałym pożarze przewidziano sygnalizatory akustyczne SAL 4001, uruchamiane przy alarmie II stopnia w danej strefie pożarowej. 9

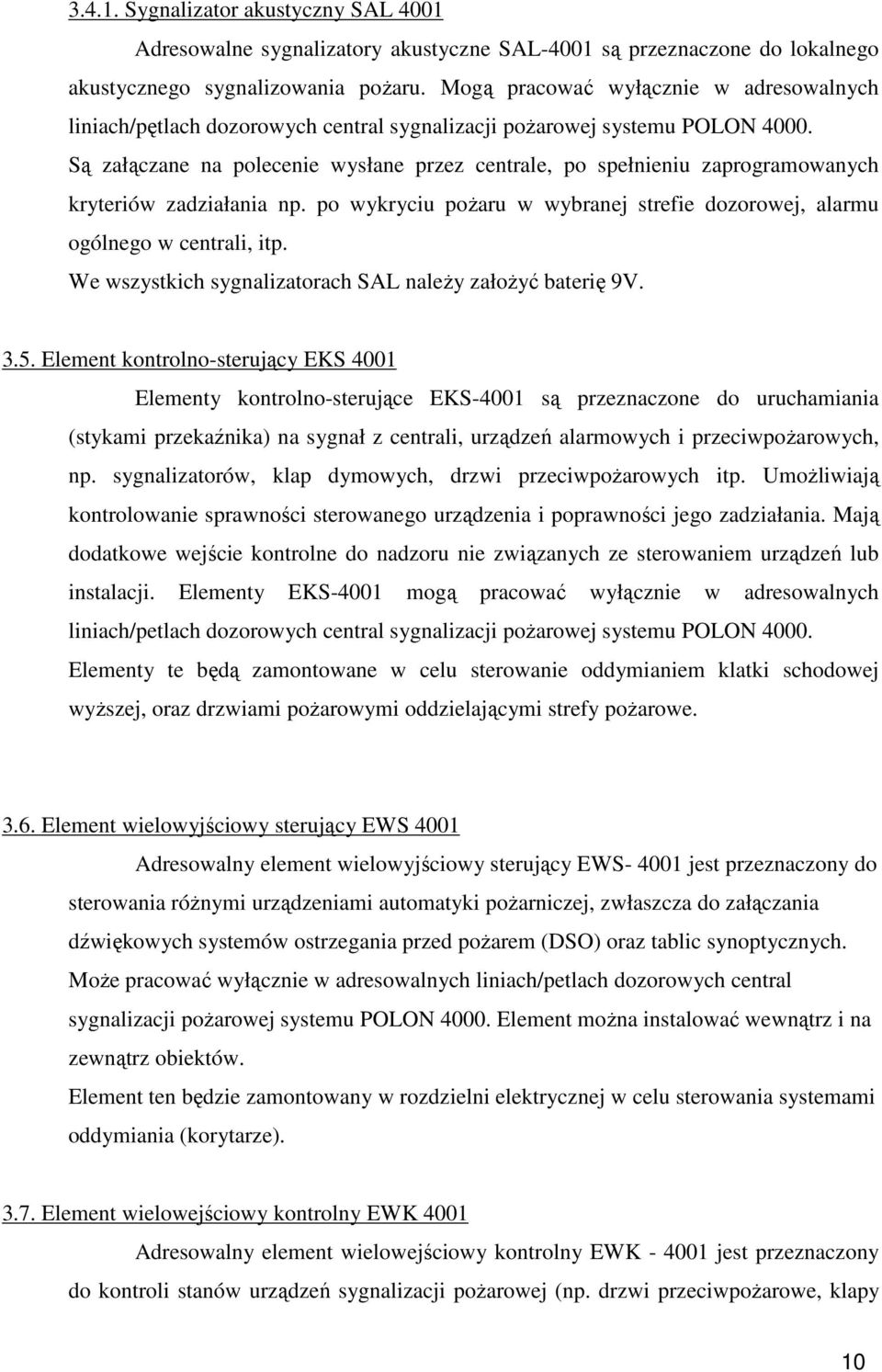

10 Sygnalizator akustyczny SAL 4001 Adresowalne sygnalizatory akustyczne SAL-4001 są przeznaczone do lokalnego akustycznego sygnalizowania pożaru. Mogą pracować wyłącznie w adresowalnych liniach/pętlach dozorowych central sygnalizacji pożarowej systemu POLON Są załączane na polecenie wysłane przez centrale, po spełnieniu zaprogramowanych kryteriów zadziałania np. po wykryciu pożaru w wybranej strefie dozorowej, alarmu ogólnego w centrali, itp. We wszystkich sygnalizatorach SAL należy założyć baterię 9V Element kontrolno-sterujący EKS 4001 Elementy kontrolno-sterujące EKS-4001 są przeznaczone do uruchamiania (stykami przekaźnika) na sygnał z centrali, urządzeń alarmowych i przeciwpożarowych, np. sygnalizatorów, klap dymowych, drzwi przeciwpożarowych itp. Umożliwiają kontrolowanie sprawności sterowanego urządzenia i poprawności jego zadziałania. Mają dodatkowe wejście kontrolne do nadzoru nie związanych ze sterowaniem urządzeń lub instalacji. Elementy EKS-4001 mogą pracować wyłącznie w adresowalnych liniach/petlach dozorowych central sygnalizacji pożarowej systemu POLON Elementy te będą zamontowane w celu sterowanie oddymianiem klatki schodowej wyższej, oraz drzwiami pożarowymi oddzielającymi strefy pożarowe Element wielowyjściowy sterujący EWS 4001 Adresowalny element wielowyjściowy sterujący EWS jest przeznaczony do sterowania różnymi urządzeniami automatyki pożarniczej, zwłaszcza do załączania dźwiękowych systemów ostrzegania przed pożarem (DSO) oraz tablic synoptycznych. Może pracować wyłącznie w adresowalnych liniach/petlach dozorowych central sygnalizacji pożarowej systemu POLON Element można instalować wewnątrz i na zewnątrz obiektów. Element ten będzie zamontowany w rozdzielni elektrycznej w celu sterowania systemami oddymiania (korytarze) Element wielowejściowy kontrolny EWK 4001 Adresowalny element wielowejściowy kontrolny EWK jest przeznaczony do kontroli stanów urządzeń sygnalizacji pożarowej (np. drzwi przeciwpożarowe, klapy 10

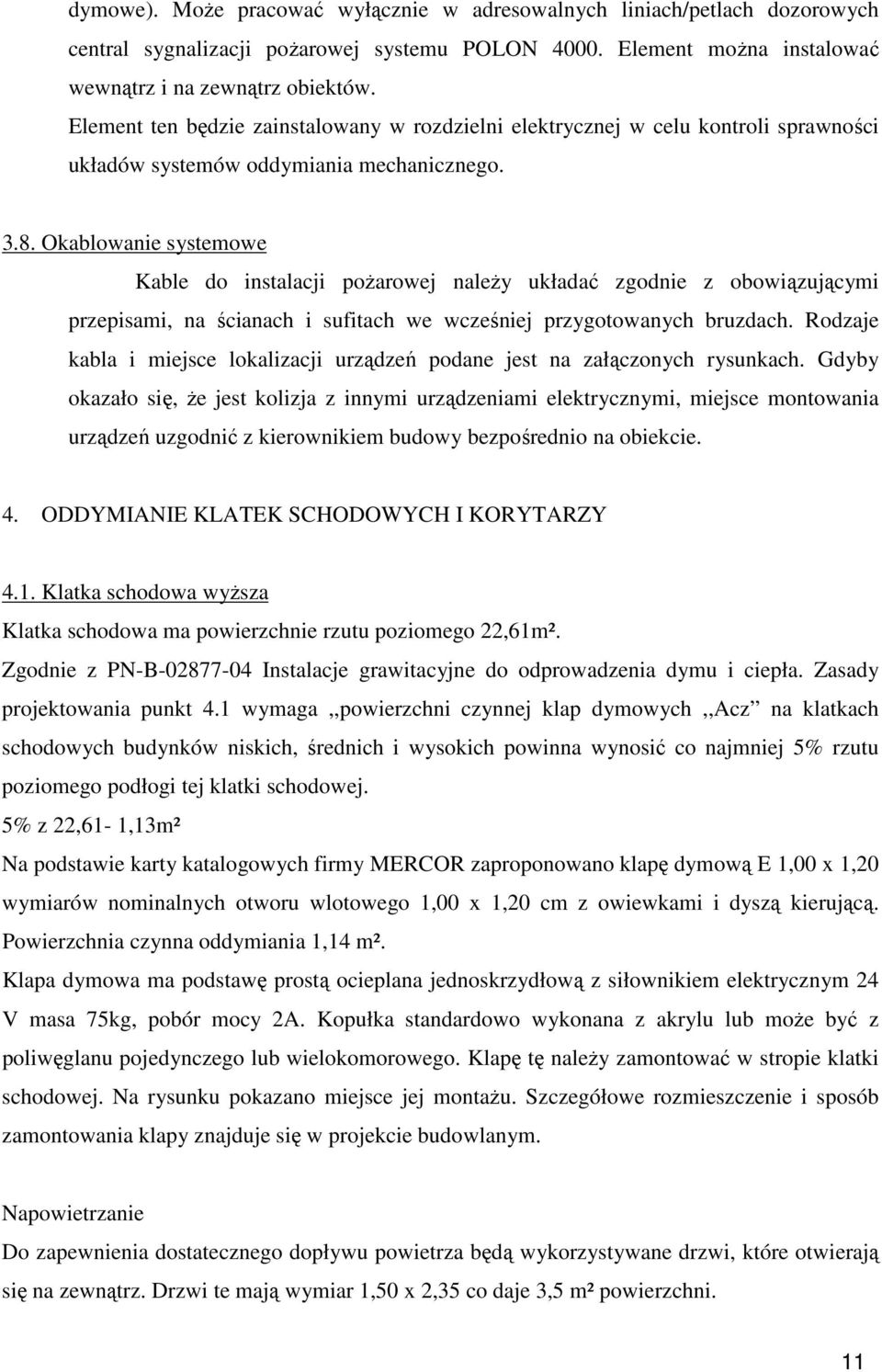

11 dymowe). Może pracować wyłącznie w adresowalnych liniach/petlach dozorowych central sygnalizacji pożarowej systemu POLON Element można instalować wewnątrz i na zewnątrz obiektów. Element ten będzie zainstalowany w rozdzielni elektrycznej w celu kontroli sprawności układów systemów oddymiania mechanicznego Okablowanie systemowe Kable do instalacji pożarowej należy układać zgodnie z obowiązującymi przepisami, na ścianach i sufitach we wcześniej przygotowanych bruzdach. Rodzaje kabla i miejsce lokalizacji urządzeń podane jest na załączonych rysunkach. Gdyby okazało się, że jest kolizja z innymi urządzeniami elektrycznymi, miejsce montowania urządzeń uzgodnić z kierownikiem budowy bezpośrednio na obiekcie. 4. ODDYMIANIE KLATEK SCHODOWYCH I KORYTARZY 4.1. Klatka schodowa wyższa Klatka schodowa ma powierzchnie rzutu poziomego 22,61m². Zgodnie z PN-B Instalacje grawitacyjne do odprowadzenia dymu i ciepła. Zasady projektowania punkt 4.1 wymaga,,powierzchni czynnej klap dymowych,,acz na klatkach schodowych budynków niskich, średnich i wysokich powinna wynosić co najmniej 5% rzutu poziomego podłogi tej klatki schodowej. 5% z 22,61-1,13m² Na podstawie karty katalogowych firmy MERCOR zaproponowano klapę dymową E 1,00 x 1,20 wymiarów nominalnych otworu wlotowego 1,00 x 1,20 cm z owiewkami i dyszą kierującą. Powierzchnia czynna oddymiania 1,14 m². Klapa dymowa ma podstawę prostą ocieplana jednoskrzydłową z siłownikiem elektrycznym 24 V masa 75kg, pobór mocy 2A. Kopułka standardowo wykonana z akrylu lub może być z poliwęglanu pojedynczego lub wielokomorowego. Klapę tę należy zamontować w stropie klatki schodowej. Na rysunku pokazano miejsce jej montażu. Szczegółowe rozmieszczenie i sposób zamontowania klapy znajduje się w projekcie budowlanym. Napowietrzanie Do zapewnienia dostatecznego dopływu powietrza będą wykorzystywane drzwi, które otwierają się na zewnątrz. Drzwi te mają wymiar 1,50 x 2,35 co daje 3,5 m² powierzchni. 11

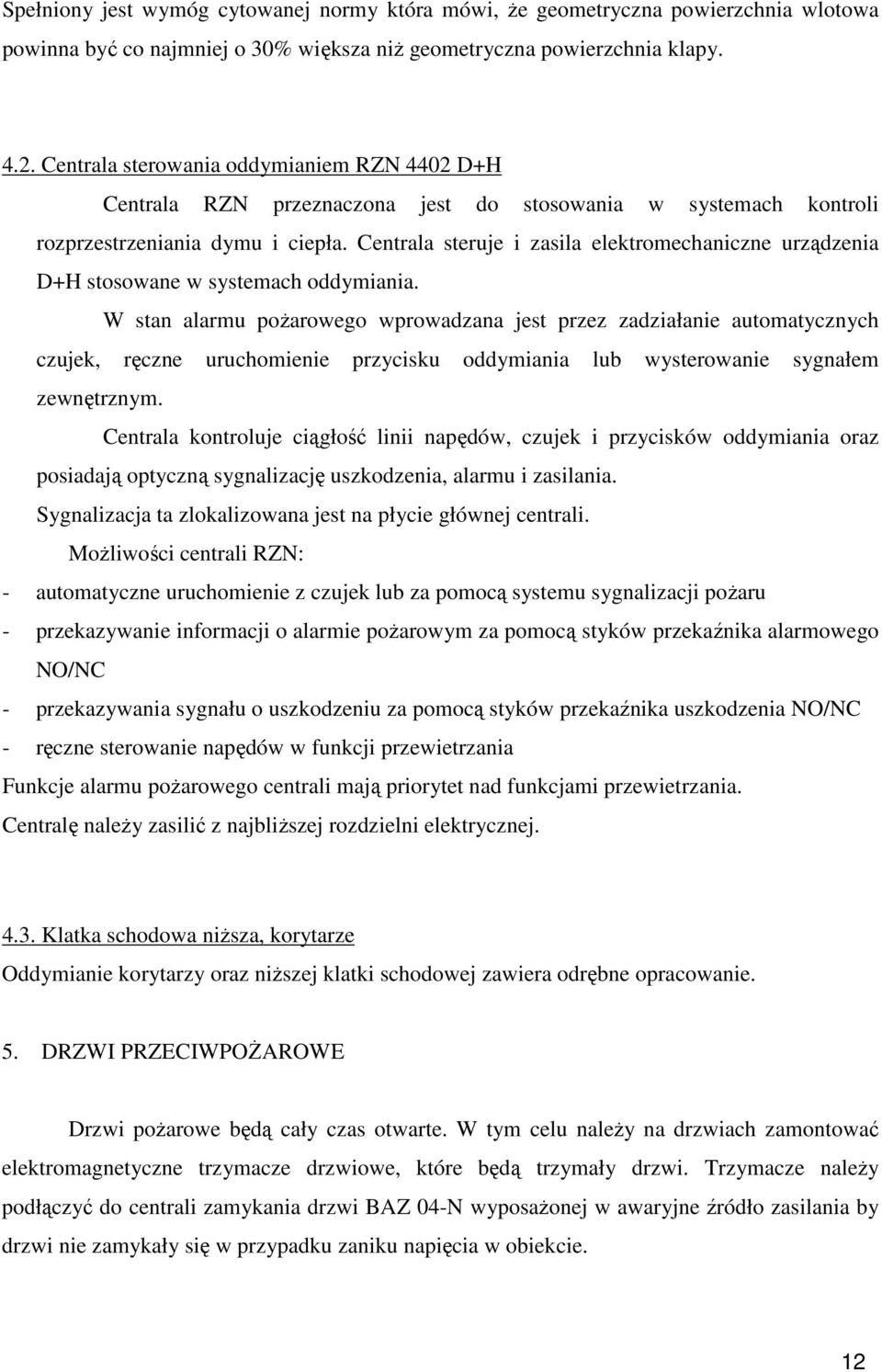

12 Spełniony jest wymóg cytowanej normy która mówi, że geometryczna powierzchnia wlotowa powinna być co najmniej o 30% większa niż geometryczna powierzchnia klapy Centrala sterowania oddymianiem RZN 4402 D+H Centrala RZN przeznaczona jest do stosowania w systemach kontroli rozprzestrzeniania dymu i ciepła. Centrala steruje i zasila elektromechaniczne urządzenia D+H stosowane w systemach oddymiania. W stan alarmu pożarowego wprowadzana jest przez zadziałanie automatycznych czujek, ręczne uruchomienie przycisku oddymiania lub wysterowanie sygnałem zewnętrznym. Centrala kontroluje ciągłość linii napędów, czujek i przycisków oddymiania oraz posiadają optyczną sygnalizację uszkodzenia, alarmu i zasilania. Sygnalizacja ta zlokalizowana jest na płycie głównej centrali. Możliwości centrali RZN: - automatyczne uruchomienie z czujek lub za pomocą systemu sygnalizacji pożaru - przekazywanie informacji o alarmie pożarowym za pomocą styków przekaźnika alarmowego NO/NC - przekazywania sygnału o uszkodzeniu za pomocą styków przekaźnika uszkodzenia NO/NC - ręczne sterowanie napędów w funkcji przewietrzania Funkcje alarmu pożarowego centrali mają priorytet nad funkcjami przewietrzania. Centralę należy zasilić z najbliższej rozdzielni elektrycznej Klatka schodowa niższa, korytarze Oddymianie korytarzy oraz niższej klatki schodowej zawiera odrębne opracowanie. 5. DRZWI PRZECIWPOŻAROWE Drzwi pożarowe będą cały czas otwarte. W tym celu należy na drzwiach zamontować elektromagnetyczne trzymacze drzwiowe, które będą trzymały drzwi. Trzymacze należy podłączyć do centrali zamykania drzwi BAZ 04-N wyposażonej w awaryjne źródło zasilania by drzwi nie zamykały się w przypadku zaniku napięcia w obiekcie. 12

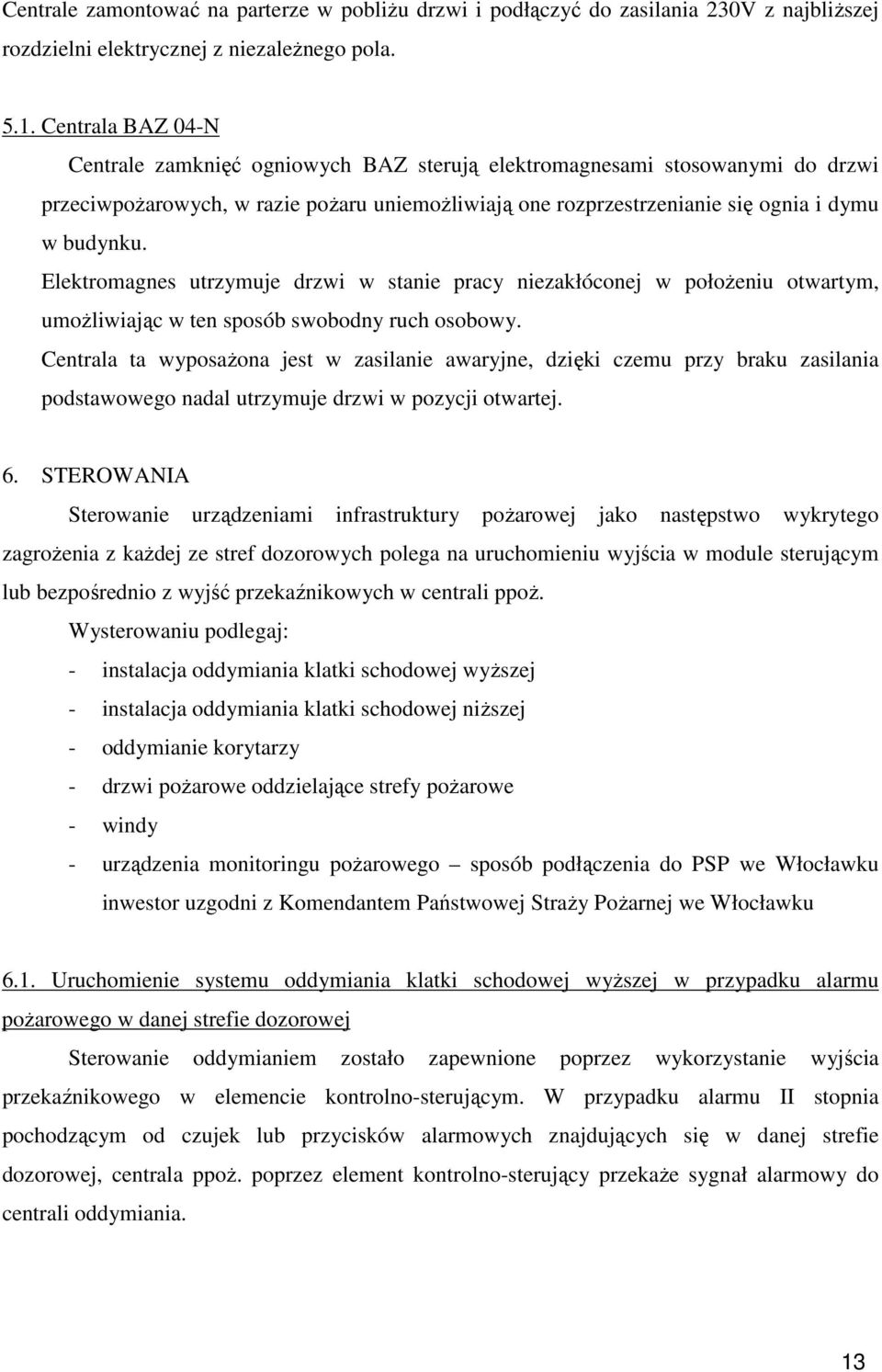

13 Centrale zamontować na parterze w pobliżu drzwi i podłączyć do zasilania 230V z najbliższej rozdzielni elektrycznej z niezależnego pola Centrala BAZ 04-N Centrale zamknięć ogniowych BAZ sterują elektromagnesami stosowanymi do drzwi przeciwpożarowych, w razie pożaru uniemożliwiają one rozprzestrzenianie się ognia i dymu w budynku. Elektromagnes utrzymuje drzwi w stanie pracy niezakłóconej w położeniu otwartym, umożliwiając w ten sposób swobodny ruch osobowy. Centrala ta wyposażona jest w zasilanie awaryjne, dzięki czemu przy braku zasilania podstawowego nadal utrzymuje drzwi w pozycji otwartej. 6. STEROWANIA Sterowanie urządzeniami infrastruktury pożarowej jako następstwo wykrytego zagrożenia z każdej ze stref dozorowych polega na uruchomieniu wyjścia w module sterującym lub bezpośrednio z wyjść przekaźnikowych w centrali ppoż. Wysterowaniu podlegaj: - instalacja oddymiania klatki schodowej wyższej - instalacja oddymiania klatki schodowej niższej - oddymianie korytarzy - drzwi pożarowe oddzielające strefy pożarowe - windy - urządzenia monitoringu pożarowego sposób podłączenia do PSP we Włocławku inwestor uzgodni z Komendantem Państwowej Straży Pożarnej we Włocławku 6.1. Uruchomienie systemu oddymiania klatki schodowej wyższej w przypadku alarmu pożarowego w danej strefie dozorowej Sterowanie oddymianiem zostało zapewnione poprzez wykorzystanie wyjścia przekaźnikowego w elemencie kontrolno-sterującym. W przypadku alarmu II stopnia pochodzącym od czujek lub przycisków alarmowych znajdujących się w danej strefie dozorowej, centrala ppoż. poprzez element kontrolno-sterujący przekaże sygnał alarmowy do centrali oddymiania. 13

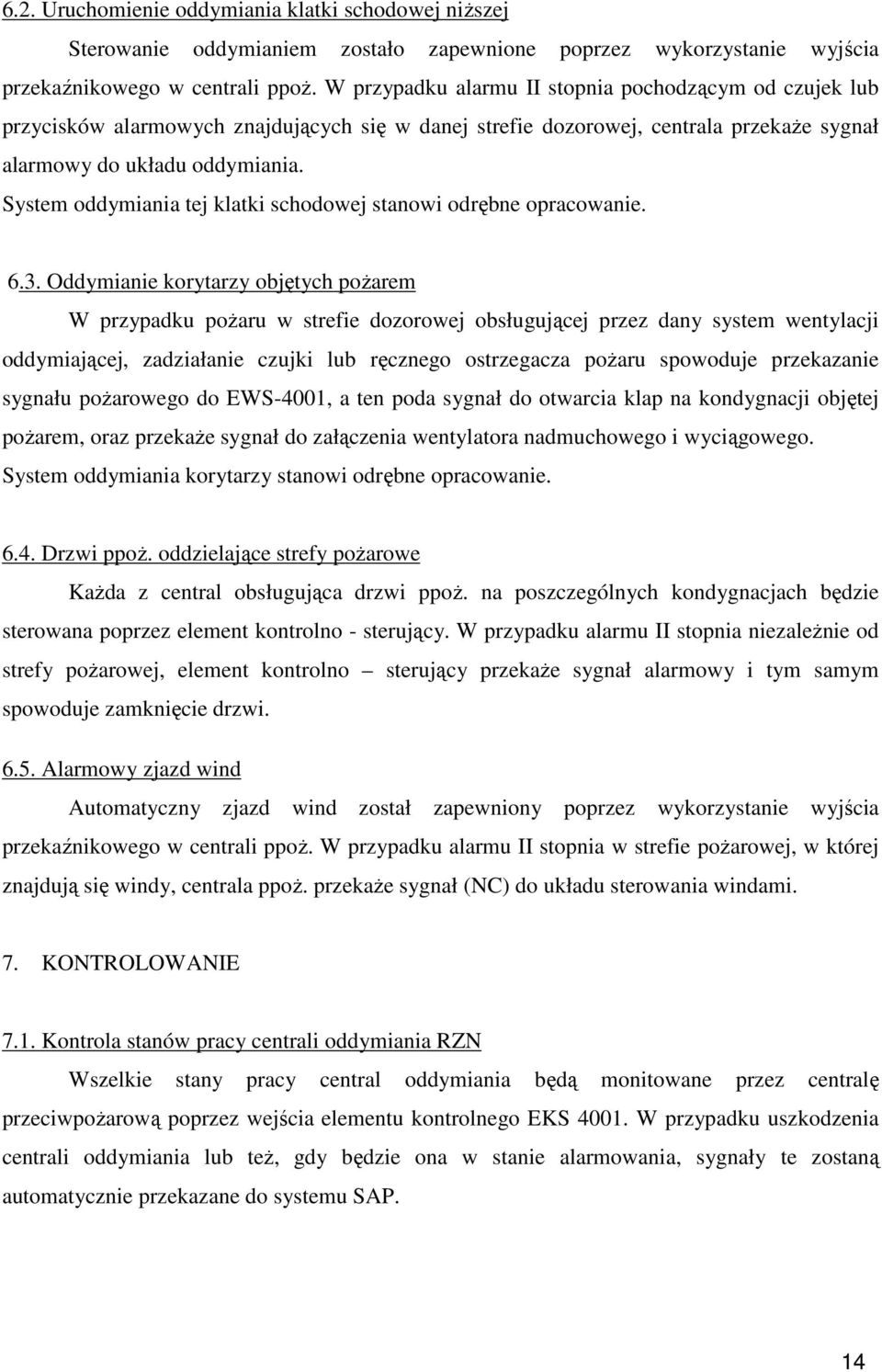

14 6.2. Uruchomienie oddymiania klatki schodowej niższej Sterowanie oddymianiem zostało zapewnione poprzez wykorzystanie wyjścia przekaźnikowego w centrali ppoż. W przypadku alarmu II stopnia pochodzącym od czujek lub przycisków alarmowych znajdujących się w danej strefie dozorowej, centrala przekaże sygnał alarmowy do układu oddymiania. System oddymiania tej klatki schodowej stanowi odrębne opracowanie Oddymianie korytarzy objętych pożarem W przypadku pożaru w strefie dozorowej obsługującej przez dany system wentylacji oddymiającej, zadziałanie czujki lub ręcznego ostrzegacza pożaru spowoduje przekazanie sygnału pożarowego do EWS-4001, a ten poda sygnał do otwarcia klap na kondygnacji objętej pożarem, oraz przekaże sygnał do załączenia wentylatora nadmuchowego i wyciągowego. System oddymiania korytarzy stanowi odrębne opracowanie Drzwi ppoż. oddzielające strefy pożarowe Każda z central obsługująca drzwi ppoż. na poszczególnych kondygnacjach będzie sterowana poprzez element kontrolno - sterujący. W przypadku alarmu II stopnia niezależnie od strefy pożarowej, element kontrolno sterujący przekaże sygnał alarmowy i tym samym spowoduje zamknięcie drzwi Alarmowy zjazd wind Automatyczny zjazd wind został zapewniony poprzez wykorzystanie wyjścia przekaźnikowego w centrali ppoż. W przypadku alarmu II stopnia w strefie pożarowej, w której znajdują się windy, centrala ppoż. przekaże sygnał (NC) do układu sterowania windami. 7. KONTROLOWANIE 7.1. Kontrola stanów pracy centrali oddymiania RZN Wszelkie stany pracy central oddymiania będą monitowane przez centralę przeciwpożarową poprzez wejścia elementu kontrolnego EKS W przypadku uszkodzenia centrali oddymiania lub też, gdy będzie ona w stanie alarmowania, sygnały te zostaną automatycznie przekazane do systemu SAP. 14

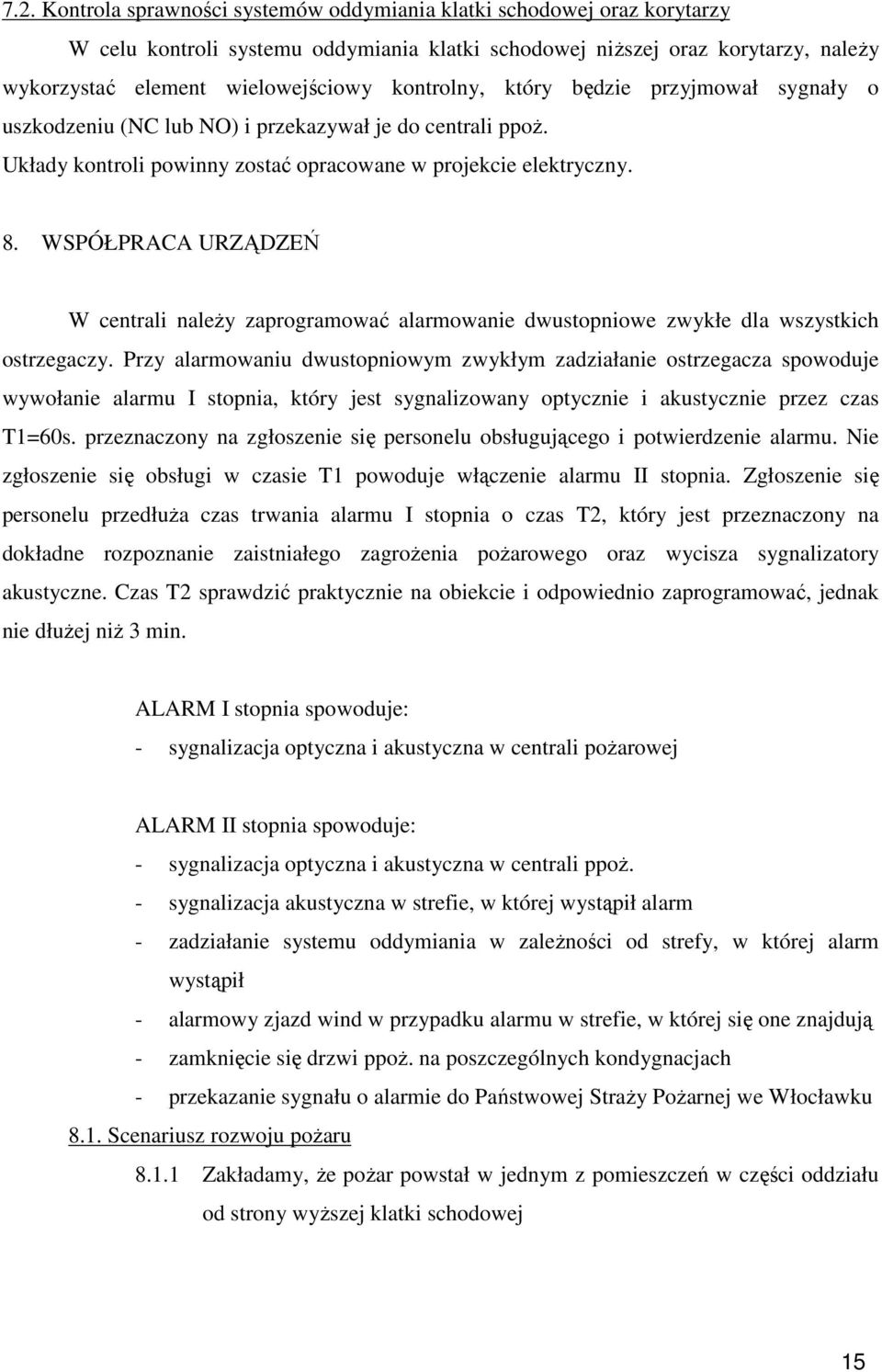

15 7.2. Kontrola sprawności systemów oddymiania klatki schodowej oraz korytarzy W celu kontroli systemu oddymiania klatki schodowej niższej oraz korytarzy, należy wykorzystać element wielowejściowy kontrolny, który będzie przyjmował sygnały o uszkodzeniu (NC lub NO) i przekazywał je do centrali ppoż. Układy kontroli powinny zostać opracowane w projekcie elektryczny. 8. WSPÓŁPRACA URZĄDZEŃ W centrali należy zaprogramować alarmowanie dwustopniowe zwykłe dla wszystkich ostrzegaczy. Przy alarmowaniu dwustopniowym zwykłym zadziałanie ostrzegacza spowoduje wywołanie alarmu I stopnia, który jest sygnalizowany optycznie i akustycznie przez czas T1=60s. przeznaczony na zgłoszenie się personelu obsługującego i potwierdzenie alarmu. Nie zgłoszenie się obsługi w czasie T1 powoduje włączenie alarmu II stopnia. Zgłoszenie się personelu przedłuża czas trwania alarmu I stopnia o czas T2, który jest przeznaczony na dokładne rozpoznanie zaistniałego zagrożenia pożarowego oraz wycisza sygnalizatory akustyczne. Czas T2 sprawdzić praktycznie na obiekcie i odpowiednio zaprogramować, jednak nie dłużej niż 3 min. ALARM I stopnia spowoduje: - sygnalizacja optyczna i akustyczna w centrali pożarowej ALARM II stopnia spowoduje: - sygnalizacja optyczna i akustyczna w centrali ppoż. - sygnalizacja akustyczna w strefie, w której wystąpił alarm - zadziałanie systemu oddymiania w zależności od strefy, w której alarm wystąpił - alarmowy zjazd wind w przypadku alarmu w strefie, w której się one znajdują - zamknięcie się drzwi ppoż. na poszczególnych kondygnacjach - przekazanie sygnału o alarmie do Państwowej Straży Pożarnej we Włocławku 8.1. Scenariusz rozwoju pożaru Zakładamy, że pożar powstał w jednym z pomieszczeń w części oddziału od strony wyższej klatki schodowej 15

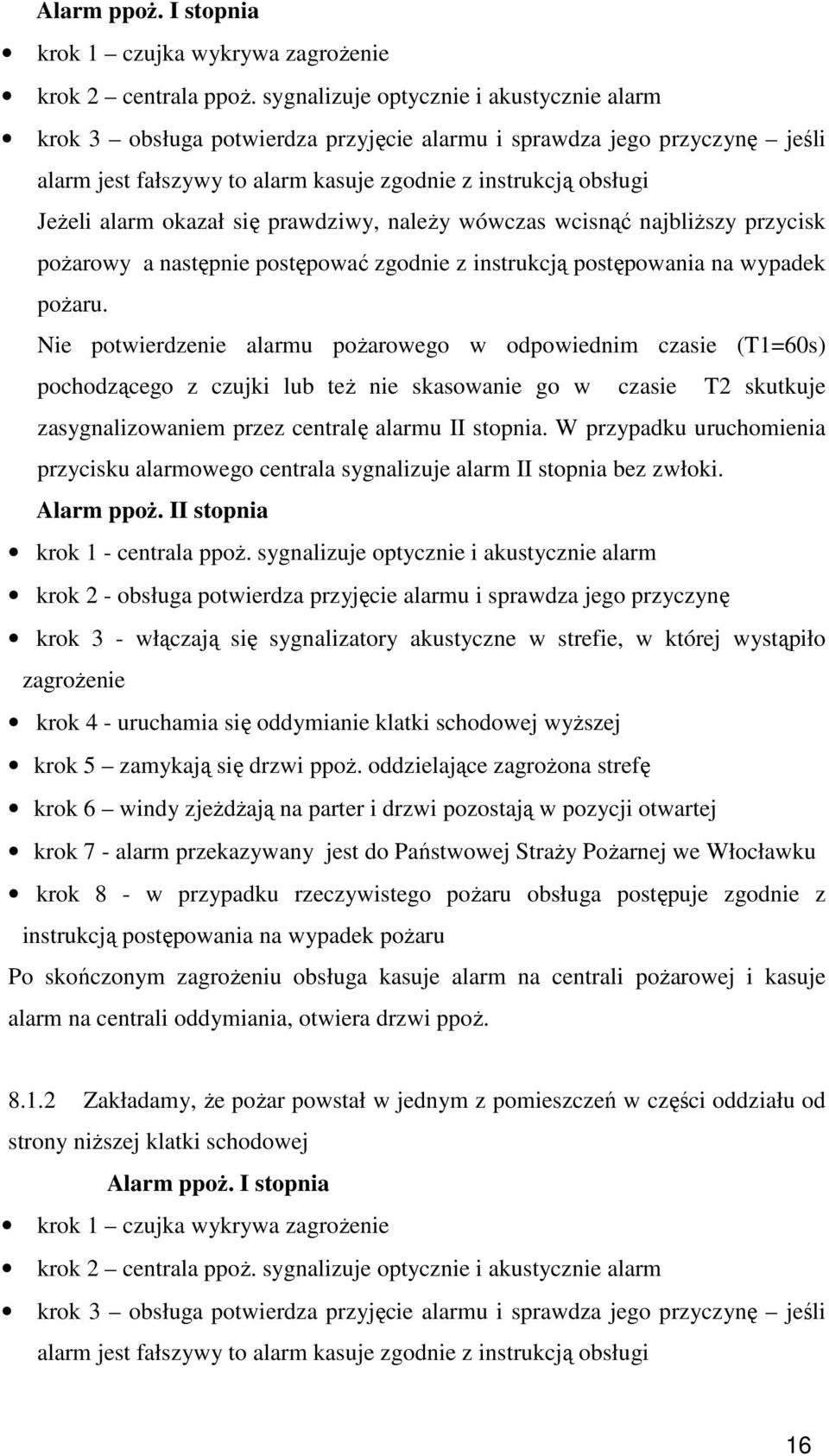

16 Alarm ppoż. I stopnia krok 1 czujka wykrywa zagrożenie krok 2 centrala ppoż. sygnalizuje optycznie i akustycznie alarm krok 3 obsługa potwierdza przyjęcie alarmu i sprawdza jego przyczynę jeśli alarm jest fałszywy to alarm kasuje zgodnie z instrukcją obsługi Jeżeli alarm okazał się prawdziwy, należy wówczas wcisnąć najbliższy przycisk pożarowy a następnie postępować zgodnie z instrukcją postępowania na wypadek pożaru. Nie potwierdzenie alarmu pożarowego w odpowiednim czasie (T1=60s) pochodzącego z czujki lub też nie skasowanie go w czasie T2 skutkuje zasygnalizowaniem przez centralę alarmu II stopnia. W przypadku uruchomienia przycisku alarmowego centrala sygnalizuje alarm II stopnia bez zwłoki. Alarm ppoż. II stopnia krok 1 - centrala ppoż. sygnalizuje optycznie i akustycznie alarm krok 2 - obsługa potwierdza przyjęcie alarmu i sprawdza jego przyczynę krok 3 - włączają się sygnalizatory akustyczne w strefie, w której wystąpiło zagrożenie krok 4 - uruchamia się oddymianie klatki schodowej wyższej krok 5 zamykają się drzwi ppoż. oddzielające zagrożona strefę krok 6 windy zjeżdżają na parter i drzwi pozostają w pozycji otwartej krok 7 - alarm przekazywany jest do Państwowej Straży Pożarnej we Włocławku krok 8 - w przypadku rzeczywistego pożaru obsługa postępuje zgodnie z instrukcją postępowania na wypadek pożaru Po skończonym zagrożeniu obsługa kasuje alarm na centrali pożarowej i kasuje alarm na centrali oddymiania, otwiera drzwi ppoż Zakładamy, że pożar powstał w jednym z pomieszczeń w części oddziału od strony niższej klatki schodowej Alarm ppoż. I stopnia krok 1 czujka wykrywa zagrożenie krok 2 centrala ppoż. sygnalizuje optycznie i akustycznie alarm krok 3 obsługa potwierdza przyjęcie alarmu i sprawdza jego przyczynę jeśli alarm jest fałszywy to alarm kasuje zgodnie z instrukcją obsługi 16

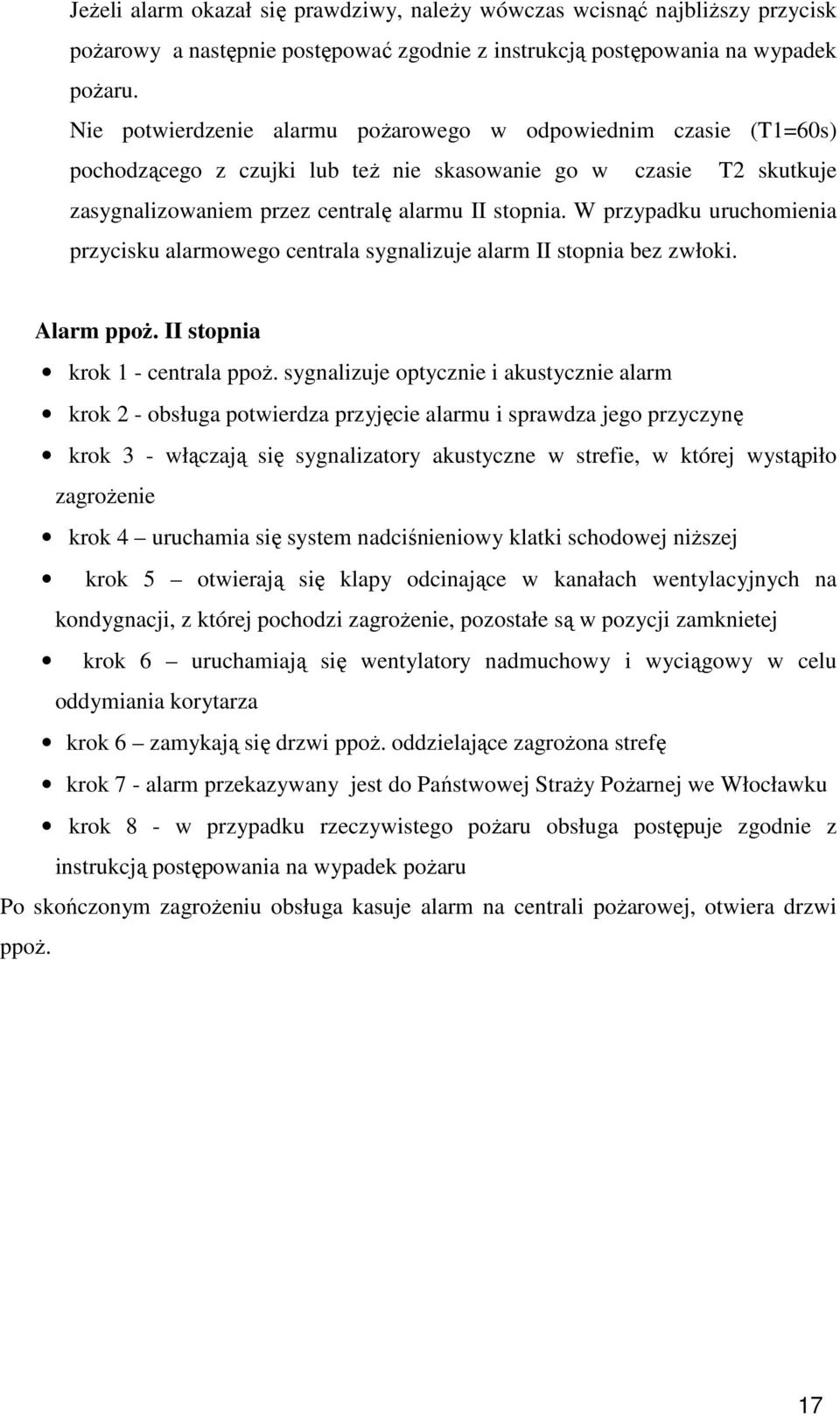

17 Jeżeli alarm okazał się prawdziwy, należy wówczas wcisnąć najbliższy przycisk pożarowy a następnie postępować zgodnie z instrukcją postępowania na wypadek pożaru. Nie potwierdzenie alarmu pożarowego w odpowiednim czasie (T1=60s) pochodzącego z czujki lub też nie skasowanie go w czasie T2 skutkuje zasygnalizowaniem przez centralę alarmu II stopnia. W przypadku uruchomienia przycisku alarmowego centrala sygnalizuje alarm II stopnia bez zwłoki. Alarm ppoż. II stopnia krok 1 - centrala ppoż. sygnalizuje optycznie i akustycznie alarm krok 2 - obsługa potwierdza przyjęcie alarmu i sprawdza jego przyczynę krok 3 - włączają się sygnalizatory akustyczne w strefie, w której wystąpiło zagrożenie krok 4 uruchamia się system nadciśnieniowy klatki schodowej niższej krok 5 otwierają się klapy odcinające w kanałach wentylacyjnych na kondygnacji, z której pochodzi zagrożenie, pozostałe są w pozycji zamknietej krok 6 uruchamiają się wentylatory nadmuchowy i wyciągowy w celu oddymiania korytarza krok 6 zamykają się drzwi ppoż. oddzielające zagrożona strefę krok 7 - alarm przekazywany jest do Państwowej Straży Pożarnej we Włocławku krok 8 - w przypadku rzeczywistego pożaru obsługa postępuje zgodnie z instrukcją postępowania na wypadek pożaru Po skończonym zagrożeniu obsługa kasuje alarm na centrali pożarowej, otwiera drzwi ppoż. 17

18 9. ZESTAWIENIE URZĄDZEŃ Lp. nazwa urządzenia ilość (szt./kpl.) 1. Centrala przeciwpożarowa POLON Czujka wielodetektorowa DOT Jonizacyjna czujka dymu DIO Czujka temperaturowa TUN Gniazdo G Ręczny ostrzegacz pożaru ROP 4001M Ramka maskująca do ROP Sygnalizator akustyczny SAL Element kontrolno-sterujący EKS Element sterujący wielowyjściowy EWS Element kontrolny wielowejściowy EWK Akumulatory 12V 17Ah Centrala oddymiania z modułem kontroli stanu RZN (2A) Akumulator do RZN Klapa oddymiająca MCR z siłownikiem elektrycznym Przycisk przewietrzania Puszka instalacyjna PIP-1A Centrala sterowania drzwiami BAZ 04-N Trzymacz elektromagnetyczny Nadajnik monitoringu pożarowego 1 21 Okablowanie komplet UWAGA: Mogą być zastosowane inne urządzenia o parametrach nie gorszych zaprojektowane. Urządzenia zastępcze należy uzgodnić z autorami opracowania. niż 18

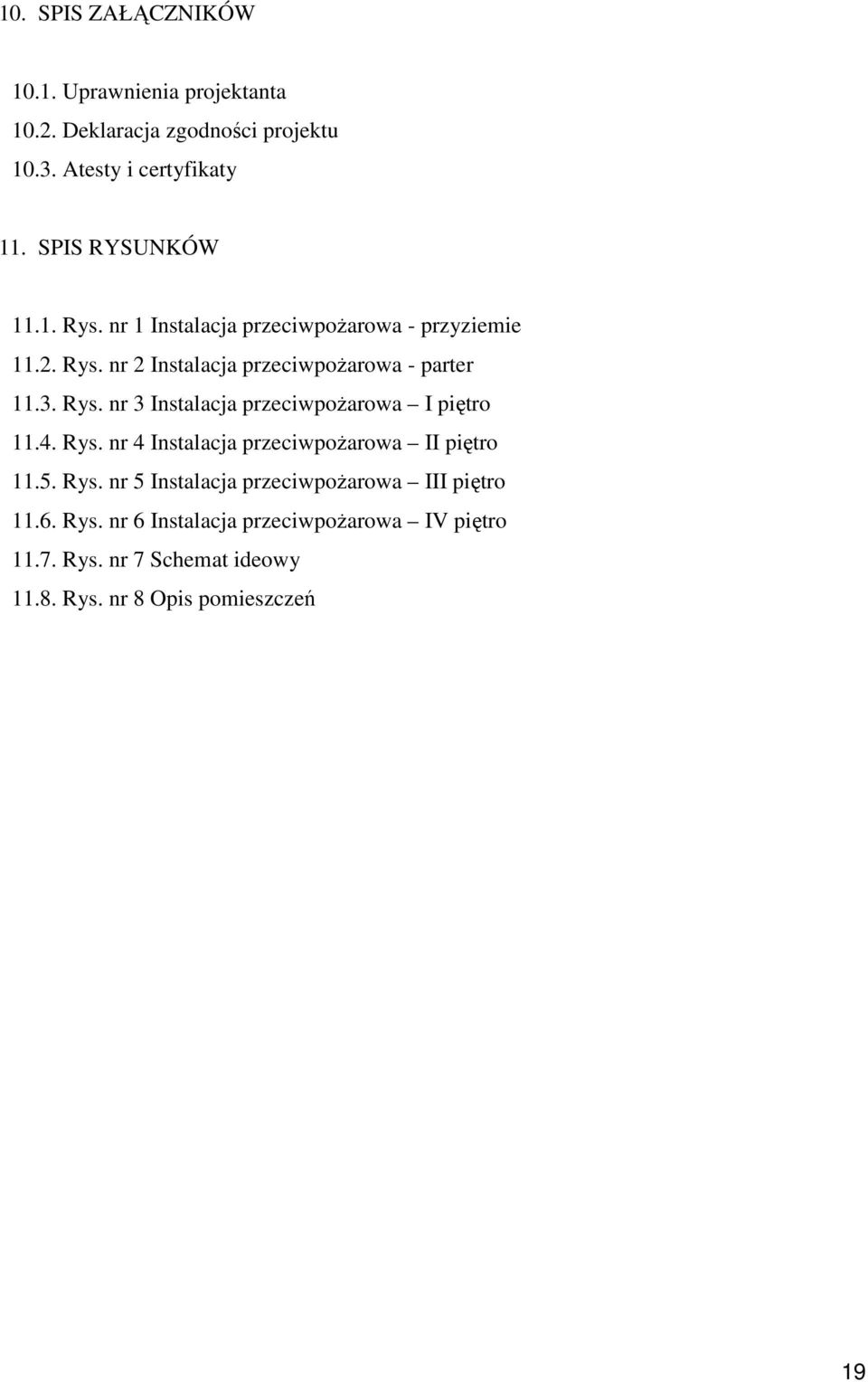

19 10. SPIS ZAŁĄCZNIKÓW Uprawnienia projektanta Deklaracja zgodności projektu Atesty i certyfikaty 11. SPIS RYSUNKÓW Rys. nr 1 Instalacja przeciwpożarowa - przyziemie Rys. nr 2 Instalacja przeciwpożarowa - parter Rys. nr 3 Instalacja przeciwpożarowa I piętro Rys. nr 4 Instalacja przeciwpożarowa II piętro Rys. nr 5 Instalacja przeciwpożarowa III piętro Rys. nr 6 Instalacja przeciwpożarowa IV piętro Rys. nr 7 Schemat ideowy Rys. nr 8 Opis pomieszczeń 19
