PROJEKT WYKONAWCZY SIECI KANALIZACJI SANITARNEJ

Transkrypt

1

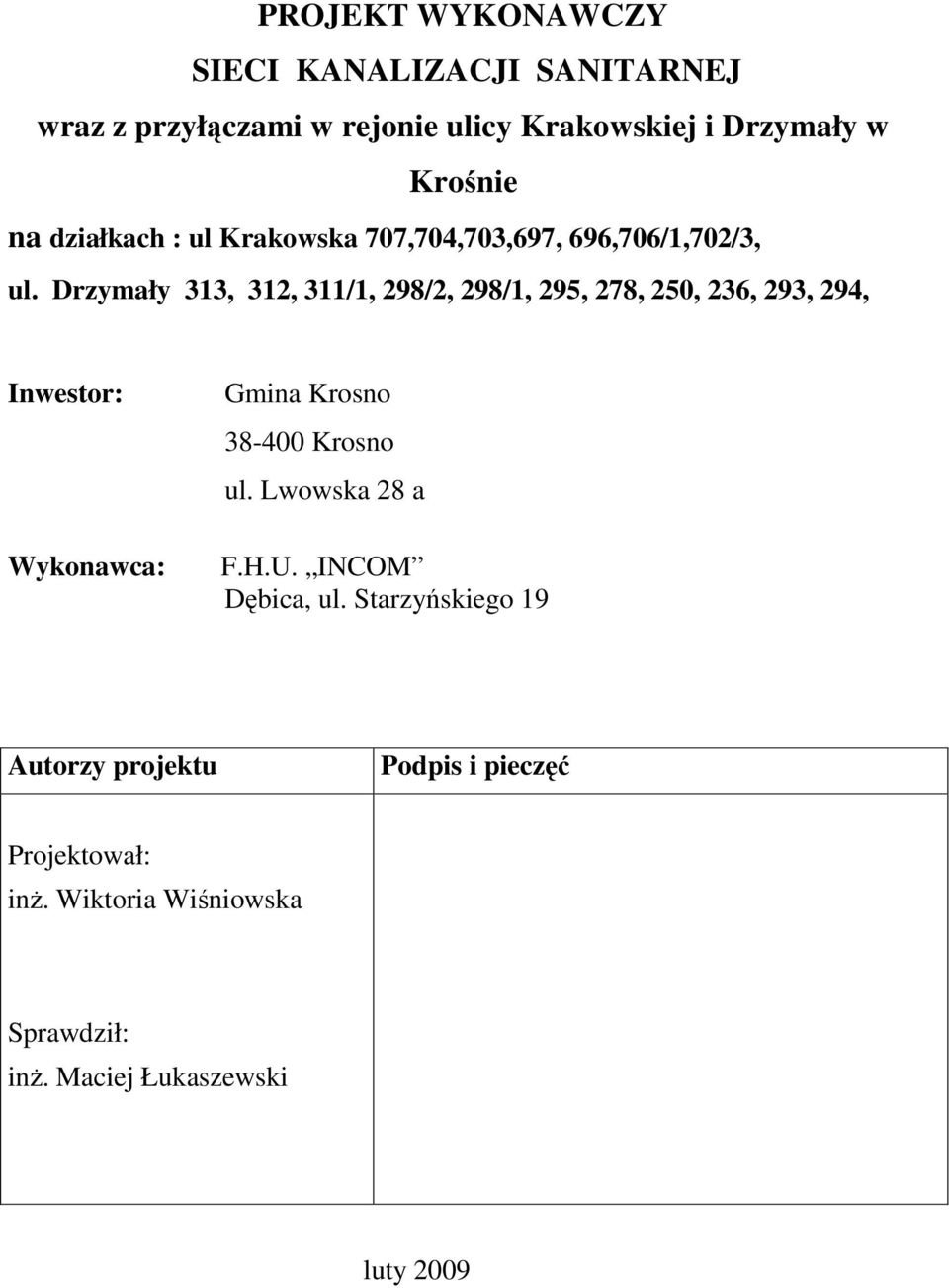

2 PROJEKT WYKONAWCZY SIECI KANALIZACJI SANITARNEJ wraz z przyłączami w rejonie ulicy Krakowskiej i Drzymały w Krośnie na działkach : ul Krakowska 707,704,703,697, 696,706/1,702/3, ul. Drzymały 313, 312, 311/1, 298/2, 298/1, 295, 278, 250, 236, 293, 294, Inwestor: Wykonawca: Gmina Krosno Krosno ul. Lwowska 28 a F.H.U. INCOM Dębica, ul. Starzyńskiego 19 Autorzy projektu Podpis i pieczęć Projektował: inŝ. Wiktoria Wiśniowska Sprawdził: inŝ. Maciej Łukaszewski luty 2009

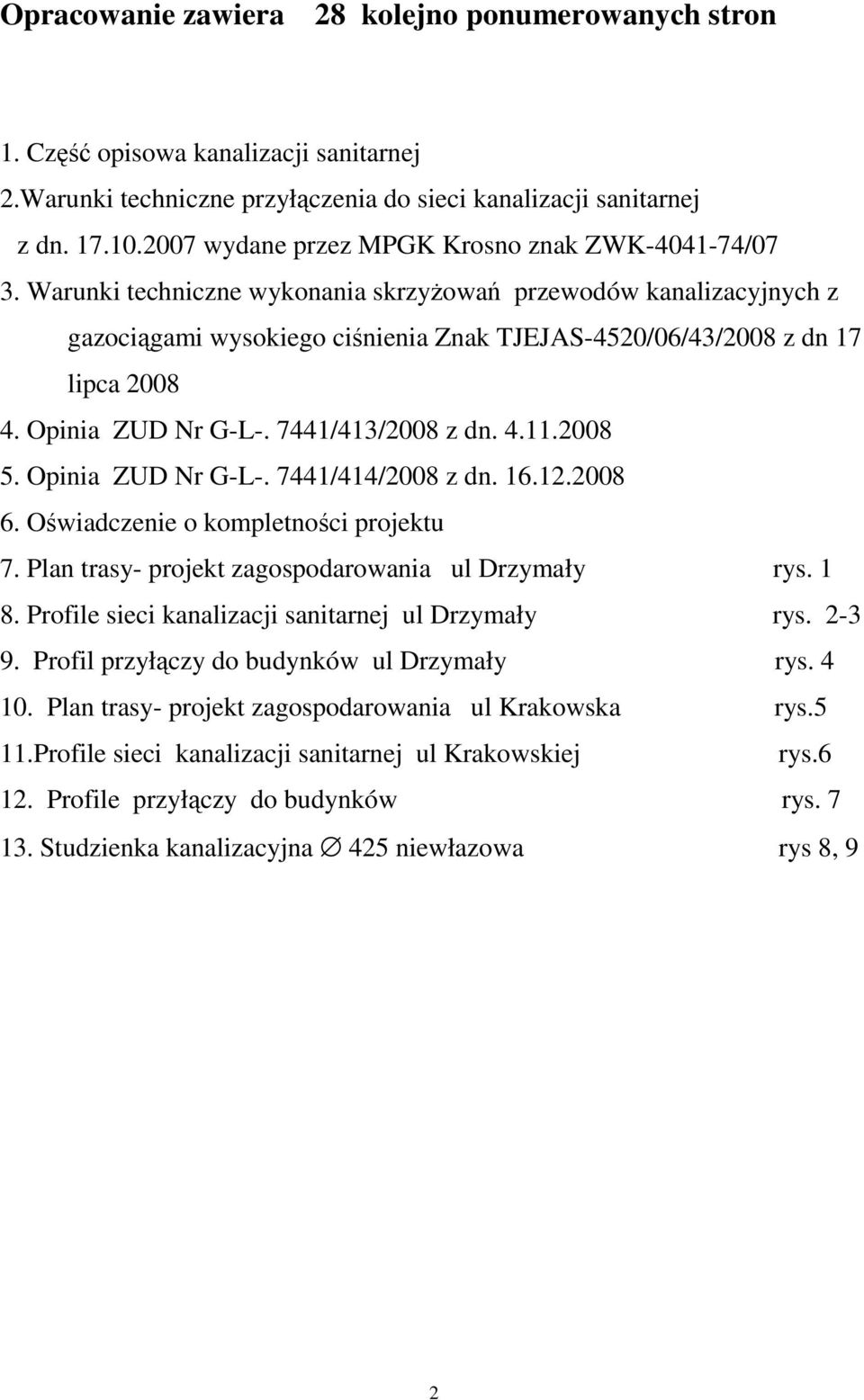

3 Opracowanie zawiera 28 kolejno ponumerowanych stron 1. Część opisowa kanalizacji sanitarnej 2.Warunki techniczne przyłączenia do sieci kanalizacji sanitarnej z dn wydane przez MPGK Krosno znak ZWK /07 3. Warunki techniczne wykonania skrzyŝowań przewodów kanalizacyjnych z gazociągami wysokiego ciśnienia Znak TJEJAS-4520/06/43/2008 z dn 17 lipca Opinia ZUD Nr G-L /413/2008 z dn Opinia ZUD Nr G-L /414/2008 z dn Oświadczenie o kompletności projektu 7. Plan trasy- projekt zagospodarowania ul Drzymały rys Profile sieci kanalizacji sanitarnej ul Drzymały rys Profil przyłączy do budynków ul Drzymały rys Plan trasy- projekt zagospodarowania ul Krakowska rys.5 11.Profile sieci kanalizacji sanitarnej ul Krakowskiej rys Profile przyłączy do budynków rys Studzienka kanalizacyjna 425 niewłazowa rys 8, 9 2

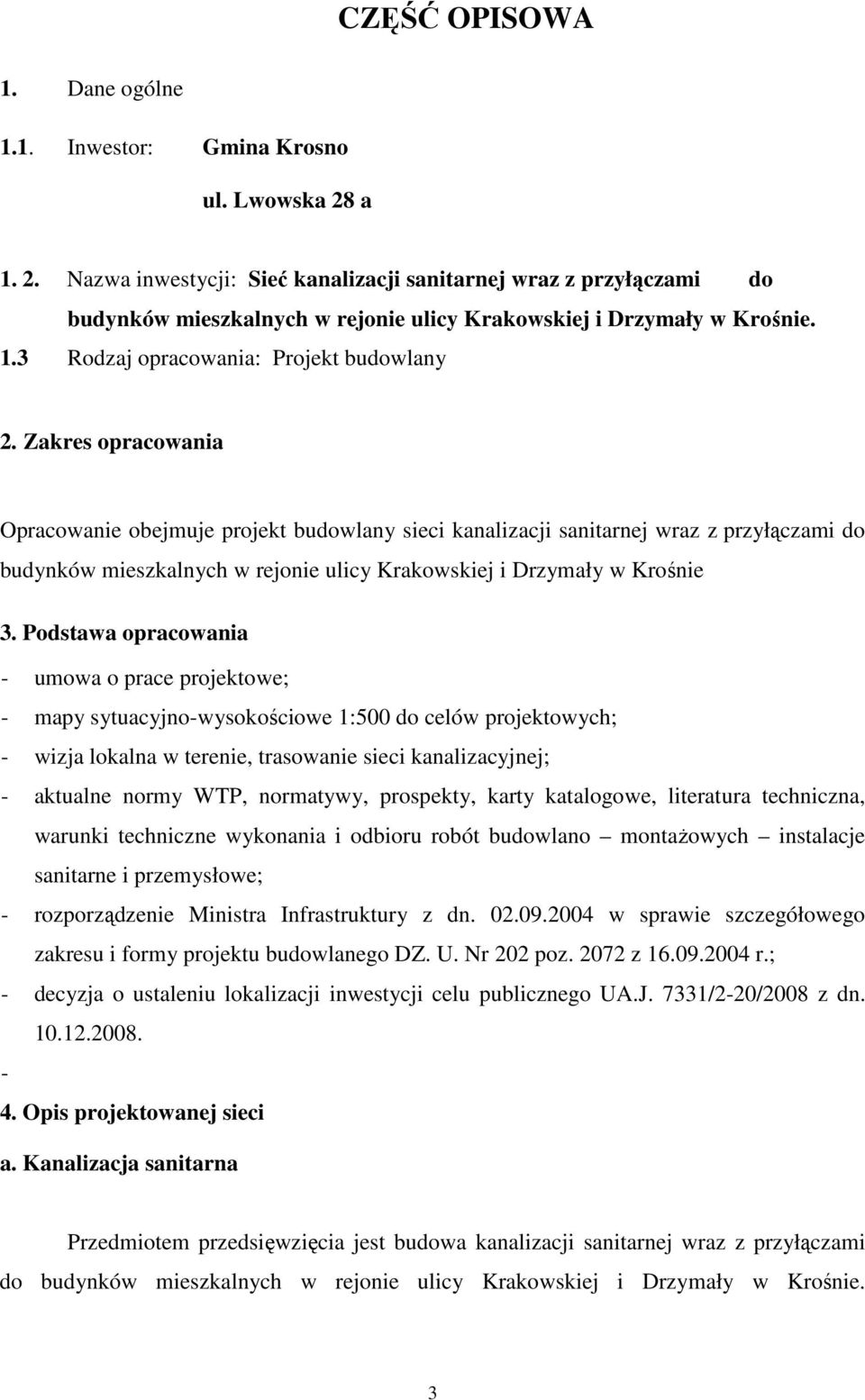

4 CZĘŚĆ OPISOWA 1. Dane ogólne 1.1. Inwestor: Gmina Krosno ul. Lwowska 28 a Nazwa inwestycji: Sieć kanalizacji sanitarnej wraz z przyłączami do budynków mieszkalnych w rejonie ulicy Krakowskiej i Drzymały w Krośnie. 1.3 Rodzaj opracowania: Projekt budowlany 2. Zakres opracowania Opracowanie obejmuje projekt budowlany sieci kanalizacji sanitarnej wraz z przyłączami do budynków mieszkalnych w rejonie ulicy Krakowskiej i Drzymały w Krośnie 3. Podstawa opracowania - umowa o prace projektowe; - mapy sytuacyjno-wysokościowe 1:500 do celów projektowych; - wizja lokalna w terenie, trasowanie sieci kanalizacyjnej; - aktualne normy WTP, normatywy, prospekty, karty katalogowe, literatura techniczna, warunki techniczne wykonania i odbioru robót budowlano montaŝowych instalacje sanitarne i przemysłowe; - rozporządzenie Ministra Infrastruktury z dn w sprawie szczegółowego zakresu i formy projektu budowlanego DZ. U. Nr 202 poz z r.; - decyzja o ustaleniu lokalizacji inwestycji celu publicznego UA.J. 7331/2-20/2008 z dn Opis projektowanej sieci a. Kanalizacja sanitarna Przedmiotem przedsięwzięcia jest budowa kanalizacji sanitarnej wraz z przyłączami do budynków mieszkalnych w rejonie ulicy Krakowskiej i Drzymały w Krośnie. 3

5 Projektowane przedsięwzięcie obejmuje budowę kanału sanitarnego dł. 425m. Uwzględniono moŝliwość podłączenia wszystkich domów na etapie budowy kanalizacji i w przyszłości. Miejscem włączenia kanalizacji sanitarnej do istniejącego kolektora jest: - przy ulicy Krakowskiej studzienka na działce nr 706/1. - przy ul Drzymały studzienka na działce 236 Sieć wykonana będzie z rur PVC kielichowych o średnicy 200/5,9 mm łączonych na uszczelkę gumową, a w miejscu przekroczenia gazociągu wysokiego ciśnienia z rur 200 PE 80/SDR17,6 dł. 55 m - ul Drzymały dł m - ul Krakowska 94 m Kanały wykonane zostaną z rur PCV o podwyŝszonej wytrzymałości klasy S. Długość projektowanych kanałów wynosi ul Drzymały m. 200 PVC-276 m i PE m ul Krakowska 94 m 200 PVC - przyłącza ul. Drzymały 4 szt. Ø 160/4,2 dł m ul. Krakowska 4 szt Ø 160/4,2 dł. 36 m Rury kanalizacyjne ułoŝone zostaną poniŝej strefy przemarzania gruntu Materiały uŝyte do montaŝu sieci kanalizacyjnej muszą posiadać atest lub aprobatę techniczną, dopuszczającą do budowy. Na przebieg kanałów jest zgoda właścicieli posesji, przez które przebiega trasa kanału. Wykonanych zostanie 4 przyłącza kanalizacyjne przy ulicy Krakowskiej i 4 przy ul Drzymały. Ścieki z obszaru objętego projektowaną siecią kanalizacji sanitarnej odprowadzone będą do Oczyszczalni Ścieków w Krośnie b. Studzienki na kanalizacji sanitarnej Na sieci przy zmianie kierunku przepływu projektuje studzienki kanalizacyjne rewizyjne włazowe z PVC średnicy 800 mm ; pozostałe z PVC DN 425 mm - ul Krakowska studzienki PVC 80 cm nr S4, S4a i S5 przykryte włazem Ŝeliwnym typu cięŝkiego D studzienka S3 PVC 80 właz typu B 4

6 Na posesjach studzienki PCV średnicy DN 425cm. szt. 2 -ul Drzymały Studzienki S7, S8 PVC 80 cm z włazem Ŝeliwnym typu D do 40 T, Studzienki S4,S4a, S6 PVC 80 cm z włazem typu B Studzienki S1,S2,S3,S5,S8-1, S9 szt. 6 oraz na posesjach szt 4 średnicy DN 425cm Osadniki ściekowe naleŝy zlikwidować, a przykanaliki wymienić na średnice 160 mm tej samej trasie. po 5. Stan istniejący zainwestowania Teren, na którym projektuje się kanalizacje sanitarną posiada doprowadzoną energie elektryczną, gazową, telefoniczną i wodociągową. Ścieki bytowo gospodarcze gromadzone są w szambach w większości nieszczelnych, skąd są okresowo wywoŝone lub wypompowywane na posesje, do rowów przydroŝnych co stwarza niebezpieczeństwo zanieczyszczenia wód podziemnych. 6. Warunki geotechniczne posadowienia obiektu Teren, na którym projektuje się kanalizację sanitarną połoŝony jest w obrębie Zapadliska Przedkarpackiego. PodłoŜe stanowią trzeciorzędowe osady morskie epoki mioceńskiej wykształcone w postaci zwartych iłów, iłołupków, łupków i piaskowców. Bezpośrednio na iłach zalegają osady czwartorzędowe pochodzenia fluwioglacyjnego i rzecznego wykształcone w postaci piasków grubo, średnio i drobno piaszczystych, glin pylastych i piaszczystych, pyłów namułów oraz Ŝwirków. MiąŜszość osadów czwartorzędowych sięga około 15 m. Ustalam drugą kategorię geotechniczną obiektu. Stwierdzam równieŝ, Ŝe nie istnieją czynniki postronne od działalności gospodarczej czy teŝ transportowej, które miałyby destrukcyjny wpływ na stabilność podłoŝa geologicznego. Poziom wody gruntowej występuje na głębokości 1,0 m. 7. Sposób wykonania Układanie rur na dnie wykopu naleŝy wykonać na podłoŝu całkowicie odwodnionym i wyprofilowanym dnie zgodnie z zaprojektowanymi spadkami. Rury układać na podsypce piaskowej o zróŝnicowanej grubości od cm. 5

7 Budowę rozpoczynać od punktów węzłowych studzienek kanalizacyjnych i prowadzić odcinkami od rzędnych niŝszych pod górę odcinkami co 6 m. W warstwie podsypki naleŝy wyprofilować łoŝysko nośne, kąt podparcia 90 stopni. W miejscach złączy kielichowych wykonać dołki montaŝowe o głębokości 10 cm dla umoŝliwienia wepchnięcia bosego końca rury w kielich. Kształt i wielkość dołka montaŝowego musi zapewnić warunki czystości, aby piasek nie dostawał się do wnętrza kielicha. UłoŜone kanały obsypać warstwą obsypki do 30 cm (piaski grube średnie dobrze uziarnione). MontaŜ i uszczelnienie połączeń wykonać wg instrukcji montaŝu producenta rur. Kanalizacje wykonać w systemie szczelnym dla wód infiltracyjnych i przypadkowych W studni włączeniowej wykonać klapę przeciwcofkową, aby w okresie podniesionego poziomu wód i przepełnienia kolektora nie dopuścić do podtapiania domów 8. Przejście przez przeszkody Teren, na którym projektowana jest kanalizacja sanitarna uzbrojony jest w sieć gazową średniego i wysokiego ciśnienia, wodociąg, kable elektryczne i telefoniczne. W miejscach skrzyŝowań z istniejącym uzbrojeniem podziemnym wykop pod rurociągi wykonywać sposobem ręcznym pod nadzorem administratora danego uzbrojenia. Wykop ręczny zaczynać 3 m przed kolizją. Kable w otwartym wykopie osłonować rurami ochronnymi dwudzielnymi. Inne sieci w otwartym wykopie zabezpieczać stosując obudowy miękkie. Istniejące uzbrojenie podziemne w otwartym wykopie podwieszać lub podpierać (np. stosując płozy sztywne mocowane do ścian wykopu). Przy zasypywaniu wykopów zwrócić szczególna uwagę na zagęszczanie zasypki wykopu w obrębie istniejącego uzbrojenia podziemnego. 9. a. SkrzyŜowanie z gazociągami średniego ciśnienia W miejscach skrzyŝowań z istniejącymi gazociągami średniego ciśnienia zaprojektowano rury ochronne zakładane na projektowanych kanałach, co ułatwia i przyspiesza realizację w/w zabezpieczeń. Ciągi kanalizacyjne będą układane pod istniejącym uzbrojeniem podziemnym. Na kanale zakłada się rurę ochronną dł. 5 m. Odległość między gazociągiem a rurą ochronną na kanale nie moŝe być mniejsza niŝ 15 cm. Występują kolizje z gazociągiem średniego ciśnienia na sieci. Zastosowano rury ochronne - średnicy 280 x 10,8 długości 5.0 m na kanale średnicy 200 mm. Końce rur ochronnych wyprowadzić na odległość co najmniej 2 m od ścianki gazociągu licząc w płaszczyźnie poziomej prostopadle do osi gazociągu przy czym kąt skrzyŝowania w poziomie między kanałem i gazociągiem winien wynosić 60. Rury przewodowe zostaną umieszczone w rurach ochronnych. Na końcach rury 6

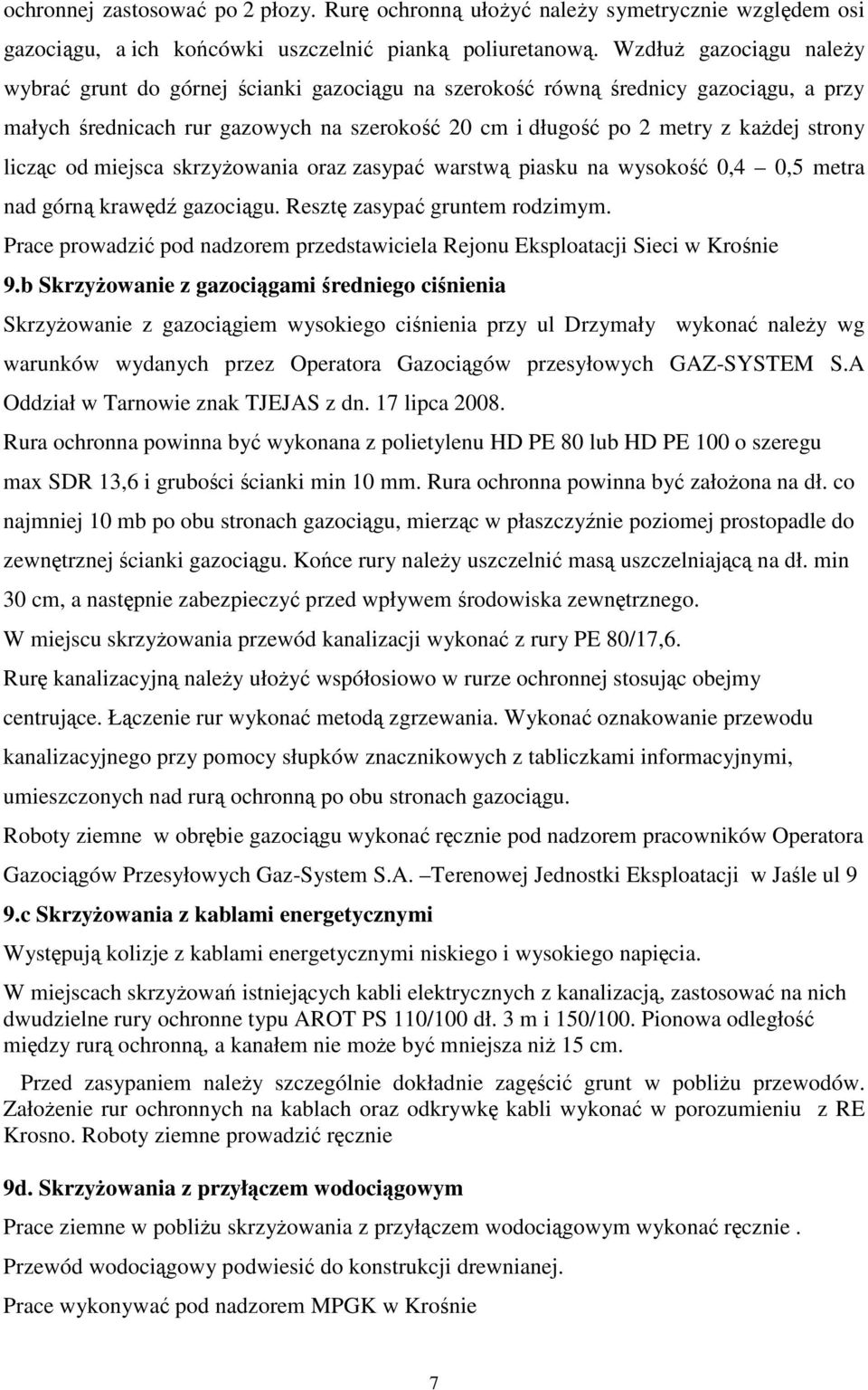

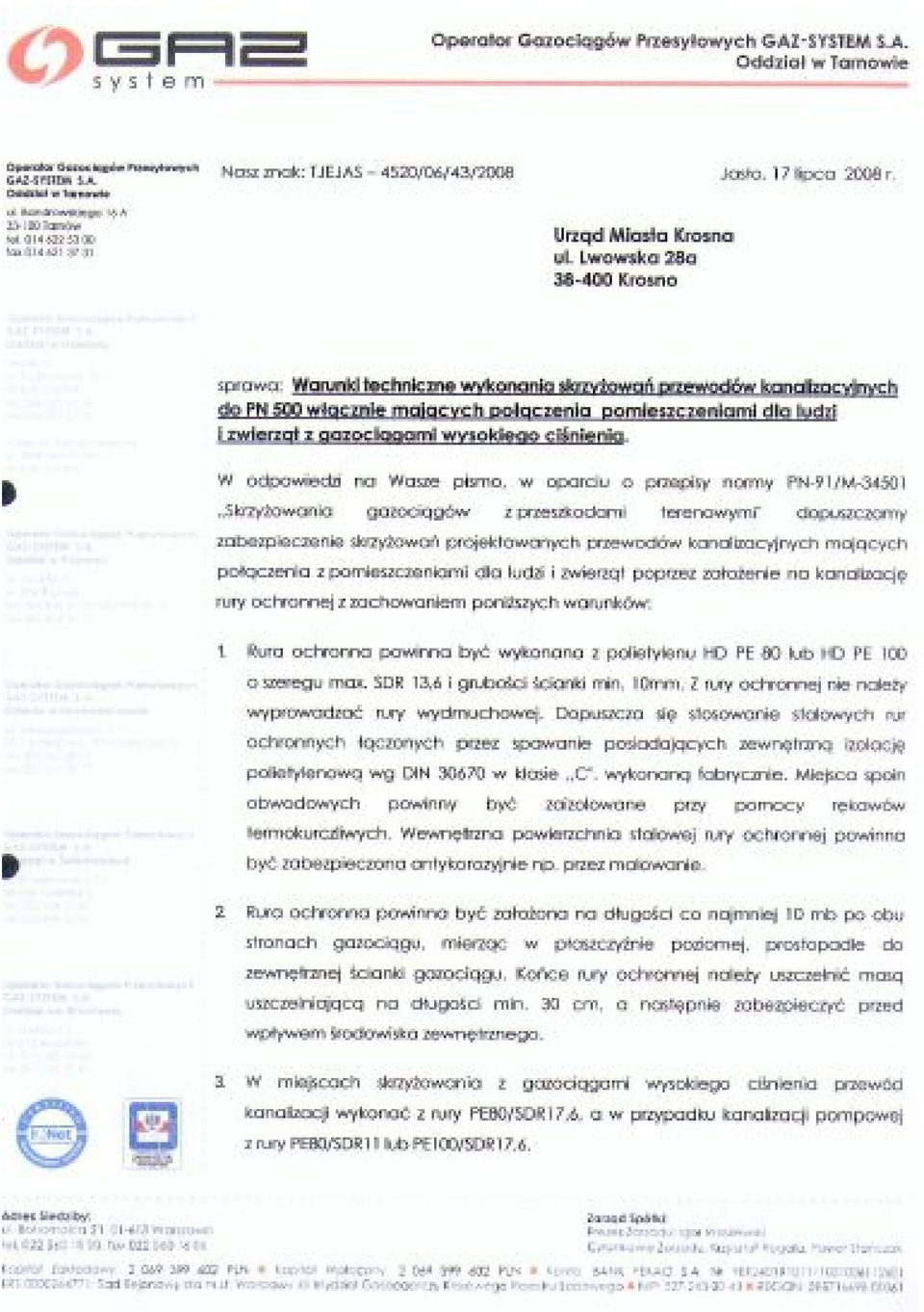

8 ochronnej zastosować po 2 płozy. Rurę ochronną ułoŝyć naleŝy symetrycznie względem osi gazociągu, a ich końcówki uszczelnić pianką poliuretanową. WzdłuŜ gazociągu naleŝy wybrać grunt do górnej ścianki gazociągu na szerokość równą średnicy gazociągu, a przy małych średnicach rur gazowych na szerokość 20 cm i długość po 2 metry z kaŝdej strony licząc od miejsca skrzyŝowania oraz zasypać warstwą piasku na wysokość 0,4 0,5 metra nad górną krawędź gazociągu. Resztę zasypać gruntem rodzimym. Prace prowadzić pod nadzorem przedstawiciela Rejonu Eksploatacji Sieci w Krośnie 9.b SkrzyŜowanie z gazociągami średniego ciśnienia SkrzyŜowanie z gazociągiem wysokiego ciśnienia przy ul Drzymały wykonać naleŝy wg warunków wydanych przez Operatora Gazociągów przesyłowych GAZ-SYSTEM S.A Oddział w Tarnowie znak TJEJAS z dn. 17 lipca Rura ochronna powinna być wykonana z polietylenu HD PE 80 lub HD PE 100 o szeregu max SDR 13,6 i grubości ścianki min 10 mm. Rura ochronna powinna być załoŝona na dł. co najmniej 10 mb po obu stronach gazociągu, mierząc w płaszczyźnie poziomej prostopadle do zewnętrznej ścianki gazociągu. Końce rury naleŝy uszczelnić masą uszczelniającą na dł. min 30 cm, a następnie zabezpieczyć przed wpływem środowiska zewnętrznego. W miejscu skrzyŝowania przewód kanalizacji wykonać z rury PE 80/17,6. Rurę kanalizacyjną naleŝy ułoŝyć współosiowo w rurze ochronnej stosując obejmy centrujące. Łączenie rur wykonać metodą zgrzewania. Wykonać oznakowanie przewodu kanalizacyjnego przy pomocy słupków znacznikowych z tabliczkami informacyjnymi, umieszczonych nad rurą ochronną po obu stronach gazociągu. Roboty ziemne w obrębie gazociągu wykonać ręcznie pod nadzorem pracowników Operatora Gazociągów Przesyłowych Gaz-System S.A. Terenowej Jednostki Eksploatacji w Jaśle ul 9 9.c SkrzyŜowania z kablami energetycznymi Występują kolizje z kablami energetycznymi niskiego i wysokiego napięcia. W miejscach skrzyŝowań istniejących kabli elektrycznych z kanalizacją, zastosować na nich dwudzielne rury ochronne typu AROT PS 110/100 dł. 3 m i 150/100. Pionowa odległość między rurą ochronną, a kanałem nie moŝe być mniejsza niŝ 15 cm. Przed zasypaniem naleŝy szczególnie dokładnie zagęścić grunt w pobliŝu przewodów. ZałoŜenie rur ochronnych na kablach oraz odkrywkę kabli wykonać w porozumieniu z RE Krosno. Roboty ziemne prowadzić ręcznie 9d. SkrzyŜowania z przyłączem wodociągowym Prace ziemne w pobliŝu skrzyŝowania z przyłączem wodociągowym wykonać ręcznie. Przewód wodociągowy podwiesić do konstrukcji drewnianej. Prace wykonywać pod nadzorem MPGK w Krośnie 7

9 10. Wykopy i zabezpieczenie wykopów Roboty ziemne prowadzić zgodnie z (BN-83/ ) PW-B przewody podziemne roboty ziemne wymagania i badania przy odbiorze. Zastosowano wykopy o ściankach pionowych umocnionych przy pomocy deskowań mm lub wypraskami stalowymi zakładanymi poziomo. W rejonach skrzyŝowań z istniejącym uzbrojeniem podziemnym z uwagi na moŝliwość jego uszkodzenia roboty wykonać ręcznie). W ogrodach właścicieli działek wykopy wykonać ręcznie. Wykonawstwo wykopów prowadzić pod nadzorem uŝytkowników poszczególnych rodzajów uzbrojenia. Ziemię wydobytą z wykopu składować wzdłuŝ wykopu, po stronie przeciwległej od strony, z której dowozi się materiały od strony napływu wody opadowej do wykopu. W przypadku wystąpienia wód gruntowych na pozostałych odcinkach trasy kanału, naleŝy dokonać odwodnienia wykopu stosując igłofiltry. NaleŜy prowadzić dziennik pompowania wody potwierdzony przez inspektora nadzoru budowy. Na w/w odcinkach zastosować podsypkę Ŝwirową grubości cm. Roboty prowadzić pod górę. Przy wykopie wykonywanym mechanicznie naleŝy pozostawić warstwę gruntu ponad projektowaną rzędna dna wykopu o grubości co najmniej 20 cm niezaleŝnie od rodzaju gruntu. Nie wybraną warstwę gruntu usunąć sposobem ręcznym. W trakcie wykonywania robót ziemnych nie wolno dopuścić do rozluźnienia rodzimego podłoŝa w dnie wykopu. Przewód po ułoŝeniu powinien ściśle przylegać do podłoŝa na całej swej długości na co najmniej ¼ swego obwodu. NaleŜy bardzo dokładnie zagęścić grunt. Wypełnienie wykopu naleŝy wykonać w dwóch etapach: - obsypka rurociągu, - zasypka rurociągu. Obsypkę wykonać z gruntu sypkiego, którego wielkość ziaren nie przekracza 60 mm. Obsypkę wykonywać warstwami równolegle po obu bokach rur, kaŝdą warstwę zagęszczając do wysokości co najmniej 30 cm ponad wierzch rury. 8

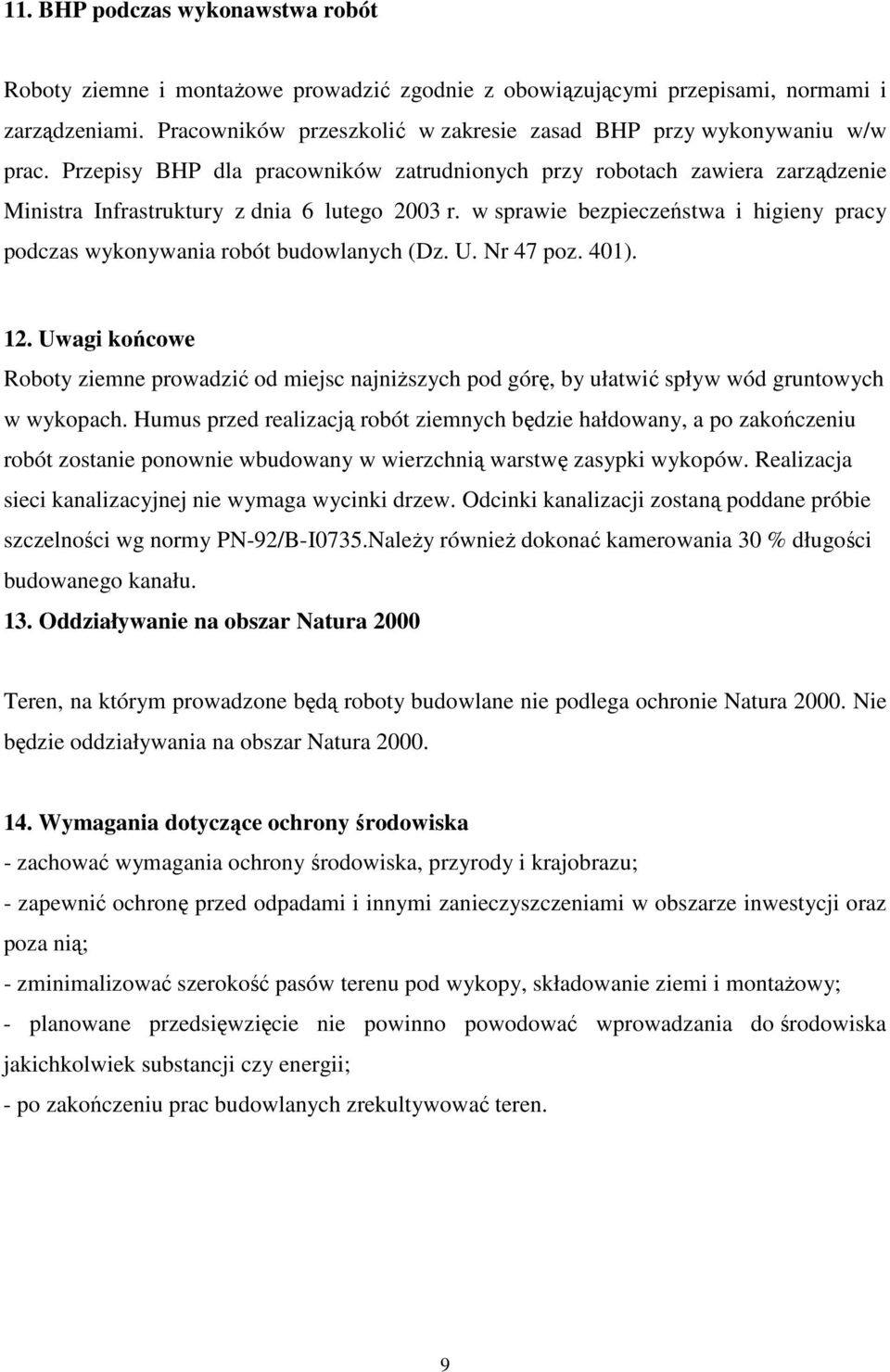

10 11. BHP podczas wykonawstwa robót Roboty ziemne i montaŝowe prowadzić zgodnie z obowiązującymi przepisami, normami i zarządzeniami. Pracowników przeszkolić w zakresie zasad BHP przy wykonywaniu w/w prac. Przepisy BHP dla pracowników zatrudnionych przy robotach zawiera zarządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401). 12. Uwagi końcowe Roboty ziemne prowadzić od miejsc najniŝszych pod górę, by ułatwić spływ wód gruntowych w wykopach. Humus przed realizacją robót ziemnych będzie hałdowany, a po zakończeniu robót zostanie ponownie wbudowany w wierzchnią warstwę zasypki wykopów. Realizacja sieci kanalizacyjnej nie wymaga wycinki drzew. Odcinki kanalizacji zostaną poddane próbie szczelności wg normy PN-92/B-I0735.NaleŜy równieŝ dokonać kamerowania 30 % długości budowanego kanału. 13. Oddziaływanie na obszar Natura 2000 Teren, na którym prowadzone będą roboty budowlane nie podlega ochronie Natura Nie będzie oddziaływania na obszar Natura Wymagania dotyczące ochrony środowiska - zachować wymagania ochrony środowiska, przyrody i krajobrazu; - zapewnić ochronę przed odpadami i innymi zanieczyszczeniami w obszarze inwestycji oraz poza nią; - zminimalizować szerokość pasów terenu pod wykopy, składowanie ziemi i montaŝowy; - planowane przedsięwzięcie nie powinno powodować wprowadzania do środowiska jakichkolwiek substancji czy energii; - po zakończeniu prac budowlanych zrekultywować teren. 9

11 Zał 1 Zestawienie długości sieci - ul Krakowskiej w Krośnie sieć Nr rys. odcinek Rury przewodowe 200/5,9 RO1 kolizja z gazem RO2 Studz. z en/t m Wykopy rys 6 S1-Wł Razem Zestawienie długości przyłączy - ul Krakowskiej w Krośnie przyłącza Nr rys. odcinek Rury przewodowe 160/4,2 RO1 kolizja z gazem RO2 Studz. z en/t m 40 Wykopy rys , Razem 36 4, Wymiana przykanalików od bud nr 214 dł. 6 m i 216 dł. 7 m. średnicy 160/4/2 10

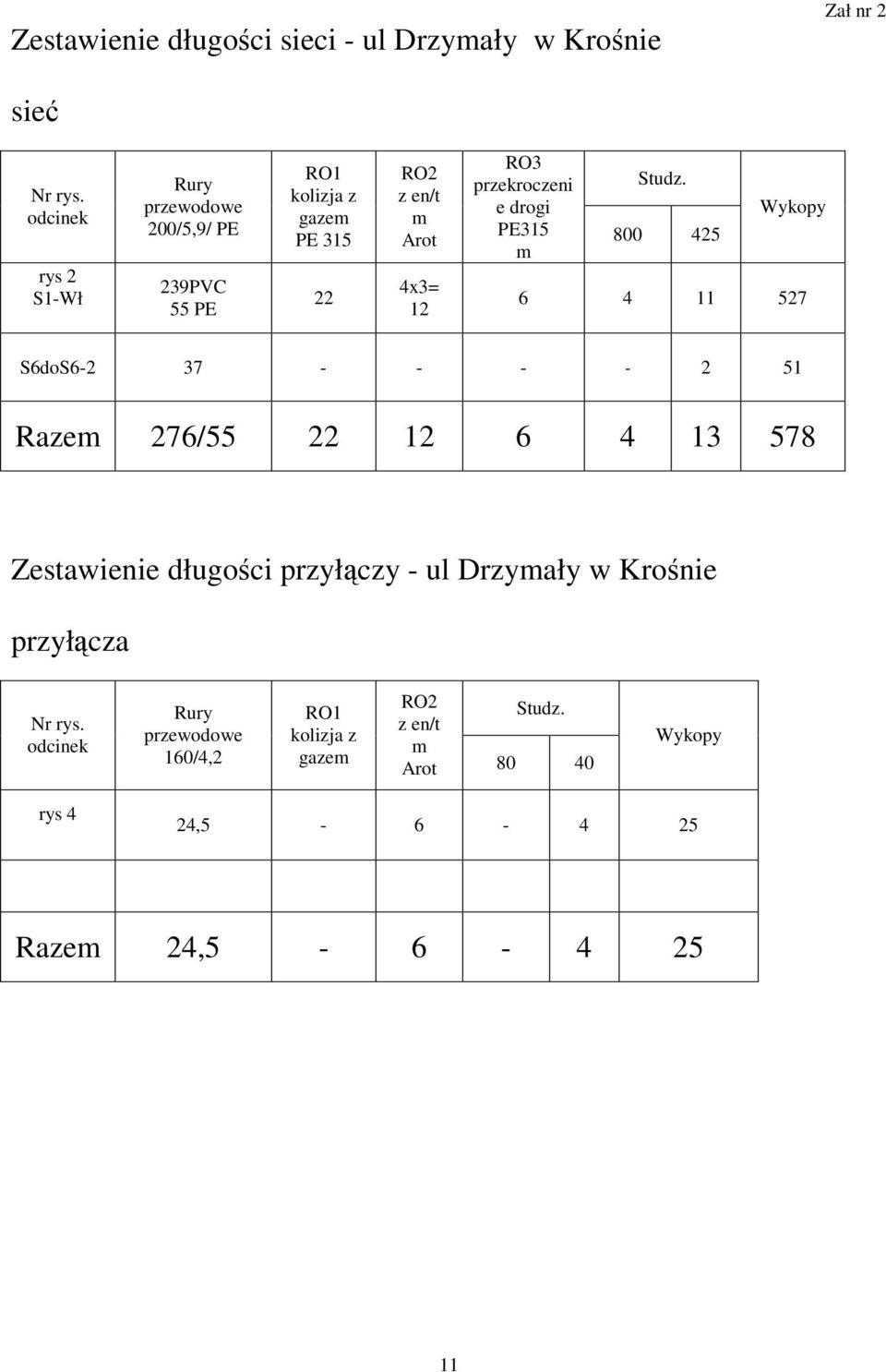

12 Zestawienie długości sieci - ul Drzymały w Krośnie Zał nr 2 sieć Nr rys. odcinek rys 2 S1-Wł Rury przewodowe 200/5,9/ PE 239PVC 55 PE RO1 kolizja z gazem PE RO2 z en/t m Arot 4x3= 12 RO3 przekroczeni e drogi PE315 m Studz Wykopy S6doS Razem 276/ Zestawienie długości przyłączy - ul Drzymały w Krośnie przyłącza Nr rys. odcinek Rury przewodowe 160/4,2 RO1 kolizja z gazem RO2 z en/t Studz. m Arot Wykopy rys 4 24, Razem 24,
