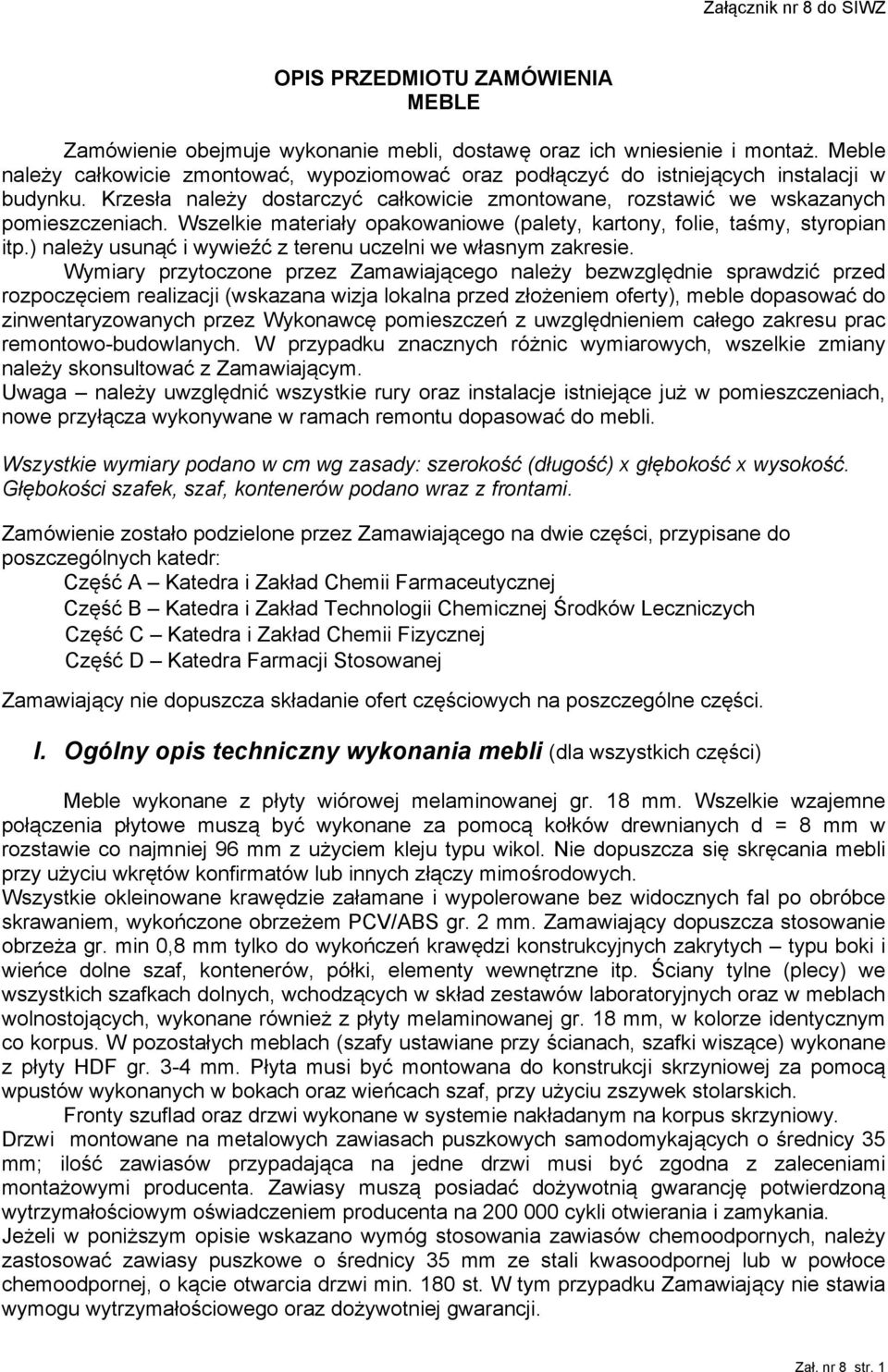

1 OPIS PRZEDMIOTU ZAMÓWIENIA MEBLE Zamówienie obejmuje wykonanie mebli, dostawę oraz ich wniesienie i montaż. Meble należy całkowicie zmontować, wypoziomować oraz podłączyć do istniejących instalacji w budynku. Krzesła należy dostarczyć całkowicie zmontowane, rozstawić we wskazanych pomieszczeniach. Wszelkie materiały opakowaniowe (palety, kartony, folie, taśmy, styropian itp.) należy usunąć i wywieźć z terenu uczelni we własnym zakresie. Wymiary przytoczone przez Zamawiającego należy bezwzględnie sprawdzić przed rozpoczęciem realizacji (wskazana wizja lokalna przed złożeniem oferty), meble dopasować do zinwentaryzowanych przez Wykonawcę pomieszczeń z uwzględnieniem całego zakresu prac remontowo-budowlanych. W przypadku znacznych różnic wymiarowych, wszelkie zmiany należy skonsultować z Zamawiającym. Uwaga należy uwzględnić wszystkie rury oraz instalacje istniejące już w pomieszczeniach, nowe przyłącza wykonywane w ramach remontu dopasować do mebli. Wszystkie wymiary podano w cm wg zasady: szerokość (długość) x głębokość x wysokość. Głębokości szafek, szaf, kontenerów podano wraz z frontami. Zamówienie zostało podzielone przez Zamawiającego na dwie części, przypisane do poszczególnych katedr: Część A Katedra i Zakład Chemii Farmaceutycznej Część B Katedra i Zakład Technologii Chemicznej Środków Leczniczych Część C Katedra i Zakład Chemii Fizycznej Część D Katedra Farmacji Stosowanej Zamawiający nie dopuszcza składanie ofert częściowych na poszczególne części. I. Ogólny opis techniczny wykonania mebli (dla wszystkich części) Meble wykonane z płyty wiórowej melaminowanej gr. 18 mm. Wszelkie wzajemne połączenia płytowe muszą być wykonane za pomocą kołków drewnianych d = 8 mm w rozstawie co najmniej 96 mm z użyciem kleju typu wikol. Nie dopuszcza się skręcania mebli przy użyciu wkrętów konfirmatów lub innych złączy mimośrodowych. Wszystkie okleinowane krawędzie załamane i wypolerowane bez widocznych fal po obróbce skrawaniem, wykończone obrzeżem PCV/ABS gr. 2 mm. Zamawiający dopuszcza stosowanie obrzeża gr. min 0,8 mm tylko do wykończeń krawędzi konstrukcyjnych zakrytych typu boki i wieńce dolne szaf, kontenerów, półki, elementy wewnętrzne itp. Ściany tylne (plecy) we wszystkich szafkach dolnych, wchodzących w skład zestawów laboratoryjnych oraz w meblach wolnostojących, wykonane również z płyty melaminowanej gr. 18 mm, w kolorze identycznym co korpus. W pozostałych meblach (szafy ustawiane przy ścianach, szafki wiszące) wykonane z płyty HDF gr. 3-4 mm. Płyta musi być montowana do konstrukcji skrzyniowej za pomocą wpustów wykonanych w bokach oraz wieńcach szaf, przy użyciu zszywek stolarskich. Fronty szuflad oraz drzwi wykonane w systemie nakładanym na korpus skrzyniowy. Drzwi montowane na metalowych zawiasach puszkowych samodomykających o średnicy 35 mm; ilość zawiasów przypadająca na jedne drzwi musi być zgodna z zaleceniami montażowymi producenta. Zawiasy muszą posiadać dożywotnią gwarancję potwierdzoną wytrzymałościowym oświadczeniem producenta na cykli otwierania i zamykania. Jeżeli w poniższym opisie wskazano wymóg stosowania zawiasów chemoodpornych, należy zastosować zawiasy puszkowe o średnicy 35 mm ze stali kwasoodpornej lub w powłoce chemoodpornej, o kącie otwarcia drzwi min. 180 st. W tym przypadku Zamawiający nie stawia wymogu wytrzymałościowego oraz dożywotniej gwarancji. Zał. nr 8 str. 1

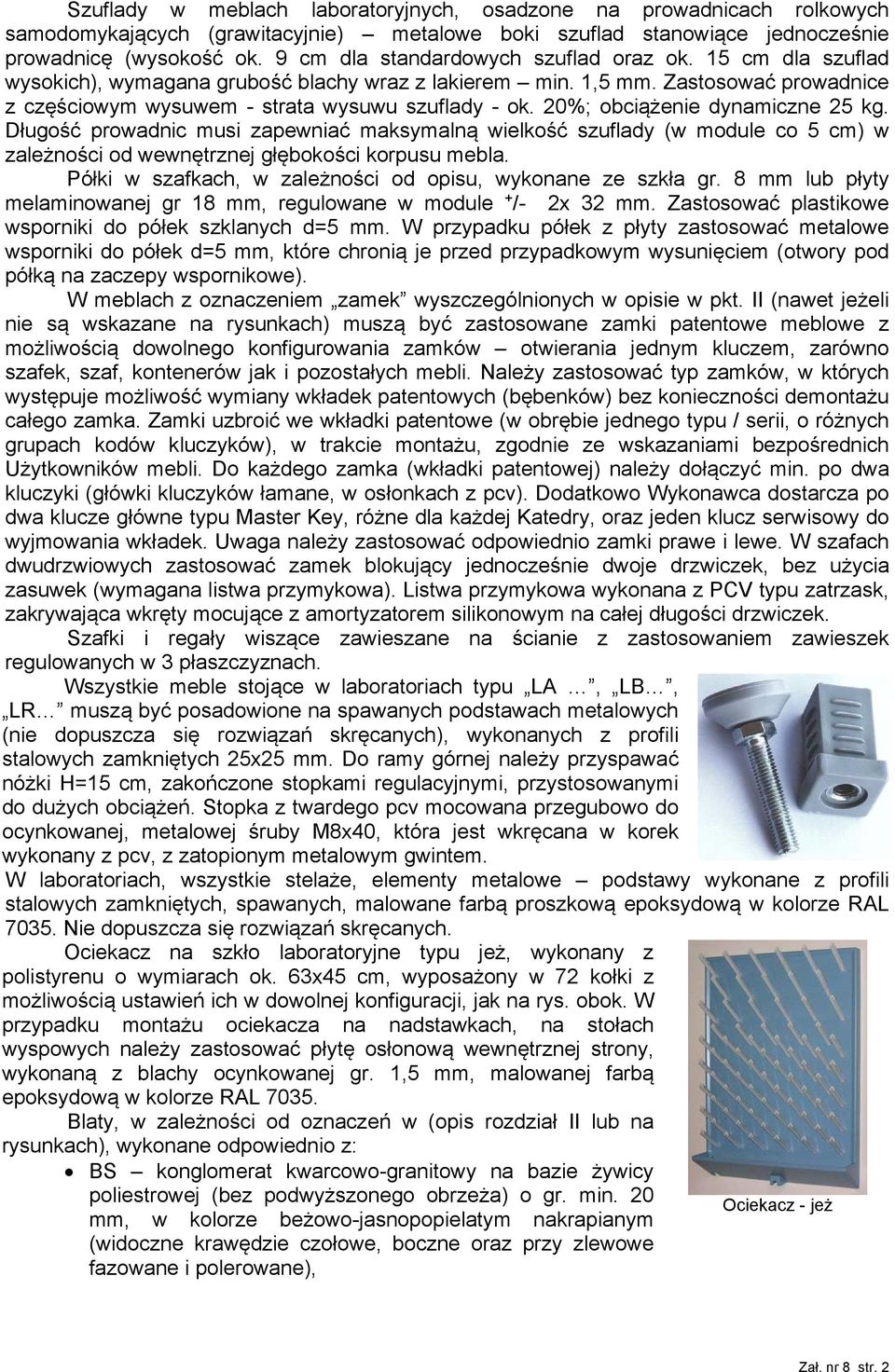

2 Szuflady w meblach laboratoryjnych, osadzone na prowadnicach rolkowych samodomykających (grawitacyjnie) metalowe boki szuflad stanowiące jednocześnie prowadnicę (wysokość ok. 9 cm dla standardowych szuflad oraz ok. 15 cm dla szuflad wysokich), wymagana grubość blachy wraz z lakierem min. 1,5 mm. Zastosować prowadnice z częściowym wysuwem - strata wysuwu szuflady - ok. 20%; obciążenie dynamiczne 25 kg. Długość prowadnic musi zapewniać maksymalną wielkość szuflady (w module co 5 cm) w zależności od wewnętrznej głębokości korpusu mebla. Półki w szafkach, w zależności od opisu, wykonane ze szkła gr. 8 mm lub płyty melaminowanej gr 18 mm, regulowane w module + /- 2x 32 mm. Zastosować plastikowe wsporniki do półek szklanych d=5 mm. W przypadku półek z płyty zastosować metalowe wsporniki do półek d=5 mm, które chronią je przed przypadkowym wysunięciem (otwory pod półką na zaczepy wspornikowe). W meblach z oznaczeniem zamek wyszczególnionych w opisie w pkt. II (nawet jeżeli nie są wskazane na rysunkach) muszą być zastosowane zamki patentowe meblowe z możliwością dowolnego konfigurowania zamków otwierania jednym kluczem, zarówno szafek, szaf, kontenerów jak i pozostałych mebli. Należy zastosować typ zamków, w których występuje możliwość wymiany wkładek patentowych (bębenków) bez konieczności demontażu całego zamka. Zamki uzbroić we wkładki patentowe (w obrębie jednego typu / serii, o różnych grupach kodów kluczyków), w trakcie montażu, zgodnie ze wskazaniami bezpośrednich Użytkowników mebli. Do każdego zamka (wkładki patentowej) należy dołączyć min. po dwa kluczyki (główki kluczyków łamane, w osłonkach z pcv). Dodatkowo Wykonawca dostarcza po dwa klucze główne typu Master Key, różne dla każdej Katedry, oraz jeden klucz serwisowy do wyjmowania wkładek. Uwaga należy zastosować odpowiednio zamki prawe i lewe. W szafach dwudrzwiowych zastosować zamek blokujący jednocześnie dwoje drzwiczek, bez użycia zasuwek (wymagana listwa przymykowa). Listwa przymykowa wykonana z PCV typu zatrzask, zakrywająca wkręty mocujące z amortyzatorem silikonowym na całej długości drzwiczek. Szafki i regały wiszące zawieszane na ścianie z zastosowaniem zawieszek regulowanych w 3 płaszczyznach. Wszystkie meble stojące w laboratoriach typu LA, LB, LR muszą być posadowione na spawanych podstawach metalowych (nie dopuszcza się rozwiązań skręcanych), wykonanych z profili stalowych zamkniętych 25x25 mm. Do ramy górnej należy przyspawać nóżki H=15 cm, zakończone stopkami regulacyjnymi, przystosowanymi do dużych obciążeń. Stopka z twardego pcv mocowana przegubowo do ocynkowanej, metalowej śruby M8x40, która jest wkręcana w korek wykonany z pcv, z zatopionym metalowym gwintem. W laboratoriach, wszystkie stelaże, elementy metalowe podstawy wykonane z profili stalowych zamkniętych, spawanych, malowane farbą proszkową epoksydową w kolorze RAL Nie dopuszcza się rozwiązań skręcanych. Ociekacz na szkło laboratoryjne typu jeż, wykonany z polistyrenu o wymiarach ok. 63x45 cm, wyposażony w 72 kołki z możliwością ustawień ich w dowolnej konfiguracji, jak na rys. obok. W przypadku montażu ociekacza na nadstawkach, na stołach wyspowych należy zastosować płytę osłonową wewnętrznej strony, wykonaną z blachy ocynkowanej gr. 1,5 mm, malowanej farbą epoksydową w kolorze RAL Blaty, w zależności od oznaczeń w (opis rozdział II lub na rysunkach), wykonane odpowiednio z: BS konglomerat kwarcowo-granitowy na bazie żywicy poliestrowej (bez podwyższonego obrzeża) o gr. min. 20 Ociekacz - jeż mm, w kolorze beżowo-jasnopopielatym nakrapianym (widoczne krawędzie czołowe, boczne oraz przy zlewowe fazowane i polerowane), Zał. nr 8 str. 2

3 PSF postforming płyta wiórowa gr mm, oklejona jednostronnie laminatem HPL o gr. min. 0,8 mm (czołowa krawędź blatu podwójnie zaoblona, laminat wywinięty z góry pod stronę spodnią blatu). Pozostałe krawędzie wykończyć obrzeżem PCV/ABS gr. 2 mm. Kolor blatów PSF jasnopopielaty, zbliżony do RAL 7035, HPL laminat kompaktowy (High Pressure Laminate), lity w masie, na bazie żywicy fenolowej termoutwardzalnej, o gr. 20 mm (rdzeń czarny) z powłoką zewnętrzną chemoodporną, utwardzoną. Kolor jasnopopielaty, zbliżony Blat konglomerat BS do RAL W przypadku półek w nadstawkach gr mm. M płyta wiórowa melaminowana (dwustronnie) gr. 25 mm, krawędzie wykończyć obrzeżem PCV/ABS gr. 2 mm. Kolor jasnopopielaty zbliżony do RAL Blaty montowane bezpośrednio na szafkach lub podstawach metalowych. Złącza technologiczne blatów wykonać z żywicy epoksydowej. Należy tak dopasować rozmiary blatów aby zapewnić minimalną ilość złączy wynikających z maksymalnych długości produkowanych wstęg, płyt (slab). Baterie, zawory wody oraz gazu zastosować typowy osprzęt laboratoryjny, w powłokach chemoodpornych, spełniające wymogi normy PN EN (kurki wykonane z PP). Bateria wodna dwa niezależne pokrętła woda zimna / woda ciepła (WZ/WC) z ruchomą wylewką zakończoną odkręcanym aeratorem (sitkowym dyfuzorem wody). Zawór wody zimnej jedno pokrętło (WZ) z ruchomą wylewką zakończoną odkręcaną oliwką przystosowaną do nakładania węża lub przykręcania pompki laboratoryjnej (gwint 1/2 ). Zawory gazowe wyposażone w blokadę bezpośredniego otwierania zaworu. Oczomyjka blatowa wyposażona w dwupunktową wylewkę oczną, musi posiadać funkcję prysznica bezpieczeństwa; ruchomy korpus wylewki podłączony za pomocą węża zbrojonego (dł. ok. 1,2 m) z przyłączem wody zimnej. Wszelkie podłączenia wod-kan, gazowe, elektryczne oraz informatyczne do istniejących instalacji w budynku należą do Wykonawcy. Wszystkie zlewy i zlewiki muszą być wyposażone w syfony wykonane z polipropylenu. Zlewy oraz zlewiki laboratoryjne wykonane ze spieku ceramicznego, glazurowane w kolorze jasnopopielatym, podklejane do blatów od spodu. Nie dopuszcza się zlewów wpuszczanych w blaty od góry. Nadstawki laboratoryjne ND drabinkowa konstrukcja nadstawek o wysokości 80 cm wykonana w oparciu o profile stalowe zamknięte, spawane o przekroju 20x20 mm (stal kwasoodporna), malowane farbą proszkową epoksydową w kolorze RAL Półki (dwa poziomy) o głębokości 30 cm dla stołów wyspowych oraz 25 cm dla stołów przyściennych, wykonane ze szkła bezpiecznego 3/1/3 mm, umieścić na spawanych ramkach metalowych, za pomocą podkładek gumowych. Szkło szlifowane dookoła. Półki wykonane z płyty melaminowanej lub laminatu HPL bezpośrednio przykręcić (przykleić) do ramek metalowych. Media (elektryka, woda, gaz, gazy techniczne) montowane w nadstawkach, w specjalnych poziomych kanałach (belkach metalowych) podwieszanych pod dolną półką. Zawory wody umieścić bezpośrednio nad zlewikami, montowanymi w blatach. Nadstawki należy wyposażyć w gniazda 230V (hermetyczne IP44 w kolorze popielatym) z każdej strony, ilość gniazd zgodnie ze szczegółowym opisem. Nadstawki montowane bezpośrednio na blatach roboczych. Wymiary, rodzaje i ilości mediów oraz rodzaj materiałów zgodnie z opisem w pkt. II. Nadstawki laboratoryjne NSŁ słupki pionowe o wysokości 80 cm, wykonane z aluminiowych profili zamkniętych 50x150 mm malowanych farbą proszkową epoksydową w kolorze RAL Słupki montowane bezpośrednio do blatów, górny otwór słupka zaślepiony korkiem pcv. Do słupków dokręcane dwa poziomy półek - spawana rama z profili stalowych zamkniętych 20x20 mm (malowana jak słupki), na której należy umieścić, na podkładkach gumowych półkę szklaną szkło bezpieczne 3/1/3 mm dookoła szlifowane o głębokości 30 cm lub 25 cm. Półki wykonane z płyty melaminowanej lub laminatu HPL bezpośrednio przykręcić (przykleić) do ramek metalowych. W każdym słupku zamontować po dwa gniazda 230V, Zał. nr 8 str. 3

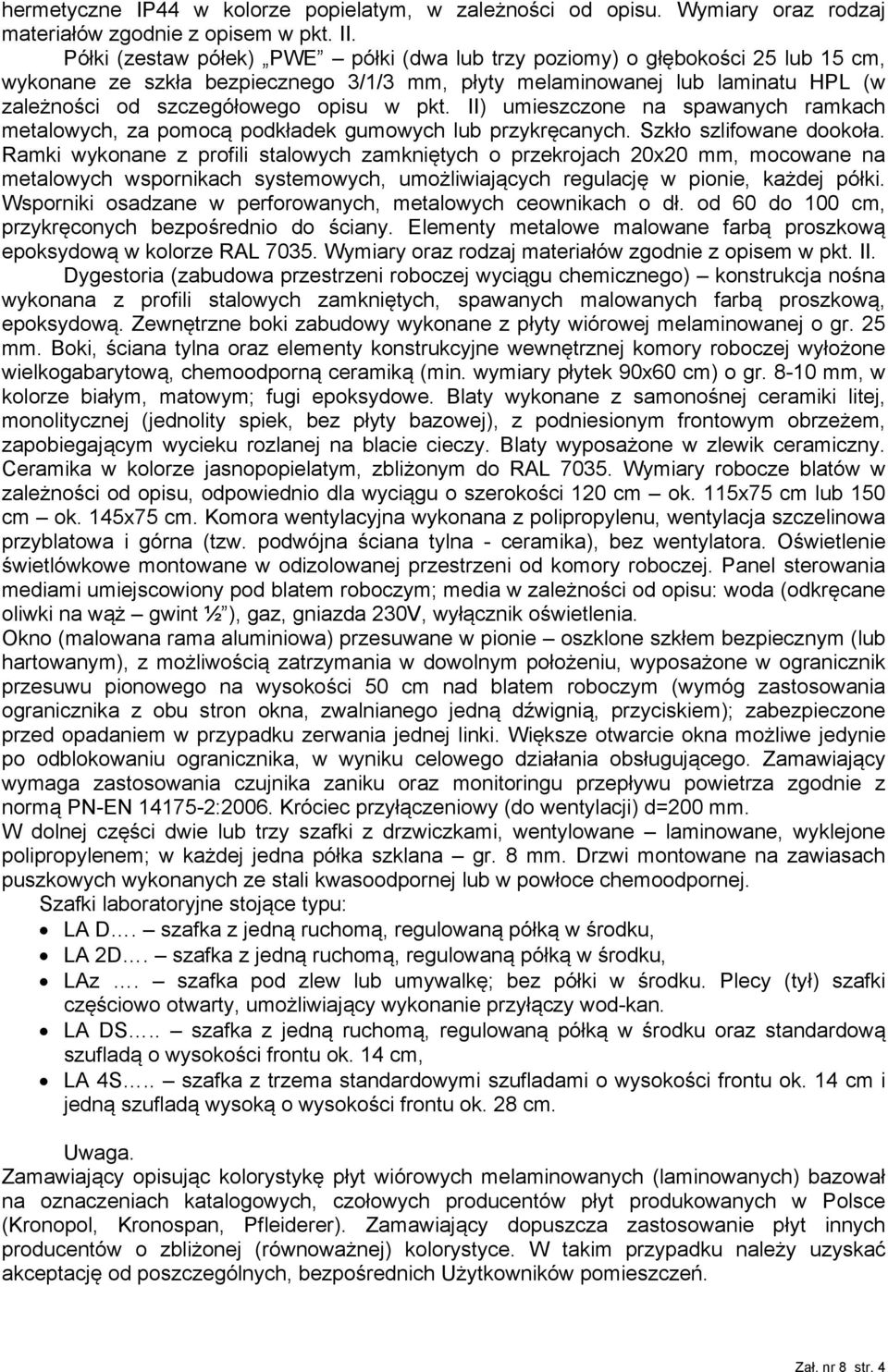

4 hermetyczne IP44 w kolorze popielatym, w zależności od opisu. Wymiary oraz rodzaj materiałów zgodnie z opisem w pkt. II. Półki (zestaw półek) PWE półki (dwa lub trzy poziomy) o głębokości 25 lub 15 cm, wykonane ze szkła bezpiecznego 3/1/3 mm, płyty melaminowanej lub laminatu HPL (w zależności od szczegółowego opisu w pkt. II) umieszczone na spawanych ramkach metalowych, za pomocą podkładek gumowych lub przykręcanych. Szkło szlifowane dookoła. Ramki wykonane z profili stalowych zamkniętych o przekrojach 20x20 mm, mocowane na metalowych wspornikach systemowych, umożliwiających regulację w pionie, każdej półki. Wsporniki osadzane w perforowanych, metalowych ceownikach o dł. od 60 do 100 cm, przykręconych bezpośrednio do ściany. Elementy metalowe malowane farbą proszkową epoksydową w kolorze RAL Wymiary oraz rodzaj materiałów zgodnie z opisem w pkt. II. Dygestoria (zabudowa przestrzeni roboczej wyciągu chemicznego) konstrukcja nośna wykonana z profili stalowych zamkniętych, spawanych malowanych farbą proszkową, epoksydową. Zewnętrzne boki zabudowy wykonane z płyty wiórowej melaminowanej o gr. 25 mm. Boki, ściana tylna oraz elementy konstrukcyjne wewnętrznej komory roboczej wyłożone wielkogabarytową, chemoodporną ceramiką (min. wymiary płytek 90x60 cm) o gr mm, w kolorze białym, matowym; fugi epoksydowe. Blaty wykonane z samonośnej ceramiki litej, monolitycznej (jednolity spiek, bez płyty bazowej), z podniesionym frontowym obrzeżem, zapobiegającym wycieku rozlanej na blacie cieczy. Blaty wyposażone w zlewik ceramiczny. Ceramika w kolorze jasnopopielatym, zbliżonym do RAL Wymiary robocze blatów w zależności od opisu, odpowiednio dla wyciągu o szerokości 120 cm ok. 115x75 cm lub 150 cm ok. 145x75 cm. Komora wentylacyjna wykonana z polipropylenu, wentylacja szczelinowa przyblatowa i górna (tzw. podwójna ściana tylna - ceramika), bez wentylatora. Oświetlenie świetlówkowe montowane w odizolowanej przestrzeni od komory roboczej. Panel sterowania mediami umiejscowiony pod blatem roboczym; media w zależności od opisu: woda (odkręcane oliwki na wąż gwint ½ ), gaz, gniazda 230V, wyłącznik oświetlenia. Okno (malowana rama aluminiowa) przesuwane w pionie oszklone szkłem bezpiecznym (lub hartowanym), z możliwością zatrzymania w dowolnym położeniu, wyposażone w ogranicznik przesuwu pionowego na wysokości 50 cm nad blatem roboczym (wymóg zastosowania ogranicznika z obu stron okna, zwalnianego jedną dźwignią, przyciskiem); zabezpieczone przed opadaniem w przypadku zerwania jednej linki. Większe otwarcie okna możliwe jedynie po odblokowaniu ogranicznika, w wyniku celowego działania obsługującego. Zamawiający wymaga zastosowania czujnika zaniku oraz monitoringu przepływu powietrza zgodnie z normą PN-EN :2006. Króciec przyłączeniowy (do wentylacji) d=200 mm. W dolnej części dwie lub trzy szafki z drzwiczkami, wentylowane laminowane, wyklejone polipropylenem; w każdej jedna półka szklana gr. 8 mm. Drzwi montowane na zawiasach puszkowych wykonanych ze stali kwasoodpornej lub w powłoce chemoodpornej. Szafki laboratoryjne stojące typu: LA D. szafka z jedną ruchomą, regulowaną półką w środku, LA 2D. szafka z jedną ruchomą, regulowaną półką w środku, LAz. szafka pod zlew lub umywalkę; bez półki w środku. Plecy (tył) szafki częściowo otwarty, umożliwiający wykonanie przyłączy wod-kan. LA DS.. szafka z jedną ruchomą, regulowaną półką w środku oraz standardową szufladą o wysokości frontu ok. 14 cm, LA 4S.. szafka z trzema standardowymi szufladami o wysokości frontu ok. 14 cm i jedną szufladą wysoką o wysokości frontu ok. 28 cm. Uwaga. Zamawiający opisując kolorystykę płyt wiórowych melaminowanych (laminowanych) bazował na oznaczeniach katalogowych, czołowych producentów płyt produkowanych w Polsce (Kronopol, Kronospan, Pfleiderer). Zamawiający dopuszcza zastosowanie płyt innych producentów o zbliżonej (równoważnej) kolorystyce. W takim przypadku należy uzyskać akceptację od poszczególnych, bezpośrednich Użytkowników pomieszczeń. Zał. nr 8 str. 4

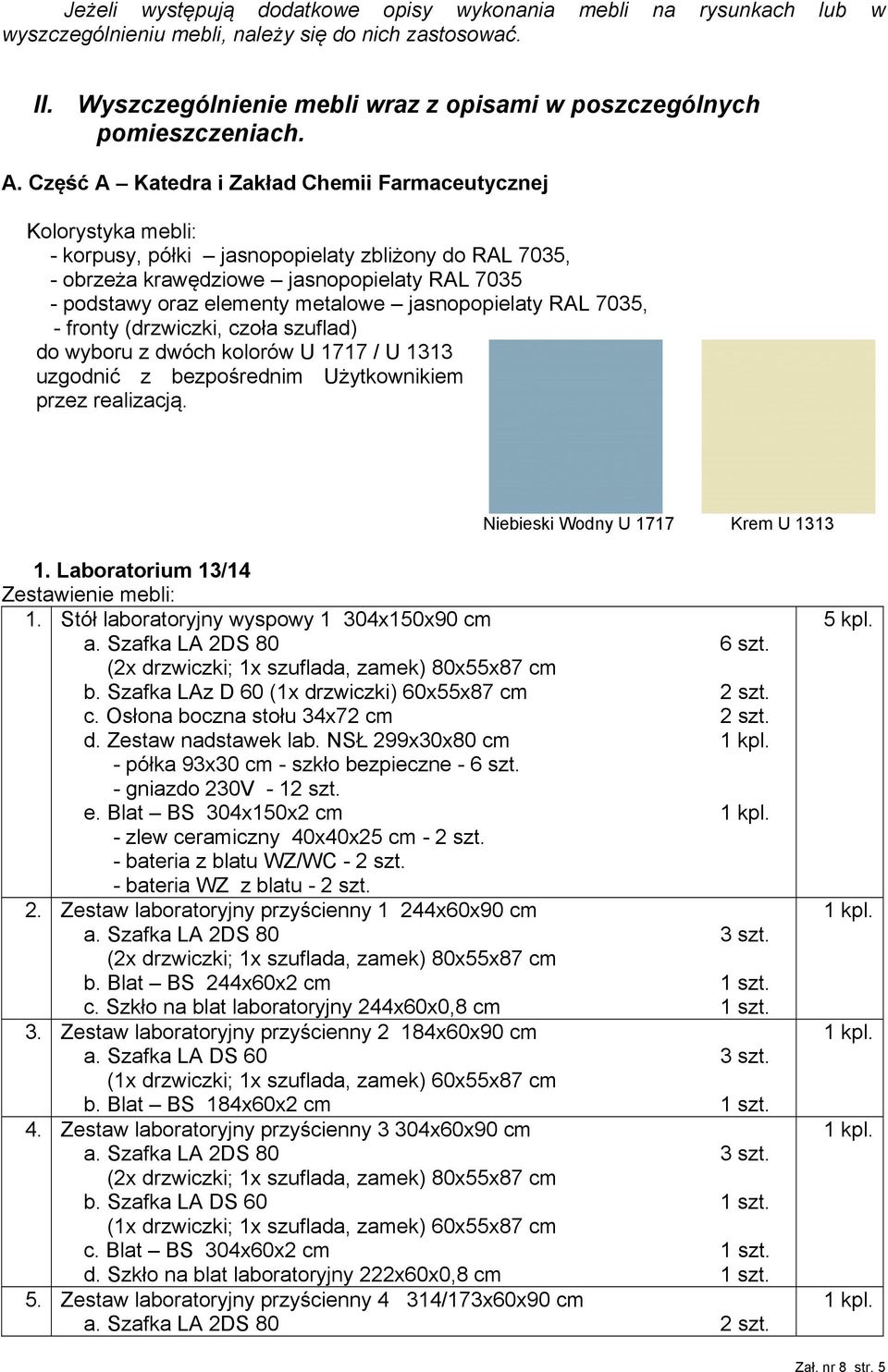

5 Jeżeli występują dodatkowe opisy wykonania mebli na rysunkach lub w wyszczególnieniu mebli, należy się do nich zastosować. II. Wyszczególnienie mebli wraz z opisami w poszczególnych pomieszczeniach. A. Część A Katedra i Zakład Chemii Farmaceutycznej Kolorystyka mebli: - korpusy, półki jasnopopielaty zbliżony do RAL 7035, - obrzeża krawędziowe jasnopopielaty RAL podstawy oraz elementy metalowe jasnopopielaty RAL 7035, - fronty (drzwiczki, czoła szuflad) do wyboru z dwóch kolorów U 1717 / U 1313 uzgodnić z bezpośrednim Użytkownikiem przez realizacją. Niebieski Wodny U 1717 Krem U Laboratorium 13/14 Zestawienie mebli: 1. Stół laboratoryjny wyspowy 1 304x150x90 cm a. Szafka LA 2DS 80 6 szt. (2x drzwiczki; 1x szuflada, zamek) 80x55x87 cm b. Szafka LAz D 60 (1x drzwiczki) 60x55x87 cm 2 szt. c. Osłona boczna stołu 34x72 cm 2 szt. d. Zestaw nadstawek lab. NSŁ 299x30x80 cm - półka 93x30 cm - szkło bezpieczne - 6 szt. - gniazdo 230V - 12 szt. e. Blat BS 304x150x2 cm - zlew ceramiczny 40x40x25 cm - 2 szt. - bateria z blatu WZ/WC - 2 szt. - bateria WZ z blatu - 2 szt. 2. Zestaw laboratoryjny przyścienny 1 244x60x90 cm a. Szafka LA 2DS 80 3 szt. (2x drzwiczki; 1x szuflada, zamek) 80x55x87 cm b. Blat BS 244x60x2 cm 1 szt. c. Szkło na blat laboratoryjny 244x60x0,8 cm 1 szt. 3. Zestaw laboratoryjny przyścienny 2 184x60x90 cm a. Szafka LA DS 60 3 szt. (1x drzwiczki; 1x szuflada, zamek) 60x55x87 cm b. Blat BS 184x60x2 cm 1 szt. 4. Zestaw laboratoryjny przyścienny 3 304x60x90 cm a. Szafka LA 2DS 80 3 szt. (2x drzwiczki; 1x szuflada, zamek) 80x55x87 cm b. Szafka LA DS 60 1 szt. (1x drzwiczki; 1x szuflada, zamek) 60x55x87 cm c. Blat BS 304x60x2 cm 1 szt. d. Szkło na blat laboratoryjny 222x60x0,8 cm 1 szt. 5. Zestaw laboratoryjny przyścienny 4 314/173x60x90 cm a. Szafka LA 2DS 80 2 szt. 5 kpl. Zał. nr 8 str. 5

6 (2x drzwiczki; 1x szuflada, zamek) 80x55x87 cm b. Szafka LA DS 60 2 szt. (1x drzwiczki; 1x szuflada, zamek) 60x55x87 cm c. Szafka narożna LAr 2D 110/89x55x87 cm 1 szt. (2x drzwiczki, zamek) d. Blat BS 254x60x2 cm 1 szt. e. Blat BS 173x60x2 cm 1 szt. 6. Regał LB R2D 80 (2x drzwi, zamek) 80x40x210 cm 2 szt. 7. Szafa wentylowana LAw 2D 80x60x210 cm 2 szt. (2x drzwiczki, zamek, PP, bez czujnika) 8. Dygestorium 150x90x235/275 cm 2 kpl. - blat ceramika lita z podniesionym obrzeżem - zlewik ceramiczny - 1 szt. - 2x woda / 2x gaz - oświetlenie / 3x gniazdo 230V - komora manipulacyja ceramika - 3x szafka wentylowana z drzwiczkami; PP - czujnik zaniku przepływu powietrza 9. Półki wiszące PWE 240x15x60 cm (2x szkło bezpieczne) 2 kpl. 10. Półki wiszące PWE 180x25x60 cm (2x szkło bezpieczne) 11. Półki wiszące PWE 220x15x60 cm (2x szkło bezpieczne) 12. Półki wiszące PWE 300x25x60 cm (2x szkło bezpieczne) 13. Podstawa pod wodę DEMI 40x40x40 cm 1 szt. 14. Oczomyjka z funkcją prysznica 2 szt. 15. Stół 80x60x75 cm (Blat M) 4 szt. 16. Szafa dla studentów na plecaki 90x50x210 cm (15 drzwiczki, zamek) 3 szt. 17. Krzesło obrotowe - KLn 4 szt. 18. Taboret laboratoryjny niski TLn 4 szt. 19. Taboret laboratoryjny wysoki TLw 30 szt. - Poz. 1a szafka zamykana jednym zamkiem montowanym w drzwiczkach. Zastosować zamek blokujący jednocześnie parę drzwiczek i szufladę (zgodnie z ogólnym opisem dla zamków). Powyższy opis dotyczy wszystkich szafek typu LA 2DS..., w którym wskazano wymóg zastosowania zamka (dla wszystkich części). - Poz. 2c blat zestawu dodatkowo przykryty szybą o gr. 8 mm; krawędzie szlifowane dookoła. - Poz. 3a szafka zamykana jednym zamkiem montowanym w drzwiczkach. Zastosować zamek blokujący jednocześnie szufladę i drzwiczki (zgodnie z ogólnym opisem dla zamków). Powyższy opis dotyczy wszystkich szafek typu LA DS..., w którym wskazano wymóg zastosowania zamka (dla wszystkich części). - Poz. 4d blat zestawu dodatkowo przykryty szybą o gr. 8 mm; krawędzie szlifowane dookoła. - Poz. 5c szafka narożna z dwoma niezależnymi drzwiczkami o szerokości ok. 54 i 35 cm (zawiasy montowane do boków szafki). Otwarcie węższych drzwiczek możliwe po otwarciu szerszych. W środku jedna ruchoma, regulowana półka. - Poz. 6 korpus regału podzielony na 5 równych wnęk. Dwie dolne zakryte parą drzwiczek. - Poz. 7 szafa przeznaczona na przechowywanie chemikaliów. Szafa wykonana w całości z płyty wiórowej melaminowanej gr. 18 mm. Wnętrze szafy wyklejone polipropylenem - PP (również drzwiczki). W środku 5 wysuwanych półek w formie tacek (kuwet) wykonanych z PP. Drzwi blokowane zamkiem trzypunktowym baskwilowym (zgodnie z ogólnymi wymogami dla zamków), zabezpieczonym od wewnątrz przed działaniem kwasów i zasad (zamek wydzielony z komory roboczej szafy). Szafa musi zapewniać ok. 30 krotność wymian powietrza w ciągu godziny. W górnej części szafy króciec przyłączeniowy do wentylacji d= mm (w zależności od prac remontowo-budowlanych). Szafa bez wentylatora. Zał. nr 8 str. 6

7 - Poz. 13 podstawka, typu taboret, spawana z profili stalowych zamkniętych o przekrojach 25x25 mm. Blat wykonany z laminatu HPL o gr. 6-8 mm, w kolorze RAL Podstawka stawiana bezpośrednio na blacie Zestawu laboratoryjnego 3. - Poz. 15 podstawa stołu spawana z profili stalowych zamkniętych o przekrojach: rama podblatowa 40x20 mm, nogi 30x30 mm. Nogi zakończone stopkami regulacyjnymi, zgodnie z ogólnym opisem (przystosowanymi do przekroju profili). Blat stołu typu M. - Poz. 16 kolorystykę szaf uzgodnić z bezpośrednim Użytkownikiem (szafy ustawiane w innych pomieszczeniach). Szafę wykonać zgodnie z rysunkiem nr 16. Szafa nie wykazana na rzutach pomieszczenia. 2. Laboratorium 15 Zestawienie mebli: 20. Stół laboratoryjny wyspowy 304x150x90 cm 2 kpl. a. Szafka LA 2DS 80 80x55x87 cm 6 szt. (2x drzwiczki, 1x szuflada, zamek) b. Szafka LA DS 60 60x55x87 cm 1 szt. (1x drzwiczki, 1x szuflada, zamek) c. Szafka pod zlew LAz D 60 60x55x87 cm (1x drzwiczki) 1 szt. d. Osłona boczna stołu 34x72 cm 2 szt. e. Zestaw nadstawek lab. NSŁ 299x30x45 cm - półka 93x30 cm - szkło bezpieczne - 3 szt. - gniazdo 230V - 12 szt - gniazdo informatyczne RJ - 2 szt f. Blat BS 304x150x2 cm - zlew ceramiczny 40x40x25 cm - 1 szt. - zawór WZ z blatu - 1 szt. - bateria z blatu WZ/WC - 1 szt. 21. Zestaw laboratoryjny przyścienny 1 484x75x90 cm a. Szafka LA 2D 80 (2x drzwiczki, zamek) 80x70x87 cm 6 szt. b. Blat BS 484x75x2 cm 1 szt. 22. Zestaw laboratoryjny przyścienny 2 320x40x90 cm a. Szafka LA 2D 80 (2x drzwiczki, zamek) 80x35x87 cm 4 szt. b. Blat PSF 320x40x3 cm 1 szt. 23. Biurko LBK-DS 120x60x75 cm (blat PSF, zamek) 1 szt. 24. Regał na plecaki LA R 90 (6x wnęka) 90x30x90 cm 2 szt. 25. Dygestorium 150x90x235/275 cm 2 kpl. - blat ceramika lita z podniesionym obrzeżem - zlewik ceramiczny - 1 szt. - 2x woda / 2x gaz - oświetlenie / 3x gniazdo 230V - komora manipulacyja ceramika - 3x szafka wentylowana z drzwiczkami; PP - czujnik zaniku przepływu powietrza 26. Szafa wentylowana LAw 2D 80x60x210 cm 1 szt. (2x drzwiczki, zamek, PP, bez czujnika) 27. Zestaw półek wiszących PWE 120x25x60 cm - półka 120x25 cm - szkło bezpieczne - 2 szt. 28. Szafka wisząca LW D 40 (1x drzwiczki, zamek) 40x32x70 cm 1 szt. 29. Regał wiszący LW R 80 80x30x70 cm 1 szt. 30. Wyciąg stanowiskowy, ruchomy 2 szt. 31. Oczomyjka blatowa z funkcją prysznica 1 szt. 32. Taboret laboratoryjny wysoki TLw 18 szt. 33. Krzesło laboratoryjne, komputerowe KLnp 1 szt. Zał. nr 8 str. 7

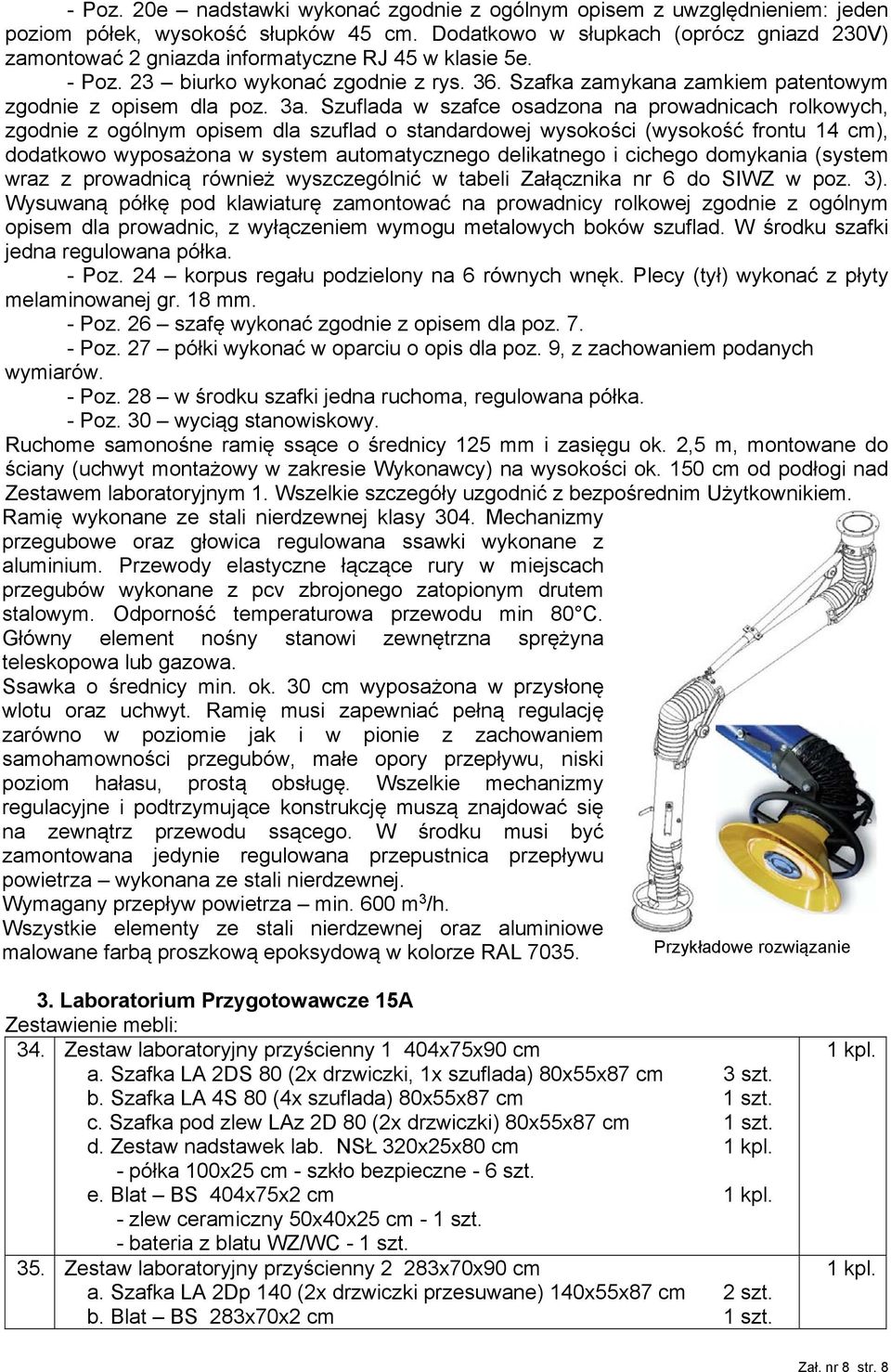

8 - Poz. 20e nadstawki wykonać zgodnie z ogólnym opisem z uwzględnieniem: jeden poziom półek, wysokość słupków 45 cm. Dodatkowo w słupkach (oprócz gniazd 230V) zamontować 2 gniazda informatyczne RJ 45 w klasie 5e. - Poz. 23 biurko wykonać zgodnie z rys. 36. Szafka zamykana zamkiem patentowym zgodnie z opisem dla poz. 3a. Szuflada w szafce osadzona na prowadnicach rolkowych, zgodnie z ogólnym opisem dla szuflad o standardowej wysokości (wysokość frontu 14 cm), dodatkowo wyposażona w system automatycznego delikatnego i cichego domykania (system wraz z prowadnicą również wyszczególnić w tabeli Załącznika nr 6 do SIWZ w poz. 3). Wysuwaną półkę pod klawiaturę zamontować na prowadnicy rolkowej zgodnie z ogólnym opisem dla prowadnic, z wyłączeniem wymogu metalowych boków szuflad. W środku szafki jedna regulowana półka. - Poz. 24 korpus regału podzielony na 6 równych wnęk. Plecy (tył) wykonać z płyty melaminowanej gr. 18 mm. - Poz. 26 szafę wykonać zgodnie z opisem dla poz Poz. 27 półki wykonać w oparciu o opis dla poz. 9, z zachowaniem podanych wymiarów. - Poz. 28 w środku szafki jedna ruchoma, regulowana półka. - Poz. 30 wyciąg stanowiskowy. Ruchome samonośne ramię ssące o średnicy 125 mm i zasięgu ok. 2,5 m, montowane do ściany (uchwyt montażowy w zakresie Wykonawcy) na wysokości ok. 150 cm od podłogi nad Zestawem laboratoryjnym 1. Wszelkie szczegóły uzgodnić z bezpośrednim Użytkownikiem. Ramię wykonane ze stali nierdzewnej klasy 304. Mechanizmy przegubowe oraz głowica regulowana ssawki wykonane z aluminium. Przewody elastyczne łączące rury w miejscach przegubów wykonane z pcv zbrojonego zatopionym drutem stalowym. Odporność temperaturowa przewodu min 80 C. Główny element nośny stanowi zewnętrzna sprężyna teleskopowa lub gazowa. Ssawka o średnicy min. ok. 30 cm wyposażona w przysłonę wlotu oraz uchwyt. Ramię musi zapewniać pełną regulację zarówno w poziomie jak i w pionie z zachowaniem samohamowności przegubów, małe opory przepływu, niski poziom hałasu, prostą obsługę. Wszelkie mechanizmy regulacyjne i podtrzymujące konstrukcję muszą znajdować się na zewnątrz przewodu ssącego. W środku musi być zamontowana jedynie regulowana przepustnica przepływu powietrza wykonana ze stali nierdzewnej. Wymagany przepływ powietrza min. 600 m 3 /h. Wszystkie elementy ze stali nierdzewnej oraz aluminiowe malowane farbą proszkową epoksydową w kolorze RAL Przykładowe rozwiązanie 3. Laboratorium Przygotowawcze 15A Zestawienie mebli: 34. Zestaw laboratoryjny przyścienny 1 404x75x90 cm a. Szafka LA 2DS 80 (2x drzwiczki, 1x szuflada) 80x55x87 cm 3 szt. b. Szafka LA 4S 80 (4x szuflada) 80x55x87 cm 1 szt. c. Szafka pod zlew LAz 2D 80 (2x drzwiczki) 80x55x87 cm 1 szt. d. Zestaw nadstawek lab. NSŁ 320x25x80 cm - półka 100x25 cm - szkło bezpieczne - 6 szt. e. Blat BS 404x75x2 cm - zlew ceramiczny 50x40x25 cm - 1 szt. - bateria z blatu WZ/WC - 1 szt. 35. Zestaw laboratoryjny przyścienny 2 283x70x90 cm a. Szafka LA 2Dp 140 (2x drzwiczki przesuwane) 140x55x87 cm 2 szt. b. Blat BS 283x70x2 cm 1 szt. Zał. nr 8 str. 8

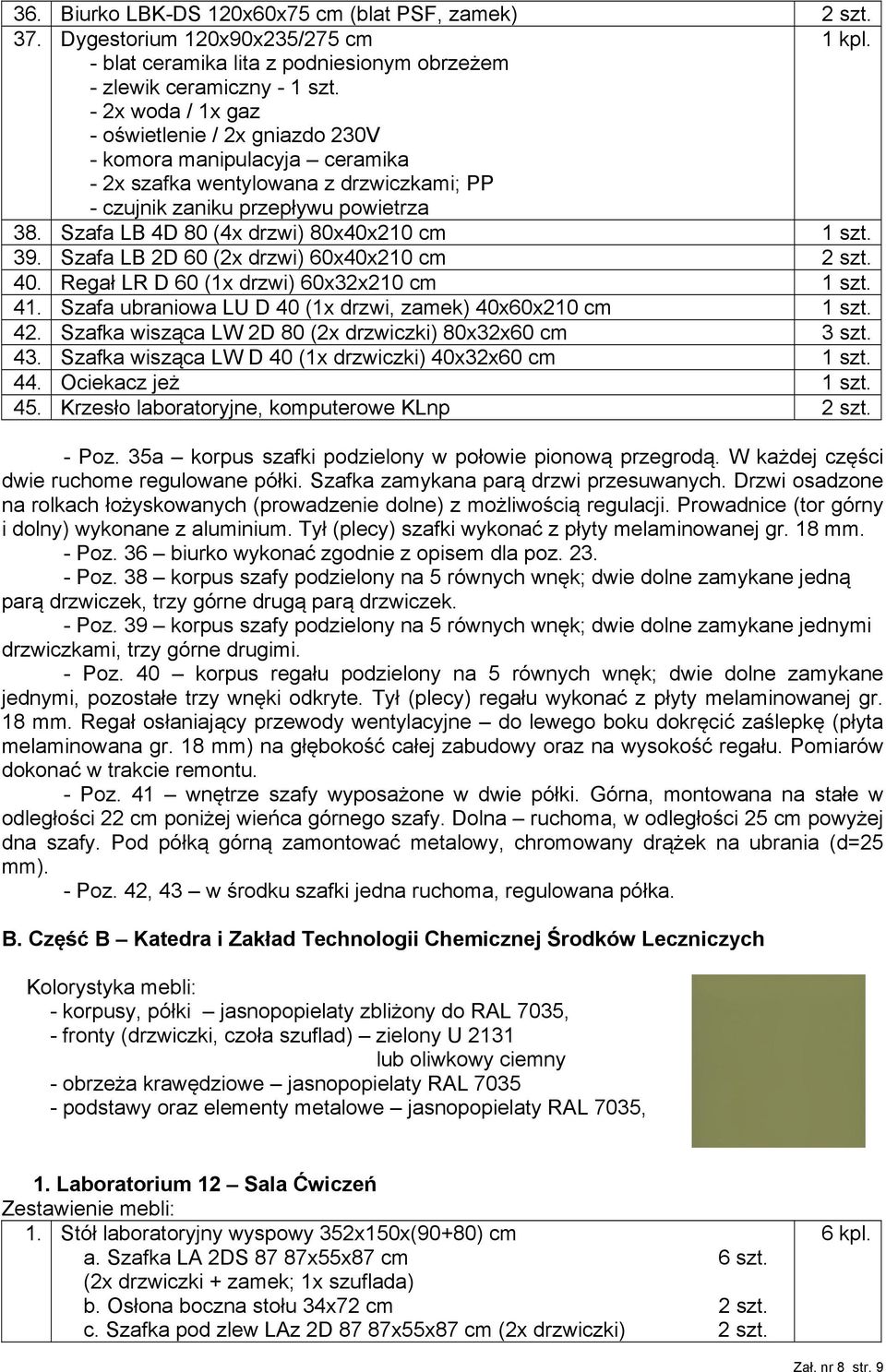

9 36. Biurko LBK-DS 120x60x75 cm (blat PSF, zamek) 2 szt. 37. Dygestorium 120x90x235/275 cm - blat ceramika lita z podniesionym obrzeżem - zlewik ceramiczny - 1 szt. - 2x woda / 1x gaz - oświetlenie / 2x gniazdo 230V - komora manipulacyja ceramika - 2x szafka wentylowana z drzwiczkami; PP - czujnik zaniku przepływu powietrza 38. Szafa LB 4D 80 (4x drzwi) 80x40x210 cm 1 szt. 39. Szafa LB 2D 60 (2x drzwi) 60x40x210 cm 2 szt. 40. Regał LR D 60 (1x drzwi) 60x32x210 cm 1 szt. 41. Szafa ubraniowa LU D 40 (1x drzwi, zamek) 40x60x210 cm 1 szt. 42. Szafka wisząca LW 2D 80 (2x drzwiczki) 80x32x60 cm 3 szt. 43. Szafka wisząca LW D 40 (1x drzwiczki) 40x32x60 cm 1 szt. 44. Ociekacz jeż 1 szt. 45. Krzesło laboratoryjne, komputerowe KLnp 2 szt. - Poz. 35a korpus szafki podzielony w połowie pionową przegrodą. W każdej części dwie ruchome regulowane półki. Szafka zamykana parą drzwi przesuwanych. Drzwi osadzone na rolkach łożyskowanych (prowadzenie dolne) z możliwością regulacji. Prowadnice (tor górny i dolny) wykonane z aluminium. Tył (plecy) szafki wykonać z płyty melaminowanej gr. 18 mm. - Poz. 36 biurko wykonać zgodnie z opisem dla poz Poz. 38 korpus szafy podzielony na 5 równych wnęk; dwie dolne zamykane jedną parą drzwiczek, trzy górne drugą parą drzwiczek. - Poz. 39 korpus szafy podzielony na 5 równych wnęk; dwie dolne zamykane jednymi drzwiczkami, trzy górne drugimi. - Poz. 40 korpus regału podzielony na 5 równych wnęk; dwie dolne zamykane jednymi, pozostałe trzy wnęki odkryte. Tył (plecy) regału wykonać z płyty melaminowanej gr. 18 mm. Regał osłaniający przewody wentylacyjne do lewego boku dokręcić zaślepkę (płyta melaminowana gr. 18 mm) na głębokość całej zabudowy oraz na wysokość regału. Pomiarów dokonać w trakcie remontu. - Poz. 41 wnętrze szafy wyposażone w dwie półki. Górna, montowana na stałe w odległości 22 cm poniżej wieńca górnego szafy. Dolna ruchoma, w odległości 25 cm powyżej dna szafy. Pod półką górną zamontować metalowy, chromowany drążek na ubrania (d=25 mm). - Poz. 42, 43 w środku szafki jedna ruchoma, regulowana półka. B. Część B Katedra i Zakład Technologii Chemicznej Środków Leczniczych Kolorystyka mebli: - korpusy, półki jasnopopielaty zbliżony do RAL 7035, - fronty (drzwiczki, czoła szuflad) zielony U 2131 lub oliwkowy ciemny - obrzeża krawędziowe jasnopopielaty RAL podstawy oraz elementy metalowe jasnopopielaty RAL 7035, 1. Laboratorium 12 Sala Ćwiczeń Zestawienie mebli: 1. Stół laboratoryjny wyspowy 352x150x(90+80) cm a. Szafka LA 2DS 87 87x55x87 cm 6 szt. (2x drzwiczki + zamek; 1x szuflada) b. Osłona boczna stołu 34x72 cm 2 szt. c. Szafka pod zlew LAz 2D 87 87x55x87 cm (2x drzwiczki) 2 szt. 6 kpl. Zał. nr 8 str. 9

10 d. Zestaw nadstawek lab. ND 344x30x80 cm - półka 112x30 cm - laminat HPL - 6 szt. - gniazdo 230V - 12 szt - zawór Gaz podwójny (z nadstawki) - 2 szt. - zawór WZ podwójny (z nadstawki) - 1 szt. e. Blat BS 352x150x2 cm - zawór WZ z blatu - 4 szt. - zawór WZ/WC z blatu - 2 szt. - zlew ceramiczny ok. 53x38x25 cm - 2 szt. - zlewik ceramiczny - 1 szt. 2. Zestaw laboratoryjny przyścienny 1 645x75x90 cm a. Szafka LA 2D 80 (2x drzwiczki + zamek) 80x63x87 cm 8 szt. b. Blat BS 645x75x2 cm 3. Zestaw laboratoryjny przyścienny 2 384x60x90 cm a. Szafka LA 2D 80 (2x drzwiczki + zamek) 80x55x87 cm 4 szt. b. Szafka LA D 60 (1x drzwiczki + zamek) 60x55x87 cm 1 szt. c. Blat BS 384x60x2 cm 4. Ociekacz na szkło lab jeż (montowany do nadstawek) 12 szt. 5. Regał LA R 90 90x45x210 cm (15x wnęka) 2 szt. 6. Dygestorium 150x90x235/275 cm 6 kpl. - blat ceramika lita z podniesionym obrzeżem - zlewik ceramiczny - 1 szt. - 2x woda / 1x gaz - oświetlenie / 3x gniazdo 230V - komora manipulacyja ceramika - 3x szafka wentylowana z drzwiczkami; PP - czujnik zaniku przepływu powietrza 7. Oczomyjka z funkcją prysznica 2 szt. 8. Krzesło laboratoryjne KLn 6 szt. - Poz. 1a drzwiczki szafki blokowane jednym zamkiem, szuflada bez zamka. Wymóg zastosowania dodatkowej, poziomej wewnętrznej przegrody pod szufladą. - Poz. 1d półki nadstawki wykonane z laminatu HPL gr. 6-8 mm. - Poz. 5 korpus regału podzielony na 15 równych wnęk, w 3 kolumnach. Regał przeznaczony na plecaki dla studentów. 2. Laboratorium 13 Pokój przygotowawczy Zestawienie mebli: 9. Zestaw laboratoryjny przyścienny 1 444x75x90 cm a. Szafka LA 2DS 80 (2x drzwiczki, 1x szuflada) 80x55x87 cm 3 szt. b. Szafka LA DS 60 (1x drzwiczki, 1x szuflada) 60x55x87 cm 2 szt. c. Szafka pod zlew LAz 2D 80 (2x drzwiczki) 80x55x87 cm 1 szt. d. Zestaw nadstawek laboratoryjnych ND 260x25x110 - półka 117x25 cm - płyta melaminowana - 3 szt. - półka 137x25 cm - płyta melaminowana - 3 szt. e. Blat BS 444x75x2 cm - zlew ceramiczny ok. 53x38x25 cm - 1 szt. - zlewik ceramiczny - 2 szt. - podwójny zawór gazu z blatu - 1 szt. - bateria z blatu WZ/WC - 1 szt. - zawór WZ z blatu - 4 szt. 10. Zestaw laboratoryjny przyścienny 2 444x60x90 cm a. Szafka LA 2DS 80 (2x drzwiczki, 1x szuflada) 80x55x87 cm 3 szt. b. Szafka LA DS 60 (1x drzwiczki, 1x szuflada) 60x55x87 cm 1 szt. c. Stół wagowy w zabudowie blatowej 80x60x87 cm 1 szt. Zał. nr 8 str. 10

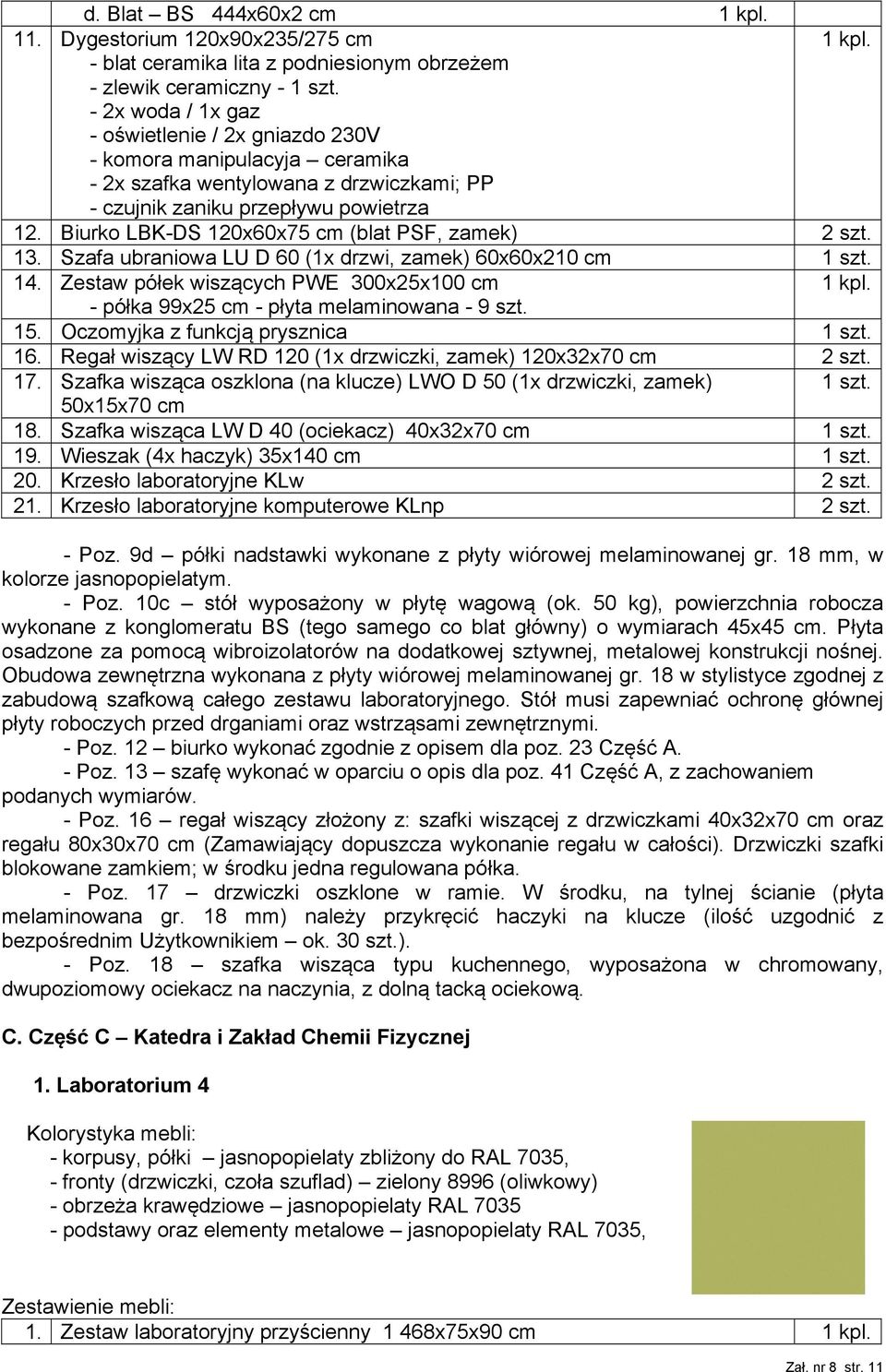

11 d. Blat BS 444x60x2 cm 11. Dygestorium 120x90x235/275 cm - blat ceramika lita z podniesionym obrzeżem - zlewik ceramiczny - 1 szt. - 2x woda / 1x gaz - oświetlenie / 2x gniazdo 230V - komora manipulacyja ceramika - 2x szafka wentylowana z drzwiczkami; PP - czujnik zaniku przepływu powietrza 12. Biurko LBK-DS 120x60x75 cm (blat PSF, zamek) 2 szt. 13. Szafa ubraniowa LU D 60 (1x drzwi, zamek) 60x60x210 cm 1 szt. 14. Zestaw półek wiszących PWE 300x25x100 cm - półka 99x25 cm - płyta melaminowana - 9 szt. 15. Oczomyjka z funkcją prysznica 1 szt. 16. Regał wiszący LW RD 120 (1x drzwiczki, zamek) 120x32x70 cm 2 szt. 17. Szafka wisząca oszklona (na klucze) LWO D 50 (1x drzwiczki, zamek) 1 szt. 50x15x70 cm 18. Szafka wisząca LW D 40 (ociekacz) 40x32x70 cm 1 szt. 19. Wieszak (4x haczyk) 35x140 cm 1 szt. 20. Krzesło laboratoryjne KLw 2 szt. 21. Krzesło laboratoryjne komputerowe KLnp 2 szt. - Poz. 9d półki nadstawki wykonane z płyty wiórowej melaminowanej gr. 18 mm, w kolorze jasnopopielatym. - Poz. 10c stół wyposażony w płytę wagową (ok. 50 kg), powierzchnia robocza wykonane z konglomeratu BS (tego samego co blat główny) o wymiarach 45x45 cm. Płyta osadzone za pomocą wibroizolatorów na dodatkowej sztywnej, metalowej konstrukcji nośnej. Obudowa zewnętrzna wykonana z płyty wiórowej melaminowanej gr. 18 w stylistyce zgodnej z zabudową szafkową całego zestawu laboratoryjnego. Stół musi zapewniać ochronę głównej płyty roboczych przed drganiami oraz wstrząsami zewnętrznymi. - Poz. 12 biurko wykonać zgodnie z opisem dla poz. 23 Część A. - Poz. 13 szafę wykonać w oparciu o opis dla poz. 41 Część A, z zachowaniem podanych wymiarów. - Poz. 16 regał wiszący złożony z: szafki wiszącej z drzwiczkami 40x32x70 cm oraz regału 80x30x70 cm (Zamawiający dopuszcza wykonanie regału w całości). Drzwiczki szafki blokowane zamkiem; w środku jedna regulowana półka. - Poz. 17 drzwiczki oszklone w ramie. W środku, na tylnej ścianie (płyta melaminowana gr. 18 mm) należy przykręcić haczyki na klucze (ilość uzgodnić z bezpośrednim Użytkownikiem ok. 30 szt.). - Poz. 18 szafka wisząca typu kuchennego, wyposażona w chromowany, dwupoziomowy ociekacz na naczynia, z dolną tacką ociekową. C. Część C Katedra i Zakład Chemii Fizycznej 1. Laboratorium 4 Kolorystyka mebli: - korpusy, półki jasnopopielaty zbliżony do RAL 7035, - fronty (drzwiczki, czoła szuflad) zielony 8996 (oliwkowy) - obrzeża krawędziowe jasnopopielaty RAL podstawy oraz elementy metalowe jasnopopielaty RAL 7035, Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny 1 468x75x90 cm Zał. nr 8 str. 11

12 a. Szafka LA DS 60 (1x drzwiczki, 1x szuflada) 60x60x87 cm 3 szt. b. Osłona podblatowa stołu 60x72 cm 1 szt. c. Szafka pod zlew LAz 2D 80 (2x drzwiczki) 80x60x87 cm 1 szt. d. Stół wagowy w zabudowie blatowej 80x75x87 cm 1 szt. e. Blat BS 468x75x2 cm - zlew ceramiczny 50x40x25 cm - 1 szt. - bateria z blatu WZ/WC - 1 szt. - oczomyjka z funkcją prysznica - 1 szt. 2. Zestaw laboratoryjny przyścienny 2 304x75x90 cm a. Szafka LA DS 60 (1x drzwiczki, 1x szuflada) 60x60x87 cm 4 szt. b. Osłona podblatowa stołu 60x72 cm 1 szt. c. Blat BS 304x75x2 cm 1 szt. 3. Biurko 170x65x75 cm a. Szafka LA DS 40 (1x drzwiczki, 1x szuflada, zamek) 1 szt. 40x55x73 cm b. Półka pod PC 1 szt. c. Wysuwana półka pod klawiaturę 75x35 cm 1 szt. d. Konstrukcja metalowa biurka z osłoną tylną e. Blat M 170x65x2,5 cm 1 szt. 4. Szafka wisząca LW 2D 80 (2x drzwiczki) 80x32x60 cm 1 szt. 5. Szafka wisząca LW D 60 (1x drzwiczki) 60x32x60 cm 1 szt. 6. Dygestorium 120x90x235/275 cm - blat ceramika lita z podniesionym obrzeżem - zlewik ceramiczny - 1 szt. - 2x woda / 1x gaz - oświetlenie / 2x gniazdo 230V - komora manipulacyja ceramika - 2x szafka wentylowana z drzwiczkami; PP - czujnik zaniku przepływu powietrza 7. Szafka z blatem LA 6S (6x szuflada, zamek) 80x50x90 cm 1 szt. 8. Regał laboratoryjny LR D 40 (1x drzwi + zamek) 40x40x210 cm 1 szt. 9. Szafa laboratoryjna ubraniowa LUB D 60 (1x drzwi, zamek) 60x40x210 cm 1 szt. 10. Regał - nadstawka na biurko 65x30x135 cm 1 szt. 11. Szafka pod drukarkę LA 2D 80x57x80 cm (2x drzwi, zamek) 1 szt. 12. Taboret laboratoryjny wysoki TLw 3 szt. - Poz. 1d stół wagowy wykonać w oparciu o opis dla poz. 10c Część B, z zachowaniem podanych wymiarów. - Poz. 3 biurko wykonać zgodnie z rys. 28. Szafka biurka wykonana zgodnie z opisem dla szafki biurka LBK-DS z poz. 23 Część A. Wysuwaną półkę pod klawiaturę zamontować na prowadnicy rolkowej zgodnie z ogólnym opisem dla prowadnic, z wyłączeniem wymogu metalowych boków szuflad. Półkę pod komputer typu PC MidiTower przykręcić do metalowej podstawy oraz połączyć z osłoną tylna. - Poz. 4, 5 w środku jedna regulowana półka. - Poz. 7 szafka o wymiarach 80x46x88 cm, wyposażona w sześć równych szuflad (wysokość fronty ok. 23,8 cm) po 3 szt. w dwóch kolumnach (wymóg zastosowania wewnętrznej, pionowej przegrody). Szuflady osadzone na prowadnicach rolkowych zgodnie z ogólnym opisem dla szuflad wysokich. Wszystkie sześć szuflad blokowane centralnie jednym zamkiem, osadzonym w górnej szufladzie Szafka przykryta blatem BS o wymiarach 81x50 cm. - Poz. 8 - regał wykonać w oparciu o opis dla poz. 40 Część A, z zachowaniem podanych wymiarów. - Poz. 9 szafa ubraniowa z drążkiem prostopadłym do płaszczyzny drzwi. Wnętrze szafy wyposażone w dwie półki; górna montowana na stałe w odległości 22 cm poniżej wieńca górnego szafy. Dolna ruchoma, w odległości 25 cm powyżej dna szafy. Pod półką górną zamontować metalowy, wysuwany drążek na ubrania. Zał. nr 8 str. 12

13 - Poz. 10 regał nadstawka na biurko z poz. 3. Dwie górne przestrzenie o wysokości identycznej jak w regale z poz. 9 (ok cm), dolna przestrzeń wynikowa ok. 56 cm. Plecy (tył regału wykonany z płyty melaminowanej gr. 18 mm. - Poz. 11 kolorystykę szafki uzgodnić z bezpośrednim Użytkownikiem (możliwość ustawienia mebla w innym pomieszczeniu). Korpus szafki podzielony wewnętrzną pionową przegrodą na dwie równe części. W każdej części po dwie regulowane półki. Blat szafki M. Szafka nie wykazana na rzutach pomieszczenia. 2. Laboratorium 10 Kolorystyka mebli: - korpusy, półki jasnopopielaty zbliżony do RAL 7035, - fronty (drzwiczki, czoła szuflad) niebieski U125 - obrzeża krawędziowe jasnopopielaty RAL podstawy oraz elementy metalowe jasnopopielaty RAL 7035, Zestawienie mebli: 13. Stół laboratoryjny wyspowy 1 304x150x(90+80) cm a. Szafka LA DS 60 (1x drzwiczki; 1x szuflada) 60x55x87 cm 6 szt. b. Osłona podblatowa stołu 60x72 cm 4 szt. c. Osłona boczna stołu 34x72 cm 2 szt. d. Zestaw nadstawek lab. NSŁ 290x30x80 cm - półka 90x30 cm - szkło bezpieczne - 6 szt. - gniazdo 230V - 12 szt e. Blat BS 304x150x2 cm - zawór Gaz podwójny z blatu - 1 szt. 14. Zestaw laboratoryjny przyścienny 1 460/60x140/60x90 cm a. Szafka LA DS 40 (1x drzwiczki; 1x szuflada) 40x55x87 cm 4 szt. b. Szafka LA D 55 (1x drzwiczki) 55x55x87 cm 1 szt. c. Szafka pod zlew LAz 2D 80 (2x drzwiczki) 80x55x87 cm 1 szt. d. Blat BS 460x60x2 cm e. Blat BS 80x60x2 cm - zlew ceramiczny 50x40x25 cm - 1 szt. - bateria z blatu WZ/WC - 1 szt. - oczomyjka z funkcją prysznica - 1 szt. 15. Ociekacz na szkło lab - jeż 1 szt. 16. Półka wisząca na destylarkę 50x45x32 cm (blat HPL) 1 szt. 17. Zestaw laboratoryjny przyścienny 2 260/75x288/60x90 cm a. Szafka LA D 60 (1x drzwiczki) 60x55x87 cm 3 szt. b. Szafka LA 4S 60 (4x szuflada) 60x55x87 cm 1 szt. c. Szafka LA 4S 50 (4x szuflada) 50x55x87 cm 1 szt. d. Szafka LA 2D 80 (2x drzwiczki) 80x55x87 cm 1 szt. e. Regał LA R 60 60x53x87 cm 1 szt. f. Blat BS 200x75x2 cm g. Blat BS 288x60x2 cm 18. Zestaw laboratoryjny wyspowy 2 235x104x90 cm a. Szafka LA DS 40 (1x drzwiczki, 1x szuflada) 40x50x87 cm 2 szt. b. Szafka pod zlew LAz 2D 100 (2x drzwiczki) 100x55x87 cm 1 szt. c. Regał LA R x53x87 cm 1 szt. d. Nadstawka lab. NSŁ 140x25x80 cm - półka 130x25 cm - szkło bezpieczne - 2 szt. e. Blat BS 235x104x2 cm - zlew ceramiczny 50x40x25 cm - 1 szt. Zał. nr 8 str. 13

14 - bateria z blatu WZ/WC - 1 szt. 19. Zestaw laboratoryjny przyścienny 3 131x60x90 cm a. Szafka LA DS 50 (1x drzwiczki, 1x szuflada) 50x55x87 cm 1 szt. b. Stół wagowy w zabudowie blatowej 80x60x87 cm 1 szt. c. Blat BS 131x60x2 cm 1 szt. 20. Dygestorium 150x90x235/275 cm - blat ceramika lita z podniesionym obrzeżem - zlewik ceramiczny - 1 szt. - 2x woda / 1x gaz - oświetlenie / 3x gniazdo 230V - komora manipulacyja ceramika - 3x szafka wentylowana z drzwiczkami; PP - czujnik zaniku przepływu powietrza 21. Szafa laboratoryjna LB 4D 80 (4x drzwi, zamki) 80x48x210 cm 2 szt. 22. Stół 130x65x75 cm (blat M) 1 szt. 23. Szafa ubraniowa LU 2D 80x57x210 cm (2x drzwi, zamek) 2 szt. 24. Szafa ubraniowa LU D 50x57x210 cm (1x drzwi, zamek) 2 szt. 25. Szafa ubraniowa LU D 60x57x210 cm (1x drzwi, zamek) 2 szt. 26. Taboret laboratoryjny wysoki TLw 18 szt. - Poz. 16 konstrukcja spawana z profili stalowych zamkniętych 30x30 mm. Blat półki wykonany z laminatu HPL o gr mm. Obciążenie półki ok. 40 kg. - Poz. 19b stół wagowy wykonać w oparciu o opis dla poz. 10c Część B, z zachowaniem podanych wymiarów. - Poz. 21 korpus szafy podzielony na 5 równych wnęk; dwie dolne zamykane jedną parą drzwiczek, trzy górne drugą parą drzwiczek. Pary drzwiczek blokowane zamkami trzypunktowymi baskwilowymi (zgodnie z ogólnymi wymogami dla zamków). - Poz. 22 podstawa stołu spawana z profili stalowych zamkniętych o przekrojach: rama podblatowa 40x20 mm, nogi 30x30 mm. Nogi zakończone stopkami regulacyjnymi, zgodnie z ogólnym opisem (przystosowanymi do przekroju profili). Blat stołu typu M. - Poz. 23, 24, 25 kolorystykę szaf uzgodnić z bezpośrednim Użytkownikiem (szafy ustawiane w innych, różnych pomieszczeniach). Wnętrze szafy wyposażone w dwie półki. Górna, montowana na stałe w odległości 22 cm poniżej wieńca górnego szafy. Dolna ruchoma, w odległości 25 cm powyżej dna szafy. Pod półką górną zamontować metalowy, chromowany drążek na ubrania (d=25 mm). Drzwi w szafie z poz. 23 blokowane zamkiem baskwilowym, trzypunktowym (zgodnie z ogólnymi wymogami dla zamków). Szafy nie wykazane na rzutach pomieszczenia. D. Część D Katedra Farmacji Stosowanej Kolorystyka mebli: - korpusy, półki jasnopopielaty zbliżony do RAL 7035, - fronty (drzwiczki, czoła szuflad) niebieski U obrzeża krawędziowe jasnopopielaty RAL podstawy oraz elementy metalowe jasnopopielaty RAL 7035, 1. Laboratorium Przygotowawcze 114 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny 1 487x60x90 cm a. Szafka LA 2DS 80 (2x drzwiczki, 1x szuflada, zamek) 80x55x87 cm b. Szafka LA DS 50 (1x drzwiczki, 1x szuflada, zamek) 50x55x87 cm 3 szt. 2 szt. Zał. nr 8 str. 14

15 c. Szafka LA DS 60 1 szt. (1x drzwiczki, 1x szuflada, zamek) 60x55x87 cm d. Szafka pod zlew LAz 2D 80 (2x drzwiczki) 80x55x87 cm 1 szt. e. Blat BS 487x60x2 cm - zlew ceramiczny 50x40x25 cm - 1 szt. - bateria z blatu WZ/WC - 1 szt. 2. Stół pod komorę klimatyczną 140x70x120 cm (blat BS) 1 szt. 3. Stół składany 115x70x75 cm (Blat M) 2 szt. 4. Stół 70x70x75 cm (Blat M) 1 szt. 5. Szafka wisząca LW 2D 80 (2x drzwiczki, zamek) 80x32x60 cm 2 szt. 6. Szafka wisząca oszklona LWO D 50 2 szt. (1x drzwiczki, 2x półka szklana, zamek) 50x32x60 cm 7. Ociekacz jeż 1 szt. 8. Zestaw półek wiszących PWE 140x25x80 cm 9. Krzesło KS 10 szt. - Poz. 2 podstawa stołu spawana z profili stalowych zamkniętych o przekrojach: rama podblatowa oraz stężenia dolne nóg 40x20 mm, nogi 40x40 mm. Nogi zakończone stopkami regulacyjnymi, zgodnie z ogólnym opisem (przystosowanymi do przekroju profili). Blat stołu typu BS. - Poz. 3 podstawa stołu spawana z profili stalowych zamkniętych o przekrojach: rama podblatowa 40x20 mm, nogi 25x25 mm. Nogi zakończone stopkami regulacyjnymi, zgodnie z ogólnym opisem. Nogi montowane na zawiasach umożliwiających ich złożenie w płaszczyźnie blatu. Blat stołu typu M o gr. 18 mm. Rozwiązania techniczne oraz szczegóły konstrukcyjne uzgodnić z bezpośrednim Użytkownikiem. - Poz. 4 podstawa stołu spawana z profili stalowych zamkniętych o przekrojach: rama podblatowa 40x20 mm, nogi 25x25 mm. Nogi zakończone stopkami regulacyjnymi, zgodnie z ogólnym opisem. Blat stołu typu M o gr. 18 mm. Stół wykonać w stylistyce stołu z poz Poz. 5 drzwiczki oszklone w ramie. W środku dwie regulowane, szklane półki (szkło szlifowane dookoła gr. 6 mm) - Poz. 8 konstrukcja półek zgodnie z ogólnym opisem. Półki wykonane z płyty melaminowanej gr. 18 mm. Zał. nr 8 str. 15

16 III. Krzesła Załączone poniżej rysunki (zdjęcia) mają charakter poglądowy, obrazujące tylko kształty i stylistykę, której Zamawiający wymaga. Zamawiający dopuszcza tolerancję wymiarową w zakresie +/- 5 %. 1. Taboret laboratoryjny wysoki TLw Siedzisko o średnicy cm wykonane ze sklejki oblanej spienioną pianką poliuretanową. Regulacja wysokości za pomocą podnośnika pneumatycznego (skok 25 cm). Pięcioramienna metalowa, chromowana podstawa, w której osadzone są stopki. Taboret wyposażony w regulowany metalowy, chromowany podnóżek. Wysokość siedziska min. 570 mm, Wysokość siedziska max 820 mm. 2. Taboret laboratoryjny niski TLn Siedzisko o średnicy cm wykonane ze sklejki oblanej spienioną pianką poliuretanową. Regulacja wysokości za pomocą podnośnika pneumatycznego (skok 13 cm). Pięcioramienna metalowa, chromowana podstawa, w której osadzone są kółka przystosowane do powierzchni twardych. Wysokość siedziska min. 560 mm, Wysokość siedziska max 430 mm. 3. Krzesło laboratoryjne wysokie KLw Krzesło obrotowe z możliwością regulacji wysokości siedziska za pomocą podnośnika pneumatycznego (skok 25 cm), wyposażone w mechanizm umożliwiający regulację wysokości oparcia, kąta nachylenia oparcia oraz głębokości siedziska. Ergonomicznie wyprofilowane siedzisko i oparcie wykonane ze sklejki, oblanej spienioną pianką poliuretanową (PU). Pięcioramienna metalowa, chromowana podstawa, w której osadzone są stopki. Krzesło wyposażone w regulowany metalowy, chromowany podnóżek. Wysokość siedziska min. 600 mm, Wysokość siedziska max 850 mm, Szerokość siedziska 470 mm. Zał. nr 8 str. 16

17 4. Krzesło laboratoryjne niskie KLn Krzesło obrotowe z możliwością regulacji wysokości siedziska za pomocą podnośnika pneumatycznego (skok 13 cm), wyposażone w mechanizm umożliwiający regulację wysokości oparcia, kąta nachylenia oparcia oraz głębokości siedziska. Ergonomicznie wyprofilowane siedzisko i oparcie wykonane ze sklejki, oblanej spienioną pianką poliuretanową (PU). Pięcioramienna metalowa, chromowana podstawa, w której osadzone są kółka do powierzchni twardej. Wysokość siedziska min. 450 mm, Wysokość siedziska max 580 mm, Szerokość siedziska 470 mm. 5. Krzesło laboratoryjne niskie z podłokietnikami KLnp Krzesło obrotowe z możliwością regulacji wysokości siedziska za pomocą podnośnika pneumatycznego (skok 13 cm), wyposażone w mechanizm umożliwiający regulację wysokości oparcia, kąta nachylenia oparcia oraz głębokości siedziska. Ergonomicznie wyprofilowane siedzisko i oparcie wykonane ze sklejki, oblanej spienioną pianką poliuretanową (PU). Pięcioramienna metalowa, chromowana podstawa, w której osadzone są kółka do powierzchni twardej. Krzesło wyposażone w podłokietniki z tworzywa sztucznego. 6. Krzesło KS Wysokość siedziska min. 450 mm, Wysokość siedziska max 580 mm, Szerokość siedziska 470 mm. Głębokość siedziska 430 mm, Szerokość siedziska 400 mm Podstawa metalowa cztery nogi, spawana z rurek stalowych chromowanych. Nogi zakończone korkami z pcv. Siedzisko i oparcie wykonane z tworzywa sztucznego w kolorze jasnopopielatym. Możliwość składania krzeseł w pionie (sztaplowanie). Zał. nr 8 str. 17

18 Rysunek nr 1 Zał. nr 8 str. 18

34 Rysunek nr 17 Załącznik nr 8 do SIWZ Zał. nr 8 str. 34
