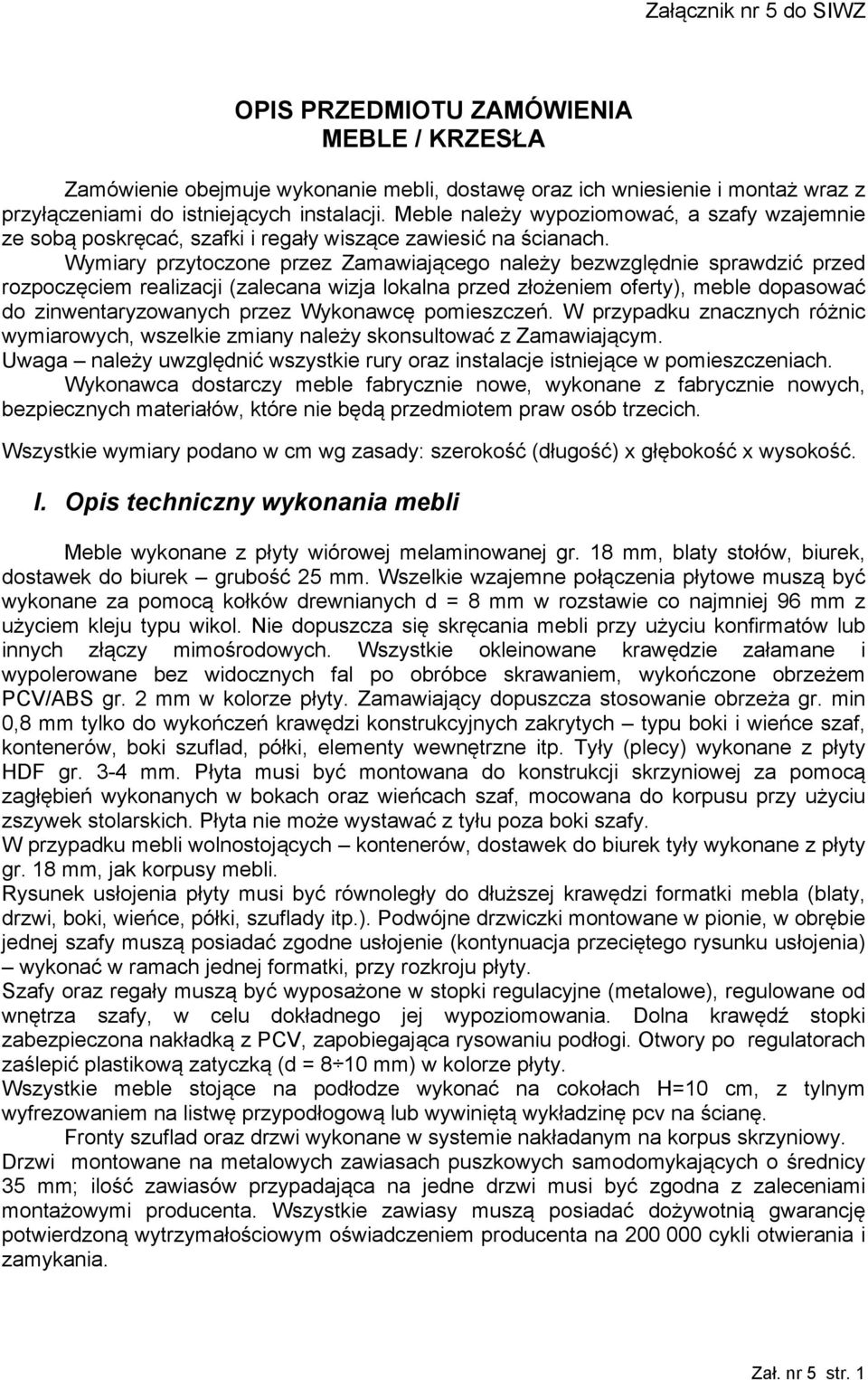

1 OPIS PRZEDMIOTU ZAMÓWIENIA MEBLE / KRZESŁA Zamówienie obejmuje wykonanie mebli, dostawę oraz ich wniesienie i montaż wraz z przyłączeniami do istniejących instalacji. Meble należy wypoziomować, a szafy wzajemnie ze sobą poskręcać, szafki i regały wiszące zawiesić na ścianach. Wymiary przytoczone przez Zamawiającego należy bezwzględnie sprawdzić przed rozpoczęciem realizacji (zalecana wizja lokalna przed złożeniem oferty), meble dopasować do zinwentaryzowanych przez Wykonawcę pomieszczeń. W przypadku znacznych różnic wymiarowych, wszelkie zmiany należy skonsultować z Zamawiającym. Uwaga należy uwzględnić wszystkie rury oraz instalacje istniejące w pomieszczeniach. Wykonawca dostarczy meble fabrycznie nowe, wykonane z fabrycznie nowych, bezpiecznych materiałów, które nie będą przedmiotem praw osób trzecich. Wszystkie wymiary podano w cm wg zasady: szerokość (długość) x głębokość x wysokość. I. Opis techniczny wykonania mebli Meble wykonane z płyty wiórowej melaminowanej gr. 18 mm, blaty stołów, biurek, dostawek do biurek grubość 25 mm. Wszelkie wzajemne połączenia płytowe muszą być wykonane za pomocą kołków drewnianych d = 8 mm w rozstawie co najmniej 96 mm z użyciem kleju typu wikol. Nie dopuszcza się skręcania mebli przy użyciu konfirmatów lub innych złączy mimośrodowych. Wszystkie okleinowane krawędzie załamane i wypolerowane bez widocznych fal po obróbce skrawaniem, wykończone obrzeżem PCV/ABS gr. 2 mm w kolorze płyty. Zamawiający dopuszcza stosowanie obrzeża gr. min 0,8 mm tylko do wykończeń krawędzi konstrukcyjnych zakrytych typu boki i wieńce szaf, kontenerów, boki szuflad, półki, elementy wewnętrzne itp. Tyły (plecy) wykonane z płyty HDF gr. 3-4 mm. Płyta musi być montowana do konstrukcji skrzyniowej za pomocą zagłębień wykonanych w bokach oraz wieńcach szaf, mocowana do korpusu przy użyciu zszywek stolarskich. Płyta nie może wystawać z tyłu poza boki szafy. W przypadku mebli wolnostojących kontenerów, dostawek do biurek tyły wykonane z płyty gr. 18 mm, jak korpusy mebli. Rysunek usłojenia płyty musi być równoległy do dłuższej krawędzi formatki mebla (blaty, drzwi, boki, wieńce, półki, szuflady itp.). Podwójne drzwiczki montowane w pionie, w obrębie jednej szafy muszą posiadać zgodne usłojenie (kontynuacja przeciętego rysunku usłojenia) wykonać w ramach jednej formatki, przy rozkroju płyty. Szafy oraz regały muszą być wyposażone w stopki regulacyjne (metalowe), regulowane od wnętrza szafy, w celu dokładnego jej wypoziomowania. Dolna krawędź stopki zabezpieczona nakładką z PCV, zapobiegająca rysowaniu podłogi. Otwory po regulatorach zaślepić plastikową zatyczką (d = 8 10 mm) w kolorze płyty. Wszystkie meble stojące na podłodze wykonać na cokołach H=10 cm, z tylnym wyfrezowaniem na listwę przypodłogową lub wywiniętą wykładzinę pcv na ścianę. Fronty szuflad oraz drzwi wykonane w systemie nakładanym na korpus skrzyniowy. Drzwi montowane na metalowych zawiasach puszkowych samodomykających o średnicy 35 mm; ilość zawiasów przypadająca na jedne drzwi musi być zgodna z zaleceniami montażowymi producenta. Wszystkie zawiasy muszą posiadać dożywotnią gwarancję potwierdzoną wytrzymałościowym oświadczeniem producenta na cykli otwierania i zamykania. Zał. nr 5 str. 1

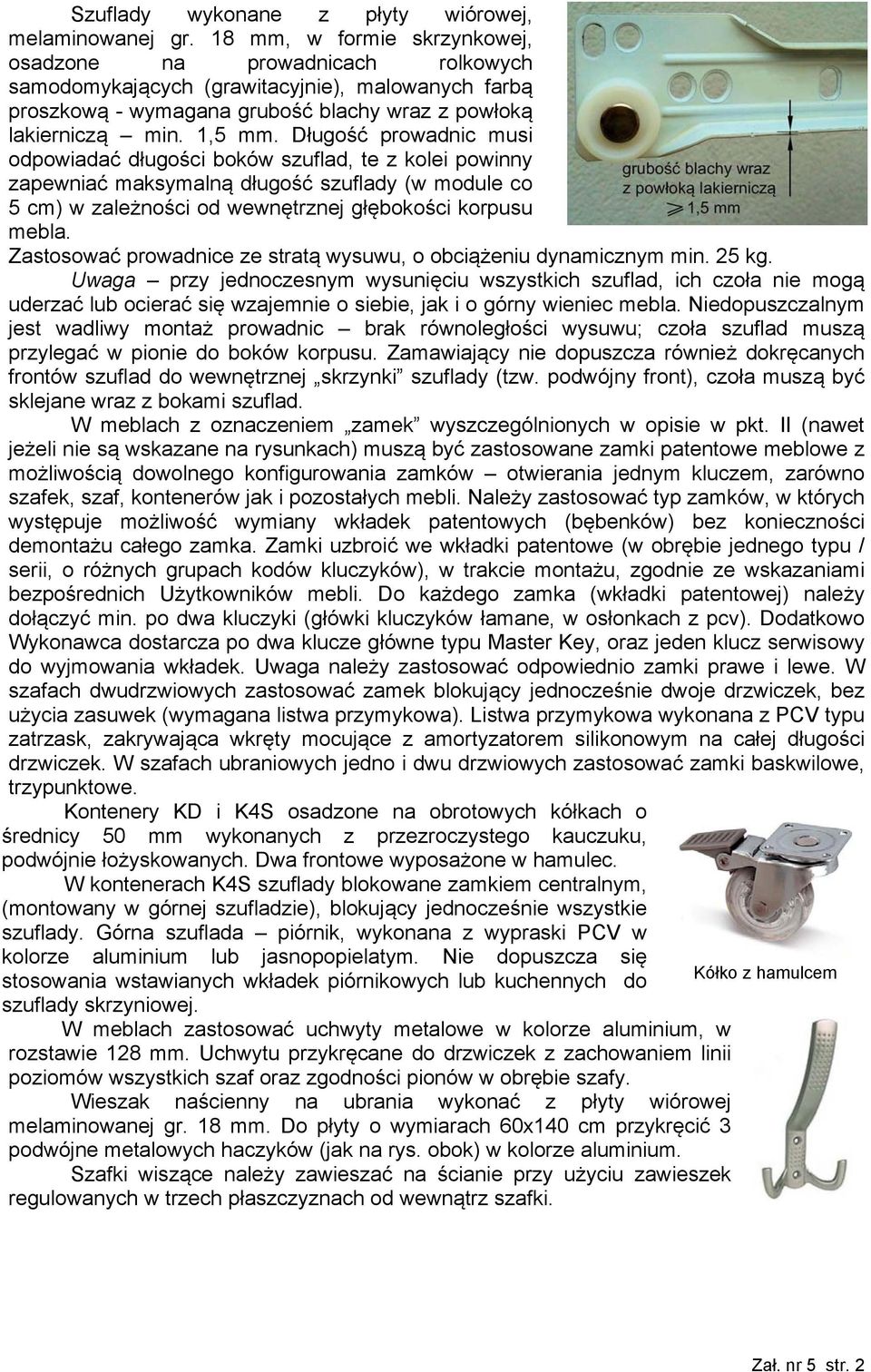

2 Szuflady wykonane z płyty wiórowej, melaminowanej gr. 18 mm, w formie skrzynkowej, osadzone na prowadnicach rolkowych samodomykających (grawitacyjnie), malowanych farbą proszkową - wymagana grubość blachy wraz z powłoką lakierniczą min. 1,5 mm. Długość prowadnic musi odpowiadać długości boków szuflad, te z kolei powinny zapewniać maksymalną długość szuflady (w module co 5 cm) w zależności od wewnętrznej głębokości korpusu mebla. Zastosować prowadnice ze stratą wysuwu, o obciążeniu dynamicznym min. 25 kg. Uwaga przy jednoczesnym wysunięciu wszystkich szuflad, ich czoła nie mogą uderzać lub ocierać się wzajemnie o siebie, jak i o górny wieniec mebla. Niedopuszczalnym jest wadliwy montaż prowadnic brak równoległości wysuwu; czoła szuflad muszą przylegać w pionie do boków korpusu. Zamawiający nie dopuszcza również dokręcanych frontów szuflad do wewnętrznej skrzynki szuflady (tzw. podwójny front), czoła muszą być sklejane wraz z bokami szuflad. W meblach z oznaczeniem zamek wyszczególnionych w opisie w pkt. II (nawet jeżeli nie są wskazane na rysunkach) muszą być zastosowane zamki patentowe meblowe z możliwością dowolnego konfigurowania zamków otwierania jednym kluczem, zarówno szafek, szaf, kontenerów jak i pozostałych mebli. Należy zastosować typ zamków, w których występuje możliwość wymiany wkładek patentowych (bębenków) bez konieczności demontażu całego zamka. Zamki uzbroić we wkładki patentowe (w obrębie jednego typu / serii, o różnych grupach kodów kluczyków), w trakcie montażu, zgodnie ze wskazaniami bezpośrednich Użytkowników mebli. Do każdego zamka (wkładki patentowej) należy dołączyć min. po dwa kluczyki (główki kluczyków łamane, w osłonkach z pcv). Dodatkowo Wykonawca dostarcza po dwa klucze główne typu Master Key, oraz jeden klucz serwisowy do wyjmowania wkładek. Uwaga należy zastosować odpowiednio zamki prawe i lewe. W szafach dwudrzwiowych zastosować zamek blokujący jednocześnie dwoje drzwiczek, bez użycia zasuwek (wymagana listwa przymykowa). Listwa przymykowa wykonana z PCV typu zatrzask, zakrywająca wkręty mocujące z amortyzatorem silikonowym na całej długości drzwiczek. W szafach ubraniowych jedno i dwu drzwiowych zastosować zamki baskwilowe, trzypunktowe. Kontenery KD i K4S osadzone na obrotowych kółkach o średnicy 50 mm wykonanych z przezroczystego kauczuku, podwójnie łożyskowanych. Dwa frontowe wyposażone w hamulec. W kontenerach K4S szuflady blokowane zamkiem centralnym, (montowany w górnej szufladzie), blokujący jednocześnie wszystkie szuflady. Górna szuflada piórnik, wykonana z wypraski PCV w kolorze aluminium lub jasnopopielatym. Nie dopuszcza się Kółko z hamulcem stosowania wstawianych wkładek piórnikowych lub kuchennych do szuflady skrzyniowej. W meblach zastosować uchwyty metalowe w kolorze aluminium, w rozstawie 128 mm. Uchwytu przykręcane do drzwiczek z zachowaniem linii poziomów wszystkich szaf oraz zgodności pionów w obrębie szafy. Wieszak naścienny na ubrania wykonać z płyty wiórowej melaminowanej gr. 18 mm. Do płyty o wymiarach 60x140 cm przykręcić 3 podwójne metalowych haczyków (jak na rys. obok) w kolorze aluminium. Szafki wiszące należy zawieszać na ścianie przy użyciu zawieszek regulowanych w trzech płaszczyznach od wewnątrz szafki. Zał. nr 5 str. 2

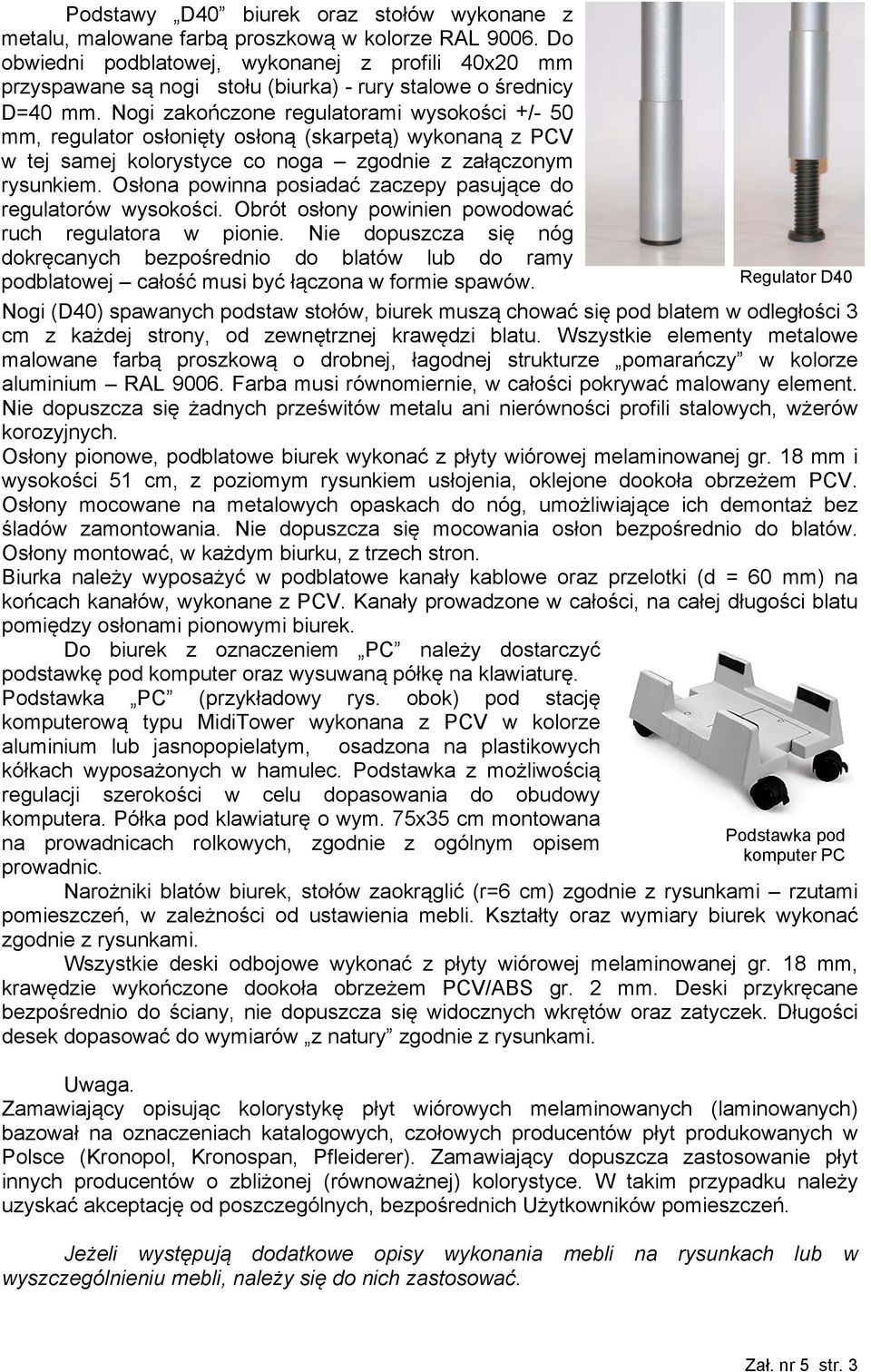

3 Podstawy D40 biurek oraz stołów wykonane z metalu, malowane farbą proszkową w kolorze RAL Do obwiedni podblatowej, wykonanej z profili 40x20 mm przyspawane są nogi stołu (biurka) - rury stalowe o średnicy D=40 mm. Nogi zakończone regulatorami wysokości +/- 50 mm, regulator osłonięty osłoną (skarpetą) wykonaną z PCV w tej samej kolorystyce co noga zgodnie z załączonym rysunkiem. Osłona powinna posiadać zaczepy pasujące do regulatorów wysokości. Obrót osłony powinien powodować ruch regulatora w pionie. Nie dopuszcza się nóg dokręcanych bezpośrednio do blatów lub do ramy podblatowej całość musi być łączona w formie spawów. Nogi (D40) spawanych podstaw stołów, biurek muszą chować się pod blatem w odległości 3 cm z każdej strony, od zewnętrznej krawędzi blatu. Wszystkie elementy metalowe malowane farbą proszkową o drobnej, łagodnej strukturze pomarańczy w kolorze aluminium RAL Farba musi równomiernie, w całości pokrywać malowany element. Nie dopuszcza się żadnych prześwitów metalu ani nierówności profili stalowych, wżerów korozyjnych. Osłony pionowe, podblatowe biurek wykonać z płyty wiórowej melaminowanej gr. 18 mm i wysokości 51 cm, z poziomym rysunkiem usłojenia, oklejone dookoła obrzeżem PCV. Osłony mocowane na metalowych opaskach do nóg, umożliwiające ich demontaż bez śladów zamontowania. Nie dopuszcza się mocowania osłon bezpośrednio do blatów. Osłony montować, w każdym biurku, z trzech stron. Biurka należy wyposażyć w podblatowe kanały kablowe oraz przelotki (d = 60 mm) na końcach kanałów, wykonane z PCV. Kanały prowadzone w całości, na całej długości blatu pomiędzy osłonami pionowymi biurek. Do biurek z oznaczeniem PC należy dostarczyć podstawkę pod komputer oraz wysuwaną półkę na klawiaturę. Podstawka PC (przykładowy rys. obok) pod stację komputerową typu MidiTower wykonana z PCV w kolorze aluminium lub jasnopopielatym, osadzona na plastikowych kółkach wyposażonych w hamulec. Podstawka z możliwością regulacji szerokości w celu dopasowania do obudowy komputera. Półka pod klawiaturę o wym. 75x35 cm montowana na prowadnicach rolkowych, zgodnie z ogólnym opisem prowadnic. Regulator D40 Podstawka pod komputer PC Narożniki blatów biurek, stołów zaokrąglić (r=6 cm) zgodnie z rysunkami rzutami pomieszczeń, w zależności od ustawienia mebli. Kształty oraz wymiary biurek wykonać zgodnie z rysunkami. Wszystkie deski odbojowe wykonać z płyty wiórowej melaminowanej gr. 18 mm, krawędzie wykończone dookoła obrzeżem PCV/ABS gr. 2 mm. Deski przykręcane bezpośrednio do ściany, nie dopuszcza się widocznych wkrętów oraz zatyczek. Długości desek dopasować do wymiarów z natury zgodnie z rysunkami. Uwaga. Zamawiający opisując kolorystykę płyt wiórowych melaminowanych (laminowanych) bazował na oznaczeniach katalogowych, czołowych producentów płyt produkowanych w Polsce (Kronopol, Kronospan, Pfleiderer). Zamawiający dopuszcza zastosowanie płyt innych producentów o zbliżonej (równoważnej) kolorystyce. W takim przypadku należy uzyskać akceptację od poszczególnych, bezpośrednich Użytkowników pomieszczeń. Jeżeli występują dodatkowe opisy wykonania mebli na rysunkach lub w wyszczególnieniu mebli, należy się do nich zastosować. Zał. nr 5 str. 3

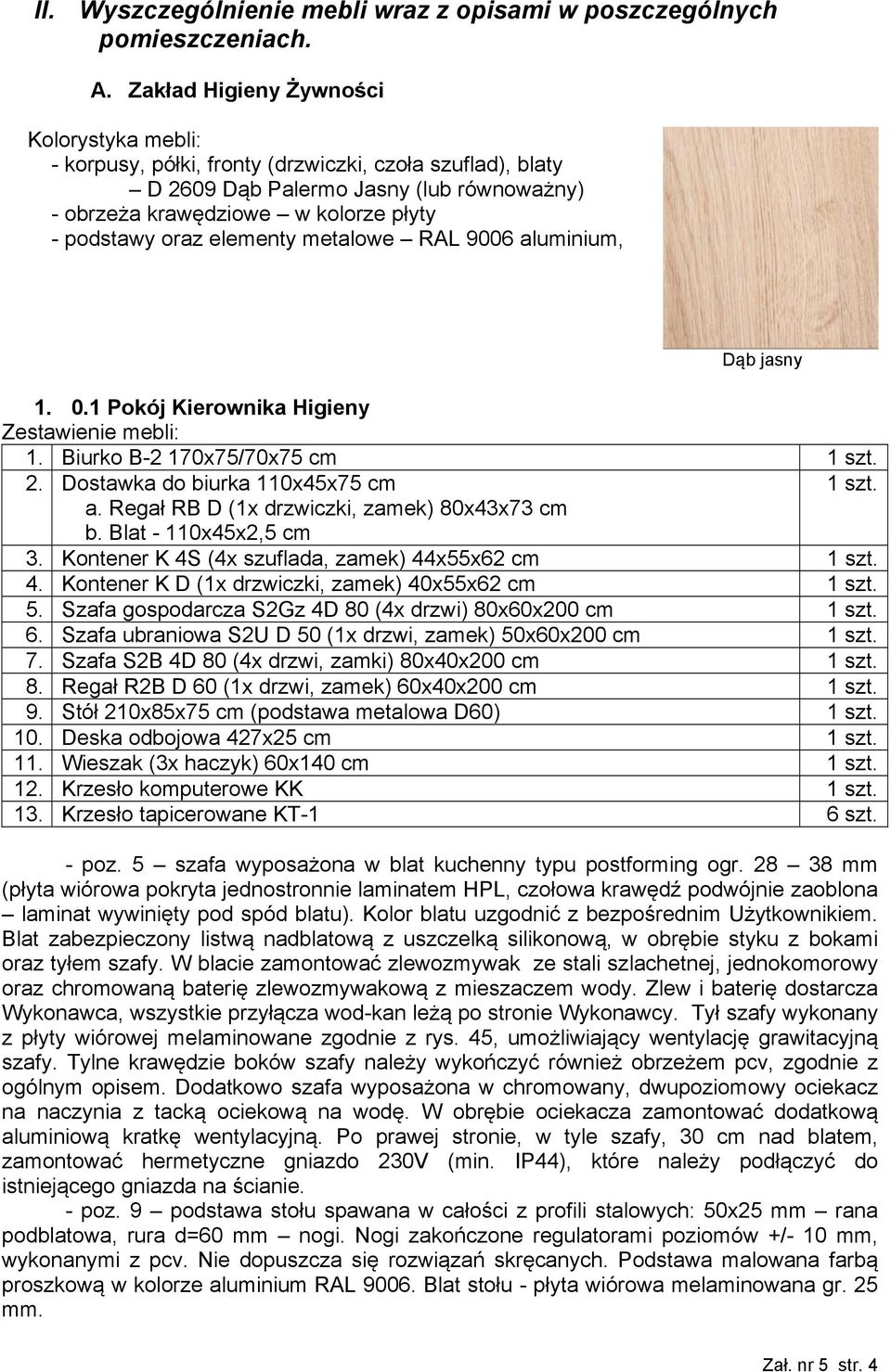

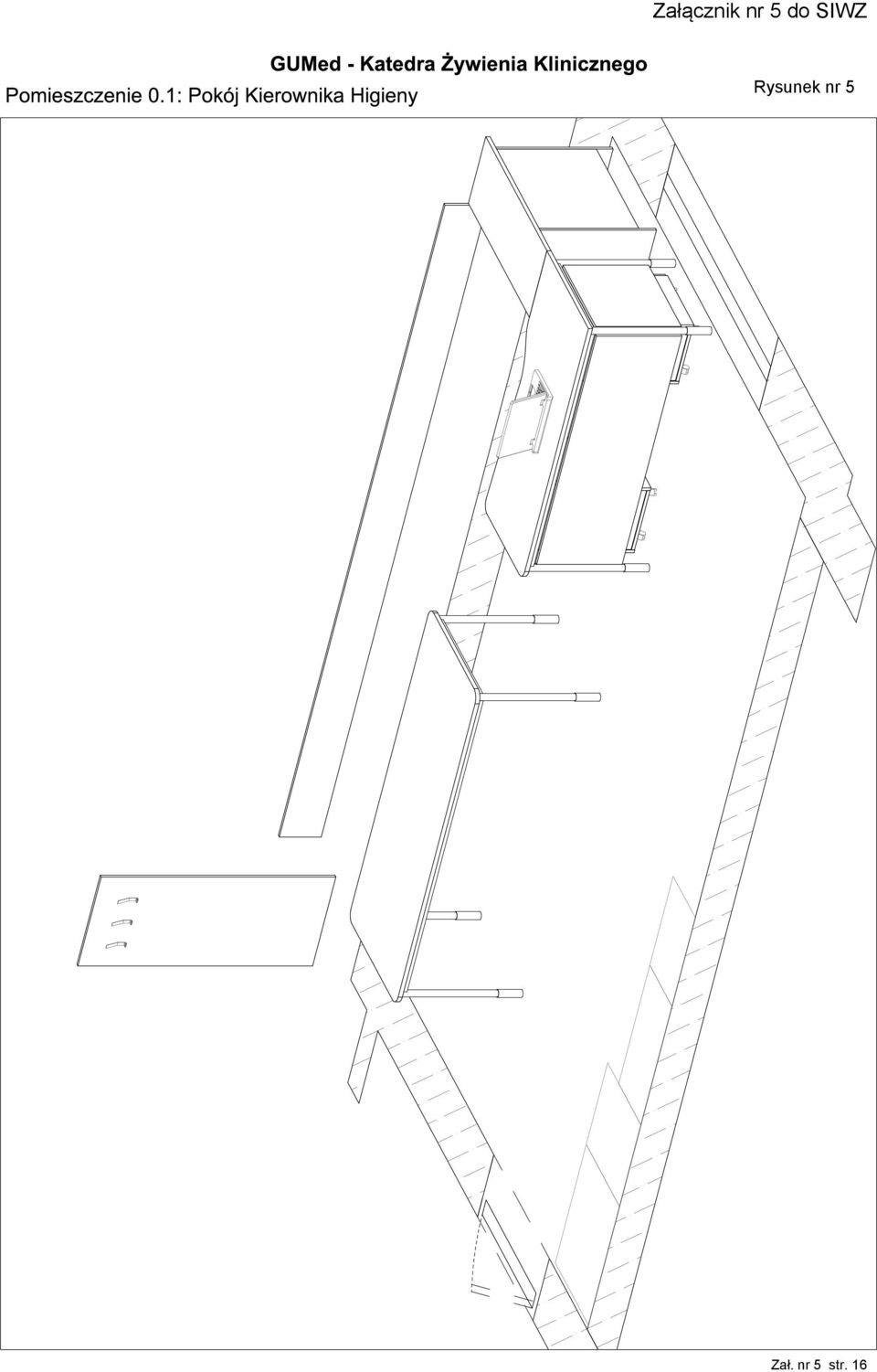

4 II. Wyszczególnienie mebli wraz z opisami w poszczególnych pomieszczeniach. A. Zakład Higieny Żywności Kolorystyka mebli: - korpusy, półki, fronty (drzwiczki, czoła szuflad), blaty D 2609 Dąb Palermo Jasny (lub równoważny) - obrzeża krawędziowe w kolorze płyty - podstawy oraz elementy metalowe RAL 9006 aluminium, Dąb jasny Pokój Kierownika Higieny Zestawienie mebli: 1. Biurko B-2 170x75/70x75 cm 1 szt. 2. Dostawka do biurka 110x45x75 cm 1 szt. a. Regał RB D (1x drzwiczki, zamek) 80x43x73 cm b. Blat - 110x45x2,5 cm 3. Kontener K 4S (4x szuflada, zamek) 44x55x62 cm 1 szt. 4. Kontener K D (1x drzwiczki, zamek) 40x55x62 cm 1 szt. 5. Szafa gospodarcza S2Gz 4D 80 (4x drzwi) 80x60x200 cm 1 szt. 6. Szafa ubraniowa S2U D 50 (1x drzwi, zamek) 50x60x200 cm 1 szt. 7. Szafa S2B 4D 80 (4x drzwi, zamki) 80x40x200 cm 1 szt. 8. Regał R2B D 60 (1x drzwi, zamek) 60x40x200 cm 1 szt. 9. Stół 210x85x75 cm (podstawa metalowa D60) 1 szt. 10. Deska odbojowa 427x25 cm 1 szt. 11. Wieszak (3x haczyk) 60x140 cm 1 szt. 12. Krzesło komputerowe KK 1 szt. 13. Krzesło tapicerowane KT-1 6 szt. - poz. 5 szafa wyposażona w blat kuchenny typu postforming ogr mm (płyta wiórowa pokryta jednostronnie laminatem HPL, czołowa krawędź podwójnie zaoblona laminat wywinięty pod spód blatu). Kolor blatu uzgodnić z bezpośrednim Użytkownikiem. Blat zabezpieczony listwą nadblatową z uszczelką silikonową, w obrębie styku z bokami oraz tyłem szafy. W blacie zamontować zlewozmywak ze stali szlachetnej, jednokomorowy oraz chromowaną baterię zlewozmywakową z mieszaczem wody. Zlew i baterię dostarcza Wykonawca, wszystkie przyłącza wod-kan leżą po stronie Wykonawcy. Tył szafy wykonany z płyty wiórowej melaminowane zgodnie z rys. 45, umożliwiający wentylację grawitacyjną szafy. Tylne krawędzie boków szafy należy wykończyć również obrzeżem pcv, zgodnie z ogólnym opisem. Dodatkowo szafa wyposażona w chromowany, dwupoziomowy ociekacz na naczynia z tacką ociekową na wodę. W obrębie ociekacza zamontować dodatkową aluminiową kratkę wentylacyjną. Po prawej stronie, w tyle szafy, 30 cm nad blatem, zamontować hermetyczne gniazdo 230V (min. IP44), które należy podłączyć do istniejącego gniazda na ścianie. - poz. 9 podstawa stołu spawana w całości z profili stalowych: 50x25 mm rana podblatowa, rura d=60 mm nogi. Nogi zakończone regulatorami poziomów +/- 10 mm, wykonanymi z pcv. Nie dopuszcza się rozwiązań skręcanych. Podstawa malowana farbą proszkową w kolorze aluminium RAL Blat stołu - płyta wiórowa melaminowana gr. 25 mm. Zał. nr 5 str. 4

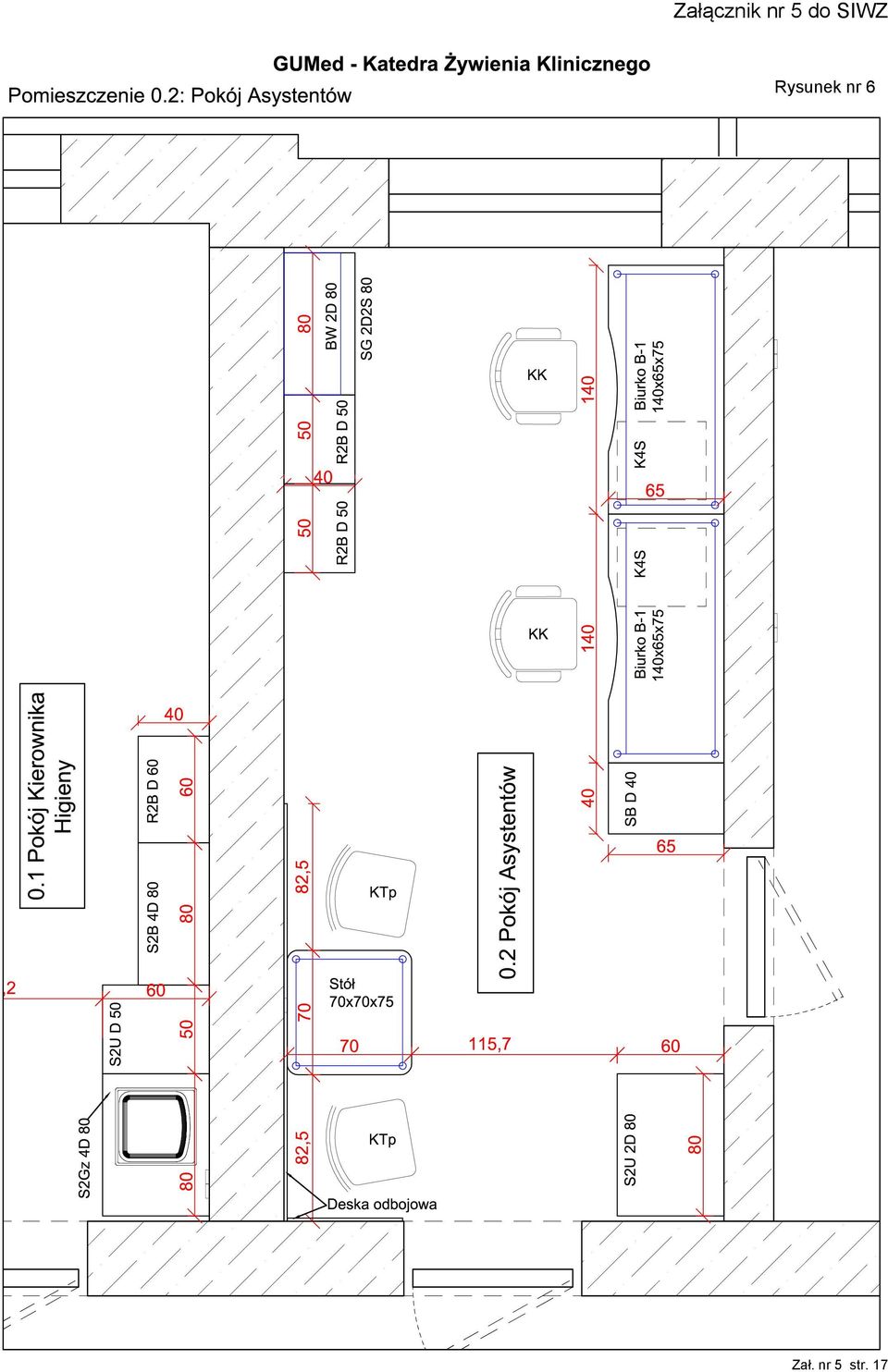

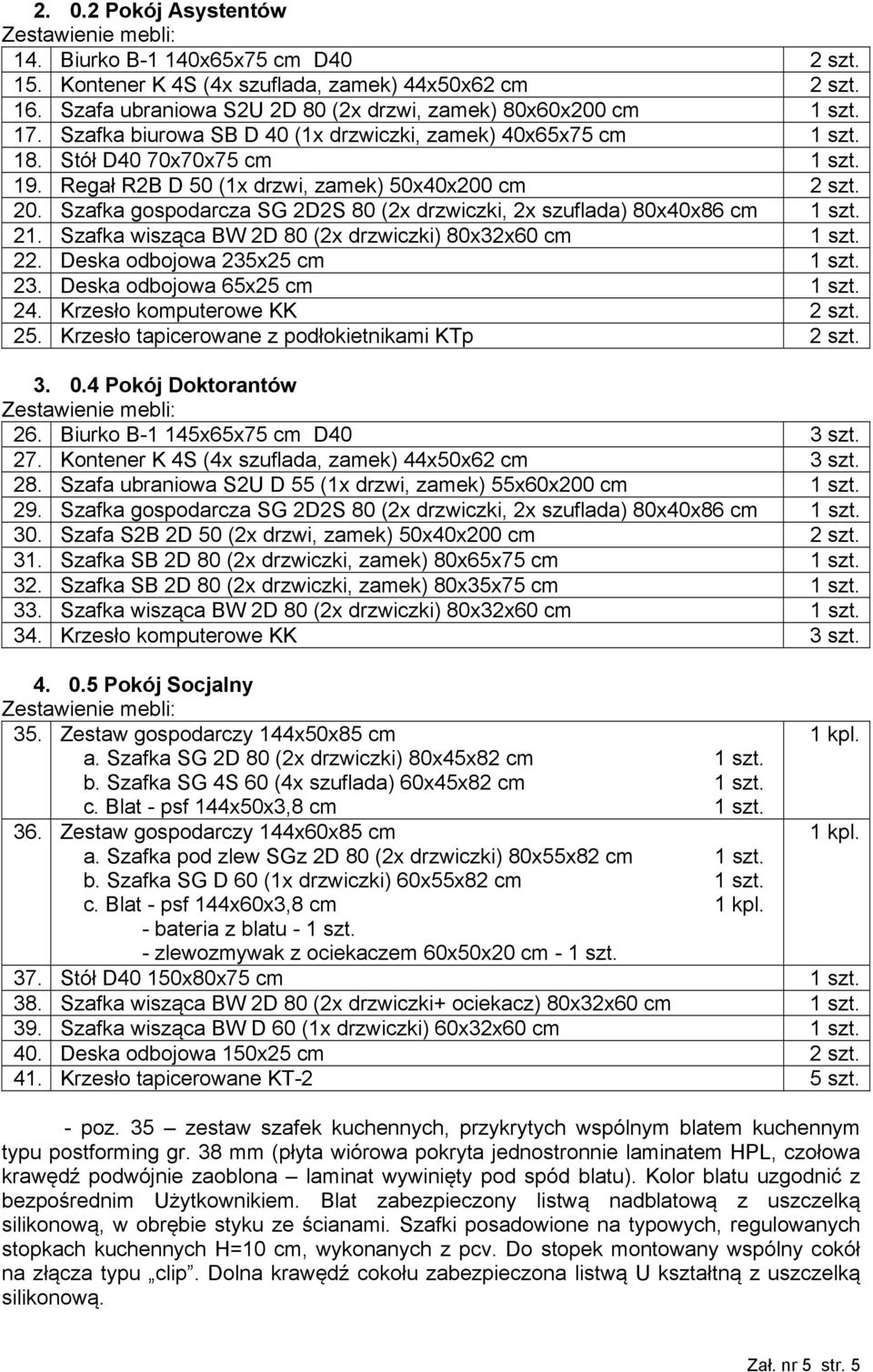

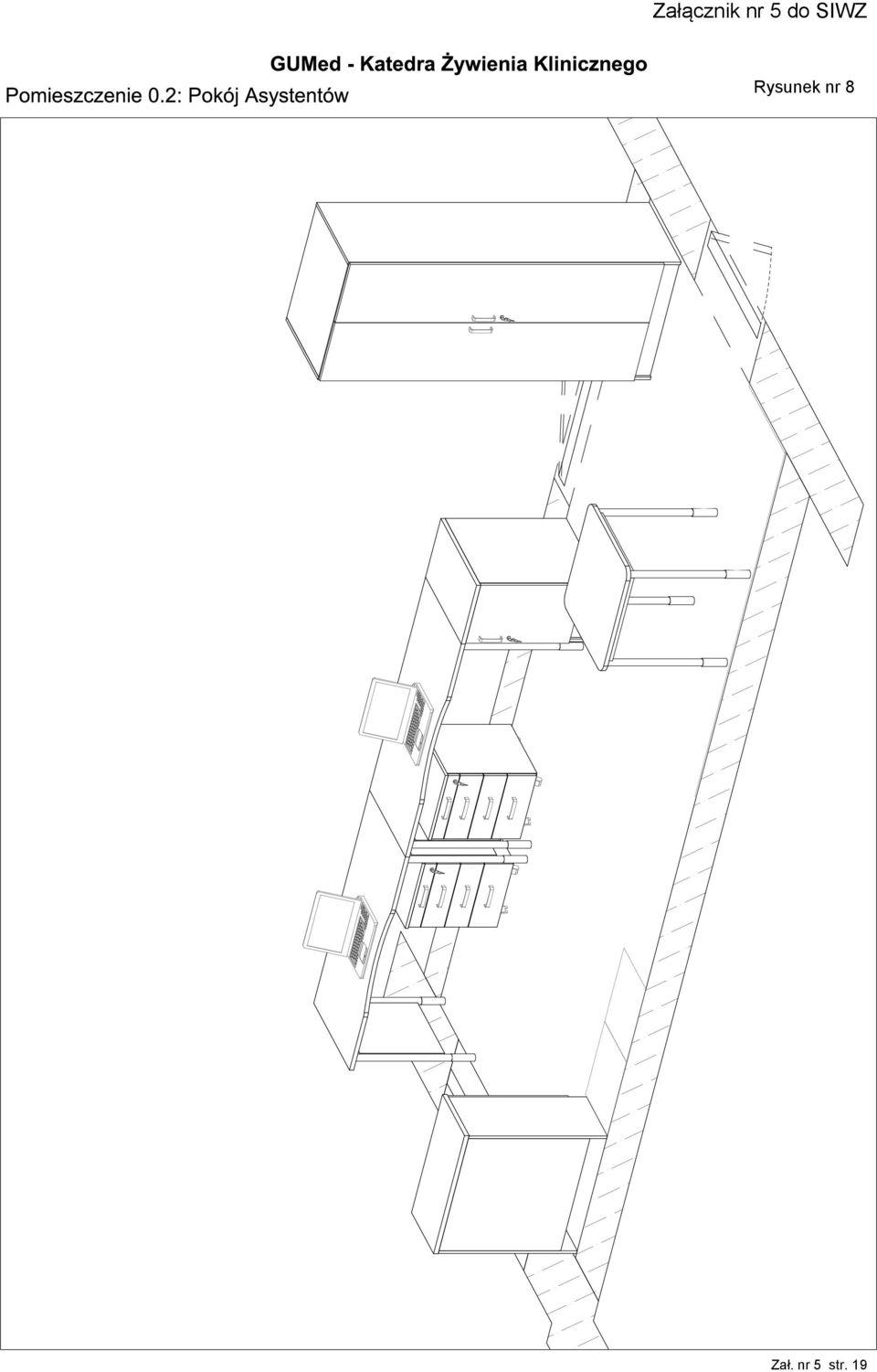

5 Pokój Asystentów Zestawienie mebli: 14. Biurko B-1 140x65x75 cm D40 2 szt. 15. Kontener K 4S (4x szuflada, zamek) 44x50x62 cm 2 szt. 16. Szafa ubraniowa S2U 2D 80 (2x drzwi, zamek) 80x60x200 cm 1 szt. 17. Szafka biurowa SB D 40 (1x drzwiczki, zamek) 40x65x75 cm 1 szt. 18. Stół D40 70x70x75 cm 1 szt. 19. Regał R2B D 50 (1x drzwi, zamek) 50x40x200 cm 2 szt. 20. Szafka gospodarcza SG 2D2S 80 (2x drzwiczki, 2x szuflada) 80x40x86 cm 1 szt. 21. Szafka wisząca BW 2D 80 (2x drzwiczki) 80x32x60 cm 1 szt. 22. Deska odbojowa 235x25 cm 1 szt. 23. Deska odbojowa 65x25 cm 1 szt. 24. Krzesło komputerowe KK 2 szt. 25. Krzesło tapicerowane z podłokietnikami KTp 2 szt Pokój Doktorantów Zestawienie mebli: 26. Biurko B-1 145x65x75 cm D40 3 szt. 27. Kontener K 4S (4x szuflada, zamek) 44x50x62 cm 3 szt. 28. Szafa ubraniowa S2U D 55 (1x drzwi, zamek) 55x60x200 cm 1 szt. 29. Szafka gospodarcza SG 2D2S 80 (2x drzwiczki, 2x szuflada) 80x40x86 cm 1 szt. 30. Szafa S2B 2D 50 (2x drzwi, zamek) 50x40x200 cm 2 szt. 31. Szafka SB 2D 80 (2x drzwiczki, zamek) 80x65x75 cm 1 szt. 32. Szafka SB 2D 80 (2x drzwiczki, zamek) 80x35x75 cm 1 szt. 33. Szafka wisząca BW 2D 80 (2x drzwiczki) 80x32x60 cm 1 szt. 34. Krzesło komputerowe KK 3 szt Pokój Socjalny Zestawienie mebli: 35. Zestaw gospodarczy 144x50x85 cm 1 kpl. a. Szafka SG 2D 80 (2x drzwiczki) 80x45x82 cm 1 szt. b. Szafka SG 4S 60 (4x szuflada) 60x45x82 cm 1 szt. c. Blat - psf 144x50x3,8 cm 1 szt. 36. Zestaw gospodarczy 144x60x85 cm 1 kpl. a. Szafka pod zlew SGz 2D 80 (2x drzwiczki) 80x55x82 cm 1 szt. b. Szafka SG D 60 (1x drzwiczki) 60x55x82 cm 1 szt. c. Blat - psf 144x60x3,8 cm 1 kpl. - bateria z blatu - 1 szt. - zlewozmywak z ociekaczem 60x50x20 cm - 1 szt. 37. Stół D40 150x80x75 cm 1 szt. 38. Szafka wisząca BW 2D 80 (2x drzwiczki+ ociekacz) 80x32x60 cm 1 szt. 39. Szafka wisząca BW D 60 (1x drzwiczki) 60x32x60 cm 1 szt. 40. Deska odbojowa 150x25 cm 2 szt. 41. Krzesło tapicerowane KT-2 5 szt. - poz. 35 zestaw szafek kuchennych, przykrytych wspólnym blatem kuchennym typu postforming gr. 38 mm (płyta wiórowa pokryta jednostronnie laminatem HPL, czołowa krawędź podwójnie zaoblona laminat wywinięty pod spód blatu). Kolor blatu uzgodnić z bezpośrednim Użytkownikiem. Blat zabezpieczony listwą nadblatową z uszczelką silikonową, w obrębie styku ze ścianami. Szafki posadowione na typowych, regulowanych stopkach kuchennych H=10 cm, wykonanych z pcv. Do stopek montowany wspólny cokół na złącza typu clip. Dolna krawędź cokołu zabezpieczona listwą U kształtną z uszczelką silikonową. Zał. nr 5 str. 5

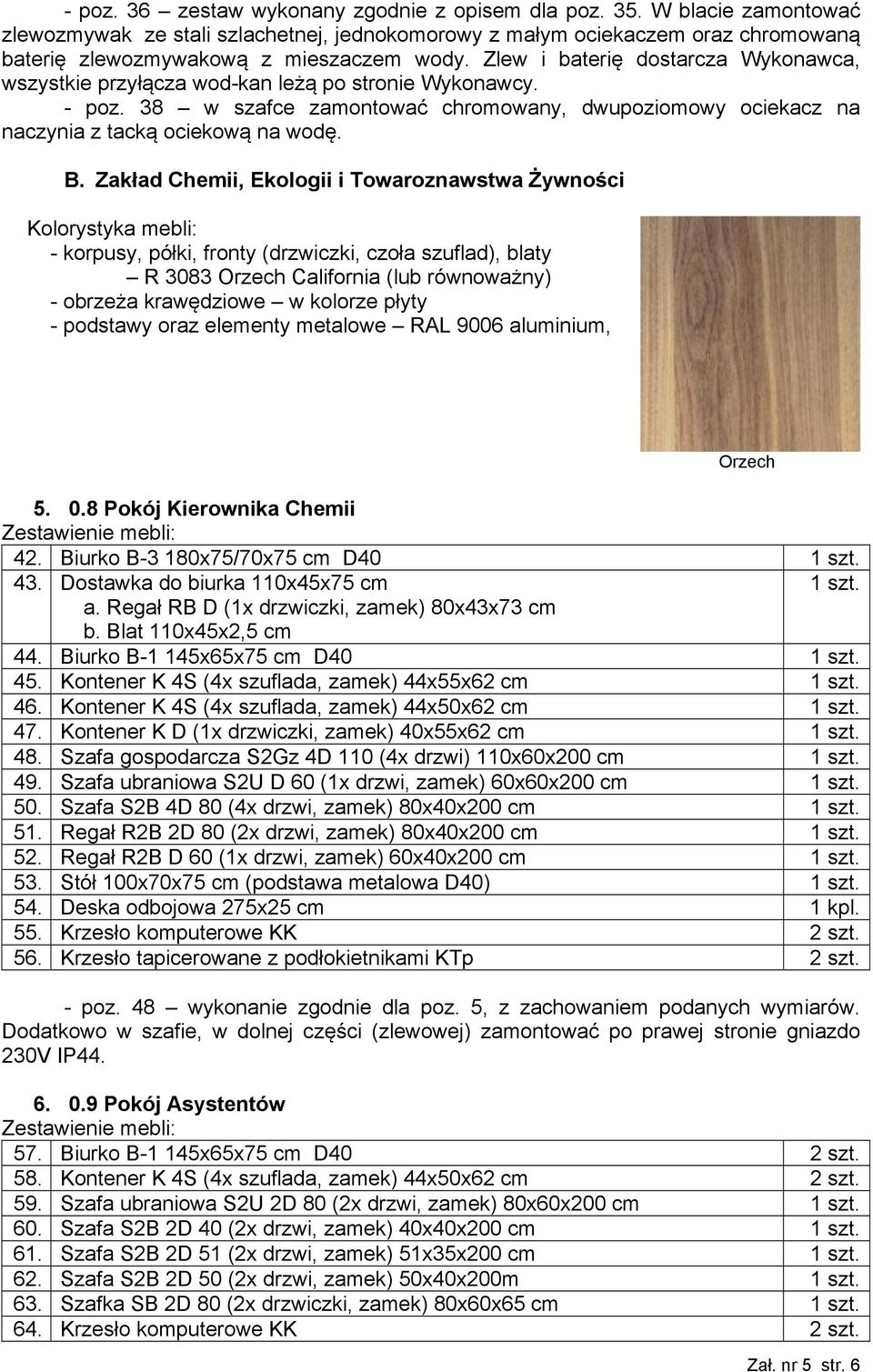

6 - poz. 36 zestaw wykonany zgodnie z opisem dla poz. 35. W blacie zamontować zlewozmywak ze stali szlachetnej, jednokomorowy z małym ociekaczem oraz chromowaną baterię zlewozmywakową z mieszaczem wody. Zlew i baterię dostarcza Wykonawca, wszystkie przyłącza wod-kan leżą po stronie Wykonawcy. - poz. 38 w szafce zamontować chromowany, dwupoziomowy ociekacz na naczynia z tacką ociekową na wodę. B. Zakład Chemii, Ekologii i Towaroznawstwa Żywności Kolorystyka mebli: - korpusy, półki, fronty (drzwiczki, czoła szuflad), blaty R 3083 Orzech California (lub równoważny) - obrzeża krawędziowe w kolorze płyty - podstawy oraz elementy metalowe RAL 9006 aluminium, Orzech Pokój Kierownika Chemii Zestawienie mebli: 42. Biurko B-3 180x75/70x75 cm D40 1 szt. 43. Dostawka do biurka 110x45x75 cm 1 szt. a. Regał RB D (1x drzwiczki, zamek) 80x43x73 cm b. Blat 110x45x2,5 cm 44. Biurko B-1 145x65x75 cm D40 1 szt. 45. Kontener K 4S (4x szuflada, zamek) 44x55x62 cm 1 szt. 46. Kontener K 4S (4x szuflada, zamek) 44x50x62 cm 1 szt. 47. Kontener K D (1x drzwiczki, zamek) 40x55x62 cm 1 szt. 48. Szafa gospodarcza S2Gz 4D 110 (4x drzwi) 110x60x200 cm 1 szt. 49. Szafa ubraniowa S2U D 60 (1x drzwi, zamek) 60x60x200 cm 1 szt. 50. Szafa S2B 4D 80 (4x drzwi, zamek) 80x40x200 cm 1 szt. 51. Regał R2B 2D 80 (2x drzwi, zamek) 80x40x200 cm 1 szt. 52. Regał R2B D 60 (1x drzwi, zamek) 60x40x200 cm 1 szt. 53. Stół 100x70x75 cm (podstawa metalowa D40) 1 szt. 54. Deska odbojowa 275x25 cm 1 kpl. 55. Krzesło komputerowe KK 2 szt. 56. Krzesło tapicerowane z podłokietnikami KTp 2 szt. - poz. 48 wykonanie zgodnie dla poz. 5, z zachowaniem podanych wymiarów. Dodatkowo w szafie, w dolnej części (zlewowej) zamontować po prawej stronie gniazdo 230V IP Pokój Asystentów Zestawienie mebli: 57. Biurko B-1 145x65x75 cm D40 2 szt. 58. Kontener K 4S (4x szuflada, zamek) 44x50x62 cm 2 szt. 59. Szafa ubraniowa S2U 2D 80 (2x drzwi, zamek) 80x60x200 cm 1 szt. 60. Szafa S2B 2D 40 (2x drzwi, zamek) 40x40x200 cm 1 szt. 61. Szafa S2B 2D 51 (2x drzwi, zamek) 51x35x200 cm 1 szt. 62. Szafa S2B 2D 50 (2x drzwi, zamek) 50x40x200m 1 szt. 63. Szafka SB 2D 80 (2x drzwiczki, zamek) 80x60x65 cm 1 szt. 64. Krzesło komputerowe KK 2 szt. Zał. nr 5 str. 6

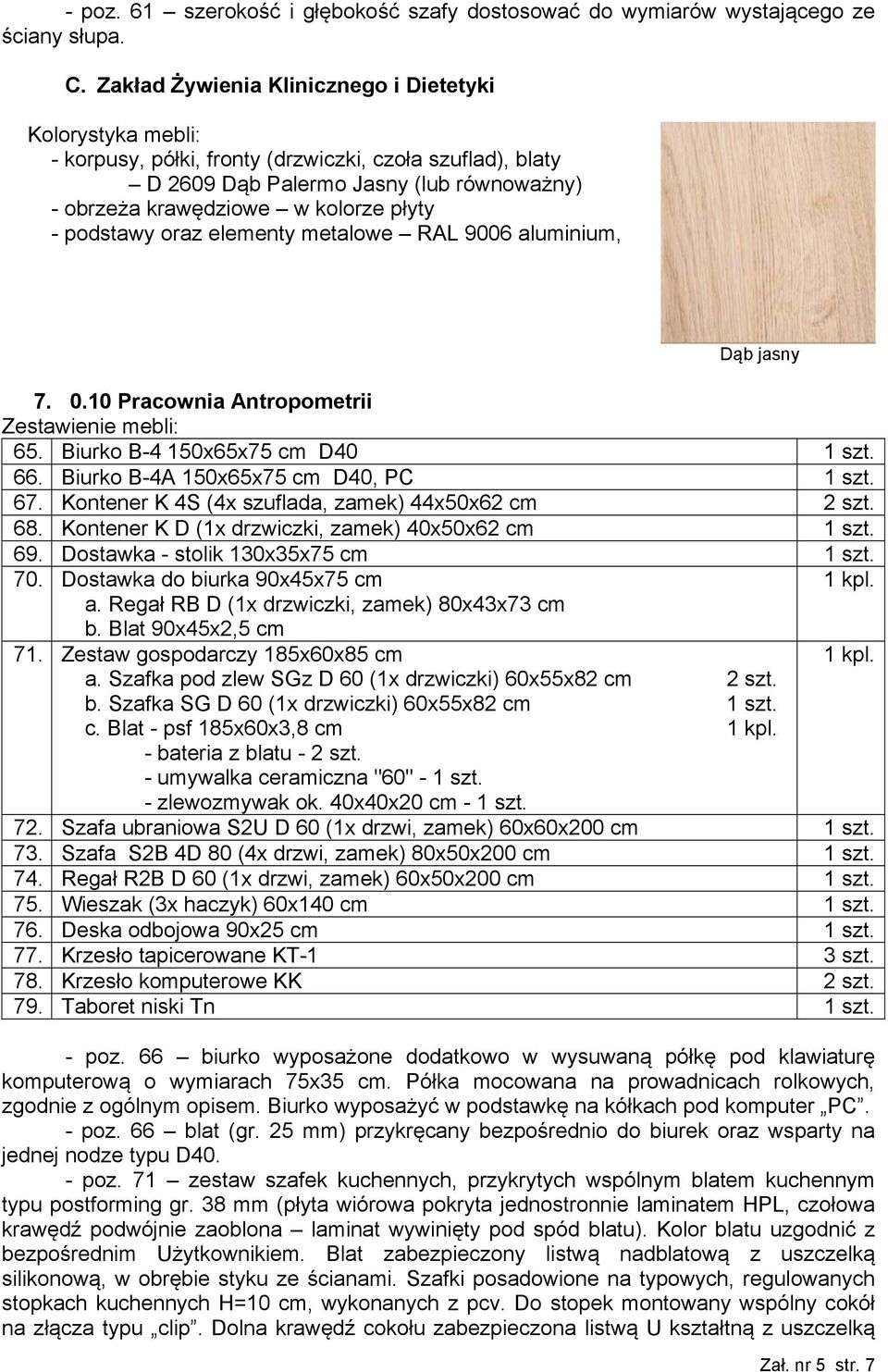

7 - poz. 61 szerokość i głębokość szafy dostosować do wymiarów wystającego ze ściany słupa. C. Zakład Żywienia Klinicznego i Dietetyki Kolorystyka mebli: - korpusy, półki, fronty (drzwiczki, czoła szuflad), blaty D 2609 Dąb Palermo Jasny (lub równoważny) - obrzeża krawędziowe w kolorze płyty - podstawy oraz elementy metalowe RAL 9006 aluminium, Dąb jasny Pracownia Antropometrii Zestawienie mebli: 65. Biurko B-4 150x65x75 cm D40 1 szt. 66. Biurko B-4A 150x65x75 cm D40, PC 1 szt. 67. Kontener K 4S (4x szuflada, zamek) 44x50x62 cm 2 szt. 68. Kontener K D (1x drzwiczki, zamek) 40x50x62 cm 1 szt. 69. Dostawka - stolik 130x35x75 cm 1 szt. 70. Dostawka do biurka 90x45x75 cm 1 kpl. a. Regał RB D (1x drzwiczki, zamek) 80x43x73 cm b. Blat 90x45x2,5 cm 71. Zestaw gospodarczy 185x60x85 cm 1 kpl. a. Szafka pod zlew SGz D 60 (1x drzwiczki) 60x55x82 cm 2 szt. b. Szafka SG D 60 (1x drzwiczki) 60x55x82 cm 1 szt. c. Blat - psf 185x60x3,8 cm 1 kpl. - bateria z blatu - 2 szt. - umywalka ceramiczna "60" - 1 szt. - zlewozmywak ok. 40x40x20 cm - 1 szt. 72. Szafa ubraniowa S2U D 60 (1x drzwi, zamek) 60x60x200 cm 1 szt. 73. Szafa S2B 4D 80 (4x drzwi, zamek) 80x50x200 cm 1 szt. 74. Regał R2B D 60 (1x drzwi, zamek) 60x50x200 cm 1 szt. 75. Wieszak (3x haczyk) 60x140 cm 1 szt. 76. Deska odbojowa 90x25 cm 1 szt. 77. Krzesło tapicerowane KT-1 3 szt. 78. Krzesło komputerowe KK 2 szt. 79. Taboret niski Tn 1 szt. - poz. 66 biurko wyposażone dodatkowo w wysuwaną półkę pod klawiaturę komputerową o wymiarach 75x35 cm. Półka mocowana na prowadnicach rolkowych, zgodnie z ogólnym opisem. Biurko wyposażyć w podstawkę na kółkach pod komputer PC. - poz. 66 blat (gr. 25 mm) przykręcany bezpośrednio do biurek oraz wsparty na jednej nodze typu D40. - poz. 71 zestaw szafek kuchennych, przykrytych wspólnym blatem kuchennym typu postforming gr. 38 mm (płyta wiórowa pokryta jednostronnie laminatem HPL, czołowa krawędź podwójnie zaoblona laminat wywinięty pod spód blatu). Kolor blatu uzgodnić z bezpośrednim Użytkownikiem. Blat zabezpieczony listwą nadblatową z uszczelką silikonową, w obrębie styku ze ścianami. Szafki posadowione na typowych, regulowanych stopkach kuchennych H=10 cm, wykonanych z pcv. Do stopek montowany wspólny cokół na złącza typu clip. Dolna krawędź cokołu zabezpieczona listwą U kształtną z uszczelką Zał. nr 5 str. 7

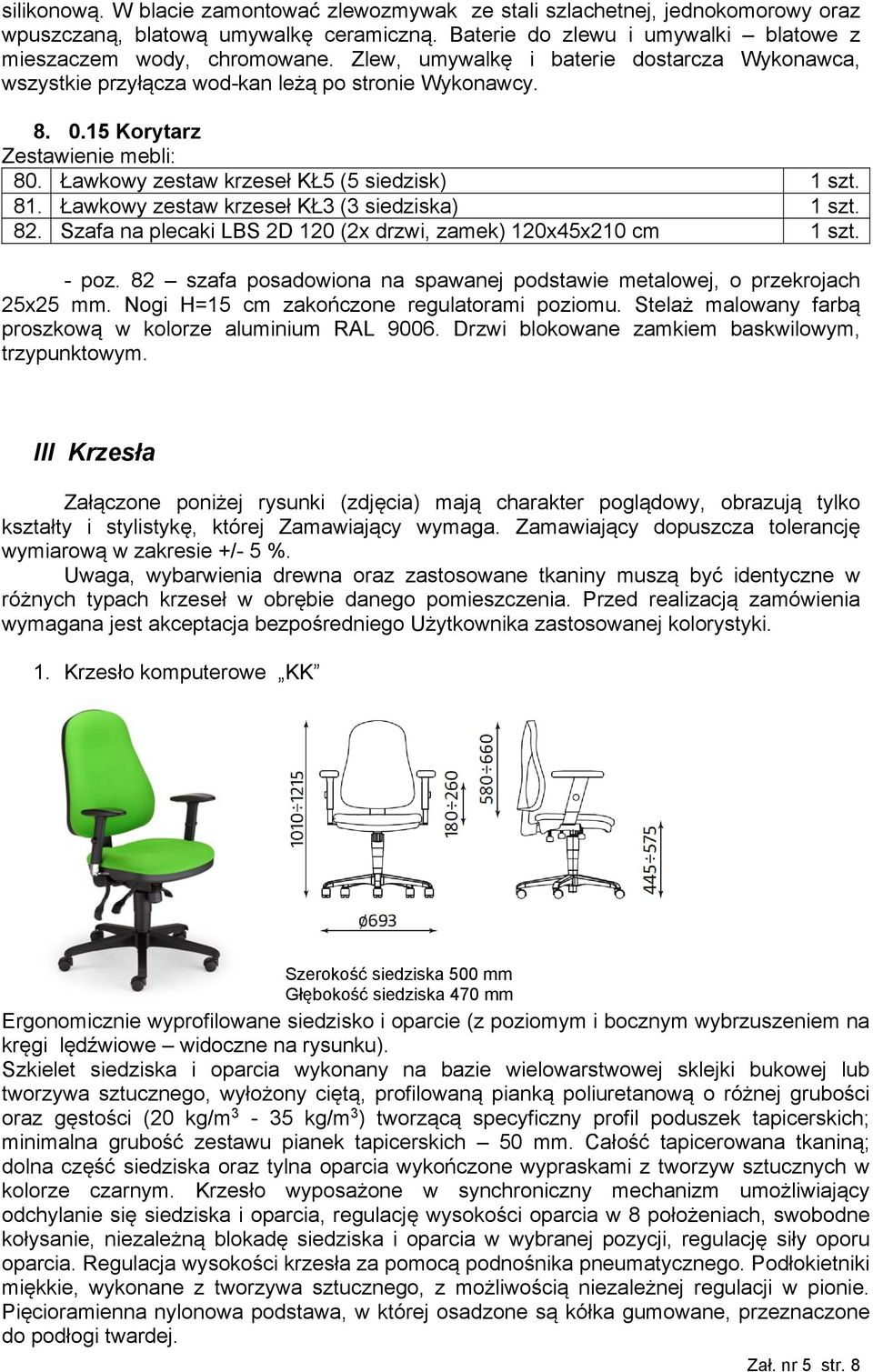

8 silikonową. W blacie zamontować zlewozmywak ze stali szlachetnej, jednokomorowy oraz wpuszczaną, blatową umywalkę ceramiczną. Baterie do zlewu i umywalki blatowe z mieszaczem wody, chromowane. Zlew, umywalkę i baterie dostarcza Wykonawca, wszystkie przyłącza wod-kan leżą po stronie Wykonawcy Korytarz Zestawienie mebli: 80. Ławkowy zestaw krzeseł KŁ5 (5 siedzisk) 1 szt. 81. Ławkowy zestaw krzeseł KŁ3 (3 siedziska) 1 szt. 82. Szafa na plecaki LBS 2D 120 (2x drzwi, zamek) 120x45x210 cm 1 szt. - poz. 82 szafa posadowiona na spawanej podstawie metalowej, o przekrojach 25x25 mm. Nogi H=15 cm zakończone regulatorami poziomu. Stelaż malowany farbą proszkową w kolorze aluminium RAL Drzwi blokowane zamkiem baskwilowym, trzypunktowym. III Krzesła Załączone poniżej rysunki (zdjęcia) mają charakter poglądowy, obrazują tylko kształty i stylistykę, której Zamawiający wymaga. Zamawiający dopuszcza tolerancję wymiarową w zakresie +/- 5 %. Uwaga, wybarwienia drewna oraz zastosowane tkaniny muszą być identyczne w różnych typach krzeseł w obrębie danego pomieszczenia. Przed realizacją zamówienia wymagana jest akceptacja bezpośredniego Użytkownika zastosowanej kolorystyki. 1. Krzesło komputerowe KK Szerokość siedziska 500 mm Głębokość siedziska 470 mm Ergonomicznie wyprofilowane siedzisko i oparcie (z poziomym i bocznym wybrzuszeniem na kręgi lędźwiowe widoczne na rysunku). Szkielet siedziska i oparcia wykonany na bazie wielowarstwowej sklejki bukowej lub tworzywa sztucznego, wyłożony ciętą, profilowaną pianką poliuretanową o różnej grubości oraz gęstości (20 kg/m 3-35 kg/m 3 ) tworzącą specyficzny profil poduszek tapicerskich; minimalna grubość zestawu pianek tapicerskich 50 mm. Całość tapicerowana tkaniną; dolna część siedziska oraz tylna oparcia wykończone wypraskami z tworzyw sztucznych w kolorze czarnym. Krzesło wyposażone w synchroniczny mechanizm umożliwiający odchylanie się siedziska i oparcia, regulację wysokości oparcia w 8 położeniach, swobodne kołysanie, niezależną blokadę siedziska i oparcia w wybranej pozycji, regulację siły oporu oparcia. Regulacja wysokości krzesła za pomocą podnośnika pneumatycznego. Podłokietniki miękkie, wykonane z tworzywa sztucznego, z możliwością niezależnej regulacji w pionie. Pięcioramienna nylonowa podstawa, w której osadzone są kółka gumowane, przeznaczone do podłogi twardej. Zał. nr 5 str. 8

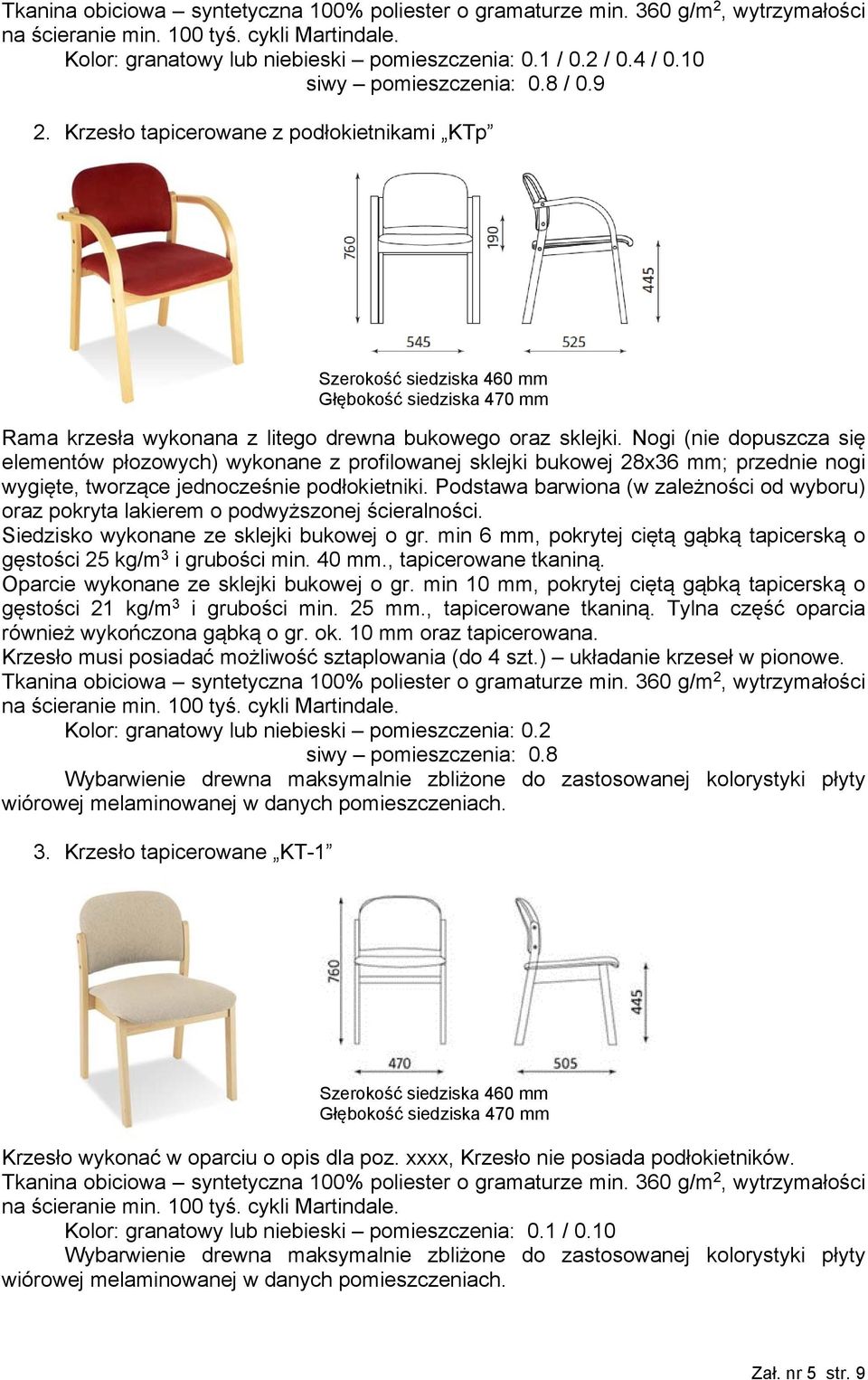

9 Tkanina obiciowa syntetyczna 100% poliester o gramaturze min. 360 g/m 2, wytrzymałości na ścieranie min. 100 tyś. cykli Martindale. Kolor: granatowy lub niebieski pomieszczenia: 0.1 / 0.2 / 0.4 / 0.10 siwy pomieszczenia: 0.8 / Krzesło tapicerowane z podłokietnikami KTp Szerokość siedziska 460 mm Głębokość siedziska 470 mm Rama krzesła wykonana z litego drewna bukowego oraz sklejki. Nogi (nie dopuszcza się elementów płozowych) wykonane z profilowanej sklejki bukowej 28x36 mm; przednie nogi wygięte, tworzące jednocześnie podłokietniki. Podstawa barwiona (w zależności od wyboru) oraz pokryta lakierem o podwyższonej ścieralności. Siedzisko wykonane ze sklejki bukowej o gr. min 6 mm, pokrytej ciętą gąbką tapicerską o gęstości 25 kg/m 3 i grubości min. 40 mm., tapicerowane tkaniną. Oparcie wykonane ze sklejki bukowej o gr. min 10 mm, pokrytej ciętą gąbką tapicerską o gęstości 21 kg/m 3 i grubości min. 25 mm., tapicerowane tkaniną. Tylna część oparcia również wykończona gąbką o gr. ok. 10 mm oraz tapicerowana. Krzesło musi posiadać możliwość sztaplowania (do 4 szt.) układanie krzeseł w pionowe. Tkanina obiciowa syntetyczna 100% poliester o gramaturze min. 360 g/m 2, wytrzymałości na ścieranie min. 100 tyś. cykli Martindale. Kolor: granatowy lub niebieski pomieszczenia: 0.2 siwy pomieszczenia: 0.8 Wybarwienie drewna maksymalnie zbliżone do zastosowanej kolorystyki płyty wiórowej melaminowanej w danych pomieszczeniach. 3. Krzesło tapicerowane KT-1 Szerokość siedziska 460 mm Głębokość siedziska 470 mm Krzesło wykonać w oparciu o opis dla poz. xxxx, Krzesło nie posiada podłokietników. Tkanina obiciowa syntetyczna 100% poliester o gramaturze min. 360 g/m 2, wytrzymałości na ścieranie min. 100 tyś. cykli Martindale. Kolor: granatowy lub niebieski pomieszczenia: 0.1 / 0.10 Wybarwienie drewna maksymalnie zbliżone do zastosowanej kolorystyki płyty wiórowej melaminowanej w danych pomieszczeniach. Zał. nr 5 str. 9

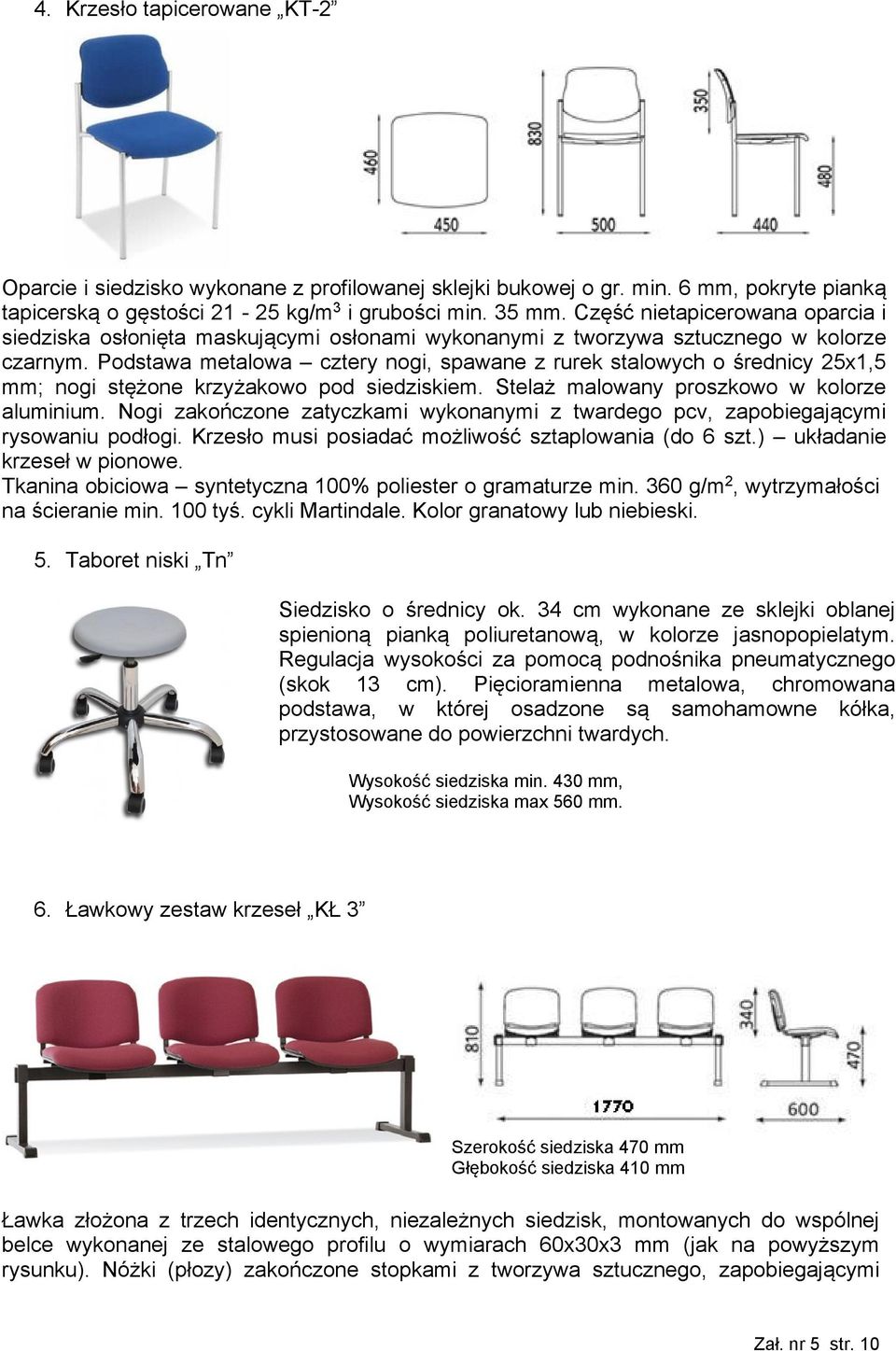

10 4. Krzesło tapicerowane KT-2 Oparcie i siedzisko wykonane z profilowanej sklejki bukowej o gr. min. 6 mm, pokryte pianką tapicerską o gęstości kg/m 3 i grubości min. 35 mm. Część nietapicerowana oparcia i siedziska osłonięta maskującymi osłonami wykonanymi z tworzywa sztucznego w kolorze czarnym. Podstawa metalowa cztery nogi, spawane z rurek stalowych o średnicy 25x1,5 mm; nogi stężone krzyżakowo pod siedziskiem. Stelaż malowany proszkowo w kolorze aluminium. Nogi zakończone zatyczkami wykonanymi z twardego pcv, zapobiegającymi rysowaniu podłogi. Krzesło musi posiadać możliwość sztaplowania (do 6 szt.) układanie krzeseł w pionowe. Tkanina obiciowa syntetyczna 100% poliester o gramaturze min. 360 g/m 2, wytrzymałości na ścieranie min. 100 tyś. cykli Martindale. Kolor granatowy lub niebieski. 5. Taboret niski Tn Siedzisko o średnicy ok. 34 cm wykonane ze sklejki oblanej spienioną pianką poliuretanową, w kolorze jasnopopielatym. Regulacja wysokości za pomocą podnośnika pneumatycznego (skok 13 cm). Pięcioramienna metalowa, chromowana podstawa, w której osadzone są samohamowne kółka, przystosowane do powierzchni twardych. Wysokość siedziska min. 430 mm, Wysokość siedziska max 560 mm. 6. Ławkowy zestaw krzeseł KŁ 3 Szerokość siedziska 470 mm Głębokość siedziska 410 mm Ławka złożona z trzech identycznych, niezależnych siedzisk, montowanych do wspólnej belce wykonanej ze stalowego profilu o wymiarach 60x30x3 mm (jak na powyższym rysunku). Nóżki (płozy) zakończone stopkami z tworzywa sztucznego, zapobiegającymi Zał. nr 5 str. 10

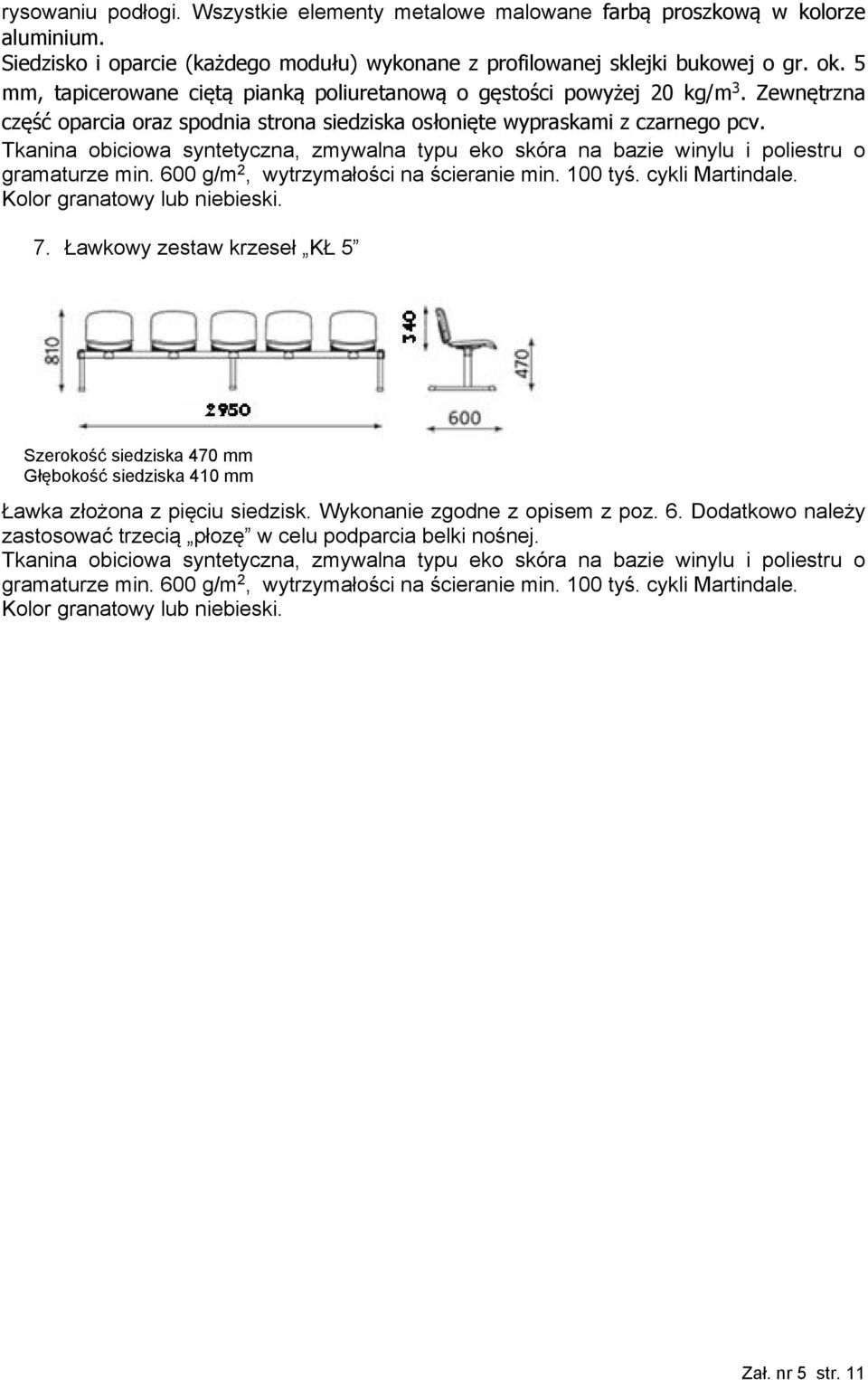

11 rysowaniu podłogi. Wszystkie elementy metalowe malowane farbą proszkową w kolorze aluminium. Siedzisko i oparcie (każdego modułu) wykonane z profilowanej sklejki bukowej o gr. ok. 5 mm, tapicerowane ciętą pianką poliuretanową o gęstości powyżej 20 kg/m 3. Zewnętrzna część oparcia oraz spodnia strona siedziska osłonięte wypraskami z czarnego pcv. Tkanina obiciowa syntetyczna, zmywalna typu eko skóra na bazie winylu i poliestru o gramaturze min. 600 g/m 2, wytrzymałości na ścieranie min. 100 tyś. cykli Martindale. Kolor granatowy lub niebieski. 7. Ławkowy zestaw krzeseł KŁ 5 Szerokość siedziska 470 mm Głębokość siedziska 410 mm Ławka złożona z pięciu siedzisk. Wykonanie zgodne z opisem z poz. 6. Dodatkowo należy zastosować trzecią płozę w celu podparcia belki nośnej. Tkanina obiciowa syntetyczna, zmywalna typu eko skóra na bazie winylu i poliestru o gramaturze min. 600 g/m 2, wytrzymałości na ścieranie min. 100 tyś. cykli Martindale. Kolor granatowy lub niebieski. Zał. nr 5 str. 11

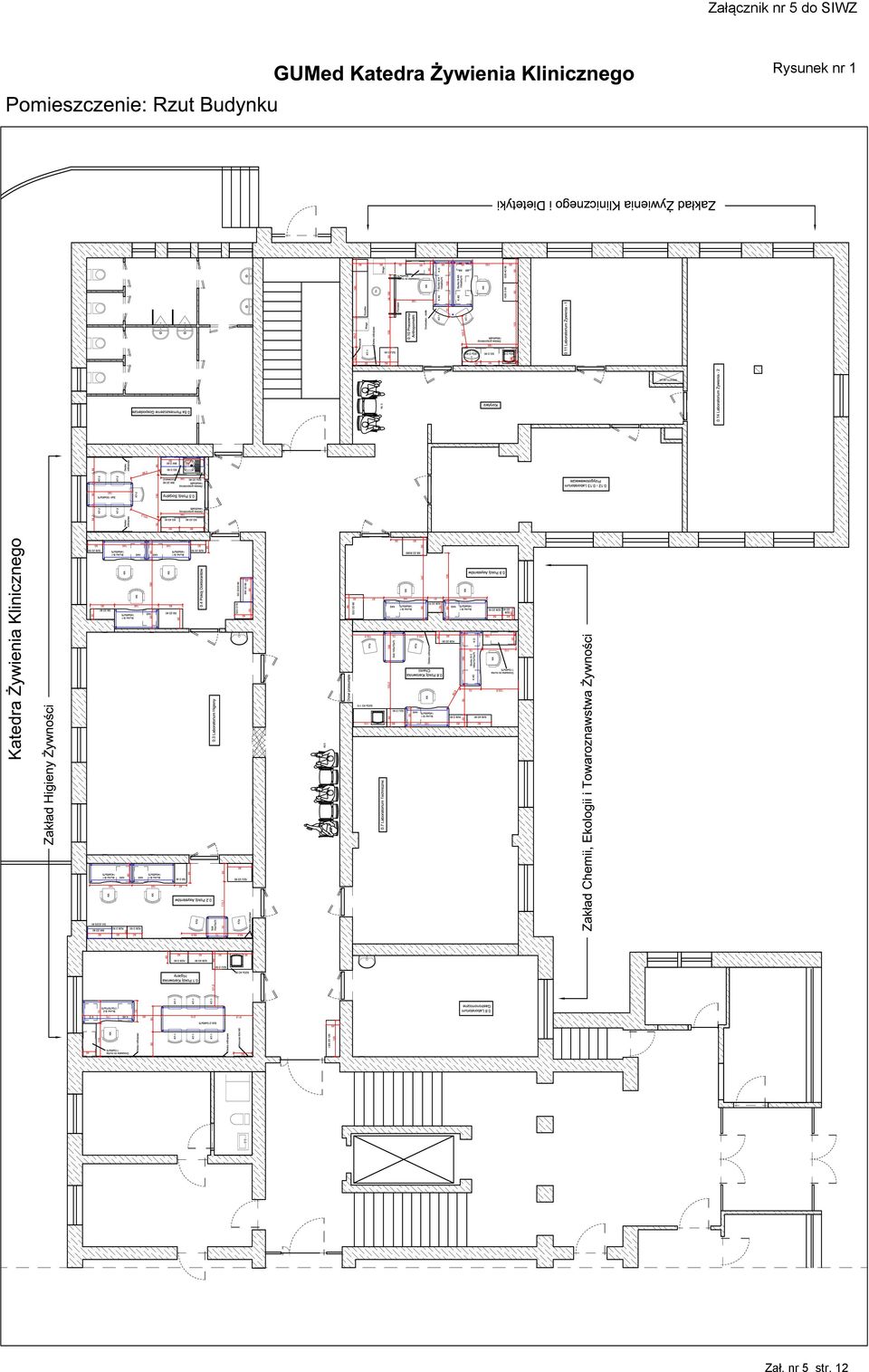

12 Rysunek nr 1 Zał. nr 5 str. 12
