Opis parametrów techniczno-jakościowych mebli dla pomieszczeń hali sportowej.

Transkrypt

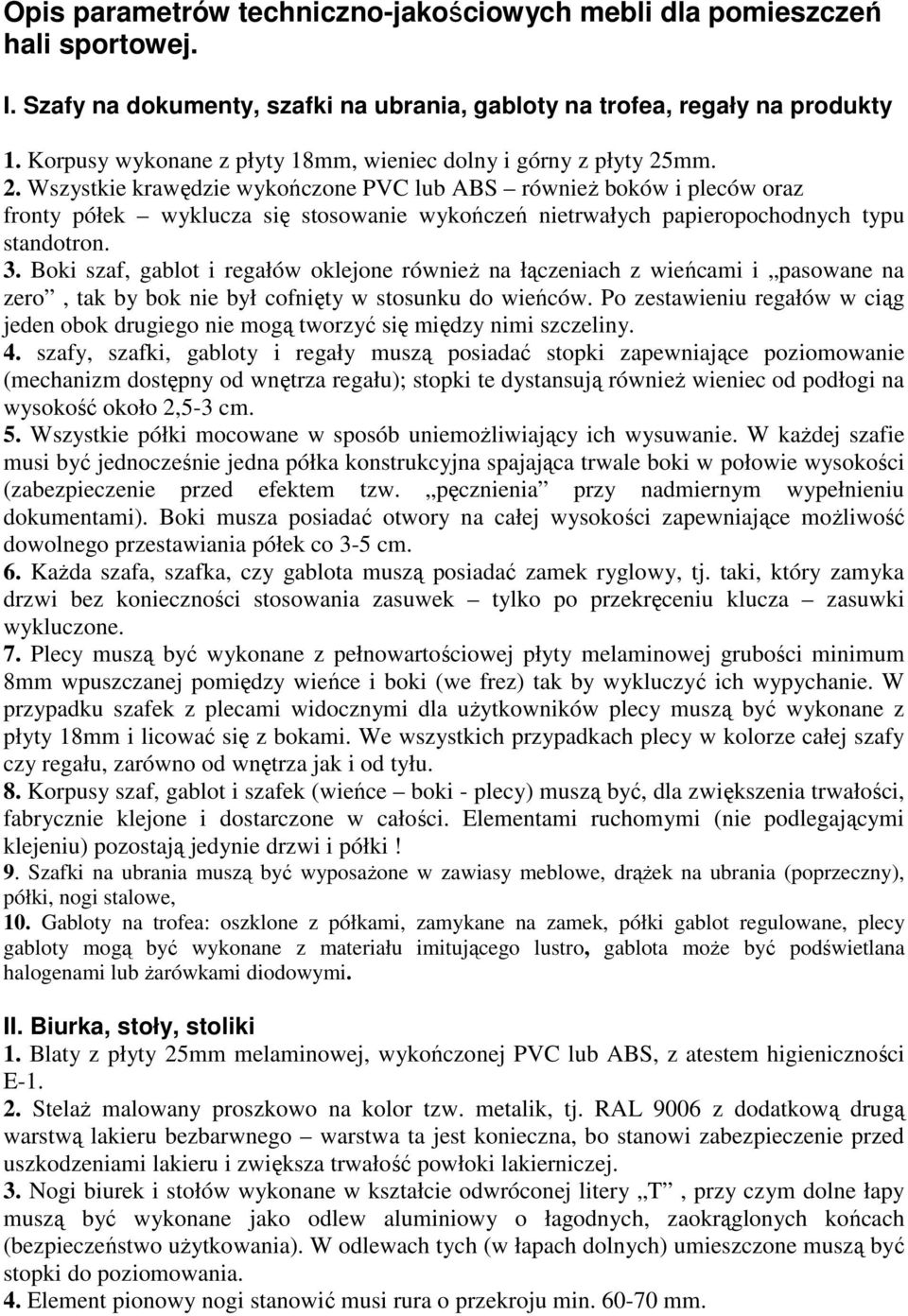

1 Opis parametrów techniczno-jakościowych mebli dla pomieszczeń hali sportowej. I. Szafy na dokumenty, szafki na ubrania, gabloty na trofea, regały na produkty 1. Korpusy wykonane z płyty 18mm, wieniec dolny i górny z płyty 25mm. 2. Wszystkie krawędzie wykończone PVC lub ABS równieŝ boków i pleców oraz fronty półek wyklucza się stosowanie wykończeń nietrwałych papieropochodnych typu standotron. 3. Boki szaf, gablot i regałów oklejone równieŝ na łączeniach z wieńcami i pasowane na zero, tak by bok nie był cofnięty w stosunku do wieńców. Po zestawieniu regałów w ciąg jeden obok drugiego nie mogą tworzyć się między nimi szczeliny. 4. szafy, szafki, gabloty i regały muszą posiadać stopki zapewniające poziomowanie (mechanizm dostępny od wnętrza regału); stopki te dystansują równieŝ wieniec od podłogi na wysokość około 2,5-3 cm. 5. Wszystkie półki mocowane w sposób uniemoŝliwiający ich wysuwanie. W kaŝdej szafie musi być jednocześnie jedna półka konstrukcyjna spajająca trwale boki w połowie wysokości (zabezpieczenie przed efektem tzw. pęcznienia przy nadmiernym wypełnieniu dokumentami). Boki musza posiadać otwory na całej wysokości zapewniające moŝliwość dowolnego przestawiania półek co 3-5 cm. 6. KaŜda szafa, szafka, czy gablota muszą posiadać zamek ryglowy, tj. taki, który zamyka drzwi bez konieczności stosowania zasuwek tylko po przekręceniu klucza zasuwki wykluczone. 7. Plecy muszą być wykonane z pełnowartościowej płyty melaminowej grubości minimum 8mm wpuszczanej pomiędzy wieńce i boki (we frez) tak by wykluczyć ich wypychanie. W przypadku szafek z plecami widocznymi dla uŝytkowników plecy muszą być wykonane z płyty 18mm i licować się z bokami. We wszystkich przypadkach plecy w kolorze całej szafy czy regału, zarówno od wnętrza jak i od tyłu. 8. Korpusy szaf, gablot i szafek (wieńce boki - plecy) muszą być, dla zwiększenia trwałości, fabrycznie klejone i dostarczone w całości. Elementami ruchomymi (nie podlegającymi klejeniu) pozostają jedynie drzwi i półki! 9. Szafki na ubrania muszą być wyposaŝone w zawiasy meblowe, drąŝek na ubrania (poprzeczny), półki, nogi stalowe, 10. Gabloty na trofea: oszklone z półkami, zamykane na zamek, półki gablot regulowane, plecy gabloty mogą być wykonane z materiału imitującego lustro, gablota moŝe być podświetlana halogenami lub Ŝarówkami diodowymi. II. Biurka, stoły, stoliki 1. Blaty z płyty 25mm melaminowej, wykończonej PVC lub ABS, z atestem higieniczności E StelaŜ malowany proszkowo na kolor tzw. metalik, tj. RAL 9006 z dodatkową drugą warstwą lakieru bezbarwnego warstwa ta jest konieczna, bo stanowi zabezpieczenie przed uszkodzeniami lakieru i zwiększa trwałość powłoki lakierniczej. 3. Nogi biurek i stołów wykonane w kształcie odwróconej litery T, przy czym dolne łapy muszą być wykonane jako odlew aluminiowy o łagodnych, zaokrąglonych końcach (bezpieczeństwo uŝytkowania). W odlewach tych (w łapach dolnych) umieszczone muszą być stopki do poziomowania. 4. Element pionowy nogi stanowić musi rura o przekroju min mm.

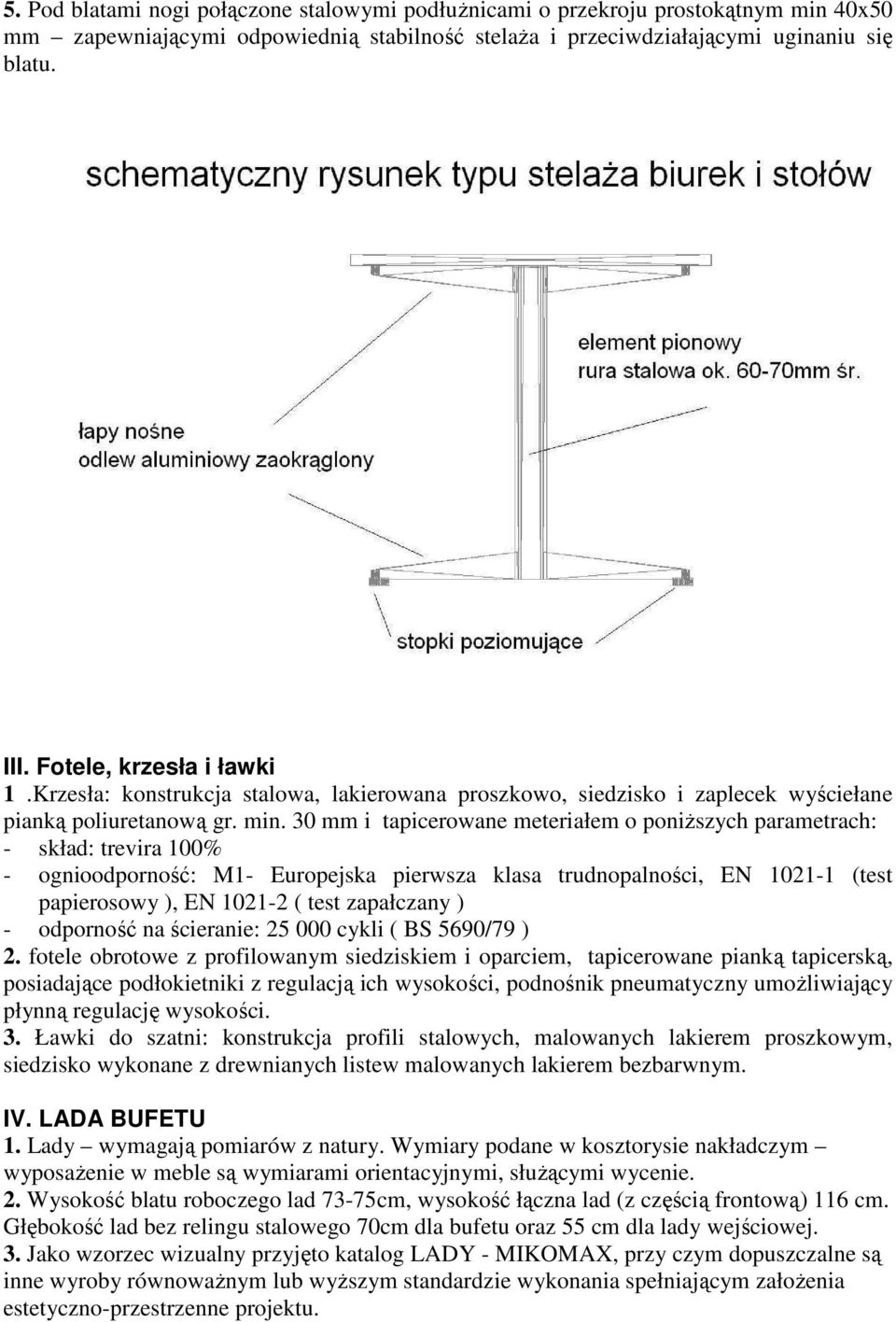

2 5. Pod blatami nogi połączone stalowymi podłuŝnicami o przekroju prostokątnym min 40x50 mm zapewniającymi odpowiednią stabilność stelaŝa i przeciwdziałającymi uginaniu się blatu. III. Fotele, krzesła i ławki 1.Krzesła: konstrukcja stalowa, lakierowana proszkowo, siedzisko i zaplecek wyściełane pianką poliuretanową gr. min. 30 mm i tapicerowane meteriałem o poniŝszych parametrach: - skład: trevira 100% - ognioodporność: M1- Europejska pierwsza klasa trudnopalności, EN (test papierosowy ), EN ( test zapałczany ) - odporność na ścieranie: cykli ( BS 5690/79 ) 2. fotele obrotowe z profilowanym siedziskiem i oparciem, tapicerowane pianką tapicerską, posiadające podłokietniki z regulacją ich wysokości, podnośnik pneumatyczny umoŝliwiający płynną regulację wysokości. 3. Ławki do szatni: konstrukcja profili stalowych, malowanych lakierem proszkowym, siedzisko wykonane z drewnianych listew malowanych lakierem bezbarwnym. IV. LADA BUFETU 1. Lady wymagają pomiarów z natury. Wymiary podane w kosztorysie nakładczym wyposaŝenie w meble są wymiarami orientacyjnymi, słuŝącymi wycenie. 2. Wysokość blatu roboczego lad 73-75cm, wysokość łączna lad (z częścią frontową) 116 cm. Głębokość lad bez relingu stalowego 70cm dla bufetu oraz 55 cm dla lady wejściowej. 3. Jako wzorzec wizualny przyjęto katalog LADY - MIKOMAX, przy czym dopuszczalne są inne wyroby równowaŝnym lub wyŝszym standardzie wykonania spełniającym załoŝenia estetyczno-przestrzenne projektu.

3 4. W częściach lad znajdują się relingi frontowe wykonane z rur stalowych o średnicy 45-50mm lakierowane proszkowo na kolor metalik z dodatkową warstwą lakieru bezbarwnego W identyczny sposób lakierowane są dystanse stalowe, na których mocowane są poziome nadstawki szklane lad. Dystans wys. 70mm. 5. Lady w części frontowej wykonane z laminatów, przy czym część dolna na wysokość 40 cm stanowi we wszystkich ladach cofnięty o 5 cm cokół wykonany z laminatu imitującego stal szczotkowaną. Pozostałe kolory laminatów i blatów wg opisu w specyfikacji, przy czym kolor laminatu musi być zgodny z kolorem płyty melaminowej, z której wykonany będzie blat roboczy, elementy konstrukcyjne lady oraz w przypadku lady wejściowej i kawiarni półki górne. 6. W ladzie bufetu naleŝy wykonać dodatkowo szafki boczne, stanowiące przedłuŝenie blatu (szafki głębokości 40cm, z zamkiem) oraz półki i listwy wykończeniowe górne. Listwy górne, mocowane na rurach stalowych, wykonane są z płyt gr. 25 mm pomiędzy którymi znajduje się wypełnienie wysokości 50mm oklejone laminatem imitującym stal szczotkowaną. Półki na ścianach gr. 25mm. 7. Lady wykonane być musza jako moduły do połączenia na miejscu w jedną całość, zgodną z projektem. Wszelkie dodatkowe uzgodnienia dotyczące np. przepustów do poprowadzenia okablowania naleŝy dokonać z inwestorem. Schematyczny przekrój lady bufetu w części z półką i Relingiem V. Kolorystyka Przyjęto kolorystykę płyt i tkanin z następujących próbników : buk mangfall jasny D9201 próbnik Kronopol, calvados ciemny EGGER próbnik MIKOMAX, jabłoń (klon) EGGER próbnik MIKOMAX, - orzech cynamonowy EGGER próbnik MIKOMAX, event czerwień, próbnik PROFIM, tecna niebieski, próbnik PROFIM,

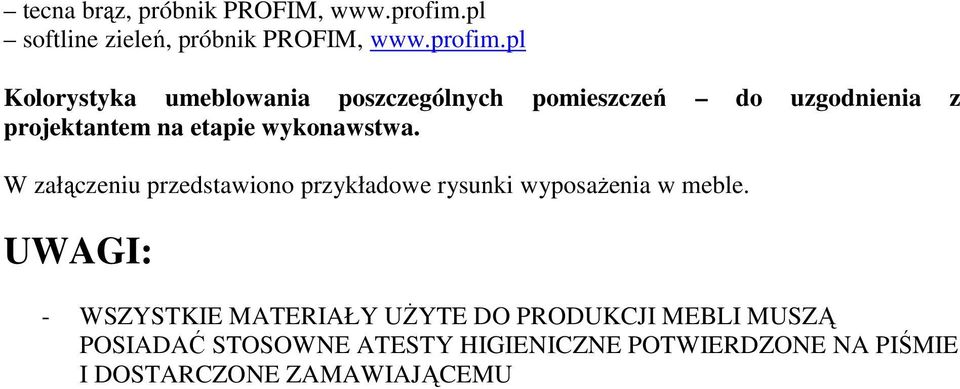

4 tecna brąz, próbnik PROFIM, softline zieleń, próbnik PROFIM, Kolorystyka umeblowania poszczególnych pomieszczeń do uzgodnienia z projektantem na etapie wykonawstwa. W załączeniu przedstawiono przykładowe rysunki wyposaŝenia w meble. UWAGI: - WSZYSTKIE MATERIAŁY UśYTE DO PRODUKCJI MEBLI MUSZĄ POSIADAĆ STOSOWNE ATESTY HIGIENICZNE POTWIERDZONE NA PIŚMIE I DOSTARCZONE ZAMAWIAJĄCEMU

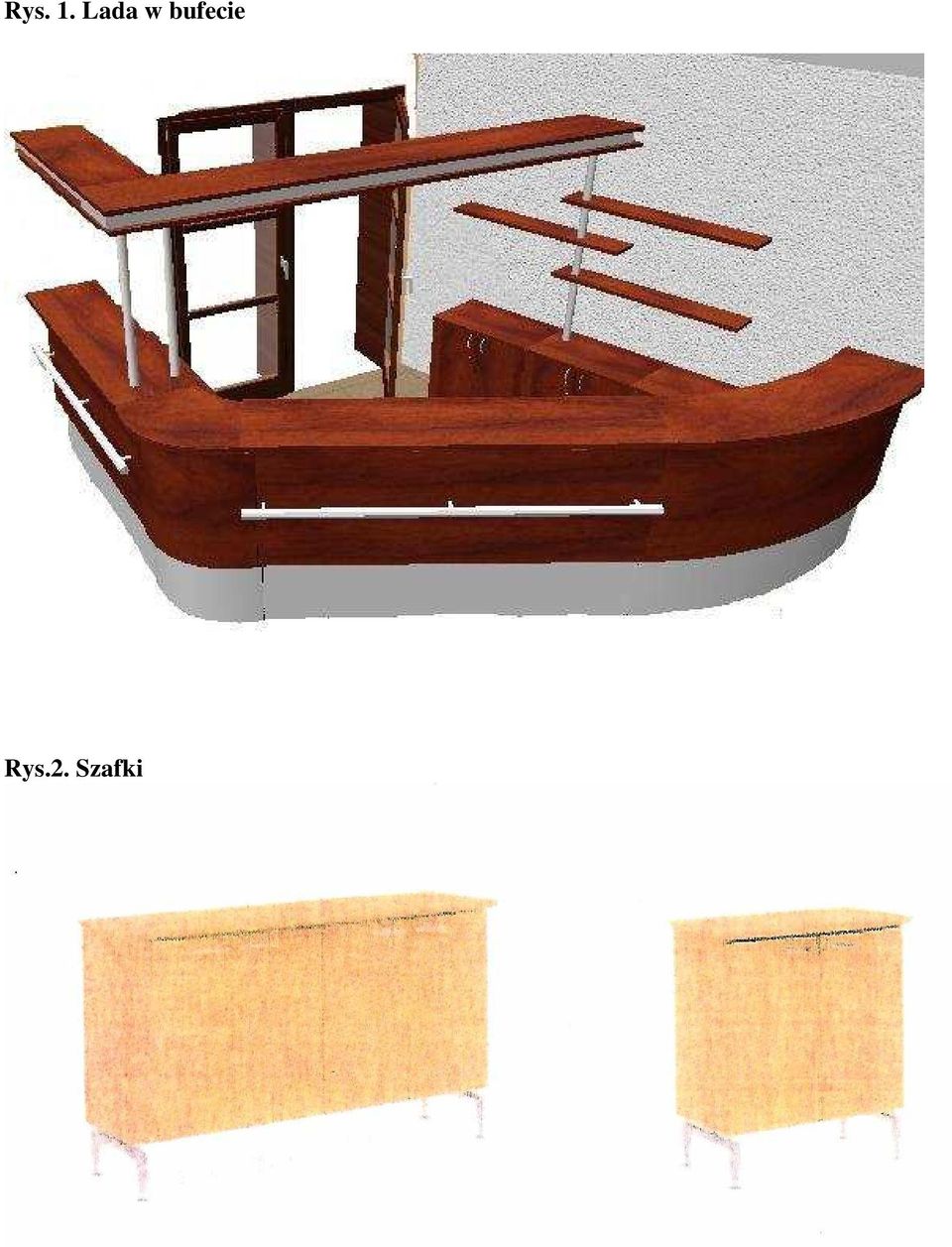

5 Rys. 1. Lada w bufecie Rys.2. Szafki

6 Rys.3. Szafy aktowe Rys.4. Szafy aktowe i ubraniowe

7 Rys.5. Sofa w Holu głównym, wieszak, krzesła do kabin sprawozdawców RPTV.

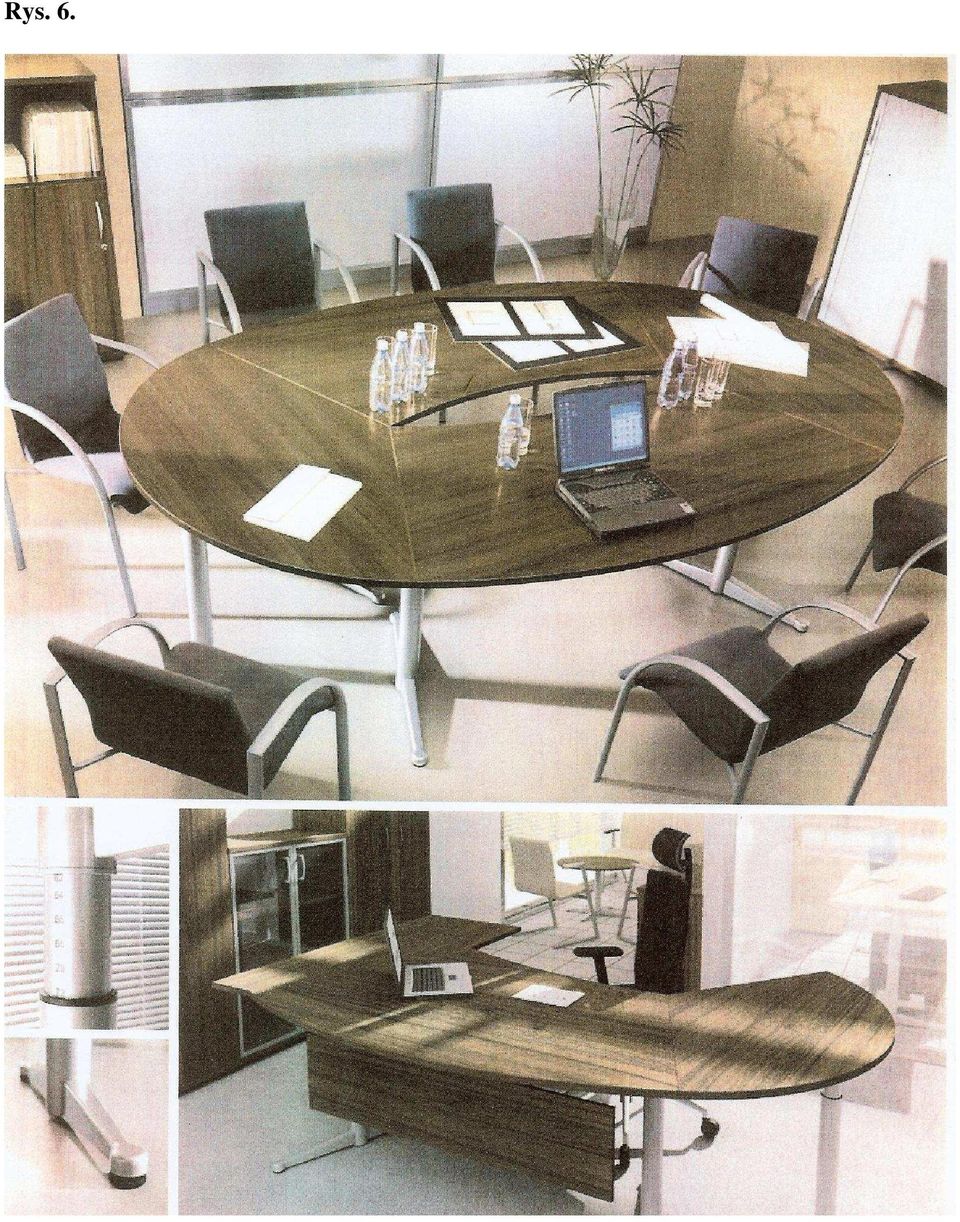

8 Rys. 6.

9 Rys. 7.
