1 Załącznik nr 5 Opis przedmiotu zamówienia 1. Przedmiotem zamówienia jest dostawa, rozładunek i montaż mebli składających się na wyposażenie Hali sportowej z częścią dydaktyczną Państwowej Szkoły Wyższej im. Papieża Jana Pawła II w Białej Podlaskiej szczegółowo opisana poniżej. 2. Dostarczony przedmiot zamówienia musi być fabrycznie nowy tj.. wykonany z nowych elementów, nie używane, zapakowane w oryginalne opakowania producenta oraz zgodne z poniższym opisem. 3. Warunki gwarancji nie mogą nakazywać Zamawiającemu przechowywania opakowań, w których przedmiot zamówienia zostanie dostarczony (Zamawiający może usunąć opakowania po dostawie, co nie spowoduje utarty gwarancji, a dostarczony asortyment, mimo braku opakowań, będzie podlegał usłudze gwarancyjnej). 4. Zamawiający przedstawił minimalne parametry techniczne mebli, które spełniałyby założone wymagania techniczne i jakościowe, funkcjonalne oraz użytkowe. Wykonawca może zaoferować inne meble, ale muszą być on równoważne jakościowo do określonego w SIWZ. Oznacza to, że w ofercie nie może być zaoferowany innych mebli o niższym standardzie, funkcjonalności, walorach użytkowych i gorszych parametrach niż określone w SIWZ. Wykonawca proponujący inny typ mebli zobowiązany jest wykazać, że są one równoważne jakościowo i spełniają wymagane SIWZ normy, parametry i standardy. W takim przypadku zadaniem Wykonawcy jest wskazanie i udowodnienie wymaganego przez Zamawiającego poziomu, jakości poprzez podanie typów, producentów i opisu zawierającego co najmniej informacje zawarte w opisie przedmiotu zamówienia. W przypadku gorszych parametrów technicznych, jakościowych, funkcjonalnych oraz użytkowych przedmiotu zamówienia oferta Wykonawcy zostanie odrzucona z postępowania. 5. Dostawa, rozładunek oraz montaż tj. zgodnie z wymogami Zamawiającego rozstawienie, wypoziomowanie, regulacja drzwiczek, zawieszenie mebli wiszących mebli itp. w pomieszczeniach wskazanych przez Zamawiającego po stronie Wykonawcy. 6. Przedmiot zamówienia obejmuje dostawę, rozładunek i montaż następujących mebli: 6.1. Ławka 5-osobowa w ilości 10 szt. typu Ławka Bingo - 3 Arm lub inna ale równoważna jakościowo o parametrach nie gorszych niż: Siedziska o parametrach: Ilość 5 szt. siedzisk Wykonane z bukowej, profilowanej sklejki o grubości minimum 10mm w kolorze buk naturalny Mocowane do stelaża ławki Możliwość regulacji siedzisk Stelaż ławki wykonany z rur metalowych, malowanych proszkowo na kolor metalik Drewniane nakładki zewnętrznych podłokietników ławki barwione w kolorze buk naturalny Wyposażona w regulowane stopki Wymiary ławki: Szerokość (bez podłokietników) 250cm (+/-10%), Głębokość 62cm (+/-10%) Głębokość siedziska 45cm (+/-10%) Wysokość: Całkowita 84cm (+/-10%) Strona 1 z 10

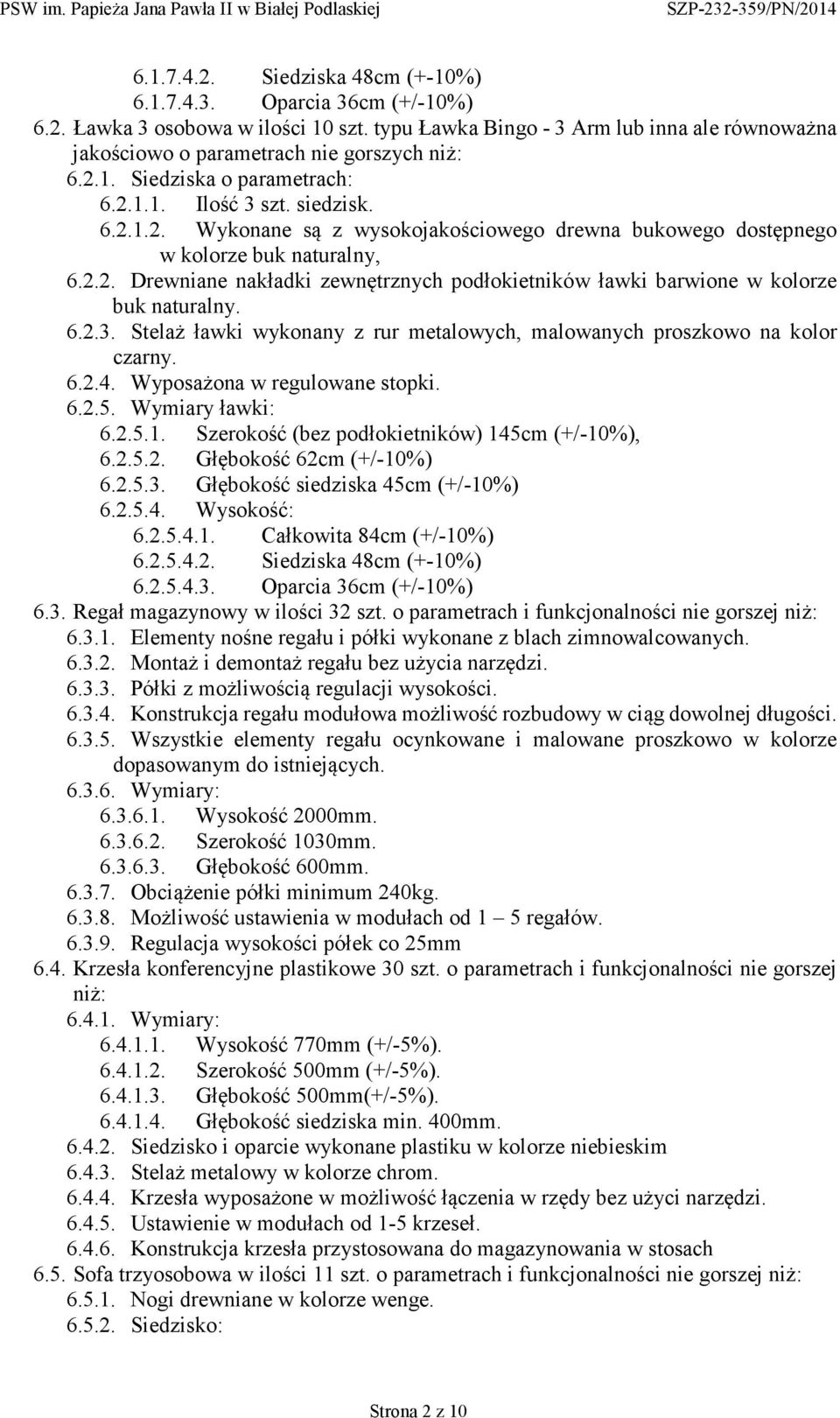

2 Siedziska 48cm (+-10%) Oparcia 36cm (+/-10%) 6.2. Ławka 3 osobowa w ilości 10 szt. typu Ławka Bingo - 3 Arm lub inna ale równoważna jakościowo o parametrach nie gorszych niż: Siedziska o parametrach: Ilość 3 szt. siedzisk Wykonane są z wysokojakościowego drewna bukowego dostępnego w kolorze buk naturalny, Drewniane nakładki zewnętrznych podłokietników ławki barwione w kolorze buk naturalny Stelaż ławki wykonany z rur metalowych, malowanych proszkowo na kolor czarny Wyposażona w regulowane stopki Wymiary ławki: Szerokość (bez podłokietników) 145cm (+/-10%), Głębokość 62cm (+/-10%) Głębokość siedziska 45cm (+/-10%) Wysokość: Całkowita 84cm (+/-10%) Siedziska 48cm (+-10%) Oparcia 36cm (+/-10%) 6.3. Regał magazynowy w ilości 32 szt. o parametrach i funkcjonalności nie gorszej niż: Elementy nośne regału i półki wykonane z blach zimnowalcowanych Montaż i demontaż regału bez użycia narzędzi Półki z możliwością regulacji wysokości Konstrukcja regału modułowa możliwość rozbudowy w ciąg dowolnej długości Wszystkie elementy regału ocynkowane i malowane proszkowo w kolorze dopasowanym do istniejących Wymiary: Wysokość 2000mm Szerokość 1030mm Głębokość 600mm Obciążenie półki minimum 240kg Możliwość ustawienia w modułach od 1 5 regałów Regulacja wysokości półek co 25mm 6.4. Krzesła konferencyjne plastikowe 30 szt. o parametrach i funkcjonalności nie gorszej niż: Wymiary: Wysokość 770mm (+/-5%) Szerokość 500mm (+/-5%) Głębokość 500mm(+/-5%) Głębokość siedziska min. 400mm Siedzisko i oparcie wykonane plastiku w kolorze niebieskim Stelaż metalowy w kolorze chrom Krzesła wyposażone w możliwość łączenia w rzędy bez użyci narzędzi Ustawienie w modułach od 1-5 krzeseł Konstrukcja krzesła przystosowana do magazynowania w stosach 6.5. Sofa trzyosobowa w ilości 11 szt. o parametrach i funkcjonalności nie gorszej niż: Nogi drewniane w kolorze wenge Siedzisko: Strona 2 z 10

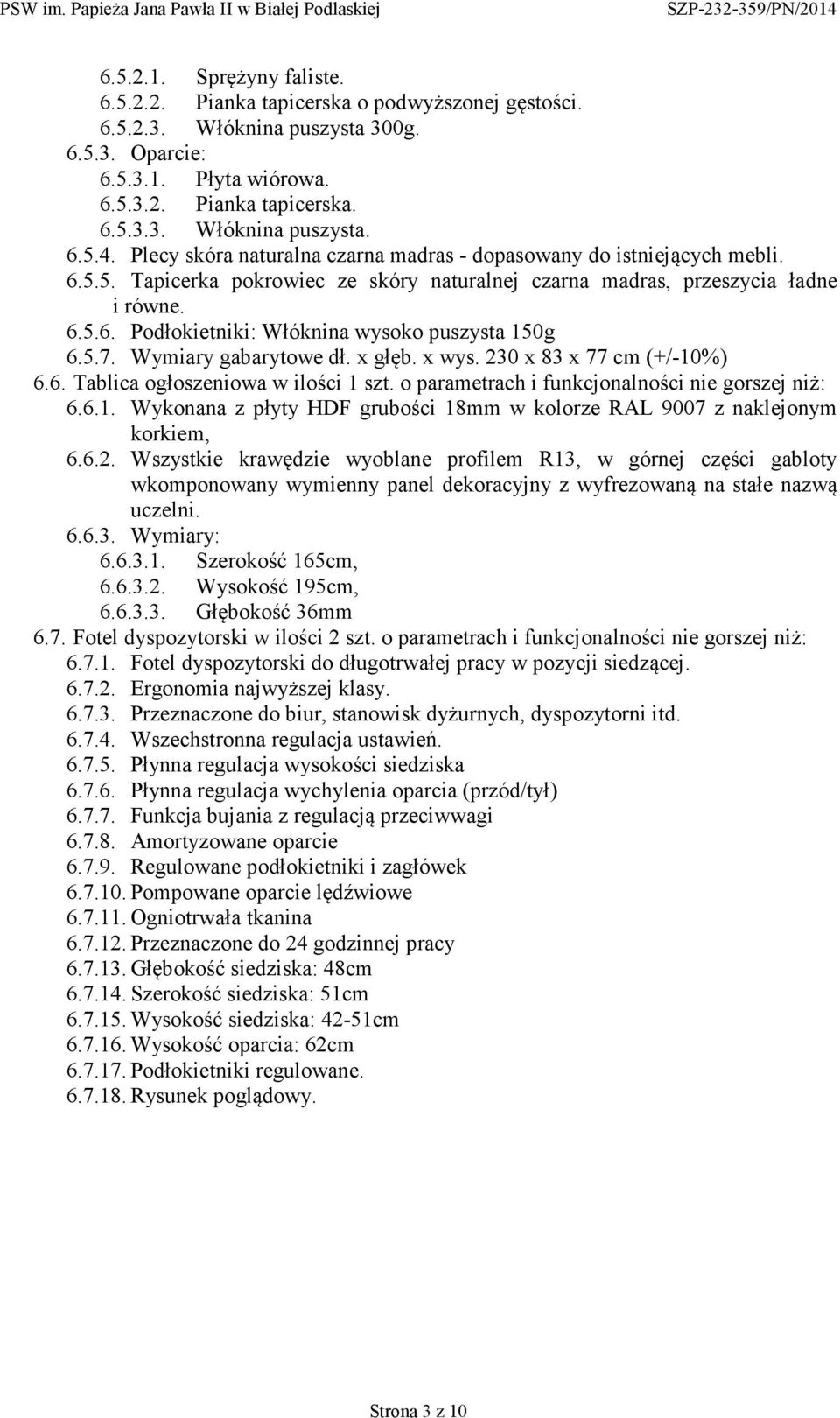

3 Sprężyny faliste Pianka tapicerska o podwyższonej gęstości Włóknina puszysta 300g Oparcie: Płyta wiórowa Pianka tapicerska Włóknina puszysta Plecy skóra naturalna czarna madras - dopasowany do istniejących mebli Tapicerka pokrowiec ze skóry naturalnej czarna madras, przeszycia ładne i równe Podłokietniki: Włóknina wysoko puszysta 150g Wymiary gabarytowe dł. x głęb. x wys. 230 x 83 x 77 cm (+/-10%) 6.6. Tablica ogłoszeniowa w ilości 1 szt. o parametrach i funkcjonalności nie gorszej niż: Wykonana z płyty HDF grubości 18mm w kolorze RAL 9007 z naklejonym korkiem, Wszystkie krawędzie wyoblane profilem R13, w górnej części gabloty wkomponowany wymienny panel dekoracyjny z wyfrezowaną na stałe nazwą uczelni Wymiary: Szerokość 165cm, Wysokość 195cm, Głębokość 36mm 6.7. Fotel dyspozytorski w ilości 2 szt. o parametrach i funkcjonalności nie gorszej niż: Fotel dyspozytorski do długotrwałej pracy w pozycji siedzącej Ergonomia najwyższej klasy Przeznaczone do biur, stanowisk dyżurnych, dyspozytorni itd Wszechstronna regulacja ustawień Płynna regulacja wysokości siedziska Płynna regulacja wychylenia oparcia (przód/tył) Funkcja bujania z regulacją przeciwwagi Amortyzowane oparcie Regulowane podłokietniki i zagłówek Pompowane oparcie lędźwiowe Ogniotrwała tkanina Przeznaczone do 24 godzinnej pracy Głębokość siedziska: 48cm Szerokość siedziska: 51cm Wysokość siedziska: 42-51cm Wysokość oparcia: 62cm Podłokietniki regulowane Rysunek poglądowy. Strona 3 z 10

4 6.8. Szafka szatniowa metalowa w ilości 10 szt. o parametrach niezgorszych niż: Wymiary: Szerokość 800mm Wysokość 1900mm Głębokość 470mm Szafa wykonana z blachy stalowej o grubości min.1mm Korpus szafy lakierowany proszkowo w kolorze RAL Fronty szafy lakierowane proszkowo w kolorze RAL Szafa posiada przegrodę na oddzielenie rzeczy prywatnych i roboczych W drzwiach wykonane są otwory wentylacyjne pozwalające na cyrkulację powietrza wewnątrz szafy Każde z drzwi wyposażone w zamek ryglujący z kluczykiem W każdej z części min.1 półka i drążek Szafa z nogami o wysokości 140 mm Szafa do portierni w ilości 1 szt. o funkcjonalności i parametrach: Wymiary: Wysokość 200cm Szerokość 80cm Głębokość 43cm Szafa aktowa zamknięta wykonana w z płyty 18mm pokrytej melaminą w kolorze jabłoń - dopasowany do istniejących mebli Wieńce górne i dolne wykonane z płyty 25 mm Plecy należy wykonać z płyty HDF 4 mm w kolorze korpusu Zamki trzyryglowe Rączki do otwarcia - dopasowane do istniejących mebli Regulacja poziomu poprzez otwory w wieńcu dolnym Zawias typu Blum lub inny ale równoważny jakościowo Posiada półkę konstrukcyjną, oraz trzy ruchome blaty półek Mebel zaopatrzony w stopki z regulacją wysokości Wieszak naścienny w ilości 4 szt. o funkcjonalności i parametrach: Wymiary: Strona 4 z 10

5 Szerokość 300mm Wysokość 2800mm Wieszak na podkładzie z płyty wiórowej oklejonej obrzeżem PCV grubości 2mm Wieszak wyposażony w 10 podwójnych haczyków Biurko w kształcie litery L o wymiarach gabarytowych 160 x 120 x 73,5 cm w ilości 45 szt. (23 szt. prawa, 22 szt. lewa) o funkcjonalności i parametrach: Blat wykonany z płyty wiórowe o grubości 25mm pokrytej obustronnie melaminą i oklejonej obrzeżem PCV o grubości 2mm Kolor płyty jabłoń dopasowany do istniejących mebli Stelaż metalowy oparty na nogach rurowych o średnicy 50 mm połączonych na stałe poprzeczką w ramę przekrój ramy 40x20mm Ramki z nogami połączone ze sobą przy pomocy metalowych podłużnic poprowadzonych wzdłuż krawędzi, pod powierzchnia blatu roboczego Stelaż wyposażony w stopki do regulacji poziomu ~15 mm Blat przykręcony bezpośrednio do podłużnic Biurko na zewnętrznych bokach (160cm i 120cm) wyposażone w blendę o wysokości 30 cm Wysokość biurka 73,5 cm 120 cm 120 cm 60 cm 160 cm 160 cm 60 cm Lewa 60 cm 60 cm Prawa Kontener szufladowy o wymiarach 45 x 57 x 61 cm w ilości 45 szt. o funkcjonalności i parametrach: Korpus z płyty wiórowej 18 mm, Centralny zamek, Blokada wysuwu szuflad, Rolkowe prowadnice, Wieniec górny i dolny wykonany z płyty wiórowej 25 mm, Wyposażony w kółka Całość w kolorze jabłoń dopasowany do istniejących mebli Krzesło obrotowe w ilości 75 szt. typu WEBSTAR lub inne ale równoważne jakościowo o funkcjonalności i parametrach nie gorszych niż: Wymiary: Wysokość 1035mm +/-90mm Strona 5 z 10

6 Szerokość 650mm Głębokość 650mm Głębokość siedziska 445mm +/-20mm Miękkie, tapicerowane siedzisko i oparcie Możliwość blokady oparcia w wybranej pozycji Regulacja głębokości siedziska Regulowana wysokość krzesła Stałe podłokietniki Pięcioramienna podstawa - czarna powlekana plastikiem Oparcie i siedzisko z materiału w kolorze szarym Krzesło szkolne w ilości 210 szt. o funkcjonalności i parametrach: Krzesło szkolne w rozmiarze Siedzisko i oparcie wykonane ze sklejki bukowej Stelaż wykonany z rury ø 30 mm, gięty oraz spawany Kolor stelaża czarny Krzesło konferencyjne w ilości 39 szt. o parametrach szt. o funkcjonalności i parametrach: Oparcie i siedzisko z materiału w kolorze szarym Konstrukcja z metalowej rurki w kolorze czarnym Kolorystka identyczna jak w krzesłach opisanych w pkt Lada recepcyjno-szatniowa w ilości 2 szt. o parametrach i funkcjonalności: Wymiary: Wysokość: 850mm Głębokość: 600mm Długość: ok 6mb należy skorygować o obmiar z natury Lada wykonana z płyty wiórowej melaminowanej w kolorystyce pomarańcz dopasowanej do ścian Blat lady recepcyjne grubości min 38mm pokryty laminatem HPL o podwyższonej odporności na ścieranie Kolor blatu popiel dopasowany do kolorystyki wnętrza Wnętrze lady wyposażone w minimum 3 szafki zamykane na klucz o szerokości min 600mm; W pozostałej części półki otwarte W każdej z lad wykonane wejście na zasadzie drzwi rozwieranych w obie strony Nad każdymi z drzwi zamontowany mechanizm z opuszczanym baletem zamontowany w taki sposób aby po jego zamknięciu została zachowana górna płaszczyzna blatu lady Przednia krawędzie blatu wyoblone ze względów funkcjonalno-estetycznych Konstrukcja lady mocowana z podłożem w sposób trwały z możliwością jej demontażu Stolik uczniowski w ilości 123 szt. typu Oskar lub inny ale równoważny jakościowo o funkcjonalności i parametrach: Stół szkolny 2 osobowy o stałej wysokości rozmiarze Wymiary blatu: 1300 x 500 mm Blat stołu wykonany z płyty laminowanej, obrzeże wykończone listwą PCV, narożniki blatu proste Blat stołu w kolorze: buk Stelaż wykonany z rury Ø 40 mm Kolor stelaża czarny Uchwyt do zawieszenia plecaka Tablica w ilości 11 szt. o funkcjonalności i parametrach: Strona 6 z 10

7 Tablica rozkładana kredowa Powierzchnia ceramiczna o właściwościach magnetycznych Suchościeralna Rama wykonana z profilu aluminiowego w kolorze srebrnym Tył tablicy wzmocniony blachą ocynkowaną Na całej długości półka na przybory Uchwyty do zamocowania Wymiary 170x 100x340cm Kolor zielony Szafa aktowa z półkami otwartymi i zamykanymi w ilości 40 szt. o funkcjonalności i parametrach: Wymiary Wysokość 200cm Szerokość 80cm Głębokość 43cm Szafa aktowa z półkami otwartymi i zamkniętymi wykonana w z płyty 18mm pokrytej melaminą w kolorze jabłoń - dopasowany do istniejących mebli Wieńce górne i dolne wykonane z płyty 25 mm Plecy należy wykonać z płyty HDF 4 mm w kolorze korpusu Zamki trzyryglowe Rączki do otwarcia - dopasowane do istniejących mebli Regulacja poziomu poprzez otwory w wieńcu dolnym Zawias typu Blum lub inny ale równoważny jakościowo Posiada półkę konstrukcyjną, oraz trzy ruchome blaty półek Mebel zaopatrzony w stopki z regulacją wysokości Wykonana wg. rysunku Szafa ubraniowa w ilości 20 szt. o funkcjonalności i parametrach: Wymiary Wysokość 200cm Szerokość 60cm Strona 7 z 10

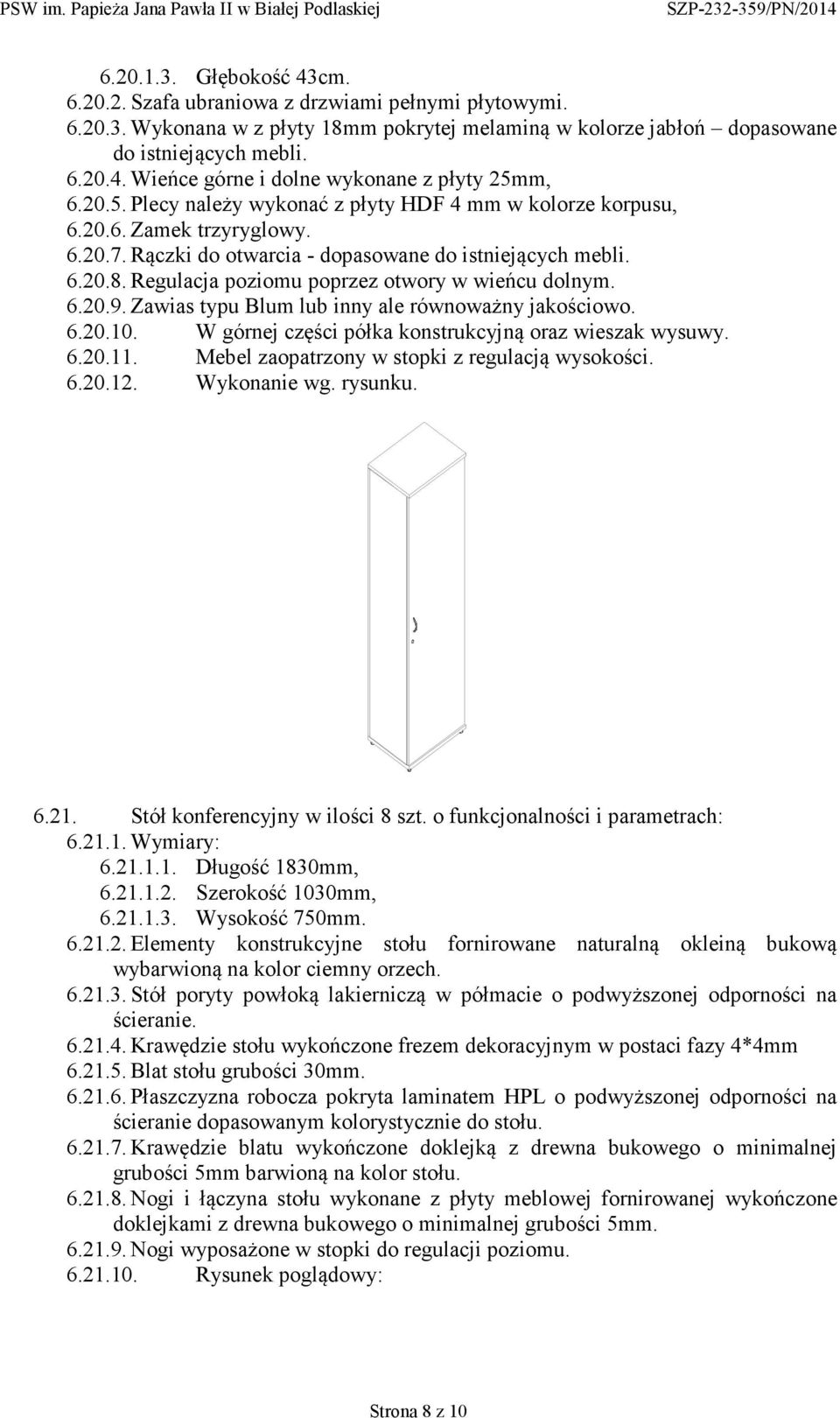

8 Głębokość 43cm Szafa ubraniowa z drzwiami pełnymi płytowymi Wykonana w z płyty 18mm pokrytej melaminą w kolorze jabłoń dopasowane do istniejących mebli Wieńce górne i dolne wykonane z płyty 25mm, Plecy należy wykonać z płyty HDF 4 mm w kolorze korpusu, Zamek trzyryglowy Rączki do otwarcia - dopasowane do istniejących mebli Regulacja poziomu poprzez otwory w wieńcu dolnym Zawias typu Blum lub inny ale równoważny jakościowo W górnej części półka konstrukcyjną oraz wieszak wysuwy Mebel zaopatrzony w stopki z regulacją wysokości Wykonanie wg. rysunku Stół konferencyjny w ilości 8 szt. o funkcjonalności i parametrach: Wymiary: Długość 1830mm, Szerokość 1030mm, Wysokość 750mm Elementy konstrukcyjne stołu fornirowane naturalną okleiną bukową wybarwioną na kolor ciemny orzech Stół poryty powłoką lakierniczą w półmacie o podwyższonej odporności na ścieranie Krawędzie stołu wykończone frezem dekoracyjnym w postaci fazy 4*4mm Blat stołu grubości 30mm Płaszczyzna robocza pokryta laminatem HPL o podwyższonej odporności na ścieranie dopasowanym kolorystycznie do stołu Krawędzie blatu wykończone doklejką z drewna bukowego o minimalnej grubości 5mm barwioną na kolor stołu Nogi i łączyna stołu wykonane z płyty meblowej fornirowanej wykończone doklejkami z drewna bukowego o minimalnej grubości 5mm Nogi wyposażone w stopki do regulacji poziomu Rysunek poglądowy: Strona 8 z 10

9 6.22. Krzesło sala konferencyjna w ilości 44 szt. o funkcjonalności i parametrach: Wymiary: Wysokość 930mm Szerokość 610mm Głębokość 560mm Głębokość siedziska 510mm Miękkie, tapicerowane siedzisko i oparcie w skórze naturalnej Rama z litego drewna bukowego, polerowana i lakierowana w kolorze ciemny brąz Wyprofilowane wygodne oparcie Szerokie drewniane podłokietniki Oparcie tapicerowane z obu stron Tablica dwustronna jezdna w ilości 2 szt. o funkcjonalności i parametrach: Obrotowa (wzdłuż poziomej osi), Powierzchnie biała Powłoka akrylowo-poliestrowa o grubości 25 mikronów, utwardzana w temperaturze 275 C Wykonana na ocynkowanej blasze, magnetyczna Możliwość pisania wszelkimi markerami do tablic białych Rama wykonana z ceownika aluminiowego w kolorze naturalnym, wykończona bezpiecznymi narożnikami z tworzywa. Cała konstrukcja usztywniona wypełnieniem w postaci jednolitej płyty Rynienka wykonana jest ze specjalnego kształtownika aluminiowego w kolorze naturalnym Stojak Nogi wykonane z profili stalowych zamkniętych 25x25 mm, podłużnice wykonane z profili stalowych zamkniętych 20x20 mm Pomalowany proszkowo Uchwyty umożliwiające obracaniem tablicy wzdłuż jej poziomej osi Mobilny cztery kółka, wszystkie gumowane, dwa posiadają hamulec W komplecie znajduje się: Tablica, Stojak, Rynna i zestaw śrub do skręcenia w całość Wymiary gabarytowe: Wymiary samej tablicy 1515 x 1010 mm (+/-10%) Szerokość stojaka z tablicą 1630 mm (+/-10%) Wysokość stojaka z tablicą 1900 mm (+/-10%) Szafa metalowa w ilości 3 szt. o parametrach: Strona 9 z 10

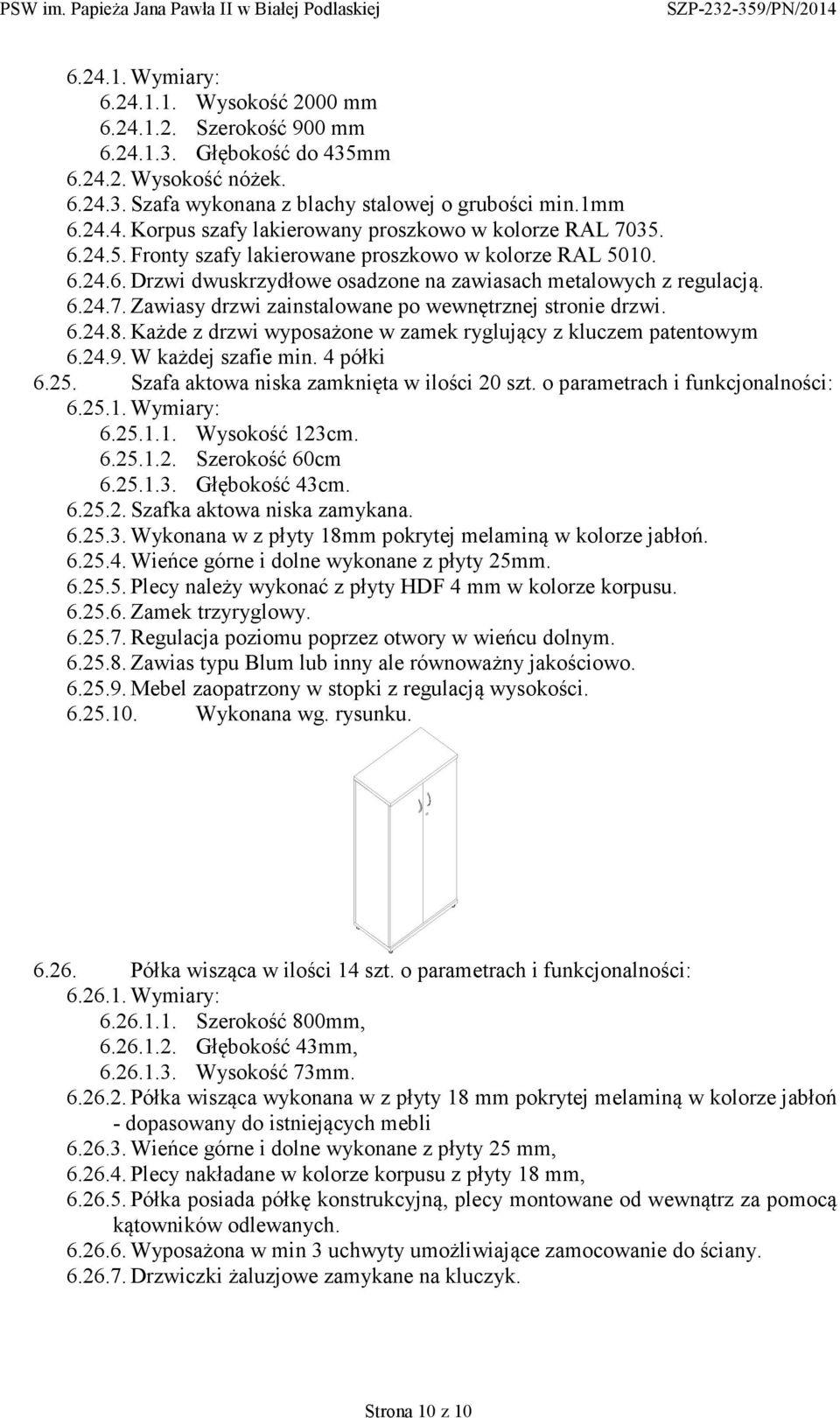

10 Wymiary: Wysokość 2000 mm Szerokość 900 mm Głębokość do 435mm Wysokość nóżek Szafa wykonana z blachy stalowej o grubości min.1mm Korpus szafy lakierowany proszkowo w kolorze RAL Fronty szafy lakierowane proszkowo w kolorze RAL Drzwi dwuskrzydłowe osadzone na zawiasach metalowych z regulacją Zawiasy drzwi zainstalowane po wewnętrznej stronie drzwi Każde z drzwi wyposażone w zamek ryglujący z kluczem patentowym W każdej szafie min. 4 półki Szafa aktowa niska zamknięta w ilości 20 szt. o parametrach i funkcjonalności: Wymiary: Wysokość 123cm Szerokość 60cm Głębokość 43cm Szafka aktowa niska zamykana Wykonana w z płyty 18mm pokrytej melaminą w kolorze jabłoń Wieńce górne i dolne wykonane z płyty 25mm Plecy należy wykonać z płyty HDF 4 mm w kolorze korpusu Zamek trzyryglowy Regulacja poziomu poprzez otwory w wieńcu dolnym Zawias typu Blum lub inny ale równoważny jakościowo Mebel zaopatrzony w stopki z regulacją wysokości Wykonana wg. rysunku Półka wisząca w ilości 14 szt. o parametrach i funkcjonalności: Wymiary: Szerokość 800mm, Głębokość 43mm, Wysokość 73mm Półka wisząca wykonana w z płyty 18 mm pokrytej melaminą w kolorze jabłoń - dopasowany do istniejących mebli Wieńce górne i dolne wykonane z płyty 25 mm, Plecy nakładane w kolorze korpusu z płyty 18 mm, Półka posiada półkę konstrukcyjną, plecy montowane od wewnątrz za pomocą kątowników odlewanych Wyposażona w min 3 uchwyty umożliwiające zamocowanie do ściany Drzwiczki żaluzjowe zamykane na kluczyk. Strona 10 z 10
