1 << Powrót Telemecanique Napędy i sterowanie silników

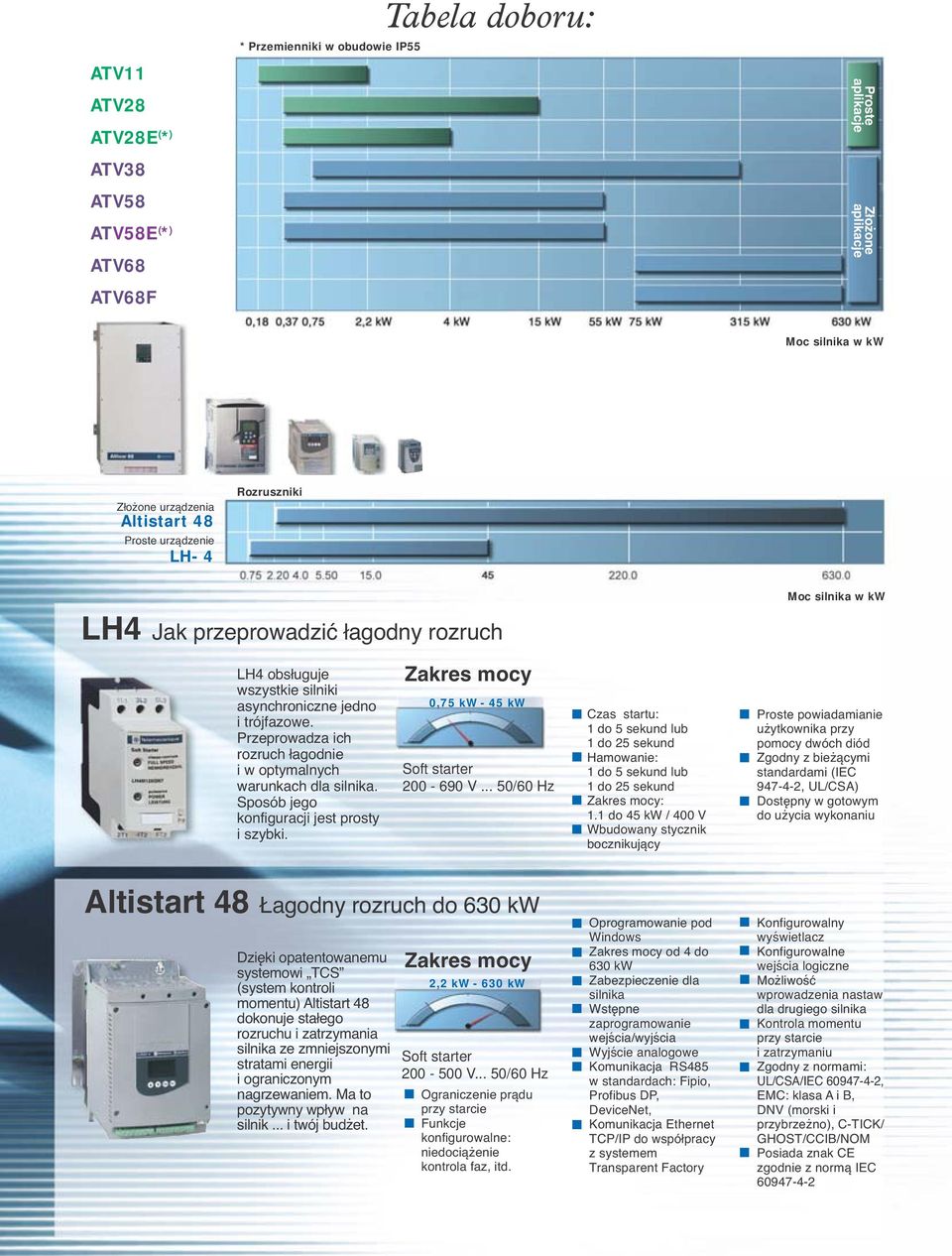

2 Proste aplikacje Złożone aplikacje * Przemienniki w obudowie IP55 Tabela doboru: ATV11 ATV28 ATV28E ( * ) ATV38 ATV58 ATV58E ( * ) ATV68 ATV68F Moc silnika w kw Złożone urządzenia Altistart 48 Proste urządzenie LH- 4 Rozruszniki Moc silnika w kw LH4 Jak przeprowadzić łagodny rozruch LH4 obsługuje wszystkie silniki asynchroniczne jedno i trójfazowe. Przeprowadza ich rozruch łagodnie i w optymalnych warunkach dla silnika. Sposób jego konfiguracji jest prosty i szybki. Zakres mocy 0,75 kw - 45 kw Soft starter V... 50/60 Hz Czas startu: 1 do 5 sekund lub 1 do 25 sekund Hamowanie: 1 do 5 sekund lub 1 do 25 sekund Zakres mocy: 1.1 do 45 kw / 400 V Wbudowany stycznik bocznikujący Proste powiadamianie użytkownika przy pomocy dwóch diód Zgodny z bieżącymi standardami (IEC , UL/CSA) Dostępny w gotowym do użycia wykonaniu Altistart 48 Łagodny rozruch do 630 kw Dzięki opatentowanemu systemowi TCS (system kontroli momentu) Altistart 48 dokonuje stałego rozruchu i zatrzymania silnika ze zmniejszonymi stratami energii i ograniczonym nagrzewaniem. Ma to pozytywny wpływ na silnik... i twój budżet. Zakres mocy 2,2 kw kw Soft starter V... 50/60 Hz Ograniczenie prądu przy starcie Funkcje konfigurowalne: niedociążenie kontrola faz, itd. Oprogramowanie pod Windows Zakres mocy od 4 do 630 kw Zabezpieczenie dla silnika Wstępne zaprogramowanie wejścia/wyjścia Wyjście analogowe Komunikacja RS485 w standardach: Fipio, Profibus DP, DeviceNet, Komunikacja Ethernet TCP/IP do współpracy z systemem Transparent Factory Konfigurowalny wyświetlacz Konfigurowalne wejścia logiczne Możliwość wprowadzenia nastaw dla drugiego silnika Kontrola momentu przy starcie i zatrzymaniu Zgodny z normami: UL/CSA/IEC , EMC: klasa A i B, DNV (morski i przybrzeżno), C-TICK/ GHOST/CCIB/NOM Posiada znak CE zgodnie z normą IEC

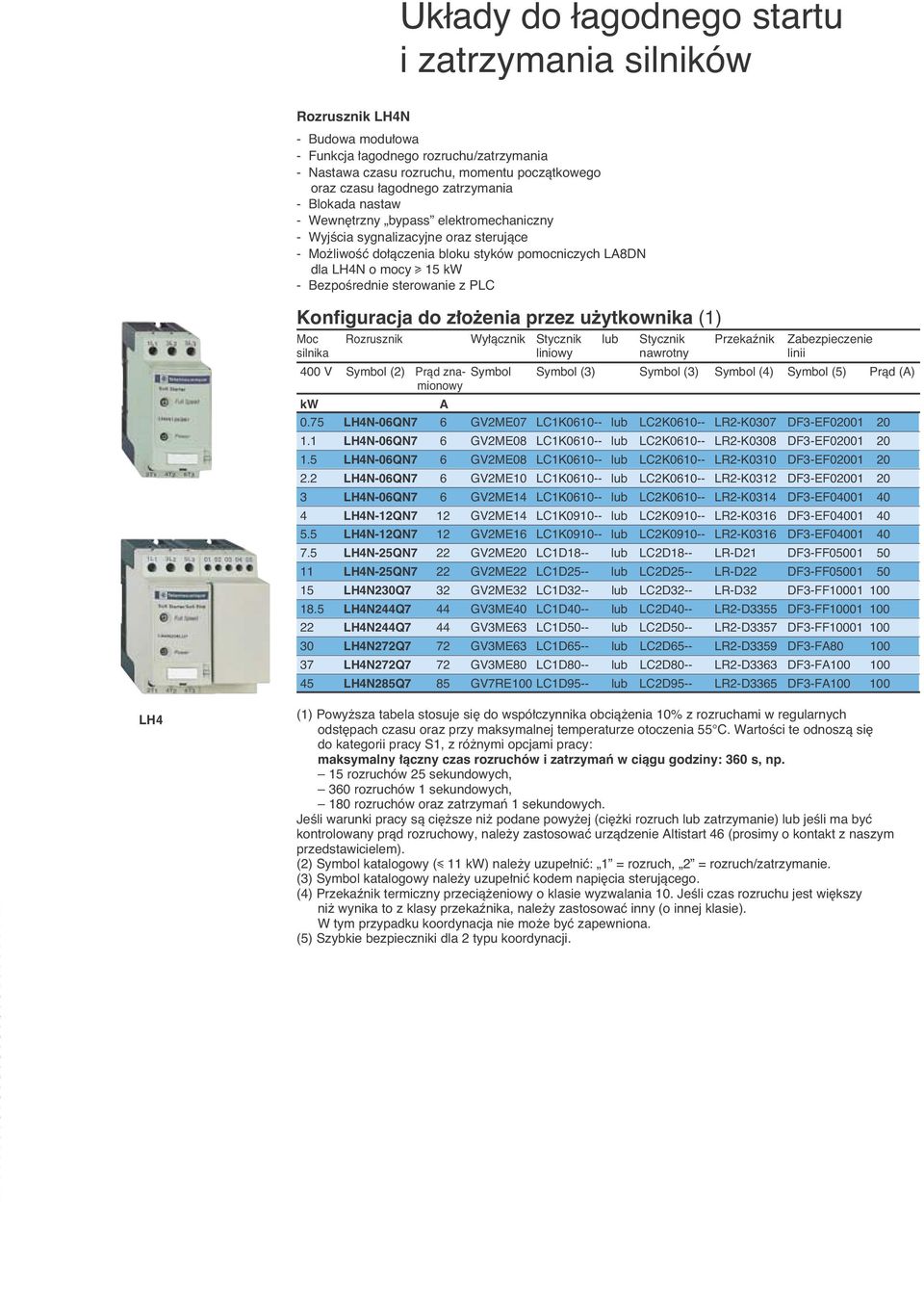

3 Układy do łagodnego startu i zatrzymania silników Rozrusznik LH4N - Budowa modu owa - Funkcja agodnego rozruchu/zatrzymania - Nastawa czasu rozruchu, momentu poczàtkowego oraz czasu agodnego zatrzymania - Blokada nastaw - Wewn trzny bypass elektromechaniczny - WyjÊcia sygnalizacyjne oraz sterujàce - Mo liwoêç do àczenia bloku styków pomocniczych LA8DN dla LH4N o mocy u 15 kw - BezpoÊrednie sterowanie z PLC Konfiguracja do z o enia przez u ytkownika (1) Moc Rozrusznik Wy àcznik Stycznik lub Stycznik Przekaênik Zabezpieczenie silnika liniowy nawrotny linii 400 V Symbol (2) Pràd zna- Symbol Symbol (3) Symbol (3) Symbol (4) Symbol (5) Pràd (A) mionowy kw A 0.75 LH4N-06QN7 6 GV2ME07 LC1K lub LC2K LR2-K0307 DF3-EF LH4N-06QN7 6 GV2ME08 LC1K lub LC2K LR2-K0308 DF3-EF LH4N-06QN7 6 GV2ME08 LC1K lub LC2K LR2-K0310 DF3-EF LH4N-06QN7 6 GV2ME10 LC1K lub LC2K LR2-K0312 DF3-EF LH4N-06QN7 6 GV2ME14 LC1K lub LC2K LR2-K0314 DF3-EF LH4N-12QN7 12 GV2ME14 LC1K lub LC2K LR2-K0316 DF3-EF LH4N-12QN7 12 GV2ME16 LC1K lub LC2K LR2-K0316 DF3-EF LH4N-25QN7 22 GV2ME20 LC1D18-- lub LC2D18-- LR-D21 DF3-FF LH4N-25QN7 22 GV2ME22 LC1D25-- lub LC2D25-- LR-D22 DF3-FF LH4N230Q7 32 GV2ME32 LC1D32-- lub LC2D32-- LR-D32 DF3-FF LH4N244Q7 44 GV3ME40 LC1D40-- lub LC2D40-- LR2-D3355 DF3-FF LH4N244Q7 44 GV3ME63 LC1D50-- lub LC2D50-- LR2-D3357 DF3-FF LH4N272Q7 72 GV3ME63 LC1D65-- lub LC2D65-- LR2-D3359 DF3-FA LH4N272Q7 72 GV3ME80 LC1D80-- lub LC2D80-- LR2-D3363 DF3-FA LH4N285Q7 85 GV7RE100 LC1D95-- lub LC2D95-- LR2-D3365 DF3-FA LH4 (1) Powy sza tabela stosuje si do wspó czynnika obcià enia 10% z rozruchami w regularnych odst pach czasu oraz przy maksymalnej temperaturze otoczenia 55 C. WartoÊci te odnoszà si do kategorii pracy S1, z ró nymi opcjami pracy: maksymalny àczny czas rozruchów i zatrzymaƒ w ciàgu godziny: 360 s, np. 15 rozruchów 25 sekundowych, 360 rozruchów 1 sekundowych, 180 rozruchów oraz zatrzymaƒ 1 sekundowych. JeÊli warunki pracy sà ci sze ni podane powy ej (ci ki rozruch lub zatrzymanie) lub jeêli ma byç kontrolowany pràd rozruchowy, nale y zastosowaç urzàdzenie Altistart 46 (prosimy o kontakt z naszym przedstawicielem). (2) Symbol katalogowy (i 11 kw) nale y uzupe niç: 1 = rozruch, 2 = rozruch/zatrzymanie. (3) Symbol katalogowy nale y uzupe niç kodem napi cia sterujàcego. (4) Przekaênik termiczny przecià eniowy o klasie wyzwalania 10. JeÊli czas rozruchu jest wi kszy ni wynika to z klasy przekaênika, nale y zastosowaç inny (o innej klasie). W tym przypadku koordynacja nie mo e byç zapewniona. (5) Szybkie bezpieczniki dla 2 typu koordynacji.

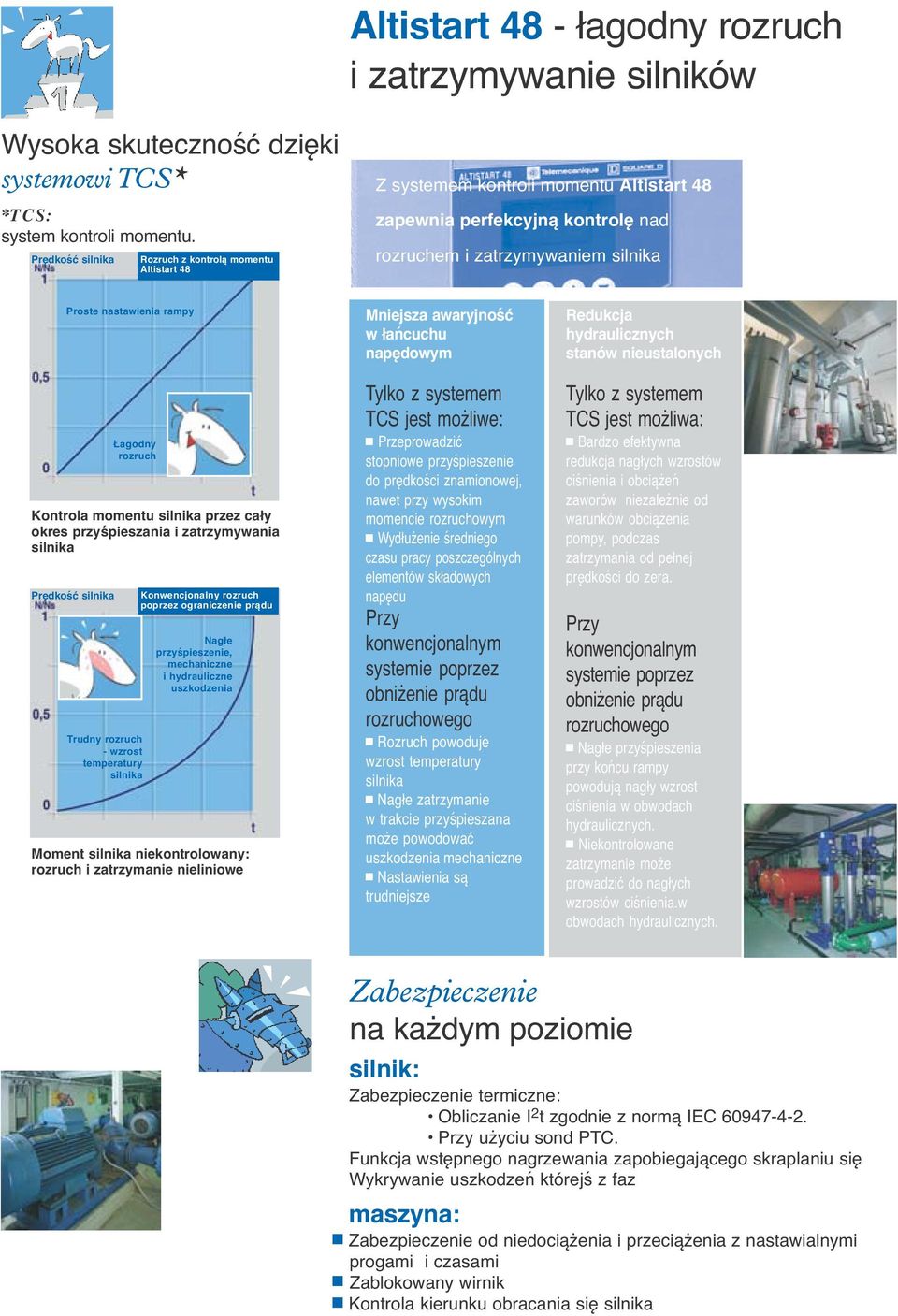

4 Altistart 48 - łagodny rozruch i zatrzymywanie silników Wysoka skuteczność dzięki systemowi TCS* *TCS: system kontroli momentu. Prędkość silnika Rozruch z kontrolą momentu Altistart 48 Z systemem kontroli momentu Altistart 48 zapewnia perfekcyjną kontrolę nad rozruchem i zatrzymywaniem silnika Proste nastawienia rampy Prędkość silnika Łagodny rozruch Kontrola momentu silnika przez cały okres przyśpieszania i zatrzymywania silnika Trudny rozruch - wzrost temperatury silnika Konwencjonalny rozruch poprzez ograniczenie prądu Nagłe przyśpieszenie, mechaniczne i hydrauliczne uszkodzenia Moment silnika niekontrolowany: rozruch i zatrzymanie nieliniowe Mniejsza awaryjność w łańcuchu napędowym Tylko z systemem TCS jest możliwe: Przeprowadzić stopniowe przyśpieszenie do prędkości znamionowej, nawet przy wysokim momencie rozruchowym Wydłużenie średniego czasu pracy poszczególnych elementów składowych napędu Przy konwencjonalnym systemie poprzez obniżenie prądu rozruchowego Rozruch powoduje wzrost temperatury silnika Nagłe zatrzymanie w trakcie przyśpieszana może powodować uszkodzenia mechaniczne Nastawienia są trudniejsze Redukcja hydraulicznych stanów nieustalonych Tylko z systemem TCS jest możliwa: Bardzo efektywna redukcja nagłych wzrostów ciśnienia i obciążeń zaworów niezależnie od warunków obciążenia pompy, podczas zatrzymania od pełnej prędkości do zera. Przy konwencjonalnym systemie poprzez obniżenie prądu rozruchowego Nagłe przyśpieszenia przy końcu rampy powodują nagły wzrost ciśnienia w obwodach hydraulicznych. Niekontrolowane zatrzymanie może prowadzić do nagłych wzrostów ciśnienia.w obwodach hydraulicznych. Zabezpieczenie na każdym poziomie silnik: Zabezpieczenie termiczne: Obliczanie I 2 t zgodnie z normą IEC Przy użyciu sond PTC. Funkcja wstępnego nagrzewania zapobiegającego skraplaniu się Wykrywanie uszkodzeń którejś z faz maszyna: Zabezpieczenie od niedociążenia i przeciążenia z nastawialnymi progami i czasami Zablokowany wirnik Kontrola kierunku obracania się silnika

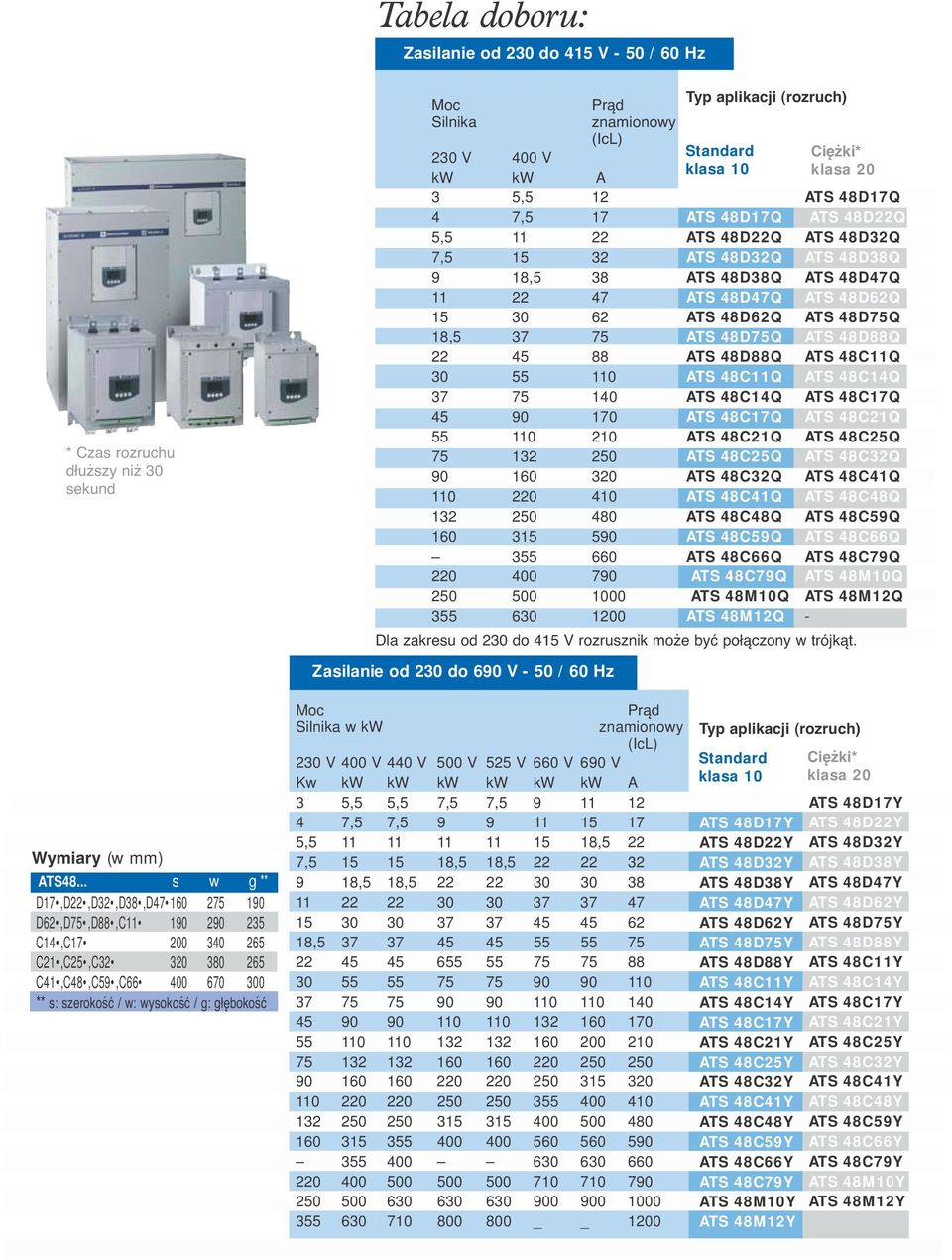

5 Tabela doboru: Zasilanie od 230 do 415 V - 50 / 60 Hz * Czas rozruchu dłuższy niż 30 sekund Wymiary (w mm) ATS48... s w g ** D17,D22,D32,D38,D D62,D75,D88,C C14,C C21,C25,C C41,C48,C59,C ** s: szerokość / w: wysokość / g: głębokość Moc Silnika 230 V 400 V kw kw A Dla zakresu od 230 do 415 V rozrusznik może być połączony w trójkąt. Zasilanie od 230 do 690 V - 50 / 60 Hz Typ aplikacji (rozruch) Prąd znamionowy (IcL) Standard klasa 10 Ciężki* klasa ,5 12 ATS 48D17Q 4 7,5 17 ATS 48D17Q ATS 48D22Q 5, ATS 48D22Q ATS 48D32Q 7, ATS 48D32Q ATS 48D38Q 9 18,5 38 ATS 48D38Q ATS 48D47Q ATS 48D47Q ATS 48D62Q ATS 48D62Q ATS 48D75Q 18, ATS 48D75Q ATS 48D88Q ATS 48D88Q ATS 48C11Q ATS 48C11Q ATS 48C14Q ATS 48C14Q ATS 48C17Q ATS 48C17Q ATS 48C21Q ATS 48C21Q ATS 48C25Q ATS 48C25Q ATS 48C32Q ATS 48C32Q ATS 48C41Q ATS 48C41Q ATS 48C48Q ATS 48C48Q ATS 48C59Q ATS 48C59Q ATS 48C66Q ATS 48C66Q ATS 48C79Q ATS 48C79Q ATS 48M10Q ATS 48M10Q ATS 48M12Q ATS 48M12Q - Moc Prąd Silnika w kw znamionowy Typ aplikacji (rozruch) (IcL) 230 V 400 V 440 V 500 V 525 V 660 V 690 V Standard Ciężki* Kw kw kw kw kw kw kw A klasa 10 klasa ,5 5,5 7,5 7, ATS 48D17Y 4 7,5 7, ATS 48D17Y ATS 48D22Y 5, ,5 22 ATS 48D22Y ATS 48D32Y 7, ,5 18, ATS 48D32Y ATS 48D38Y 9 18,5 18, ATS 48D38Y ATS 48D47Y ATS 48D47Y ATS 48D62Y ATS 48D62Y ATS 48D75Y 18, ATS 48D75Y ATS 48D88Y ATS 48D88Y ATS 48C11Y ATS 48C11Y ATS 48C14Y ATS 48C14Y ATS 48C17Y ATS 48C17Y ATS 48C21Y ATS 48C21Y ATS 48C25Y ATS 48C25Y ATS 48C32Y ATS 48C32Y ATS 48C41Y ATS 48C41Y ATS 48C48Y ATS 48C48Y ATS 48C59Y ATS 48C59Y ATS 48C66Y ATS 48C66Y ATS 48C79Y ATS 48C79Y ATS 48M10Y ATS 48M10Y ATS 48M12Y ATS 48M12Y

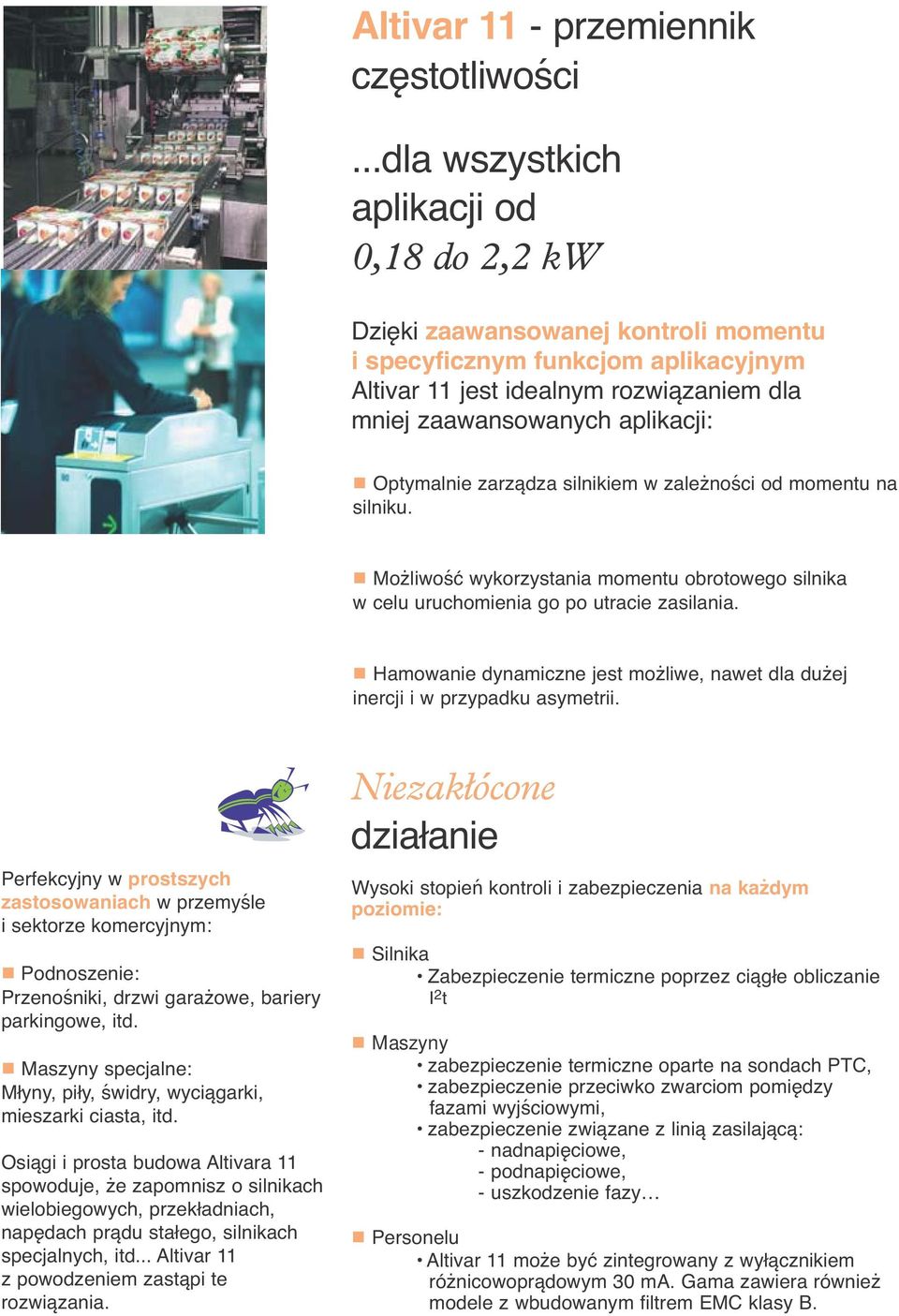

6 Altivar 11 - przemiennik częstotliwości...dla wszystkich aplikacji od 0,18 do 2,2 kw Dzięki zaawansowanej kontroli momentu i specyficznym funkcjom aplikacyjnym Altivar 11 jest idealnym rozwiązaniem dla mniej zaawansowanych aplikacji: r Optymalnie zarządza silnikiem w zależności od momentu na silniku. r Możliwość wykorzystania momentu obrotowego silnika w celu uruchomienia go po utracie zasilania. r Hamowanie dynamiczne jest możliwe, nawet dla dużej inercji i w przypadku asymetrii. Perfekcyjny w prostszych zastosowaniach w przemyśle i sektorze komercyjnym: r Podnoszenie: Przenośniki, drzwi garażowe, bariery parkingowe, itd. r Maszyny specjalne: Młyny, piły, świdry, wyciągarki, mieszarki ciasta, itd. Osiągi i prosta budowa Altivara 11 spowoduje, że zapomnisz o silnikach wielobiegowych, przekładniach, napędach prądu stałego, silnikach specjalnych, itd... Altivar 11 z powodzeniem zastąpi te rozwiązania. Niezak ócone działanie Wysoki stopień kontroli i zabezpieczenia na każdym poziomie: r Silnika Zabezpieczenie termiczne poprzez ciągłe obliczanie I 2 t r Maszyny zabezpieczenie termiczne oparte na sondach PTC, zabezpieczenie przeciwko zwarciom pomiędzy fazami wyjściowymi, zabezpieczenie związane z linią zasilającą: - nadnapięciowe, - podnapięciowe, - uszkodzenie fazy r Personelu Altivar 11 może być zintegrowany z wyłącznikiem różnicowoprądowym 30 ma. Gama zawiera również modele z wbudowanym filtrem EMC klasy B.

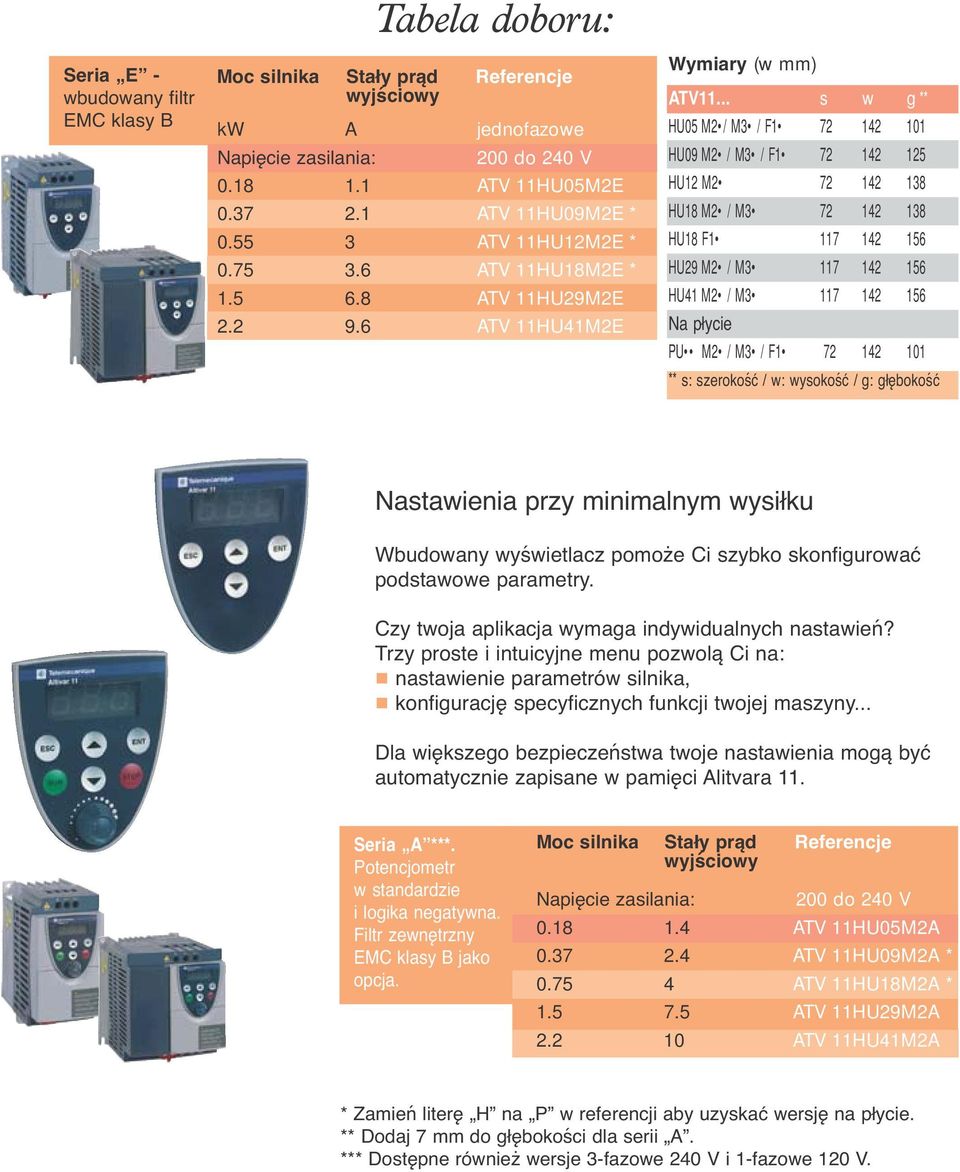

7 Seria E - wbudowany filtr EMC klasy B Moc silnika Tabela doboru: Stały prąd wyjściowy Referencje kw A jednofazowe Napięcie zasilania: 200 do 240 V ATV 11HU05M2E ATV 11HU09M2E * ATV 11HU12M2E * ATV 11HU18M2E * ATV 11HU29M2E ATV 11HU41M2E Wymiary (w mm) ATV11... s w g ** HU05 M2 / M3 / F HU09 M2 / M3 / F HU12 M HU18 M2 / M HU18 F HU29 M2 / M HU41 M2 / M Na płycie PU M2 / M3 / F ** s: szerokość / w: wysokość / g: głębokość Nastawienia przy minimalnym wysiłku Wbudowany wyświetlacz pomoże Ci szybko skonfigurować podstawowe parametry. Czy twoja aplikacja wymaga indywidualnych nastawień? Trzy proste i intuicyjne menu pozwolą Ci na: r nastawienie parametrów silnika, r konfigurację specyficznych funkcji twojej maszyny... Dla większego bezpieczeństwa twoje nastawienia mogą być automatycznie zapisane w pamięci Alitvara 11. Seria A ***. Potencjometr w standardzie i logika negatywna. Filtr zewnętrzny EMC klasy B jako opcja. Moc silnika Stały prąd wyjściowy Referencje Napięcie zasilania: 200 do 240 V ATV 11HU05M2A ATV 11HU09M2A * ATV 11HU18M2A * ATV 11HU29M2A ATV 11HU41M2A * Zamień literę H na P w referencji aby uzyskać wersję na płycie. ** Dodaj 7 mm do głębokości dla serii A. *** Dostępne również wersje 3-fazowe 240 V i 1-fazowe 120 V.

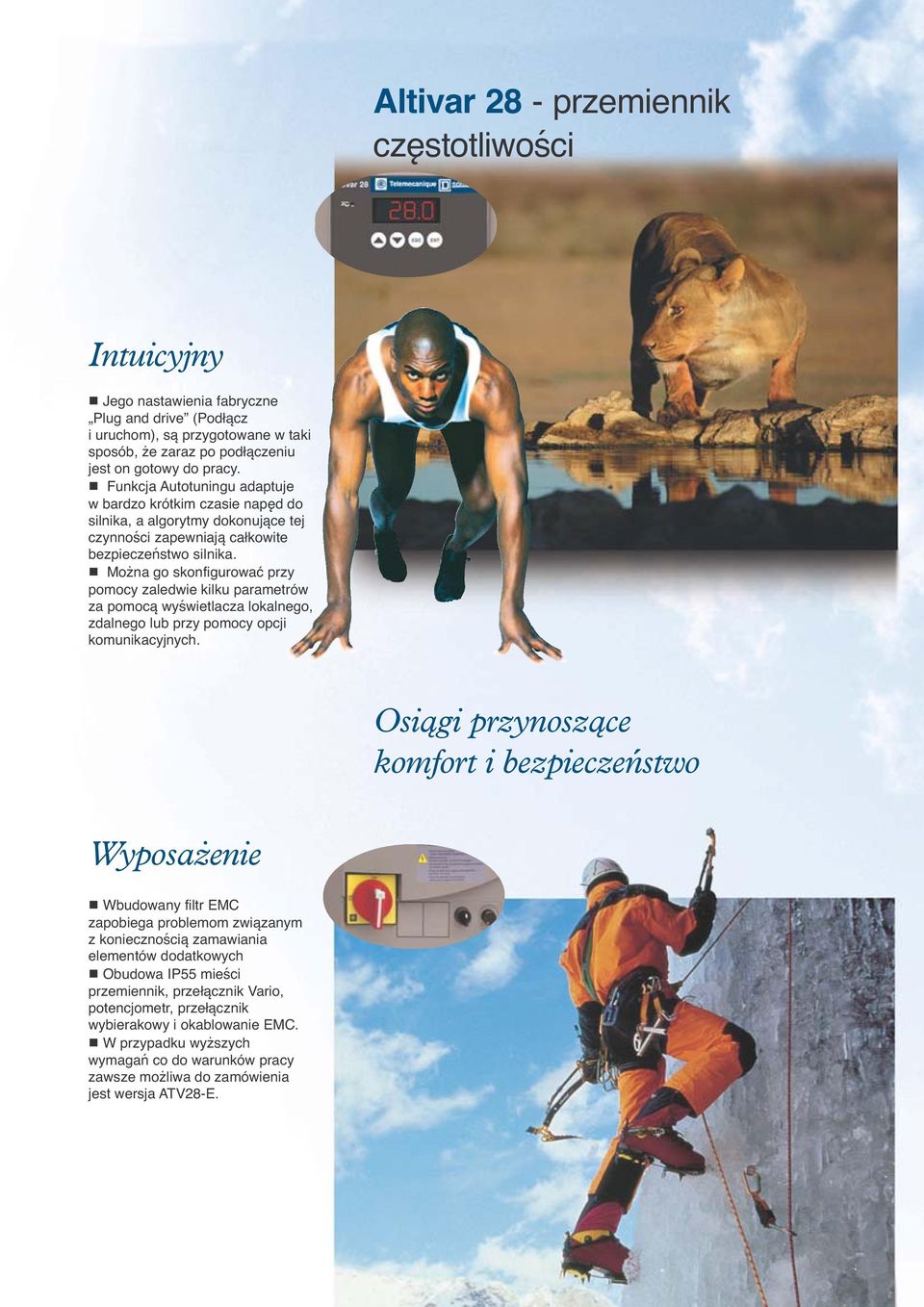

8 Altivar 28 - przemiennik częstotliwości Intuicyjny r Jego nastawienia fabryczne Plug and drive (Podłącz i uruchom), są przygotowane w taki sposób, że zaraz po podłączeniu jest on gotowy do pracy. r Funkcja Autotuningu adaptuje w bardzo krótkim czasie napęd do silnika, a algorytmy dokonujące tej czynności zapewniają całkowite bezpieczeństwo silnika. r Można go skonfigurować przy pomocy zaledwie kilku parametrów za pomocą wyświetlacza lokalnego, zdalnego lub przy pomocy opcji komunikacyjnych. Osiàgi przynoszàce komfort i bezpieczeƒstwo Wyposa enie r Wbudowany filtr EMC zapobiega problemom związanym z koniecznością zamawiania elementów dodatkowych r Obudowa IP55 mieści przemiennik, przełącznik Vario, potencjometr, przełącznik wybierakowy i okablowanie EMC. r W przypadku wyższych wymagań co do warunków pracy zawsze możliwa do zamówienia jest wersja ATV28-E.

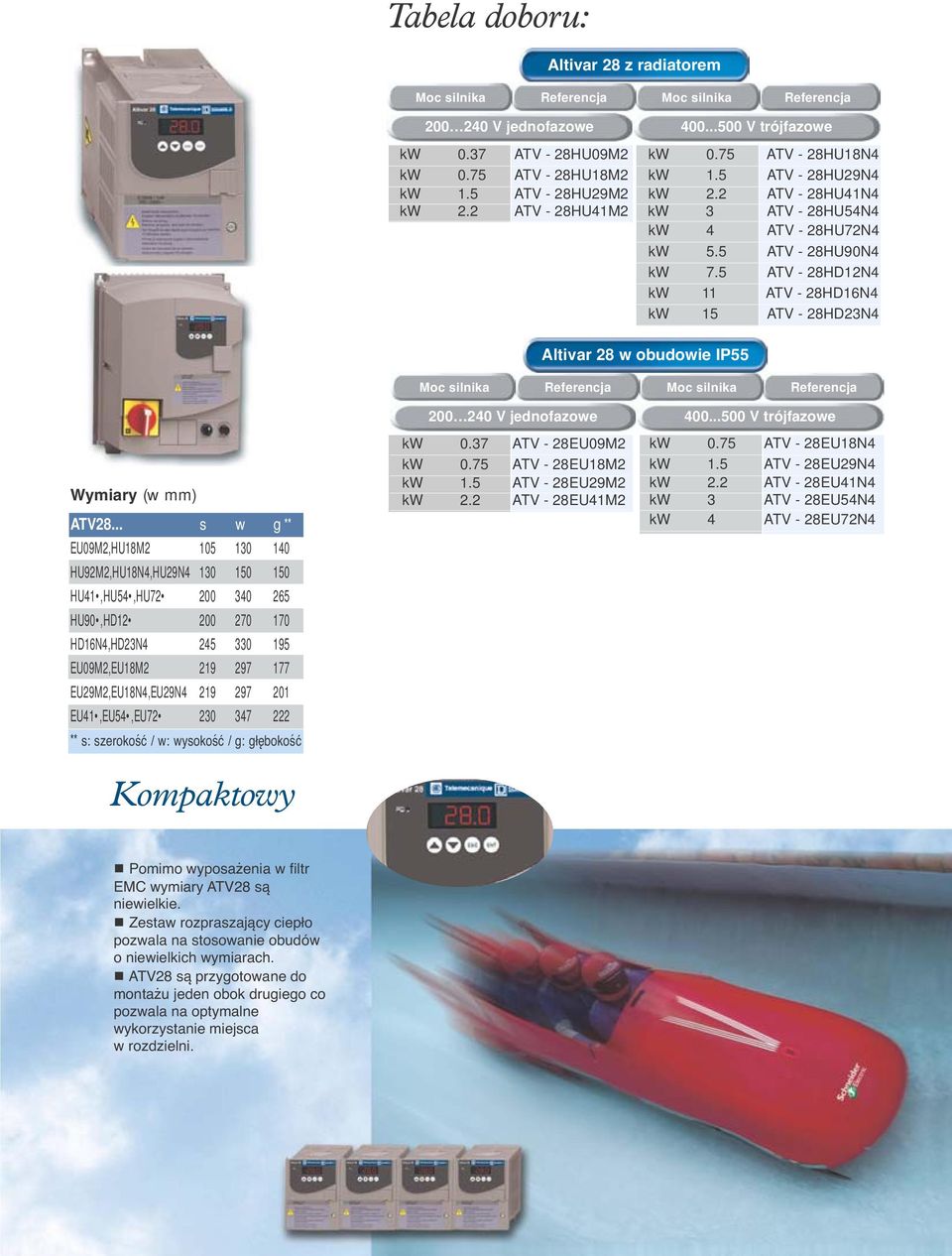

9 Tabela doboru: Altivar 28 z radiatorem Moc silnika Referencja Moc silnika Referencja V jednofazowe V trójfazowe kw 0.37 ATV - 28HU09M2 kw 0.75 ATV - 28HU18M2 kw 1.5 ATV - 28HU29M2 kw 2.2 ATV - 28HU41M2 kw 0.75 ATV - 28HU18N4 kw 1.5 ATV - 28HU29N4 kw 2.2 ATV - 28HU41N4 kw 3 ATV - 28HU54N4 kw 4 ATV - 28HU72N4 kw 5.5 ATV - 28HU90N4 kw 7.5 ATV - 28HD12N4 kw 11 ATV - 28HD16N4 kw 15 ATV - 28HD23N4 Altivar 28 w obudowie IP55 Moc silnika Referencja Moc silnika Referencja V jednofazowe V trójfazowe Wymiary (w mm) ATV28... s w g ** EU09M2,HU18M HU92M2,HU18N4,HU29N HU41,HU54,HU HU90,HD HD16N4,HD23N EU09M2,EU18M EU29M2,EU18N4,EU29N EU41,EU54,EU ** s: szerokość / w: wysokość / g: głębokość Kompaktowy kw 0.37 ATV - 28EU09M2 kw 0.75 ATV - 28EU18M2 kw 1.5 ATV - 28EU29M2 kw 2.2 ATV - 28EU41M2 kw 0.75 ATV - 28EU18N4 kw 1.5 ATV - 28EU29N4 kw 2.2 ATV - 28EU41N4 kw 3 ATV - 28EU54N4 kw 4 ATV - 28EU72N4 r Pomimo wyposażenia w filtr EMC wymiary ATV28 są niewielkie. r Zestaw rozpraszający ciepło pozwala na stosowanie obudów o niewielkich wymiarach. r ATV28 są przygotowane do montażu jeden obok drugiego co pozwala na optymalne wykorzystanie miejsca w rozdzielni.

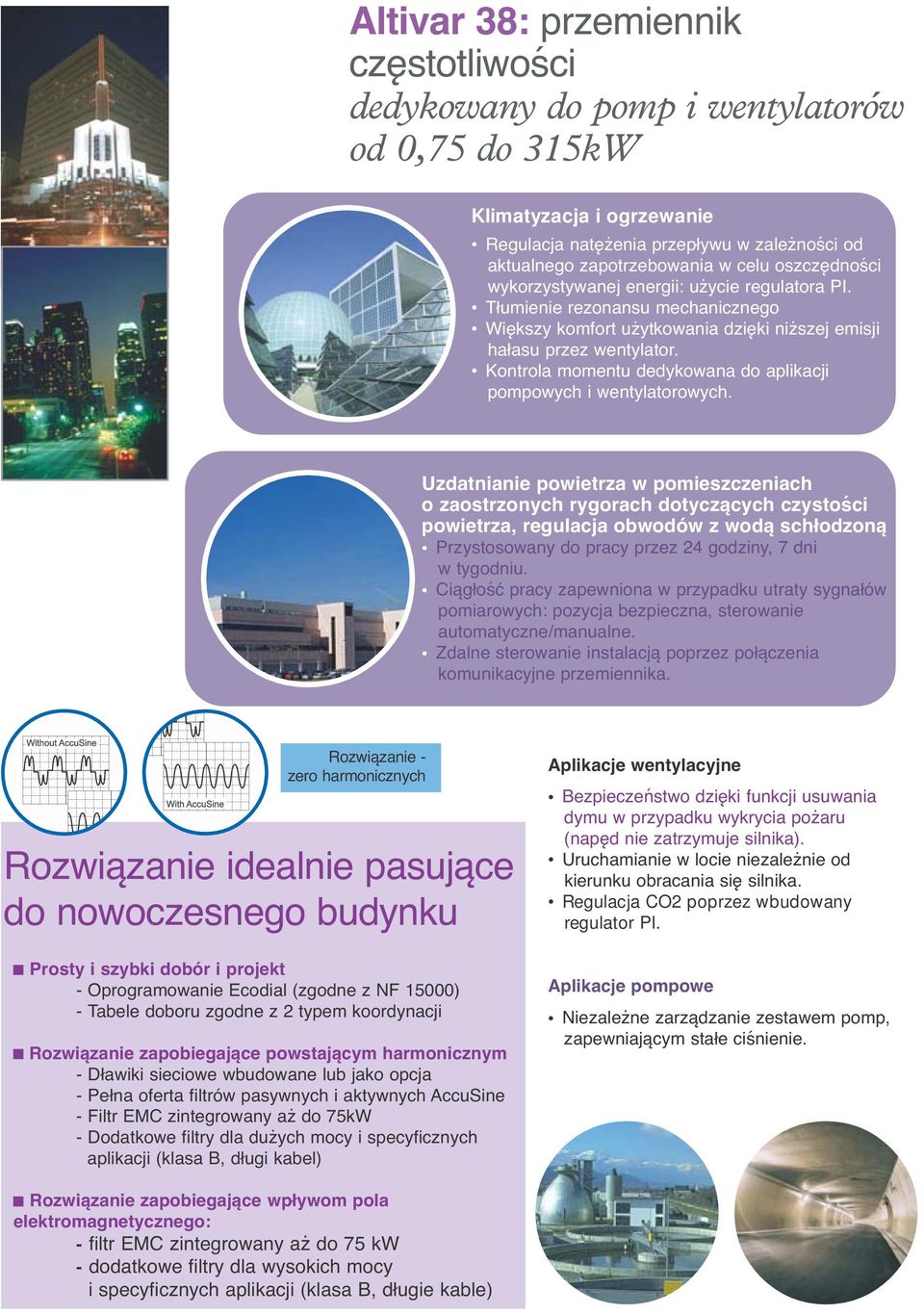

10 Altivar 38: przemiennik częstotliwości dedykowany do pomp i wentylatorów od 0,75 do 315kW Klimatyzacja i ogrzewanie Regulacja natężenia przepływu w zależności od aktualnego zapotrzebowania w celu oszczędności wykorzystywanej energii: użycie regulatora PI. Tłumienie rezonansu mechanicznego Większy komfort użytkowania dzięki niższej emisji hałasu przez wentylator. Kontrola momentu dedykowana do aplikacji pompowych i wentylatorowych. Uzdatnianie powietrza w pomieszczeniach o zaostrzonych rygorach dotyczących czystości powietrza, regulacja obwodów z wodą schłodzoną Przystosowany do pracy przez 24 godziny, 7 dni w tygodniu. Ciągłość pracy zapewniona w przypadku utraty sygnałów pomiarowych: pozycja bezpieczna, sterowanie automatyczne/manualne. Zdalne sterowanie instalacją poprzez połączenia komunikacyjne przemiennika. Rozwiązanie - zero harmonicznych Rozwiązanie idealnie pasujące do nowoczesnego budynku Prosty i szybki dobór i projekt - Oprogramowanie Ecodial (zgodne z NF 15000) - Tabele doboru zgodne z 2 typem koordynacji Rozwiązanie zapobiegające powstającym harmonicznym - Dławiki sieciowe wbudowane lub jako opcja - Pełna oferta filtrów pasywnych i aktywnych AccuSine - Filtr EMC zintegrowany aż do 75kW - Dodatkowe filtry dla dużych mocy i specyficznych aplikacji (klasa B, długi kabel) Aplikacje wentylacyjne Bezpieczeństwo dzięki funkcji usuwania dymu w przypadku wykrycia pożaru (napęd nie zatrzymuje silnika). Uruchamianie w locie niezależnie od kierunku obracania się silnika. Regulacja CO2 poprzez wbudowany regulator PI. Aplikacje pompowe Niezależne zarządzanie zestawem pomp, zapewniającym stałe ciśnienie. Rozwiązanie zapobiegające wpływom pola elektromagnetycznego: - filtr EMC zintegrowany aż do 75 kw - dodatkowe filtry dla wysokich mocy i specyficznych aplikacji (klasa B, długie kable)

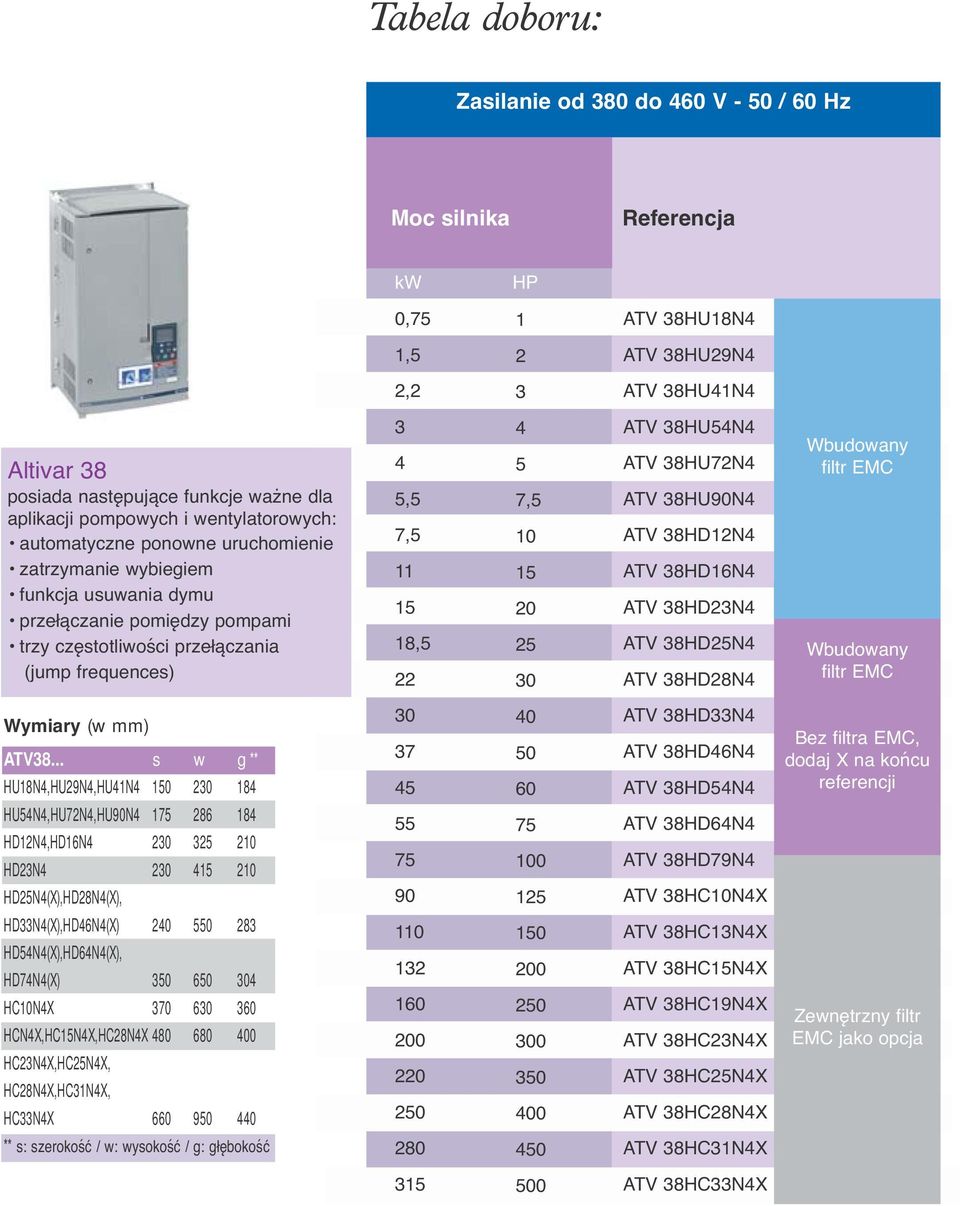

11 Tabela doboru: Zasilanie od 380 do 460 V - 50 / 60 Hz Moc silnika Referencja kw HP Altivar 38 posiada następujące funkcje ważne dla aplikacji pompowych i wentylatorowych: automatyczne ponowne uruchomienie zatrzymanie wybiegiem funkcja usuwania dymu przełączanie pomiędzy pompami trzy częstotliwości przełączania (jump frequences) Wymiary (w mm) ATV38... s w g ** HU18N4,HU29N4,HU41N HU54N4,HU72N4,HU90N HD12N4,HD16N HD23N HD25N4(X),HD28N4(X), HD33N4(X),HD46N4(X) HD54N4(X),HD64N4(X), HD74N4(X) HC10N4X HCN4X,HC15N4X,HC28N4X HC23N4X,HC25N4X, HC28N4X,HC31N4X, HC33N4X ** s: szerokość / w: wysokość / g: głębokość 0,75 1 ATV 38HU18N4 1,5 2 ATV 38HU29N4 2,2 3 ATV 38HU41N4 3 4 ATV 38HU54N4 4 5 ATV 38HU72N4 5,5 7,5 ATV 38HU90N4 7,5 10 ATV 38HD12N ATV 38HD16N ATV 38HD23N4 18,5 25 ATV 38HD25N ATV 38HD28N ATV 38HD33N ATV 38HD46N ATV 38HD54N ATV 38HD64N ATV 38HD79N ATV 38HC10N4X ATV 38HC13N4X ATV 38HC15N4X ATV 38HC19N4X ATV 38HC23N4X ATV 38HC25N4X ATV 38HC28N4X ATV 38HC31N4X ATV 38HC33N4X Wbudowany filtr EMC Wbudowany filtr EMC Bez filtra EMC, dodaj X na końcu referencji Zewnętrzny filtr EMC jako opcja

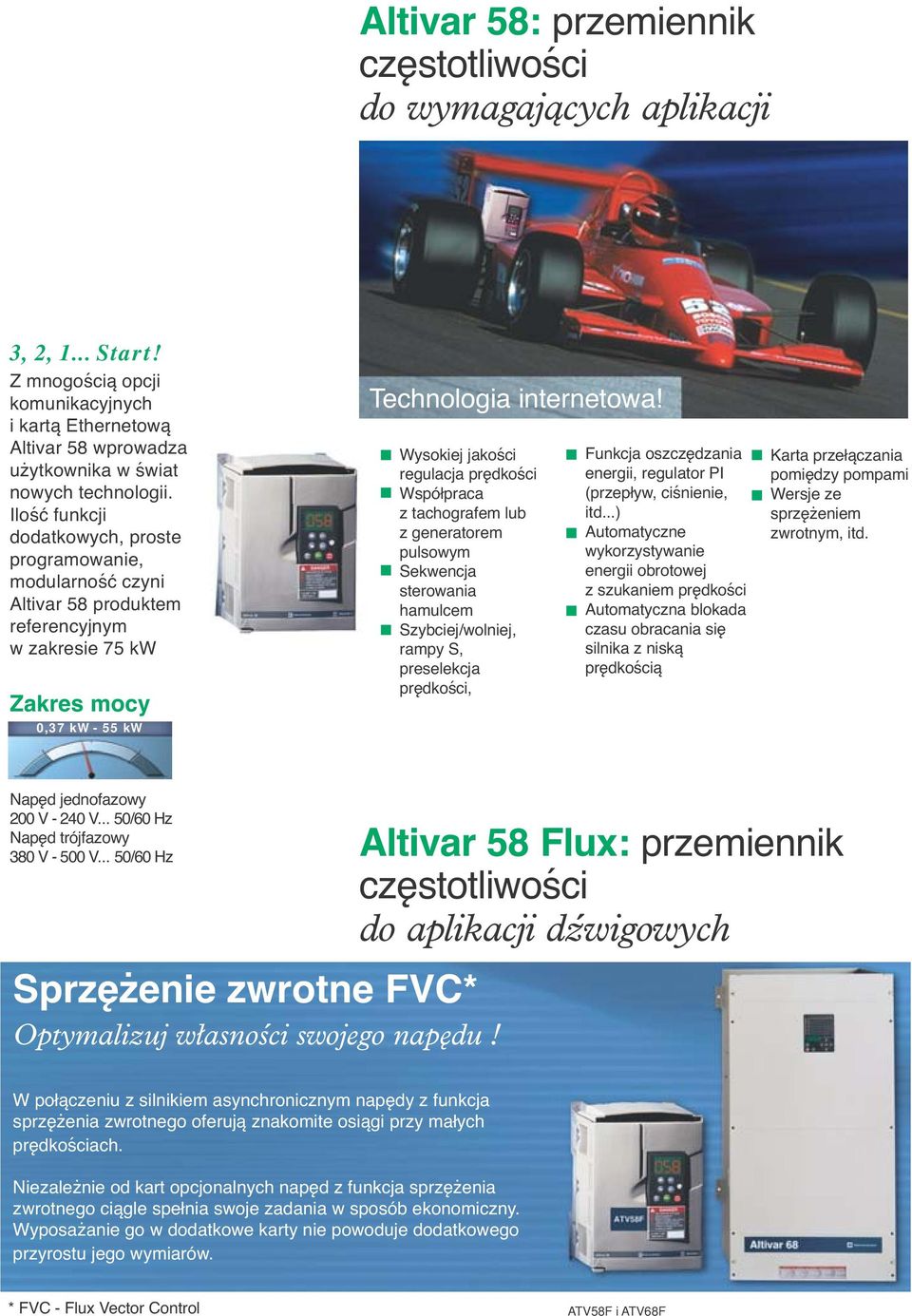

12 Altivar 58: przemiennik częstotliwości do wymagajàcych aplikacji 3, 2, 1... Start! Z mnogością opcji komunikacyjnych i kartą Ethernetową Altivar 58 wprowadza użytkownika w świat nowych technologii. Ilość funkcji dodatkowych, proste programowanie, modularność czyni Altivar 58 produktem referencyjnym w zakresie 75 kw Zakres mocy 0,37 kw - 55 kw Technologia internetowa! Wysokiej jakości regulacja prędkości Współpraca z tachografem lub z generatorem pulsowym Sekwencja sterowania hamulcem Szybciej/wolniej, rampy S, preselekcja prędkości, Funkcja oszczędzania energii, regulator PI (przepływ, ciśnienie, itd...) Automatyczne wykorzystywanie energii obrotowej z szukaniem prędkości Automatyczna blokada czasu obracania się silnika z niską prędkością Karta przełączania pomiędzy pompami Wersje ze sprzężeniem zwrotnym, itd. Napęd jednofazowy 200 V V... 50/60 Hz Napęd trójfazowy 380 V V... 50/60 Hz Sprzężenie zwrotne FVC* Optymalizuj w asnoêci swojego nap du! Altivar 58 Flux: przemiennik częstotliwości do aplikacji dêwigowych W połączeniu z silnikiem asynchronicznym napędy z funkcja sprzężenia zwrotnego oferują znakomite osiągi przy małych prędkościach. Niezależnie od kart opcjonalnych napęd z funkcja sprzężenia zwrotnego ciągle spełnia swoje zadania w sposób ekonomiczny. Wyposażanie go w dodatkowe karty nie powoduje dodatkowego przyrostu jego wymiarów. * FVC - Flux Vector Control ATV58F i ATV68F

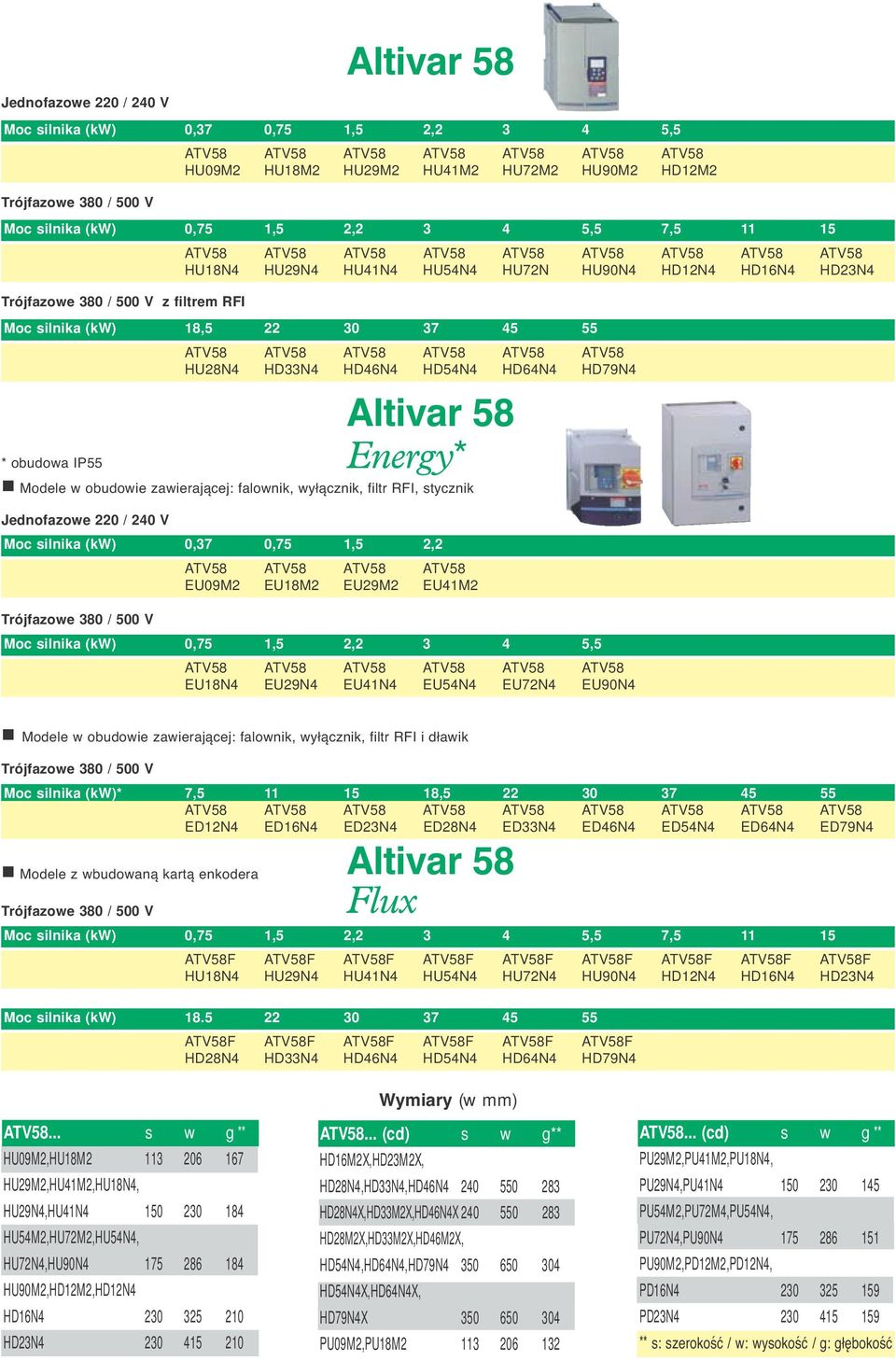

13 Jednofazowe 220 / 240 V Moc silnika (kw) 0,37 0,75 1,5 2, ,5 Trójfazowe 380 / 500 V * obudowa IP55 r Modele w obudowie zawierającej: falownik, wyłącznik, filtr RFI, stycznik Jednofazowe 220 / 240 V Moc silnika (kw) 0,37 0,75 1,5 2,2 ATV58 ATV58 ATV58 ATV58 EU09M2 EU18M2 EU29M2 EU41M2 Trójfazowe 380 / 500 V ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 HU09M2 HU18M2 HU29M2 HU41M2 HU72M2 HU90M2 HD12M2 Moc silnika (kw) 0,75 1,5 2, ,5 7, Trójfazowe 380 / 500 V z filtrem RFI Altivar 58 ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 HU18N4 HU29N4 HU41N4 HU54N4 HU72N HU90N4 HD12N4 HD16N4 HD23N4 Moc silnika (kw) 18, ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 HU28N4 HD33N4 HD46N4 HD54N4 HD64N4 HD79N4 Altivar 58 Energy* Moc silnika (kw) 0,75 1,5 2, ,5 ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 EU18N4 EU29N4 EU41N4 EU54N4 EU72N4 EU90N4 r Modele w obudowie zawierającej: falownik, wyłącznik, filtr RFI i dławik Trójfazowe 380 / 500 V Moc silnika (kw)* 7, , ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 ATV58 ED12N4 ED16N4 ED23N4 ED28N4 ED33N4 ED46N4 ED54N4 ED64N4 ED79N4 r Modele z wbudowaną kartą enkodera Trójfazowe 380 / 500 V Altivar 58 Flux Moc silnika (kw) 0,75 1,5 2, ,5 7, ATV58F ATV58F ATV58F ATV58F ATV58F ATV58F ATV58F ATV58F ATV58F HU18N4 HU29N4 HU41N4 HU54N4 HU72N4 HU90N4 HD12N4 HD16N4 HD23N4 Moc silnika (kw) ATV58F ATV58F ATV58F ATV58F ATV58F ATV58F HD28N4 HD33N4 HD46N4 HD54N4 HD64N4 HD79N4 Wymiary (w mm) ATV58... s w g ** HU09M2,HU18M HU29M2,HU41M2,HU18N4, HU29N4,HU41N HU54M2,HU72M2,HU54N4, HU72N4,HU90N HU90M2,HD12M2,HD12N4 HD16N HD23N ATV58... (cd) s w g** HD16M2X,HD23M2X, HD28N4,HD33N4,HD46N HD28N4X,HD33M2X,HD46N4X HD28M2X,HD33M2X,HD46M2X, HD54N4,HD64N4,HD79N HD54N4X,HD64N4X, HD79N4X PU09M2,PU18M ATV58... (cd) s w g ** PU29M2,PU41M2,PU18N4, PU29N4,PU41N PU54M2,PU72M4,PU54N4, PU72N4,PU90N PU90M2,PD12M2,PD12N4, PD16N PD23N ** s: szerokość / w: wysokość / g: głębokość

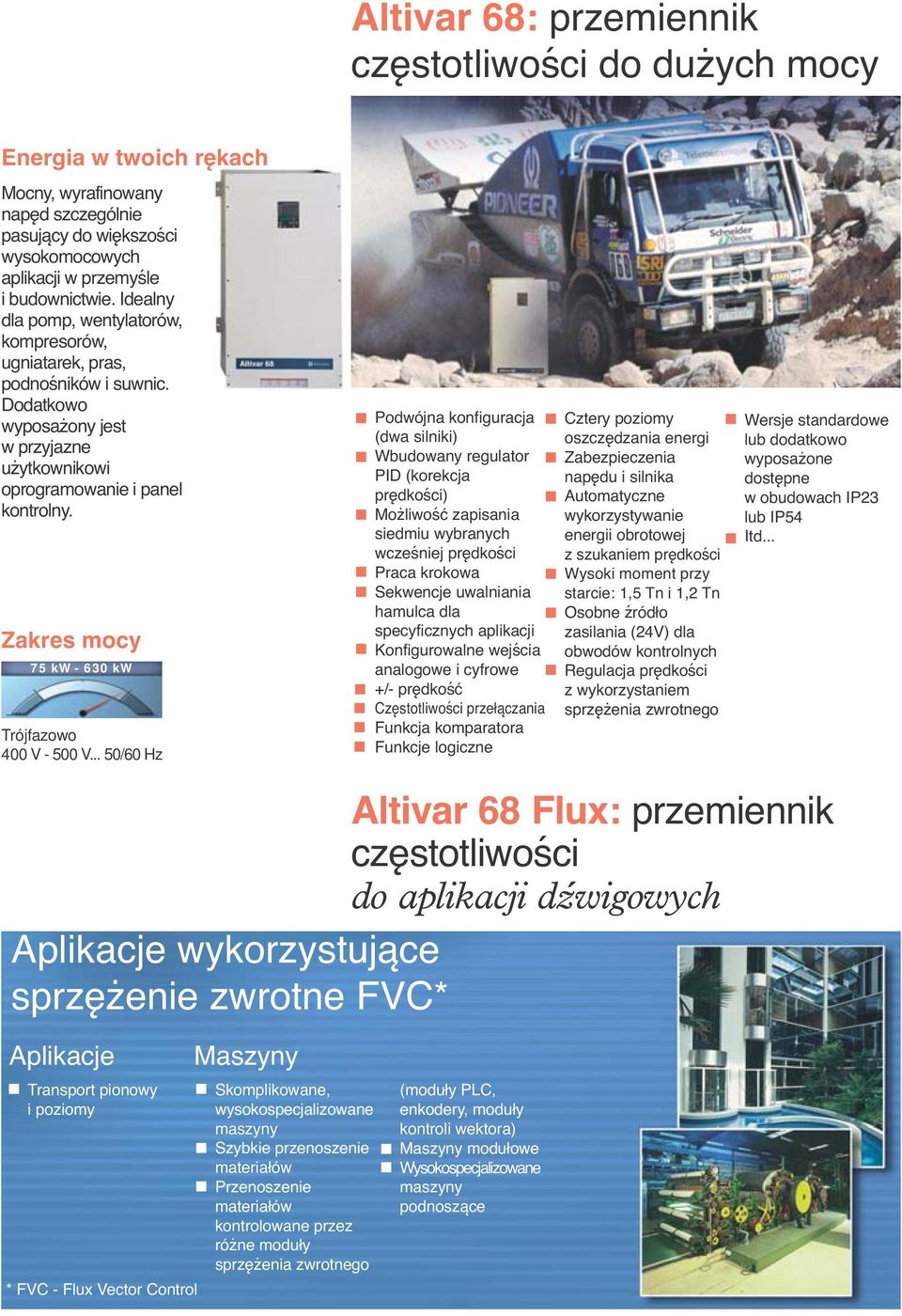

14 Altivar 68: przemiennik częstotliwości do dużych mocy Energia w twoich rękach Mocny, wyrafinowany napęd szczególnie pasujący do większości wysokomocowych aplikacji w przemyśle i budownictwie. Idealny dla pomp, wentylatorów, kompresorów, ugniatarek, pras, podnośników i suwnic. Dodatkowo wyposażony jest w przyjazne użytkownikowi oprogramowanie i panel kontrolny. Zakres mocy 75 kw kw Trójfazowo 400 V V... 50/60 Hz Podwójna konfiguracja (dwa silniki) Wbudowany regulator PID (korekcja prędkości) Możliwość zapisania siedmiu wybranych wcześniej prędkości Praca krokowa Sekwencje uwalniania hamulca dla specyficznych aplikacji Konfigurowalne wejścia analogowe i cyfrowe +/- prędkość Częstotliwości przełączania Funkcja komparatora Funkcje logiczne Cztery poziomy oszczędzania energi Zabezpieczenia napędu i silnika Automatyczne wykorzystywanie energii obrotowej z szukaniem prędkości Wysoki moment przy starcie: 1,5 Tn i 1,2 Tn Osobne źródło zasilania (24V) dla obwodów kontrolnych Regulacja prędkości z wykorzystaniem sprzężenia zwrotnego Wersje standardowe lub dodatkowo wyposażone dostępne w obudowach IP23 lub IP54 Itd... Altivar 68 Flux: przemiennik częstotliwości do aplikacji dêwigowych Aplikacje wykorzystujące sprzężenie zwrotne FVC* Aplikacje Maszyny Transport pionowy i poziomy * FVC - Flux Vector Control Skomplikowane, wysokospecjalizowane maszyny Szybkie przenoszenie materiałów Przenoszenie materiałów kontrolowane przez różne moduły sprzężenia zwrotnego (moduły PLC, enkodery, moduły kontroli wektora) Maszyny modułowe Wysokospecjalizowane maszyny podnoszące

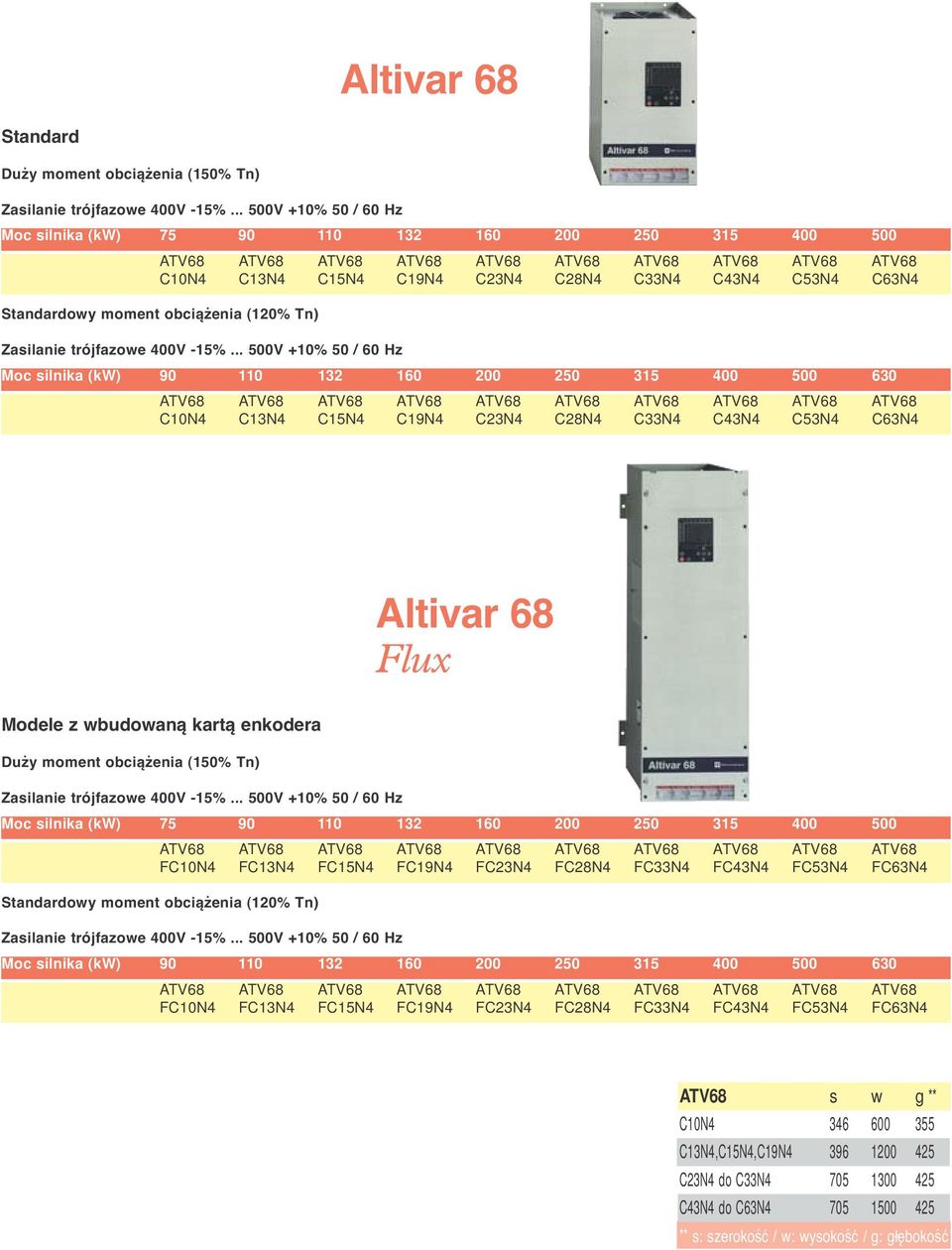

15 Altivar 68 Standard Duży moment obciążenia (150% Tn) Zasilanie trójfazowe 400V -15% V +10% 50 / 60 Hz Moc silnika (kw) ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 C10N4 C13N4 C15N4 C19N4 C23N4 C28N4 C33N4 C43N4 C53N4 C63N4 Standardowy moment obciążenia (120% Tn) Zasilanie trójfazowe 400V -15% V +10% 50 / 60 Hz Moc silnika (kw) ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 C10N4 C13N4 C15N4 C19N4 C23N4 C28N4 C33N4 C43N4 C53N4 C63N4 Altivar 68 Flux Modele z wbudowaną kartą enkodera Duży moment obciążenia (150% Tn) Zasilanie trójfazowe 400V -15% V +10% 50 / 60 Hz Moc silnika (kw) ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 FC10N4 FC13N4 FC15N4 FC19N4 FC23N4 FC28N4 FC33N4 FC43N4 FC53N4 FC63N4 Standardowy moment obciążenia (120% Tn) Zasilanie trójfazowe 400V -15% V +10% 50 / 60 Hz Moc silnika (kw) ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 ATV68 FC10N4 FC13N4 FC15N4 FC19N4 FC23N4 FC28N4 FC33N4 FC43N4 FC53N4 FC63N4 ATV68 s w g ** C10N C13N4,C15N4,C19N C23N4 do C33N C43N4 do C63N ** s: szerokość / w: wysokość / g: głębokość

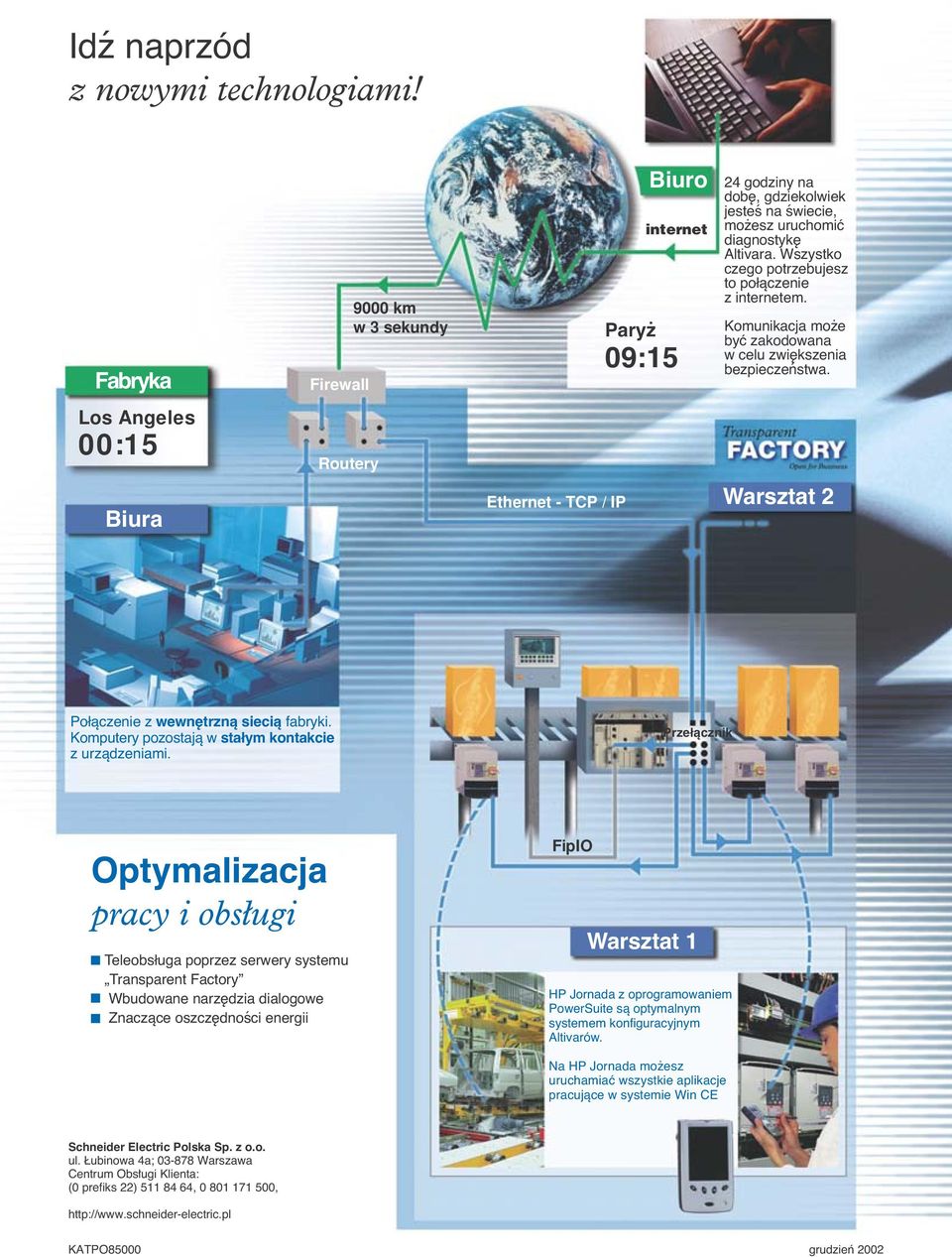

16 Idź naprzód z nowymi technologiami! Fabryka Firewall 9000 km w 3 sekundy Biuro internet Paryż 09:15 24 godziny na dobę, gdziekolwiek jesteś na świecie, możesz uruchomić diagnostykę Altivara. Wszystko czego potrzebujesz to połączenie z internetem. Komunikacja może być zakodowana w celu zwiększenia bezpieczeństwa. Los Angeles 00:15 Routery Biura Ethernet - TCP / IP Warsztat 2 Połączenie z wewnętrzną siecią fabryki. Komputery pozostają w stałym kontakcie z urządzeniami. Przełącznik Optymalizacja pracy i obs ugi Teleobsługa poprzez serwery systemu Transparent Factory Wbudowane narzędzia dialogowe Znaczące oszczędności energii FipIO Warsztat 1 HP Jornada z oprogramowaniem PowerSuite są optymalnym systemem konfiguracyjnym Altivarów. Na HP Jornada możesz uruchamiać wszystkie aplikacje pracujące w systemie Win CE Schneider Electric Polska Sp. z o.o. ul. ubinowa 4a; Warszawa Centrum Obs ugi Klienta: (0 prefiks 22) , , KATPO85000 grudzieƒ 2002
