1 BRZESKA FABRYKA POMP I ARMATURY MEPROZET Sp. z o.o. Strona główna Wyposażenie przepompowni zbiornikowych ścieków Elektryczne urządzenia sterownicze Elektryczne urządzenia sterownicze Wyposażenie elektryczne przepompowni ścieków

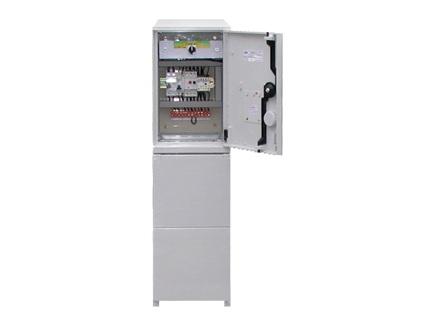

2 Skrzynki sterownicze SNA (SPA) (HNA) (HPA) - do przepompowni sieciowych Wykonawstwo instalacji zasilająco-sterowniczej przepompowni zbiornikowych z jedną, dwoma lub trzema pompami zatapialnymi - moc znamionowa / jednostkowa zainstalowanych pomp od 0,75 kw do 22,0 kw. Skrzynki są przystosowane do zabudowy wewnętrznej (IP44) i zewnętrznej (IP53). Wykonawstwo skrzynek zgodnie z normą PN-EN :2003 Możliwość adaptacji skrzynek dla potrzeb systemu monitoringu stanów pracy i zdalnego sterowania pracą przepompowni z użyciem różnych łączy. Konstrukcja Układ elektryczny skrzynek realizuje wymagane w instalacji zasilającej pomp zabezpieczenia różnicowo-prądowe, zwarciowe, przeciążeniowe i fazowe. Dla pomp o mocy silnika do 4 kw (włącznie) zakłada się rozruch bezpośredni, zaś dla pomp o mocy silnika 5,5 kw i powyżej skrzynka jest wyposażona w moduł łagodnego startu i hamowania (rozrusznik energoelektroniczny - sofstart) lub układ rozruchu pomp gwiazda-trójkąt. Skrzynki sterownicze w wykonaniu jednopompowym oparte są na układzie przekaźnikowym, zaś skrzynki dla pozostałych zestawów pompowych posiadają sterownik programowalny z tekstowym panelem operatorskim umieszczonym na drzwiach zewnętrznych skrzynki.

3 Skrzynki sterownicze w wykonaniu jednopompowym oparte są na układzie przekaźnikowym, zaś skrzynki dla pozostałych zestawów pompowych posiadają sterownik programowalny z tekstowym panelem operatorskim umieszczonym na drzwiach skrzynki. Możliwe doposażenie skrzynek: 1 standardowe producenta 2 niestandardowe wg opcji producenta 3 wg specyfikacji klienta (po wcześniejszych uzgodnieniach) Zobacz ogólną specyfikację techniczną skrzynek Podstawowy kod oznaczeń Skrzynki typoszeregu H czujniki poziomu: sonda hydrostatyczna i regulatory Oznaczenie Opis funkcji HNA2 sterowanie pompami o mocy 4,0 kw rozruch bezpośredni HPA3 z układem łagodnego startu i hamowania HPA4 z układem gwiazda-trójkąt

4 Skrzynki typoszeregu S czujniki poziomu: regulatory pływakowe Oznaczenie Opis funkcji SNA2 sterowanie pompami o mocy 4,0 kw rozruch bezpośredni SPA3 z układem łagodnego startu i hamowania SPA4 z układem gwiazda-trójkąt Skrzynki do zabudowy zewnętrznej są w oznaczeniu wyróżniane literą M - przykładowe oznaczenie HNA2.../M Pełny kod oznaczeń skrzynek jest przedstawiony w kartach katalogowych (załączniki w zestawieniu dokumentacji na dole strony)

5 Skrzynki sterownicze SPS - do przepompowni przydomowych Wykonawstwo instalacji zasilająco-sterowniczej przepompowni przydomowych ścieków z jedną pompą zatapialną trójfazową lub jednofazową bez zintegrowanego regulatora pływakowego. Moc znamionowa zainstalowanej pompy od 0,75 kw do 4,0 kw. Skrzynki są przystosowane do zabudowy wewnętrznej (IP44) i zewnętrznej (IP53) Wykonawstwo skrzynek zgodnie z normą PN-EN :2003 Przegląd funkcji Podstawowy kod oznaczeń przełącznik funkcyjny praca: ręczna - automatyczna zabezpieczenie pompy - wyłącznik silnikowy zabezpieczenie przeciwporażeniowe sygnalizacja dźwiękowa poziomu alarmowego medium w zbiorniku (współpraca z niezależnym regulatorem pływakowym reagującym na przekroczenie poziomu alarmowego medium)

6 Oznaczenie Zasilanie pompy / rodzaj zabudowy SPS-1 jednofazowe / wewnętrzna SPS-1/M jednofazowe / zewnętrzna wolnostojąca SPS-3 trójfazowe / wewnętrzna SPS-3/M trójfazowe / zewnętrzna wolnostojąca Dokumentacja Ogólne specyfikacje techniczne Ogólna ch-ka techniczna skrzynek sterowniczych SNA (SPA) (HNA) (HPA ) 111KB Karty katalogowe Skrzynki sterownicze SNA (SPA) (HNA) (HPA ) _ do pomp o mocy do 4 kw 112KB Skrzynki sterownicze SNA (SPA) (HNA) (HPA ) _ do pomp o mocy powyżej 4 kw 117KB Skrzynki sterownicze SPS 112KB
