1 SERI EN00/EN600 Efektywne przemienniki częstotliwości ze sterowaniem wektorowym Dystrybutor: ELTRON Spółka z o.o. Sp. k. ul. rodzka Wrocław tel.: fax: sklep.eltron.pl

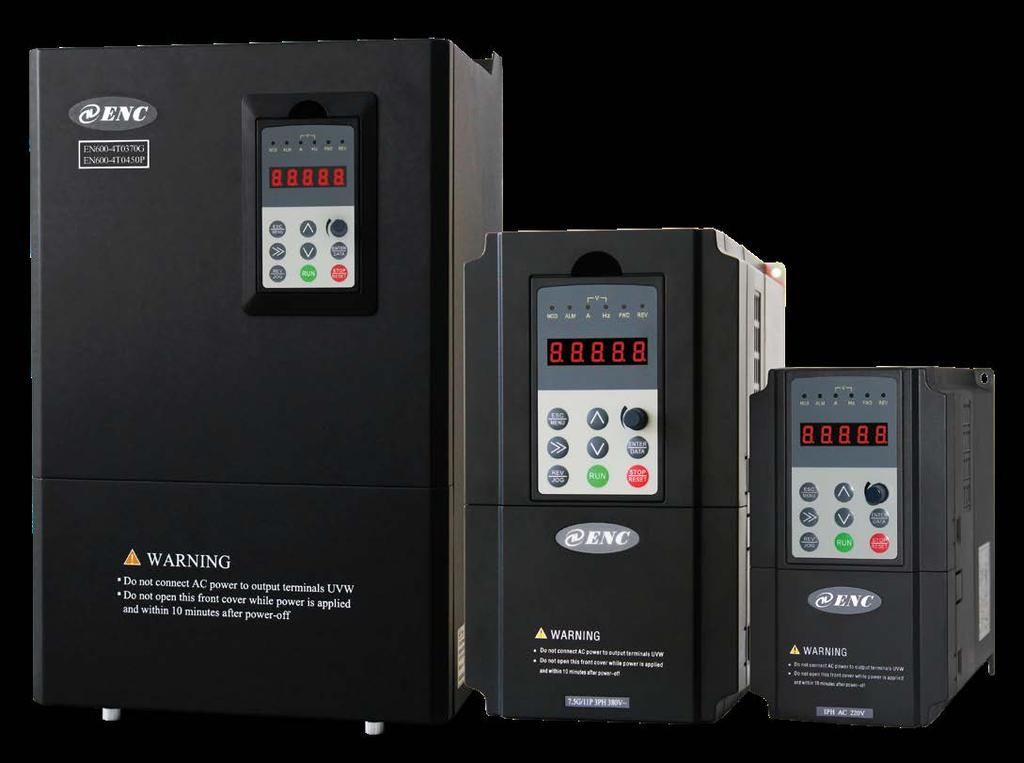

2 Przemienniki ENC serii EN00/EN600 Seria przemienników EN00/EN600 oparta na 32 bitowym procesorze i zaawansowanym algorytmie sterowania wektorowego posiada możliwość pracy w zamkniętej pętli sprzężenia zwrotnego (współpraca z generatorem pulsów enkoderem) lub otwartej pętli sprzężenia zwrotnego (praca bezczujnikowa), mogąca sterować zarówno prędkością obrotową silnika jak i jego momentem. Przemiennik posiada szeroki wachlarz inteligentnych zabezpieczeń co pozwala na jego użycie w wielu aplikacjach. Seria EN00/ EN600 osiąga dużą precyzję, szybką odpowiedź układu na zadaną prędkość oraz dobrą charakterystykę pracy w niskich częstotliwościach co czyni ją doskonałym rozwiązaniem przy dokonywaniu wyboru na podstawie stosunku jakości produktu do jego ceny. Przemienniki serii EN00/EN600 posiadają dobre wyposażenie podstawowe jak i różnorodność wyposażenia dodatkowego, takiego jak karty rozszerzeń z portami komunikacyjnymi oraz dodatkowe panele LCD (lokalne oraz zdalne) posiadające opcję kopiowania parametrów Charakterystka przemienników Kilka trybów sterowania Przemiennik korzysta z trybu sterowania wektorowego w otwartej pętli sprzężenia zwrotnego (bezczujnikowo), sterowania wektorowego z zamkniętą pętlą (praca z enkoderem) lub zoptymalizowanego sterowania skalarnego (U/f). Posiada opcję zarówno sterowania prędkością jak i sterowania momentem Ponadprzeciętna wydajność Zaimplementowany algorytm wektorowego sterowania momentem charakteryzuje się wysoką precyzją (±0.% znamionowej częstotliwości przy sterowaniu wektorowym bez enkodera; ±0.1% znamionowej częstotliwości przy sterowaniu wektorowym z enkoderem, ±1% znamionowej częstotliwości przy sterowaniu skalarnym), szybką reakcją oraz bardzo dobrą charakterystyką nawet przy niskich częstotliwościach. Przemiennik jest bardzo łatwy w montażu, posiada powyżej standardową ilość wejść i wyjść cyfrowych oraz wyjść analogowych co czynni go doskonałym wyborem przy porównywaniu stosunku jakości do ceny Użyteczne funkcje Samouczący się algorytm, funkcja śledzenia prędkości, standardowo wyposażony w protokół RS48 do komunikacji Modbus/Freeport z opcją rozszerzenia o karty komunikacyjne (Profibus DP, CNopen, CNlink), rozbudowane funkcje aplikacyjne (algorytm sterowania pompą przy stałym ciśnieniu, zabezpieczanie pompy przy pracy na sucho ), lokalny panel LED z funkcją kopiowania parametrów (opcjonalny panel LED dwuliniowy oraz panel LCD), opcjonalny zdalny panel LCD z funkcją kopiowania parametrów Różnorodność zabezpieczeń Inteligentne funkcje zabezpieczenia (np. ograniczające prąd) oraz detekcji (np. zewnętrznego czujnika ciśnienia), możliwość ustawienia wartości progu maksymalnego momentu, zabezpieczenie zaniku fazy na wejściu oraz wyjściu, wykrywanie zwarcia międzyfazowego oraz doziemnego na wyjściu, zabezpieczenie nad oraz podnapięciowe, zabezpieczenie termiczne

3 Dane techniczne Wejście oraz wyjście falownika Charakterystyka sterowania Charakterystyka wejść / wyjść Funkcje ochronne oraz dodatkowe Środowisko robocze Znamionowe napięcie wejściowe 1fazowe V (±1%) 3fazowe V (±1%) 3fazowe V (±1%) Znamionowa częstotliwość wejściowa 0/60Hz (±%) Zakres napięcia wyjściowego Zakres częstotliwości wyjściowej Przeciążenie Metoda sterowania Dokładność regulacji prędkości Zakres regulacji prędkości Początkowy moment obrotowy Dokładność regulacji prędkości Dokładność regulacji momentu Odpowiedź przy sterowaniu momentem Dokładność częstotliwości Rozdzielczość ustawiania częstotliwości 0 proporcjonalnie do napięcia wejściowego 0 600Hz Typ G: 10% prądu znamionowego przez 1 minutę Typ P: 120% prądu znamionowego przez 1 minutę Sterowanie wektorowe w pętli otwartej (sterowanie prędkością lub momentem), sterowanie wektorowe w pętli zamkniętej (sterowanie prędkością lub momentem), sterowanie skalarne w pętli otwartej ±0.% sterowanie wektorowe w pętli otwartej ±0.1% sterowanie wektorowe w pętli zamkniętej ±1% sterowanie skalarne 1:100 sterowanie wektorowe w pętli otwartej 1:2000 sterowanie wektorowe w pętli zamkniętej 1:0 sterowanie skalarne 10%/0.Hz sterowanie wektorowe w pętli otwartej 180%/0Hz sterowanie wektorowe w pętli zamkniętej 10%/1Hz sterowanie skalarne ±0.3% prędkości synchronicznej (sterowanie wektorowe w pętli otwartej) ±0.1% prędkości synchronicznej (sterowanie wektorowe w pętli zamkniętej) ±10% momentu znamionowego (sterowanie wektorowe w pętli otwartej) ±% momentu znamionowego (sterowanie wektorowe w pętli zamkniętej) 20ms (sterowanie wektorowe w pętli otwartej) 10ms (sterowanie wektorowe w pętli zamkniętej) Zadana wartość cyfrowa: ±0.01% maks. częstotliwości wyjściowej Zadana wartość analogowa: ±0.% maks. częstotliwości wyjściowej Zadana wartość cyfrowa: 0.01Hz Zadana wartość analogowa: 0.1% maks. częstotliwości wyjściowej Podbicie momentu utomatyczne, manualne 0.112% Charakterystyka U/f Przyśpieszanie oraz spowalnianie Hamowanie Dodatkowe funkcje sterowania Wejścia cyfrowe Wejścia analogowe Wyjście impulsowe Wyjścia analogowe Zabezpieczenia Unikalne funkcje Obszar stosowania Stopień ochrony Temperatura otoczenia W zakresie 600Hz możliwość wybrania jednej z różnych krzywych U/f: stały moment, moment opadający 1, moment opadający 2, moment opadający 3, zdefiniowana przez użytkownika Dostępne dwa sposoby przyśpieszania/spowalniania: liniowy oraz po krzywej S. Dostępnych 1 wartości czasu przyśpieszania/spowalniania jednostki czasu (0.01s, 0.1s, 1s) są opcjonalne. Maksymalny czas: 1000min Moduł hamujący: przemienniki 1kW z wbudowanymi modułami hamującymi (możliwość dodania rezytora pomiędzy zaciski + oraz P ). Modele 18.kW wymagają zewnętrznego modułu hamującego wpiętego pomiędzy zaciski + oraz (z możliwością dodania rezytora pomiędzy zaciski + oraz P ) Pobudzenie przemiennika (Jog), wielostopniowa rampa prędkości, wbudowany regulator PID, tryb pracy energoszczędnej, tryb automatycznej regulacji napięcia wyjściowego (VR), automatyczne ograniczenie prądu, śledzenie prędkości silnika Ilość: 8 Maks. częstotliwość wejścia 8 (X8/DI uniwersalne) 1kHz, maks. częstotliwość wejścia 1 (X1 impulsy) 0kHz. Mozliwość rozbudowy do maks. ilości 14 wejść cyfrowych Ilość:2 Wejście 1 (I1) 010V lub 420m, wejście 2 (I2) 1010V lub 420m. Mozliwość rozbudowy do maks. ilości 4 wejść analogowych kHz impulsy prostokątne Ilość: 2 Wyjście 1 (O1) oraz wyjście 2 (O2) 010V lub 420m. Mozliwość rozbudowy do maks. ilości 4 wyjść analogowych Przeciwzwarciowe, zaniku fazy na wejściu/wyjściu, nadprądowe, nadnapięciowe, podnapięciowe, termiczne, przeciążeniowe, kontroli utraty obciążenia, ciągłe po utracie zasilania, zabezpieczenie przekaźników oraz terminali Szybkie ograniczenie prądu przemiennika, kontrola przemienika pojedyńczym impulsem, wirtualne wejścia wyjścia Wewnątrz pomieszczeń (wolnych od czynników szkodliwych takich jak pył, gaz korozyjny, gaz łatwopalny, zasolenie) IP20 Temperatura przechowywania od 40 C do 70 C Wysokość n.p.m. Chłodzenie Montaż od 10 C do 40 C (możliwość pracy w zakresie temperaturowym od 40 C do 0 C po uprzednim obniżeniu obciążenia lub zwiększeniu powierzchni radiatorów) <1000m (praca powyżej 1000m możliwa po uprzednim obniżeniu prądu wyjściowego, redukcja 10% prądu znamionowego na każde dodatkowe 1000m) Wymuszone oraz naturalne Naścienny lub wewnątrz szaf napędowych

4 Oznaczenie modeli EN600 4T 001G / 0022P Objaśnienie kcesoria EN Numer serii Wbudowany moduł hamujący 2S 4T , ,7 Napięcie zasilania 1fazowe 220 V 3fazowe 380 V Moc silnika dla obciążenia momentem stałym (kw) 040G 4 00G 001P 1,0 0022P 2,20 Moc silnika dla obciążenia kwadratowego (kw) 00P 070P 7 Wybór modeli Zasilanie Typ Nominalny prąd wyjściowy () Nominalna moc silnika (kw) 1fazowe 220 V 3fazowe 380 V EN6002S0004 2, 0,4 EN6002S0007 4,0 0,7 EN6002S001 7,0 1, EN6002S ,0 2,2 EN6002S0037 1,0 3,7 EN6004T0007G/001P 2.30 / / 1. EN6004T001G/0022P 3.70 / / 2.2 EN6004T0022G/0037P.00 / / 3.7 EN6004T0037G/00P 8.0 / /. EN6004T00G/007P 13.0 / / 7. EN6004T007G/0110P 17.0 / / 11.0 EN6004T0110G/010P 2.0 / / 1.0 EN6004T010G/018P 33.0 / / 18. EN6004T018G/0220P 39.0 / / 22.0 EN6004T0220G/0300P 4.0 / / 30.0 EN6004T0300G/0370P 60.0 / / 37.0 EN6004T0370G/040P 7.0 / / 4.0 EN6004T040G/00P 91.0 / /.0 EN6004T00G/070P / / 7.0 Dostępne bezpośrednio z magazynu firmy Eltron Możliwość zamówienia z magazynu producenta

5 udowa kcesoria Niezależna klawiatura Trójwarstwowa struktura Łatwy w utrzymaniu wentylator Odseparowany człon chłodzący Nazwa Model Opis Wyposażenie Panel operatorski Karty rozszerzeń komunikacja Karty rozszerzeń enkoder Karta rozszerzeń zintegrowana ENLED3D ENLED4D ENLCD1 ENLCD2 ENLED1 ENPR01 ENPR02 ENCN1 Jednoliniowy, lokalny panel LED z potencjometrem (zawiera funkcję kopiowania parametrów) Dwuliniowy, lokalny panel LED z potencjometrem (zawiera funkcję kopiowania parametrów) Lokalny panel LCD (zawiera funkcję kopiowania parametrów) Zdalny panel LCD (zawiera funkcję kopiowania parametrów) Jednoliniowy, lokalny panel LED Karta komunikacyjna ProfibusDP (dla przemienników 1 kw) Karta komunikacyjna ProfibusDP (dla przemienników > 1 kw) Karta komunikacyjna CNopen Standardowe ENCN2 Karta komunikacyjna CNlink ENPG01 ENPG02 ENPG03 ENPRPG01 Karta enkodera z wyjściami różnicowymi (sygnał enkodera nie izolowany) Karta enkodera z wyjściami różnicowymi (sygnał enkodera izolowany) Karta enkodera z wyjściami pojedynczymi (sygnał enkodera izolowany) Karta zintegrowana protokół komunikacyjny ProfibusDP oraz karta enkodera z wyjściami pojedynczymi (przemienniki. kw) Schemat połączeń Zewnętrzny moduł hamujący Zewnętrzny rezystor hamujący P (+) P () 400 V C 0/60 Hz R (L1 220 V C) S (L2 220 V C) T EN600 U V W M GND X1 X2 X3 Wejścia z wewnętrzną izolacją transoptorem Y1 Y2 X4 Konfiguracja stanów: Y3 X X6 X7 Stan niski (linia ciągła) zworka PW podłączona z +24 V Stan wysoki (linia przerywana) zworka PW podłączona z COM Y4/DO COM V Wyjście cyfrowe: pomiar częstotliwości impulsy 24 V Wejście dla pulsów X8/DI szybkozmiennych COM V: 0 10 V : 4 20 m V 02 GND 0 10 V 4 20 m 10 V 10 V PW Usunąć w przypadku zasilania źródłem zewnętrznym +24 V GND +10 V I1 V: 0 10 V I1 : 4 20 m I2 V: 10 V 10 V : 4 20 m Przy zmianie pozycji I2 V SW2 ustawić parametr F00.20 zgodnie GND z podręcznikiem T T TC RS48+ RS48 GND NO NC COM Port komunikacyjny z protokołem RS48 (skrętka ekranowana)

6 Wymiary oraz ciężar modeli 2 2 Rysunek Rysunek (Kształt oraz wymiary panelu LED) (Kształt oraz wymiary obudowy panelu LED) W H D D1 D2 Otwory montażowe Rysunek Waga [kg] , EN6002S , EN6002S , , , , , , ,0 Typ przemiennika EN6002S0004 EN6002S0007 EN6002S001 EN6004T0007G/001P EN6004T001G/0022P EN6004T0022G/0037P EN6004T0037G/00P EN6004T00G/007P EN6004T007G/0110P EN6004T0110G/010P EN6004T010G/018P EN6004T018G/0220P EN6004T0220G/0300P EN6004T0300G/0370P EN6004T0370G/040P EN6004T040G/00P EN6004T00G/070P Dostępne bezpośrednio z magazynu firmy Eltron Możliwość zamówienia z magazynu producenta Dystrybutor: ELTRON Spółka z o.o. Sp. k. ul. rodzka Wrocław tel.: fax: sklep.eltron.pl
