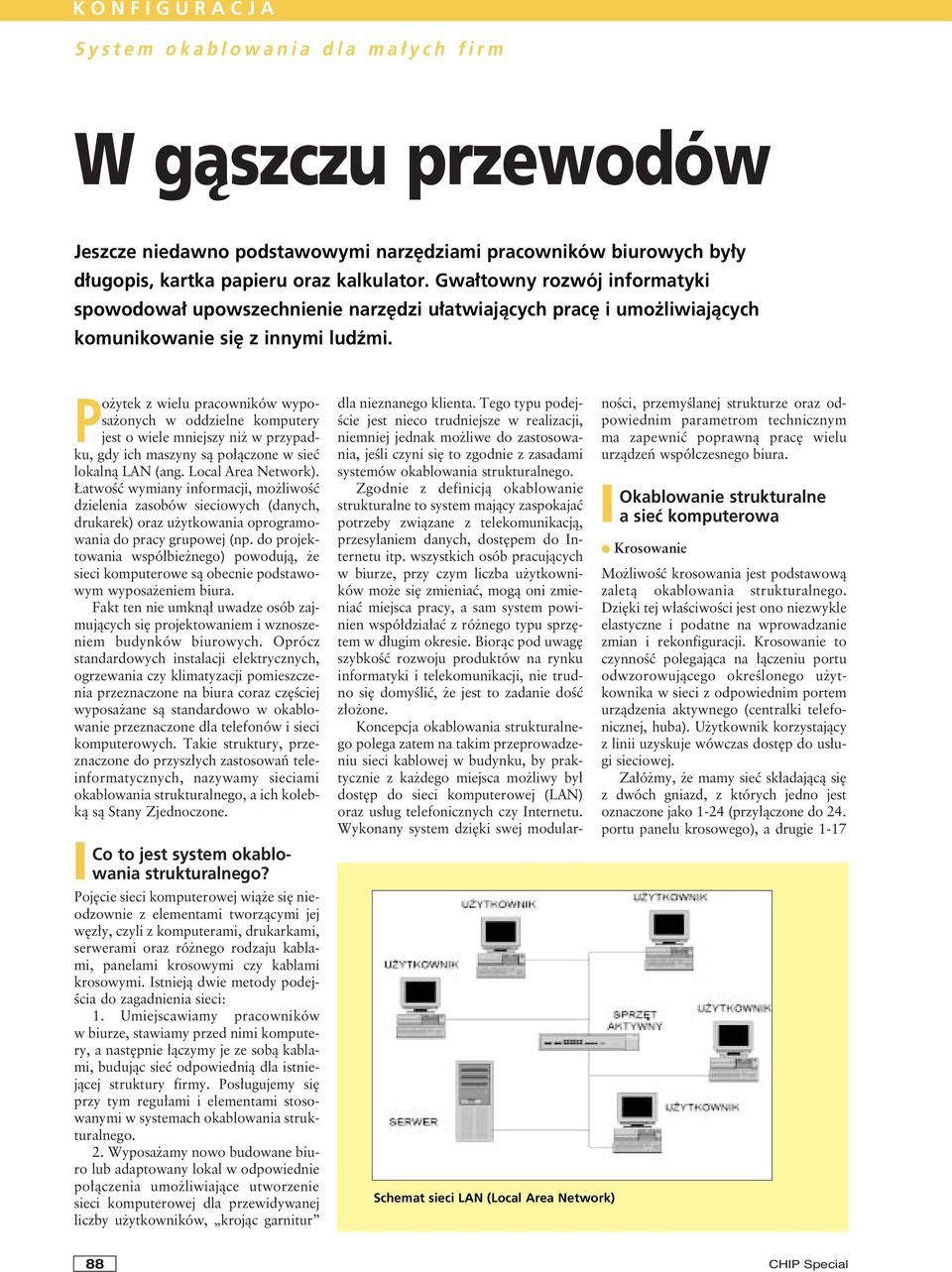

1 KONFIGURACJA System okablowania dla ma ych firm W gàszczu przewodów Jeszcze niedawno podstawowymi narz dziami pracowników biurowych by y d ugopis, kartka papieru oraz kalkulator. Gwa towny rozwój informatyki spowodowa upowszechnienie narz dzi u atwiajàcych prac i umo liwiajàcych komunikowanie si z innymi ludêmi. Po ytek z wielu pracowników wyposa onych w oddzielne komputery jest o wiele mniejszy ni w przypadku, gdy ich maszyny sà po àczone w sieç lokalnà LAN (ang. Local Area Network). atwoêç wymiany informacji, mo liwoêç dzielenia zasobów sieciowych (danych, drukarek) oraz u ytkowania oprogramowania do pracy grupowej (np. do projektowania wspó bie nego) powodujà, e sieci komputerowe sà obecnie podstawowym wyposa eniem biura. Fakt ten nie umknà uwadze osób zajmujàcych si projektowaniem i wznoszeniem budynków biurowych. Oprócz standardowych instalacji elektrycznych, ogrzewania czy klimatyzacji pomieszczenia przeznaczone na biura coraz cz Êciej wyposa ane sà standardowo w okablowanie przeznaczone dla telefonów i sieci komputerowych. Takie struktury, przeznaczone do przysz ych zastosowaƒ teleinformatycznych, nazywamy sieciami okablowania strukturalnego, a ich kolebkà sà Stany Zjednoczone. Co to jest system okablowania strukturalnego? Poj cie sieci komputerowej wià e si nieodzownie z elementami tworzàcymi jej w z y, czyli z komputerami, drukarkami, serwerami oraz ró nego rodzaju kablami, panelami krosowymi czy kablami krosowymi. Istniejà dwie metody podej- Êcia do zagadnienia sieci: 1. Umiejscawiamy pracowników w biurze, stawiamy przed nimi komputery, a nast pnie àczymy je ze sobà kablami, budujàc sieç odpowiednià dla istniejàcej struktury firmy. Pos ugujemy si przy tym regu ami i elementami stosowanymi w systemach okablowania strukturalnego. 2. Wyposa amy nowo budowane biuro lub adaptowany lokal w odpowiednie po àczenia umo liwiajàce utworzenie sieci komputerowej dla przewidywanej liczby u ytkowników, krojàc garnitur Schemat sieci LAN (Local Area Network) dla nieznanego klienta. Tego typu podej- Êcie jest nieco trudniejsze w realizacji, niemniej jednak mo liwe do zastosowania, jeêli czyni si to zgodnie z zasadami systemów okablowania strukturalnego. Zgodnie z definicjà okablowanie strukturalne to system majàcy zaspokajaç potrzeby zwiàzane z telekomunikacjà, przesy aniem danych, dost pem do Internetu itp. wszystkich osób pracujàcych w biurze, przy czym liczba u ytkowników mo e si zmieniaç, mogà oni zmieniaç miejsca pracy, a sam system powinien wspó dzia aç z ró nego typu sprz tem w d ugim okresie. Bioràc pod uwag szybkoêç rozwoju produktów na rynku informatyki i telekomunikacji, nie trudno si domyêliç, e jest to zadanie doêç z o one. Koncepcja okablowania strukturalnego polega zatem na takim przeprowadzeniu sieci kablowej w budynku, by praktycznie z ka dego miejsca mo liwy by dost p do sieci komputerowej (LAN) oraz us ug telefonicznych czy Internetu. Wykonany system dzi ki swej modularnoêci, przemyêlanej strukturze oraz odpowiednim parametrom technicznym ma zapewniç poprawnà prac wielu urzàdzeƒ wspó czesnego biura. Okablowanie strukturalne a sieç komputerowa Krosowanie Mo liwoêç krosowania jest podstawowà zaletà okablowania strukturalnego. Dzi ki tej w aêciwoêci jest ono niezwykle elastyczne i podatne na wprowadzanie zmian i rekonfiguracji. Krosowanie to czynnoêç polegajàca na àczeniu portu odwzorowujàcego okreêlonego u ytkownika w sieci z odpowiednim portem urzàdzenia aktywnego (centralki telefonicznej, huba). U ytkownik korzystajàcy z linii uzyskuje wówczas dost p do us ugi sieciowej. Za ó my, e mamy sieç sk adajàcà si z dwóch gniazd, z których jedno jest oznaczone jako 1-24 (przy àczone do 24. portu panelu krosowego), a drugie CHIP Special

2 (odpowiada 17. portowi). U ytkownik sieci ma ustawione biurko obok gniazda 1-24, wi c przy àcza si do tego gniazda i w punkcie dystrybucyjnym krosuje port 24 z urzàdzeniem aktywnym. W tej chwili mo e korzystaç z us ug sieciowych. Cz sto si zdarza, e w wyniku reorganizacji biura czy struktury firmy pracownik zmienia miejsce pracy. Wówczas przenosi si sprz t w inne miejsce, odszukuje najbli szy punkt abonencki, przy àcza doƒ komputer i dokonuje krosowania, dzi ki czemu dana osoba znów mo e korzystaç z sieci. Zalety wynikajàce z funkcji krosowania to atwoêç wprowadzania zmian, rekonfiguracji i zarzàdzania systemem, mo liwoêç wykorzystania innej linii w przypadku uszkodzenia, a tak e modularnoêç rozwiàzania. Kabel W okablowaniu strukturalnym po àczenia mi dzy poszczególnymi punktami sieci sà wykonane za pomocà tzw. skr tki, czyli kabla zawierajàcego w Êrodku cztery pary ( àcznie 8 przewodów). Poszczególne pary sà ze sobà splecione w taki sposób, e skok splotu jest inny dla ka dej pary (tzw. splot norweski). Dzi ki temu minimalizowane sà zak ócenia mi dzy poszczególnymi parami (tzw. przes uchy NEXT). Kabel zawiera nast pujàce pary: niebieskà, pomaraƒczowà, zielonà i bràzowà. Przyk adowo w parze niebieskiej jeden przewodnik jest koloru bia ego z niebieskimi znakami, a drugi niebieski z bia ymi znakami. Mo na by zadaç pytanie, czy konieczne jest stosowanie kabla zawierajàcego a 4 pary? Telefon wykorzystuje zaledwie jednà lub dwie. Komputery komunikujà si ze sobà, u ywajàc zwykle dwóch par. Obecnie dwuparowy kabel rzeczywiêcie wystarcza do poprawnej pracy telefonu czy komputera. Nie nale y jednak zapominaç, e okablowanie strukturalne to system, który ma spe niaç swoje zadanie przez d ugi okres oko o lat. Cztery pary majà zapewniç mo liwoêç wykorzystania systemu w przysz oêci, kiedy pojawià si urzàdzenia nowej generacji. Punkt abonencki W systemie okablowania punkt abonencki powinien si sk adaç co najmniej z dwóch gniazd RJ45, do których doprowadzone sà dwie oddzielne czteroparowe skr tki. Dzi ki temu u ytkownik mo e korzystaç w swoim miejscu pracy jednoczeênie z komputera i telefonu. Celowo Podstawowe elementy systemu okablowania strukturalnego Schemat najprostszej sieci komputerowej, sk adajàcej si z jednego komputera. Mo na jà dowolnie rozbudowywaç, dodajàc kolejne komputery i urzàdzenia odpowiadajàce za przep yw informacji 1 komputer umo liwiajàcy u ytkownikowi dost p do zasobów sieci. 2 karta sieciowa urzàdzenie elektroniczne, w które nale y wyposa yç ka dy komputer pracujàcy w sieci. Zwykle jest ono montowane wewnàtrz obudowy komputera, ma wyjêcie RJ45 (czasami równie gniazdo BNC), pozwalajàce na przy àczenie do infrastruktury sieci za pomocà specjalnego kabla przy àczeniowego. 3 kabel przy àczeniowy (kabel obszaru roboczego) krótki, zwykle kilkumetrowy odcinek kabla zakoƒczonego z obu stron wtykami RJ45, àczàcy gniazdo karty sieciowej z gniazdem abonenckim systemu okablowania. Jest on wykonany ze specjalnego, bardzo elastycznego kabla, odpornego na wielokrotne zginanie. 4 punkt abonencki punkt przy àczenia u ytkownika do sieci strukturalnej oraz koniec okablowania poziomego od strony u ytkownika. Zazwyczaj sà to dwa gniazda RJ-45 umieszczone w puszce lub korycie kablowym. Do tego miejsca sà fizycznie doprowadzone kable typu skr tka, tworzàce system okablowania. 5 okablowanie poziome cz Êç sieci Okablowanie poziome w strukturze gwiazdy. W du ych sieciach mo e byç ono po o one na kilku kondygnacjach wówczas nale y zapewniç po àczenie mi dzy poszczególnymi podsieciami a centrum sieci. Wià e si to z koniecznoêcià u o enia okablowania pionowego, àczàcego ze sobà poszczególne podsieci w strukturze gwiazdy. W ma ych sieciach okablowanie pionowe mo e zostaç pomini te. Okablowanie pionowe to kable u o- one mi dzy poêrednim a g ównym punktem dystrybucyjnym, zapewniajàce komunikacj pomi dzy poszczególnymi sieciami pi trowymi. okablowania strukturalnego biegnàca od punktu dystrybucyjnego do poszczególnych punktów abonenckich. Na obszarze, który chcemy okablowaç, wybieramy punkt, gdzie zostanie umiejscowione centrum sieci z urzàdzeniami odpowiedzialnymi za jej poprawnà prac. Z tego miejsca rozprowadza si kable równomiernie po ca ej powierzchni biura, tworzàc w ten sposób okablowanie w topologii gwiazdy. Kable mogà byç prowadzone pod pod ogà technicznà, ponad sufitem podwieszanym lub wzd u Êcian, w specjalnych plastikowych os onach, tzw. korytach kablowych. Zwykle doprowadza si dwa kable do ka dego punktu abonenckiego jeden z nich przeznaczony jest na przy àczenie komputera, a drugi telefonu. 6 panel krosowy element s u àcy do zakoƒczenia wszystkich odcinków okablowania poziomego, zbiegajàcych si w punkcie dystrybucyjnym. Kable wprowadzane sà do tylnej cz Êci panelu, gdzie sà przy àczane przez specjalne z àcza, tzw. z àcza szczelinowe. W przedniej cz Êci panelu znajdujà si gniazda RJ45, majàce po àczenie z przy àczonymi kablami (zwykle przez p ytk drukowanà). 7 kabel krosowy krótki odcinek kabla zakoƒczonego z obu stron wtykami RJ45, pozwalajàcy na krosowanie portów, czyli àczenie ze sobà odpowiednich portów urzàdzenia aktywnego i panelu krosowego dzi ki temu u ytkownik uzyskuje kontakt z siecià. 8 urzàdzenie aktywne (hub, koncentrator) elektroniczne urzàdzenie przeznaczone do wspó pracy z kartami sieciowymi, àczàce komputery w sieç. Specjalne oprogramowanie zainstalowane na ka dym z komputerów steruje przesy aniem danych mi dzy poszczególnymi u ytkownikami. SBS 89

3 KONFIGURACJA System okablowania dla ma ych firm Kabel typu skr tka UTP Sprz t aktywny Najprostsza sieç telefoniczna urzàdzenia aktywne to telefony oraz centralka abonencka. Do centralki doprowadza si zewn trzne linie telefoniczne od operatora telekomunikacyjnego, a na jej wyjêciu otrzymuje si od kilkunastu do kilku tysi cy telefonicznych numerów wewn trznych, które dalej mogà byç rozprowadzone do u ytkowników przez system okablowania. Dzi ki temu u ytkownicy mogà rozmawiaç mi dzy sobà i dzwoniç na zewnàtrz z ka dego aparatu. JeÊli do centrali doprowadzonych jest kilka linii, mo liwe jest jednoczesne dzwonienie na zewnàtrz przez kilka osób. Aby sieç dzia a a poprawnie, oprócz warstwy fizycznej (okablowania), zapewniajàcej po àczenie mi dzy poszczególnymi elementami sieci, musi byç ona wyposa ona w elementy aktywne, komunikujàce si mi dzy sobà. Prosta sieç komputerowa. Centrum sieci stanowi hub urzàdzenie umieszczone w punkcie dystrybucyjnym, do którego przy àczone sà wszystkie komputery w sieci. W ka dym komputerze nale y zamontowaç kart sieciowà, komunikujàcà si z hubem i zapewniajàcà àcznoêç mi dzy komputerami, drukarkà sieciowà czy serwerem danych. Obecnie dost pne urzàdzenia sà tak skonstruowane, e wystarczy je po àczyç ze sobà, a komputery wykryjà je automatycznie. nie stosuje si oddzielnych, np. dwuparowych kabli dla gniazd telefonicznych i czteroparowych dla gniazd komputerowych. Dzi ki temu w zale noêci od potrzeb mo na wypiàç telefon i przy àczyç w to miejsce komputer, dokonujàc jednoczeênie odpowiedniego krosowania w punkcie dystrybucyjnym. Zaleca si, aby na ka de 10 m2 powierzchni biurowej przewidzieç jeden podwójny punkt abonencki (2xRJ45). Uzupe nieniem punktu abonenckiego powinny byç gniazda zasilajàce dedykowanego systemu zasilania (220 V). NadmiarowoÊç Zgodnie z definicjà okablowania strukturalnego system taki ma zapewniaç dost p do sieci komputerowej oraz us ug telefonicznych praktycznie z ka dego miejsca w budynku. Jedynym sposobem uzyskania takiego stanu jest system okablowania budynku, majàcy o wiele wi cej punktów abonenckich, ni jest ich przewidzianych do wykorzystania w momencie projektowania. Wymaga to instalacji gniazd w regularnych odst pach w ca ym obiekcie, tak by ich zasi g obejmowa wszystkie obszary, gdzie mo e zaistnieç potrzeba skorzystania z dost pu do sieci. Dzi ki temu zwi kszenie stanu za ogi, zmiany i przesuni cia kadrowe nie pociàgajà za sobà koniecznoêci prowadzenia nowych kabli, a jedynie przeniesienie stanowiska pracy w nowe miejsce, przy- àczenie urzàdzeƒ do najbli szego punktu abonenckiego i wykonanie krosowania w szafie dystrybucyjnej. Struktura gwiazdy Okablowanie poziome uk adane jest w fizycznej topologii gwiazdy jako najbardziej uniwersalnej. Czytelne oznaczenie System okablowania strukturalnego ró ni si od zwyk ej sieci czytelnym i jasnym opisem wszystkich zainstalowanych kabli i portów paneli krosowych. Dzi ki temu atwo jest odszukaç na panelu gniazdo odpowiadajàce danemu punktowi abonenckiemu, po czym dokonaç krosowania czy te znaleêç w wiàzce kabel, z którym wyst pujà problemy. Struktura, odleg oêci Istnieje szereg norm okreêlajàcych, w jaki sposób nale y budowaç systemy okablowania strukturalnego, aby by y one najbardziej uniwersalne. Szczegó owo opisana jest struktura systemu oraz maksymalne d ugoêci poszczególnych segmentów. Dzi ki temu system poprawnie wspó pracuje z ka dym urzàdzeniem sieciowym (karta sieciowa, koncentrator). KompatybilnoÊç ze wszystkimi standardami sieciowymi Systemy okablowania strukturalnego sà zgodne z wszystkimi liczàcymi si standardami sieciowymi. ModularnoÊç elementów W sk ad systemu wchodzà elementy, które odpowiednio ze sobà àczone pozwalajà budowaç ma e, Êrednie czy te ogromne, kampusowe sieci w miasteczkach studenckich lub du ych przedsi biorstwach. ModularnoÊç pozwala na atwà i szybkà rozbudow istniejàcych systemów oraz wymian elementów. Normy Obecnie nie ma jeszcze polskiej normy odnoszàcej si do sieci strukturalnych, w przygotowaniu znajduje si jedynie t umaczenie normy europejskiej. Oprócz tego istniejà trzy grupy norm obcoj zycznych amerykaƒskie (EIA/TIA), b dàce pierwowzorem dla norm mi dzynarodowych ISO i europejskich EN: EIA/TIA 568A Commercial Building Telecommunications Cabling Standards. ISO/IEC Information technology Generic cabling for cust. premises. 90 CHIP Special

4 Zalecane typy kabla w poszczególnych segmentach sieci Segment Kable zalecane Kable dopuszczalne Okablowanie poziome czteroparowa skr tka 100 Ω, Êwiat owód MM 62,5/125 Êwiat owód MM 50/125, skr tka 120Ω lub STP 150 Ω Okablowanie pionowe czteroparowa skr tka 100 Ω, Êwiat owód MM 62,5/125 Êwiat owód SM, skr tka 120 Ω lub STP 150 Ω EN Information technology Generic cabling systems. Ciàgle pojawiajà si aktualizacje i dodatki do norm, uwzgl dniajàce najnowsze tendencje w okablowaniu i sprz cie aktywnym. Topologia Jedynà zalecanà topologià w systemach okablowania strukturalnego jest gwiazda. Dotyczy to zarówno okablowania poziomego, a wi c kabli u o onych mi dzy punktem dystrybucyjnym a punktami abonenckimi, jak i okablowania pionowego. Dopuszczalne odleg oêci W normach precyzyjnie okreêlone sà dopuszczalne odleg oêci poszczególnych podsystemów okablowania strukturalnego. Maksymalna d ugoêç okablowania mi dzy gniazdem abonenckim (puszka na- Êcienna z wpi tymi modu ami wyposa onymi w gniazda RJ45) a punktem dystrybucyjnym (szafka naêcienna lub szafa stojàca, w której zamontowane sà urzàdzenia aktywne oraz zakoƒczone kable okablowania poziomego i pionowego jeêli wyst puje) wynosi 90 metrów. àczna d ugoêç kabla krosowego i przy àczeniowego nie powinna przekroczyç 10 metrów. Maksymalna d ugoêç okablowania pionowego wynosi 90 m, jeêli jest ono wykonane ze skr tki (kabla miedzianego), i 500 m w przypadku kabla Êwiat owodowego. Zalecane typy kabli w poszczególnych segmentach sieci Zaleca si, aby w okablowaniu poziomym stosowaç kabel typu skr tka w wersji nieekranowanej (UTP) lub ekranowanej (FTP) kategorii 5 lub wy szej, dopuszczalne jest stosowanie Êwiat owodu. W okablowaniu pionowym zaê kable Êwiat owodowe lub miedziane. Sekwencja Sekwencja to sposób przyporzàdkowania poszczególnych przewodników skr tki do elementów przewodzàcych gniazda RJ45 (tzw. pinów). Najbardziej popularny jest wariant 568B, który Êwietnie wspó pracuje z systemami komputerowymi (Ethernet, Gigabit Ethernet) i telefonicznymi (analogowymi oraz cyfrowymi). Przy àczenie kabla zgodnie z okreêlonà sekwencjà jest niezwykle atwe dzi ki oznaczeniu kolorystycznemu na z àczu. Znajdujà si tu markery w czterech barwach, odpowiadajàce kolorom poszczególnych par w kablu. W obr bie systemu okablowania strukturalnego nale y stosowaç wszystkie elementy po àczeniowe (panele krosowe, modu y z gniazdami RJ45, kable krosowe) w jednej sekwencji. Niedopuszczalne jest àczenie przewodów w innych miejscach, ni przewiduje to norma. Kable tworzàce okablowanie poziome, pionowe oraz kable krosowe i obszaru roboczego (kable przy àczeniowe) muszà byç ciàg e. W obr bie podsystemu nale y stosowaç jeden typ kabla. Zaleca si, aby do punktu abonenckiego (2xRJ45) doprowadzone by y dwie skr tki kategorii 5 lub wy szej. Sieç okablowania strukturalnego jest systemem pasywnym (sk ada si z kabli i z àczy, bez uk adów mogàcych generowaç pole elektromagnetyczne) i jako taka nie wymaga potwierdzenia kompatybilno- Êci magnetycznej EMC (wg EN 50173). W obr bie sieci powinno si u ywaç kabli o jednakowej impedancji nominalnej (zalecana: 100 Ω). Istotne jest, aby wszystkie komponenty u yte do budowy systemu pochodzi y od Przyporzàdkowanie par w sekwencji 568B Kabel ekranowany cztery, skr cone pary. Wokó nich utworzony jest ekran z folii aluminiowej, dzi ki czemu kabel tego typu jest bardziej odporny na zak ócenia zewn trzne jednego producenta dotyczy to szczególnie elementów przewodzàcych. Rezultatem budowy systemu z komponentów niewiadomego pochodzenia jest cz sto sieç o z ych parametrach transmisyjnych. Kategoria okablowania W sieciach komputerowych i systemach okablowania strukturalnego cz sto u ywa si poj ç kategorii (np. 3, 4, 5, 6...) oraz klas (C, D, E). Cyfra kategorii i litera klasy okreêlajà jakoêç okablowania. Generalnie istnieje zasada, e im wi ksza cyfra (dalsza litera), tym lepsze jest okablowanie. Przez s owo lepsze rozumie si tu zdolnoêç do przesy ania danych z wi kszà pr dkoêcià. Powstaje pytanie: jaki system jest najodpowiedniejszy do zastosowaƒ planowanych w firmie? Producenci oferujà coraz Kabel nieekranowany osiem przewodników uformowanych w cztery pary wzajemnie skr cone, otoczonych niepalnà pow okà zewn trznà SBS 91

5 KONFIGURACJA System okablowania dla ma ych firm Przyk adowe konfiguracje sieç dla 8 u ytkowników W rozwiàzaniu zastosowano ma à szafk naêciennà z panelem monta owym, który wype nia si modu ami Euromod 1xRJ45, tworzàc w ten sposób pole krosowe do zakoƒczenia okablowania poziomego, oraz pó k umo liwiajàcà postawienie urzàdzenia aktywnego. Jeden karton kabla daje Êrednià d ugoêç 20 metrów od punktu rozdzielczego do abonenckiego. Uniwersalna szafka naêcienna USN-32, drzwi przeszklone, be owa Euromod M1 1xRJ45, Prosty, 568B, UTP, PowerCat 5e, bia y Kabel UTP PowerCat 5e PVC 4 pary, 305 m Puszka natynkowa UK 1G 32 mm, bia a Pokrywa puszki UK 1G 2M 86x86x10 mm, z oznacznikami, bia a Kabel krosowy RJ45, 568B-P, UTP, linka, PowerCat 5e, 0,5 m, szary Kabel krosowy RJ45, 568B-P, UTP, linka, PowerCat 5e, 3 m, czerwony Karta sieciowa Hub 10/100 Mbps Sieç komputerowa Hub 10/100 Mbps 8xRJ48 Sieç telefoniczna minicentralka Szafka USN 32 Puszka wraz z pokrywà 2xEuromod M1 Euromod 1xRJ45 Kabel krosowy RJ45 Obowiàzujàce kategorie i klasy wraz z gwarantowanym pasmem transmisji EIA/TIA 568A ISO/IEC EN Pasmo kategoria klasa klasa 16 MHz 3 C C 20 MHz MHz 5 D D 100 MHz 5e D+ D+ 32 szt. 8 szt. 8 szt. 250 MHz 6 (projekt) E (projekt) E (projekt) nowsze, ale i dro sze rozwiàzania, zapewniajàc, e tylko takie gwarantujà poprawnà prac sieci. Trzeba jasno przyznaç, e systemy kategorii 3 czy 4 to ju prze ytek. Z kolei kategoria 6 nie zosta a jeszcze oficjalnie zatwierdzona przez komitety normalizacyjne. Pozostajà zatem warianty 5 oraz 5e. Obie kategorie oferujà pasmo przenoszenia 100 MHz, z tym e 5e (zmodyfikowana 5) zapewnia poprawnà prac protoko u Gigabit Ethernet, oferujàcego du à przepustowoêç (rz du 1000 Mbit/s). Bioràc pod uwag, i ró nica cenowa mi dzy systemami jest znikoma, najlepszym wyborem okazuje si kategoria 5e. Potrzebuj systemu UTP czy FTP? Systemy okablowania strukturalnego mo emy podzieliç na dwa typy: nieekranowane, cz sto oznaczane UTP (Unshielded Twisted Pair), ekranowane, oznaczane jako FTP (Foiled Twisted Pair) lub STP (Shielded Twisted Pair). Nie ma przepisów, które regulowa yby, jakiego typu systemy nale y stosowaç w okreêlonych budynkach. W biurach w zupe noêci wystarczy system nieekranowany, taƒszy o oko o 30% od ekranowanego, a dodatkowo atwiejszy w instalowaniu. Pary w takim kablu sà tak splecione, aby zminimalizowaç wp yw szkodliwych zak óceƒ zewn trznych. Systemy ekranowane zaleca si stosowaç w miejscach, gdzie spodziewamy si znacznych zak óceƒ elektromagnetycznych lub tam, gdzie inne wzgl dy wymagajà szczególnej ochrony danych przed przedostaniem si na zewnàtrz: w Êrodowisku fabrycznym, gdzie obecne sà du e silniki, spawarki, na obszarach po o onych w bezpoêredniej bliskoêci radiowych lub telewizyjnych stacji przekaênikowych, w warsztatach samochodowych ze wzgl du na prac uk adów zap onowych, w laboratoriach i szpitalnych salach operacyjnych, gdzie istnieje koniecznoêç wyeliminowania emisji powodowanej przez kable informatyczne, w budynkach administracji paƒstwowej, wojska czy policji, w których nale y utrudniç nielegalne przechwytywanie informacji poprzez analiz emitowanego pola magnetycznego. Kto mo e zrobiç sieç? Na rynku IT istnieje wiele firm zajmujàcych si produkcjà i sprzeda à systemów okablowania strukturalnego. Oferujà one cz sto szkolenia dla przedsi biorstw wyspecjalizowanych w integracji systemów komputerowych, a wi c 92 CHIP Special

6 dostarczajàcych zarówno pasywnà cz Êç systemu (kable), jak i elementy aktywne (komputery, drukarki, telefony, centrale telefoniczne). Podczas takich szkoleƒ przedstawiane sà podstawowe informacje o okablowaniu oraz szczegó owe zalecenia odnoênie do projektowania i budowy sieci strukturalnych. Kurs koƒczy si zazwyczaj egzaminem, po którego zdaniu firma uzyskuje status Partnera lub Certyfikowanego instalatora, poêwiadczony stosownym dyplomem. Regu à jest, e takie firmy mogà udzielaç 15- lub 20-letniej gwarancji na wykonane przez siebie sieci, reasekurowanej dodatkowo przez producenta systemu. Nale y skrupulatnie sprawdziç wa noêç takiego certyfikatu jest on wydawany zwykle na jeden rok. Wykonanie instalacji przez Certyfikowanego instalatora gwarantuje wysokà jakoêç us ugi oraz dotrzymanie zaleceƒ producenta sprz tu. Czy mog to zrobiç sam? OczywiÊcie, e tak, choç wymaga to pewnych umiej tnoêci i przygotowania. Szczególnie ma e sieci, dla kilku lub kilkunastu u ytkowników, mo na wykonaç samodzielnie. Dobrze jest jednak zasi gnàç wczeêniej porady u producenta systemu. W firmie jest zazwyczaj osoba odpowiedzialna za wsparcie techniczne dla klientów mo e ona pomóc w skompletowaniu komponentów niezb dnych do wykonania sieci, poradziç, jakich narz dzi nale y u ywaç, a tak e przes aç bezp atne broszury i artyku y poêwi cone okablowaniu. Warto równie odwiedziç stron internetowà, gdzie znajdziemy ciekawostki i nowoêci. sieç dla 24 u ytkowników Szafa naêcienna MODBOX II, 19, 6U, 500 mm g bokoêci Panel 19-calowy, wentylacyjny, 3x9 W/220 V, 1U, grafitowy, bez wtyczki Panel 19-calowy z wieszakami, 1U, grafitowy Panel 19-calowy 24xRJ45, KATT/HD, 568B, UTP, PowerCat 5e, 1U, grafitowy Karta sieciowa Hub 10/100 Mbps Sieç komputerowa Hub 10/100 Mbps 8xRJ48 Sieç telefoniczna minicentralka Puszka natynkowa UK 1G 32mm, bia a Pokrywa puszki UK 1G 2M 86x86x10 mm z oznacznikami, bia a Euromod M1 1xRJ45, Prosty, 568B, UTP, PowerCat 5e, bia y Kabel krosowy RJ45, 568B-P, UTP, linka, PowerCat 5e, 0.5 m, szary Kabel krosowy RJ45, 568B-P, UTP, linka, PowerCat 5e, 3 m, czerwony Kabel UTP PowerCat 5e PVC 4 pary, 305 m Panel 19-calowy os onowy, 1U, grafitowy 19-calowa szafka naêcienna 6U Sieç dla 24 u ytkowników wymaga nieco wi kszego punktu dystrybucyjnego, wi c zastosowano tu 19-calowà szafk naêciennà, w której zamocowane sà panele z gniazdami RJ45, s u àcymi do zakoƒczenia okablowania poziomego, panel z wieszakami, u atwiajàcy u o enie kabli krosowych w szafie, oraz (opcjonalnie) panel wentylacyjny, zapewniajàcy ch odzenie zainstalowanych w szafie urzàdzeƒ. W szafce montuje si równie centralk telefonicznà. Puste miejsca zas aniamy panelami os onowymi. opcjonalnie 2 szt. 24 szt. 24 szt. 48 szt. 6 szt. opcjonalnie 19-calowy panel wentylacyjny Krzysztof Ojdana S owniczek NEXT (z ang. Near End Crosstalk) przes uch zbli ny. Miarà parametru NEXT, podawanà w decybelach, jest ró nica mocy sygna u przesy anego w parze zak ócajàcej i sygna u wytworzonego w parze zak ócanej. Dedykowany system zasilania system zasilania przeznaczony zazwyczaj dla komputerów, zapewniajàcy odpowiednià jakoêç zasilania. Zwykle zbudowany na bazie urzàdzeƒ UPS. Topologia geometryczna forma opisu sieci LAN od strony logicznej lub fizycznej. Topologia fizyczna przedstawia, w jaki sposób u o one sà przebiegi kablowe, a logiczna w jaki sposób odbywa si przep yw informacji. Panel os onowy 1U Analogicznie budowane sà systemy dla wi kszej liczby u ytkowników. Tak wyglàda punkt dystrybucyjny dla 48 u ytkowników (48 punktów po 2 gniazda RJ45, razem 96 portów okablowania poziomego), zrealizowany w 19-calowej szafie naêciennej 10U SBS 93
