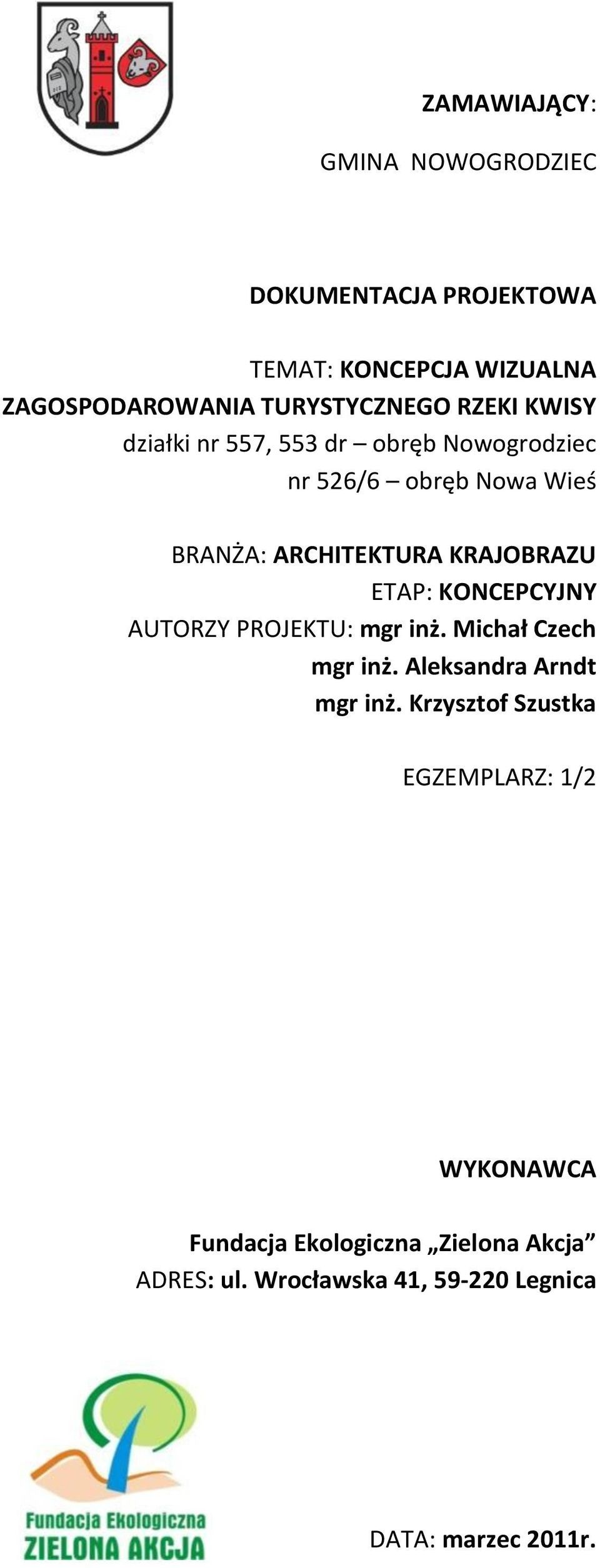

1 ZAMAWIAJĄCY: GMINA NOWOGRODZIEC DOKUMENTACJA PROJEKTOWA TEMAT: KONCEPCJA WIZUALNA ZAGOSPODAROWANIA TURYSTYCZNEGO RZEKI KWISY działki nr 557, 553 dr obręb Nowogrodziec nr 526/6 obręb Nowa Wieś BRANŻA: ARCHITEKTURA KRAJOBRAZU ETAP: KONCEPCYJNY AUTORZY PROJEKTU: mgr inż. Michał Czech mgr inż. Aleksandra Arndt mgr inż. Krzysztof Szustka EGZEMPLARZ: 1/2 WYKONAWCA Fundacja Ekologiczna Zielona Akcja ADRES: ul. Wrocławska 41, Legnica DATA: marzec 2011r.

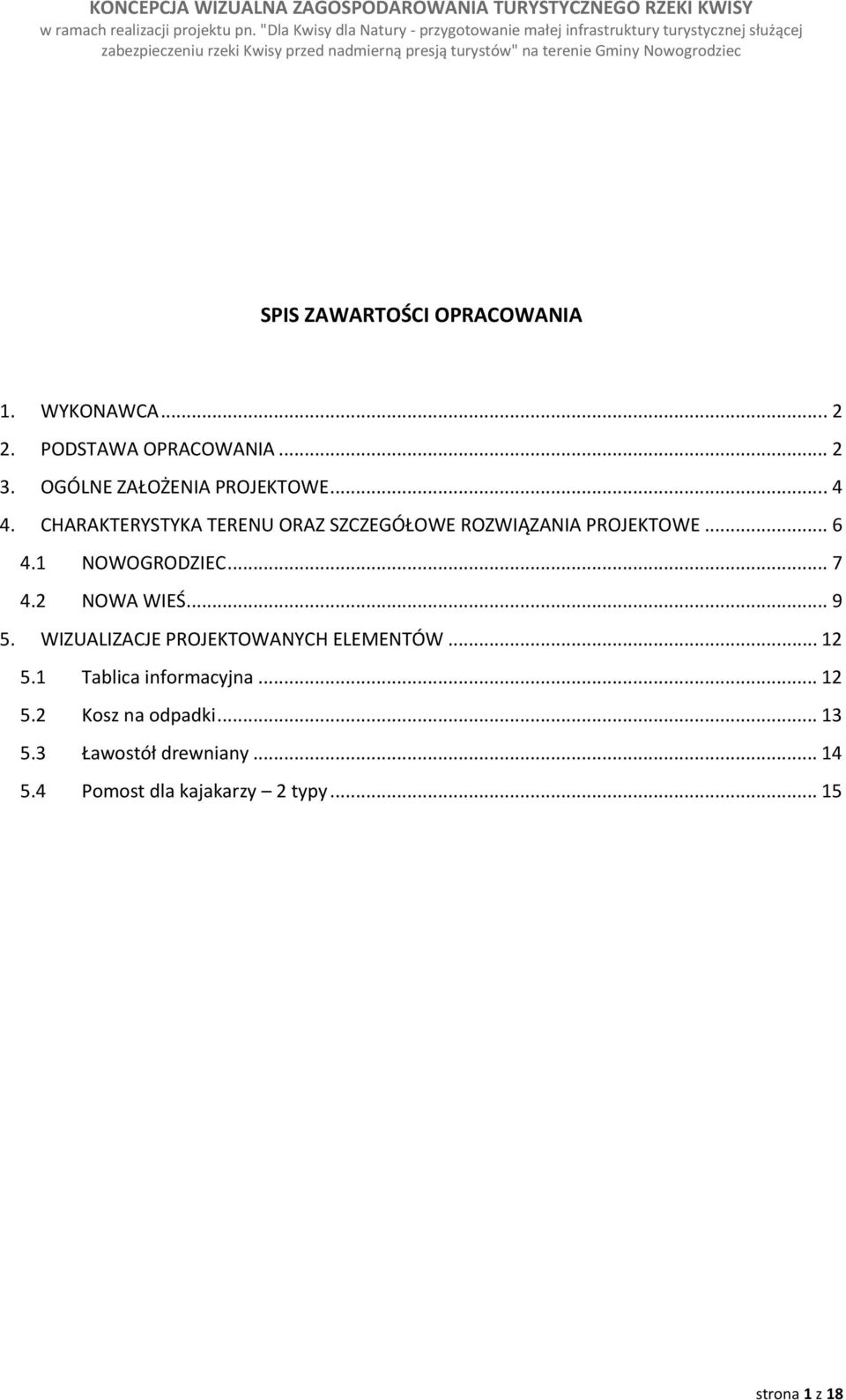

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. WYKONAWCA PODSTAWA OPRACOWANIA OGÓLNE ZAŁOŻENIA PROJEKTOWE CHARAKTERYSTYKA TERENU ORAZ SZCZEGÓŁOWE ROZWIĄZANIA PROJEKTOWE NOWOGRODZIEC NOWA WIEŚ WIZUALIZACJE PROJEKTOWANYCH ELEMENTÓW Tablica informacyjna Kosz na odpadki Ławostół drewniany Pomost dla kajakarzy 2 typy strona 1 z 18

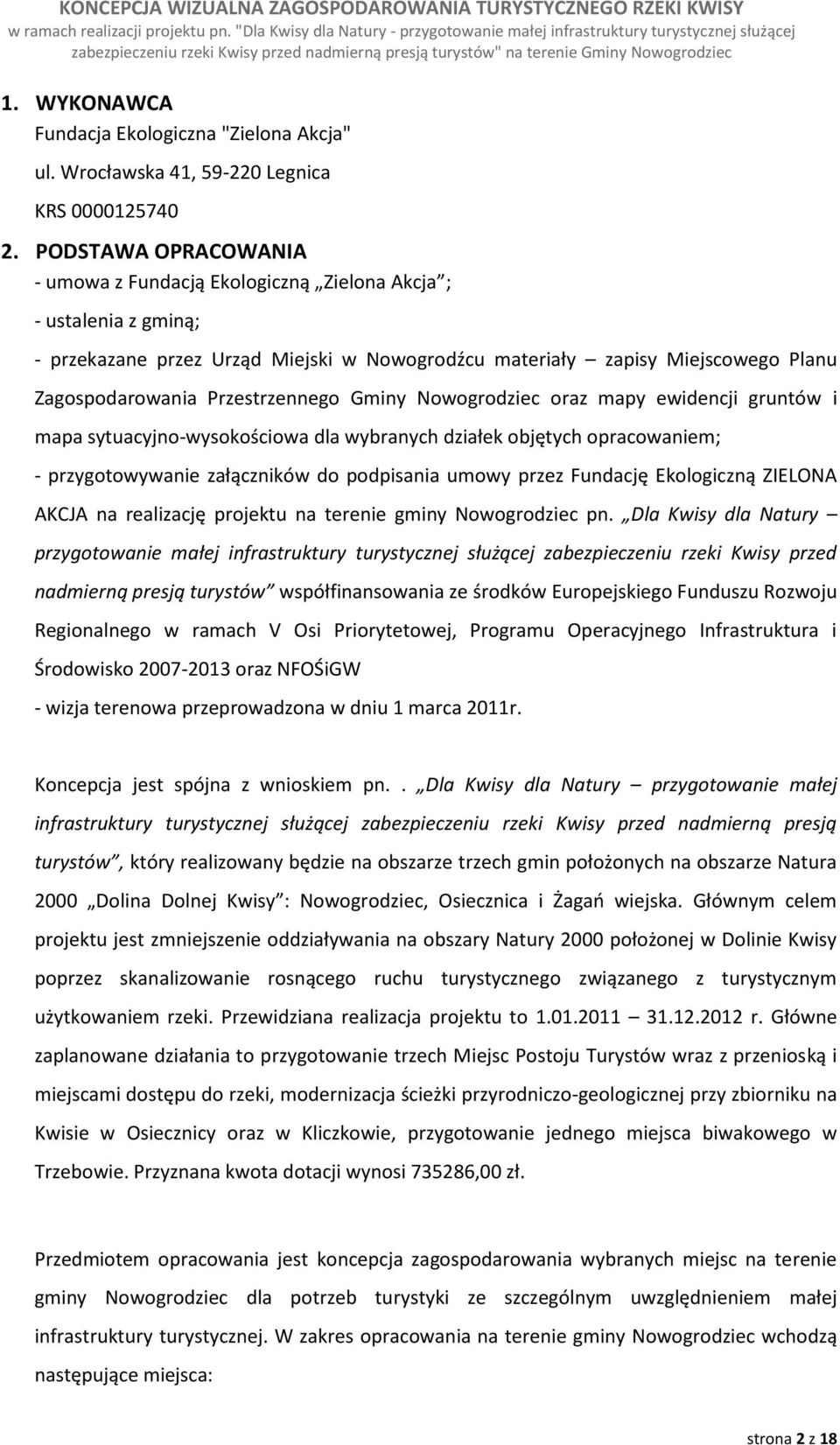

3 1. WYKONAWCA Fundacja Ekologiczna "Zielona Akcja" ul. Wrocławska 41, Legnica KRS PODSTAWA OPRACOWANIA - umowa z Fundacją Ekologiczną Zielona Akcja ; - ustalenia z gminą; - przekazane przez Urząd Miejski w Nowogrodźcu materiały zapisy Miejscowego Planu Zagospodarowania Przestrzennego Gminy Nowogrodziec oraz mapy ewidencji gruntów i mapa sytuacyjno-wysokościowa dla wybranych działek objętych opracowaniem; - przygotowywanie załączników do podpisania umowy przez Fundację Ekologiczną ZIELONA AKCJA na realizację projektu na terenie gminy Nowogrodziec pn. Dla Kwisy dla Natury przygotowanie małej infrastruktury turystycznej służącej zabezpieczeniu rzeki Kwisy przed nadmierną presją turystów współfinansowania ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach V Osi Priorytetowej, Programu Operacyjnego Infrastruktura i Środowisko oraz NFOŚiGW - wizja terenowa przeprowadzona w dniu 1 marca 2011r. Koncepcja jest spójna z wnioskiem pn.. Dla Kwisy dla Natury przygotowanie małej infrastruktury turystycznej służącej zabezpieczeniu rzeki Kwisy przed nadmierną presją turystów, który realizowany będzie na obszarze trzech gmin położonych na obszarze Natura 2000 Dolina Dolnej Kwisy : Nowogrodziec, Osiecznica i Żagań wiejska. Głównym celem projektu jest zmniejszenie oddziaływania na obszary Natury 2000 położonej w Dolinie Kwisy poprzez skanalizowanie rosnącego ruchu turystycznego związanego z turystycznym użytkowaniem rzeki. Przewidziana realizacja projektu to r. Główne zaplanowane działania to przygotowanie trzech Miejsc Postoju Turystów wraz z przenioską i miejscami dostępu do rzeki, modernizacja ścieżki przyrodniczo-geologicznej przy zbiorniku na Kwisie w Osiecznicy oraz w Kliczkowie, przygotowanie jednego miejsca biwakowego w Trzebowie. Przyznana kwota dotacji wynosi ,00 zł. Przedmiotem opracowania jest koncepcja zagospodarowania wybranych miejsc na terenie gminy Nowogrodziec dla potrzeb turystyki ze szczególnym uwzględnieniem małej infrastruktury turystycznej. W zakres opracowania na terenie gminy Nowogrodziec wchodzą następujące miejsca: strona 2 z 18

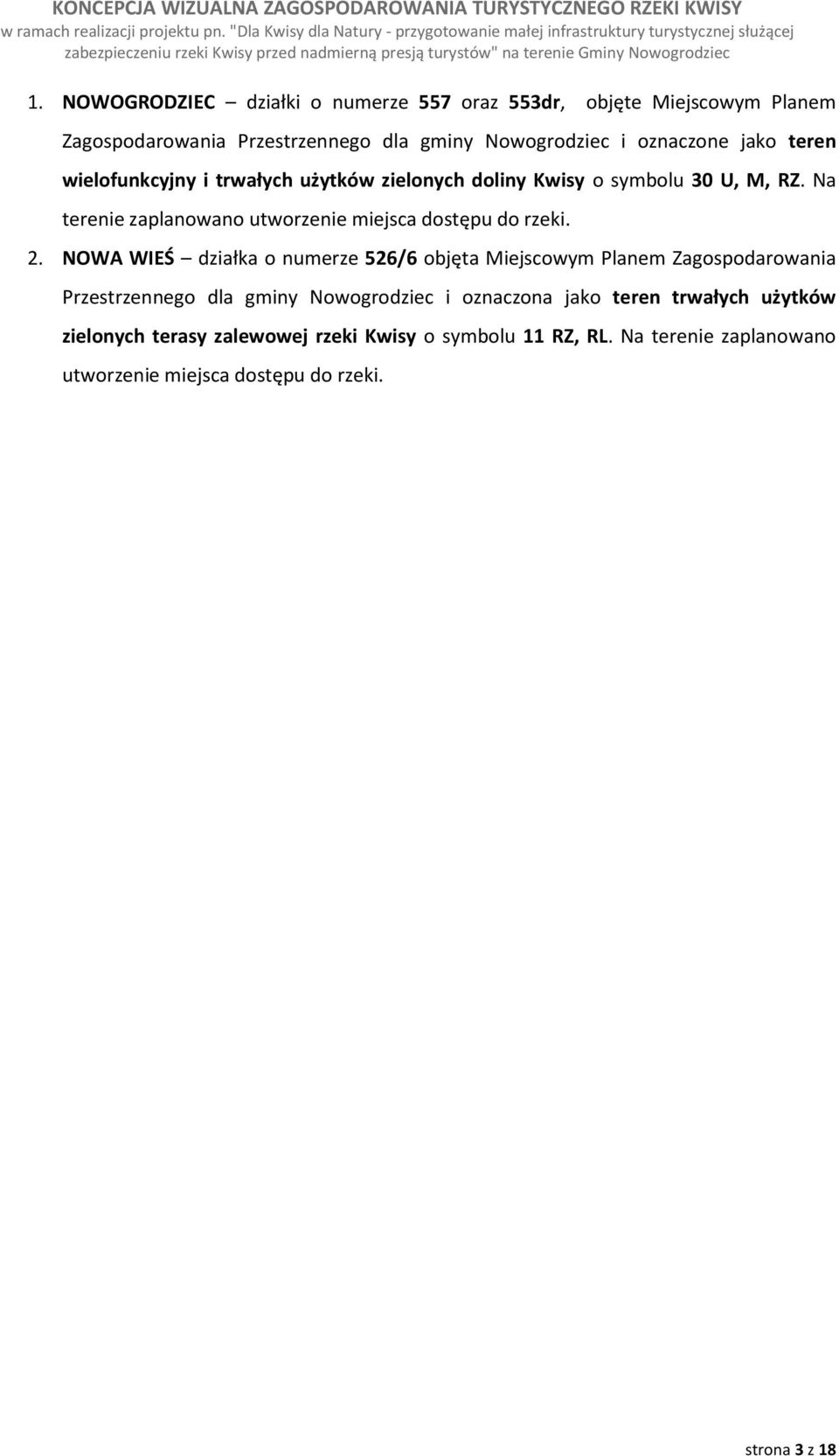

4 1. NOWOGRODZIEC działki o numerze 557 oraz 553dr, objęte Miejscowym Planem Zagospodarowania Przestrzennego dla gminy Nowogrodziec i oznaczone jako teren wielofunkcyjny i trwałych użytków zielonych doliny Kwisy o symbolu 30 U, M, RZ. Na terenie zaplanowano utworzenie miejsca dostępu do rzeki. 2. NOWA WIEŚ działka o numerze 526/6 objęta Miejscowym Planem Zagospodarowania Przestrzennego dla gminy Nowogrodziec i oznaczona jako teren trwałych użytków zielonych terasy zalewowej rzeki Kwisy o symbolu 11 RZ, RL. Na terenie zaplanowano utworzenie miejsca dostępu do rzeki. strona 3 z 18

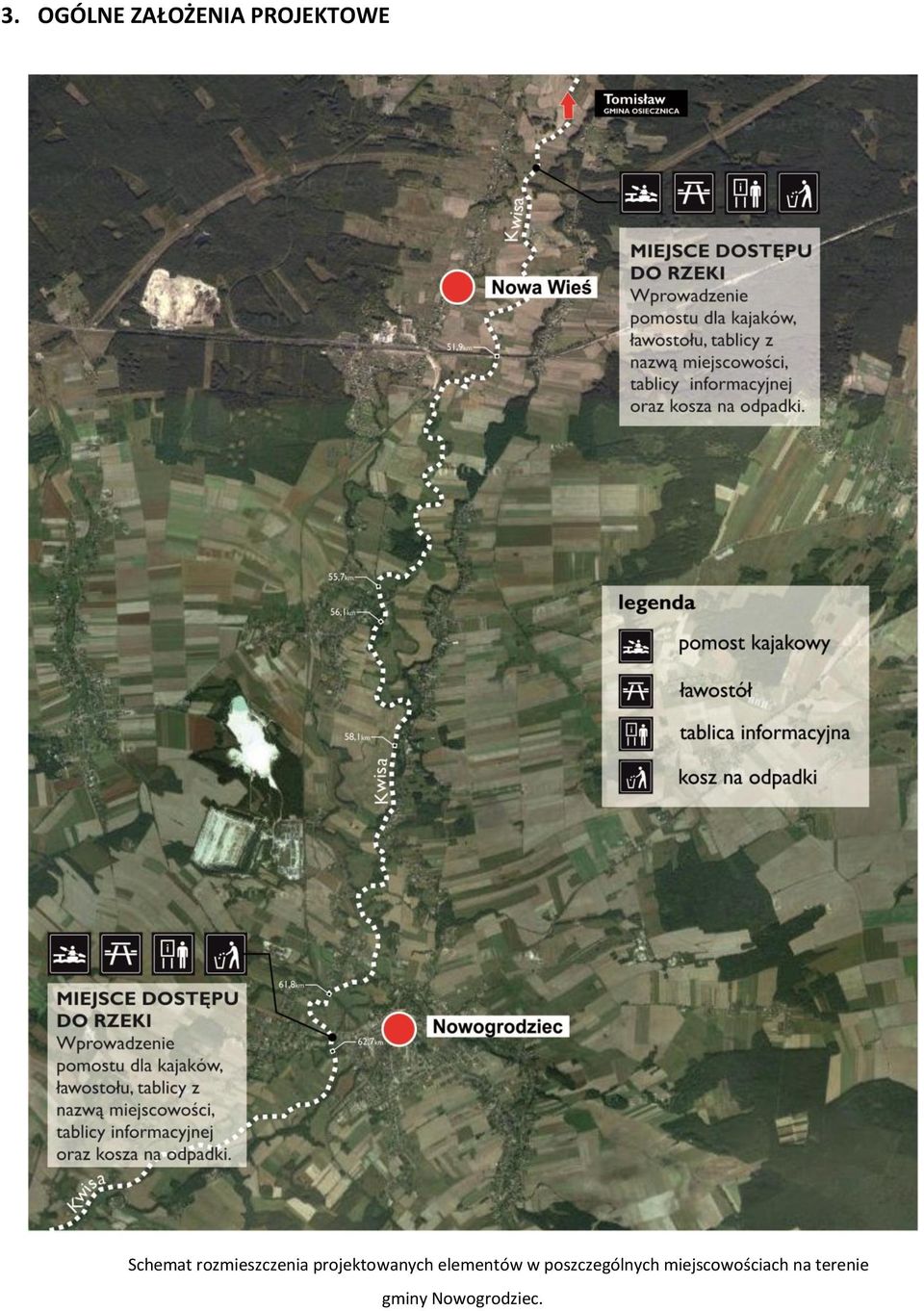

5 3. OGÓLNE ZAŁOŻENIA PROJEKTOWE Schemat rozmieszczenia projektowanych elementów w poszczególnych miejscowościach na terenie gminy Nowogrodziec.

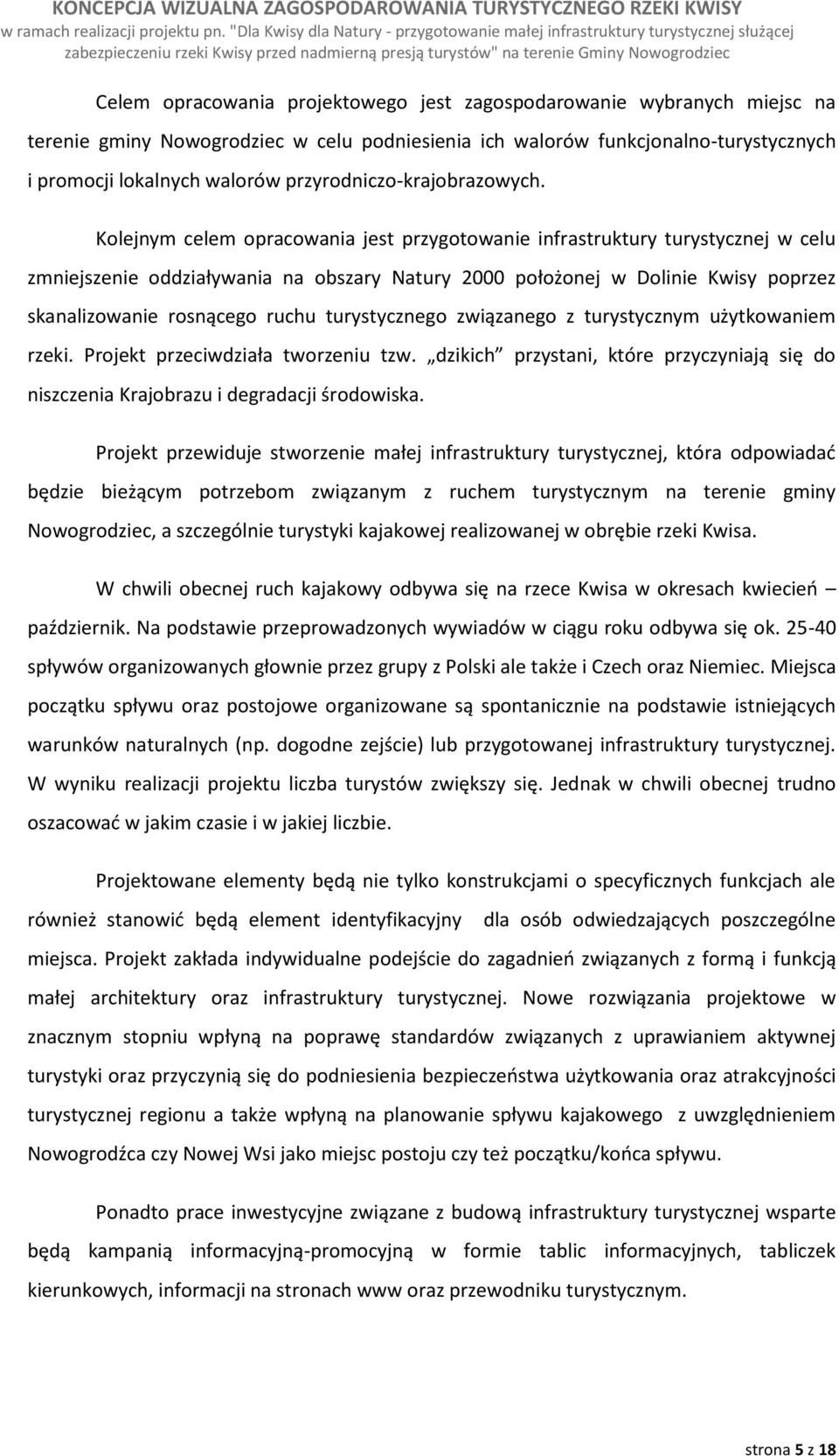

6 Celem opracowania projektowego jest zagospodarowanie wybranych miejsc na terenie gminy Nowogrodziec w celu podniesienia ich walorów funkcjonalno-turystycznych i promocji lokalnych walorów przyrodniczo-krajobrazowych. Kolejnym celem opracowania jest przygotowanie infrastruktury turystycznej w celu zmniejszenie oddziaływania na obszary Natury 2000 położonej w Dolinie Kwisy poprzez skanalizowanie rosnącego ruchu turystycznego związanego z turystycznym użytkowaniem rzeki. Projekt przeciwdziała tworzeniu tzw. dzikich przystani, które przyczyniają się do niszczenia Krajobrazu i degradacji środowiska. Projekt przewiduje stworzenie małej infrastruktury turystycznej, która odpowiadać będzie bieżącym potrzebom związanym z ruchem turystycznym na terenie gminy Nowogrodziec, a szczególnie turystyki kajakowej realizowanej w obrębie rzeki Kwisa. W chwili obecnej ruch kajakowy odbywa się na rzece Kwisa w okresach kwiecień październik. Na podstawie przeprowadzonych wywiadów w ciągu roku odbywa się ok spływów organizowanych głownie przez grupy z Polski ale także i Czech oraz Niemiec. Miejsca początku spływu oraz postojowe organizowane są spontanicznie na podstawie istniejących warunków naturalnych (np. dogodne zejście) lub przygotowanej infrastruktury turystycznej. W wyniku realizacji projektu liczba turystów zwiększy się. Jednak w chwili obecnej trudno oszacować w jakim czasie i w jakiej liczbie. Projektowane elementy będą nie tylko konstrukcjami o specyficznych funkcjach ale również stanowić będą element identyfikacyjny dla osób odwiedzających poszczególne miejsca. Projekt zakłada indywidualne podejście do zagadnień związanych z formą i funkcją małej architektury oraz infrastruktury turystycznej. Nowe rozwiązania projektowe w znacznym stopniu wpłyną na poprawę standardów związanych z uprawianiem aktywnej turystyki oraz przyczynią się do podniesienia bezpieczeństwa użytkowania oraz atrakcyjności turystycznej regionu a także wpłyną na planowanie spływu kajakowego z uwzględnieniem Nowogrodźca czy Nowej Wsi jako miejsc postoju czy też początku/końca spływu. Ponadto prace inwestycyjne związane z budową infrastruktury turystycznej wsparte będą kampanią informacyjną-promocyjną w formie tablic informacyjnych, tabliczek kierunkowych, informacji na stronach www oraz przewodniku turystycznym. strona 5 z 18

7 Cała inwestycja, zgodna z projektem technicznym wykonanym na podstawie niniejszego opracowania, zostania wykonana przez firmę wybrana w drodze przetargu ze środków CKPŚ i NFOŚiGW. Kwestia trwałości inwestycji oraz pozostałych spraw dot. planowanych działań w ramach projektu zostaną ustalone i zapisane w umowach z właścicielami gruntów na których będzie realizowana inwestycja. Oczekuje się że w miare możliwości włascieciele gruntów udziela wsparcia dla zachowania trwałości inwestycji. 4. CHARAKTERYSTYKA TERENU ORAZ SZCZEGÓŁOWE ROZWIĄZANIA PROJEKTOWE Projekt realizowany będzie na terenie gminy Nowogrodziec, działki nr 557, 553 dr obręb Nowogrodziec oraz nr 526/6 obręb Nowa Wieś, przy których przepływa Kwisa rzeka bardzo cenna pod względem przyrodniczym. Szczególne walory rzeka ta zawdzięcza temu, że człowiek nie naruszył jej naturalnego charakteru, a woda nią płynąca należy do najwyższej klasy czystości. Doboru w/w działek dokonano na postawie wizji terenowej. Obie są własnością organów administracji publicznej stąd do realizacji projektu nie będą wymagane zgody osób prywatnych. Z e wstępnej analizy celów i zakresu projektu nie przewiduje się by projekt wymagał szczególnych pozwoleń zgodnie z obowiązującymi przepisami prawa. Obszar doliny rzeki Kwisa na odcinku od Zebrzydowej aż po ujście do Bobru znajdują się na terenie sieci Natura Najcenniejszą cechą całego obszaru są czyste lasy obfitujące w grzyby, nieskażone przez człowieka powietrze oraz malowniczy krajobraz. Rzeka Kwisa bierze swój początek w Górach Izerskich, gdzie na wysokości m wypływają trzy źródliskowe potoki Widły I, II, III. Długość rzeki wynosi około 140 km, a powierzchnie jej dorzecza to 1026 km², z czego około 32 km² znajduje się na terenie Czech. Kwisa wpada do Bobru na 85,1 km poniżej Szprotawy. Szlak wodny rzeki Kwisy jest bardzo malowniczy i różnorodny. Obfituje on zarówno w atrakcje geologiczno-przyrodnicze jak również ciekawe obiekty historyczne. Nurt rzeki jest bystry z często występującymi w korycie kamieniami, bystrzami jak również resztkami dawnych mostów i konstrukcji kamiennych. Rzeka ta charakteryzuje się bardzo czystymi wodami (należącymi do I i II klasy czystości), a koryto rzeczne na wielu odcinkach jest naturalnie uformowane. strona 6 z 18

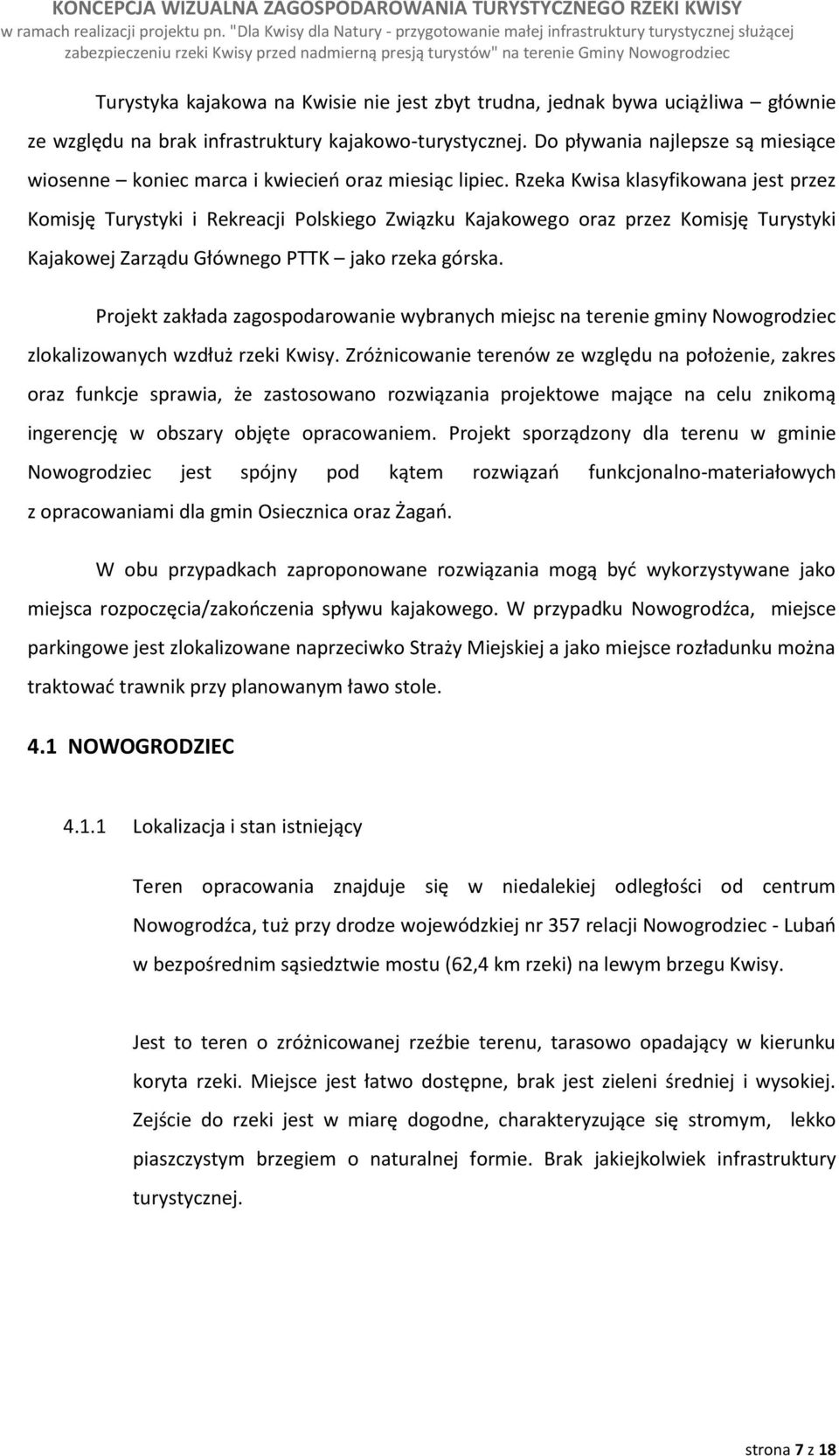

8 Turystyka kajakowa na Kwisie nie jest zbyt trudna, jednak bywa uciążliwa głównie ze względu na brak infrastruktury kajakowo-turystycznej. Do pływania najlepsze są miesiące wiosenne koniec marca i kwiecień oraz miesiąc lipiec. Rzeka Kwisa klasyfikowana jest przez Komisję Turystyki i Rekreacji Polskiego Związku Kajakowego oraz przez Komisję Turystyki Kajakowej Zarządu Głównego PTTK jako rzeka górska. Projekt zakłada zagospodarowanie wybranych miejsc na terenie gminy Nowogrodziec zlokalizowanych wzdłuż rzeki Kwisy. Zróżnicowanie terenów ze względu na położenie, zakres oraz funkcje sprawia, że zastosowano rozwiązania projektowe mające na celu znikomą ingerencję w obszary objęte opracowaniem. Projekt sporządzony dla terenu w gminie Nowogrodziec jest spójny pod kątem rozwiązań funkcjonalno-materiałowych z opracowaniami dla gmin Osiecznica oraz Żagań. W obu przypadkach zaproponowane rozwiązania mogą być wykorzystywane jako miejsca rozpoczęcia/zakończenia spływu kajakowego. W przypadku Nowogrodźca, miejsce parkingowe jest zlokalizowane naprzeciwko Straży Miejskiej a jako miejsce rozładunku można traktować trawnik przy planowanym ławo stole. 4.1 NOWOGRODZIEC Lokalizacja i stan istniejący Teren opracowania znajduje się w niedalekiej odległości od centrum Nowogrodźca, tuż przy drodze wojewódzkiej nr 357 relacji Nowogrodziec - Lubań w bezpośrednim sąsiedztwie mostu (62,4 km rzeki) na lewym brzegu Kwisy. Jest to teren o zróżnicowanej rzeźbie terenu, tarasowo opadający w kierunku koryta rzeki. Miejsce jest łatwo dostępne, brak jest zieleni średniej i wysokiej. Zejście do rzeki jest w miarę dogodne, charakteryzujące się stromym, lekko piaszczystym brzegiem o naturalnej formie. Brak jakiejkolwiek infrastruktury turystycznej. strona 7 z 18

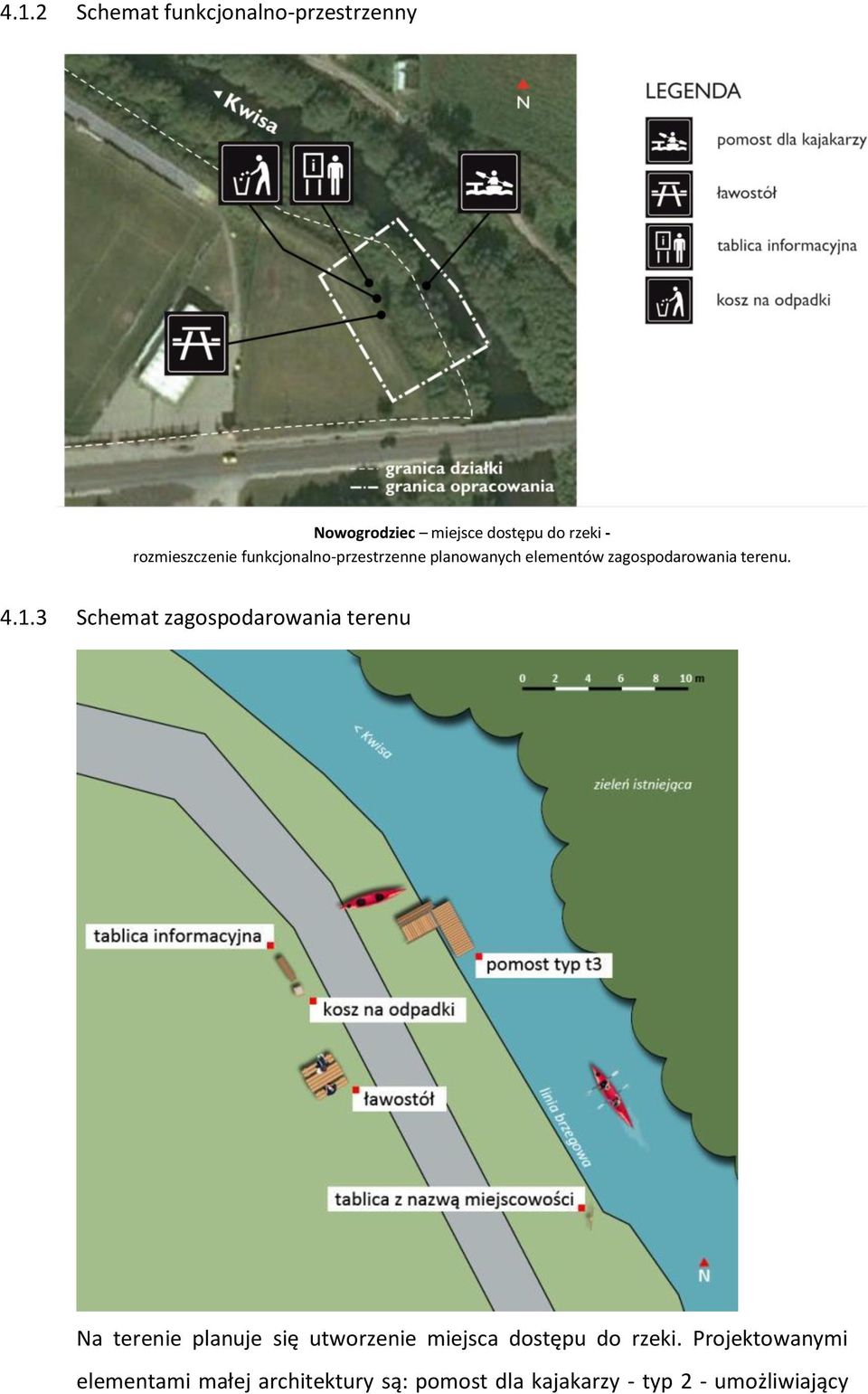

9 4.1.2 Schemat funkcjonalno-przestrzenny Nowogrodziec miejsce dostępu do rzeki - rozmieszczenie funkcjonalno-przestrzenne planowanych elementów zagospodarowania terenu Schemat zagospodarowania terenu Na terenie planuje się utworzenie miejsca dostępu do rzeki. Projektowanymi elementami małej architektury są: pomost dla kajakarzy - typ 2 - umożliwiający

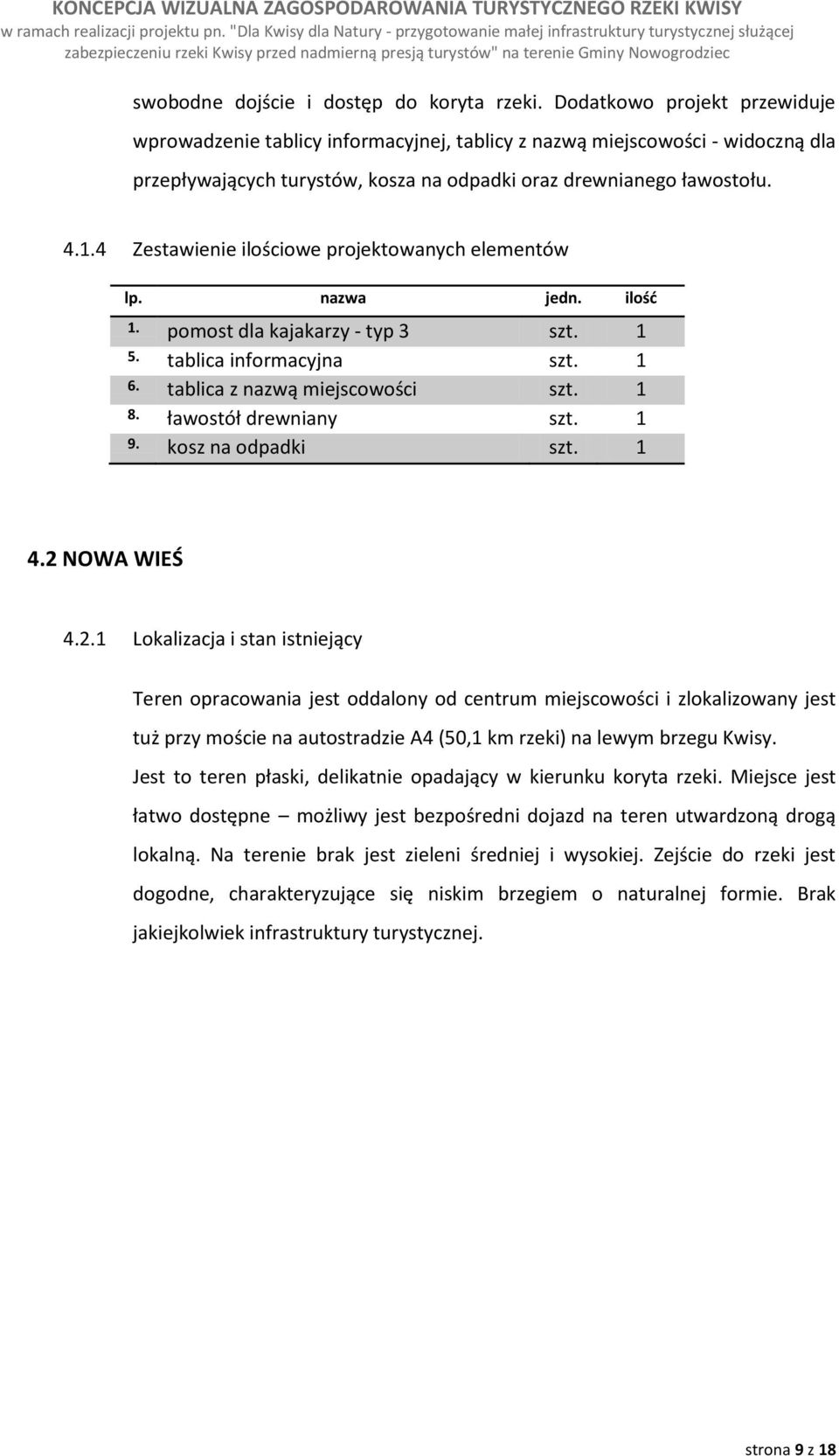

10 swobodne dojście i dostęp do koryta rzeki. Dodatkowo projekt przewiduje wprowadzenie tablicy informacyjnej, tablicy z nazwą miejscowości - widoczną dla przepływających turystów, kosza na odpadki oraz drewnianego ławostołu Zestawienie ilościowe projektowanych elementów lp. nazwa jedn. ilość 1. pomost dla kajakarzy - typ 3 szt tablica informacyjna szt tablica z nazwą miejscowości szt ławostół drewniany szt kosz na odpadki szt NOWA WIEŚ Lokalizacja i stan istniejący Teren opracowania jest oddalony od centrum miejscowości i zlokalizowany jest tuż przy moście na autostradzie A4 (50,1 km rzeki) na lewym brzegu Kwisy. Jest to teren płaski, delikatnie opadający w kierunku koryta rzeki. Miejsce jest łatwo dostępne możliwy jest bezpośredni dojazd na teren utwardzoną drogą lokalną. Na terenie brak jest zieleni średniej i wysokiej. Zejście do rzeki jest dogodne, charakteryzujące się niskim brzegiem o naturalnej formie. Brak jakiejkolwiek infrastruktury turystycznej. strona 9 z 18

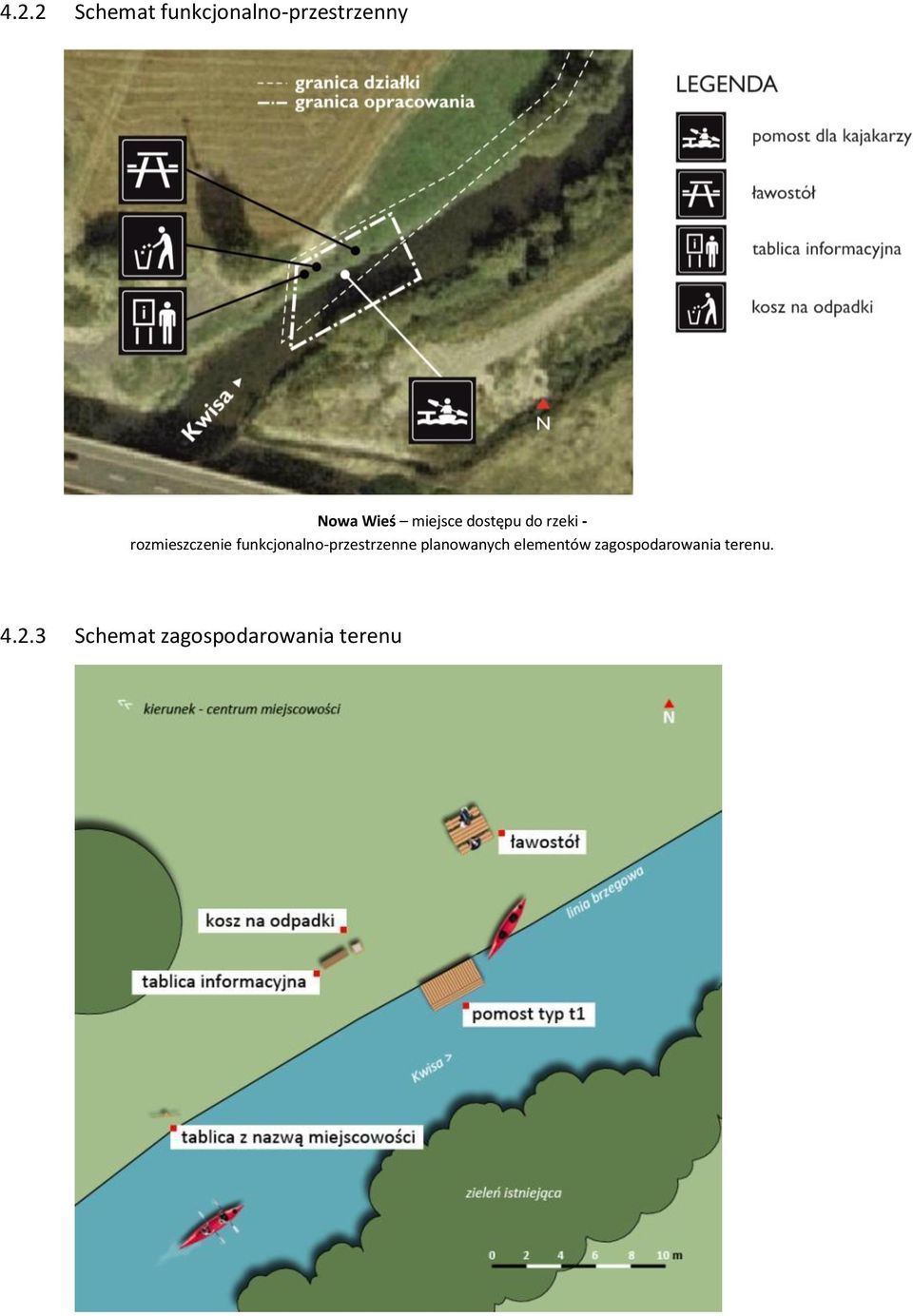

11 4.2.2 Schemat funkcjonalno-przestrzenny Nowa Wieś miejsce dostępu do rzeki - rozmieszczenie funkcjonalno-przestrzenne planowanych elementów zagospodarowania terenu Schemat zagospodarowania terenu

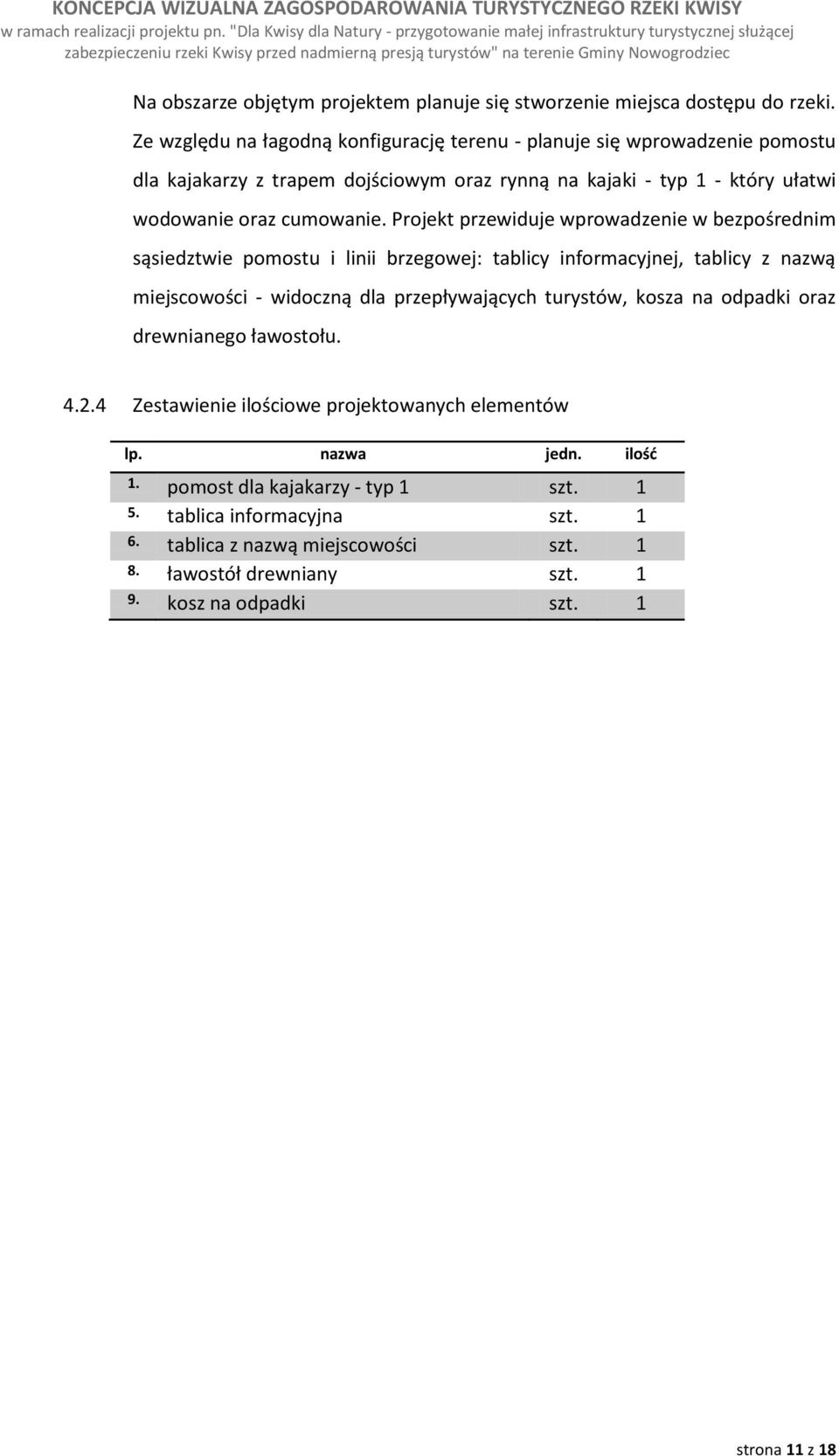

12 Na obszarze objętym projektem planuje się stworzenie miejsca dostępu do rzeki. Ze względu na łagodną konfigurację terenu - planuje się wprowadzenie pomostu dla kajakarzy z trapem dojściowym oraz rynną na kajaki - typ 1 - który ułatwi wodowanie oraz cumowanie. Projekt przewiduje wprowadzenie w bezpośrednim sąsiedztwie pomostu i linii brzegowej: tablicy informacyjnej, tablicy z nazwą miejscowości - widoczną dla przepływających turystów, kosza na odpadki oraz drewnianego ławostołu Zestawienie ilościowe projektowanych elementów lp. nazwa jedn. ilość 1. pomost dla kajakarzy - typ 1 szt tablica informacyjna szt tablica z nazwą miejscowości szt ławostół drewniany szt kosz na odpadki szt. 1 strona 11 z 18

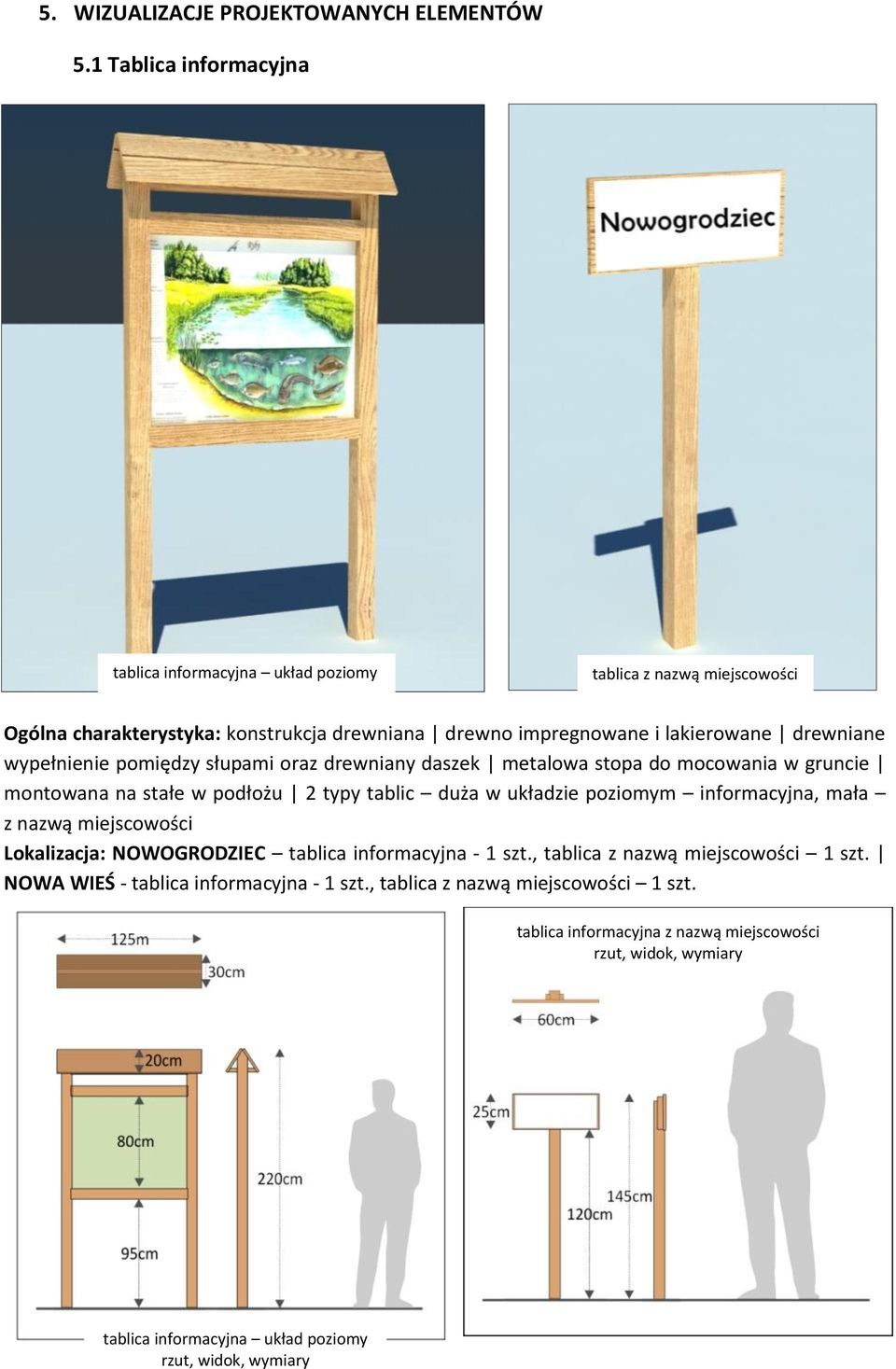

13 5. WIZUALIZACJE PROJEKTOWANYCH ELEMENTÓW 5.1 Tablica informacyjna tablica informacyjna układ poziomy tablica z nazwą miejscowości Ogólna charakterystyka: konstrukcja drewniana drewno impregnowane i lakierowane drewniane wypełnienie pomiędzy słupami oraz drewniany daszek metalowa stopa do mocowania w gruncie montowana na stałe w podłożu 2 typy tablic duża w układzie poziomym informacyjna, mała z nazwą miejscowości Lokalizacja: NOWOGRODZIEC tablica informacyjna - 1 szt., tablica z nazwą miejscowości 1 szt. NOWA WIEŚ - tablica informacyjna - 1 szt., tablica z nazwą miejscowości 1 szt. tablica informacyjna z nazwą miejscowości rzut, widok, wymiary tablica informacyjna układ poziomy rzut, widok, wymiary

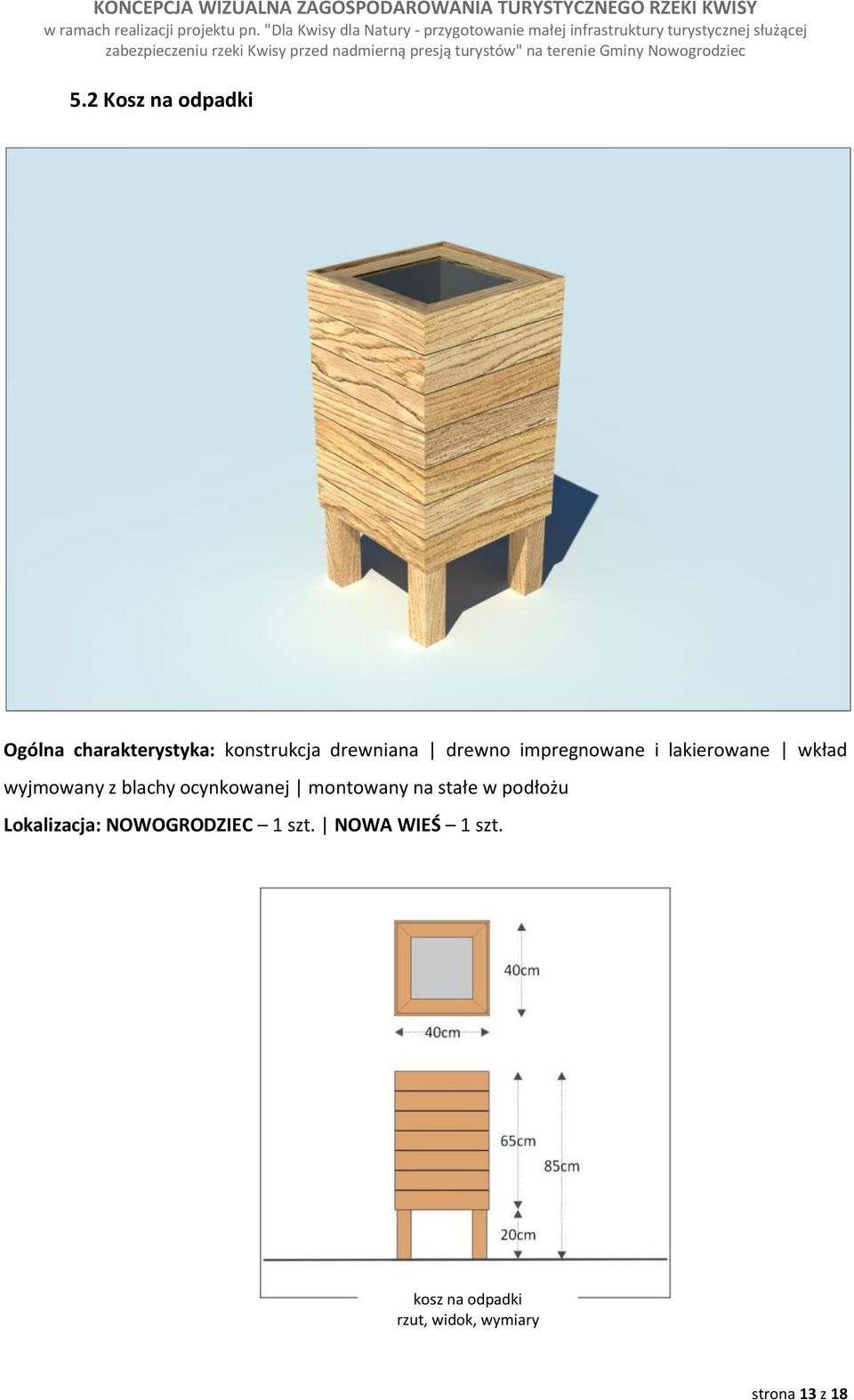

14 5.2 Kosz na odpadki Ogólna charakterystyka: konstrukcja drewniana drewno impregnowane i lakierowane wkład wyjmowany z blachy ocynkowanej montowany na stałe w podłożu Lokalizacja: NOWOGRODZIEC 1 szt. NOWA WIEŚ 1 szt. kosz na odpadki rzut, widok, wymiary strona 13 z 18

15 5.3 Ławostół drewniany Ogólna charakterystyka: ława - siedzisko oraz podstawy wykonane z litego bala drewnianego, montowane na stałe w podłożu stół nogi z litego bala drewnianego, blat z desek całość zabezpieczona przed działaniem czynników zewnętrznych Lokalizacja: NOWOGRODZIEC 1 szt. NOWA WIEŚ 1szt. ławostół drewniany rzut, wymiary ławostół drewniany widok, wymiary strona 14 z 18

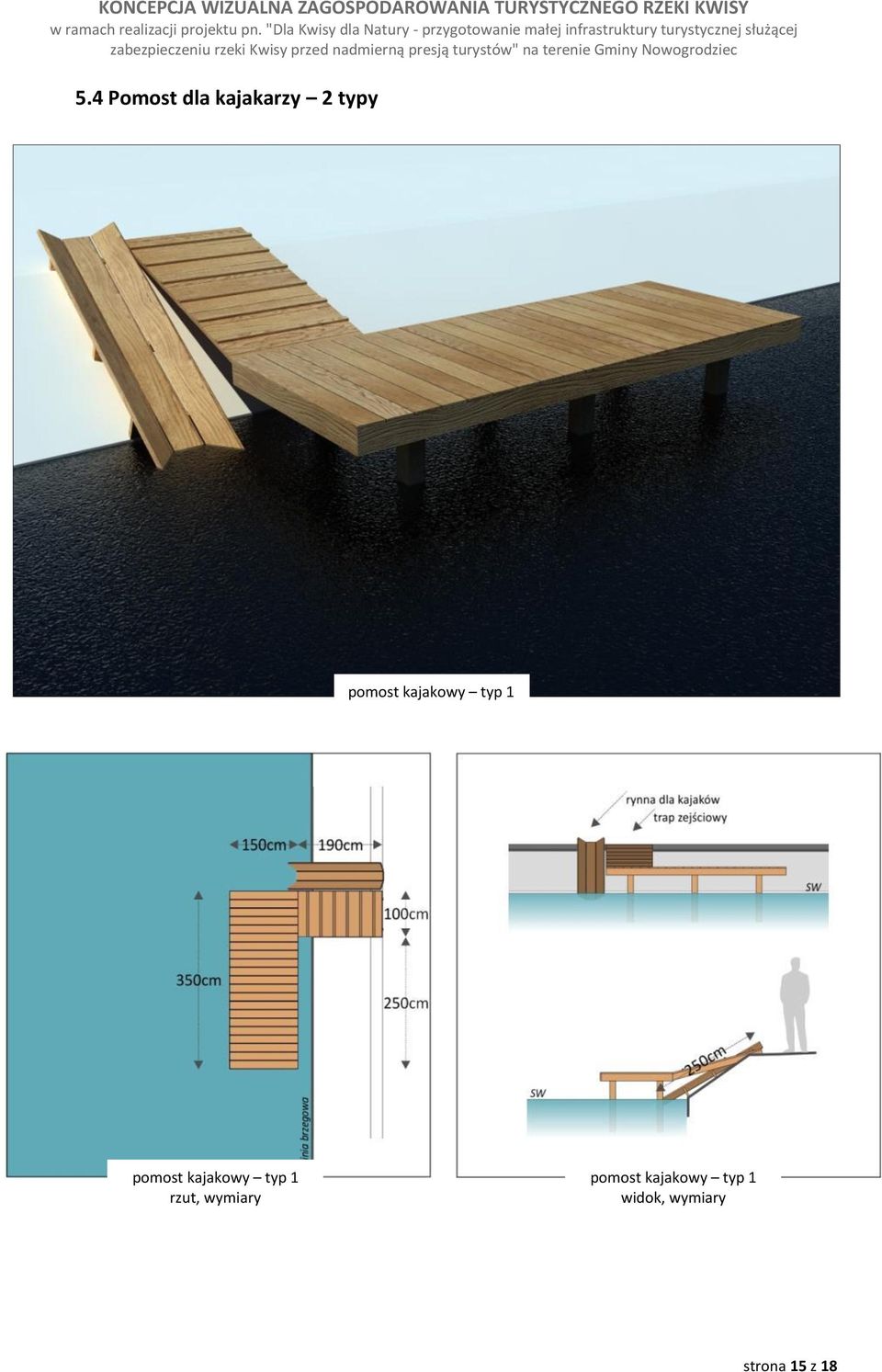

16 5.4 Pomost dla kajakarzy 2 typy pomost kajakowy typ 1 pomost kajakowy typ 1 rzut, wymiary pomost kajakowy typ 1 widok, wymiary strona 15 z 18

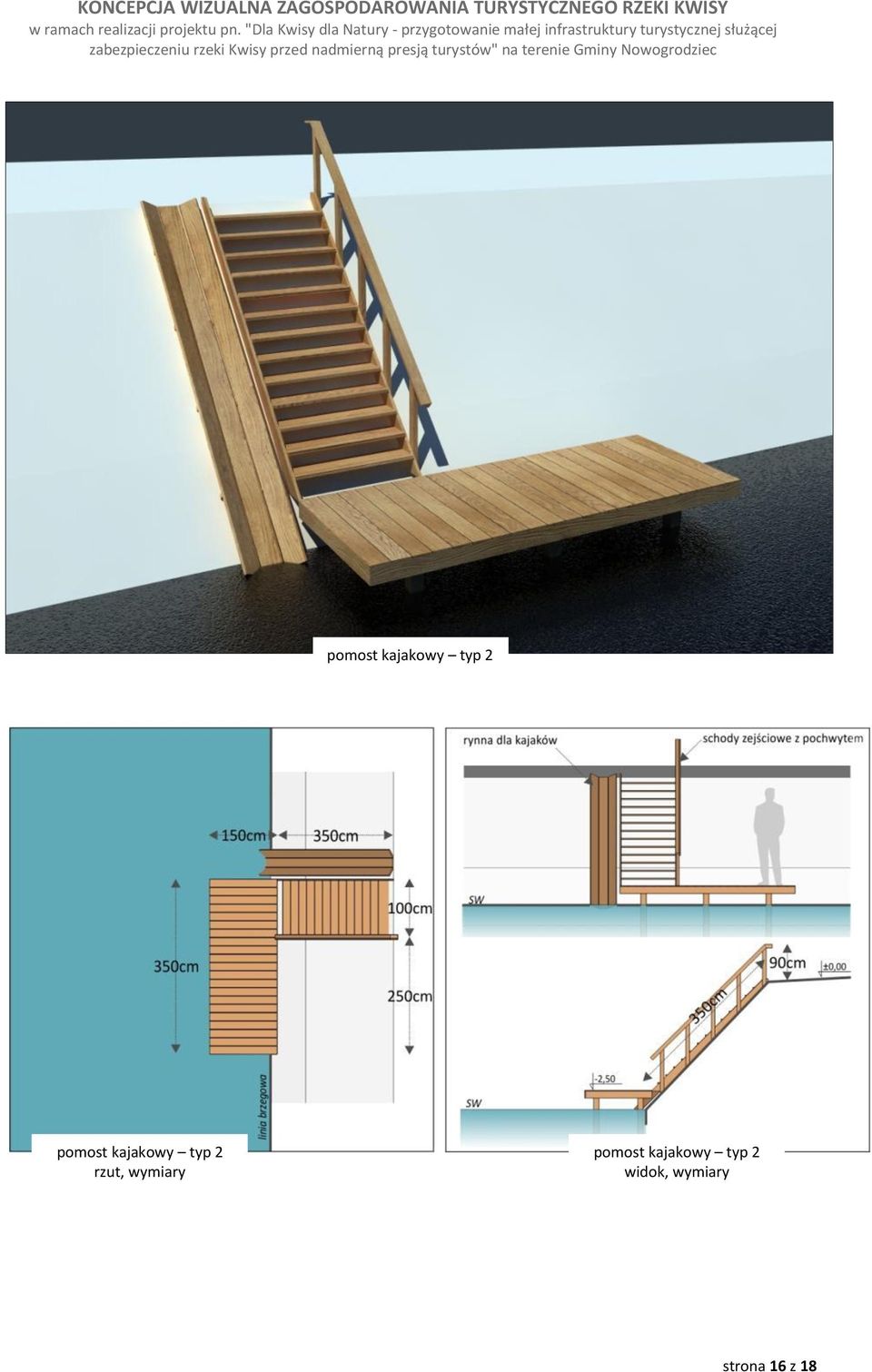

17 pomost kajakowy typ 2 pomost kajakowy typ 2 rzut, wymiary pomost kajakowy typ 2 widok, wymiary strona 16 z 18

18 Ogólna charakterystyka: konstrukcje drewniane drewno impregnowane, o mocowaniach stalowych i ciesielskich posadowienie na słupach drewnianych dębowych poszycie pomostu z desek balustrady drewniane z krawędziaków sezonowanych i impregnowanych schody i rynny na kajaki o konstrukcji drewnianej zaprojektowano 2 typy pomostów w zależności od konfiguracji brzegu oraz stopnia dostępności do wody Lokalizacja: NOWOGRODZIEC typ 2 1 szt. NOWA WIEŚ - typ 1 1szt. strona 17 z 18
