1 Przegląd narzędzi GIS i możliwości ich wykorzystania przy projektowaniu korytarzy ekologicznych i przejść dla dzikich zwierząt Paweł Struś Zakład Badania Ssaków PAN

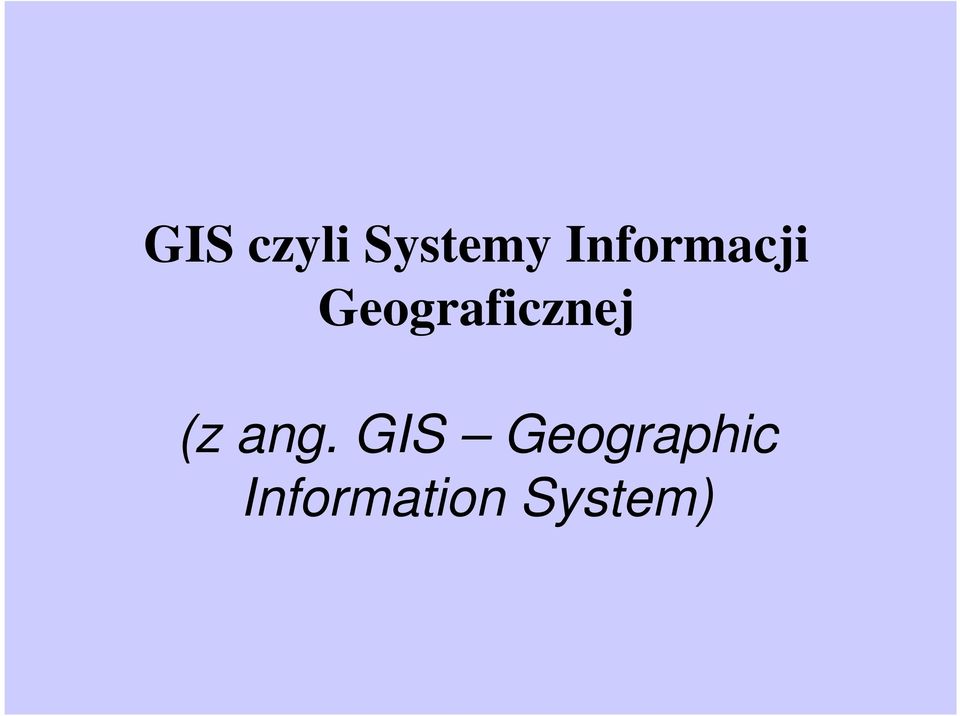

2 GIS czyli Systemy Informacji Geograficznej (z ang. GIS Geographic Information System)

3 System Informacji Geograficznej (GIS, ang. Geographic Information System) system informacyjny służący do wprowadzania, gromadzenia, przetwarzania oraz wizualizacji danych geograficznych, którego jedną z funkcji jest wspomaganie procesu decyzyjnego. Każdy system GIS składa się z: bazy danych geograficznych, sprzętu komputerowego, oprogramowania oraz twórców i użytkowników GIS. [Wikipedia] ;)

przetwarzania oraz wizualizacji danych geograficznych, którego jedną z funkcji jest wspomaganie

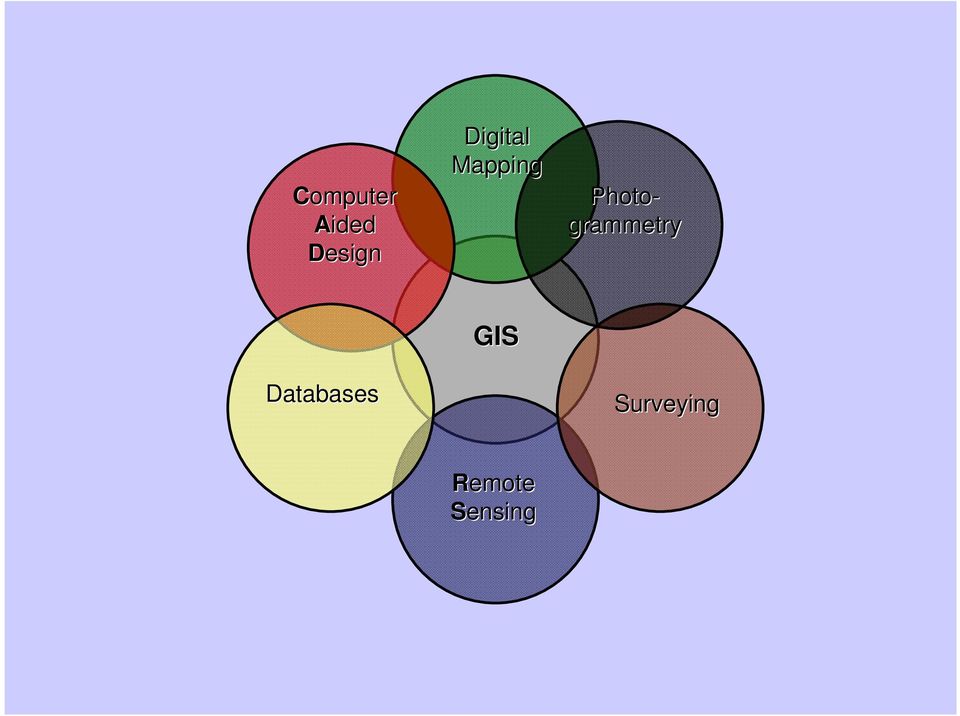

4 Computer Aided Design Digital Mapping Photo- grammetry Databases GIS Surveying Remote Sensing

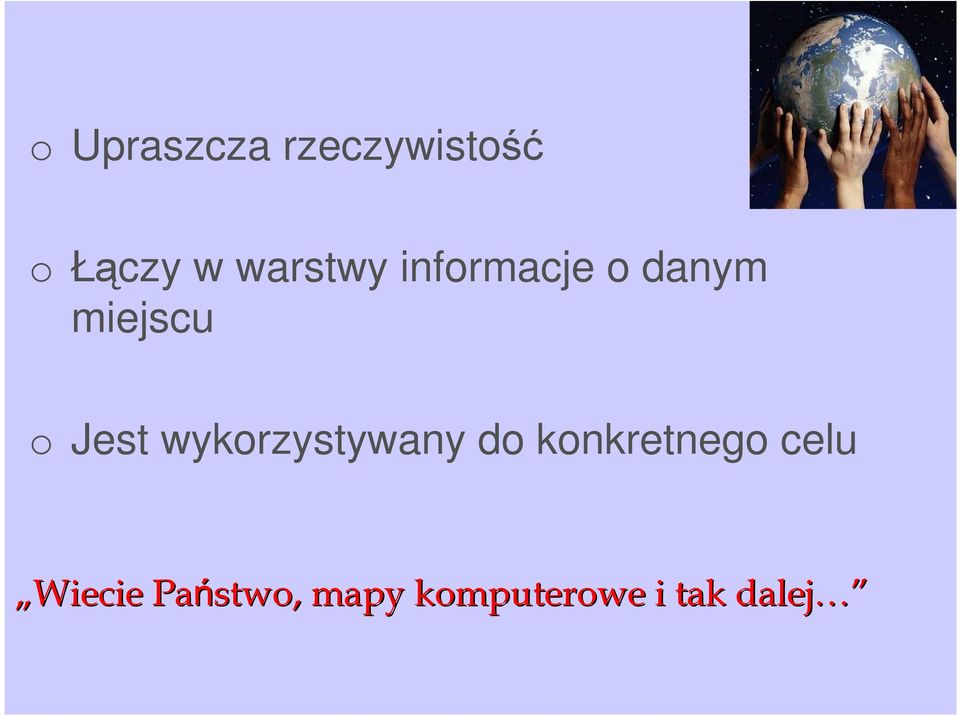

5 o Upraszcza rzeczywistość o Łączy w warstwy informacje o danym miejscu o Jest wykorzystywany do konkretnego celu Wiecie Państwo, mapy komputerowe i tak dalej

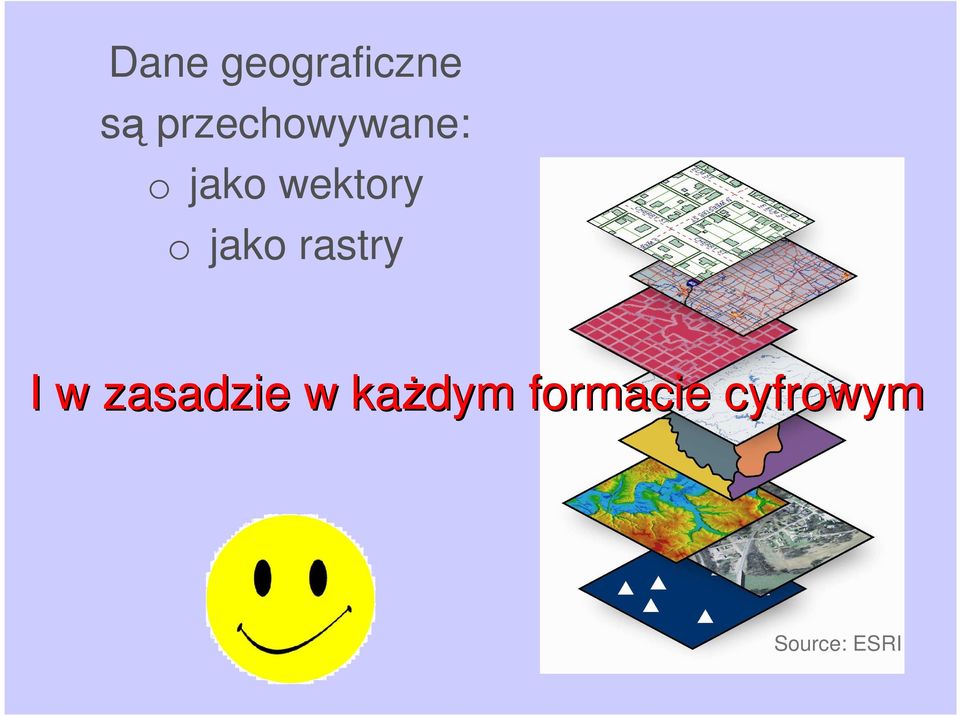

7 Dane geograficzne są przechowywane: o jako wektory o jako rastry I w zasadzie w każdym formacie cyfrowym Source: ESRI

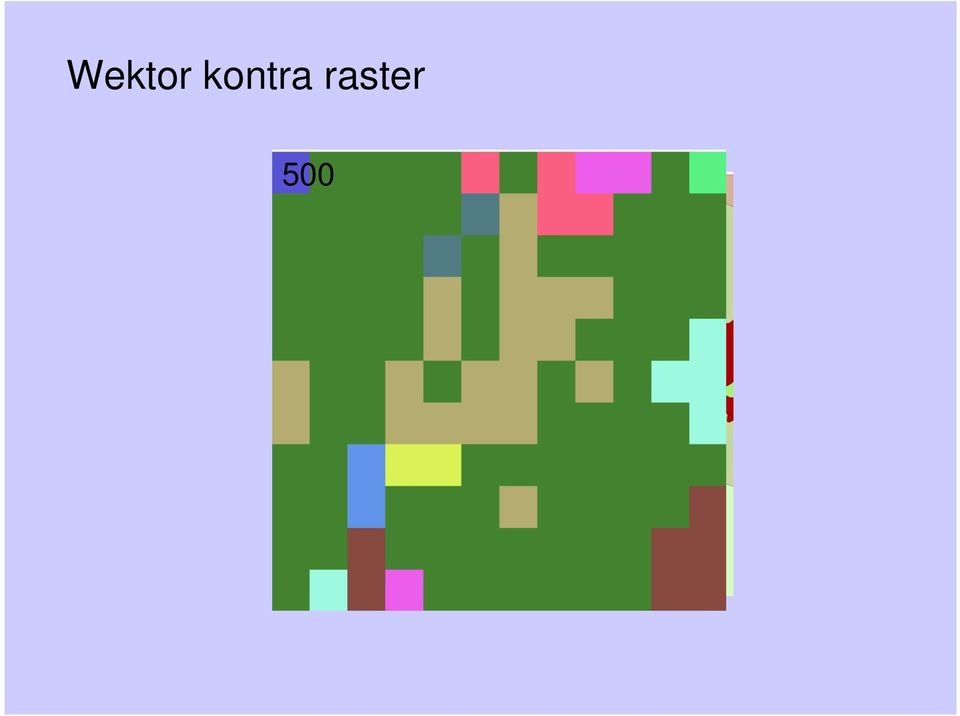

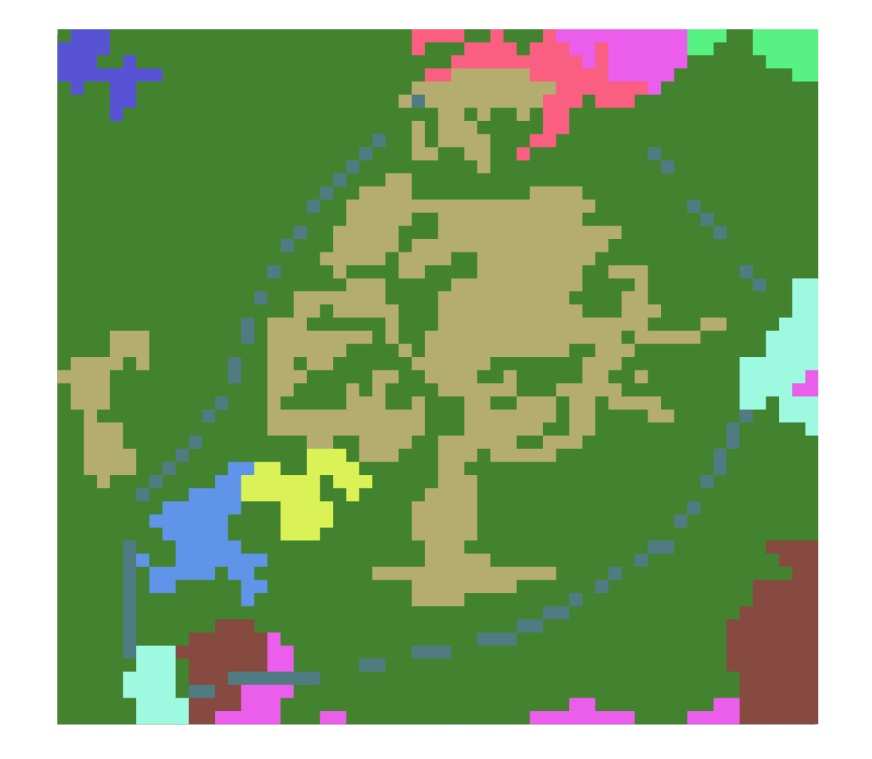

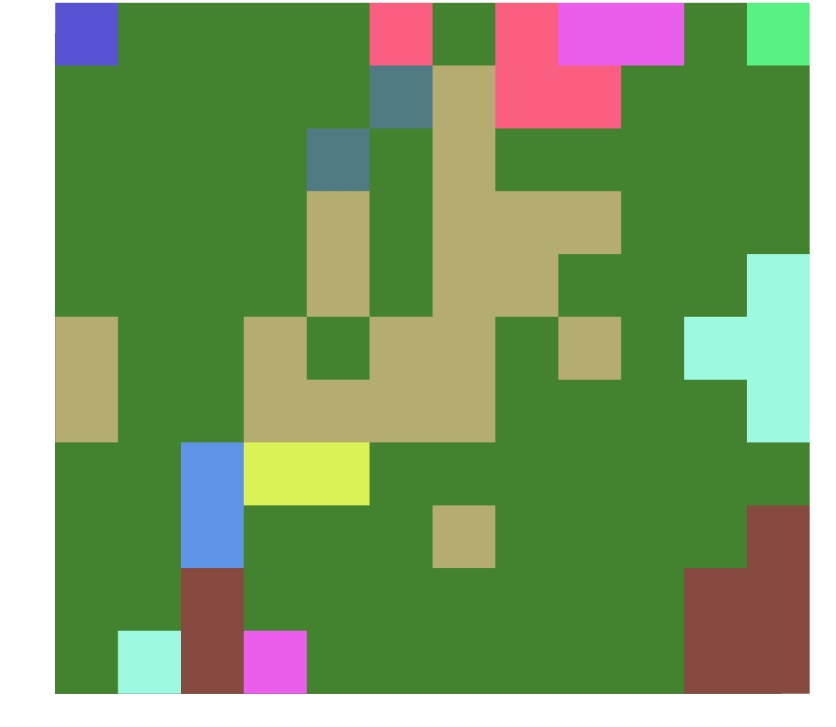

8 Wektor kontra raster

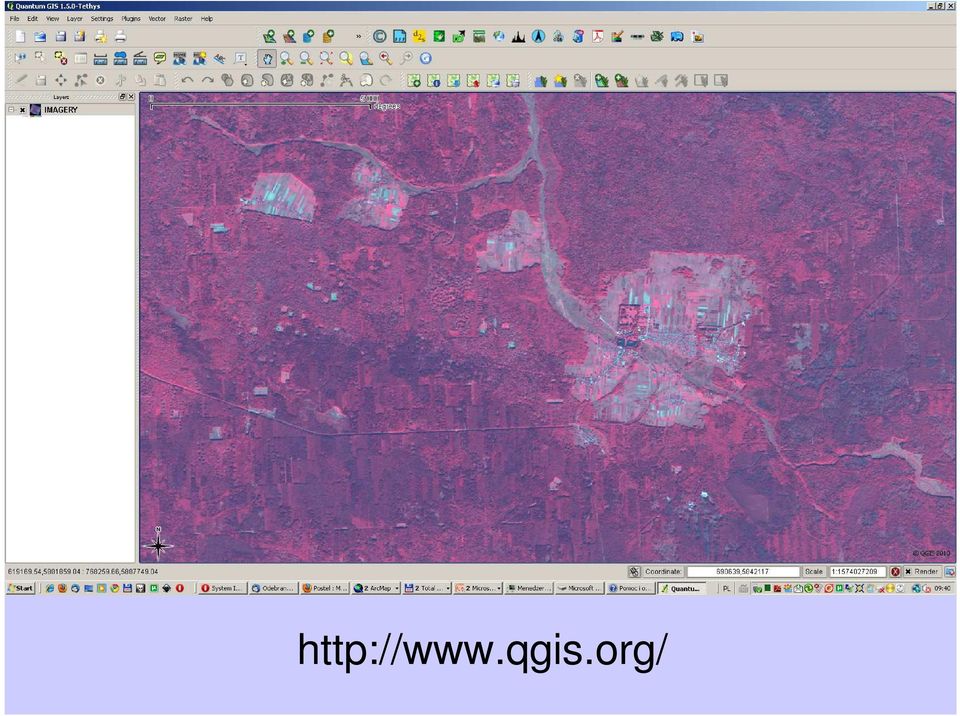

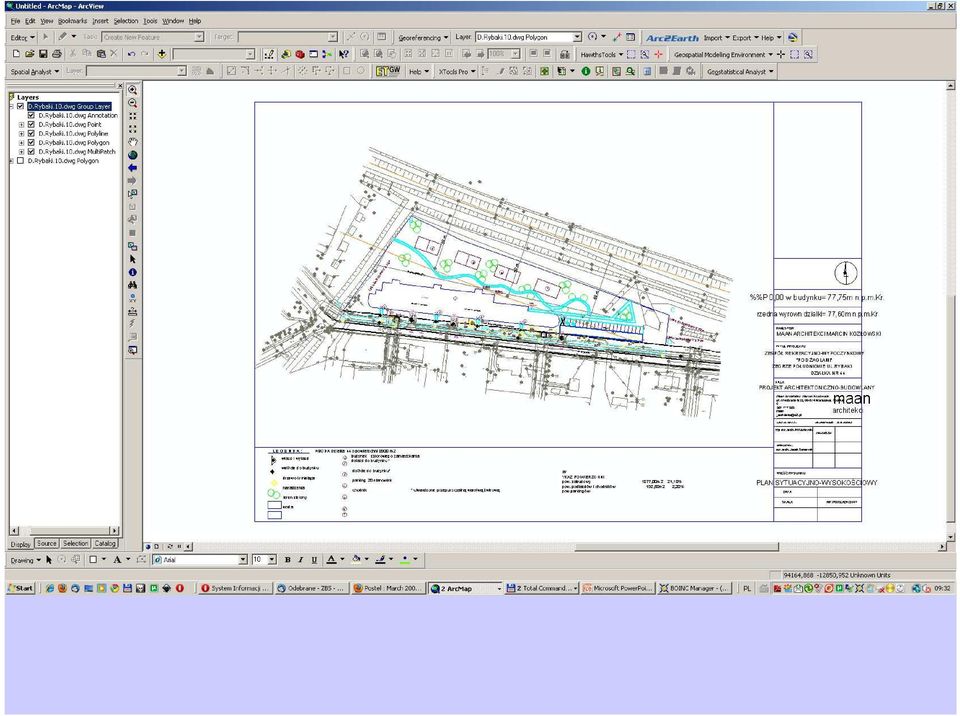

9 Oprogramowanie

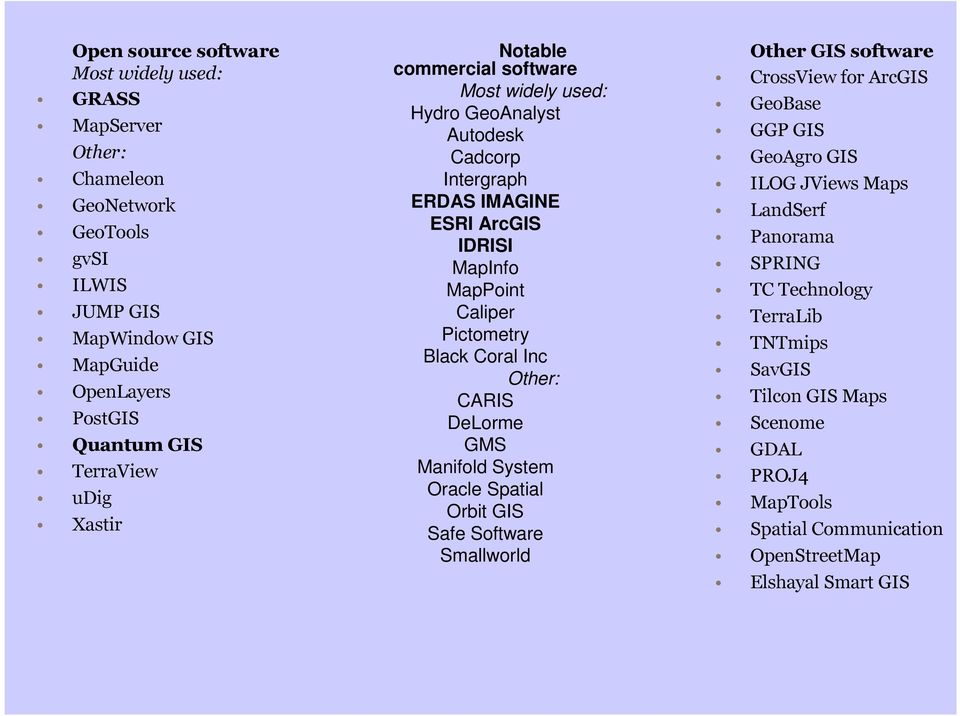

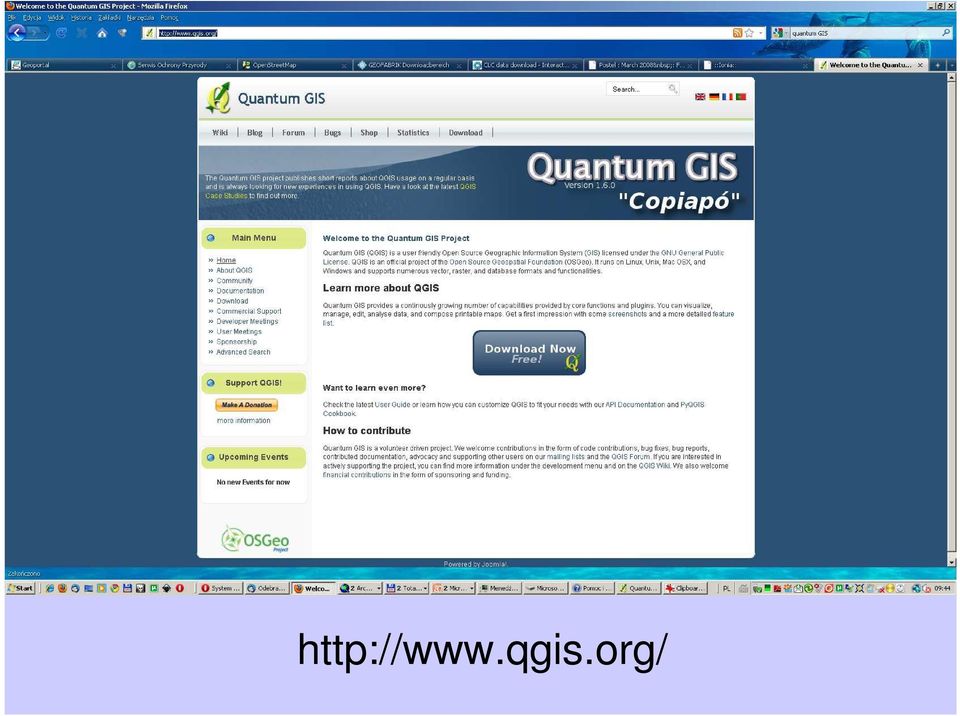

10 Open source software Most widely used: GRASS MapServer Other: Chameleon GeoNetwork GeoTools gvsi ILWIS JUMP GIS MapWindow GIS MapGuide OpenLayers PostGIS Quantum GIS TerraView udig Xastir Notable commercial software Most widely used: Hydro GeoAnalyst Autodesk Cadcorp Intergraph ERDAS IMAGINE ESRI ArcGIS IDRISI MapInfo MapPoint Caliper Pictometry Black Coral Inc Other: CARIS DeLorme GMS Manifold System Oracle Spatial Orbit GIS Safe Software Smallworld Other GIS software CrossView for ArcGIS GeoBase GGP GIS GeoAgro GIS ILOG JViews Maps LandSerf Panorama SPRING TC Technology TerraLib TNTmips SavGIS Tilcon GIS Maps Scenome GDAL PROJ4 MapTools Spatial Communication OpenStreetMap Elshayal Smart GIS

Black Coral Inc Other: CARIS DeLorme GMS Manifold System Oracle Spatial Orbit GIS Safe Software Smallworld Other GIS software CrossView for ArcGIS GeoBase GGP GIS GeoAgro GIS

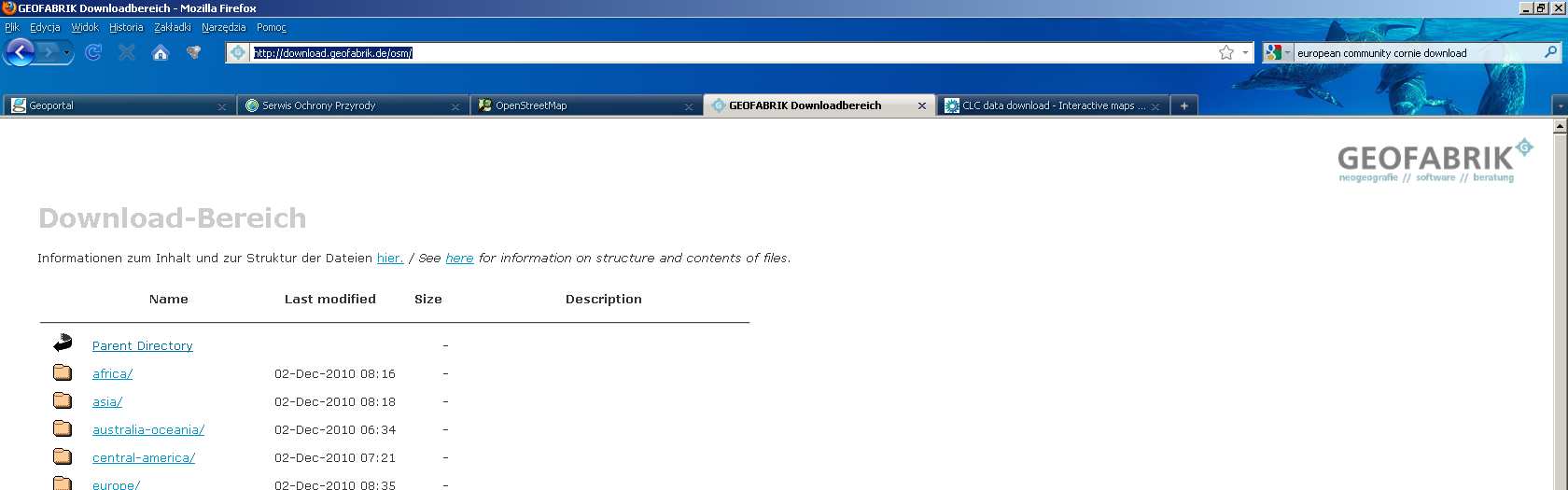

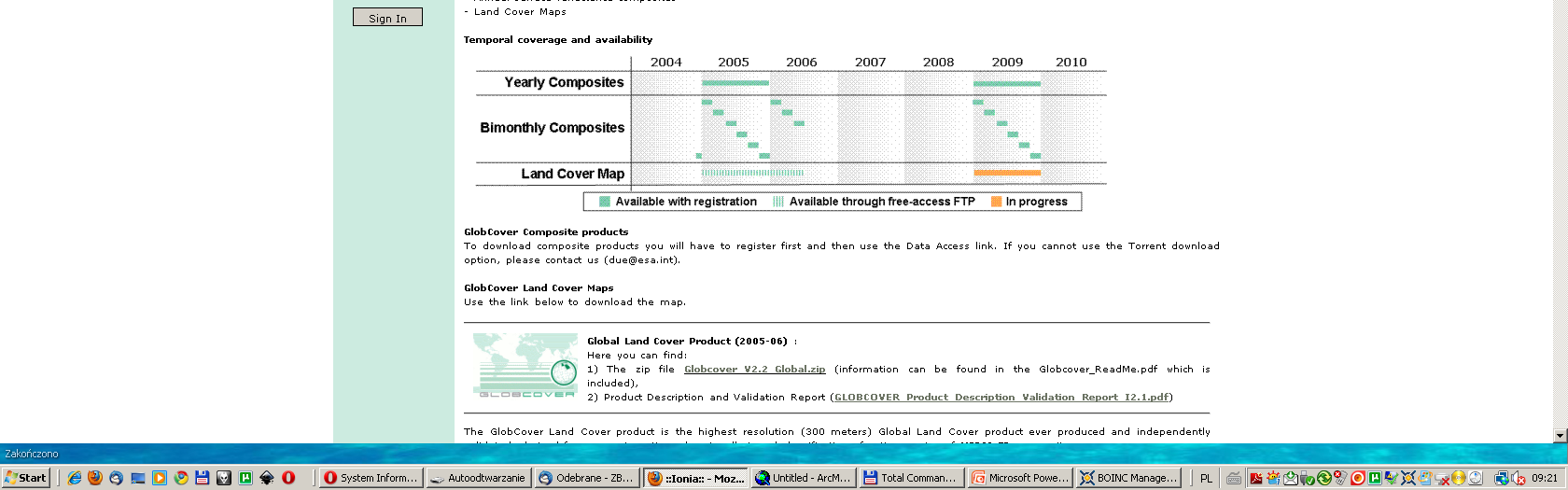

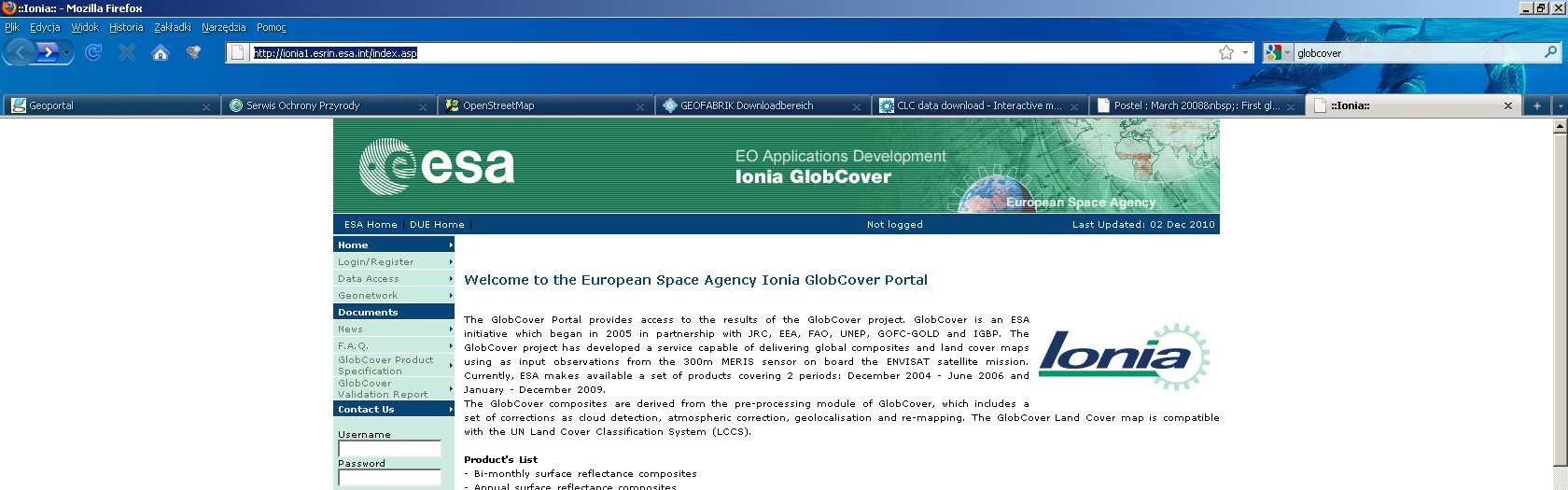

15 Dane przestrzenne dane niekomercyjne

27 Dane przestrzenne dane komercyjne

28 13

30 Przykłady zastosowań Poszukiwanie lokalnych korytarzy ekologicznych

31 Projekt korytarzy ekologicznych w Polsce GIS at MRI Opracowanie wykonane dla Ministerstwa Środowiska w ramach programu PHARE PL

34 Rozmieszczenie populacji wilków w w Polsce w sezonie zimowym 2000/ ? ? 3 4 4? 7 3 2? ? Liczba watah: (~120) Liczba wilków: (~570) Zagęszczenie populacji wilka: 1-3 osobniki na 100 km Średni rozmiar watahy: 4.5 osobnika (rozpiętość 2-10) km W. Jędrzejewski, S. Nowak, K. Schmidt, B. Jędrzejewska, ? lasy watahy wilcze

35 Czynniki sprzyjające osiedlaniu się wilków Liczba stwierdzeń wilka (%)* > >300 Forest Lasy [%] cover [%] Tereny Wetlands/marshes podmokłe [%] Wild Biomasa ungulate kopytnych biomass [kg/km 2 ] * Logarytm procentu maksymalnej liczby stwierdzeń wilka

36 Czynniki hamujące osiedlanie się wilków Liczba stwierdzeń wilka (%)* > Zagęszczenie Road density dróg [km/km [km/km ] 2 ] Zabudowa Settlements/buildings [%] [%] > >70 Łąki Percentage i pastwiska cover [%] by medows Grunty Arable orne [%] fields [%] and pastures * Logarytm procentu maksymalnej liczby stwierdzeń wilka

37 Model wybiórczości środowiskowej wilka Model Wolf habitat wybiórczości suitability model środowiskowej < 20 wilka > 50 good dobre habitats siedliska very bardzo good habitats dobre siedliska

38 Lokalizacja dróg planowanie przestrzenne Stopień konfliktowości odcinków trasy Via Baltica z obszarami chronionymi i przyrodniczo cennymi

40 Współczynnik wybiórczości środowiskowej D = (r-p)/(r+p-2rp) r procent stwierdzeńżubra w obrębie danego siedliska p procent powierzchni danego siedliska w stosunku do całej analizowanej powierzchni Analiza wybiórczości środowiskowej żubra Typy siedliskowe lasu Bb BMb BMśw BMw Bśw Bw LMb LMśw LMw Lśw Lw OIJ Ol

41 S podstawie analizy Least Cost Path S S S S S S Σ (L i * W i ), (i = 1-7) L i Długość przeciętych siedlisk W i Miara oporu środowiska S S S Szlaki migracyjne żubra S S Typy użytkowania terenu Las liściasty i mieszany Łąki i roślinność naturalna Grunty orne Las iglasty Tereny związane z wodą Wody Zabudowa luźna i uprawy trwałe Zabudowa zwarta i tereny przemysłowe
