Korzystanie z różnych typów danych w środowisku ArcGIS. Zofia Chudzyńska ESRI Polska Zakopane 2007

Transkrypt

1 Korzystanie z różnych typów danych w środowisku ArcGIS Zofia Chudzyńska ESRI Polska Zakopane 2007

2 Integracja danych Najczęściej spotykane problemy Różne formaty danych przestrzennych Wykorzystanie różnych danych do odczytu i do edycji Odniesienie przestrzenne danych czyli dlaczego moje dane się nie pokrywają?! Układy współrzędnych i układy odniesienia Odwzorowanie danych

3 Sytuacja

4 Problem

5 Czym jest interoperacyjność?

6 Formaty danych przestrzennych ArcGIS obsługuje dane w różnych formatach Plik Plik Shape Shape Warstwa Informacyjna Geobaza CAD CAD Internetowe Serwisy Kartograficzne Raster Raster Tabele Tabele ArcGIS

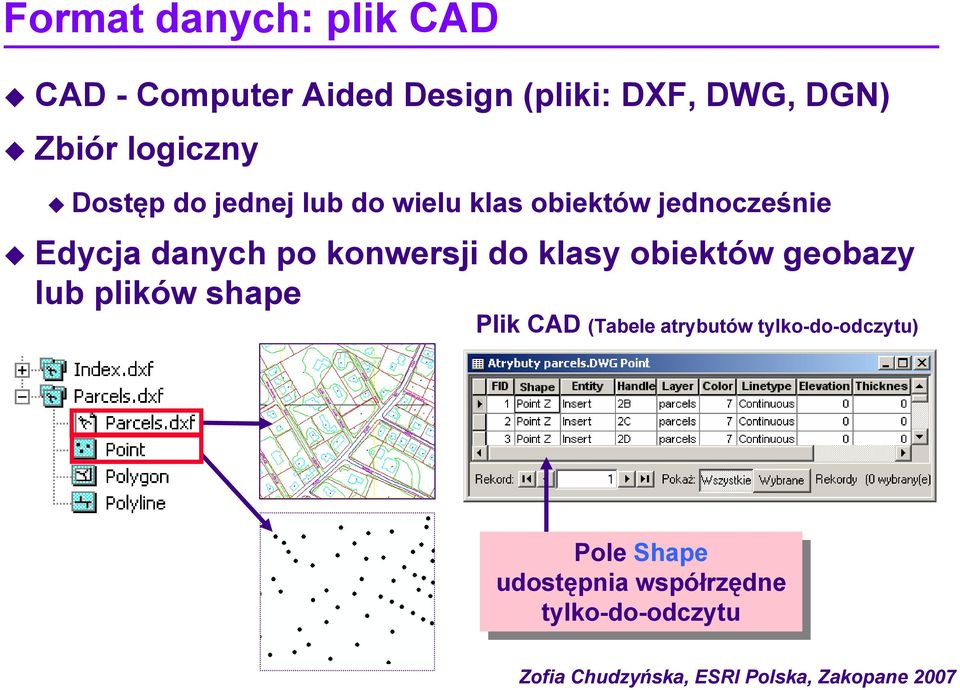

7 Format danych: plik CAD CAD - Computer Aided Design (pliki: DXF, DWG, DGN) Zbiór logiczny Dostęp do jednej lub do wielu klas obiektów jednocześnie Edycja danych po konwersji do klasy obiektów geobazy lub plików shape Plik CAD (Tabele atrybutów tylko-do-odczytu) Pole Pole Shape Shape udostępnia współrzędne tylko-do-odczytu

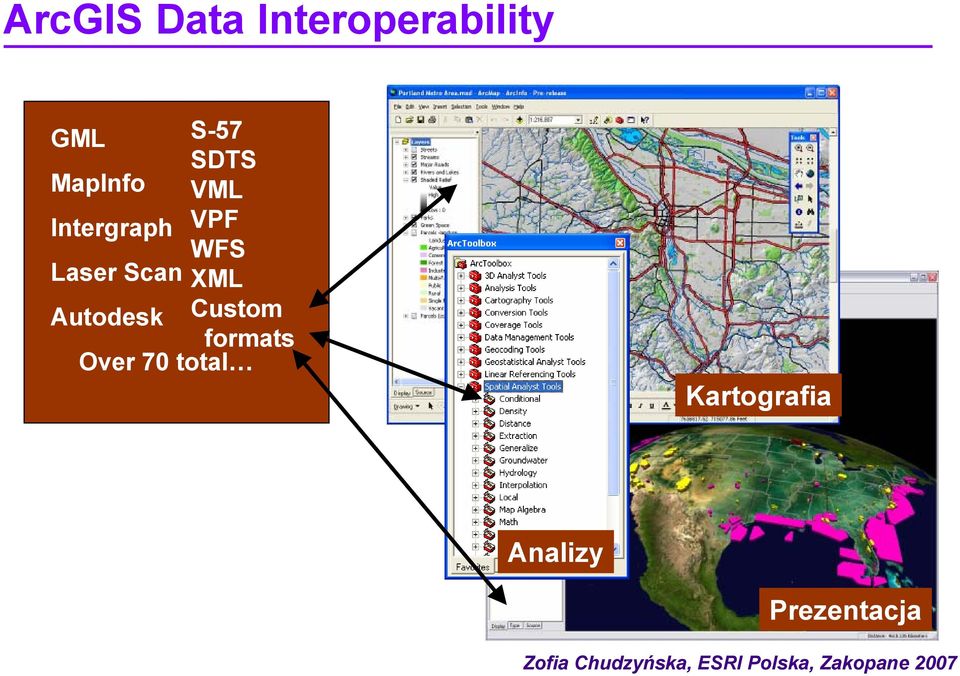

8 ArcGIS Data Interoperability GML S-57 SDTS MapInfo VML Intergraph VPF WFS Laser Scan XML Autodesk Custom formats Over 70 total Kartografia Analizy Prezentacja

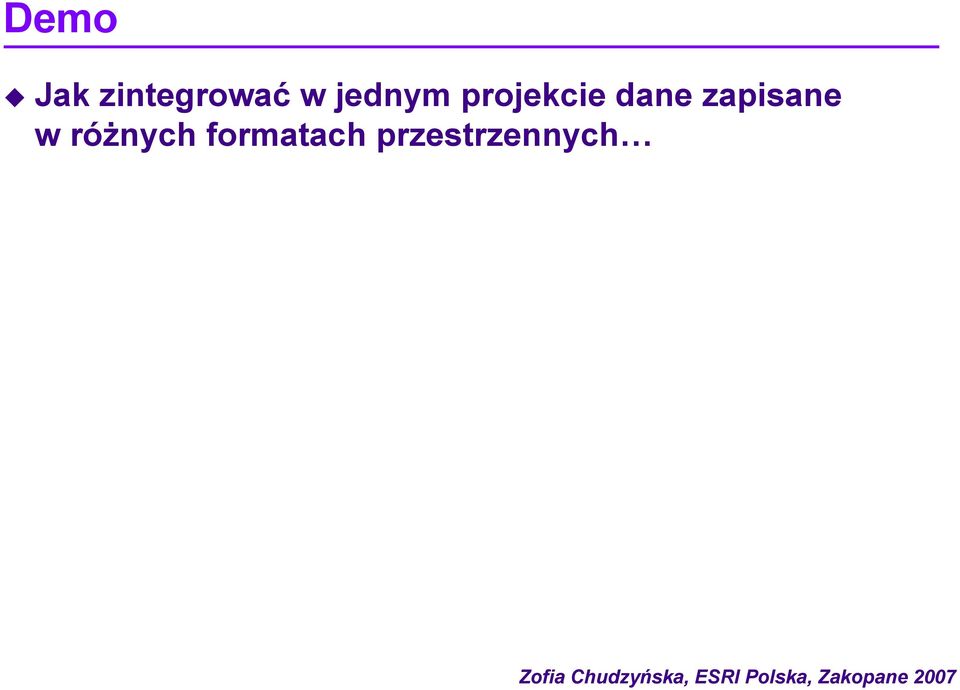

9 Demo Jak zintegrować w jednym projekcie dane zapisane w różnych formatach przestrzennych

10 Co to jest odniesienie przestrzenne? Dane są odniesione do fizycznego położenia na powierzchni Ziemi Układ współrzędnych geograficznych Układ współrzędnych odwzorowanych

11 Komponenty układu współrzędnych Dane odwzorowane Układ Współrzędnych Geograficznych Układ Odniesienia Elipsoida Układ Współrzędnych Odwzorowanych Odwzorowania Parametry

12 Dlaczego moje dane się nie pokrywają?! Brak informacji o układzie współrzędnych Jeśli w ArcGIS jest wprowadzona informacja o układzie współrzędnych w którym dane są zapisane, ArcMap w locie dokonuje konwersji pomiędzy układami Błędna definicja układu współrzędnych Rzadko, ale może się zdarzyć

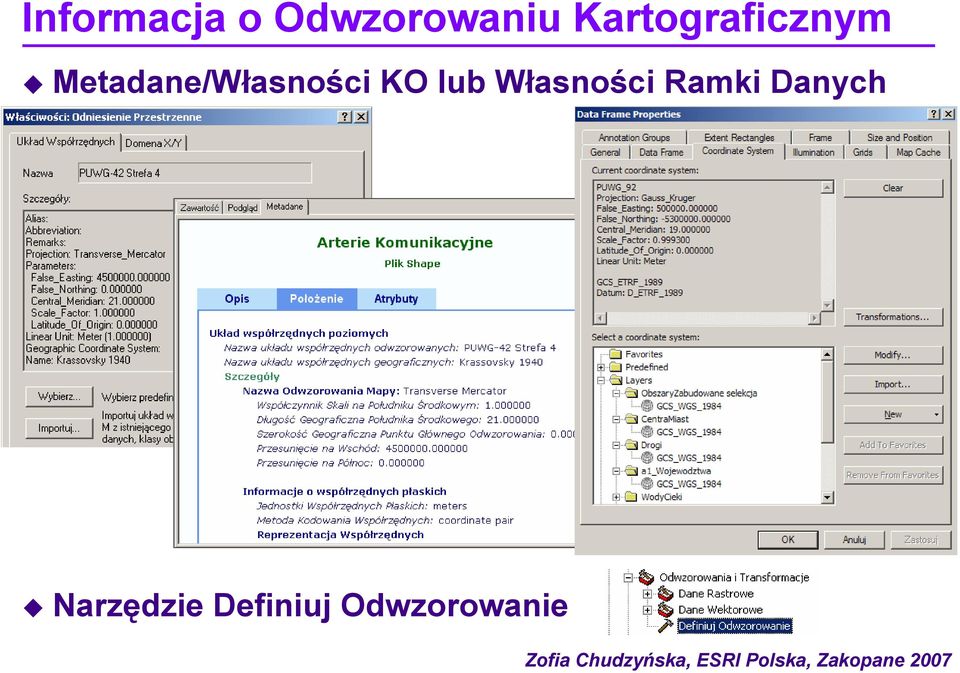

13 Informacja o Odwzorowaniu Kartograficznym Metadane/Własności KO lub Własności Ramki Danych Narzędzie Definiuj Odwzorowanie

14 ArcMap i odwzorowania kartograficzne Obsługa wielu odwzorowań Predefiniowane pliki odwzorowań Bieżąca zmiana odwzorowań ( w locie ) Mollweide North Pole Stereographic Fuller (World)

15 Dlaczego moje dane się nie pokrywają?! Brak informacji o układzie współrzędnych Jeśli w ArcGIS jest wprowadzona informacja o układzie współrzędnych w którym dane są zapisane, ArcMap w locie dokonuje konwersji pomiędzy układami Błędna definicja układu współrzędnych Rzadko, ale może się zdarzyć

16 Jak określić układ współrzędnych danych? Metadane Skąd są te dane? - pytanie do dostawcy o odniesienie przestrzenne Porównanie z danymi o znanym układzie współrzędnych Jakiej wielkości przesunięcie jest między danymi? W wielokrotności 100 m różne układy współrzędnych geograficznych, brak transformacji geograficznej W wielokrotności m różne układy współrzędnych odwzorowanych, układy współrzędnych geograficznych i odwzorowanych Zmiana odwzorowania ramki danych Wprowadzenie do ArcGIS informacji o odwzorowaniu

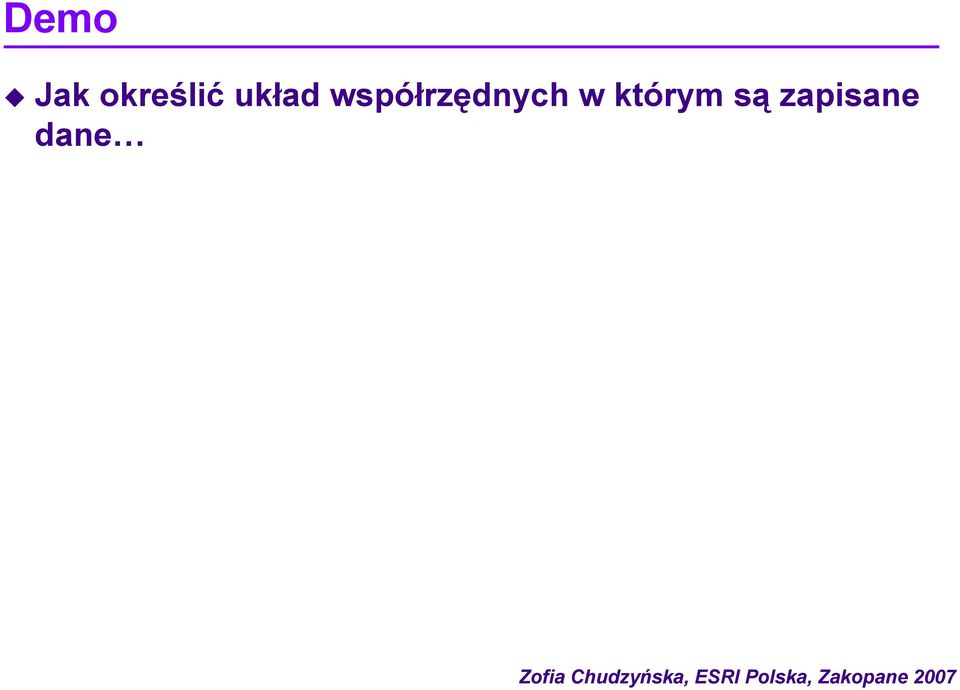

17 Demo Jak określić układ współrzędnych w którym są zapisane dane
