WEKTORYZACJA MAP I PLANÓW

Transkrypt

1 Ćwiczenia z grafiki komputerowej 8 WEKTORYZACJA MAP I PLANÓW Miłosz Michalski Institute of Physics Nicolaus Copernicus University Październik / 10

2 Wektoryzacja map i planów Opis zadania Obrazy do ćwiczeń Zadanie ilustruje typowe problemy i techniki wektoryzacji map i planów. a) Trasowanie nie jest w tym wypadku właściwą techniką b) Podstawowa metoda praca na warstwach W zadaniu należy utworzyć wektorowy plan fragmentu miasta i fragment mapy drogowej na podstawie obrazów bitmapowych, postępując podobnie jak w podanym na kolejnych stronach opisie. 2 / 10

3 Wektoryzacja map dedykowane oprogramowanie Istnieje wiele programów kategorii GIS (Geographic Information Systems) dedykowanych do tworzenia wektorowych map, np. 3 / 10

4 Wektoryzacja map dedykowane oprogramowanie Istnieje wiele programów kategorii GIS (Geographic Information Systems) dedykowanych do tworzenia wektorowych map, np. Open source: QGIS, GRASS GIS, MapWindow GIS,... 3 / 10

5 Wektoryzacja map dedykowane oprogramowanie Istnieje wiele programów kategorii GIS (Geographic Information Systems) dedykowanych do tworzenia wektorowych map, np. Open source: QGIS, GRASS GIS, MapWindow GIS,... Komercyjne: MapInfo Pro, MapGuide i Map3D (nakładki AutoCAD), ArcGIS,... 3 / 10

6 Wektoryzacja map dedykowane oprogramowanie Istnieje wiele programów kategorii GIS (Geographic Information Systems) dedykowanych do tworzenia wektorowych map, np. Open source: QGIS, GRASS GIS, MapWindow GIS,... Komercyjne: MapInfo Pro, MapGuide i Map3D (nakładki AutoCAD), ArcGIS,... Możliwość budowy/edycji własnych map na bazie obrazów rastorowych (np. fotografii lotniczych), a także na podstawie istniejących baz danych map wektorowych, danych GPS, metadanych (OpenStreetMap, Google Maps, Apple Maps) 3 / 10

7 Wektoryzacja map dedykowane oprogramowanie Istnieje wiele programów kategorii GIS (Geographic Information Systems) dedykowanych do tworzenia wektorowych map, np. Open source: QGIS, GRASS GIS, MapWindow GIS,... Komercyjne: MapInfo Pro, MapGuide i Map3D (nakładki AutoCAD), ArcGIS,... Możliwość budowy/edycji własnych map na bazie obrazów rastorowych (np. fotografii lotniczych), a także na podstawie istniejących baz danych map wektorowych, danych GPS, metadanych (OpenStreetMap, Google Maps, Apple Maps) Pomimo że Corel nie jest dedykowanym narzędziem cyfrowej kartografii, można w nim wygodnie konstruować wektorowe mapy i plany 3 / 10

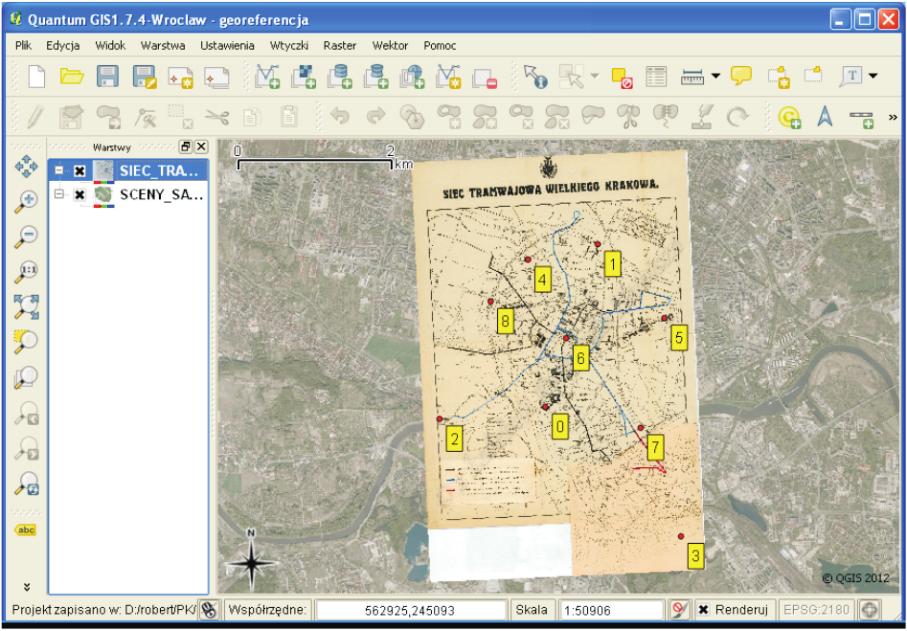

8 Wektoryzacja map QGIS QGIS 4 / 10

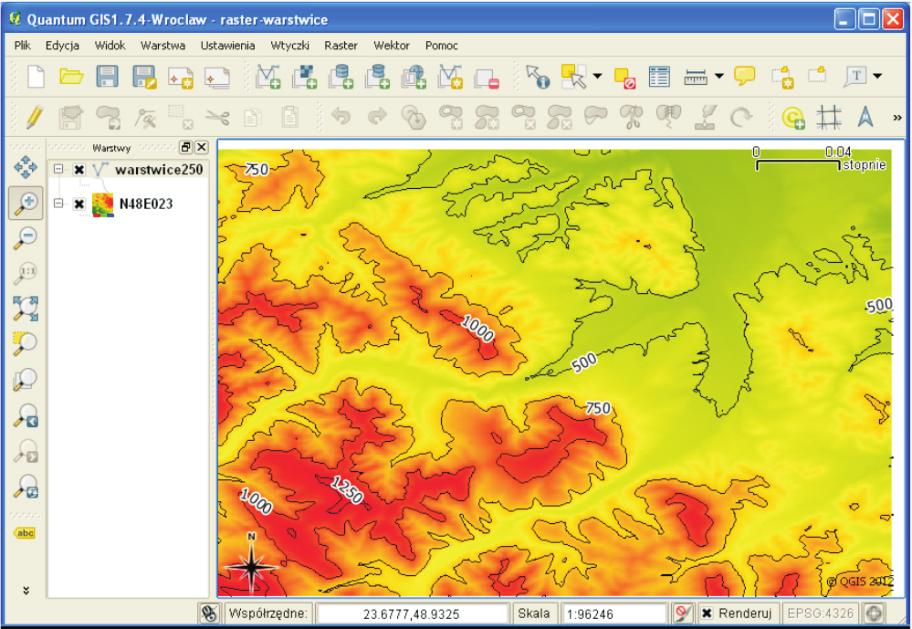

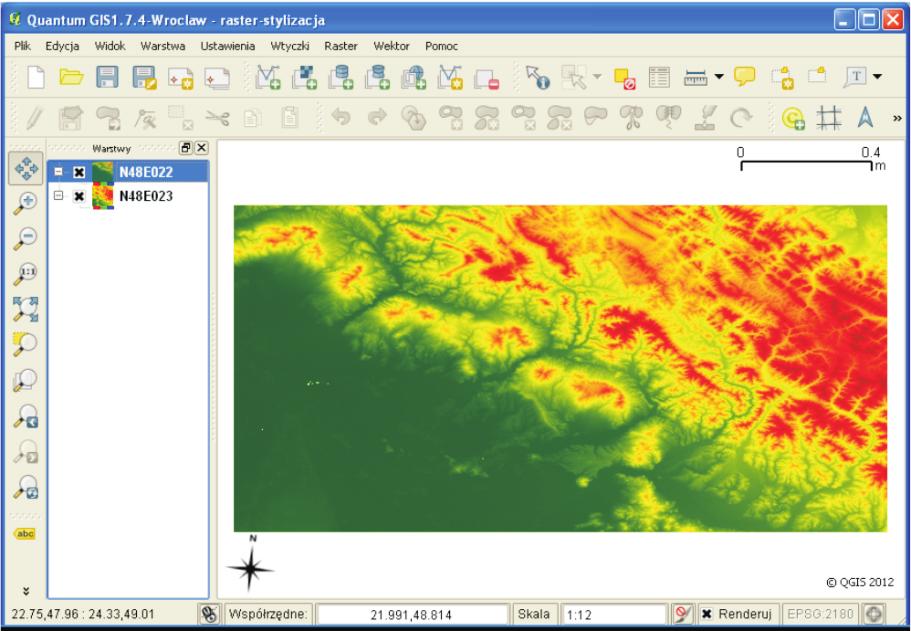

9 Wektoryzacja map QGIS QGIS 5 / 10

10 Tworzenie mapy 6 / 10

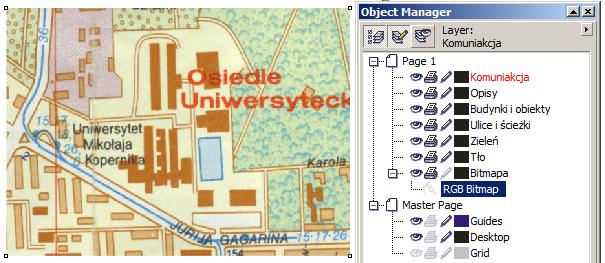

11 Tworzenie mapy Importujemy mapę, blokując ją na dolnej warstwie 6 / 10

12 Tworzenie mapy Importujemy mapę, blokując ją na dolnej warstwie Dodajemy nowe warstwy odpowiadające kolejnym elementom 6 / 10

13 Tworzenie mapy Importujemy mapę, blokując ją na dolnej warstwie Dodajemy nowe warstwy odpowiadające kolejnym elementom Po wypełnieniu kolejnej warstwy wyłączamy jej podgląd i przechodzimy do pracy na warstwie następnej 6 / 10

14 Tworzenie mapy Warstwy tła, zieleni, ulic i budynków 7 / 10

15 Tworzenie mapy Uniwersytet Miko³aja Kopernika Osiedle Uniwersyteckie JURIJA GA GARINA 8 / 10

16 Rysowanie ulic a) Rysujemy przebiegi ulic kształtując je jako krzywe b) Łączymy wszystkie krzywe w jedną (Combine), nadajemy jej pożądaną grubość, następnie kopiujemy (ctrl-c) i wklejamy (ctrl-v) duplikat krzywej w tym samym miejscu c) Zmniejszamy grubość i kolor krzywej duplikatu i grupujemy obie krzywe d) Korygujemy skrzyżowania ulic o różnej grubości kreski 9 / 10

17 Rysowanie linii kolejowych a) Rysujemy przebieg linii kolejowej b) Nadajemy jej pożądaną grubość, następnie kopiujemy (ctrl-c) i wklejamy (ctrl-v) duplikat krzywej w tym samym miejscu c) Zmniejszamy grubość i styl krzywej duplikatu na kreskowy, zmieniamy także jej kolor na biały d) Grupujemy obie krzywe 10 / 10
