1 Akron Streamline Gynae Range Instrukcja obsługi (PL) 01/ with people in mind

2 OSTRZEŻENIE Aby uniknąć obrażeń, przed użyciem produktu należy przeczytać niniejszą Instrukcję obsługi i towarzyszące jej dokumenty. Należy obowiązkowo przeczytać niniejszą Instrukcję obsługi Polityka projektowa i prawo autorskie oraz są znakami towarowymi należącymi do grupy firm ArjoHuntleigh, jeżeli nie określono inaczej. ArjoHuntleigh Z uwagi na proces ciągłego doskonalenia produktów firma zastrzega sobie prawo do wprowadzania zmian technicznych bez uprzedzenia. Bez zgody firmy ArjoHuntleigh nie można kopiować w całości lub w części treści tej publikacji.

3 Spis treści Ostrzeżenia, uwagi i informacje... ii Ostrzeżenia ogólne... ii 1. Wstęp... 1 Opis urządzenia Zastosowania kliniczne... 3 Przeznaczenie... 3 Przeciwwskazania Instalacja... 4 Regulowana nóżka... 4 Modele zasilane elektrycznie Obsługa... 6 Przyciski podnoszenia... 6 Modele zasilane elektrycznie... 6 Potrójny pilot nożny... 7 Blokowanie koła... 8 Kółka (RWB podstawa z systemem chowanych kół)... 8 Dźwignia regulacji segmentu oparcia... 8 Taca na odpadki Czynności konserwacyjne i czyszczenie Czyszczenie / Odkażanie Czyszczenie Dezynfekcja chemiczna Procedury konserwacji Rozwiązywanie problemów Okres użytkowania urządzenia Akcesoria Przedłużenie siedziska (A7303) Składana rama przedłużenia siedziska (A7333) Wsporniki nóg (A7309) Podłokietniki (A7310) Zagłówek (AHC1) Uchwyt na rolkę papieru (A8611) Stojak na kroplówki (A7334) Strzemiona nóg (A3295) Dane techniczne Gwarancja i serwis _PL i

4 Ostrzeżenia, uwagi i informacje OSTRZE- ŻENIE Uwaga Określa warunki oraz procedury, których nieprzestrzeganie może doprowadzić do śmierci, obrażeń lub innych poważnych niepożądanych skutków. Określa warunki oraz procedury, których nieprzestrzeganie może doprowadzić do uszkodzenia lub zniszczenia sprzętu. Wyjaśnia lub uzupełnia wiadomości na temat procedur lub warunków użytkowania. Oznacza wyposażenie lub funkcje opcjonalne. Ostrzeżenia ogólne OSTRZEŻENIE Instrukcję należy przechowywać w bezpiecznym miejscu, ponieważ może okazać się przydatna w przyszłości. Przed rozpoczęciem użytkowania kozetki należy ze zrozumieniem przeczytać niniejsze instrukcje. Opiekunowie powinni zostać przeszkoleni pod kątem prawidłowej obsługi kozetki, jej funkcji, przycisków sterowania oraz wszelkich akcesoriów. Bezpieczne, zarówno dla pacjentów, jak i dla personelu, oraz efektywne użytkowanie urządzenia zależy od dokładnego stosowania się do niniejszej instrukcji. Nieautoryzowane przebudowy i naprawy mogą mieć wpływ na bezpieczeństwo dalszego użytkowania i skutkują unieważnieniem gwarancji. Firma ArjoHuntleigh nie ponosi odpowiedzialności za jakiekolwiek szkody, wypadki lub zmniejszenie efektywności pracy urządzenia, wynikające ze zmian i napraw przeprowadzonych bez autoryzacji. Nie należy korzystać z kozetek zasilanych elektrycznie w obecności gazów lub cieczy palnych. Kozetka jest przeznaczona tylko do użytku w pomieszczeniach. ii _PL

5 OSTRZEŻENIE Należy korzystać wyłącznie z akcesoriów zaprojektowanych bądź zatwierdzonych do użytku z kozetką. Gdy kozetka stoi w miejscu, należy zawsze blokować hamulce. Przed uruchomieniem kozetki należy upewnić się, że przeszkody takie jak meble nie ograniczają jej ruchu. W celu uniknięcia zakleszczenia lub utraty równowagi, należy upewnić się, że pacjent został prawidłowo umieszczony na kozetce przed uruchomieniem którejkolwiek z jej funkcji. Należy uważać, żeby przewody z panelu sterowania dla pacjenta nie zostały przyciśnięte lub zablokowane pomiędzy ruchomymi elementami wyposażenia kozetki. Należy pamiętać, że kable, węże itp. mogą stanowić zagrożenie uduszenia się. Należy chronić pościel i odzież przed możliwością rozdarcia o ruchome elementy kozetki. Nie należy umieszczać kozetki na powierzchniach nachylonych pod kątem większym niż 10, ponieważ może to doprowadzić do przewrócenia się kozetki. Sprzęt ten nie powinien być używany w pobliżu innego sprzętu elektrycznego. Jeśli jest to konieczne, przed użyciem należy sprawdzić poprawne działanie tego sprzętu. Na działanie elektrycznego sprzętu medycznego może wpływać przenośny sprzęt do komunikacji radiowej, (np. telefony komórkowe). Produkty te nie są przeznaczone do transportowania pacjentów. Maksymalne obciążenie 225kg (495lbs) musi być rozłożone równomiernie. Nie skupiać obciążenia na jednej stronie kozetki. Wyjęcie wtyczki zapewnia odłączenie urządzenia. Dzieci nie mogą się bawić kozetką. Niniejszy produkt zawiera niewielkie części, które mogą stanowić zagrożenie dla dzieci, jeżeli zostaną wchłonięte lub połknięte. Należy odpowiednio nadzorować dzieci znajdujące się w pobliżu kozetki. Pacjenta nie wolno nigdy zostawiać na kozetce bez nadzoru. Nie wolno używać kozetki w miejscach o dużej wilgotności (np. pod prysznicem). Aby uniknąć porażenia prądem urządzenie powinno zostać podłączone wyłącznie do zasilania z uziemieniem. W pobliżu urządzenia obowiązuje zakaz palenia oraz zbliżania się z nieosłoniętym płomieniem.. Urządzenie nie powinno być poddawane działaniu ekstremalnych temperatur. Z kozetek zasilanych elektrycznie nie należy korzystać w pomieszczeniach z łatwopalnymi gazami, takimi jak środki znieczulające, np. w salach operacyjnych _PL iii

6 Uwaga Kompatybilność elektromagnetyczna (EMC) Niniejszy produkt spełnia wymagania zgodne ze standardami EMC. Użycie akcesoriów innych niż określone przez producenta może spowodować wzrost emisji lub narażenie urządzenia na usterki, co w rezultacie może mieć wpływ na jego wydajność. Nie przekraczać podanego cyklu roboczego, który znajduje się na etykiecie identyfikacyjnej produktu. iv _PL

7 1. Wstęp Gama kozetek do terapii i badań diagnostycznych STREAMLINE Gynae została zaprojektowana dla szerokiego zakresu dyscyplin, od prostych badań po cięższe manipulacyjne i ręczne techniki terapeutyczne. Kozetki STREAMLINE w tej gamie zapewniają ergonomiczne rozwiązania dla różnorodnych problemów związanych z podnoszeniem pacjenta, z korzyścią zarówno dla pacjenta jak i lekarza. Produkty te można dodatkowo wyposażyć w szeroką gamę akcesoriów. Produkty te nie zostały zaprojektowane jako łóżka i nie są odpowiednie do spania. Przed użyciem urządzenia należy się dokładnie zapoznać z treścią instrukcji. Niniejsza instrukcja jest wprowadzeniem do kozetek STREAMLINE: Gynae 1, model 2252 elektryczny, Gynae 2, model 2254 elektryczny, Gynae 3, model 2255 elektryczny z funkcją nachylenia, Gynae 3 Deluxe, model 2257 elektryczny z funkcją nachylenia, Gynae 3 Deluxe, model 2256 elektryczny z funkcją nachylenia. Niniejsza instrukcja obsługi powinna być zawsze dostępna do wglądu _PL 1

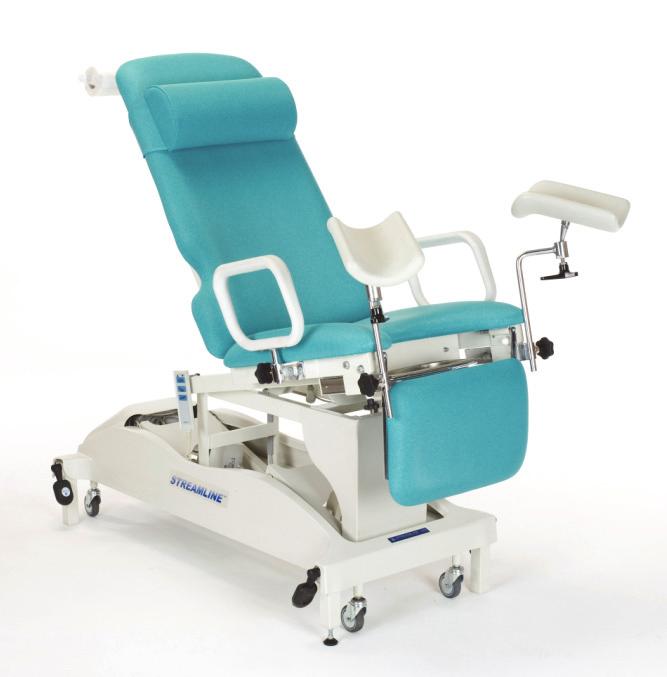

8 Opis urządzenia Leże 2. Ramiona podnoszące 3. Pedały gumowe 4. Siłownik elektryczny 5. Kółka 6. Wsporniki nóg 7. Podłokietnik 8. Uchwyt na prześcieradło papierowe w rolce 9. Zdejmowana poduszka pod głowę 10. Składane przedłużenie siedziska _PL

9 2. Zastosowania kliniczne Przeznaczenie OSTRZEŻENIE Aby upewnić się, że pacjent może bezpiecznie korzystać z kozetki, jego wiek, masa ciała oraz stan zdrowia powinny zostać ocenione przez kompetentną osobę z przygotowaniem klinicznym. Produkt jest przeznaczony do układania sprawnych pacjentów (głównie kobiet / czasem mężczyzn) do badania w pozycji siedzącej lub z nogą ustawioną na podnóżku. Akcesoria umożliwiają badanie kobiet w okolicach intymnych oraz mężczyzn w okolicach męskich genitaliów. Kozetki używa się do badań ginekologicznych i kolposkopowych oraz w ośrodkach medycyny dróg moczowo-płciowych do badania okolic intymnych. Można ich także używać w prywatnych klinikach, na oddziałach prenatalnych, oddziałach zapładniania in vitro, oddziałach położniczych i ginekologicznych. Przeciwwskazania Bezpieczne obciążenie robocze (BOR) kozetki 225 kg Maksymalna zalecana waga pacjenta 195 kg Akcesoria (wraz z obciążeniem) 30kg _PL 3

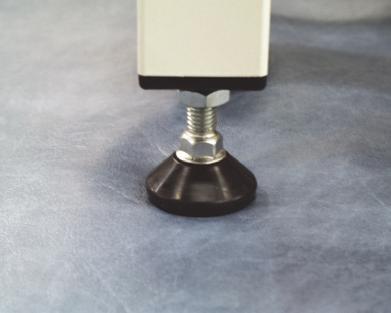

10 3. Instalacja Regulowana nóżka OSTRZEŻENIE Zablokuj wszystkie koła przed przystąpieniem do regulacji. A. Najpierw zablokuj koła. B. Wyreguluj nóżkę. C. Zablokuj nóżkę poprzez dokręcenie pół nakrętki. Modele zasilane elektrycznie Podłączyć wtyczkę do odpowiedniego gniazda. Upewnić się, że wtyczka jest łatwo dostępna, aby w nagłych wypadkach można było ją szybko odłączyć. OSTRZEŻENIE Upewnić się, że kabel zasilający nie jest nadmiernie naciągnięty po podłączeniu. Jeżeli wtyczka lub przewód zasilający są uszkodzone, powinny zostać wymienione przez autoryzowanego serwisanta. Nie należy demontować wtyczki ani stosować wtyczek lub adapterów z wymienialnymi przewodami. Nie wolno dopuścić do ciągnięcia się przewodu zasilającego po podłodze, ponieważ może stanowić zagrożenie potknięcia się. Należy sprawdzić, czy na drodze kozetki nie ma przeszkód. Należy upewnić się, że przewód zasilający nie jest zaplątany w ruchome części kozetki. Uszkodzone kable mogą spowodować porażenie elektryczne. Przed przesunięciem kozetki należy odłączyć kabel zasilający od zasilania sieciowego. Uważać, aby przewody pilota ręcznego / nożnego nie zostały uszkodzone przez części ruchome kozetki _PL

11 Uwaga NIE wkładać rąk lub stóp do mechanizmu, ponieważ może to spowodować poważne obrażenia! _PL 5

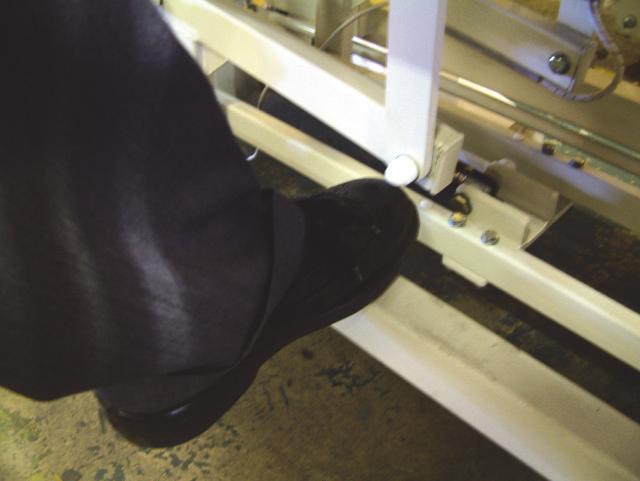

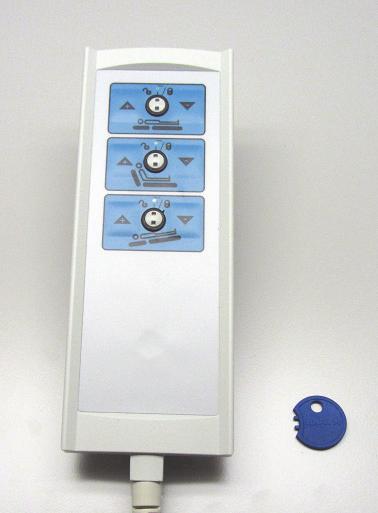

12 4. Obsługa Przyciski podnoszenia OSTRZEŻENIE Ułożyć pacjenta w bezpiecznej pozycji przed podniesieniem kozetki. Ustawić wszystkie przewody elektryczne z dala od części ruchomych. Ustawić pilot ręczny/nożny w pozycji uniemożliwiającej przypadkowe włączenie. Modele zasilane elektrycznie Nacisnąć, aby podnieść tą część do góry. Nacisnąć, aby opuścić tą część w dół. Blokowany pilot pozwala dowolnie dezaktywować wybrane funkcje kozetki, aby zapobiec ich użyciu przez pacjenta. Pomiędzy każdą parą przycisków znajduje się niewielki obrotowy włącznik blokady. Aby dezaktywować funkcję: włóż plastikowy klucz w dwa otwory włącznika blokady (A) i obróć go w kierunku ruchu wskazówek zegara do pozycji Locked (B). Aby aktywować funkcję: włóż plastikowy klucz w dwa otwory włącznika blokady i obróć go w kierunku przeciwnym do ruchu wskazówek zegara do pozycji Unlocked (C). Uwaga Do aktywacji/dezaktywacji funkcji jest potrzebny plastikowy klucz. Używać wyłącznie plastikowego klucza dostarczonego z zestawem. Użycie innych narzędzi może spowodować uszkodzenie pilota _PL

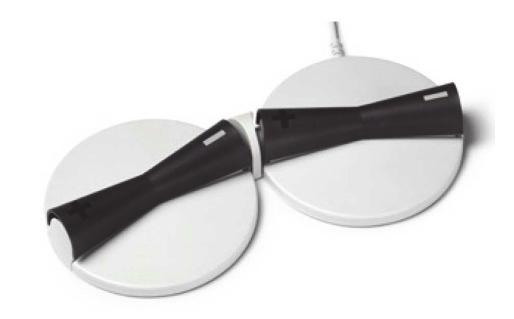

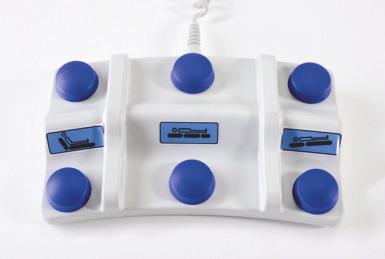

13 Pilot nożny Nacisnąć, aby podnieść tą część do góry. Nacisnąć, aby opuścić tą część w dół. Potrójny pilot nożny Sposób użycia potrójnego pilota nożnego: A. Usunąć dotychczasowy pilot ręczny ze skrzynki sterowniczej. B. Podłączyć przewód D-sub z przejściówki 2R11227Z do gniazda pilota na skrzynce sterowniczej. C. Podłączyć potrójny pilot nożny do przejściówki 2R11227Z. Potrójny pilot nożny jest dodatkowym wyposażeniem przeznaczonym tylko do modeli Gynae 3 i Deluxe (2255, 2256, 2257) _PL 7

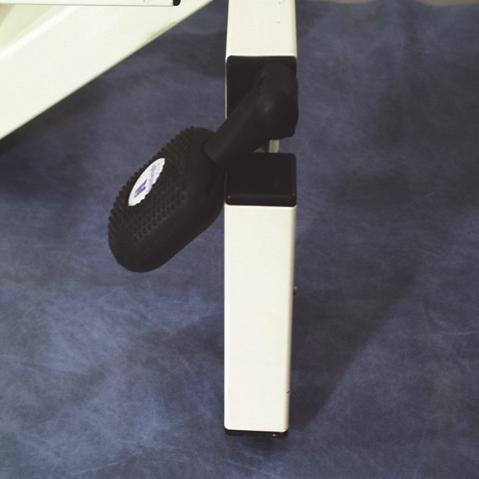

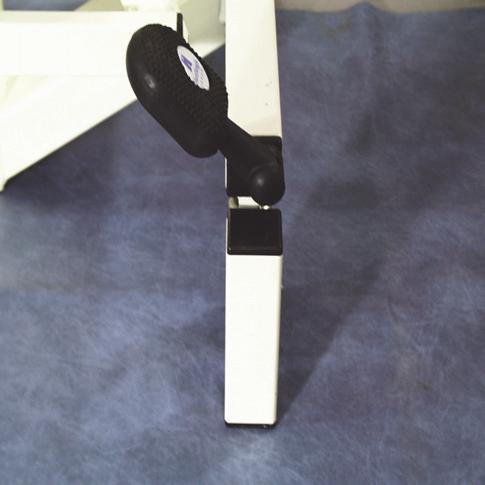

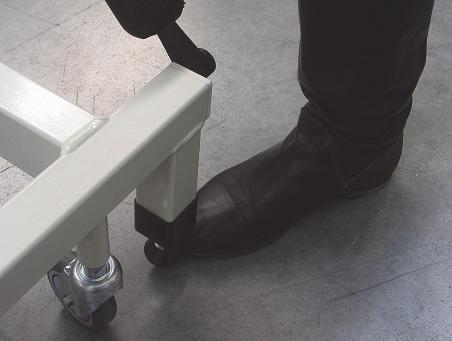

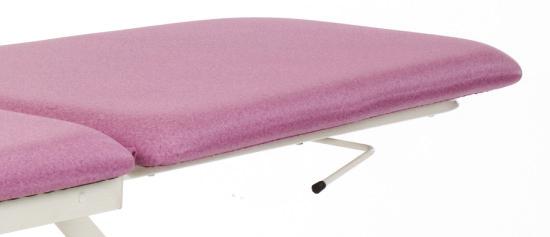

14 Blokowanie koła OSTRZEŻENIE Zablokować wszystkie koła kozetki przed przystąpieniem do przenoszenia lub terapii pacjenta. Kozetki te nie są przeznaczone do transportowania pacjentów. Przed przemieszczeniem kozetki należy odłączyć i zwinąć przewód elektryczny z dala od części ruchomych. Kółka (RWB podstawa z systemem chowanych kół) Kółka zablokowane Kółka odblokowane Dźwignia regulacji segmentu oparcia Uwaga I Podtrzymywać segment tapicerki w czasie ręcznej zmiany kąta. Docisnąć, aby upewnić się, że segment jest zablokowany. Jeżeli się porusza, należy się zwrócić o pomoc. A. Nacisnąć dźwignię do GÓRY w celu zwiększenia kąta segmentu. B. Podpierać segment w czasie zmiany kąta. C. Zwolnić dźwignię w celu zablokowania w miejscu _PL

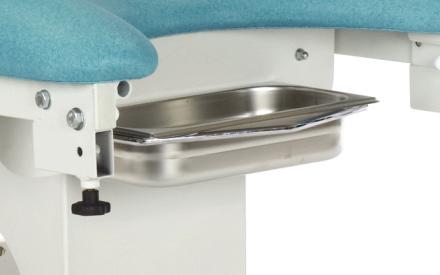

15 Taca na odpadki Uwaga Należy usunąć tacę na odpadki, a ramę ustawić pod siedziskiem jeszcze przed wejściem lub zejściem pacjenta z kozetki. A. Aby usunąć tacę, należy ją podnieść zramy i wsunąć ramę pod siedzisko. B. Aby wstawić tacę, należy wysunąć ramę i ustawić na niej tacę _PL 9

16 5. Czynności konserwacyjne i czyszczenie OSTRZEŻENIE Nie stosować zasad lub innych rozpuszczalników organicznych do rutynowego czyszczenia. Należy natychmiast wymienić rozdarty lub uszkodzony winyl. Zawsze przykrywać winyl świeżym papierem lub prześcieradłem pomiędzy pacjentami. W przypadku skażenia lub jego podejrzenia, należy bezwzględnie odkazić kozetkę przed jej użyciem. Nie moczyć okolic sworznia zawiasu i upewnić się, że jest suchy przed ponownym użyciem. Odłączyć wszelkie źródła zasilania. Nie wolno dopuszczać do zamoczenia wtyczki lub przewodu zasilającego. Uwaga Podczas odkażania nie używać środków na bazie fenolu ani środków czy materiałów ściernych, gdyż powodują one uszkodzenie powłoki zewnętrznej. Podczas czyszczenia należy unikać kontaktu elementów elektrycznych z wodą. Czyszczenie / Odkażanie Częstotliwość rutynowego czyszczenia kozetki będzie zależna od jej przeznaczenia, lokalnej polityki i statusu skażenia. Czyszczenie Wyczyścić wszystkie powierzchnie i usunąć wszelkie pozostałości organiczne, przemywając urządzenie szmatką zanurzoną w wodzie z dodatkiem prostego (neutralnego) detergentu. Dezynfekcja chemiczna Zaleca się stosowanie środka z aktywnym chlorem, np. podchlorynem sodu, o stężeniu 1000 ppm dostępnego chloru (stężenie może się zawierać w przedziale od 250 do ppm w zależności od miejscowych przepisów i stanu zanieczyszczenia). Na tapicerce stosować roztwór o małym stężeniu. Wszystkie czyszczone powierzchnie należy przetrzeć środkiem czyszczącym, a przetrzeć mokrą szmatką i dokładnie osuszyć. Ewentualnie można również stosować środki dezynfekujące na bazie alkoholu (o maksymalnym stężeniu 70%) _PL

17 Procedury konserwacji Przed odstawieniem do przechowania upewnić się, że produkt jest suchy. W przypadku wyboru innego środka dezynfekującego z szerokiej gamy dostępnych produktów zaleca się, by przed użyciem potwierdzić jego zdatność do stosowania z produktem u dostawcy produktów chemicznych. Niniejszy produkt podlega naturalnemu zużyciu eksploatacyjnemu. Aby zapewnić długotrwałe, prawidłowe funkcjonowanie urządzenia, należy przeprowadzać regularne prace konserwacyjne w określonych odstępach czasu. OSTRZEŻENIE Poniższa lista zawiera najbardziej podstawowe czynności konserwacyjne zalecane przez producenta. W przypadku intensywnego użytkowania, użytkowania w trudnych warunkach, bądź też gdy tak stanowią miejscowe przepisy, przeglądy kontrolne należy przeprowadzać częściej. Nieprzeprowadzenie regularnych przeglądów kontrolnych lub nieusunięcie wykrytych usterek może wpłynąć na bezpieczeństwo użytkowania urządzenia zarówno przez pacjenta, jak i opiekuna. Regularnie przeprowadzana konserwacja może zapobiec wypadkom. Aby odłączyć kozetkę od zasilania sieciowego, należy wyjąć wtyczkę z gniazdka. Czynności wykonywane przez opiekuna Sprawdzić przewód oraz panel sterowania dla pacjenta Sprawdzić wizualnie stan kół jezdnych Sprawdzić wizualnie przewód zasilający oraz wtyczkę Sprawdzić akcesoria (jeżeli występują) Kontrola wzrokowa tapicerki Sprawdzić elementy sterowania siłownikiem gazowym i ruchome segmenty, pod kątem ich pełnego zakresu ruchu i blokowania. Codziennie Raz w tygodniu Jeżeli wynik którejkolwiek z kontroli jest niezadowalający, należy skontaktować się z autoryzowanym punktem serwisowym firmy ArjoHuntleigh _PL 11

18 OSTRZEŻENIE Poniższe czynności powinny zostać przeprowadzone przez odpowiednio wykwalifikowany i przeszkolony personel. Przeprowadzenie przeglądu kontrolnego przez niewykwalifikowane osoby może stać się przyczyną wypadku lub wpłynąć na bezpieczeństwo użytkowania urządzenia. Czynności, które powinny zostać przeprowadzone przez wykwalifikowany personel Sprawdzić, czy wszystkie sterowane elektrycznie funkcje kozetki (zmiana pozycji oparcia, wysokości, przechylenia itp.) działają prawidłowo. Sprawdzić działanie ręcznego mechanizmu regulacji oparcia/podnóżka. Sprawdzić, czy koła działają prawidłowo, zwracając szczególną uwagę na hamowanie. Sprawdzić przewód zasilający oraz wtyczkę. Jeżeli są uszkodzone, wymienić cały zestaw. Nie stosować wymienialnych wtyczek. Sprawdzić wszystkie widoczne kable pod kątem uszkodzeń i zużycia. Upewnić się, czy wszystkie dostępne nakrętki, śruby i inne mocowania są dokręcone i kompletne. Sprawdzić wszystkie zamontowane na kozetce akcesoria, zwracając szczególną uwagę na mocowania i elementy ruchome. Co sześć miesięcy OSTRZEŻENIE Wszystkie kontrole elektryczne powinny być wykonywane przez wykwalifikowanego i uprawnionego elektryka _PL

19 Rozwiązywanie problemów Jeżeli urządzenie nie działa prawidłowo, w poniższej tabeli znajdują się propozycje prostych testów kontrolnych oraz działań korygujących. Jeżeli te działania nie rozwiążą problemu, należy skontaktować się z firmą ArjoHuntleigh lub z autoryzowanym punktem serwisowym. Problem Nie działa żaden siłownik Jeden z siłowników nie działa Kółka nie obracają się swobodnie. Prawdopodobna przyczyna Zasilanie sieciowe odłączone Zniszczony bezpiecznik Odłączony pilot Funkcje wyłączone Rozłączona wtyczka siłownika Funkcja wyłączona Aktywowany hamulec. Działanie Sprawdzić, czy przewód zasilający jest podłączony do gniazdka oraz czy zasilanie sieciowe jest odpowiednie Sprawdzić bezpiecznik we wtyczce zasilającej (jeżeli został zamontowany) Sprawdzić, czy pilot jest podłączony do skrzynki sterowniczej. Aktywować funkcje pilota za pomocą klucza plastikowego Sprawdzić, czy przewód siłownika jest podłączony do siłownika i do skrzynki sterowniczej. Aktywować funkcję pilota za pomocą klucza plastikowego Zwolnienie hamulca Okres użytkowania urządzenia Okres użytkowania urządzenia wynosi zwykle dziesięć (10) lat od daty wyprodukowania. Okres użytkowania oznacza okres, wciągu którego urządzenie pracuje zgodnie ze standardami bezpieczeństwa określonymi przez producenta, o ile jest należycie konserwowane i użytkowane w standardowych warunkach, zgodnie z wymogami określonymi w niniejszej instrukcji _PL 13

20 6. Akcesoria W poniższej tabeli znajduje się lista akcesoriów zalecanych dla serii produktów Streamline Gynae: Akcesoria standardowe - Akcesoria opcjonalne Opis akcesoriów Numer akcesorium Streamline Gynae 1, model 2252 Streamline Gynae 2, model 2254 Streamline Gynae 3, model 2255 z funkcją nachylenia Streamline Gynae 3 Deluxe, model 2257 z funkcją Streamline Gynae 3 Deluxe, model 2256 z funkcją Masa akcesoriów G1 G2 G3 3D 3D [kg] Przedłużenie siedziska A7303 Składana rama przedłużenia siedziska Podparcie nóg (wymaga użycia przesuwanego zestawu podparcia nóg A7317) Podłokietniki (tylko do modelu tapicerowanego 64 cm) (wymaga użycia uchwytu do montażu akcesoriów A7318) Zdejmowana poduszka pod głowę Uchwyt Streamline Clinical na rolkę papieru Stojak na kroplówki Akron (wymaga wspornika mocującego A7320) A7333 nie dot. nie dot A A AHC1 0.6 A A Strzemiona nóg A _PL

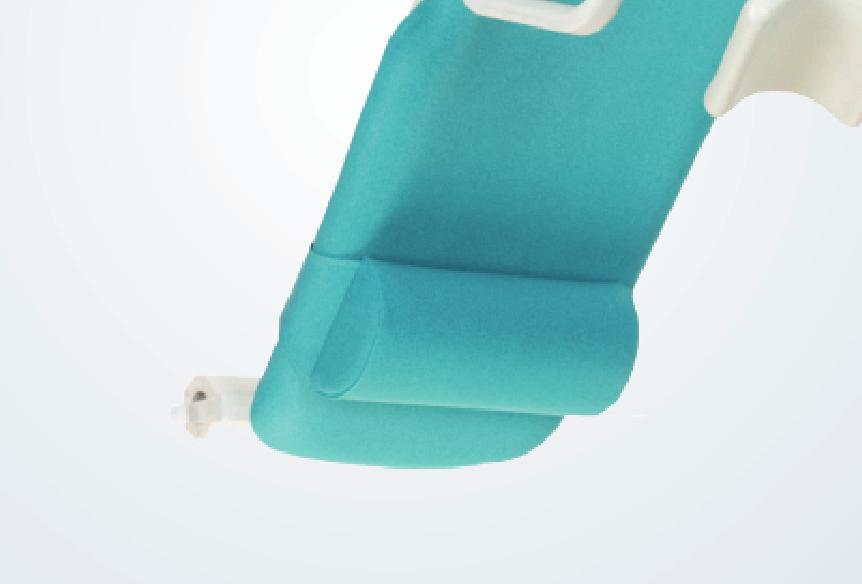

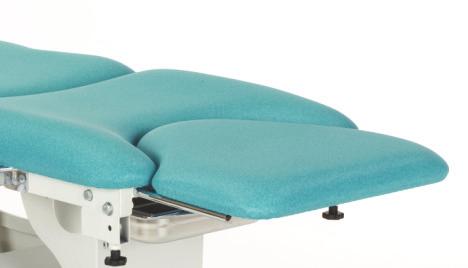

21 Przedłużenie siedziska (A7303) I Uwaga Należy się zawsze upewnić, że przedłużenie siedziska (jeśli jest) zostało zabezpieczone, zanim usiądzie na nim pacjent. Usuwanie przedłużenia siedziska: A. Odkręcić pokrętło blokujące umieszczone pod kozetką. B. Poziomo odsunąć przedłużenie siedziska w kierunku od kozetki. Ponowne zakładanie przedłużenia siedziska: A. Wsunąć przedłużenie siedziska do rurek. B. Przymocować ramę, dokręcając pokrętło blokujące umieszczone pod kozetką w kierunku ruchu wskazówek zegara. Składana rama przedłużenia siedziska (A7333) Obniżanie składanego siedziska: A. Chwycić tapicerowany segment siedziska za obie strony. B. Przyciągnąć siedzisko w swoją stronę, wyjmując zawiasy z uchwytów. C. Obniżyć do pionu i ustawić w odpowiedniej pozycji. Podnoszenie składanego siedziska: A. Podnieść składane siedzisko do poziomu. B. Wcisnąć przedłużenie w wycięcie na segmencie siedziska. C. Puścić segment po bezpiecznym ustawieniu i zablokowaniu _PL 15

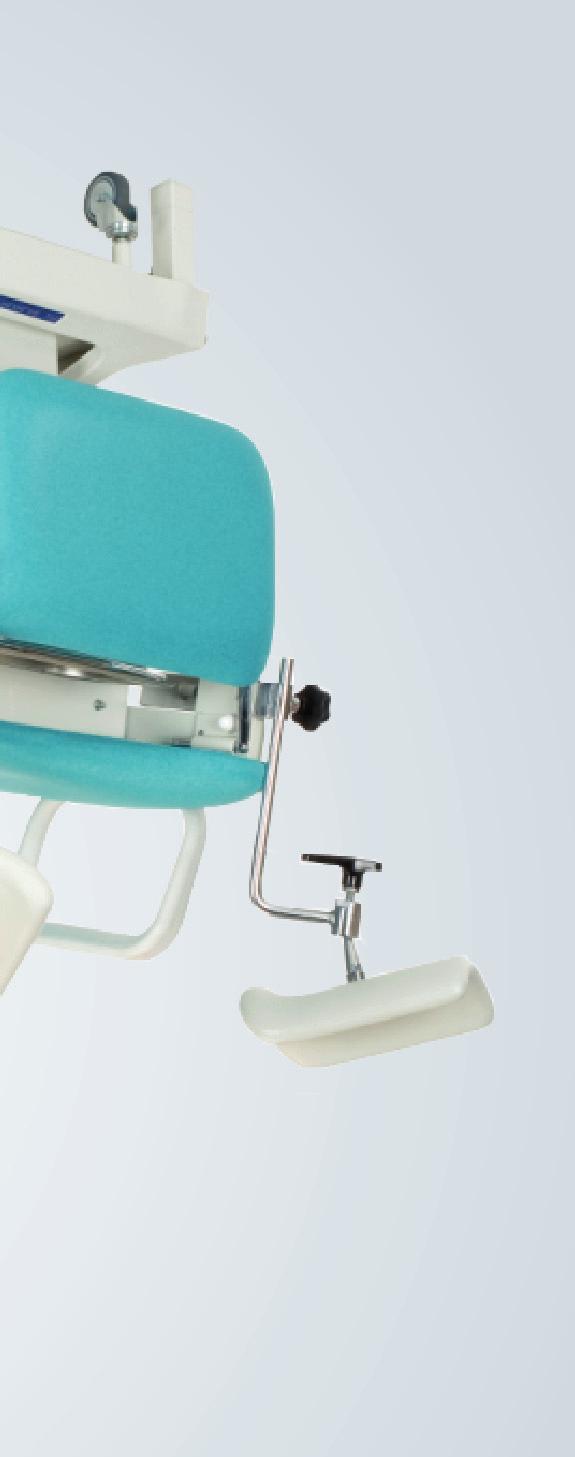

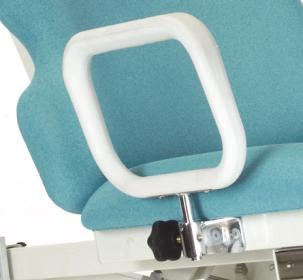

22 Wsporniki nóg (A7309) Uwaga Przed użyciem wsporników nóg należy się upewnić, że wszystkie pokrętła i dźwignie blokujące są odpowiednio dokręcone. Regulacja wspornika nogi: A. Włożyć wspornik nogi do uchwytu. B. Zamocować dokręcając pokrętło blokujące. C. Aby wyregulować kąt nakładki wspornika nogi, poluzować dźwignę na spodzie nakładki, wyregulować do żądanej pozycji i zamocować dokręcając dźwignię. Podłokietniki (A7310) Uwaga Przed użyciem sprawdzić, czy podłokietnik jest przymocowany. A. Aby założyć podłokietnik, należy umieścić bolec w gnieździe. B. Zamocować dokręcając pokrętło blokujące. C. Aby usunąć podłokietnik, należy poluzować pokrętło blokujące i wysunąć podłokietnik z gniazda _PL

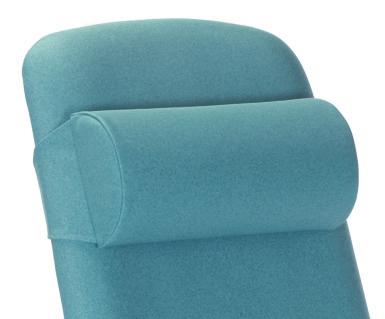

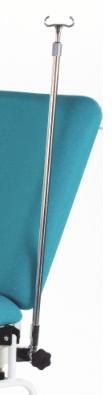

23 Zagłówek (AHC1) Ustawić zagłówek dla pacjenta: A. Odczepić pasek na rzep. B. Ustawić w odpowiedniej pozycji. C. Przymocować pasek na rzep. Uchwyt na rolkę papieru (A8611) Wymiana rolki papieru: A. Delikatnie rozchylić uchwyt na zewnątrz. B. Włożyć rolkę papieru pomiędzy wsporniki. C. Założyć rolkę papieru i zwolnić wsporniki w celu zablokowania. Stojak na kroplówki (A7334) Włożyć stojak na kroplówki do gniazda i zamocować w miejscu za pomocą pokrętła blokującego _PL 17

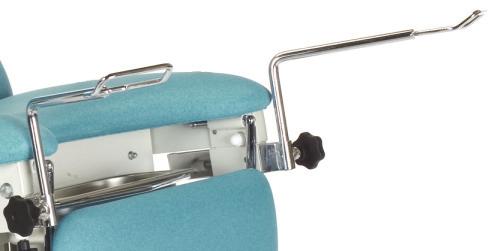

24 Strzemiona nóg (A3295) Ustawianie strzemion nóg dla pacjenta: A. Odblokować pokrętła blokujące. B. Ustawić pozycję strzemiona. C. Dokręcić pokrętła blokujące. Uwaga Przed użyciem upewnić się, czy wszystkie akcesoria są całkowicie dokręcone _PL

25 7. Dane techniczne Informacje ogólne Maksymalne dopuszczalne obciążenie 225kg Masa produktu (w przybliżeniu) Słyszalny poziom hałasu Warunki użytkowania około 111 kg 54dB Temperatura od 10 C do 40 C Wilgotność względna Ciśnienie atmosferyczne Materiał tapicerki od 20% do 90% w temperaturze 30 C, bez kondensacji 700hPa do 1060hPa Mundial Vinyl: 88% PCW - 12% bawełny Diabolo Vinyl: 84% PCW - 16% bawełny Dane elektryczne Zasilanie 230V ~ 2A 50/60Hz 120V ~ 4A 60Hz Cykl pracy 10% (2 min. wł. 18 min. wył.) 10% (2 min. wł. 18 min. wył.) Zabezpieczenie przed porażeniem prądem Zabezpieczenie szczelności Klasa II, typ B IPX4 Klasa II, typ B IPX4 Kompatybilność elektromagnetyczna (EMC) Zgodność z normą EN Standardy bezpieczeństwa USA/Kanada Wyłącznie w odniesieniu do porażenia prądem, pożaru i zagrożeń mechanicznych ANSI/AAMI/ES (2005) CAN/CSA-C22. Nr (2008) Inne standardy bezpieczeństwa IEC : _PL 19

26 Ochrona środowiska Urządzenie jest oznaczone symbolem pojemnika na odpady, które informuje, że jest to sprzęt elektroniczny, objęty przez dyrektywę 2002/96/WE dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol ten oznacza, że wszystkie urządzenia elektryczne i elektroniczne należy po zakończeniu eksploatacji zdawać w specjalnym punkcie zbiórki. W sprawie odpowiedniej utylizacji urządzeń prosimy o kontakt z firmą ArjoHuntleigh lub ze swoim urzędem miasta/gminy. Niewłaściwa utylizacja urządzenia i jego części składowych, w szczególności sprężyn gazowych, siłowników i innych urządzeń elektrycznych może spowodować wytworzenie się substancji będących zagrożeniem dla środowiska. Aby zminimalizować to zagrożenie, należy skontaktować się z firmą ArjoHuntleigh w celu uzyskania informacji dotyczących właściwej utylizacji _PL

27 Model Kąty i wymiary 59,5 cm (23,5 ) 99 cm (39 ) 85 65,5 cm (26 ) Opcjonalne przedłużenie siedziska ,5 cm (23,5 ) 99 cm (39 ) Zakres wysokości 49 cm 95 cm (19 37,5 ) 65,5 cm (26 ) Składane siedzisko Całkowita długość z przedłużeniem siedziska 186,5 cm (73,5 ) 59,5 cm (23,5 ) 99 cm (39 ) ,5 cm (26 ) Opcjonalne przedłużenie siedziska 59,5 cm (23,5 ) 99 cm (39 ) Zakres regulacji wysokości 53 cm 100 cm (21 39 ) 65,5 cm (26 ) Składane siedzisko Całkowita długość z przedłużeniem siedziska 186,5 cm (73,5 ) Transport i przechowywanie Przenosić ostrożnie. Nie upuszczać. Unikać wstrząsów i gwałtownych uderzeń. Urządzenie powinno być przechowywane w czystym, suchym, dobrze wentylowanym pomieszczeniu, spełniającym następujące warunki: Temperatura Wilgotność względna Ciśnienie atmosferyczne od -10 C do +50 C od 20% do 90% bez skraplania 700 do 1060 hpa _PL 21

28 Symbole Maksymalne dopuszczalne obciążenie Podwójna izolacja (Klasa II) Prąd zmienny (AC) Uwaga Informacje znajdują się w instrukcji użycia Część aplikacyjna typu B. Zakłada się stosowanie następujących części aplikacyjnych: Górny segment ramy, elementy sterowania poduszką, barierki boczne i części tapicerowane Dyrektywa dot. utylizacji odpadów elektrycznych i elektronicznych (WEEE) nie wolno utylizować tego produktu wśród odpadów domowych lub przemysłowych Producent / data produkcji Zgodne z Europejską dyrektywą dot. wyrobów medycznych 93/42/EEC Numer seryjny Numer modelu Uziemienie funkcjonalne Nie stanowi zabezpieczenia przed porażeniem prądem. Stosowane ze względu na wymagania dot. pola elektromagnetycznego. Uwaga Kompatybilność elektromagnetyczna (EMC). Niniejszy produkt spełnia wymagania odpowiednich norm EMC. Użycie akcesoriów innych niż określone przez producenta może spowodować wzrost emisji lub narażenie urządzenia na usterki, co w rezultacie może mieć wpływ na jego wydajność. Nie przekraczać podanego cyklu roboczego, który znajduje się na etykiecie identyfikacyjnej produktu _PL

29 . OSTRZEŻENIE Elektryczny sprzęt medyczny musi spełniać określone wymagania związane ze środkami ostrożności dotyczącymi EMC (kompatybilności elektromagnetycznej). Sprzęt powinien zostać zamontowany i używany zgodnie z zaleceniami EMC, zawartymi w dokumentacji dołączonej do tego sprzętu. Uwaga Użycie akcesoriów innych niż zalecane może spowodować wzrost emisji lub narażenie urządzenia na usterki. Lista zalecanych akcesoriów znajduje się w rozdziale 6 instrukcji. Jeśli urządzenie jest używane w pobliżu innych urządzeń elektronicznych, użytkownik powinien je obserwować pod kątem prawidłowego działania. Wytyczne i deklaracja producenta emisja fal elektromagnetycznych Łóżko jest przeznaczone do pracy w określonym poniżej środowisku elektromagnetycznym. Zapewnienie użytkowania łóżka w takich warunkach należy do klienta lub użytkownika. Test emisji Zgodność Środowisko elektromagnetyczne wytyczne Emisje częstotliwości radiowych CISPR 11 Emisje częstotliwości radiowych CISPR - 11:2003 włącznie z A1:2004 Emisje harmoniczne IEC :2006 włącznie z A1/ A2:2009 Fluktuacje napięcia / emisja migotania IEC :2013 Grupa 1 Klasa B Jest zgodna Jest zgodna Kozetka wykorzystuje energię RF tylko do swoich wewnętrznych funkcji. Dlatego jego emisje w zakresie częstotliwości radiowych są bardzo niskie i mało prawdopodobne, że będą przyczyną jakichkolwiek zakłóceń w otoczeniu sprzętu elektronicznego. Kozetka nadaje się do użytku we wszystkich pomieszczeniach włącznie z domami i placówkami bezpośrednio podłączonymi do publicznej sieci zasilania o niskim napięciu zasilającej budynki używane do celów mieszkalnych _PL 23

30 Informacja i deklaracja producenta odporność elektromagnetyczna Kozetka jest przeznaczona do użycia w określonym poniżej środowisku elektromagnetycznym. Zapewnienie użytkowania tej kozetki w takich warunkach należy do klienta lub użytkownika. Test odporności Wyładowanie elektrostatyczne (ESD) IEC : 1995 włącznie z A1:1999 & AS:2001 Elektryczne szybkie stany przejściowe/ serie impulsów IEC :2004 Przepięcia IEC :2006 Poziom testu IEC ± 6 kv kontakt ± 8 kv powietrze ± 2 kv dla przewodów zasilających ±1 kv dla przewodów wejściowych/ wyjściowych Poziom zgodności dla modeli 50Hz i 50/60Hz ± 6 kv kontakt ± 8 kv powietrze Poziom zgodności dla modeli 60Hz ± 6 kv kontakt ± 8 kv powietrze Środowisko elektromagnetyczne wytyczne Podłogi powinny być wykonane z drewna, betonu lub płytek ceramicznych. Jeżeli podłogi są pokryte materiałem syntetycznym, wilgotność względna powinna wynosić przynajmniej 30%. ± 2kV Nie dotyczy ± 2kV Nie dotyczy Jakość zasilania sieciowego powinna spełniać wymogi typowego środowiska komercyjnego lub szpitalnego. ± 1 kv linia do linii ± 1kV ± 1kV ± 2 kv linia do ziemi ± 2kV ± 2kV Jakość zasilania sieciowego powinna spełniać wymogi typowego środowiska komercyjnego lub szpitalnego. Spadek napięcia, krótkie przerwy i wahania napięcia zasilających linii wejściowych IEC : % U T (30% spadku U T ) przez 25 cykli 40% U T (60% spadku U T ) przez 5 cykli <5% U T (>95% spadku U T ) przez 0,5 cyklu <5% U T (>95% spadku U T ) przez 5 sek. 70% napięcia wejściowego przez 500 ms 40% napięcia wejściowego przez 100 ms <5% napięcia wejściowego przez 10 ms <5% napięcia wejściowego przez 5000 ms 70% napięcia wejściowego przez 500 ms 40% napięcia wejściowego przez 100 ms <5% napięcia wejściowego przez 10 ms <5% napięcia wejściowego przez 5000 ms Jakość zasilania sieciowego powinna spełniać wymogi typowego środowiska komercyjnego lub szpitalnego. Jeśli użytkownik musi korzystać z łóżka również w czasie przerw w zasilaniu, zaleca się podłączenie łóżka do zasilacza typu UPS lub do akumulatora. Natężenia pól magnetycznych oczęstotliwości napięcia w sieci (50/60 Hz) IEC A/m 3A/m 3A/m Natężenia pól magnetycznych o częstotliwości napięcia w sieci powinny odpowiadać typowemu środowisku komercyjnemu lub szpitalnemu. UWAGA U T to napięcie zasilania prądu przemiennego przed zastosowaniem poziomu testu _PL

31 Informacja i deklaracja producenta odporność elektromagnetyczna Łóżko jest przeznaczone do pracy w określonym poniżej środowisku elektromagnetycznym. Zapewnienie użytkowania łóżka w takich warunkach należy do klienta lub użytkownika. Test odporności Przewodzone częstotliwości radiowe IEC Promieniowane częstotliwości radiowe IEC Poziom testu IEC V rms od 150 khz do 80 MHz 3V/m od 80 MHz do 2,5 GHz Poziom zgodności 3V Środowisko elektromagnetyczne wytyczne Przenośny i komórkowy sprzęt komunikacyjny wykorzystujący częstotliwości radiowe, włączając w to kable, nie powinien być stosowany w odległości od łóżka mniejszej niż zalecana odległość rozdzielająca obliczona z równania odpowiedniego dla częstotliwości nadajnika. Zalecany odstęp separacji d d = 12. = V/m od 80 MHz do 800 MHz P P d = 2.3 P od 800 MHz do 2,5 GHz UWAGA 1 Gdzie P oznacza maksymalną nominalną moc nadajnika w watach (W) wg producenta nadajnika, a d to zalecany odstęp separacyjny w metrach (m). Natężenia pola od stałych nadajników częstotliwości radiowych, określone w pomiarze poziomu zakłóceń elektromagnetycznych, a powinny być mniejsze od poziomu zgodności w każdym zakresie częstotliwości. b Zakłócenia mogą wystąpić w pobliżu sprzętu z poniższym oznaczeniem: Przy 80 MHz i 800 MHz ma zastosowanie zakres wyższych częstotliwości. UWAGA 2 Niniejsze zalecenia mogą nie mieć zastosowania we wszystkich sytuacjach. Na propagację fal elektromagnetycznych ma wpływ absorpcja i odbicie od różnych struktur, przedmiotów i ludzi. a Natężeń pola od stałych nadajników, takich jak stacje bazowe dla telefonów (komórkowych lub bezprzewodowych), przenośnych urządzeń radiowych, nadajników radiowych AM i FM oraz telewizyjnych nie da się przewidzieć teoretycznie z dokładnością. Ze względu na stałe nadajniki częstotliwości radiowych należy rozważyć przeprowadzenie oceny środowiska elektromagnetycznego. W przypadku, gdy mierzone natężenie pola w miejscu użytkowania łóżka przekracza odpowiedni, wspomniany powyżej poziom RF, pracę łóżka należy nadzorować w celu zweryfikowania, czy działa poprawnie. Jeżeli zostanie zaobserwowane nieprawidłowe zachowanie urządzenia, mogą być konieczne dodatkowe działania, takie jak obrócenie lub przestawienie łóżka. b Przy częstotliwości w zakresie 150 khz do 80 MHz natężenie pola powinno wynosić mniej niż 3 V/m _PL 25

32 8. Gwarancja i serwis Standardowe zasady i warunki firmy ArjoHuntleigh mają zastosowanie do wszystkich zakupionych urządzeń; kopia gwarancji dostępna jest na żądanie. Zawiera ona szczegóły warunków gwarancji i nie ogranicza gwarantowanych ustawowo praw konsumenta. W sprawie serwisu, konserwacji oraz wszelkich innych pytań dotyczących urządzenia należy kontaktować się z miejscowym biurem firmy ArjoHuntleigh lub autoryzowanym dystrybutorem. Lista biur firmy ArjoHuntleigh znajduje się na ostatniej stronie niniejszej instrukcji. Kontaktując się z firmą ArjoHuntleigh w sprawie serwisu, części zamiennych lub akcesoriów należy podać numer modelu i numer seryjny. W przypadku zwrotu kozetki z jakiegokolwiek powodu, przez wysyłaniem należy poinformować firmę ArjoHuntleigh AB, oraz: 1. Wyczyścić produkt zgodnie z rozdziałem dotyczącym czyszczenia. 2. Użyć odpowiedniego materiału opakowaniowego. 3. Dołączyć certyfikat odkażenia (lub inne pisemne oświadczenie potwierdzające, że produkt został wyczyszczony) na zewnętrznej stronie opakowania. 4. Oznaczyć opakowanie Dział serwisu. Wyprodukowano w Polsce przez ArjoHuntleigh AB. Ze względu na ciągły rozwój produktów, firma ta zastrzega sobie prawo do modyfikowania specyfikacji i materiałów bez wcześniejszego powiadamiania. Pełny techniczny opis tej kozetki znajduje się w instrukcji serwisowej, nr części , dostępnej w miejscowym oddziale handlowym ArjoHuntleigh. Firma ArjoHuntleigh udostępni na żądanie wszelkie instrukcje serwisowe, listy części i podzespołów oraz wszystkie inne informacje, których może potrzebować personel przeszkolony przez firmę ArjoHuntleigh do naprawy urządzenia _PL

33 _PL 27
