2 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Opis techniczny 2. Obliczenia II. CZĘŚĆ GRAFICZNA 1. Rzut parteru 2. Rzut poddasza 3. Instalacja odgromowa 4. Schemat zasilania RG 5. Schemat rozdzielni RK 6. Schemat rozdzielni RP 7. Oświetlenie zewnętrzne

3 OPIS TECHNICZNY I. Dane elektryczne Moc zainstalowana Pi = 124,97 KW Napięcie zasilania U = 400/230 V Ochrona od poraŝeń szybkie samoczynne wyłączanie zasilania Układ sieci TN-S instalacje odbiorcze, TN-C kablowe Pomiar projektowany obok złącza kablowego II. Zasilanie Na projektowanym budynku Szkoły zabudować złącze kablowe z układem pomiarowym. W holu dobudowywanej części zabudowa rozdzielnię RG i zasili ją z projektowanego złącza. III. Rozdzielnie i wlz W części dobudowywanej budynku szkoły zaprojektowano rozdzielnię główną RG z której zasilono obwody parteru i komunikacji oraz rozdzielnię kuchni RK, poddasza RP i piwnicy RPi. Z rozdzielni kuchni zasilono obwody kuchni na parterze i poddaszu a z rozdzielni poddasza zasilono obwody poddasza. Rozdzielnie wykonać z wyposaŝeniem modułowym w typowej obudowie Legrand Fael. Wewnętrzne linie zasilające wykonać przewodami: z ZK do RG 5xLY 50 R70 z RG do RK 5xLY 35/RL47 z RG do RP 5xLY 10/RL47 z RG do RPi 5xLY 10/RL47

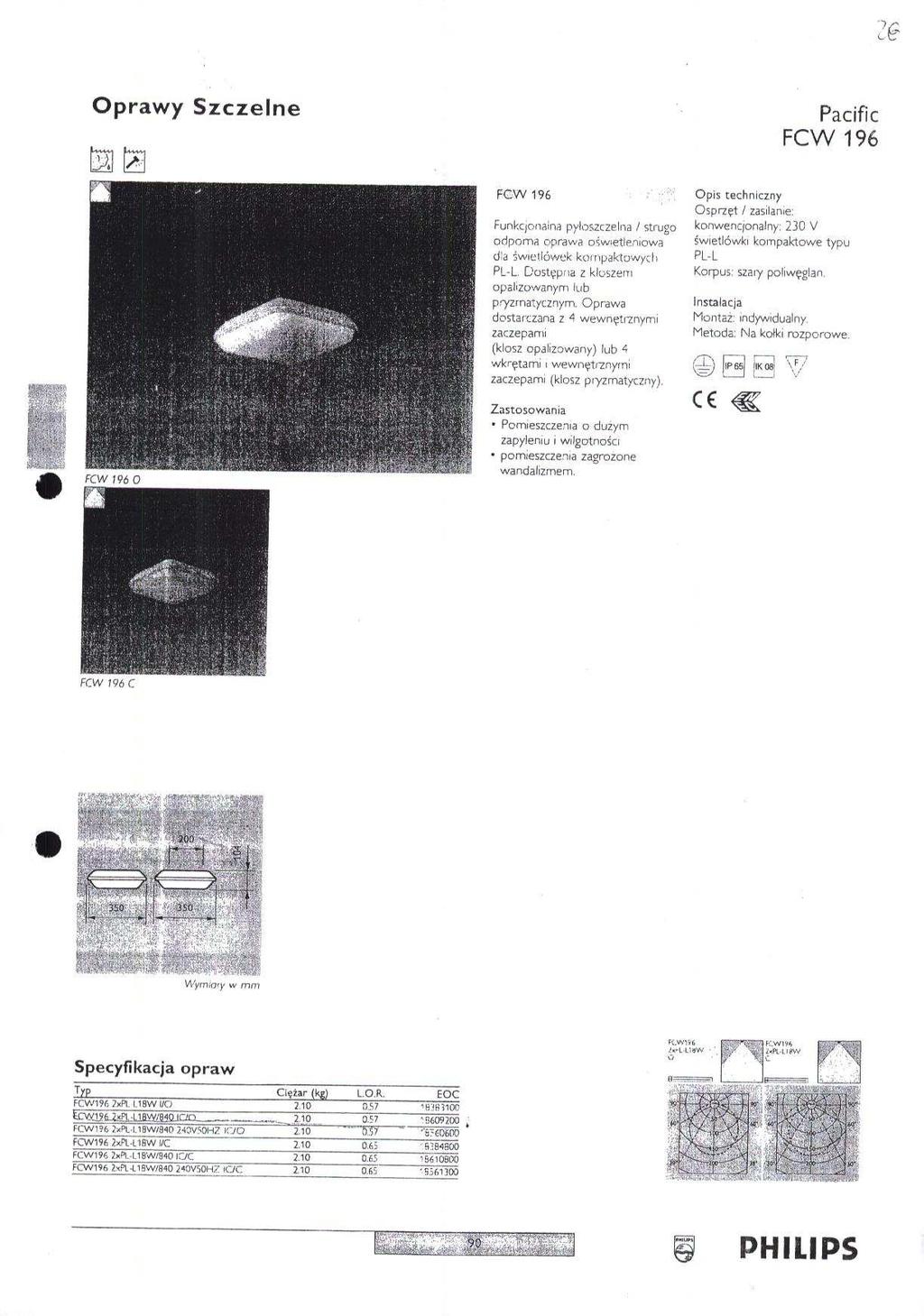

4 IV. Instalacje oświetlenia i gniazd wtykowych. W całości wykonać przewodami typu YDY 3x1,5/2,5 obwody oświetleniowe oraz YDY 3/5x2,5/4/6/10 obwody gniazd wtykowych pod tynk. W WC i umywalniach i pomieszczeniach kuchni instalować osprzęt bakelitowy szczelny, w pozostałych pomieszczeniach osprzęt instalacyjny podtynkowy. Łączniki instalować na wysokości 1,4 m, gniazda wtykowe na wysokości 1,4 i 0,3 m od podłogi. Oświetlenie pomieszczeń odbywać się będzie lampami jarzeniowymi i lampami Ŝarowymi.. V. Oświetlenie awaryjne. Oświetlenie awaryjne obejmuje oświetlenie dróg ewakuacyjnych budynku. Wykonanie oświetlenia awaryjnego zaprojektowano na bazie opraw ogólnego przeznaczenia z wbudowanym modułem awaryjnym. Oprawy posiadają własne źródło światła, załączają się automatycznie z chwilą zaniku napięcia. Czas świecenia 2h. VI. Instalacja odgromowa. Instalację odgromową zaprojektowano na rys. nr 3. Wykonana będzie na dachu wzdłuŝ kalenic do złączy kontrolnych w naroŝnikach budynku. Przewody odprowadzające zaprojektowano przewodem stalowym ocynkowanym φ 8 mm w rurach izolacyjnych na zewnątrz budynku. Przewody uziemiające zaprojektowano z bednarki stalowej ocynkowanej połączonej z uziomem otokowym za pomocą spawania. Miejsca połączeń chronić przed korozją za pomocą lakieru asfaltowego lub farby antykorozyjnej. NaleŜy wykonać połączenie głównej szyny uziemiającej obiektu z uziomem. Rezystancja uziemienia R 30 Ω.

5 VII. Ochrona od poraŝeń, połączenia wyrównawcze. Instalacje w budynku zaprojektowano w układzie sieci TN-S. Jako system ochrony od poraŝeń przyjęto szybkie samoczynne wyłączanie zasilania. W instalacji rozdzielono funkcję przewodu ochronnoneutralnego PEN na ochronny PE i neutralny N. Rozdziału funkcji tych przewodów dokonać w złączu kablowym. Punkt rozdziału uziemić. Z przewodem ochronnym PE łączyć styki ochronne gniazd wtykowych, korpusy opraw oświetleniowych oraz obudowy rozdzielni elektrycznych. W pomieszczeniu kuchni ułoŝyć bednarkę ocynkowaną 25x4 głównych połączeń wyrównawczych. Z bednarką łączyć rury metalowe, urządzenia i armaturę przewodzącą. Bednarkę na całej długości pomalować w Ŝółto zielone pasy. W łazienkach wykonać miejscowe połączenia wyrównawcze łącząc przewodem LY4 w izolacji Ŝółtozielonej wszystkie urządzenia i rury przewodzące. Połączenia wykonać w sposób gwarantujący naleŝyte połączenie elektryczne i mechaniczne. Przewód PE połączenia wyrównawczego miejscowego wyprowadzić bezpośrednio z rozdzielni. VIII. Oświetlenie zewnętrzne. - projektuje się linię kablową n.n. 0,4kV wykonaną kablem YKSY 5 x 4 o łącznej długości 246 m, wyprowadzoną z RG, - kabel naleŝy ułoŝyć w ziemi po trasie wskazanej na rys. nr 7, - kabel w wykopie kablowym 60*40cm, naleŝy układać na głębokości 50cm na podsypce z przesianego piasku gr. 10m, - przy słupach linii n.n. naleŝy zostawić zapas na długości kabla - po 2,5 m; - kabel na skrzyŝowaniach z istniejącym uzbrojeniem terenu - w miejscach i o długościach jak na rys. nr 7 - naleŝy osłonić rurami ochronnymi Arot DVK 75, zgodnie z normą PN-76/E-5125,. - kabel, po ułoŝeniu w ziemi, naleŝy przysypać warstwą piasku grub.10cm i warstwą rodzimego gruntu grubości 15cm, następnie przykryć folią kablową koloru niebieskiego szerokości 20cm, rów zasypać rodzimą ziemią - zagęszczając ją warstwami, po zasypaniu rowu teren naleŝy uporządkowań do stanu pierwotnego, - kabel, na podejściu do słupów, oraz na początkach rury osłonowych w rowie kablowym na trasie linii w odstępach co 10 m, naleŝy wyposaŝyć w oznaczniki kablowe, zawierające następujące dane:

6 1. odcinek zasilania linii, 2. oznaczenia kabla - typ, 3. rok ułoŝenia, 4. znak uŝytkownika, słupy i oprawy: ścieŝki i parkingi - oprawy URBANA EPS300 SON-T70W - słupy S-40 z tabliczką TB-1 - fundament F100 - klosz przezroczysty Forest oświetlenie boisk - oprawy SGS101/070 - słupy S-95 - fundament F150 - wysięgniki ST jednoramienne

7 OBLICZENIA TECHNICZNE 1. Prąd obliczeniowy. Dobór zabezpieczeń i przewodów. P P = 69 kw IB = = = 106,7 A 3 x U x cos ø 3 x 400 x 0,93 Z ZK do RG przyjęto przewód LY 70 o obciąŝalności dopuszczalnej długotrwałej 171 A. Zabezpieczenie w ZK 125 A spełnia warunek: wybiórczości działania zabezpieczeń, ochrony kabla przed przeciąŝeniem (wg PN-IEC ) warunek I B I n I z spełniony bo 106,7 A A i warunek I 2 1,45 I z spełniony bo 200 A 241,95 A P P = 11 kw IB = = = 16,4 A?3 x U x cos ø?3 x 400 x 0,93 Linia od RG do RP została dobrana LY 10 mm 2 o obciąŝalności dopuszczalnej długotrwałej I z = 50A Zabezpieczenie w RG 25A spełnia warunek: wybiórczości działania zabezpieczeń, ochrony kabla przed przeciąŝeniem (wg PN-IEC ) warunek I B I n I z spełniony bo 16,4 A A i warunek I 2 1,45 I z spełniony bo 40 A 72,5 A,

8 P P = 51 kw IB = = = 79,5 A 3 x U x cos ø 3 x 400 x 0,93 Linia od RG do RK została dobrana LY 35 mm 2 o obciąŝalności dopuszczalnej długotrwałej I z = 110A Zabezpieczenie w RG 80A spełnia warunek: wybiórczości działania zabezpieczeń, ochrony kabla przed przeciąŝeniem (wg PN-IEC ) warunek I B I n I z spełniony bo 79,5 A A i warunek I 2 1,45 I z spełniony bo 128 A 159,5 A, P P = 18 kw IB = = = 27,9 A 3 x U x cos ø 3 x 400 x 0,93 Linia od RG do urządzenia nr 1 została dobrana YDYŜo 5x10 mm 2 o obciąŝalności dopuszczalnej długotrwałej I z = 50A Zabezpieczenie w RG 32A spełnia warunek: wybiórczości działania zabezpieczeń, ochrony kabla przed przeciąŝeniem (wg PN-IEC ) warunek I B I n I z spełniony bo 27,9 A A i warunek I 2 1,45 I z spełniony bo 51,2A 72,5 A, Linia od rozdzielni do obwodów oświetleniowych została dobrana YDYŜo 3x1,5 mm 2 o obciąŝalności dopuszczalnej długotrwałej I z = 13A Zabezpieczenie w rozdzielni 10 A spełnia warunek: wybiórczości działania zabezpieczeń, ochrony kabla przed przeciąŝeniem (wg PN-IEC ) warunek I B I n I z spełniony bo 0,5 A A i warunek I 2 1,45 I z spełniony bo 16 A 18,85 A,

9 3 Sprawdzanie spadku napięcia na linii. 100xP1xl1 100x68730x30 U1= = = 0,4 % γ x s x U 2 54x70x xP2xl2 100x51200x20 U2= = = 0,34% γ x s x U 2 54x35x xP3xl3 100x6700x30 U3= = = 0,58 % γ x s x U 2 54x4x ,32% 4% warunek spełniony 100xP1xl1 100x68730x30 U1= = = 0,4 % γ x s x U 2 54x70x xP2xl2 100x10560x40 U2= = = 0,49% γ x s x U 2 54x10x xP3xl3 100x500x40 U3= = = 0,15 % γ x s x U 2 54x1,5x ,04% 4% warunek spełniony Sprawdzenie skuteczności zerowania będzie moŝliwe po otrzymaniu z Zakładu Energetycznego projektu sieci zewnętrznej zasilającej budynek określającego wielkości transformatorów, długości i przekroje kabli zasilających.
