1 RADIOTELEFONICZNY INTERKOM? A MOŻE INTERKOM RADIOTELEFONICZNY? CZYLI INTEGRACJA SYSTEMU INTERKOMOWEGO Z RADIOTELEFONICZNYM 1

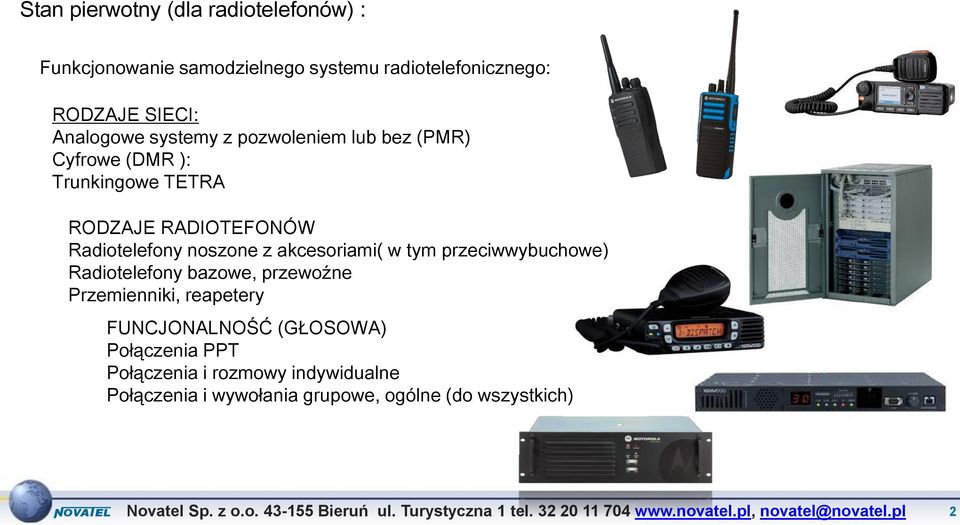

2 Stan pierwotny (dla radiotelefonów) : Funkcjonowanie samodzielnego systemu radiotelefonicznego: RODZAJE SIECI: Analogowe systemy z pozwoleniem lub bez (PMR) Cyfrowe (DMR ): Trunkingowe TETRA RODZAJE RADIOTEFONÓW Radiotelefony noszone z akcesoriami( w tym przeciwwybuchowe) Radiotelefony bazowe, przewoźne Przemienniki, reapetery FUNCJONALNOŚĆ (GŁOSOWA) Połączenia PPT Połączenia i rozmowy indywidualne Połączenia i wywołania grupowe, ogólne (do wszystkich) 2

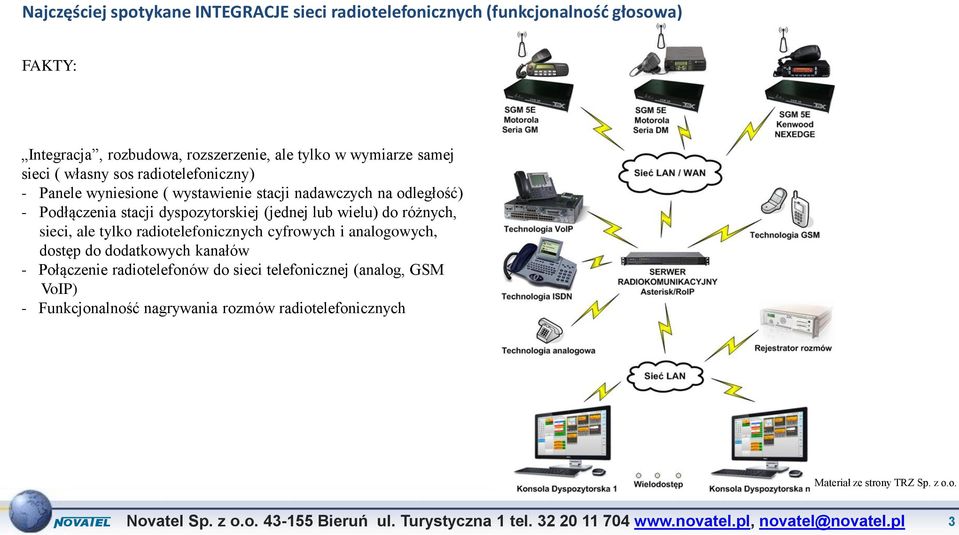

3 Najczęściej spotykane INTEGRACJE sieci radiotelefonicznych (funkcjonalność głosowa) FAKTY: Integracja, rozbudowa, rozszerzenie, ale tylko w wymiarze samej sieci ( własny sos radiotelefoniczny) - Panele wyniesione ( wystawienie stacji nadawczych na odległość) - Podłączenia stacji dyspozytorskiej (jednej lub wielu) do różnych, sieci, ale tylko radiotelefonicznych cyfrowych i analogowych, dostęp do dodatkowych kanałów - Połączenie radiotelefonów do sieci telefonicznej (analog, GSM VoIP) - Funkcjonalność nagrywania rozmów radiotelefonicznych Materiał ze strony TRZ Sp. z o.o. 3

4 Stan pierwotny (dla systemów interkomowych) : Świadomość co to jest system interkomowy? System domofonowy Elektroniczna niania Interkom motocyklowy SŁABA!! 4

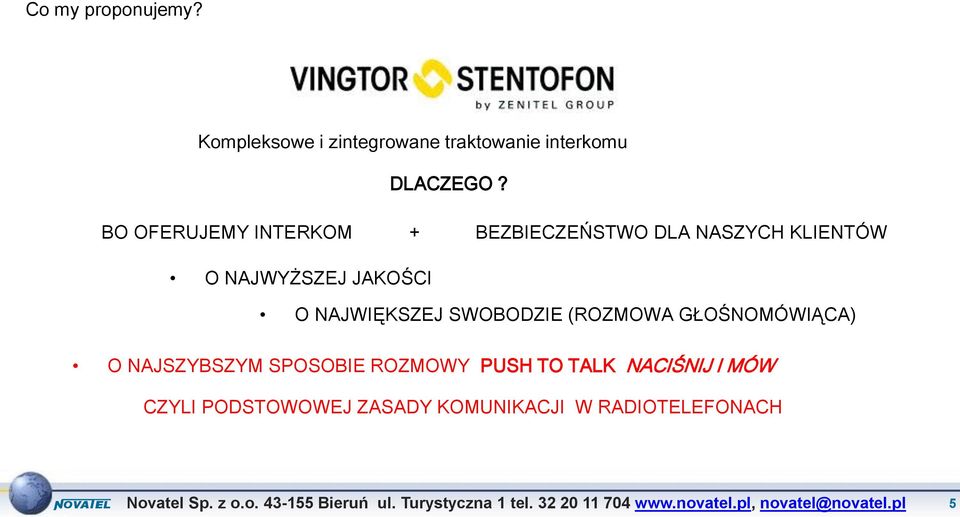

5 Co my proponujemy? Kompleksowe i zintegrowane traktowanie interkomu DLACZEGO? BO OFERUJEMY INTERKOM + BEZBIECZEŃSTWO DLA NASZYCH KLIENTÓW O NAJWYŻSZEJ JAKOŚCI O NAJWIĘKSZEJ SWOBODZIE (ROZMOWA GŁOŚNOMÓWIĄCA) O NAJSZYBSZYM SPOSOBIE ROZMOWY PUSH TO TALK NACIŚNIJ I MÓW CZYLI PODSTOWOWEJ ZASADY KOMUNIKACJI W RADIOTELEFONACH 5

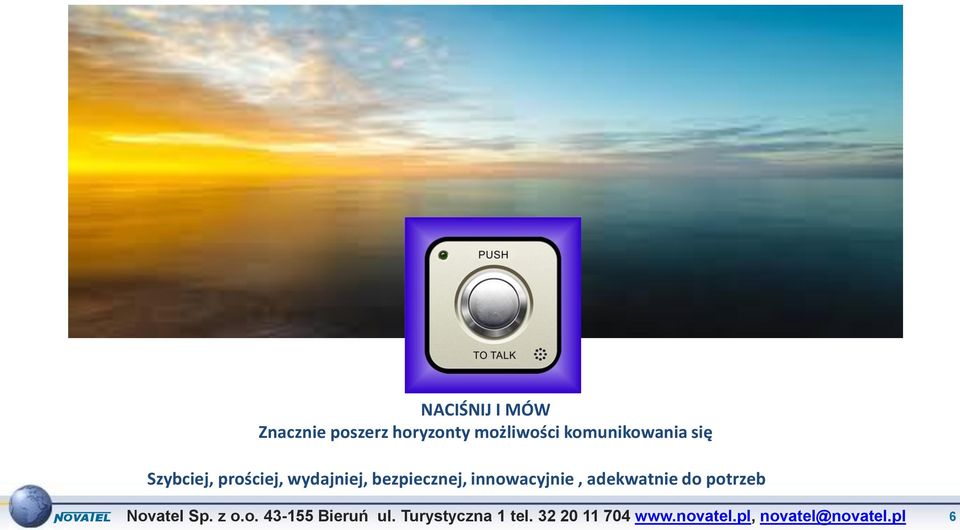

6 TO NACIŚNIJ I MÓW Znacznie poszerz horyzonty możliwości komunikowania się Szybciej, prościej, wydajniej, bezpiecznej, innowacyjnie, adekwatnie do potrzeb 6

7 Przykładowe powiązania zintegrowanego systemu interkomowego Vingtor-Stentofon z innymi systemami: System radiotelefoniczny jako element składowy ZSI (uczestnik unikalnych funkcji użytkowych profibus M-Bus S-Bus modbus BACnet Styki NO/NC Integracja z systemami automatyki za pomocą OPC serwer Microsoft.NET, SNMP, mail, SMS, Syslog, port szeregowy System PA CCTV Stanowisko rozgłoszeniowe Kontrola dostępu do drzwi i bram Sieć transmisji danych Urządzenia WE/WY Interkom Server Czujki alarmowe Systemy Radiotelefoniczne Centrala PABX Telefony przenośne Wizualizacja Stanowisko dyspozytora Służby alarmowe/ratunkowe 7

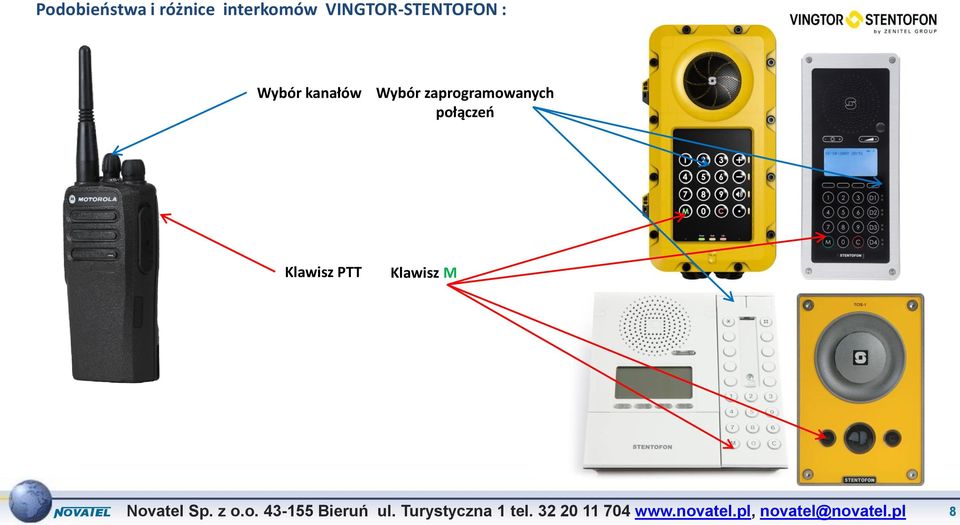

8 Podobieństwa i różnice interkomów VINGTOR-STENTOFON : Wybór kanałów Wybór zaprogramowanych połączeń Klawisz PTT Klawisz M 8

9 Podobieństwa ułatwiają a różnice radiotelefonów i interkomów VINGTOR-STENTOFON przemawiają za integracją tych systemów - Znaczne powiększenie zasięgu - Odciążenie kanału radiowego - Znacznie zwiększona funkcjonalność w ramach DWÓCH systemów W znaczącej części personalne urządzenie komunikacji Redukcja hałasu osiągana dzięki dodatkowym akcesoriom Akustyczne pasmo: do 3000Hz Natychmiastowe połączenie głosowe Klasa IP 65 (IP 66) W znaczącej części ogólnodostępne urządzenie komunikacji Głośność do 105 db Programowalna Aktywna Redukcja Hałasu Urządzenia wandaloodporne Akustyczne pasmo: do 7000Hz Interfejsy VoIP Bezpośrednie Interfejsy VoIP Samo testowanie sytemu elektryczne akustyczne 9

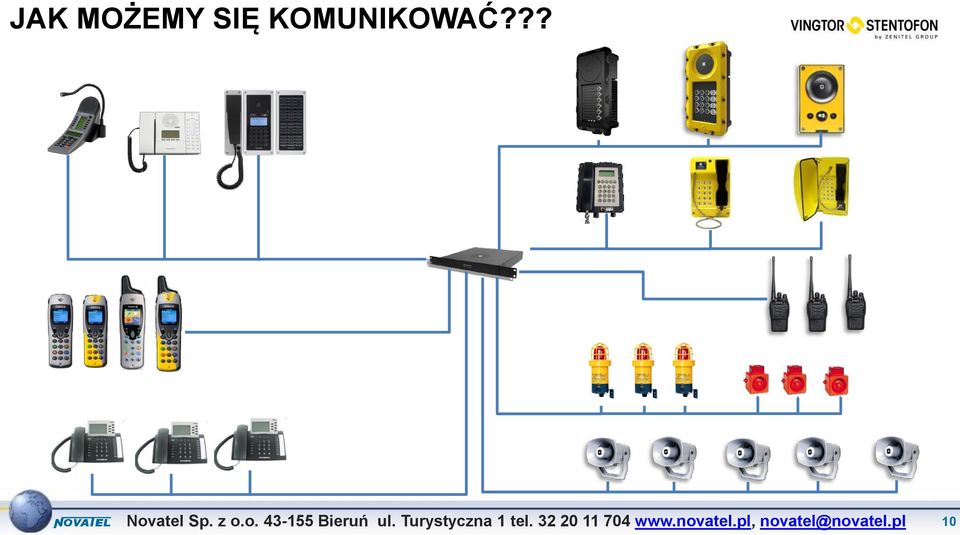

10 JAK MOŻEMY SIĘ KOMUNIKOWAĆ??? 10

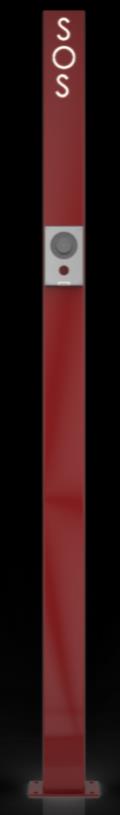

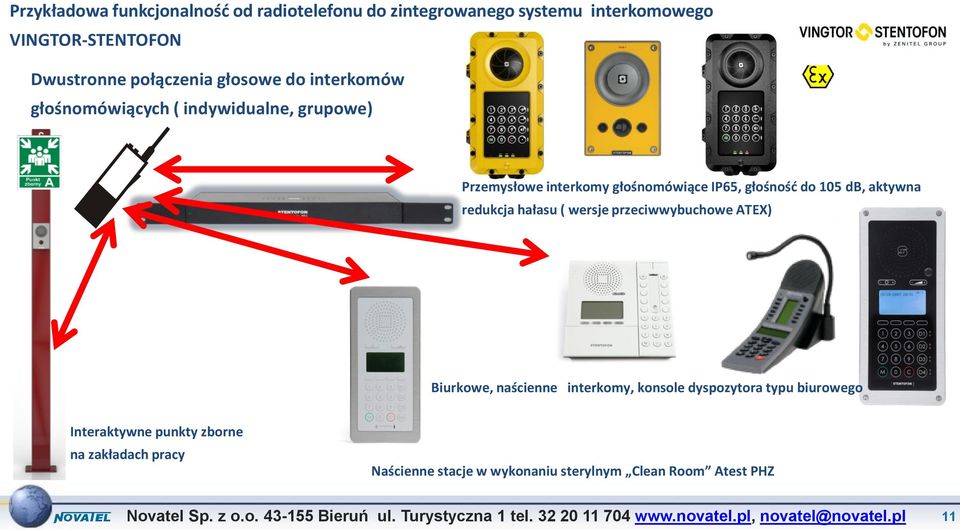

11 Przykładowa funkcjonalność od radiotelefonu do zintegrowanego systemu interkomowego VINGTOR-STENTOFON Dwustronne połączenia głosowe do interkomów głośnomówiących ( indywidualne, grupowe) Przemysłowe interkomy głośnomówiące IP65, głośność do 105 db, aktywna redukcja hałasu ( wersje przeciwwybuchowe ATEX) Biurkowe, naścienne interkomy, konsole dyspozytora typu biurowego Interaktywne punkty zborne na zakładach pracy Naścienne stacje w wykonaniu sterylnym Clean Room Atest PHZ 11

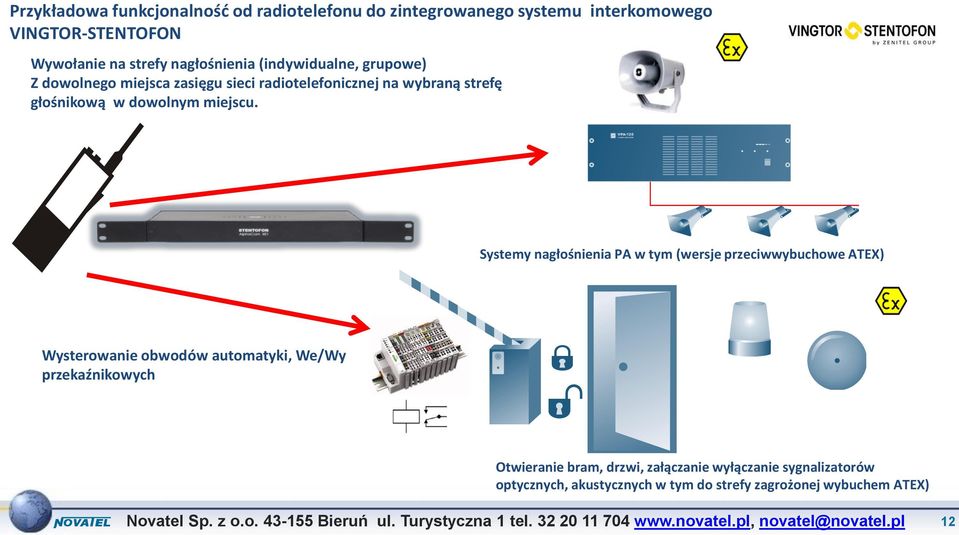

12 Przykładowa funkcjonalność od radiotelefonu do zintegrowanego systemu interkomowego VINGTOR-STENTOFON POWER AMPLIFIER Wywołanie na strefy nagłośnienia (indywidualne, grupowe) Z dowolnego miejsca zasięgu sieci radiotelefonicznej na wybraną strefę głośnikową w dowolnym miejscu. VPA-120 Systemy nagłośnienia PA w tym (wersje przeciwwybuchowe ATEX) Wysterowanie obwodów automatyki, We/Wy przekaźnikowych Otwieranie bram, drzwi, załączanie wyłączanie sygnalizatorów optycznych, akustycznych w tym do strefy zagrożonej wybuchem ATEX) 12

13 Przykładowa funkcjonalność od zintegrowanego systemu interkomowego VINGTOR-STENTOFON do systemu radiotelefonicznego (SYSTEMY NAGŁOŚNIENIA PA) Komunikaty, sygnały ostrzegawcze (wcześniej nagrane) lub ON LINE, uaktywnienie automatycznie lub manualnie transmitowane do urządzeń stacjonarnych (interkomy) nagłośnienie oraz radiotelefonów (noszonych, bazowych, przewoźnych) Automatyka przemysłowa AlphaCom XE Uwaga gorąca tafla szkła proszę odsunąć się od linii produkcyjnej Uwaga gorąca tafla szkła proszę odsunąć się od linii produkcyjnej Uwaga gorąca tafla szkła proszę odsunąć się od linii produkcyjnej 13

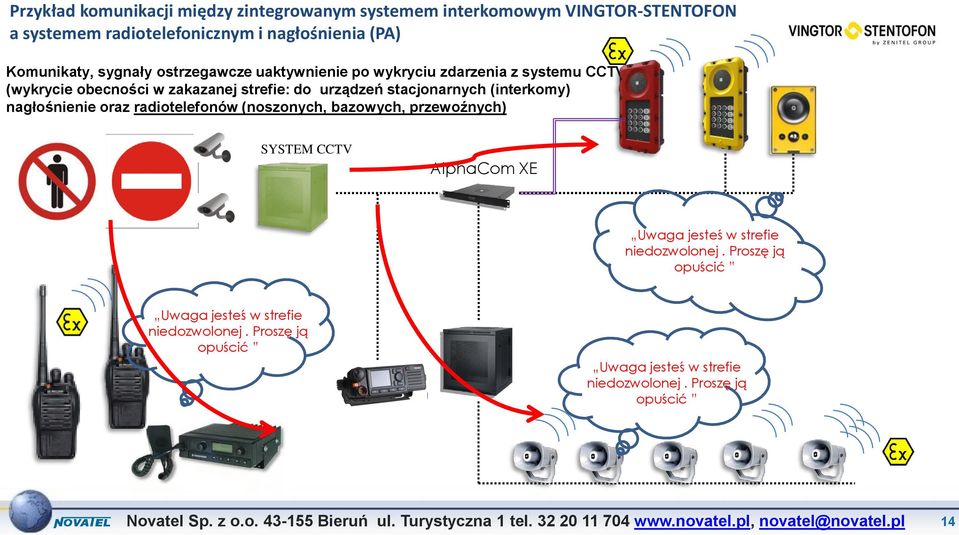

14 Przykład komunikacji między zintegrowanym systemem interkomowym VINGTOR-STENTOFON a systemem radiotelefonicznym i nagłośnienia (PA) Komunikaty, sygnały ostrzegawcze uaktywnienie po wykryciu zdarzenia z systemu CCTV ( (wykrycie obecności w zakazanej strefie: do urządzeń stacjonarnych (interkomy) nagłośnienie oraz radiotelefonów (noszonych, bazowych, przewoźnych) SYSTEM CCTV AlphaCom XE Uwaga jesteś w strefie niedozwolonej. Proszę ją opuścić Uwaga jesteś w strefie niedozwolonej. Proszę ją opuścić Uwaga jesteś w strefie niedozwolonej. Proszę ją opuścić 14

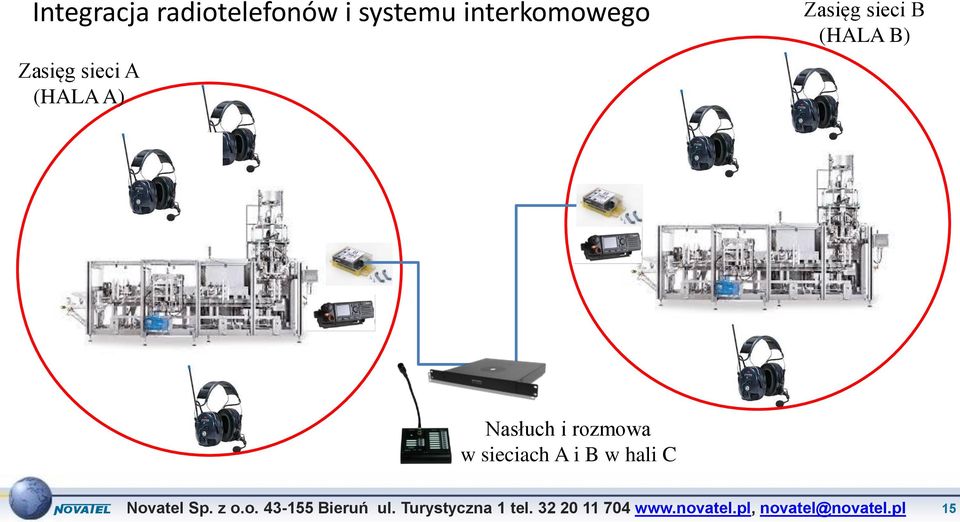

15 Integracja radiotelefonów i systemu interkomowego Zasięg sieci A (HALA A) Zasięg sieci B (HALA B) Nasłuch i rozmowa w sieciach A i B w hali C 15

16 WYBRANI PARTNERZY DLA INTEGRACJI SYSTEMU INTERKOMOWEGO Z RADIOTELEFONICZNYMI 16

17 DZIĘKUJĘ ZA UWAGĘ AdamGregorczyk Jeżeli chcesz rozmawiać to porozmawiaj z nami NOVATEL Sp. z o.o. ul. Turystyczna Bieruń tel.: fax.: www: novatel@novatel.pl 17
