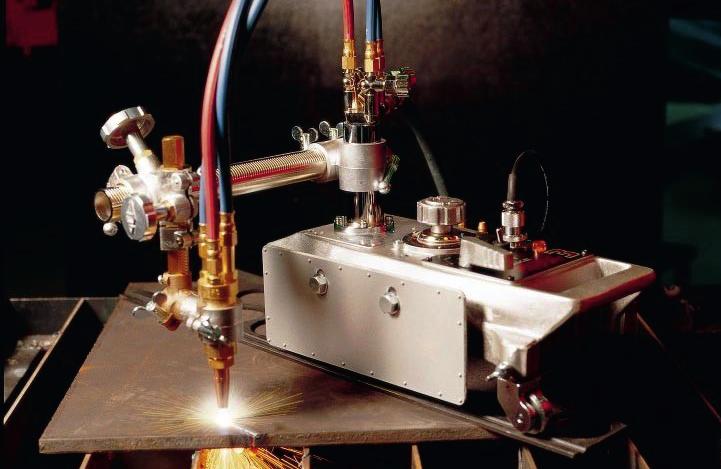

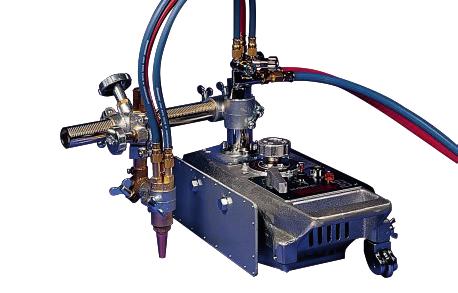

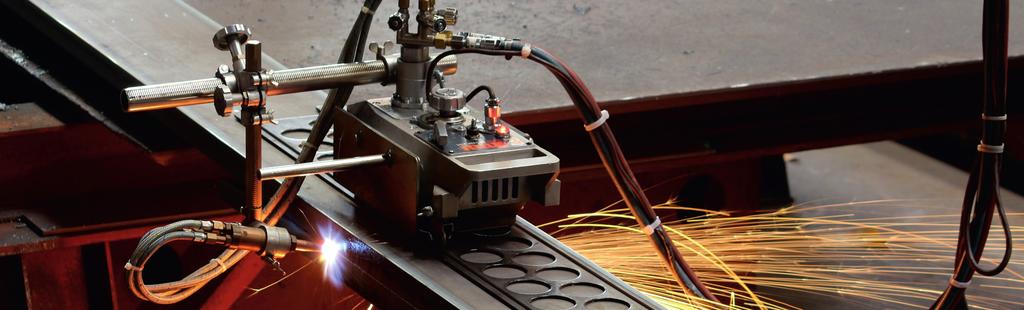

1 Cutting machine IK2 MAX3 Wielozadaniowa przenośna przecinarka Cechy i zalety Maksymalna niezawodność w większości środowisk o dużym obciążeniu Odporny na działanie wysokich temperatur i skoków napięcia, maksymalny mechanizm napędowy zapewnia stały ruch. IK2 Max3 to niewiarygodnie wytrzymały palnik, który został zebrał wysokie notowania wśród przenośnych maszyn do cięcia tlenowego. Konstrukcja nadwozia jest usystematyzowana, aby można było pracować na rożnych płaszczyznach i zaspokajać potrzeby cięcia plazmowego oraz automatycznego spawania. Każdy element posiada funkcjonalne opracowanie jako niezależna jednostka. Maszyna posiada szeroki wybór asortymentu, który jest do dyspozycji klienta w celu stworzenia systemu idealnego dla indywidualnych potrzeb. System podwójnych stożków Zapewnia niezwykle płynne przejście, szybką regulację prędkości i stałą prędkość jazdy, co w efekcie daje słynne ostre i szybkie cięcia IK2 Max Wybór akcesoriów i opcji Posiada szeroką gamę opcji, które sprawiają, że maszyna jest odpowiednia dla różnych potrzeb związanych z cięciami Wybór zestawów palników oraz szyn Każdy zestaw palników jest specjalnie zaprojektowany w celu zapewnienia maksymalnych rezultatów. Uniwersalność Maszyna jest przygotowana do cięcia tlenowego, cięcia plazmowego lub spawania. IK2 Max3 zapewnia maksymalną wydajność, wszechstronność oraz wydajność.

2 Korpus Oryginalny Od 95 roku, kiedy pierwszy model został wydany w Japonii, seria Koike IK2 jest poddawana najwyższym wymogom jakości w obróbce płyt. Dzisiaj najnowocześniejszy, IK2 Max3 szóstej generacji wyposażony jest w bezstopniowy napęd podwójnych stożków, które zwiększają niezawodność podczas cięcia. Elektryczne i mechaniczne komponenty, smar, lutowanie i okablowanie są starannie dobierane, aby zapewnić bezpieczeństwo oraz długą żywotność w najcięższych warunkach pracy. Pierwsza generacja Japonia 95 rok Bezstopniowy system napędu podwójnych stożków Mechanizm kontroli prędkości IK2 Max3 stosuje bezstopniowy system napędu podwójnych stożków, opracowany przez firmę KOIKE. Posiada on silnik skraplacza, który obraca się ze stałą prędkością ( obr / 50Hz), w celu zapobiegnięcia wystąpienia problemów związanych z przegrzaniem i napięciem. Wał napędowy Ślimak Ponieważ urządzenie nie posiada reduktora, nie słychać ani nie czuć żadnego hałasu czy wibracji podczas pracy w tle. Napęd Maksymalna masa załadunku wynosi 50 kg przy całkowitym zużyciu silnika smaru, lutowaniu w wysokiej temperaturze i minimalnym zużyciu mocy. IK2 Max3 jest niezawodną i trwałą przecinarką do wielozadaniowej Oś napędu pracy. Kierownica Silnik skraplacza obraca się ze stałą niską prędkością co zapewnia trwałość łożyska i utrzymanie dobrego stanu maszyny przez długi czas. Silnik Wentylator Bezstopniowy system napędu podwójnych stożków Mechanizm regulacji tarcia Wybór maszyn W IK2 Max3 dostępne są trzy różne modele. IK2 Max3 IK2 Max3S IK2 Max3ML Standard mm/min. 800 mm/min, mm/min mm/min. Nadaje się przy większości zastosowań do cięcia i spawania. Większa prędkość 80 Podwójny zakres prędkości. Odpowiednie do cięcia plazmowego. Mała prędkość Nadaje się do cięcia grubych płyt i ukosowania. (prędkość wskazana powyżej wynosi 50 Hz) 3

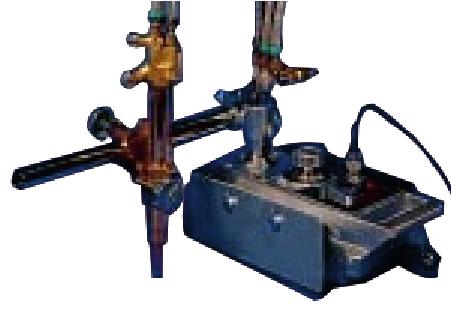

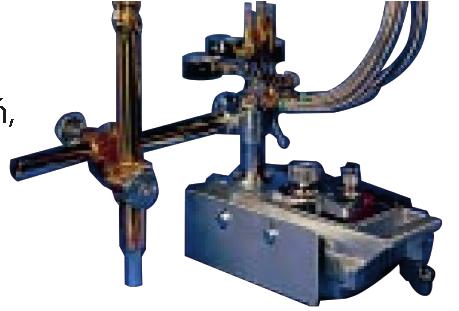

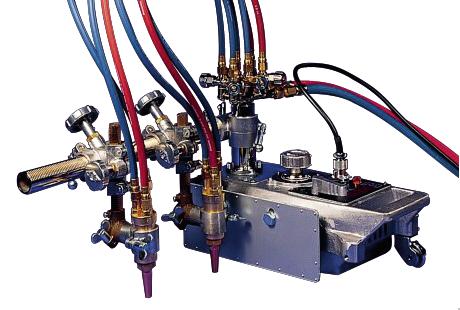

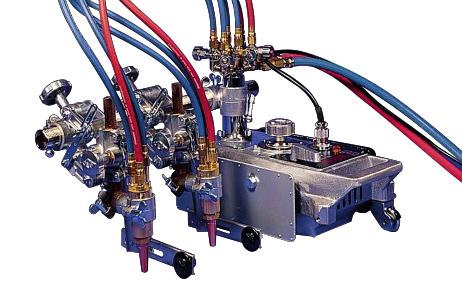

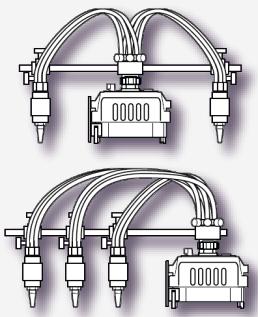

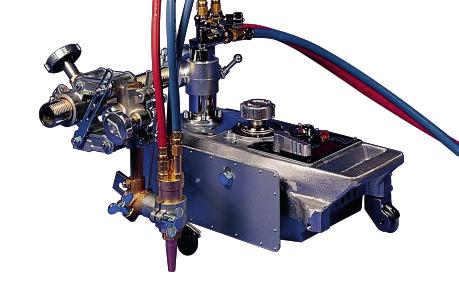

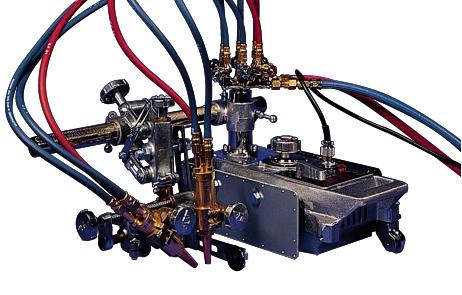

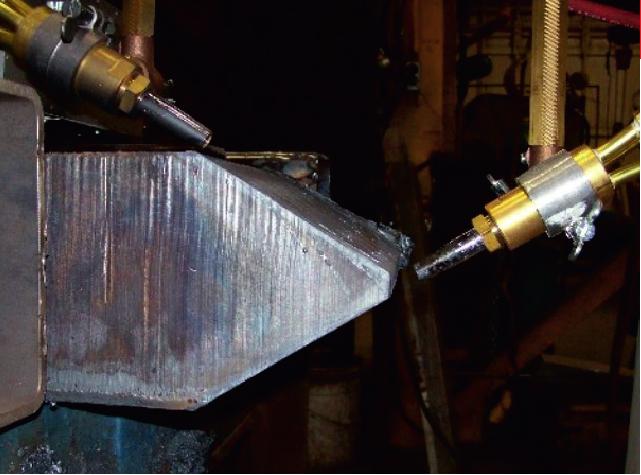

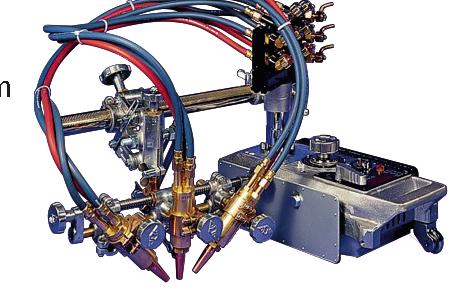

3 Cutting machine Zestaw palników Zestaw palników do cięcia tlenowopaliwowego S00 Zestaw palników SP00 Zestaw palników Standardowy zestaw jednego palnika palnik z mechanicznym automatycznym czujnikiem wysokości palnika S200 Zestaw palników SP200 Zestaw palników Standardowy zestaw dwóch palników 2 palniki z mechanicznym automatycznym czujnikiem wysokości palnika znajdującym się na każdej jednostce SP300 Zestaw palników SP400 Zestaw palników 2 palniki z mechanicznym automatycznym czujnikiem wysokości palnika 3 palniki z automatycznym Utrzymuje kąt 2 palników do dokładnego ukosowania osi Y i X Utrzymuje kąt 3 palników przy czujnikiem wysokości palnika ukosowaniu osi Y, X i K L00 Zestaw palników EPOCH300/600 Zestaw palników Palniki przeznaczone do ciężkich zadań, Bezpieczna zamiana palników, tnące do 300 mm grubości płyty. Chłodzony wodą przeznaczona do cięcia do 600 mm grubość płyty Chłodzony wodą Dla gazu propanowego Zestaw palników S00 SP00 S200 SP200 SP300 SP400 L00 Numer ewidencyjny mm 00 mm 300 mm 300 mm 600 mm Tip mixing Out mixing Max. Grubość cięcia (jednego palnika) Ilość palników Mieszanie gazu EPOCH300 EPOCH600 Mechaniczny czujnik wysokości Standardowa długość rury (mm) Pionowy nacisk palnika Długa rura Długi belka do wsunięcia Zawór do klapy Wstępnie ustawiony zawór odcinający Typ cięcia Dodatkowe akcesoria palnika : possible

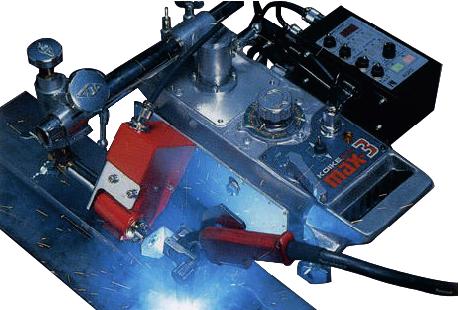

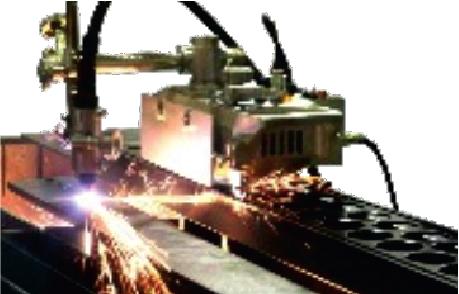

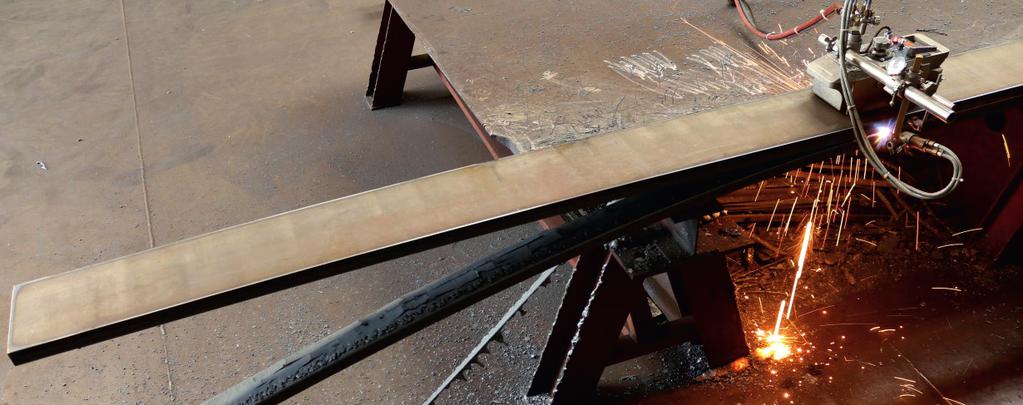

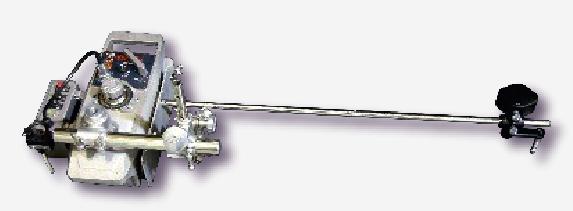

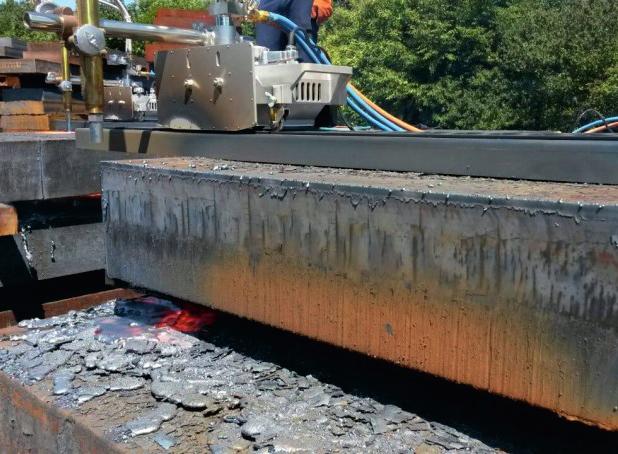

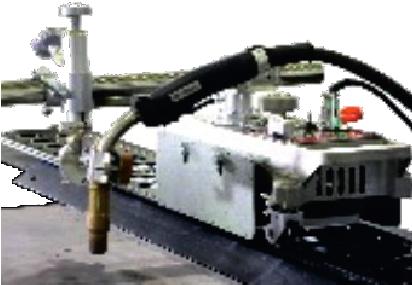

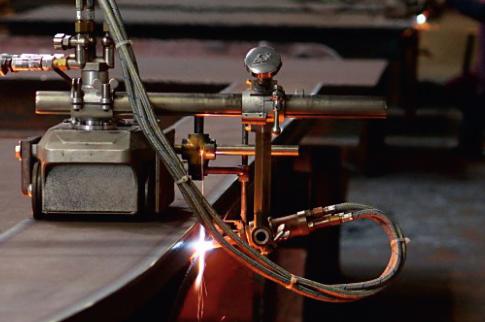

4 S200 Zestaw palników z obsługą długiej belki do wsunięcia S00 Zestaw palników S00 z opcją długiej belki Jednostka tnąca WU2 S00 z opcją długiej belki i zestawem do ukosowania EPOCH Zestaw palników z ciężką szyną S00 Zestaw palników S00 Zestaw palników z opcją długiej belki i prowadnicą liniową S00 Zestaw palników z opcją długiej belki Cięcie plazmowe, zestaw palników do spawania i podobne akcesoria Zestaw palników IK2 MP00 Zestaw do spawania Dla średnicy palnika 35 mm Tylko zestaw palników Pilot zdalnego sterowania plazmowego Do zgrzewania bezpośredniego Tylko zestaw palników sprzedawany osobno (sterownik FRIII) Jednostka tkacka WU2 Kontroler FRIII Zespół tkający do IK2 Max3, Do cięcia plazmowego lub spawania Funkcja opóźnienia łuku Jednocześnie kontroluje sterowanie zawiera jednostkę tkacką, rurę oraz kontroler IK2 Max3 i źródło mocy Zestaw palników / kontroler IK2 MP00 Jednostka tkacka WU2 FRIII Kontroler Numer ewidencyjny BUA (220V) BUB0553 (0V) Napięcie podczas AC 220V pracy AC 0 V Ř 35 mm Ř 6 20 mm Ř 6 20 mm 350 Cięcie plazmą Ciągłe spawanie Spawanie tkackie Średnica zacisku palnika Długość prętu (mm) Podanie : possible

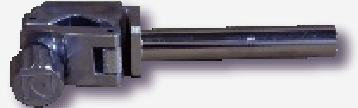

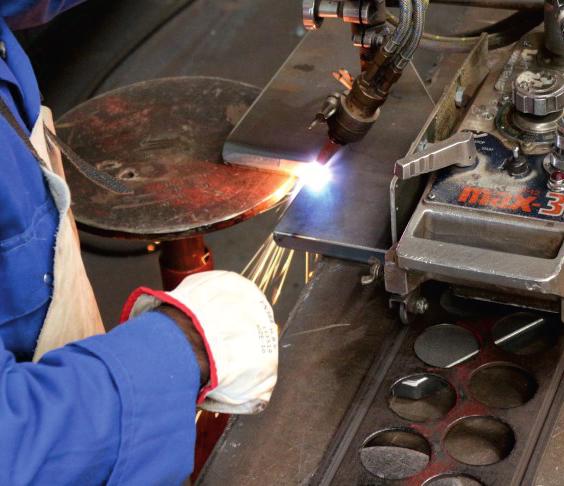

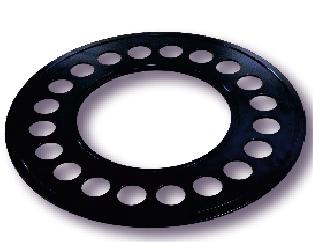

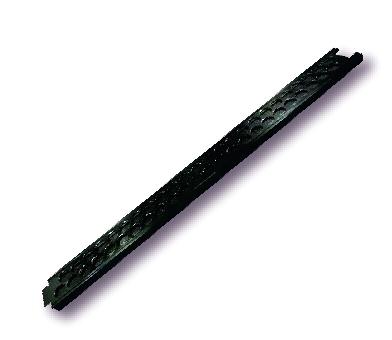

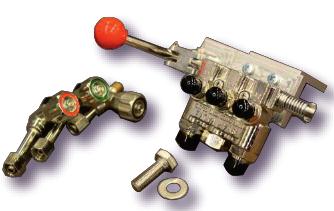

5 Cutting machine Akcesoria Dodatkowe akcesoria Szyna standardowa 800 mm Okrągła szyna tnąca Rozsuw szyny 800 mm Zbudowana ze specjalnej stali, aby zapewnić długi czas użytkowania średnica cięcia Ø mm(wewnątrz); Ø770 (na zewnątrz) Zalecana przeciwwaga Ciężka szyna 800 mm Rozbudowana, solidna szyna strukturalna która się nie gnie Zalecana podczas cięcia grubej płyty powyżej Przedłużki Przedłużają przesuw palnika w górę / w dół, używane podczas cięcia z boku płyty Dostępne w różnych długościach Osprzęt do cięcia okręgu średnica cięcia Ø mm Rolka prowadnicy krawędzi płyty Umożliwia cięcie ukośne bez szyny śledzącej krawędź płyty Tylko do cięcia liniowego Długa rura ramienna Długie rury ramienne umożliwiają różne pozycjonowanie palnika Dostępne w różnych długościach Zawory zatrzymania Włączanie / wyłączanie jednorazowego gazu aktynowego 2 modele; pojedynczy lub podwójny palnik Uchwyt skosu Dokładne cięcie ukosów za pomocą wskaźnika kąta Wycięcie ukosu bez nachylenia palnika Zestaw węża zaporowego Zestaw arrestorów z metalowym wężem Zawiera 3krotne zabezpieczenie przed zwarciem i 3x metalowe węże Uchwyt palnika MIG Prosty uchwyt na palnik spawalniczy, średnica zacisku Ø6 20mm Pasuje do palnika S00 lub SP00 przez wymianę dyszy do cięcia tlenowopaliwowego Zawór klapowy typu B Włączanie / wyłączanie gazu jednorazowego Zwiększa produktywność poprzez wyeliminowanie dostosowania płomienia do każdego cięcia Przyłącze podwójnego palnika Umożliwia 2palnikowe równoległe cięcie dzięki przymocowaniu palników Odległość palnika mm Magnes mocujący szynę Trzyma szynę na miejscu Rozsuwany stojak Podstawa 05 mm

6 Akcesoria Nr Seryjny# IK2 Standardowa szyna 800mm IK2 Wzmocniona szyna 800 mm IK2 Max3 Szyna do cięcia otworów 3040 Prowadnik do cięcia otworów 9000 Rolka prowadnicy krawędzi płyty Skonfigurowany zawór stopu Zawór zamykający typu B T palnik palnik Palnik do ukosowania ON002 Złączka podwójnego palnika Magnes do zamocowania szyny ON00 D600 Uchwyt palnika MIG Transformator AC230V 42V Transformator AC230V 0V 9000 Akcesoria Nr Seryjny# 45 mm (standard) Długa belka przesuwna 250 mm mm mm mm mm 3032 Długa rura ramienna 000 mm mm mm Stojak 80 mm (standard) mm Zestaw odciągów zaporowych 600 mm węże na życzenie 900 mm węże na życzenie Specyfikacja techniczna Specyfikacja Prędkość Hz mm/min IK2 Max3 Standard IK2 Max3S IK2 Hz mm/min mm/min mm/min mm/min mm/min Moc wejściowa AC 220V / AC 0V / AC 42V (+/0%) Grubość cięcia System napędu Silnik Konstrukcja maszyny Skrzynia biegów Maksymalna waga załadunku Wymiary maszyny Zależy od zestawu palników Bezstopniowy System Napędu Podwójnych Stożków Indukcja skraplacza Korpus odlany w aluminium Zamknięta skrzynia biegów, wysoce odporna na przegrzanie i brud 50 kg L430 x W220 x H25 mm mm/min 50 mm/min Waga 0 kg kg kg Typ Zakres dostawy Carriage Model IK2 Max3 Przecinarka IK2 Max3S Przecinarka Nr Seryjny# 42V V V V V V V IK2 Max3ML Przecinarka 42V Zakres dostawy Przecinarka Kabel zasilający Wymienne końcówki Sześciokątne śruby (2 sztuki) Instrukcja obsługi
