1 Firma Handlowo Usługowa TREXAR inz. Mirosław Kiwerc Zory ul. Gwarków 28B/4 śory czerwiec 2010 r Egz. 4 TEMAT: INWESTOR: OBIEKT: Plac zabaw przy ul. Szkolnej w Rudziczce zgodnie z koncepcją Idei zagospodarowania szkolnych placów zabaw i szkolnych Miejsc zabaw dla dzieci młodszych Radosna szkoła szkolny Plac zabaw Mały. GMINA SUSZEC UL. LIPOWA SUSZEC budową placu zabaw Radosna Szkoła ADRES: ul. Woszczycka Rudziczka dz. nr 717/51 FAZA: PROJEKT BUDOWLANY OŚWIADCZENIE PROJEKTANTA: Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. Dz. U. Nr 156 z 2006r. poz z późniejszymi zmianami) niniejszym oświadczamy, Ŝe projekt budowlany został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. ZESPÓŁ AUTORSKI: branŝa architektoniczna arch. Dariusz Zniszczoł upr. nr 62/06/SLOKK/II inŝ. Mirosław Kiwerc

2 SPIS ZAWARTOŚCI OPRACOWANIA NR ROZDZIAŁU TYTUŁ ROZDZIAŁU NR STRONY Strona tytułowa 1 Spis zawartości opracowania 2 I CZĘŚĆ OPISOWA - Architektoniczno- budowlana 3 1. Informacje ogólne Podstawa opracowania Zakres opracowania Inwestor Adres inwestycji Jednostka wykonująca opracowanie 3 2. Etapowanie inwestycji 4 3. Informacja o zagospodarowaniu terenu 4 4. Lokalizacja placu zabaw 4 5. Projektowane nawierzchnie Projektowane elementy zagospodarowania terenu Informacja dotycząca bezpieczeństwa i ochrony zdrowia (BiOZ) Uwagi końcowe Załączniki uprawnienia projektantów i zaświadczenia o przynaleŝności do izby zawodowej 10. Mapa orientacyjna Mapa zasadnicza 16 II. CZĘŚĆ RYSUNKOWA. l.p NAZWA RYSUNKU SKALA NR RYSUNKU 1. Plan zagospodarowania terenu skala 1:500 Z Plan sytuacyjny Zagospodarowanie placu zabaw skala 1:100 A Plac zabaw Zestaw playo Alicante skala 1:50 A Plac zabaw Mostek tybetański skala 1:25 A Plac zabaw Platforma do skakania skala 1:25 A Plac zabaw - Poprzeczka do balansowania skala 1:25 A Plac zabaw Poprzeczka do wspinania skala 1:25 A Plac zabaw Zestaw gimnastyczny ścieŝka zdrowia skala 1:50 A Plac zabaw - Ławka skala 1:50 A Plac zabaw - Płot skala 1:100 A

3 I CZĘŚĆ OPISOWA- Architektoniczno- budowlana 1. INFORMACJE OGÓLNE 1.1 PODSTAWA OPRACOWANIA Umowa z Inwestorem Pomiary i wizje w terenie Ustawa z dn. 07 lipca 1994r. Prawo budowlane z p. zmianami Rozporządzenie Ministra Infrastruktury z dn. 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75 z dn. 15 czerwca 2002r.) z p. zmianami Rozporządzenie MSWiA z dnia 16 czerwca 2003r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy Rozporządzenie Rady Ministrów z dnia 7 lipca 2009 r w sprawie form i zakresu finansowego wspierania organów prowadzących w zapewnieniu bezpiecznych warunków nauki, wychowania i opieki w klasach I-III szkół podstawowych i ogólnokształcących szkół muzycznych I stopnia. 1.2 ZAKRES OPRACOWANIA - opracowanie branŝy architektoniczno - budowlanej 1.3 INWESTOR - GMINA SUSZEC UL. LIPOWA SUSZEC 1.4 ADRES INWESTYCJI - ul. Woszczycka Rudziczka dz. nr 717/ JEDNOSTKA WYKONUJĄCA OPRACOWANIE - F.H.U. TREXAR 3

4 2. Etapowanie Inwestycji: Przewiduje się wykonanie całości inwestycji według uznania Inwestora. Zadanie moŝe zostać podzielone na etapy z zachowaniem kolejności robót. 3. Informacja o zagospodarowaniu terenu Teren przewidziany pod inwestycję stanowi własność Gminy Suszec i zlokalizowany jest na terenie Zespołu Szkolno-Przedszkolnego w Rudziczce przy ul. Woszczyckiej nr 20. Główne wejście i brama wjazdowa zlokalizowane są od strony zachodniej. Dojście do projektowanego obiektu zapewnia ciąg pieszy. Szkolny plac zabaw zostanie usytuowany na terenie placu szkolnego, który nie jest zagospodarowany i znajduje się w sąsiedztwie boisk szkolnych. Boiska podzielone są na boisko do piłki noŝnej, do piłki ręcznej, do koszykówki i bieŝnię do skoku w dal. Plac szkolny i boiska są ogrodzone, trawiaste, odpowiednio nasłonecznione, obsadzone ozdobnymi krzewami i stanowią wspólny teren wokół budynku szkolnego. Wymiary terenu niezagospodarowanego i przeznaczonego na szkolny plac zabaw wynoszą 250m2. Zagospodarowanie terenu przedstawia rysunek Z Lokalizacja placu zabaw Plac zabaw Wesoła Szkoła zaprojektowano dla lokalizacji na działkach nr 717/51 połoŝonych w Suszcu na terenie Zespołu Szkolno-Przedszkolnego w Rudziczce przy ul. Woszczyckiej nr 20 w sąsiedztwie boisk szkolnych. Boiska podzielone są na boisko do piłki noŝnej, do piłki ręcznej, do koszykówki i bieŝnię do skoku w dal. Projektowany plac zabaw dla dzieci usytuowany jest na terenie o kształcie prostokąta o bokach 15 m x 16 m. pow. 240 m 2 w odległościach od innych obiektów podanych na planie sytuacyjnym. Plac zabaw ogrodzony jest płotem o wys. 130 cm z paneli ogrodzeniowych w ramie z kształtowników stalowych, słupki z profila zamkniętego 50x50 mm. Wejście odbywa się poprzez furtkę wejściową o szerokości 100 cm usytuowaną w ogrodzeniu. Nowopowstały plac zabaw zostanie zgodnie z załoŝeniami projektu przeznaczony dla dzieci klas I-III. UmoŜliwi on dzieciom podejmowanie róŝnorodnej aktywności fizycznej, mającej na celu wszechstronny rozwój sprawności motorycznej dziecka. Plac zabaw będzie znajdował się w sąsiedztwie boisk szkolnych, co umoŝliwi prowadzenie zabaw i gier ruchowych lub zbudowania toru przeszkód. Będzie wykorzystany podczas zajęć dydaktycznych oraz w czasie wolnym od zajęć, w soboty i niedziele, wspólnie z rodzicami lub opiekunami. 4

5 Na placu zabaw zostaną zainstalowane następujące urządzenia zabawowe:. Zestaw playo Alicante, Mostek Tybetański, poprzeczki do balansowania, poprzeczki do wspinania platforma do skakania, zestaw gimnastyczny ścieŝka zdrowia, ławeczki, kosze na śmieci, wieszaki wolnostojące. KaŜdy element placu będzie posiadał tablicę informacyjną zawierającą instrukcję uŝytkowania. 5. PROJEKTOWANE NAWIERZCHNIE 5.1. WYKONANIE PRAC PRZYGOTOWAWCZYCH I ZIEMNYCH Zebranie warstwy humusu, wykonanie koryta, rozplantowanie i wywiezienie nadmiaru ziemi z wykopów, obsianie trawą KONSTRUKCJA NAWIERZCHNI PLACU ZABAW a) Podbudowa PodłoŜe gruntowe powinno spełniać warunki nośności o klasyfikacji G1 wg Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dn r. JeŜeli istniejące podłoŝe nie spełnia w/w warunków naleŝy zastosować odpowiednią wymianę gruntu lub wzmocnienie tak, aby uzyskać grupę nośności G1. Wykonanie podbudowy pod nawierzchnię syntetyczną podbudowa z kruszywa łamanego lub naturalnego o ciągłym uziarnieniu 0/31,5mm grubość warstwy 15 cm. po zagęszczeniu, piasek zwykły do Id>0,5 grubości 5 cm po zgęszczeniu. Spadek 1,5 % (w szczególnych przypadkach dopuszcza się spadek wielostronny, jednakŝe nie mniejszy niŝ 1,5%, po konsultacji z projektantem b) Nawierzchnia syntetyczna z granulatu gumowego Nawierzchnię stosuje się na placu zabaw w strefach bezpieczeństwa poszczególnych urządzeń zabawowych, odpowiednia do stosowania na placach zabaw dla dzieci, amortyzująca upadki. Cechy wymagane nawierzchni: - chroni przed urazami amortyzując upadki, - przesiąkalna i antypoślizgowa, - szybka i prosta w montaŝu, - posiadająca atest PZH 5

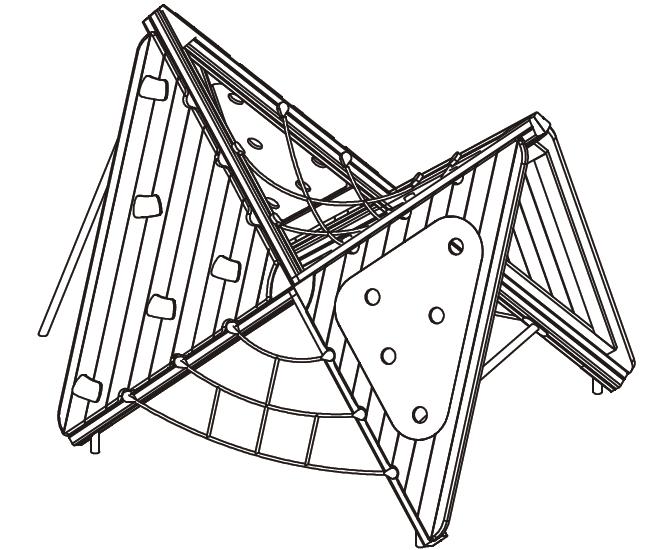

6 Nawierzchnia syntetyczna z granulatu gumowego płyty o wymiarze 50 x 50 x 5,5 cm. w kolorze Kolorystyka nawierzchni niebieska i pomarańczowa. Krańce zewnętrzne zabezpieczone oporem w postaci betonowego obrzeŝa trawnikowego 20x6x50 cm 6. Projektowane elementy zagospodarowania terenu 6.1. WyposaŜenie placu zabaw. Zestaw playo Alicante, 6

7 Mostek Tybetański, Poprzeczki do balansowania, 7

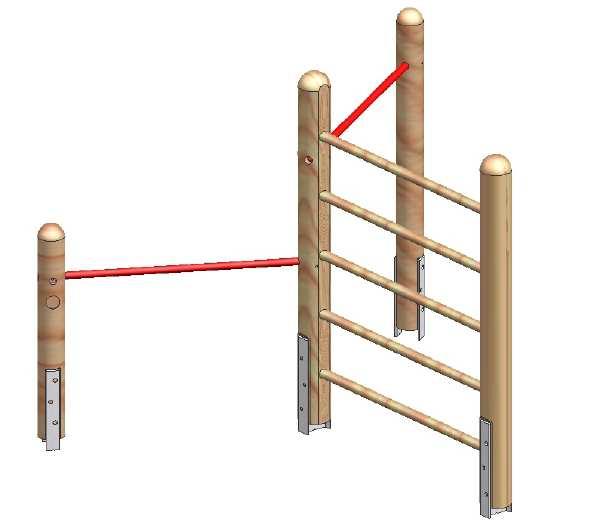

8 Poprzeczki do wspinania Platforma do skakania, 8

9 Zestaw gimnastyczny ścieŝka zdrowia, Ławeczki, 9

10 6.2. Urządzenie zabawowe Podstawowe wymagania dla urządzeń. Urządzenia wykonane z elementów metalowych ocynkowanych dwustronnie metodą ogniową lub wykonane ze stali nierdzewnej. Śruby łączące elementy wykonane ze stali nierdzewnej V2A. Elementy metalowe ocynkowane malowane lakierem akrylowym (strukturalnym) wg wzornika kolorów RAL. W skład kaŝdego elementu wchodzi prefabrykat fundamentowy ułatwiający montaŝ. Materiały uŝyte do produkcji urządzeń powinny w przyszłości mieć moŝliwość powtórnego wykorzystania. Deski wytworzone z tworzyw pochodzących z recyklingu. Urządzenia powinny posiadać minimum dwuletnią gwarancję i być dostosowane do wymagań znaku bezpieczeństwa. Muszą posiadać wysoką odporność na wpływ warunków atmosferycznych (deszcz, słońce, śnieg) jak i równieŝ wysoką odporność na uszkodzenia mechaniczne (uderzenia, obciąŝenia). Układ urządzeń zaprojektowano tak aby strefy bezpieczeństwa poszczególnych urządzeń nie zachodziły na siebie oraz aby nie znajdowała się w ich obrębie Ŝadna przeszkoda. Wszystkie urządzenia zainstalowane na projektowanym placu zabaw zostaną posadowione na prefabrykowanym fundamencie zgodnie z instrukcją montaŝu dostarczoną przez producenta urządzeń. Prefabrykowany fundament jest częścią składową całego urządzenia, dostarczany przez producenta danego urządzenia. 6.3 Regulamin W ramach placu zabaw projektuje się umieszczenie regulaminu placu jako wolnostojącą stalową konstrukcję wykonaną z rur DN 49 mm ocynkowanej i malowanej farbą strukturalną w kolorze zielonym, tablica wg wzorca A 8 wesoła szkoła. 6.4 Ogrodzenie Ogrodzenie stanowią słupy stalowe ocynkowane z profila zamkniętego (50*50*4) o rozstawie co 2,1m rozłoŝone po obwodzie. Pola pomiędzy słupkami wypełnione panelami ogrodzeniowymi, wykonane z kształtowników stalowych (kątownik równoramienny 50*50*4) wypełnione siatką z prętów stalowych, pionowych ø 5, poziomych ø 6 mm, w rozstawie 5 cm. Wysokość panela ogrodzeniowego 130 cm. Słupy osadzone na fundamentach betonowych 30*30 cm na głębokości posadowienia 0,80 m poniŝej terenu (rys nr A-9). W części ogrodzenia umieszczone zostały furtka wejściowa o szerokości 100 cm. Przebieg ogrodzenia przedstawia rysunek A-1. Kolorystyka ogrodzenia wokół placu zabaw

11 6.4 Zieleń Projektowana zieleń do obsadzeń trawników naleŝy uŝyć mieszanki trawnikowej zawierającej rajgras Zapewni to większą odporność na wydeptywanie. Nasadzenia krzewów ozdobnych oraz Ŝywopłotu - rysunek A Kosze uliczne MontaŜ 3 koszy na śmieci o pojemności 35l przewidziano w bezpośrednim sąsiedztwie ławek 6.6 Ławka (5 szt.) Siedzisko i oparcie wykonane z drewna sosnowego klasy 1-2 o grubości 48 mm W komplecie prefabrykaty fundamentowe umoŝliwiające montaŝ. 11

12 7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ) Przedmiotowa inwestycja nie wymaga sporządzenia szczegółowego planu bezpieczeństwa i ochrony zdrowia ze względu na fakt, iŝ występuje niewielki stopień skomplikowani i złoŝoności tejŝe inwestycji. Zastosowanie się do podstawowych zasad bhp w zupełności wystarczy do prawidłowego wykonania wszelkich prac budowlanych. Roboty powinny być prowadzone przez odpowiednio wyszkolony i upowaŝniony personel z wykorzystaniem w pełni sprawnego sprzętu. Wszystkie materiały zastosowane przy realizacji inwestycji powinny posiadać odpowiednie wymagane atesty dopuszczenia i aprobaty. 8. Uwagi końcowe Materiały uŝyte do prac wykończeniowych powinny odpowiadać wymaganiom ochrony p.poŝ., posiadać aktualne świadectwa dopuszczenia lub aprobaty I.T.B i C.N.B O.P. - MontaŜ urządzeń oraz roboty budowlane wykonywać pod nadzorem osób posiadających odpowiednie uprawnienia po dokładnym zapoznaniu się z projektem. Przy wykonywaniu wykopów pod stopy fundamentów naleŝy zachować szczególną ostroŝność z uwagi na moŝliwość przebiegania sieci Wykładziny powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. Wykonanie i odbiór urządzeń sportowych na podstawie aprobat technicznych ITB, atestów higienicznych, wymogów p.poŝ., warunków technicznych stosowania i Polskich Norm. W trakcie realizacji projektu naleŝy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm. Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami. Jakiekolwiek pytania proszę kierować pod adresem biura wykonującego opracowanie projektu. Wszelkie kopiowanie, powielanie i dokonywanie zmian w projekcie bez zgody autora jest niedozwolone. (Ustawa o prawie autorskim i prawach pokrewnych z dn r.) 12

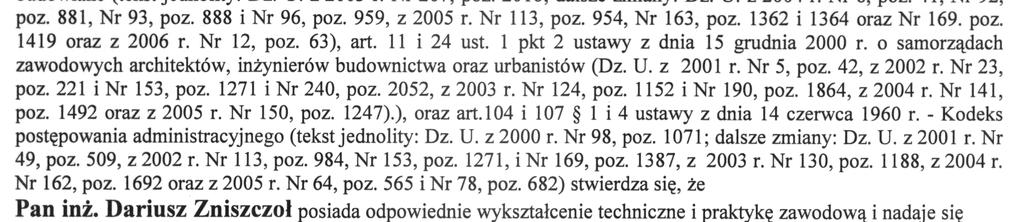

13 9. Załączniki 13
