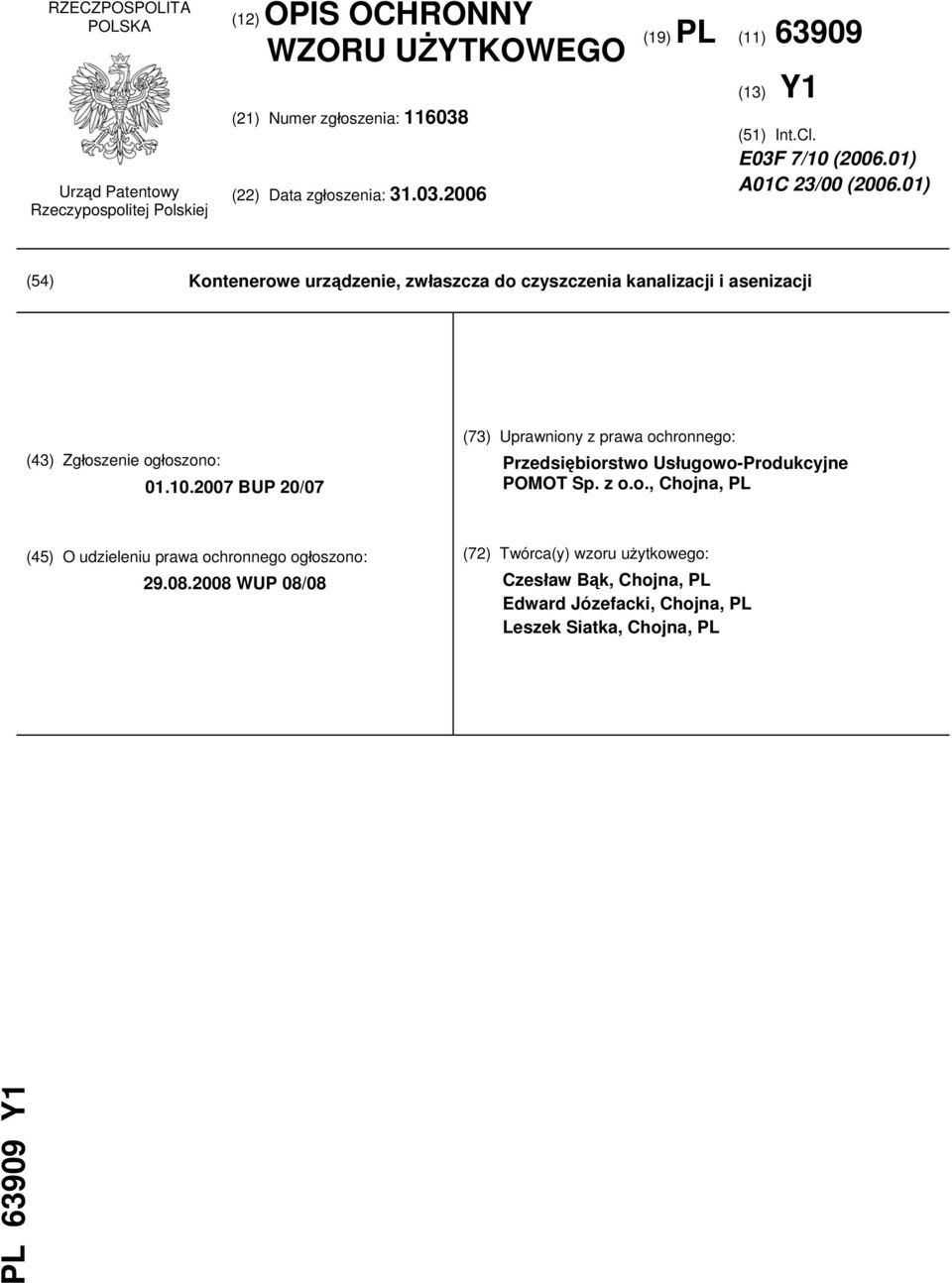

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. E03F 7/10 ( ) A01C 23/00 ( ) (54) Kontenerowe urządzenie, zwłaszcza do czyszczenia kanalizacji i asenizacji (43) Zgłoszenie ogłoszono: BUP 20/07 (73) Uprawniony z prawa ochronnego: Przedsiębiorstwo Usługowo-Produkcyjne POMOT Sp. z o.o., Chojna, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 08/08 (72) Twórca(y) wzoru użytkowego: Czesław Bąk, Chojna, PL Edward Józefacki, Chojna, PL Leszek Siatka, Chojna, PL PL Y1

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest kontenerowe urządzenie, zwłaszcza do czyszczenia kanalizacji i asenizacji. Znane jest kontenerowe urządzenie asenizacyjne zawierające zbiornik w kształcie walczaka, zamocowany na ramie kontenerowej zaopatrzonej w zaczep hakowy oraz rolki jezdne umieszczone pod spodem ramy. Zbiornik ma właz tylny, zasuwy spustowe, przednią i boczną, wskaźnik poziomu cieczy oraz podwieszony na zbiorniku wąż ssawny do zasysania lub spustu nieczystości. Urządzenie jest wyposażone w sprężarkę, przewody oraz armaturę instalacji powietrznej. Urządzenie posiada podciśnieniowy układ napełniania i nadciśnieniowy układ opróżniania zbiornika. Znana jest z opisu patentowego nr PL cysterna asenizacyjna, przeznaczona do transportu i rozlewania gnojownicy. Cysterna ta składa się ze zbiornika osadzonego na podwoziu zaopatrzonego w dolnej części w segmentowy ślimak oraz rozlewacz wirnikowy. Zbiornik ma kołpak, w którym umieszczony jest pływakowy zawór powietrzny połączony ciśnieniowym przewodem z pompą próżniową. Zbiornik jest połączony z atmosferą poprzez przewód ssący, przymocowany do górnej części zbiornika, zaopatrzony w króciec, do którego podłączony jest wąż ssawny, doprowadzony wylotem w pobliżu dna zbiornika. Rozlewacz wirnikowy zamocowany jest na wale segmentowego ślimaka, na zewnątrz zbiornika i połączony jest ze zbiornikiem klapowym zaworem, sterowanym pneumatycznym siłownikiem, wyposażonym w sprężynę powrotną. Pompa próżniowa i segmentowy ślimak z rozlewaczem otrzymują napęd od ciągnika poprzez wał przegubowy, wałek pośredni i dwustronne sprzęgło kłowe. Sprzęgło w jednym położeniu przekazuje napęd z wałka na koło pasowe i poprzez pas na koło pasowe pompy próżniowej, a w drugim położeniu z wałka na wał wejściowy ślimaka. Sprzęgło sterowane jest siłownikiem pneumatycznym ze sprężyną powrotną. Obydwa siłowniki pneumatyczne połączone są przewodami z trójpołożeniowym zaworem sterującym. Ustawienie zaworu w jednym położeniu powoduje przepływ powietrza ze sprężarki ciągnika do siłownika włączającego sprzęgło i następuje przeniesienie napędu z wałka odbioru mocy na pompę próżniową, która wypompowuje powietrze ze zbiornika. Następuje zassanie gnojowicy przez wąż ssawny. W drugim położeniu zaworu następuje przesterowanie sprzęgła, które wówczas przenosi napęd na wał wejściowy ślimaka, który obracając się powoduje mieszanie gnojowicy w zbiorniku. W celu rozlania gnojowicy na polach przełącza się zawór sterujący w trzecie położenie i wówczas zostaje wprowadzone powietrze do drugiego siłownika. Siłownik powoduje otwarcie zaworu klapowego, poprzez który gnojowica przepływa ze zbiornika do rozlewacza wirnikowego. Istota rozwiązania według wzoru użytkowego polega na tym, że urządzenie ma zespół zbiorników składający się ze zbiornika asenizacyjnego oraz zbiornika wody czystej, które są zamocowane na ramie kontenerowej. Zbiornik asenizacyjny połączony jest ze sprężarką z podciśnieniowym układem napełniania i nadciśnieniowym układem opróżniania zbiornika. Sprężarka napędzana jest silnikiem hydraulicznym. Zbiornik wody czystej połączony jest ze znanym układem wodnym wysokociśnieniowym zawierającym pompę wysokociśnieniową napędzaną silnikiem hydraulicznym, przewód wysokociśnieniowy zakończony dyszą oraz elementy armatury wodnej (zawory kulowe, zawór przelewowy, manometr, filtr siatkowy). Przewód wysokociśnieniowy jest nawinięty na bęben zamocowany z tyłu zbiornika asenizacyjnego. Sprężarka oraz pompa wysokociśnieniowa połączone są z dwusekcyjnym rozdzielaczem hydraulicznym, sterującym zasilaniem silnika hydraulicznego sprężarki oraz silnika hydraulicznego pompy. Silniki hydrauliczne są zasilane z pompy olejowej samochodu. Zespół zbiorników ma postać walczaka, przedzielonego przegrodą w kształcie dennicy eliptycznej na dwie zamknięte komory, z których jedna stanowi zbiornik asenizacyjny, a druga stanowi zbiornik wody czystej. W dolnej części zbiornika asenizacyjnego usytuowane jest mieszadło powietrzne w postaci rury usytuowanej wzdłuż dna zbiornika, której jeden koniec jest zamknięty dnem, a drugi koniec jest połączony rurą wlotową ze sprężarką. Rura mieszadła powietrznego ma otwory rozmieszczone na obwodzie stanowiące dysze powietrza. Dysze powietrza są uszeregowane na obwodzie rury po linii spiralnej, pod kątem ostrym względem jej osi. W innej postaci dysze powietrza są uszeregowane rzędami i pierścieniowo rozmieszczone na obwodzie rury, przy czym pierścienie te są pochylone pod kątem ostrym względem jej osi. W innym wykonaniu zespół zbiorników ma postać zbiornika w kształcie graniastosłupa, przedzielonego przegrodą w kształcie wielokąta na dwie zamknięte komory, z których jedna stanowi zbiornik asenizacyjny, a druga stanowi zbiornik wody czystej. W jeszcze innej postaci zespół zbiorników stanowią dwa oddzielne, niezależne od siebie zbiorniki, to jest zbiornik asenizacyjny oraz zbiornik wody czystej, zamocowane obok siebie na ramie kontenerowej.

3 PL Y1 3 Urządzenie według wzoru umożliwia usuwanie nieczystości i osadów z głębokich kanałów, dołów i szamb, czyszczenie sadzawek, basenów przeciwpożarowych i innych zbiorników ze szlamu i mułu, czyszczenie wpustów ulicznych, przykanalików i rur instalacji kanalizacyjnych, a także nadaje się do mycia innych urządzeń. Zaletą rozwiązania jest również to, że podczas opróżniania zbiornika następuje samoczynne miksowanie zawartości zbiornika bez potrzeby użycia dodatkowych napędów oraz sterowania układem. Mieszadło powietrzne cechuje się dobrymi parametrami miksowania zawartości zbiornika, prostotą obsługi, jest łatwe w eksploatacji, czyszczeniu i konserwacji, a także cechuje się dużą niezawodnością z uwagi na wykonanie z elementów o niskim stopniu awaryjności. Wtłaczane powietrze, wydmuchiwane ze spiralnie rozmieszczonych otworów, wytwarza ruch wirowy, który zapobiega osadzaniu się cząstek stałych na dnie zbiornika i pozwala na uzyskanie cieczy o jednolitej konsystencji. Rozwiązanie według wzoru umożliwia również rozszerzenie zakresu zastosowania urządzenia, ponieważ może ono być również wykorzystane do rozlewania płynnych nawozów mineralnych. Urządzenie nie wymaga specjalnie przystosowanych samochodów, może współpracować z samochodem ciężarowym powszechnie dostępnym, dlatego nadaje się zwłaszcza do wykorzystania w niewielkich miastach lub na wsi, wszędzie tam gdzie utrzymanie specjalistycznych samochodów jest nieekonomiczne. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, na którym fig. 1 przedstawia urządzenie w widoku z boku, fig. 2 przedstawia schematycznie fragment instalacji wodnej urządzenia, fig. 3 przedstawia fragment zbiornika asenizacyjnego z mieszadłem, fig. 4 przedstawia fragment zbiornika z mieszadłem w przekroju poprzecznym w płaszczyźnie A-A na fig. 3, fig. 5 przedstawia fragment mieszadła w widoku z boku, fig. 6 przedstawia fragment innej postaci mieszadła, w widoku z boku, fig. 7 przedstawia inną postać urządzenia, w widoku z boku fig. 8 przestawia jeszcze inną postać urządzenia w widoku z boku. Urządzenie według wzoru użytkowego ma typową ramę kontenerową 1, która składa się z poziomej prostokątnej ramy, na której końcach zainstalowane są rolki jezdne oraz pionowego wspornika ramowego 2 usytuowanego w przedniej części ramy. Na ramie kontenerowej 1 zamocowany jest zespół zbiorników 4, na przykręconych podporach 3. Zespół zbiorników 4 ma postać walczaka przedzielonego przegrodą 5 w kształcie dennicy eliptycznej na dwie zamknięte komory tak, że zawiera dwa zbiorniki, zbiornik asenizacyjny 6 oraz zbiornik wody czystej 7. Wodę czystą wykorzystuje się do oczyszczania i udrażniania kanalizacji, wpustów ulicznych, basenów, sadzawek i innych zbiorników oraz do mycia urządzeń, zaś zbiornik asenizacyjny 6 służy do zbierania osadu, nieczystości, gnojownicy, szlamu itp. Pojemność zbiornika asenizacyjnego 6 jest kilkakrotnie większa od pojemności zbiornika wody czystej, w przybliżeniu w stosunku 8:1, ale i przy innych proporcjach rozwiązanie spełnia swoja rolę. Zbiornik asenizacyjny 6 ma tylny właz 8 oraz ręczne zasuwy spustowe, zasuwę boczną 9 i zasuwę tylną 10. Urządzenie wyposażone jest w wąż ssawny 11 z okuciami, podłączany do zasuwy spustowej zbiornika asenizacyjnego 6, co umożliwia jego napełnianie i opróżnianie. Na ramie kontenerowej 1 posadowiona jest sprężarka 12 z silnikiem hydraulicznym. Silnik hydrauliczny sprężarki zasilany jest pompą olejową samochodu. Sprężarka ma zawór regulacyjny służący do utrzymania określonego nadciśnienia w zbiorniku. Na sprężarce zamontowany jest trójpołożeniowy zawór rozdzielający, który służy do przesterowania i sprężarki na podciśnienie lub nadciśnienie wytwarzane w zbiorniku asenizacyjnym 6. Ustawienie środkowe dźwigni zaworu powoduje, że w zbiorniku 6 nie wytwarza się podciśnienie jak również nadciśnienie. Sprężarka 12 jest połączona z komorą zbiornika asenizacyjnego 6 przewodem powietrznym 13 poprzez syfon 15 z kurkiem oraz zawór kulowy 14 znajdujący się wewnątrz zbiornika i ma zainstalowany odolejacz ze zbiornikiem gromadzący przepracowany olej ze sprężarki. Zbiornik asenizacyjny 6 ma zamocowany wskaźnik poziomu cieczy oraz manowakuometr. Na ramie kontenerowej 1 umieszczony jest dwusekcyjny rozdzielacz hydrauliczny 16, połączony ze sprężarką 12 oraz wysokociśnieniowym układem wodnym z tłoczkową wysokociśnieniową pompą wodną 17. Wysokociśnieniowy układ wodny składa się z wysokociśnieniowej pompy wodnej 17 napędzanej silnikiem hydraulicznym oraz elementów armatury wodnej: filtra siatkowego 22, zaworów kulowych 23, zaworu przelewowego 24, manometru 25 oraz przewodu wysokociśnieniowego 18. Rozdzielacz hydrauliczny 16 steruje dopływem oleju z pompy olejowej samochodu, w zależności od ustawienia, do silnika hydraulicznego sprężarki 12, bądź do silnika hydraulicznego wysokociśnieniowej pompy wodnej 17. Wysokociśnieniowa pompa wodna 17 połączona jest ze zbiornikiem wody czystej 7 oraz z przewodem wysokociśnieniowym 18, nawiniętym na bęben 19 zamocowany z tyłu zbiornika asenizacyjnego 6, w jego górnej części. Układ wodny wysokociśnieniowy pozwala, po zamocowaniu na przewodzie wysokociśnieniowym 18 dodatkowych dysz, na przemywanie i czyszczenie zanieczysz-

4 4 PL Y1 czeń wodą zgromadzoną w komorze zbiornika wody czystej 7. W części dolnej zbiornika asenizacyjnego 6 usytuowane jest mieszadło powietrzne 27 w postaci rury usytuowanej wzdłuż dna zbiornika, której jeden koniec jest zamknięty dnem 28, a drugi koniec jest połączony rurą wlotową 26 ze sprężarką 12. Rura wlotowa 26 wspawana jest w ścianę zbiornika asenizacyjnego 6. Rura wlotowa 26 połączona jest połączeniem kołnierzowym z rurą mieszadła powietrznego 27. Mieszadło powietrzne 27 ma postać rury, która ma ściankę perforowaną otworami, stanowiącymi dysze powietrza 30. Dysze powietrza 30 są uszeregowane na obwodzie po linii spiralnej, w płaszczyznach pochylonych pod kątem ostrym α względem osi wzdłużnej rury tak, że sąsiednie otwory są względem siebie przesunięte wzdłuż osi, co wpływa korzystnie na proces mieszania. W innej postaci rura mieszadła powietrznego ma dysze powietrza 30 uszeregowane rzędami i pierścieniowo rozmieszczone na obwodzie, przy czym pierścienie te są pochylone pod kątem ostrym α względem jej osi. Wtłaczane powietrze wydmuchiwane przez dysze 30 wytwarza ruch wirowy, który zapobiega osadzaniu się cząstek stałych na dnie zbiornika i pozwala na uzyskanie cieczy o jednolitej konsystencji. Rura mieszadła wykonana jest w całości lub złożona z odcinków, o jednakowej średnicy, połączonych kołnierzowo śrubami i uszczelnionych gumowymi uszczelkami. Rura ma przekrój kolisty (przekrój rury może mieć inne kształty, na przykład prostokąta, trójkąta, wielokąta) i podparta jest wewnątrz zbiornika na podpórkach 29, a liczba podpórek jest zależna od długości zbiornika. Drugi koniec rury mieszadła 27 jest zamknięty dnem 28 w postaci korka stalowego zabezpieczonego zawleczką, z uwagi na możliwość dostania się nieczystości do wnętrza rury i konieczności ich wydmuchania. W korku wykonany jest centralny otwór o średnicy 10 mm stanowiący dyszę powietrza. Na wsporniku ramowym 2 zamocowany jest zbiornik sprężonego powietrza 20, które wykorzystywane jest do przedmuchiwania wysokociśnieniowej pompy wodnej 17 w celu usunięcia zanieczyszczeń i osuszenia jej po zakończonej pracy. Wspornik ramowy 2 wyposażony jest w hak 21, który umożliwia wciągnięcie urządzenia na przyczepę. Zespół zbiorników 4 może mieć postać zbiornika w kształcie graniastosłupa, przedzielonego płaską przegrodą w kształcie wielokąta 5' na dwie zamknięte komory, z których jedna stanowi zbiornik asenizacyjny 6, a druga stanowi zbiornik wody czystej 7. W innej postaci zespół zbiorników 4 stanowią dwa oddzielne, niezależne od siebie zbiorniki, zbiornik asenizacyjny 6 oraz zbiornik wody czystej 7. Działanie urządzenia według wzoru użytkowego jest następujące: Zbiornik wody czystej 7 napełnia się wodą z hydrantu. Do czyszczenia wpustów ulicznych lub niedrożnych przewodów kanalizacyjnych włącza się tłoczkową pompę wysokociśnieniową 17, która tłoczy wodę pod ciśnieniem, przewodem ciśnieniowym 18 zakończonym końcówką wyposażoną w odpowiednią dyszę, bądź zaopatrzoną w pistolet wodny, skierowaną na obiekt przepychany, czyszczony lub myty. Woda pod ciśnieniem rozbija osad powodując jego rozdrobnienie, a tym samym udrożnienie wpustów, przewodów kanalizacyjnych bądź oczyszczenie zanieczyszczonych elementów zbiorników. Po wprowadzeniu końcówki węża ssawnego 11 do czyszczonego wpustu, przełącza się rozdzielacz dwusekcyjny 16 na zasilanie silnika hydraulicznego sprężarki 12 i przełącza w odpowiednie położenie trójpołożeniowy zawór rozdzielający sprężarki. Na skutek wytworzonego w zbiorniku asenizacyjnym 6 podciśnienia zanieczyszczona woda wraz z osadem zostaje zassana z wpustu do zbiornika. W celu opróżnienia zbiornika asenizacyjnego 6 ustawia się w odpowiednie położenie trójpołożeniowy zawór rozdzielający sprężarki, która zacznie wtłaczać powietrze do zbiornika poprzez dysze powietrza 30 mieszadła powietrznego 27. Wytworzone wewnątrz nadciśnienie powoduje zarówno wymieszanie zawartości zbiornika jak również jego opróżnienie. Zastrzeżenia ochronne 1. Kontenerowe urządzenie, zwłaszcza do czyszczenia kanalizacji i asenizacji zawierające zbiornik asenizacyjny zamocowany na ramie kontenerowej, połączony przewodem powietrznym ze sprężarką napędzaną silnikiem hydraulicznym, posiadającą podciśnieniowy układ napełniania i nadciśnieniowy układ opróżniania zbiornika, wskaźnik poziomu cieczy oraz wąż ssawny, znamienne tym, że ma zespół zbiorników (4) składający się ze zbiornika asenizacyjnego (6) oraz zbiornika wody czystej (7), zamocowanych na ramie kontenerowej (1), przy czym zbiornik wody czystej połączony jest z układem wodnym wysokociśnieniowym zawierającym pompę wysokociśnieniową (17) napędzaną silnikiem hydraulicznym, przewód wysokociśnieniowy (18) z armaturą (22, 23, 24, 25), przy czym sprężarka (12) oraz pompa wysokociśnieniowa (17), są połączone z dwusekcyjnym rozdzielaczem hydraulicznym (16), sterującym zasilaniem silnika hydraulicznego sprężarki oraz silnika hydraulicznego pom-

5 PL Y1 5 py, przy czym w części dolnej zbiornika asenizacyjnego (6) usytuowane jest mieszadło powietrzne (27) w postaci rury usytuowanej wzdłuż dna zbiornika, której jeden koniec jest zamknięty dnem (28), a drugi koniec jest połączony rurą wlotową (26) ze sprężarką (12), przy czym rura mieszadła ma otwory stanowiące dysze powietrza (30) rozmieszczone na jej obwodzie. 2. Urządzenie według zastrz. 1, znamienne tym, że zespół zbiorników (4) ma postać walczaka, przedzielonego przegrodą w kształcie dennicy eliptycznej (5) na dwie zamknięte komory, z których jedna stanowi zbiornik asenizacyjny (6), a druga stanowi zbiornik wody czystej (7). 3. Urządzenie według zastrz. 1, znamienne tym, że zespół zbiorników (4) ma postać zbiornika w kształcie graniastosłupa, przedzielonego przegrodą w kształcie wielokąta (5') na dwie zamknięte komory, z których jedna stanowi zbiornik asenizacyjny (6), a druga stanowi zbiornik wody czystej (7). 4. Urządzenie według zastrz. 1, znamienne tym, że zespół zbiorników (4) stanowią dwa oddzielne, niezależne od siebie zbiorniki, zbiornik asenizacyjny (6) oraz zbiornik wody czystej (7). 5. Urządzenie według zastrz. 1, znamienne tym, że dysze powietrza (30) są uszeregowane po linii spiralnej, pod kątem ostrym (α) względem osi wzdłużnej mieszadła. 6. Urządzenie według zastrz. 1, znamienne tym, że dysze powietrza (30) są uszeregowane rzędami i pierścieniowo rozmieszczone na obwodzie, przy czym pierścienie te są pochylone pod kątem ostrym (α) względem osi wzdłużnej mieszadła.

6 6 PL Y1 Rysunki

7 PL Y1 7
