1 ELEKTRO-PNEUMATYCZNY SYSTEM ZMIANY BIEGÓW 3 INSTRUKCJA INSTALACJI

2 Oryginał dokumentu: Wersja niemiecka niniejszego dokumentu jest dokumentem oryginalnym. Tłumaczenie oryginalnego dokumentu: Wszystkie wersje językowe niniejszego dokumentu poza wersją niemiecką są tłumaczeniami oryginalnego dokumentu. Wydanie 1 ( ) Nr dokumentu: (pl) Aktualne wydanie można znaleźć pod adresem:

3 Spis treści Spis treści 1 Spis skrótów Używane symbole Zasady bezpieczeństwa Informacje o tym dokumencie Grupa docelowa dokumentu Zakres obowiązywania dokumentu Opis działania Montaż/demontaż Identyfikacja urządzenia Zasady bezpieczeństwa Czynności przygotowawcze Demontaż siłownika przełączającego Montaż siłownika przełączającego Demontaż siłownika zmiany biegów Montaż siłownika zmiany biegów Demontaż siłownika GP Montaż siłownika GP Pomocnicze filmy wideo Kontrola elektro-pneumatycznego systemu zmiany biegów Proces programowania adaptacyjnego Wskazówki warsztatowe Części zamienne Utylizacja Filie WABCO

4 Spis skrótów 1 Spis skrótów SKRÓT Siłownik GP VOE ZNACZENIE (z niemieckiego: Getriebe-Planet-Zylinder); Siłownik przekładni planetarnej (z niemieckiego: Vorortelektronik); Lokalny układ elektroniczny 4

5 Używane symbole 2 Używane symbole NIEBEZPIECZEŃSTWO Słowo ostrzegawcze opisuje zagrożenie o dużym stopniu ryzyka, które w przypadku nieuniknięcia spowoduje śmierć lub ciężkie obrażenia. OSTRZEŻENIE Słowo ostrzegawcze opisuje zagrożenie o średnim stopniu ryzyka, które w przypadku nieuniknięcia może spowodować śmierć lub ciężkie obrażenia. PRZESTROGA Słowo ostrzegawcze opisuje zagrożenie o niskim stopniu ryzyka, które w przypadku nieuniknięcia może spowodować średnie lub niewielkie obrażenia. NOTYFIKACJA Słowo ostrzegawcze opisuje zagrożenie, które w przypadku nieuniknięcia może spowodować szkody materialne. Ważne informacje, wskazówki lub rady Odsyłacz do informacji w Internecie Tekst opisu Operacja do wykonania 1. Operacja do wykonania 1 (w kolejności rosnącej) 2. Operacja do wykonania 2 (w kolejności rosnącej) ÖÖ Wynik operacji Lista wypunktowana Lista wypunktowana Informacja o użyciu narzędzia lub narzędzia WABCOO 5

6 Informacje o tym dokumencie 3 Zasady bezpieczeństwa Warunki oraz działania zabezpieczające Stosować się do wszystkich ostrzeżeń, wskazówek i poleceń w niniejszym dokumencie, aby uniknąć szkód osobowych i rzeczowych. Przestrzegać zakładowych przepisów o zapobieganiu nieszczęśliwym wypadkom oraz przepisów regionalnych i krajowych. Przestrzegać przepisów producenta pojazdu. Jeśli to konieczne, należy stosować wyposażenie ochronne (buty ochronne, okulary ochronne, środki ochrony dróg oddechowych i ochrony słuchu). Prace przy pojeździe może wykonywać tylko przeszkolony i wykwalifikowany personel specjalistyczny. Miejsce pracy musi być suche oraz wystarczająco przewietrzane i oświetlone. Przed przystąpieniem do prac przy skrzyni biegów zabezpieczyć pojazd przed przemieszczeniem za pomocą klinów. Czynności zgodne z zaleceniami Używać wyłącznie oryginalnych części zamiennych WABCO. Wykonywać naprawy tylko przy użyciu zalecanych narzędzi oraz momentów dokręcania. Po zakończeniu napraw należy zawsze przeprowadzić jazdę próbną. Czynności niezgodne z zaleceniami Nie używać sprężonego powietrza ani urządzeń wysokociśnieniowych do czyszczenia elektro-pneumatycznego systemu zmiany biegów 3 wzgl. pojazdu. Istnieje niebezpieczeństwo zranienia w następstwie powstania niebezpiecznych pyłów. Ponadto możliwe jest uszkodzenie części systemu. Nie stosować żadnych wkrętarek ani narzędzi dynamometrycznych z napędem mechanicznym. Nie stosować paliw jako środków czyszczących. 4 Informacje o tym dokumencie 4.1 Grupa docelowa dokumentu Niniejszy dokument jest przeznaczony dla przeszkolonych i wykwalifikowanych pracowników. 4.2 Zakres obowiązywania dokumentu Niniejsza publikacja dotyczy elektro-pneumatycznego systemu zmiany biegów 3: Numery części WABCO: XXX XXX XXX 0

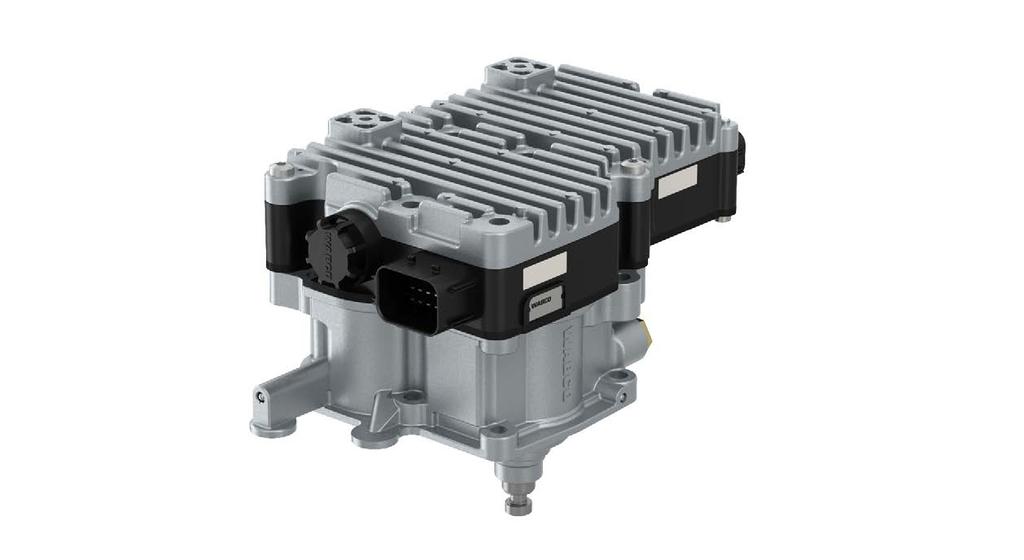

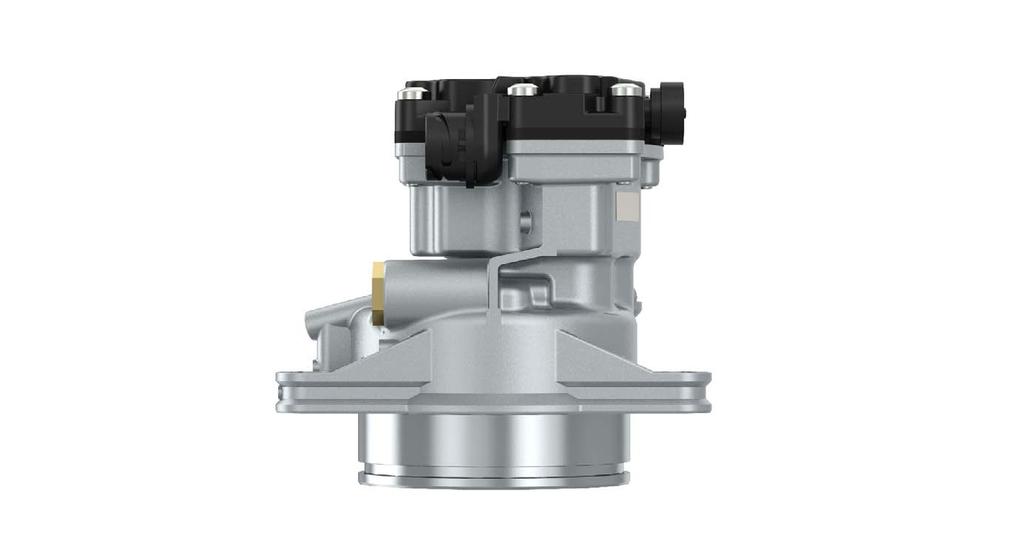

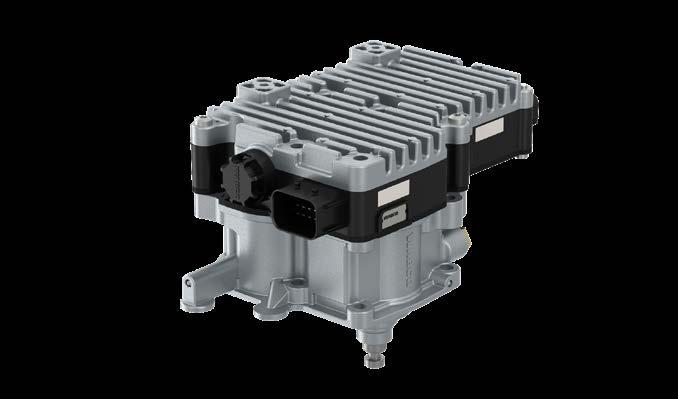

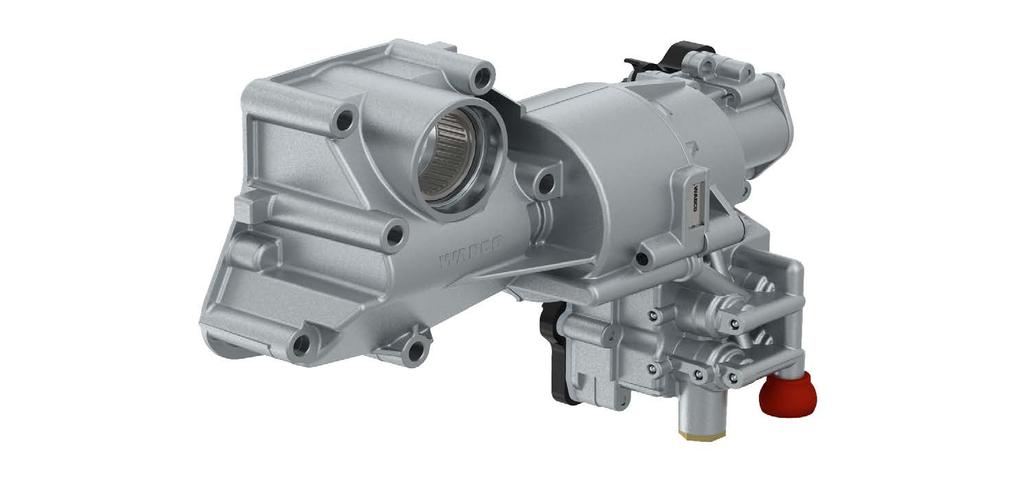

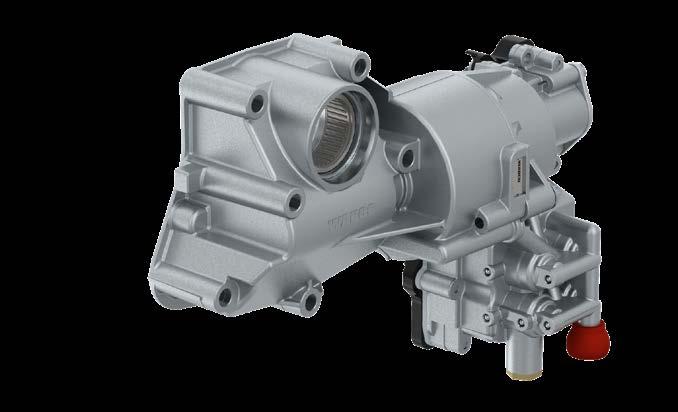

7 Opis działania 5 Opis działania Elektro-pneumatyczny system zmiany biegów 3 jest to system zmiany biegów do pojazdów użytkowych. Może być on stosowany w skrzyniach biegów Mercedes-Benz o liczbie do 16 biegów. System reguluje zmianę biegu w zależności od sytuacji podczas jazdy i jest dostępny zarówno do skrzyń kłowych, jak również synchronicznych. Elektro-pneumatyczny system zmiany biegów 3 składa się z trzech podzespołów: NAZWA ILUSTRACJA ZAKRES NUMERÓW CZĘŚCI Siłownik przełączający XXX 0 Siłownik zmiany biegów XXX 0 Siłownik GP XXX 0 Siłownik przełączający Siłownik przełączający wybiera za pomocą zaczepienia o drążek przełączający ścieżkę dla zmienianego biegu. Na każdą ścieżkę występują dwa biegi, jeden parzysty oraz jeden nieparzysty. Dwa zintegrowane 3/2-drożne zawory sterują ruchem siłownika przełączającego. Ponadto zintegrowany w skrzyni biegów siłownik półbiegów jest sterowany przez dwa 3/2-drożne zawory, które są zamontowane w siłowniku przełączającym. Również hamulec sprzęgła jest uruchamiany za pośrednictwem siłownika przełączającego przy użyciu zaworu 3/2-drożnego. W zależności od skrzyni biegów stosowane są dwa, cztery lub też pięć zaworów elektromagnetycznych. Lokalny układ elektroniczny Lokalny układ elektroniczny (VOE) jest zamontowany na siłowniku przełączającym. Steruje on zarówno ruchami siłownika przełączającego, jak również ruchami siłownika zmiany biegów oraz siłownika GP. W tym celu analizuje on dane z różnych, zamontowanych na skrzyni biegów czujników. Siłownik zmiany biegów Siłownik zmiany biegów uruchamia za pomocą dźwigni drążek przełączający, który znajduje się w zdefiniowanej przez siłownik przełączający ścieżce przełączania. W każdej ścieżce przełączania znajduje się jeden bieg parzysty oraz jeden bieg nieparzysty, które można włączyć za pośrednictwem siłownika zmiany biegów. Ruchy siłownika zmiany biegów są sterowane za pomocą dwóch wzgl. czterech zintegrowanych zaworów napowietrzających i odpowietrzających. 7

8 Opis działania Siłownik GP Siłownik GP włącza drugi poziom skrzyni biegów (poziom wysoki [Range high] oraz poziom niski [Range low]), który udostępnia szerszy zakres biegów. Siłownik GP jest wyposażony w dwa 3/2-drożne zawory elektromagnetyczne oraz czujnik, które są sterowane za pośrednictwem lokalnego układu elektronicznego. Łożysko igiełkowe siłownika biegów W siłowniku biegów zamontowane jest łożysko igiełkowe typu HK4020 (DIN 618-1/ ISO 3245). Łożysko jest montowane w przypadku niektórych modeli siłownika zmiany biegów przez firmę WABCO i jest dostępne jako część zamienna u producenta pojazdu. 8

9 Montaż/demontaż 6 Montaż/demontaż Zgodnie z zaleceniami producenta pojazdu kabinę kierowcy należy odchylić do przodu. 6.1 Identyfikacja urządzenia Ustalić numer produktu urządzenia na podstawie tabliczki znamionowej. Tabliczka znamionowa WABCO LEGENDA A B C D Numer części producenta pojazdu Data produkcji Numer części WABCO Numer montażowy 6.2 Zasady bezpieczeństwa Przed przystąpieniem do prac przy skrzyni biegów zabezpieczyć pojazd przed przemieszczeniem za pomocą klinów. Zamocować na kierownicy dobrze widoczną informację o wykonywaniu napraw w pojeździe. Wykonywać naprawy, czyszczenie oraz badanie wyłącznie na czystym i uprzątniętym stanowisku roboczym. Nigdy nie mocować urządzenia w imadle. PRZESTROGA Niebezpieczeństwo oparzeń oraz zranienia ze względu na ciśnienie zasilania Demontaż urządzeń może prowadzić do zranienia, jeśli urządzenia jeszcze nie ostygły i nie są pozbawione ciśnienia. Urządzenia należy demontować dopiero wtedy, gdy ostygną i zostaną pozbawione ciśnienia. 9

10 Montaż/demontaż 6.3 Czynności przygotowawcze Oznaczyć miejsce montażu urządzenia (przewody rurowe wraz z miejscem przyłączenia). Oznaczyć przyłącza kabli. Odłączyć ciśnienie zasilania od systemu. Do demontażu oraz montażu stosować tylko odpowiednie narzędzia. NARZĘDZIA ORAZ ŚRODKI EKSPLOATACYJNE Szczypce boczne do cięcia Klucz do śrub Torx z wielowypustem wewnętrznym, rozmiar T30 Klucz do śrub Torx z wielowypustem zewnętrznym, rozmiar T12 Klucz maszynowy, rozmiar 19 Pasta uszczelniająca Środek czyszczący do usuwania pozostałości uszczelnienia 10

11 Montaż/demontaż 6.4 Demontaż siłownika przełączającego PRZESTROGA Niebezpieczeństwo zranienia ze względu na ciśnienie zasilania Podczas zdejmowania części górnej z urządzenia może dojść do wyrzucenia poszczególnych części z dużą prędkością. Urządzenie należy demontować dopiero wtedy, gdy zostanie pozbawione ciśnienia. Aby podczas demontażu siłownika przełączającego odłączyć przyłącza pneumatyczne, konieczne jest najpierw zdjęcie części górnej. Podczas montażu etap ten jest zbędny, ponieważ wtedy można zamontować kompletny siłownik. 1. Zdjąć opaski kablowe z wiązki przewodów. 2. Zdjąć uchwyty wiązek kablowych. 3. Odłączyć połączenia elektryczne od urządzenia. 4. Odkręcić i wyjąć śruby od 1 do 6 M8 Torx z wielowypustem zewnętrznym, patrz "Rys. 1 Kolejność śrub do odkręcenia oraz wyjęcia": Rys. 1 Kolejność śrub do odkręcenia oraz wyjęcia 5. Zdjąć górną część siłownika przełączającego. 6. Odkręcić nakrętki zabezpieczające obu przyłączy pneumatycznych. 7. Ściągnąć zacisk z obu przyłączy pneumatycznych (króciec węża). 8. Zdjąć nakrętki zabezpieczające z króćców węża. ÖÖ Przewody pneumatyczne są odłączone. 9. Odkręcić i wyjąć śruby od 7 do 8, patrz "Rys. 1 Kolejność śrub do odkręcenia oraz wyjęcia". 10. Wyjąć dolną część siłownika przełączającego ze skrzyni biegów. 11

12 Montaż/demontaż 6.5 Montaż siłownika przełączającego Należy przestrzegać zalecanych momentów dokręcania. 1. Oczyścić powierzchnię uszczelniającą skrzyni biegów oraz przyłączy rozdzielających. Skontaktować się z producentem pojazdu w sprawie nowych uszczelek pierścieniowych. 2. Włożyć pierścienie uszczelniające w zewnętrzne przyłącza części dolnej. W sprawie pasty uszczelniającej skontaktować się z producentem pojazdu. Zaleca się zastosowanie środka uszczelniającego określonego przez producenta. 3. Nałożyć pastę uszczelniającą na powierzchnie uszczelniające części dolnej, patrz "Rys. 2 Pasta uszczelniająca do nałożenia": Rys. 2 Pasta uszczelniająca do nałożenia LEGENDA 1+3 Element współpracujący przyłącza rozdzielającego wł. z wpustem dla uszczelek 2 Pasta uszczelniająca 4. Założyć kompletny siłownik przełączający na skrzynię biegów. Drążek naciskowy musi zostać włożony od góry w prowadnicę skrzyni biegów Zamocować siłownik przełączający za pomocą sześciu śrub M8 Torx z wielowypustem zewnętrznym M = 23 ± 1,8 Nm na skrzyni biegów. 6. Wetknąć przewody pneumatyczne w zmontowane wstępnie połączenia śrubowe części dolnej, aż. 7. Zamocować przyłącza elektryczne na siłowniku przełączającym.

13 Montaż/demontaż 8. Upewnić się że połączenia pneumatyczne są prawidłowo i solidnie zamocowane i są szczelne. 9. Zamocować wiązkę przewodów na części górnej siłownika przełączającego za pomocą opasek kablowych oraz uchwytów opasek kablowych. 6.6 Demontaż siłownika zmiany biegów 1. Odłączyć połączenie elektryczne od urządzenia. 2. Odkręcić nakrętkę zabezpieczającą przyłącza pneumatycznego. 3. Ściągnąć zacisk z przyłącza pneumatycznego (króciec węża). 4. Zdjąć nakrętkę zabezpieczającą z króćca węża. ÖÖ Przewód pneumatyczny jest odłączony. 5. Odkręcić i wyjąć sześć śrub M8 Torx z wielowypustem zewnętrznym z urządzenia, patrz "Rys. 3 Kolejność śrub przeznaczonych do odkręcenia i wyjęcia jest dowolna" Rys. 3 Kolejność śrub przeznaczonych do odkręcenia i wyjęcia jest dowolna 6. Ostrożnie zdjąć urządzenie. 13

14 Montaż/demontaż 6.7 Montaż siłownika zmiany biegów Należy przestrzegać zalecanych momentów dokręcania. 1. Oczyścić powierzchnię uszczelniającą skrzyni biegów. 2. Nałożyć pastę uszczelniającą na powierzchnie uszczelniające urządzenia, patrz "Rys. 4 Pasta uszczelniająca do nałożenia na siłownik zmiany biegów". 1 2 Rys. 4 Pasta uszczelniająca do nałożenia na siłownik zmiany biegów LEGENDA 1 Położenie środkowe 2 Pasta uszczelniająca 3. Nasmarować zestaw łożyska. 4. Założyć nowy siłownik zmiany biegów na wałek zmiany biegów skrzyni biegów. Drążek naciskowy musi znajdować się w położeniu środkowym. W tym celu skrzynia biegów musi znajdować się w położeniu neutralnym. Siłownik biegów musi być założony na obydwa kołki pozycjonujące. 5. Zamocować urządzenie za pomocą sześciu śrub Torx z wielowypustem zewnętrznym na skrzyni biegów M = 23 ± 1,8 Nm. 6. Wetknąć przewód pneumatyczny w zmontowane wstępnie połączenie śrubowe części dolnej, aż do ztrzaśnięcia. 7. Sprawdzić prawidłowość montażu i szczelność przyłączy pneumatycznych. 8. Zamocować przyłącze elektryczne na urządzeniu. 14

15 Montaż/demontaż 6.8 Demontaż siłownika GP 1. Odłączyć połączenie elektryczne od urządzenia. 2. Odkręcić nakrętkę zabezpieczającą przyłącza pneumatycznego. 3. Ściągnąć zacisk z przyłącza pneumatycznego (króciec węża). 4. Zdjąć nakrętkę zabezpieczającą z króćca węża. ÖÖ Przewód pneumatyczny jest odłączony. 5. Odkręcić i wyjąć śruby od 1 do 4 wraz z podkładkami, patrz "Rys. 5 Kolejność odkręcania śrub". 3 4 Rys. 5 Kolejność odkręcania śrub 6. Ostrożnie zdjąć urządzenie

16 Montaż/demontaż 6.9 Montaż siłownika GP Należy przestrzegać zalecanych momentów dokręcania. Skontaktować się z producentem pojazdu w sprawie nowych uszczelek pierścieniowych. 1. Nasmarować pierścień uszczelniający 1 i włożyć go we wpust w części dolnej, patrz "Rys. 6 Położenie pierścieni uszczelniających". 2. W razie potrzeby wymienić pierścień uszczelniający 2 w obszarze powierzchni przylegania na nowy. 2 1 Rys. 6 Położenie pierścieni uszczelniających LEGENDA 1 Położenie pierścienia uszczelniającego do włożenia 2 Opcjonalny pierścień uszczelniający, nie musi być zawarty w wersji fabrycznej 3. Założyć siłownik GP na skrzynię biegów. Występujące uchwyty kabli należy zamocować za pomocą śrub Włożyć dwie śruby z podkładkami (pozycja 3 oraz 4, patrz "Rys. 5 Kolejność odkręcania śrub") i dokręcić je z momentem M = 57 ± 4,6 Nm. 5. Włożyć dwie śruby (pozycja 1 oraz 2, patrz "Rys. 5 Kolejność odkręcania śrub") i dokręcić je z momentem M = 23 ± 1,8 Nm. 6. Wetknąć przewód pneumatyczny w zmontowane wstępnie połączenie śrubowe części dolnej, aż się zatrzaśnie. 7. Sprawdzić prawidłowość montażu i szczelność przyłączy pneumatycznych. 8. Zamocować przyłącze elektryczne na urządzeniu.

17 Pomocnicze filmy wideo 7 Pomocnicze filmy wideo Należy pamiętać, że poszczególne etapy pracy mogą się różnić. Poniższe łącza umożliwiają wyświetlenie filmów wideo WABCO, umożliwiających zapoznanie się z wprowadzeniem do demontażu oraz montażu siłownika przełączającego, biegów oraz GP: Siłownik przełączający Siłownik zmiany biegów Siłownik GP Wprowadzający film wideo 17

18 Proces programowania adaptacyjnego 8 Kontrola elektro-pneumatycznego systemu zmiany biegów 3 W razie potrzeby należy ponownie wykonać zabezpieczenie antykorozyjne. Sprawdzić przyłącza pneumatyczne pod względem szczelności. Po każdej wymianie lub naprawie sprawdzić cały system pod względem działania. Udokumentować kontrolę, na przykład w książce kontroli. 9 Proces programowania adaptacyjnego 1. Włączyć hamulec postojowy. 2. Nacisnąć oba przyciski na dźwigni zmiany biegów i przytrzymaj je wciśnięte. 3. Włączyć zapłon. ÖÖ System przeprowadzi kontrolę działania. 4. Uruchomić silnik, jeśli na wyświetlaczu wyświetlany jest symbol. N 5. Przytrzymać dwa przyciski na dźwigni zmiany biegów wciśnięte. ÖÖ Proces programowania adaptacyjnego jest zakończony, gdy na wyświetlaczu zostanie wyświetlony symbol. N 6. Zwolnić dwa przyciski na dźwigni zmiany biegów.. 18 ÖÖ Proces programowania adaptacyjnego jest zakończony. 7. Po każdorazowym montażu urządzenia w pojeździe należy wykonać jazdę próbną.

19 Utylizacja 10 Wskazówki warsztatowe 10.1 Części zamienne Części zamienne można znaleźć na podstawie numeru części WABCO na poniższej stronie: 11 Utylizacja Ostateczne i prawidłowe wyłączenie produktu z eksploatacji i jego utylizacja muszą przebiegać zgodnie z obowiązującymi przepisami kraju użytkownika. Należy przestrzegać zwłaszcza wymagań w zakresie utylizacji baterii, środków eksploatacyjnych i instalacji elektrycznej. Urządzenia elektryczne stanowiące odpady muszą być gromadzone oddzielnie od odpadów domowych i przemysłowych oraz oddawane do utylizacji bądź usuwane w przepisowy sposób. Jeżeli to możliwe, oddać zużyte urządzenie w firmowy obieg utylizacji, który zapewni przekazanie właściwej firmie specjalistycznej (przedsiębiorstwu utylizacyjnemu). Istnieje również możliwość zwrócenia zużytego urządzenia producentowi. W tym celu należy skontaktować się z serwisem producenta. Należy przy tym przestrzegać specjalnych porozumień. Sprzęt elektryczny i elektroniczny należy zbierać oddzielnie od niesegregowanych odpadów komunalnych i poddawać recyklingowi lub utylizować w odpowiedni sposób, ponieważ substancje szkodliwe mogą spowodować trwałe szkody dla zdrowia i środowiska w przypadku niewłaściwego utylizowania. Szczegółowe informacje można uzyskać w specjalistycznych firmach zajmujących się gospodarką odpadami lub we właściwych urzędach. Opakowania należy utylizować oddzielnie. Papier, karton i tworzywa sztuczne należy oddać do recyklingu. 19
