1 Oprawka do gwintowania SYNCHROMASTER SYNCHROFIT Tom 1

2 KLUCZOWE CECHY: SYNCHROMASTER 1 Umożliwia dokładną kontrolę głębokości Zapewnia stabilną wydajność nawet z bardzo niewielkim nakrojem gwintownika 3 Zapobiega nagłym pęknięciom 2 Poprawia jakość gwintu 4 Wydłuża żywotność narzędzia 5 Połączenie SychroMaster wraz z synchronicznym mechanicnym posuwem to najlepsze rozwiązanie dla narzędzi serii A-TAP

SYNCHROMASTER OPRAWKA DO GWINTOWNIA S E R I E S A - B R A N D S E R I E S A - B R A N D S E R I E S A - B R A N D S E R I E S A - B R A N D + A-TAP & SYNCHROMASTER NAJLEPSZE ROZWIĄZANIE SynchroMaster

3 SYNCHROMASTER OPRAWKA DO GWINTOWNIA S E R I E S A - B R A N D S E R I E S A - B R A N D S E R I E S A - B R A N D S E R I E S A - B R A N D + A-TAP & SYNCHROMASTER NAJLEPSZE ROZWIĄZANIE SynchroMaster redukuje siły osiowe i promieniowe aby seria A-TAP osiągneła maksymalny potencjał! Normalny obrót Obrót przeciwny (N) -200 Siła ciągu W mocnym uchwycie siła obciążenia znacznie wzrasta gdy narzędzie wycofuje się z otworu z powodu błędu synchronizacji! SynchroMaster Czas (S) Mocny uchwyt Materiał obrabiany: S45C Narzędze: A-SFT M4 0.7 Szybkość obróbki: 25m/min 正転逆転 Maszyna Oprawka Gwintownik Zalecenia Maszyna z synchronicznym mechanizmem posuwu Synchromaster A-TAP (A-SFT, A-POT, S-XPF) Gwintowanie ogólnego przeznaczenia (EX-SFT, TIN-POT) Synchro Tap jest zalecany do stosowania w połączeniu z solidnym uchwytem i maszyną z synchronicznym mechanizmem podawania : Najlepsze : Dobre 3

OPRAWKA DO GWINTOWANIA SYNCHROMASTER Sekret tkwi w zintegrowanej, pojedynczej konstrukcji!

Stabilna wydajność nawet przy krótkim nakroju narzędzia Otwór gwintowany 200 400 600 800 1.

Wczesna degradacja mechanizmu tłumienia Wymaga konserwacji Zwiększona trwałość wygniataków Otwór gwintowany 200 400 600 800 1.000 1.200 Synchro Master 1.000 Otwory 888 Otwory Synchro Master 1.

4 OPRAWKA DO GWINTOWANIA SYNCHROMASTER Sekret tkwi w zintegrowanej, pojedynczej konstrukcji! Orginalny metalowy mechanizm uginania umożliwia długą żywotność narzędzia Nieznacznej wielkości mechanizm pływakowy zapewnia spójność głębokości gwintowania Wyniki końcowe Długa żywotność narzędzia Stabilna wydajność nawet przy krótkim nakroju narzędzia Otwór gwintowany Wady ogólnego uchwytu micro Mechanizm pływakowy, który umożliwia dwuczęściową konstrukcję oprawki z amortyzatorem z żywicy lub gumy do poruszania się w kierunku osiowym. Wczesna degradacja mechanizmu tłumienia Wymaga konserwacji Zwiększona trwałość wygniataków Otwór gwintowany Synchro Master Otwory 888 Otwory Synchro Master Otwory Otwory Konkurent 360 Otwory Variations in tapping depth Otwory Konkurent 800 Otwory 951 Otwory Mocny uchwyt Oprawka 231 Otwory 169 Otwory Early wear 5 krotne Mocny uchwyt Oprawka 478 Otwory 383 Otwory 2 krotne Materiał : S45C Narzędzie:A-SFT M4x0.7 1P Prędkość: 10m/min Materiał : SCM440(30HRC) Narzędzie: S-XPF M10x1.5 2P Prędkość 15m/min Wytłumia drgania w przypadku gwintowania Osiąga wysoką precyzję głębokości gwintowania porównywalną z monolitycznym uchwytem Oprawka Synchromaster Konkurent Mocny uchwyt Oprawka Gwintownik(przykład) 0.10 mm 0.20 mm 0.07 mm A Work Material: S45C Tool: S-XPF M10 1,5 2P Cutting Speed: 22m/min A: Głębokość Threading gwintu-minimalna depth - Minimum tapping głębokość depth gwintowania SynchroMaster(Oprawka+Nakrętka) Tulejka(Sprzedawana oddzielnie) Klucz(Sprzedawany oddzielnie)

SYNCHROMASTER Gwintowanie Oprawki SynchroMaster Oprawka HSK φ32 L Oprawka BT φ32 Synchroniczna oprawka do gwintowania Zwiększona żywotność narzędzia L Dla gwintowników o rozmiarach między M3 do M12

5 SYNCHROMASTER Gwintowanie Oprawki SynchroMaster Oprawka HSK φ32 L Oprawka BT φ32 Synchroniczna oprawka do gwintowania Zwiększona żywotność narzędzia L Dla gwintowników o rozmiarach między M3 do M12 Typ HSK oraz BT, dla tulejki ER16 EDP Przeznaczenie L Wymiar gwintownika Cena HSK40A-SMH M3~M HSK63A-SMH M3~M BT30-SMH M3~M BT40-SMH M3~M12 1.Tuleja i klucz są sprzedawane osobno 2.Zapoznaj się z poniższą tabelą dla odpowiedniego rozmiaru gwintownika 3.Użyj maszyny z możliwością synchronicznego gwintownia HSK40A nie posiada ręcznego otworu mocującego C d Tuleja zaciskowa Synchromaster EDP Tuleja zaciskowa C (mm) d (mm) DIN371 DIN376 Cena ER16GH ,7 3,5 M3 M ER16GH ,4 4,5 M4 M ER16GH ,9 6 M5, M6 M ER16GH ,5 7 M7 M ER16GH ,3 8 M8 M ER16GH ,1 9 M9 M12 1. W przypadku centralnego układu chłodzenia, należy włożyć narzędzie całkowicie od tyłu tulei zaciskowej.w przypadku zbyt długiego wsunięcia narzędzia może wystąpić przeciek płynu chłodzącego. 2.Wybierz odpowiedni rodzaj tulei dla konkretnego gwintownika. 3.Potwierdź moment skręcający za pomocą klucza dynametrycznego lub podobnego narzędzia. Akcesoria i części zamienne EDP Klucz Nakrętka Cena FKT-32L ERP-16T 5

i rozciagających kompensacja odchylenia promieniowego i osiowego,

6 KLUCZOWE CECHY: SFH SYNCHROFIT 1 Nakrętka z łożyskiem kulkowym dla dużej dokładności i siły zacisku 2 Opatentowany kompensator sił ściskanjących i rozciagających kompensacja odchylenia promieniowego i osiowego, zmniejszająca zużycie boczne oraz momentobrotowy 3 Układ doprowadzenia chłodziwa

OPRAWKA DO GWINTOWNIKA SFH SYNCHROFIT Nowoczesne centra gwintowania są zaprojektowane do synchronizacji obrotów

w przypadku gwintowania sztywnego duże siły osiowe muszą być pochłaniane przez flanki gwintu gwintownika.

dokładność gwintu. powodując znaczny spadek niezawodności procesu, może to spowodować uszkodzenie gwintownika.

Zwiększona żywotność narzędzia Lepsza jakość gwintu Zwiększona niezawodnośćprocesu Większość Oprawek do gwintownia

7 OPRAWKA DO GWINTOWNIKA SFH SYNCHROFIT Nowoczesne centra gwintowania są zaprojektowane do synchronizacji obrotów wrzeciona z osią posuwu.w przypadku gwintowania sztywnego duże siły osiowe muszą być pochłaniane przez flanki gwintu gwintownika. To zwiększone zużycie ścierne powierzchni bocznej zmniejsza trwałość gwintownika, jak również jakość powierzchni i dokładność gwintu. powodując znaczny spadek niezawodności procesu, może to spowodować uszkodzenie gwintownika. Uchwyt SynchroFit z nową bardzo zywotną promieniową kompensacją siły skrawania znacząco zmniejsza zużycie narzędzi. Zwiększona żywotność narzędzia Lepsza jakość gwintu Zwiększona niezawodnośćprocesu Większość Oprawek do gwintownia Synchro posiada minimalną kompensację wykonaną z plastikowych elementów. Deformacja i twardnienie pojawiają się po pewnym czasie aż w pewnym momencie kompensacja błędu synchronizacji nie jest możliwa Żywotność zmniejsza się drastycznie w porównaniu do SynchroFit

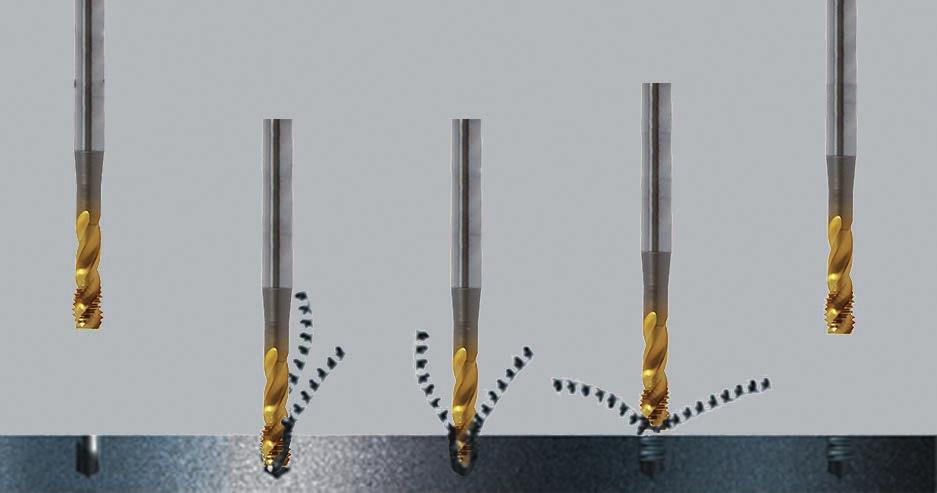

OPRAWKA DO GWINTOWNIKA SFH SYNCHROFIT Proces gwintownia 1 2 3 4 5 Krok 1 & 2 Podczas rozpoczęcia procesu skrawania, moment obrotowy znacznie wzrasta.

8 OPRAWKA DO GWINTOWNIKA SFH SYNCHROFIT Proces gwintownia Krok 1 & 2 Podczas rozpoczęcia procesu skrawania, moment obrotowy znacznie wzrasta. Krok 3 Kiedy wrzeciono się zatrzymuje moment obrotowy wynosi 0. M 2 Krok 4 Zwiększa się moment obrotowy z powodu skrawania resztkowego wiórów na końcu gwintu. Krok 5 Moment obrotowy spada do zera. ( w zależności od kierunku obrotu) Czas obróbki Porównanie trwałości narzędzia Maszyna: Brother TC22A Narzędzie skrawające: M10 x 1,5 Tap Materiał: CF53 (1.1183) % Konkurent A Konkurent B Synchrofit Oprawka 8

SYNCHROFIT Gwintowanie Oprawki Synchrofit D1 d D D2 L L1 Oprawka do gwintownia z promieniową kompensacją siły skrawania Zwiększona żywotność narzędzia Dla wymiarów gwintów od M4 do M20 Z chwytem

42 40 45 105 85 20 EP01922501 ST25-SFH-ER25-105 42 40 45 105 85 25 C d Tuleja zaciskowa Synchrofit EDP Tuleja zaciskowa C (mm) d (mm) DIN371 DIN376 Cena 248000304516 ER 16-GB 3,4 Ø 4,5 M4 M6

9 SYNCHROFIT Gwintowanie Oprawki Synchrofit D1 d D D2 L L1 Oprawka do gwintownia z promieniową kompensacją siły skrawania Zwiększona żywotność narzędzia Dla wymiarów gwintów od M4 do M20 Z chwytem prostym, do tulei ER16-GB oraz ER25-GB EDP Przeznaczenie D D1 D2 L L1 d Cena EP ST20-SFH-ER EP ST25-SFH-ER EP ST20-SFH-ER EP ST25-SFH-ER C d Tuleja zaciskowa Synchrofit EDP Tuleja zaciskowa C (mm) d (mm) DIN371 DIN376 Cena ER 16-GB 3,4 Ø 4,5 M4 M ER 16-GB 4,9 Ø 6,0 M5 - M6 M ER 16-GB 6,2 Ø 8,0 M8 M ER 25-GB 4,9 Ø 6,0 M5 - M6 M ER 25-GB 6,2 Ø 8,0 M8 M ER 25-GB 7,0 Ø 9,0 M9 M ER 25-GB 8,0 Ø 10 M ER 25-GB 9,0 Ø 11 - M ER 25-GB 9,0 Ø 12 - M ER 25-GB 11,0 Ø 14 - M ER 25-GB 12,0 Ø 16 - M20 Akcesoria EDP Ma zastosowanie do uchwytu z tuleją zaciskową Klucz ER 16-GB FK ER 25-GB HS-1-16 Cena 9
