SERIA UVX-TI. Frezy do stopów tytanu UVX-TI-5FL-HB / UVX-TI-5FL / UVXL-TI-5FL

Transkrypt

1 ERIA UVX-TI rezy do stopów tytanu UVX-TI-5L-HB / UVX-TI-5L / UVXL-TI-5L

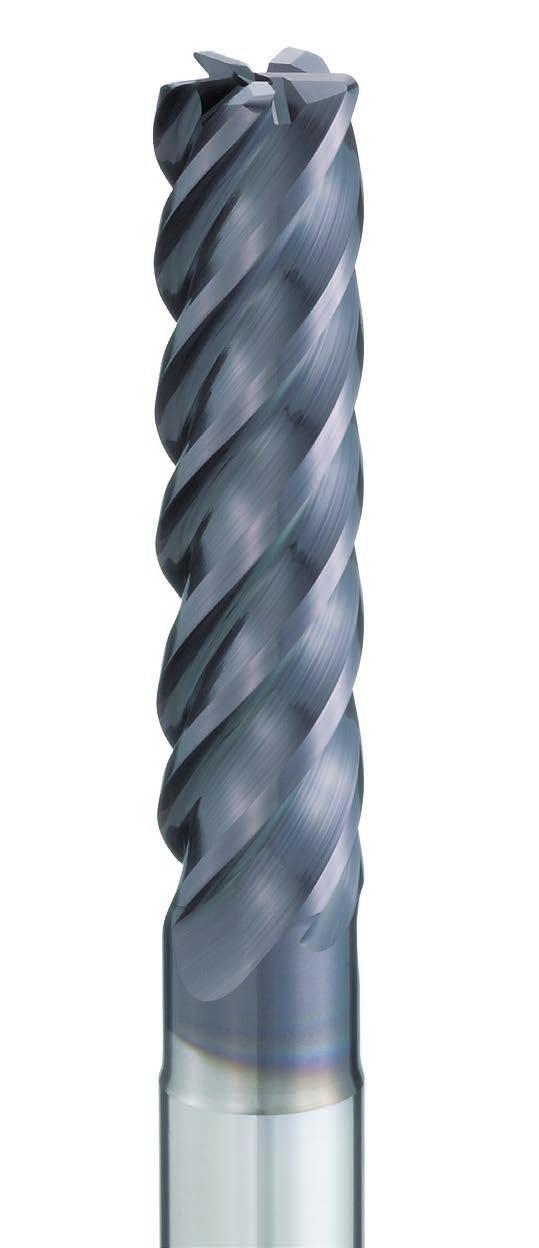

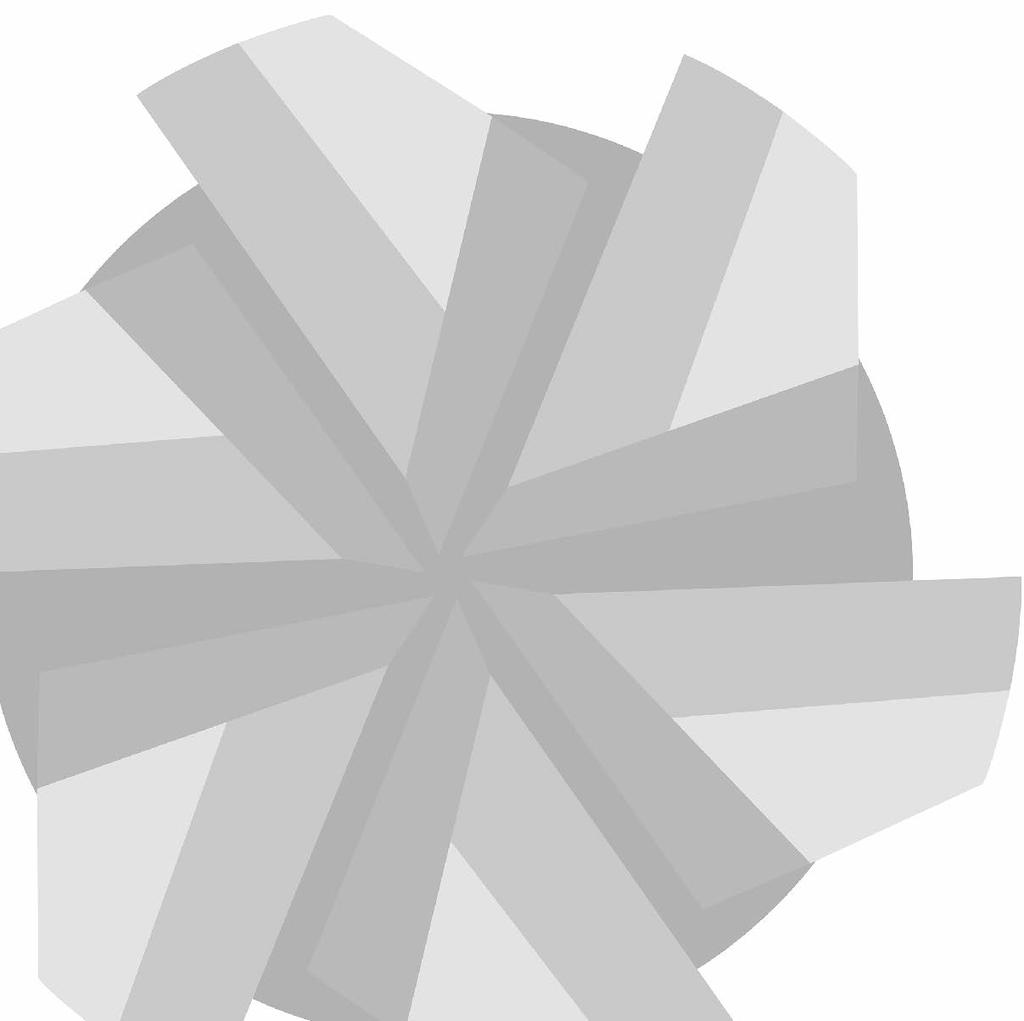

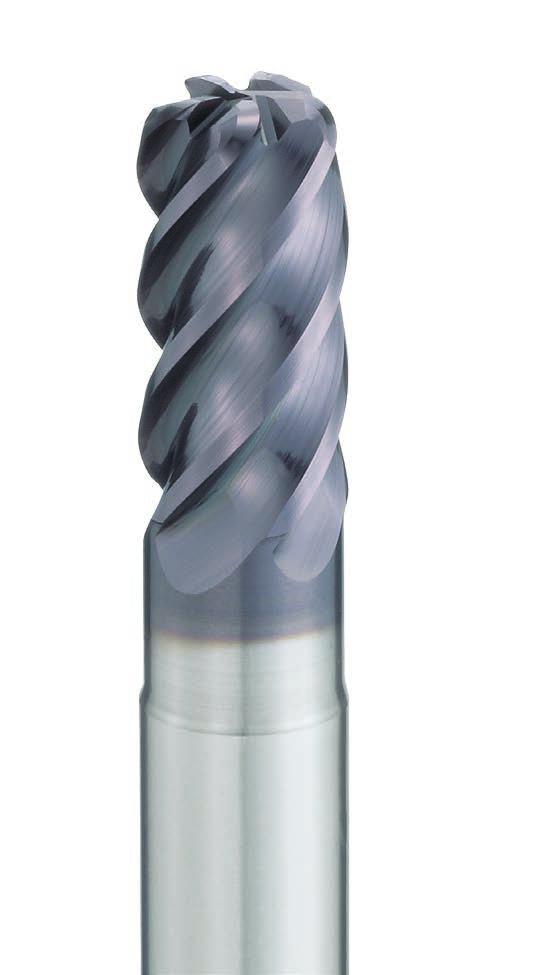

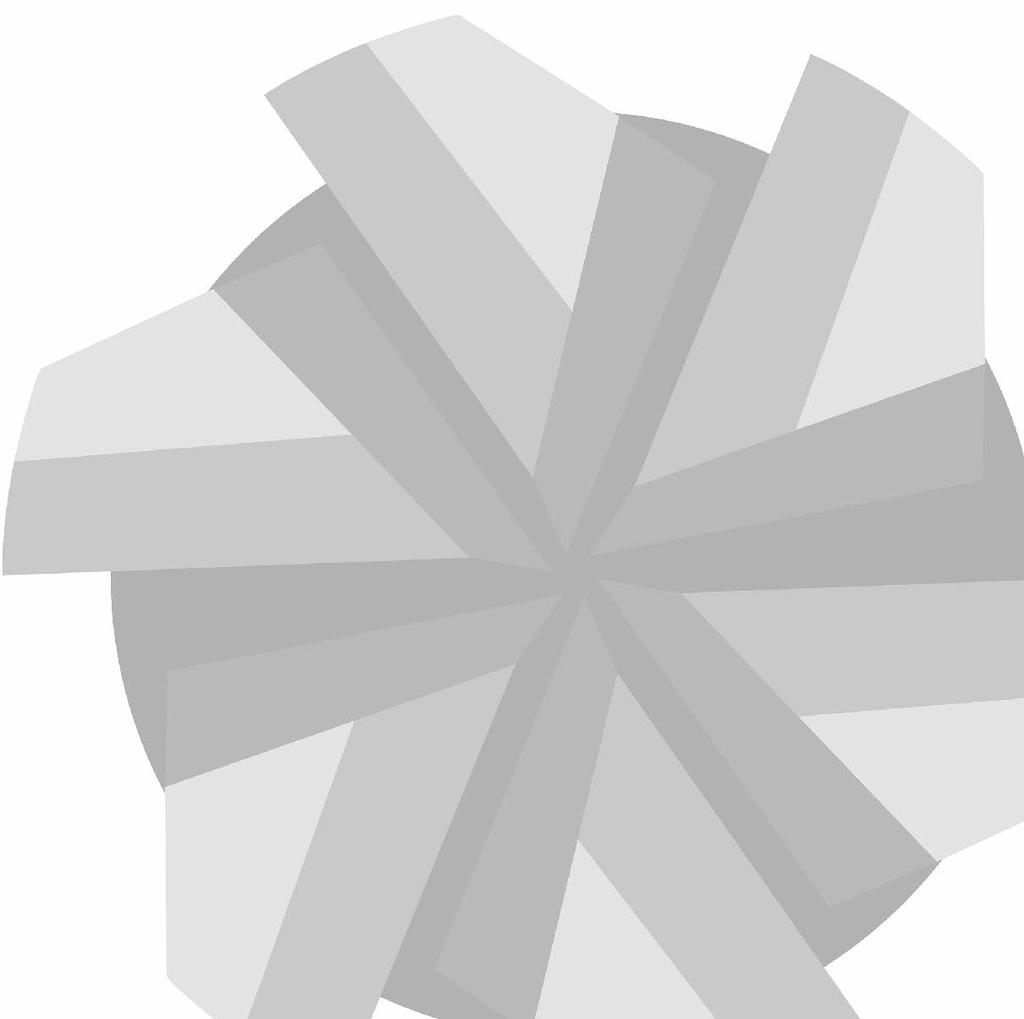

2 Charakterystyka: rezy OG do stopów tytanu 1 Nierównomierna zmienna spirala Lepsze tłumienie drgań 2 Optymalny kształt rowków Płynna ewakuacja wiórów 3 tożkowy rdzeń Wysokowydajne frezowanie uzyskuje się poprzez zwiększenie sztywności

3 UVX-TI-5L-HB CARBIDE X 41 ~ ~ HB rezy D d1 d R l l1 L NEW EDP Z D R L l d1 l1 d Cena W , W , W , , W , W , W , W A , , W A , W , W , W A , , W A , W A , W , Warunki top tytanu (Ti-6Al-4V) rezowanie otworu Vc 60 ~ 80 m/min 30 ~ 50 m/min Ø ap ae ,8 Dc 0,2 Dc ap 1 Dc ap aa 3

4 UVX-TI-5L CARBIDE X 41 ~ ~ rezy D d1 d R l l1 L NEW EDP Z D R L l d1 l1 d Cena , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Warunki top tytanu (Ti-6Al-4V) rezowanie otworu Vc 60 ~ 80 m/min 30 ~ 50 m/min Ø ap ae ,8 Dc 0,2 Dc ap 1 Dc ap aa 4

5 UVXL-TI-5L CARBIDE X 41 ~ ~ rezy R D d d1 l l1 NEW L EDP Z D R L l d1 l1 d Cena , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Warunki top tytanu (Ti-6Al-4V) Vc Ø 60 ~ 80 m/min ap ae 3,75 Dc 0,1 Dc 5

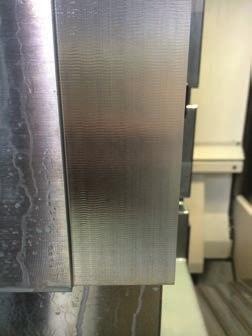

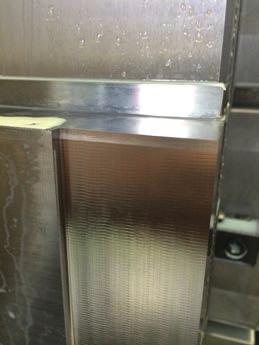

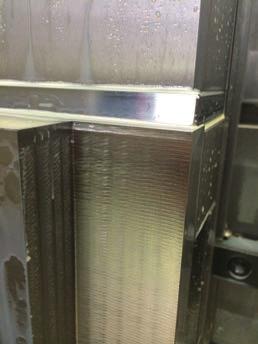

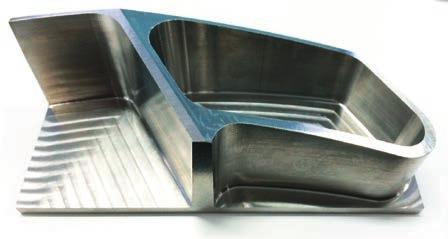

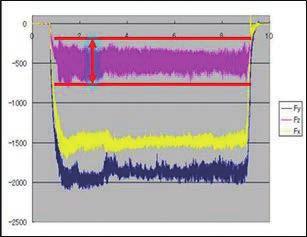

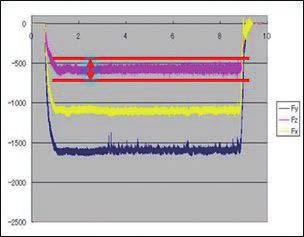

6 Parametry pracy Metoda frezowania i właściwości tabilna i wysoka wydajność frezowania stopu tytanu jest teraz możliwa! UVX seria oferuje rozwiązania dla frezowania rowków oraz skomplikowanego frezowania kieszeni. Właściwości rezowanie otworu Głębokość poniżej 3D Głębokość powyżej 3D, poniżej 5D UVX-TI-5L UVXL-TI-5L Typ krótki wielozadaniowy, 5L Typ długi wysokowydajny, 5L Najlepszy Dobry Nie rekomendowany Właściwy tabilne frezowanie z wysokim posuwem jest osiągnane przez tłumienie drgań oraz wysoką sztywnością Konwencjonalny UVX-TI rezowanie kieszeni frezem UVX(L)-TI-5L eria UVX-TI może wykańczać powierzchnie ścian przy pojedynczym przejściu i zapewnia wysoką gładkość i jakość powierzchni, dzięki bezwibracyjnemu frezowaniu Narzędzie UVX-TI-5L UVXL-TI-5L Wymiar Ø 16 X R3 Ø 12 X R1 Materiał obrabiany Ti-6AI-4V Prędkość skrawania Posuw 55 m/min (1.100 min -1 ) 550 mm/min (0,1 mm/t) 70 m/min (1.850 min -1 ) 650 m/min (0.07 min -1 ) Metoda frezowania rezowanie kieszeni frezem Głębokość cobróbki ap=16 mm ae=9,6 mm ap=45 mm ae=0,2 mm M.R.R. 85 cm 3 /min 6 cm 3 /min Chłodziwo Długość całkowita Maszyna Rozpuszczalne w wodzie 50 mm 5-cio osiowe centrum obróbcze (HK-A63) 6

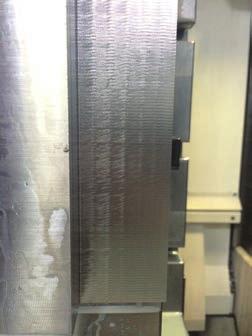

7 Dane obróbkowe Długa żywotność freza UVX-ti-5L Narzędzie UVX-TI-5L Ø 12 X R 1 5 Długość skrawania Materiał obrabiany Ti-6AI-4V (35HRC) UVX-Ti-5L 15,4m Prędkość skrawania 100 m/min (2.500 min -1 ) Posuw 625 mm/min (0,05 mm/t) Konkurent A (4-L) 6,7m Metoda frezowania Głębokość cobróbki ap=6,35 mm (0,5D) ae=3,81 mm (0,3D) Konkurent B (4-L) 10,6m Chłodziwo Maszyna Rozpuszczalne w wodzie Centrum pionowe (BT40) Konkurent C (4-L) 8,2m Po frezowaniu 10,5 m UVX-TI-5L Konkurent A Konkurent B Konkurent C złamanie złamanie UVX-TI-5L posiada wyjątkową odporność na złamania i może obrabiać materiały z doskonałą stabilnością. UVXL-TI-5L Lepsza wydajność frezowania bocznego General cutting condition Condition with max. feed rate Ogólne warunki skarawnia Narzędzie UVXL-TI-5L Ø 12 X R 1 Materiał obrabiany Prędkość skrawania Posuw Metoda frezowania 70 m/min (1.857 min -1 ) mm/min (0,12 mm/t) Ti-6AI-4V (32HRC) 70 m/min (1.857 min -1 ) mm/min (0,34 mm/t) Warunki z maksymalnym posuwem Głębokość cobróbki ap=0,48 mm ae=1,2 mm M.R.R. 64cm 3 /min 182cm 3 /min Chłodziwo Maszyna Uchwyt Rozpuszczalne w wodzie Centrum poziome (BT40) Uchwyt skurczowy Głębokie, boczne frezowanie stopu tytanu z UVXL-TI-5L Ø12 wraz ze zmaksymalizowanym posuwem, osiagniety został zdumiewający wynik M.R.R. = 182 cm3 / min, fz = 0,34 mm / T. 7
