1 KAMERA WEWNATRZUSTNA MD 360 INSTRUKCJA UśYTKOWANIA Wyłączny Dystrybutor: TPH Pol-Intech Sp. z o.o Łódź, ul. ŁomŜyńska 3 tel./fax , , info@pol-intech.pl Zapraszamy na stronę internetową:

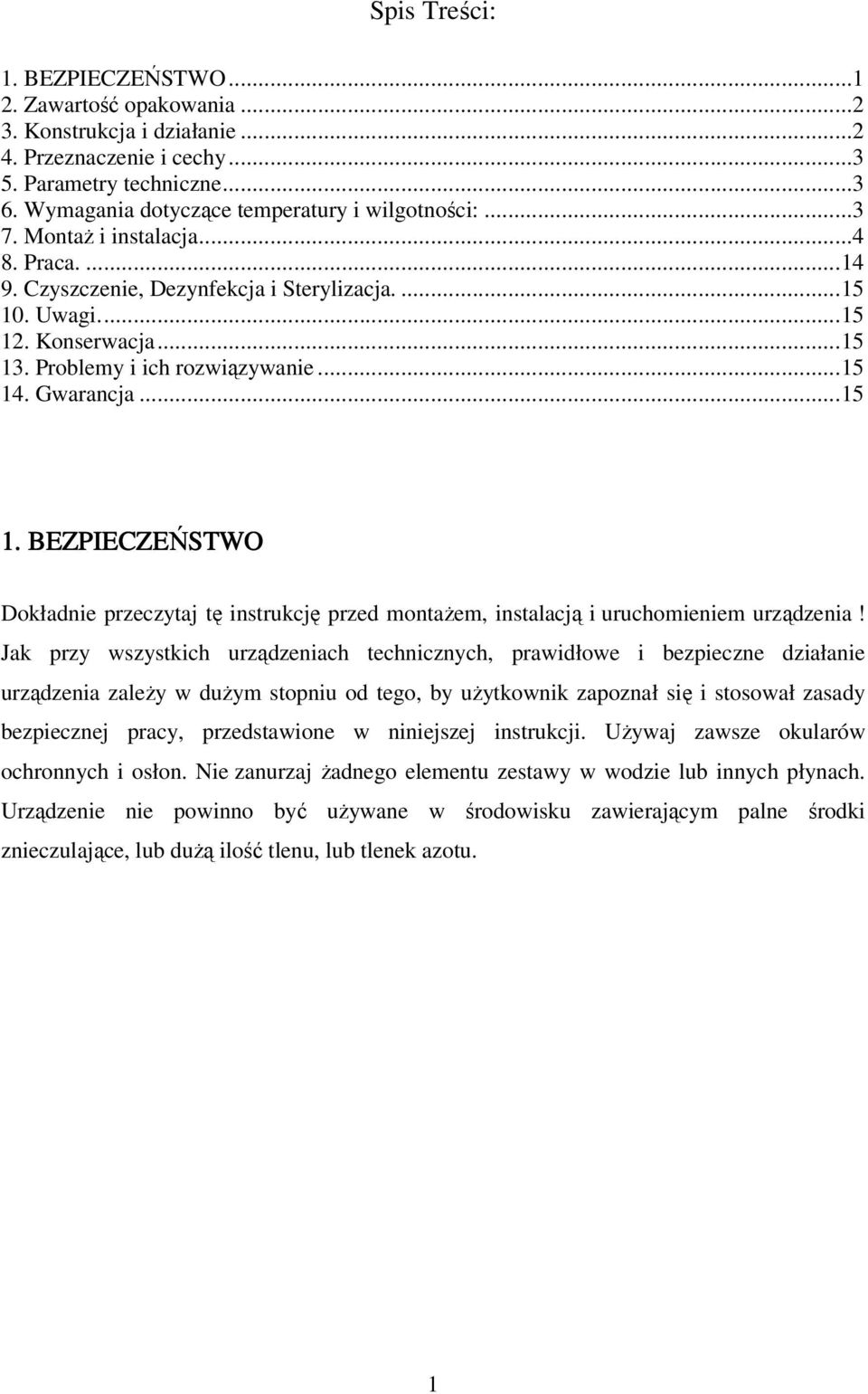

2 Spis Treści: 1. BEZPIECZEŃSTWO Zawartość opakowania Konstrukcja i działanie Przeznaczenie i cechy Parametry techniczne Wymagania dotyczące temperatury i wilgotności: MontaŜ i instalacja Praca Czyszczenie, Dezynfekcja i Sterylizacja Uwagi Konserwacja Problemy i ich rozwiązywanie Gwarancja BEZPIECZEŃSTWO Dokładnie przeczytaj tę instrukcję przed montaŝem, instalacją i uruchomieniem urządzenia! Jak przy wszystkich urządzeniach technicznych, prawidłowe i bezpieczne działanie urządzenia zaleŝy w duŝym stopniu od tego, by uŝytkownik zapoznał się i stosował zasady bezpiecznej pracy, przedstawione w niniejszej instrukcji. UŜywaj zawsze okularów ochronnych i osłon. Nie zanurzaj Ŝadnego elementu zestawy w wodzie lub innych płynach. Urządzenie nie powinno być uŝywane w środowisku zawierającym palne środki znieczulające, lub duŝą ilość tlenu, lub tlenek azotu. 1

3 2. Zawartość opakowania Element Nazwa Specyfikacja Ilość 1 baza kamery 1 2 zasilacz bazy 1 3 kamera 1 4 uchwyt kamery z kablem 1 5 uchwyt kamery z nadajnikiem 1 6 odbiornik bazy 1 7 nadajnik kamery 1 8 uchwyt do mocowania bazy przewód połączeniowy kamerabaza przewód połączeniowy Video chinch przewód połączeniowy video SVHS 12 pilot 1 13 Odbiornik podczerwieni z przewodem 14 Instrukcja uŝytkowania 1 15 płyta CD z oprogramowaniem 16 osłonki jednorazowe Konstrukcja i działanie Urządzenie składa się z następujących części: - bazy, zasilanej z zewnętrznego zasilacza - kamery - przewodu połączeniowego, który moŝe zostać zastąpiony zestawem nadajnik - odbiornik - uchwytów na kamerę - zasilaczy - przewodów, umoŝliwiających podłączenie kamery do monitora - pilota z odbiornikiem podczerwieni Kamera wyposaŝona jest w obiektyw, o stałej ogniskowej i o małym otworze względnym przysłony. Dzięki temu rozwiązaniu obiektyw zachowuje ostrość obrazu w duŝym zakresie odległości i nie wymaga mechanizmów zmiany ostrości, co pozwala skupić się na pacjencie, a nie na czynnościach dodatkowych. 2

4 4. Przeznaczenie i cechy Urządzenie przeznaczone jest do uŝytkowania przez stomatologa i słuŝy do zobrazowania wnętrza jamy ustnej. Kamera wyposaŝona jest zestaw gniazd, pozwalających obserwować obraz bezpośrednio na monitorze komputerowym, oraz na podłączenie jej do komputera. W zestawie dostarczone jest są sterowniki do poprawnego zainstalowania kamery, oraz oprogramowanie do prowadzenia gabinetu stomatologicznego. 5. Parametry techniczne Zasilacz bazy Napięcie zasilania V, 50/60 Hz Moc pobierana 3 W Napięcie zasilania kamery 5 V Zasilacz nadajnika Napięcie zasilania V, 50/60 Hz Moc pobierana 3 W Napięcie zasilania kamery 8,5 V Format sygnału Video NTSC/PAL Rozmiar obrazu 1,3 Mpixeli Format kompresji MPEG4 Długość kamery 220 mm Długość kamery z dołączonym nadajnikiem 275 mm 6. Wymagania dotyczące ce temperatury i wilgotności: Temperatura pracy: od 10ºC do 40 ºC Wilgotność względna: 70% Temperatura przechowywania: od -40ºC do 55 ºC 3

5 7. MontaŜ i instalacja Szanowni Państwo, Urządzenie dostarczone jest w stanie rozłoŝonym. Przed uŝyciem naleŝy je zmontować, nie jest to czynność wymagająca specjalistycznych narzędzi. Kolejność montaŝu: Ustawić na stabilnym podłoŝu bazę kamery, i podłączyć do zasilania. Zasilacze mają róŝne końcówki, więc nie istnieje moŝliwość błędnego podłączenia. Następnie proszę włoŝyć dołączoną baterię do pilota z lewej strony szufladki na baterię znajduje się zapadka, proszę przesunąć ją w prawo i wysunąć szufladkę. Następnie proszę włoŝyć baterię do szufladki strona oznaczona plus do góry i wsunąć szufladkę do pilota. Po wsunięciu do końca zapadka zaskoczy na miejsce. Rys. Pilot z szufladką na baterię 4

6 Rys. Pilot z wysuniętą szufladka na baterie Rys. Pilot, szufladka, bateria Baza kamery wyposaŝona jest w odbiornik podczerwieni na górnej ściance, oraz zewnętrzny odbiornik przewodowy, umoŝliwiający rozszerzenie zasięgu bądź zmianę miejsca odbioru. 5

7 Rys. Tylna ścianka bazy. Na tylnej ściance urządzenia znajdują się następujące gniazda podłączeniowe: u góry pojedyncze gniazd do podłączana kamery, zarówno przewodem, jak i za pomocą nadajnika-odbiornika. Gniazdo to, dla wygody uŝytkownika, powtórzone jest z przodu urządzenia. W dolnym rzędzie znajdują się, licząc od lewej, zielone gniazdo do podłączenia zewnętrznego odbiornika podczerwieni, gniazdo USB, gniazdo VGA, gniazdo opcjonalnego sterownika noŝnego, gniazdo zasilacza i wyłącznik sieciowy. Rys. baza kamery z podłączonym zasilaczem, odbiornikiem bezprzewodowym i odbiornikiem podczerwieni. 6

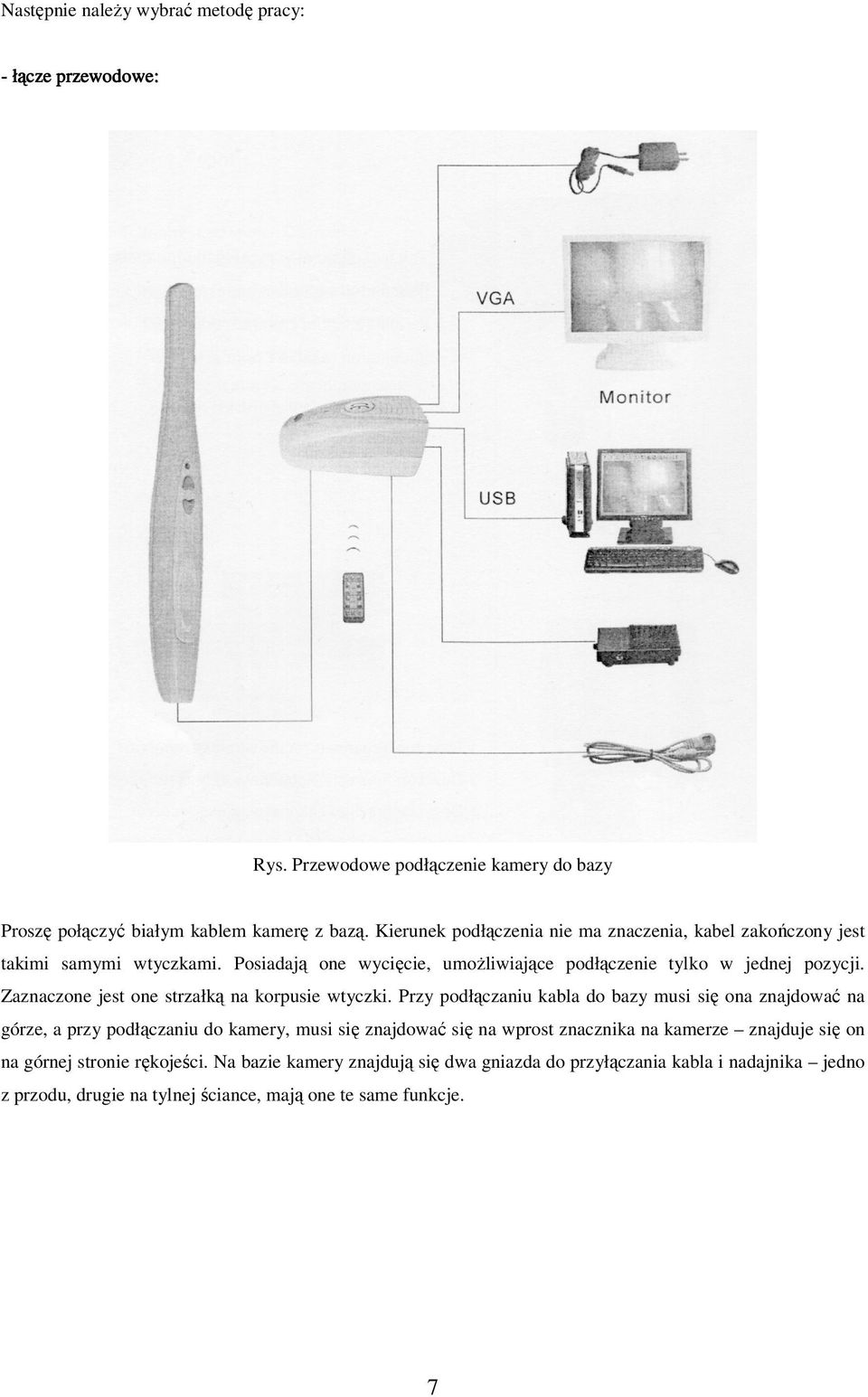

8 Następnie naleŝy wybrać metodę pracy: - łą łącze przewodowe: przewodowe: Rys. Przewodowe podłączenie kamery do bazy Proszę połączyć białym kablem kamerę z bazą. Kierunek podłączenia nie ma znaczenia, kabel zakończony jest takimi samymi wtyczkami. Posiadają one wycięcie, umoŝliwiające podłączenie tylko w jednej pozycji. Zaznaczone jest one strzałką na korpusie wtyczki. Przy podłączaniu kabla do bazy musi się ona znajdować na górze, a przy podłączaniu do kamery, musi się znajdować się na wprost znacznika na kamerze znajduje się on na górnej stronie rękojeści. Na bazie kamery znajdują się dwa gniazda do przyłączania kabla i nadajnika jedno z przodu, drugie na tylnej ściance, mają one te same funkcje. 7

9 Rys. Podłączenie kamery i kabla Wtyczki zaopatrzone są w pierścienie dociskowe, aby odłączyć wtyczkę, naleŝy pociągnąć za pierścień, nigdy za wtyczkę. Pociąganie za wtyczkę moŝe doprowadzić do uszkodzenia połączenia. Do konfiguracji przewodowej producent dostarcza specjalny uchwyt mocujący: Rys. Uchwyt do kamery z podłączonym przewodem. 8

10 - łą łącze bezprzewodowe Rys. Bezprzewodowe podłączenie kamery do bazy Łącze przewodowe moŝe w tym modelu kamery zostać zastąpione łączem bezprzewodowym. UmoŜliwia to nie tylko pozbycie się niewygodnego przewodu, ale i oddalenie bazy na większą odległość niŝ pozwala długość przewodu. Ponadto, w kaŝdej chwili moŝna powrócić do pracy przewodowej. Rys. Nadajnik 9

11 Nadajnik podłączamy do kamery do gniazda przewodu. Jest on na tyle lekki, Ŝe nie utrudnia pracy. Przy odłączaniu nadajnika proszę pamiętać o odciągnięciu najpierw pierścienia, a następnie wtyczki nadajnika. Nadajnik wyposaŝony jest w wyłącznik (Power), przycisk zmiany kanałów (Choice) i gniazdo ładowania (DC IN). Na górnej powierzchni nadajnika znajdują się diody, informujące o wybraniu jednego z 4 kanałów nadawania i stanie baterii. Wybór kanału dokonujecie Państwo poprzez naciskanie przycisku zmiany kanałów (Choice) sekwencyjnie, tzn. kolejne naciśnięcie przesuwa wybór o jeden, lub wraca z ostatniego do pierwszego. Rys. Nadajnik podłączony do kamery. Na zdjęciu widać wybrany kanał 1 świecąca się czerwona dioda i wskaźnik zasilania świecąca się zielona dioda. Nadajnik zawiera w sobie akumulator, zapewniający mu pracę. W przypadku wyczerpywania się akumulatora, dioda zmieni kolor z zielonego na czerwony. Akumulator ładujemy, podłączając mniejszy zasilacz do gniazda DC IN. Przed pierwszym uŝyciem zalecane jest naładowanie akumulatora przez 12 h. Producent dostarcza w zestawie uchwyt do wieszania kamery z podłączonym nadajnikiem. Rys. Uchwyt do kamery z nadajnikiem Uchwyt jest tak skonstruowany, iŝ umoŝliwia podłączenie nadajnika do ładowania w czasie przechowywania kamery w uchwycie. 10

12 Rys. Odbiornik, góra Rys. Odbiornik, dół Na dolnej ściance odbiornika znajdują się przełączniki, którymi wybieramy numer kanału. WaŜne jest, aby numer kanału wybrany w odbiorniku i nadajniku były takie same, w nadajniku kanały liczone są od lewe, w odbiorniku od prawej strony. Na zdjęciu wybrany jest kanał 1 ciemniejszy przełącznik przesunięty w dół. WaŜne jest, aby w czasie pracy powierzchnia odbiornika ustawiona była prostopadle do nadajnika zapewni to najlepszy odbiór. Następnym krokiem jest podłączenie kamery do komputera, bądź do monitora z wejściem VGA. Podłączona do komputera, kamera korzysta z oprogramowania, podłączona z do monitora, zapamiętuje 28 obrazów. Przy podłączaniu do komputera, zalecane jest podłączenie do wyłączonego komputera, włączenie kamery a następnie uruchomienie go. Po uruchomieniu, komputer znajduje nowe urządzenie i prosi o sterowniki. Wkładamy do napędu płytę CD dostarczoną z kamera, komputer wyszukuje sterowniki. na płycie znajduje się tez angielskojęzyczny program do prowadzenia gabinetu, dodawany przez producenta kamery. 11

13 Pilot Rys. Pilot Pilot wyposaŝony jest w następujące przyciski, słuŝące do przeglądania zapisanych zdjęć i sekwencji filmowych UP- do góry, przewijanie do góry DOWN, w dół, przewijanie w dół DELETE SINGLE kasowanie pojedynczego zdjęcia ZOOM powiększanie pojedynczego zdjęcia z ekranu podzielonego na 4 na cały ekran DELETE kasowanie wybranego zdjęcia z ekranu podzielonego na 4 FULL/QUAD wyświetlanie pojedynczego zdjęcia lub podział ekranu na 4 DELETE ALL kasowanie wszystkich F/M (MEMORY) zapisywanie w pamięci Odbiornik podczerwieni znajduje się na górnej ściance bazy, przed przyciskami funkcyjnymi. Na bazie zlokalizowana jest dioda informująca o zasilaniu urządzenia. Przyciski, umieszczone na bazie poniŝej, są powtórzeniem tych z pilota. 12

14 Rys. Baza Mocowanie. PoniewaŜ kamera z zamocowanym przewodem lub nadajnikiem ma inny kształt, producent dostarcza dwa uchwyty montaŝowe do kamery. Do mocowania bazy producent dostarcza jeden uchwyt, który naleŝy zamocować do ściany, a następnie powiesić na nim bazę. 13

15 Rys. Uchwyt do mocowania wraz z baza. Rys. Uchwyt zamocowany na bazie. Kamera jest gotowa do pracy. 8. Praca. Kamera wyposaŝona jest w dwa przyciski: Stopklatka krótsze przyciśnięcie powoduje przechwycenie stopklatki i zapisanie jej w pamięci, dłuŝsze włącza/wyłącza oświetlenie. JeŜeli kamera jest w trybie przeglądania pamięci, naciśnięcie tego przycisku powoduje powrót do oglądania obrazu na Ŝywo. Podział ekranu - przyciśnięcie tego przycisku powoduje przejście kamery do trybu wyświetlania 4 obrazów na ekranie, lub jednego na cały ekran. 14

16 9. Czyszczenie, Dezynfekcja i Sterylizacja. Wszystkie powierzchnie mogą być czyszczone i dezynfekowane za pomocą miękkiej ściereczki z łagodnym środkiem. Pamiętaj, by zawsze uŝywać osłonek jednorazowych! 10. Uwagi. a) Oczyść kompletne urządzenie przed i po uŝyciu. b) Zawsze uŝywaj sterylnych osłon jednorazowych. c) Nie naraŝaj oczu pacjenta na bliski kontakt z oświetleniem obiektywu. Jest to światło o wysokiej jaskrawości i duŝym natęŝeniu. d) Przed połączeniem zasilaczy do gniazdek, upewnij się, Ŝe są one sprawne i nie groŝą poraŝeniem. e) Nie ciągnij za kabel, moŝe to doprowadzić do zerwania przewodów w jego wnętrzu. f) Postępuj zawsze zgodnie z zasadami higieny. g) 12. Konserwacja a) Przechowuj urządzenie w opakowaniu w suchym miejscu. b) Nie przechowuj razem z substancjami toksycznymi, Ŝrącymi i mogącymi eksplodować. c) Wilgotność w miejscu przechowywania nie moŝe przekraczać 70%. d) Temperatura przechowywania: -40ºC do 55 ºC 13. Problemy i ich rozwiązywanie zywanie Szanowni Państwo, W tabeli przedstawiamy najczęściej spotykane problemy wraz z propozycjami ich samodzielnego rozwiązania. JeŜeli proponowane działania nie przyniosą rezultatu, prosimy o kontakt ze sprzedawcą. Problem Po włączeniu, dioda POWER na bazie nie świeci Przyczyna Brak zasilania 15 Rozwiązanie zanie Sprawdzić zasilacz, gniazdko i podłączenie zasilacza do bazy Po włączeniu, nadajnik nie działa Rozładowany akumulator Naładować akumulator Ruch ręki w czasie Nie ruszać kamerą w czasie Stopklatka jest rozmyta przechwytywania przechwytywania stopklatki Miękką szmatką przeczyścić Obraz ma plamy Zanieczyszczenie obiektywu obiektyw. 14. Gwarancja Producent zaświadcza, iŝ urządzenia są wolne od braków materiału jak równieŝ wykonania i powinny działać w sposób zadowalający w warunkach normalnego uŝytkowania przez okres dwóch lat od daty zakupu.

17 Stosowanie środków zapobiegawczych naleŝy do nabywcy. Producent i dystrybutor w Ŝadnym wypadku nie ponosi odpowiedzialności za szkody wynikłe z niezgodnego z zasadami i zaleceniami uŝytkowania urządzenia. 16
