1 Instrukcja montażu i obsługi stomatologicznej negatoskopu cyfrowego i kamery Strona 1 Instrukcja montażu i obsługi Negatoskop cyfrowy M 168 i kamera DC-CCD 986 SUPER CAM

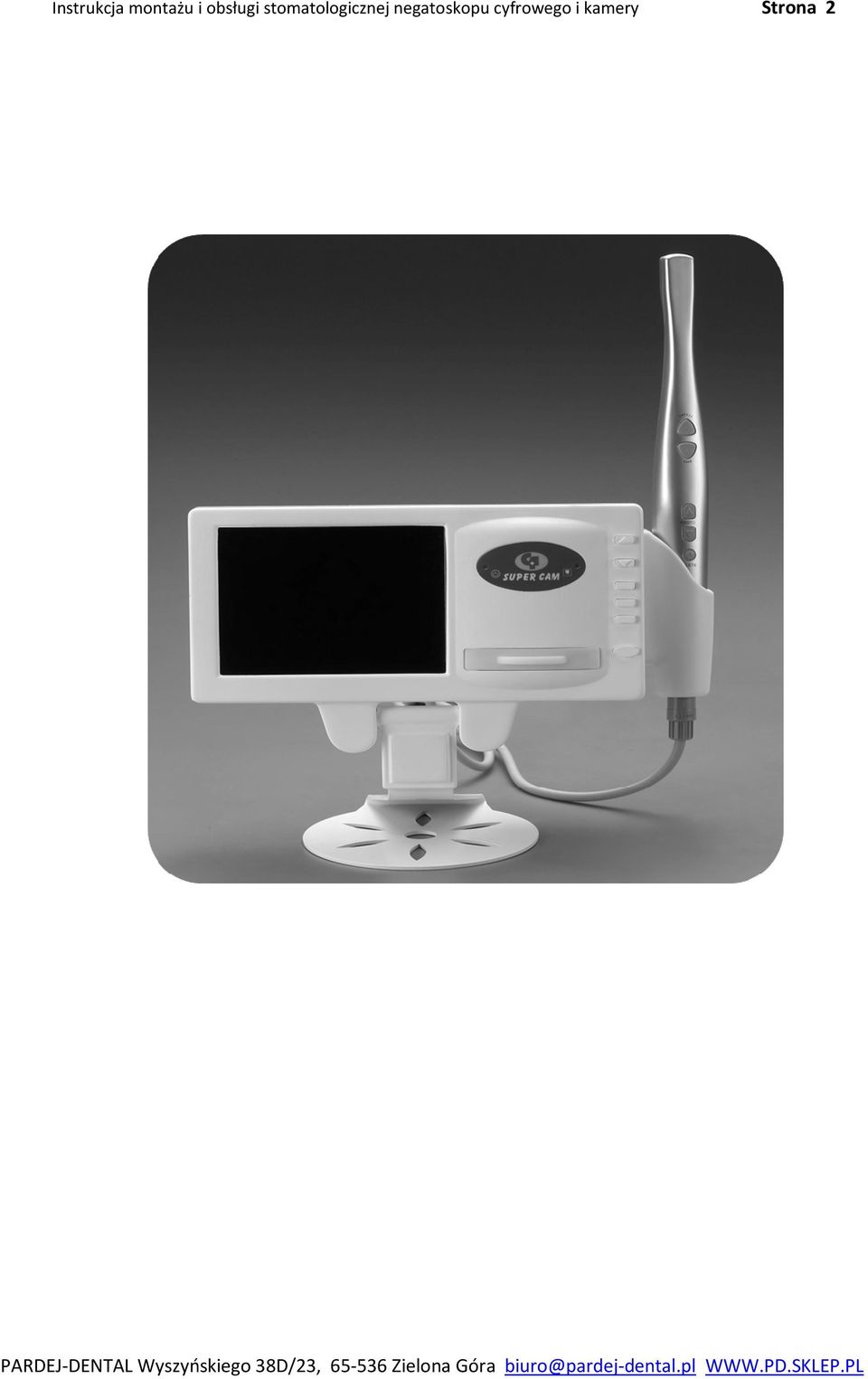

2 Instrukcja montażu i obsługi stomatologicznej negatoskopu cyfrowego i kamery Strona 2

3 Instrukcja montażu i obsługi stomatologicznej negatoskopu cyfrowego i kamery Strona 3 Negatoskop cyfrowy M 168 to zaawansowane technologicznie urządzenie do podglądu i archiwizacji tradycyjnych zdjęć rentgenowskich o wymiarach 41 x 31mm. Prezentacja odbywa się na wbudowanym ekranie LCD o przekątnej 5, lub na podłączonym do urządzenia dodatkowym monitorze. Zdjęcia można łatwo zapisać w formie cyfrowej na wbudowanej karcie pamięci lub bezpośrednio na podłączonym do urządzenia komputerze. Dzięki dodatkowemu wejściu do urządzenia można podłączyć kamerę wewnątrzustną, a obraz z niej prezentować na wbudowanym w urządzenie ekranie LCD, lub podłączonym monitorze dodatkowym. W skład zestawu wchodzi kamera przewodowa DC-CCD986, która poza możliwością prezentacji obrazu zapisuje zdjęcia na karcie pamięci MICRO SD. W zestawie znajduje się: - cyfrowy negatoskop M 168, - kamera wewnątrzustna DC-CCD986, - stojak do urządzenia, - mocowanie do unitu, - zasilacz sieciowy, - zasilacz do wbudowania w unicie na 24V - płyta instalacyjna z oprogramowaniem, - przewód VIDEO AV, - przewód VGA, - przewód USB, - przewód kamery, - dwie karty pamięci micro SD 512MB - dwa adaptery kart mikro SD na SD - czytnik kart SD, USB - nadajnik bezprzewodowy z baterią*, - ładowarka do nadajnika bezprzewodowego*, - odbiornik bezprzewodowy*, - monitor 2,5 ** *- tylko w zestawach bezprzewodowych, **- opcjonalne wyposażenie do kamery DC-CCD986

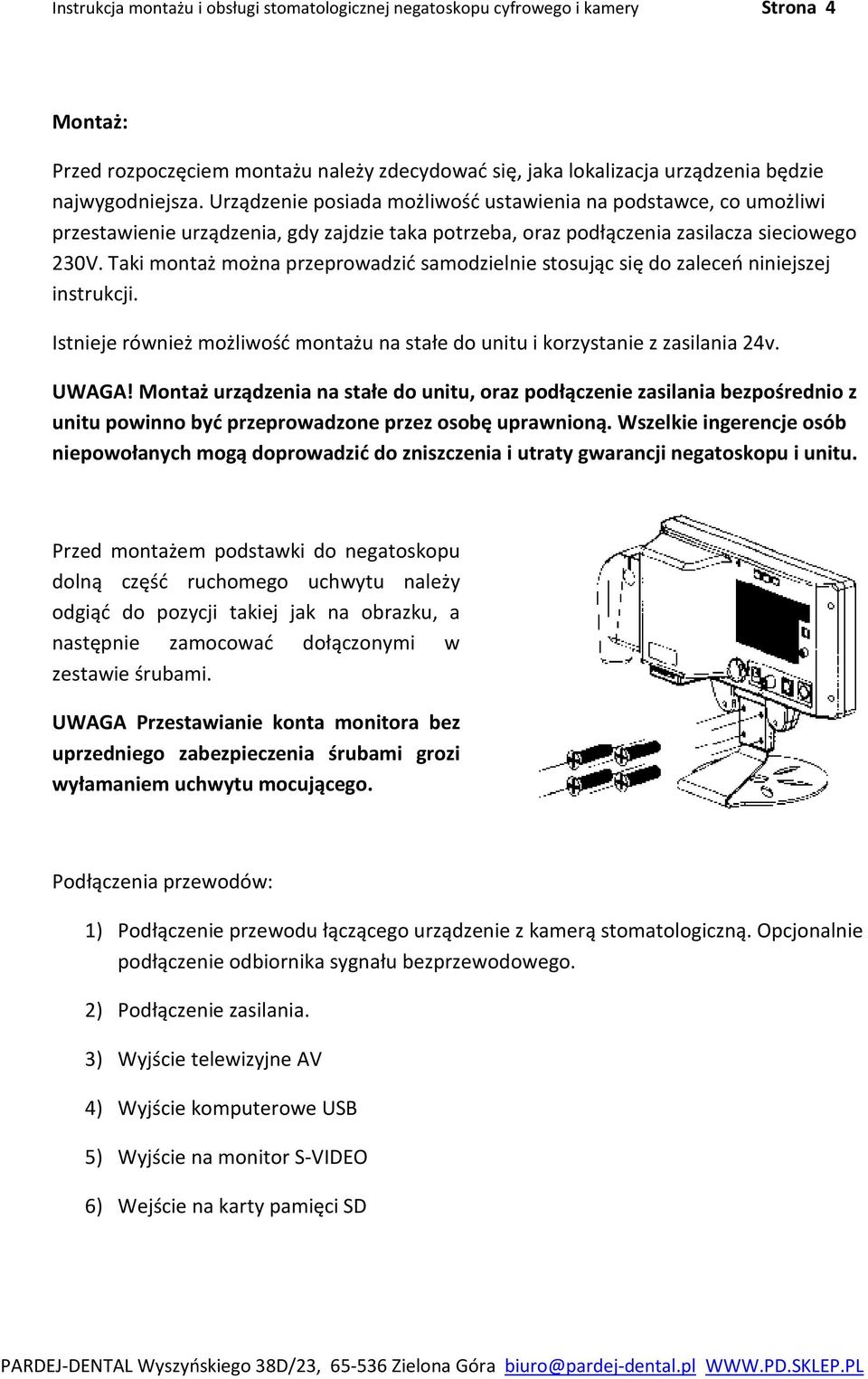

4 Instrukcja montażu i obsługi stomatologicznej negatoskopu cyfrowego i kamery Strona 4 Montaż: Przed rozpoczęciem montażu należy zdecydować się, jaka lokalizacja urządzenia będzie najwygodniejsza. Urządzenie posiada możliwość ustawienia na podstawce, co umożliwi przestawienie urządzenia, gdy zajdzie taka potrzeba, oraz podłączenia zasilacza sieciowego 230V. Taki montaż można przeprowadzić samodzielnie stosując się do zaleceń niniejszej instrukcji. Istnieje również możliwość montażu na stałe do unitu i korzystanie z zasilania 24v. UWAGA! Montaż urządzenia na stałe do unitu, oraz podłączenie zasilania bezpośrednio z unitu powinno być przeprowadzone przez osobę uprawnioną. Wszelkie ingerencje osób niepowołanych mogą doprowadzić do zniszczenia i utraty gwarancji negatoskopu i unitu. Przed montażem podstawki do negatoskopu dolną część ruchomego uchwytu należy odgiąć do pozycji takiej jak na obrazku, a następnie zamocować dołączonymi w zestawie śrubami. UWAGA Przestawianie konta monitora bez uprzedniego zabezpieczenia śrubami grozi wyłamaniem uchwytu mocującego. Podłączenia przewodów: 1) Podłączenie przewodu łączącego urządzenie z kamerą stomatologiczną. Opcjonalnie podłączenie odbiornika sygnału bezprzewodowego. 2) Podłączenie zasilania. 3) Wyjście telewizyjne AV 4) Wyjście komputerowe USB 5) Wyjście na monitor S-VIDEO 6) Wejście na karty pamięci SD

5 Instrukcja montażu i obsługi stomatologicznej negatoskopu cyfrowego i kamery Strona 5 Urządzenie obsługuje karty SD wszelkiej wielkości i może na ekranie monitora wyświetlać wszystkie nagrane na karcie zdjęcia w formatach: BMP, JPG, PNG oraz GIF. W zestawie znajdują się karty MICRO SD, które wymagają użycia adaptera. W zestawie znajdują się dwa adaptery. Aby umieścić w urządzeniu kartę MICRO SD najpierw należy włożyć ją do adaptera, a następnie adapter wraz z kartą wsunąć w wejście 6. Aby wyjąć kartę z urządzenia najpierw wysuwany z urządzenia adapter poprzez delikatne wsunięcie go aż do oporu. Następnie wyjmujemy adapter i dopiero wyjmujemy kartę. UWAGA nie należy wyjmować karty w trakcie zapisu lub odczytu. Dla zapewnienia bezpieczeństwa zapisanych na karcie danych zaleca się, aby kartę wyjmować po uprzednim wyłączeniu urządzenia. Konfiguracja kamery Kamera jest zgodna z systemem wizji PAL (ostatnie dwie litery w numerze seryjnym PA). Negatoskop cyfrowy może również obsługiwać system NTSC. Do zmiany systemu odbioru służy przełącznik P / N w tylnej części urządzenia. W celu prawidłowej pracy przełącznik musi być w pozycji P Przy podłączeniu kamer przewodowych przełącznik trybu pracy wire less (bezprzewodowy) wire (przewodowy) W-L / W musi być ustawiony w pozycji W. Przy oferowanych zestawach przełączniki powinny być fabrycznie ustawione w pozycjach P oraz W.

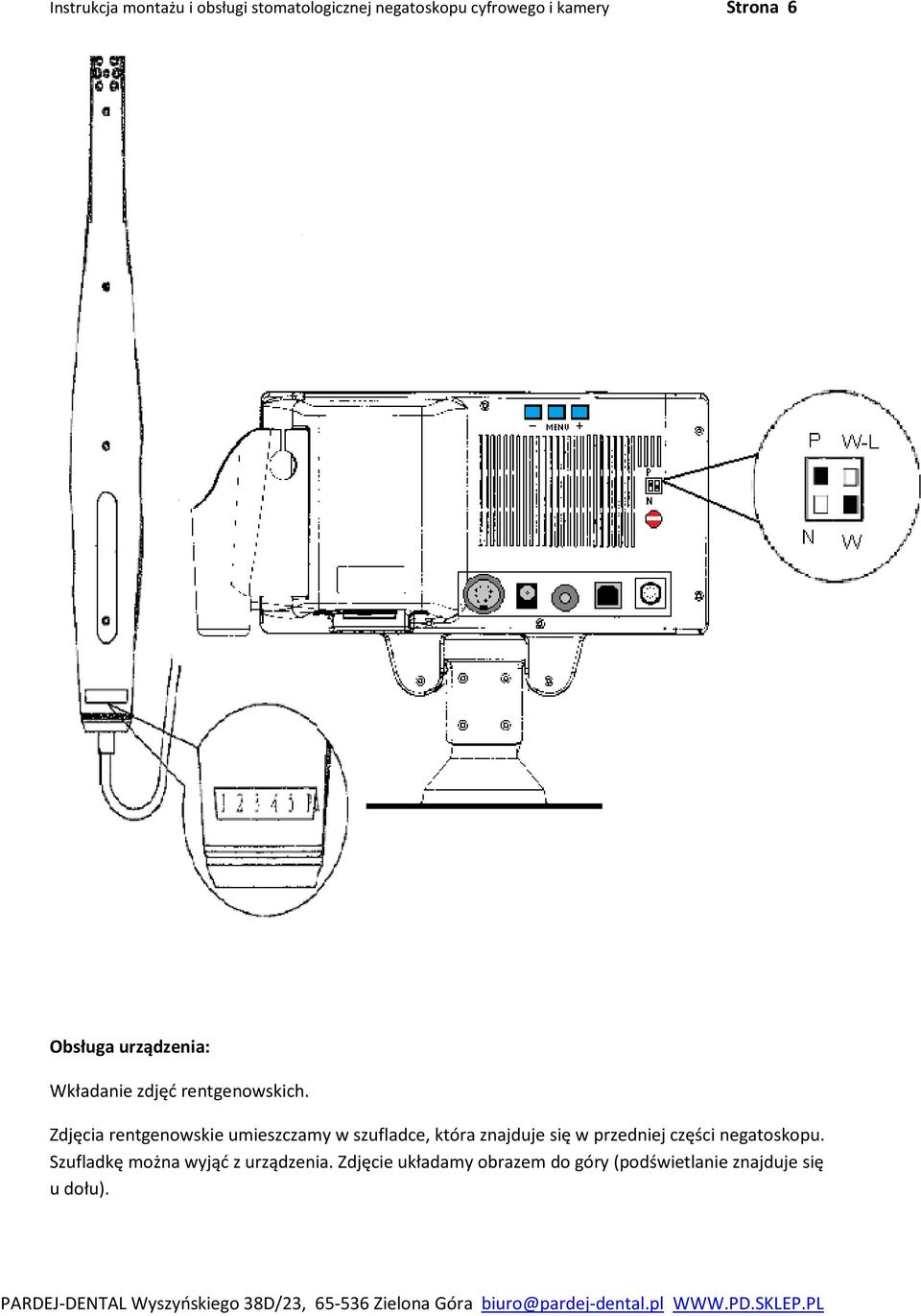

6 Instrukcja montażu i obsługi stomatologicznej negatoskopu cyfrowego i kamery Strona 6 Obsługa urządzenia: Wkładanie zdjęć rentgenowskich. Zdjęcia rentgenowskie umieszczamy w szufladce, która znajduje się w przedniej części negatoskopu. Szufladkę można wyjąć z urządzenia. Zdjęcie układamy obrazem do góry (podświetlanie znajduje się u dołu).

7 Instrukcja montażu i obsługi stomatologicznej negatoskopu cyfrowego i kamery Strona 7 Po umieszczeniu zdjęcia włączamy zasilanie przycisk 6 POWER. Przycisk 1 i 2 służą do przeglądania zapisanych na karcie SD zdjęć. Aby wykasować aktualnie prezentowane zdjęcie używamy przycisk 3 DELETE. Przycisk 4 służy do zapisu aktualnie wyświetlanego zdjęcia na karcie SD. Przycisk 5 służy do przełączania źródła obrazy pomiędzy prezentacją zdjęć rentgenowskich a obrazem z kamery stomatologicznej.

8 Instrukcja montażu i obsługi stomatologicznej negatoskopu cyfrowego i kamery Strona 8 W tylnej części urządzenia znajdują się przyciski do ustawiania parametrów obrazu. Pokrętło 4 reguluje jasność światła podświetlającego zdjęcie rentgenowskie. Parametry ekranu LED takie jak kontrast, jasność i kolor ustawia się poprzez wybranie danego parametru przyciskiem MENU 2 (informacja pojawi się na ekranie) a następnie dostrajamy obraz przyciskami + i (1 i 3). Zarówno parametry obrazu jak i jasność podświetlania zdjęć ustawia się tylko raz i nie ma potrzeby ich zmiany w trakcje pracy urządzenia.

9 Instrukcja montażu i obsługi stomatologicznej negatoskopu cyfrowego i kamery Strona 9 Funkcje kamery DC-CCD986: 1 Przyciski FREEZE uruchamia kamerę, jeżeli włączone jest zasilanie. Naciśnięcie przycisku przy kamerze pracującej powoduje zatrzymanie (zamrożenie) obrazu, (funkcja stop klatka), ponowne naciśnięcie powoduje powrót do obrazu na żywo. Zamrożone obrazy mogą być zapisane za pomocą przycisku SAVE 2 Przyciski SAVE zapisuje obraz na karcie pamięci MICRO SD.

10 Instrukcja montażu i obsługi stomatologicznej negatoskopu cyfrowego i kamery Strona 10 3 i 4 Przyciski pozwalają na przeglądanie zdjęć zapisanych na karcie MICRO SD. 5 Przycisk DELETE usuwa z karty SD aktualnie widziane na monitorze zdjęcie. 6 Wejścia MINI JACK do podłączenia 2,5 calowego monitora do podglądu obrazu i przeglądania zapisanych zdjęć. 7 Wejście na kartę pamięci MICRO SD. Pozbywanie się urządzeń elektrycznych. Zużytego czy uszkodzonego urządzenia nie należy wyrzucać z odpadami gospodarczymi. Urządzenie takie należy dostarczyć do wyspecjalizowanego punktu zbiórki odpadów tego typu. W ten sposób zapewniona zostaje utylizacja urządzenia zgodna z zasadami ochrony środowiska. Szczegółowe informacje o punktach zbierania zużytych urządzeń elektrycznych można uzyskać u władz lokalnych. Importer: PARDEJ-DENTAL Wyszyńskiego 38D/ Zielona Góra biuro@pardej-dental.pl Wyprodukowano w ChRL
