1 Cyfrowy tablet graficzny 12 x 12 HR III P Nr art Wprowadzenie Opis New Sketch 1212 HR III. Tablet graficzny dysponuje powierzchnią roboczą 20,5 x 30,5 cm. Dostarczany jest z następującymi przyrządami wskaźnikowymi: rysikiem z trzema przyciskami, myszką z czterema klawiszami w tym dwoma przyciskami Magic-Surfer. Narzędzia te umożliwiają wygodną obróbkę i optymalne ustawienia w AutoCAD, Microsoft Office 97, Internet Explorer 4.x, Adobe PhotoShop i kompatybilnych programach. Możliwości: Rysowanie, kopiowanie ilustracji i rysunków odręcznych. Sterowanie wskaźnikiem pozycyjnym na ekranie komputera Zakres dostawy: Tablet graficzny Rysik z trzema przyciskami i myszką z 4 przyciskami Uchwyt do rysika Adapter 9-25 Nakładka kompatybilna z AutoCAD. Sterowniki Windows i ADI. Adapter do klawiatury Sposób funkcjonowania Zakres roboczy NewSketch 1212HRIII wynosi 12 x 12 cali (304 x 304 mm). Maksymalny odstęp oznaczający odległość od zakresu roboczego z którego odczyt pozycji rysika i lupy jest jeszcze możliwy, wynosi 20 mm dla myszki i 10 mm dla rysika. Przy większym odstępie brak gwarancji precyzyjnego wykonania rysunku. Rozdzielczość NewSketch 1212 HRIII wynosi 2540 maksymalnej ilości linii/cal. Dwie podstawowe części zestawu to tablet graficzny i narzędzia wskazujące. W celu wskazania swojej pozycji rysik i lupa wysyłają słabe sygnały odbierane przez kratkę drucianą pod górną powierzchnią tabletu. W celu prawidłowego przeprowadzenia procesu, sztyft i lupa powinny znajdować się w obrębie zasięgu urządzenia i nie powinny przekraczać maksymalnego dopuszczalnego odstępu. Wymagania systemowe. Kompatybilny komputer PC 486 lub Pentium. Windows 3.x/95/98/NT lub DOS. Interfejs RS-232C Właściwości NewSketch 1212HRIII Technologia: elektromagnetyczna, Rozdzielczość: 2540 lpi (linii/ cal)/ 100 lpmm (linii/ mm). Powierzchnia robocza: 305 mm x 305 mm Dokładność: -/+ mm Czułość: 20 mm dla myszy, 10 mm dla rysika Zasilanie: zasilacz sieciowy. Narzędzia wskazujące: rysik z 3 przyciskami i mysz z 4 klawiszami w tym przyciskami Magic- Surfer. Prędkość przekazu: BPS (format UIOF), 9600 BPS (format MM). Kabel: gniazdo DB9 dla seryjnego interfejsu PC (lub adapter 9/25 biegunowy) Przyciski Magic-Surfer dla wersji DOS AutoCAD.

Narzędzia te umożliwiają wygodną obróbkę i optymalne ustawienia w AutoCAD, Microsoft Office 97, Internet Explorer 4.x, Adobe PhotoShop i kompatybilnych programach.

2 Rozszerzone sterowniki tabletu DOS wspierają koordynację pod DOS. Instalacja sprzętu Wskaźnik statusy: wskaźnik zasilania, status działania i moduł NewSketc h1212 HRIII. 2. Zał./Wył. (Power): przełącznik ON/OFF. 3. Resetowanie (RESET): resetowanie danych NewSketch 1212HRIII. 4. Kursor: podłączenie lupy i sztyftu. 5. Gniazdo zasilające: do podłączenia zasilacza sieciowego. 6. Interfejs: wejście kabla łączącego urządzenie z komputerem. Przycisk 1. Rysik Sztyft wyposażony jest w trzy przyciski. Jeden znajduje się wierzchołku (przycisk 1) i pozostałe z boku rysika (przycisk 2 i 3). W systemie DOS przycisk 1 odpowiada pod względem funkcji, lewemu przyciskowi myszy, przycisk 2 prawemu, przycisk 3 środkowemu. Lupa Lupa wraz z NewSketch1212 HRIII służy do wskazywania pozycji na ekranie, kopiowania i korzystania z funkcji menu. Na myszce znajduje się 6 przycisków, umożliwiających wybór różnych funkcji.

Interfejs: wejście kabla łączącego urządzenie z komputerem. Przycisk 1. Rysik Sztyft wyposażony jest w trzy przyciski.

3 Emulacja przycisków myszy dla zastosowania DOS wygląda następująco: Przycisk 1: przycisk prawy. Przycisk 2: przycisk lewy Przycisk 3: przycisk lewy i prawy Przycisk 4: przycisk środkowy Przycisk 5: przewijanie w górę. Przycisk 6: przewijanie w dół. Zastosowanie Windows odpowiada przyporządkowaniu standardowych przycisków w DOS Przyporządkowanie można zmienić za pomocą sterowania systemowego do tabletu. Wskaźnik LED Wskaźniki LED tabletu posiadają następujące znaczenie: Działanie Status Modus Znaczenie Zał. Gotowy do pracy Pulsuje Urządzenie wskazujące (mysz lub rysik) znajduje się w zasięgu powierzchni roboczej. Czerwony Wył. Tryb K Zielony Czerwony Tryb MM Zielony zielony Tryb UIOF Tryb K umożliwia jednoczesne podłączenie myszy i rysika. Tryb MM wspomaga tryb summagraficzny Tryb UIOF: wspomaga tryb summogroficzno- UIOF Instalacja NewSketch 1212HRIII Instalacji tabletu należy dokonać przy wyłączonym komputerze. 1. Rysik lub lupę podłączyć do wejścia dla narzędzi wskazujących. 2. Tablet podłączyć do komputera. Wtyk 9-biegunowy podłączyć do tabletu, a wtyk 25- biegunowy do interfejsu komputera. W przypadku komputerów ze złączem seryjnym 9- biegunowym, należy skorzystać z adaptera Podłączyć zasilacz do gniazda ściennego (przed podłączeniem upewnić się czy zasilacz dopasowany jest do ogólnodostępnej sieci). 4. Podłączyć zasilacz lub adapter klawiatury, łącząc wtyk z gniazdem D przewodu interfejsu.

Zastosowanie Windows odpowiada przyporządkowaniu standardowych przycisków w DOS Przyporządkowanie można zmienić za pomocą sterowania systemowego do tabletu.

4 5. Włączyć komputer i NewSketch 1212HRIII. Po zainstalowaniu niezbędnego oprogramowania urządzenie będzie gotowe do pracy. Instalacja sterowników Sterownik DOS- GTABLET.COM Sterowniki umożliwiają zastosowania NewSketch 1212 RHIII z aplikacją DOS. Za pomocą sterowników możliwe jest kopiowanie każdej grafiki i wykonanie rysunków odręcznych za pomocą odpowiedniego programu. Umieścić CD w napędzie D: (np. D:). Po wskazniu C:\> wprowadzić: C:\>D D:\>CD/DOS<Enter> D:\DOS>GTABLET <Enter> Możliwa jest również instalacja sterowników w następujący sposób: C:XCOPY D:\DOS C:\GTABLET\ C:\> CD GTABLET C:\> GTABLET> GTABLET <Enter> Sterownik automatycznie rozpozna NewSketch 1212HRIII.. Komunikat niezbędny do zainstalowania sterownika wskazany zostanie na ekranie. Sterownik GTABLET.COM wspomaga ustawienie AParameter@. Niezbędne ustawienia dla NewSketch 1212HRIII można wprowadzić następująco: Wiersz polecenia: GTABLET N N = /1 instalacja seryjnego złącza COM 1 /2 - instalacja seryjnego złącza COM 2 /3 - instalacja seryjnego złącza COM 3 /4 - instalacja seryjnego złącza COM 4 /A - instalacja bezwzględnej współrzędnej /R - instalacja względnej współrzędnej /U usunąć sterownik z pamięci roboczej /H lub /? - pomoc Przykład: Usunąć sterownik z pamięci za pomocą GTABLET/U <Enter> Program testowy tabletu GPTEST.EXE Program umożliwia przetestowanie funkcji bazowych NewSketch 1212 HRIII w środowisku DOS. Uruchomić najpierw GTABLET.COM i przeprowadzić test zgodnie z poniższymi wskazówkami: Umieścić dyskietkę w CD-ROM napędu D (np. napędu D). Po wskazaniu AC:\> wprowadzić: C:\>D: D:CD\DOS<Enter> D:\DOS>GTEST<Enter>

$Po wskazniu C:\> wprowadzić: C:\>D D:\>CD/DOS<Enter> D:\DOS>GTABLET <Enter> Możliwa jest również instalacja sterowników w następujący sposób: C:XCOPY D:\DOS C:\GTABLET\ C:\> CD GTABLET C:\> GTABLET>$

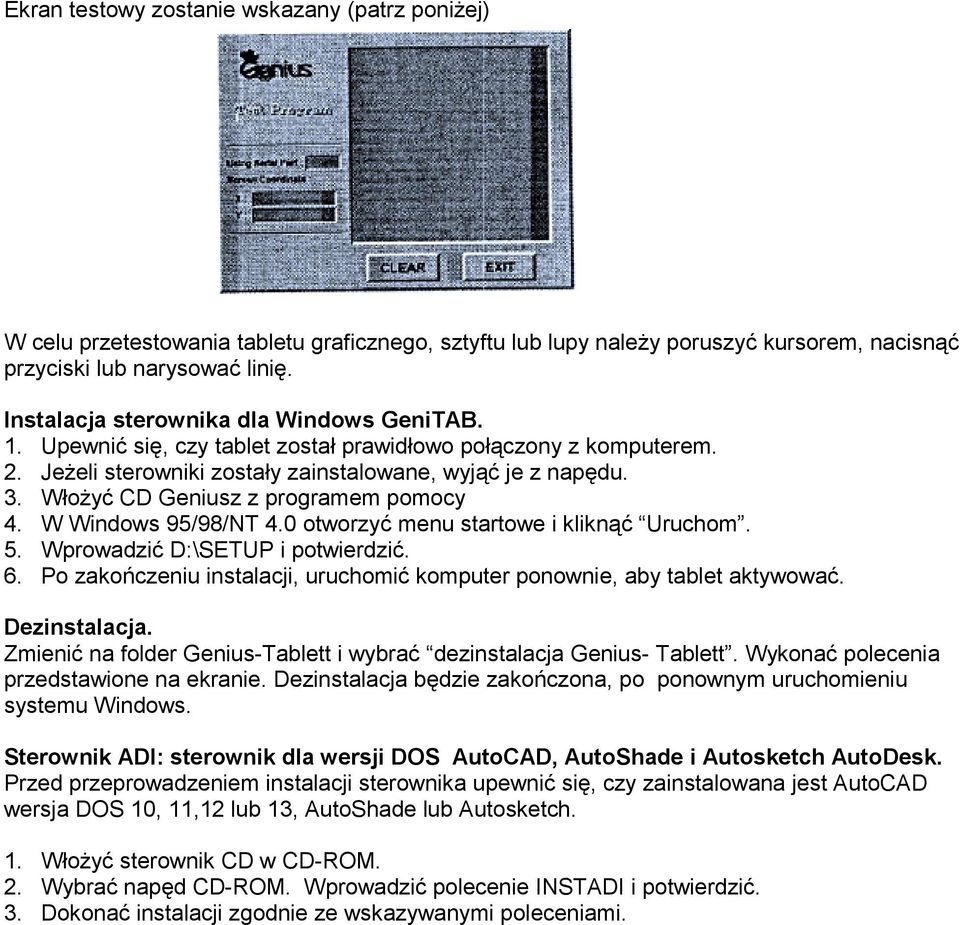

5 Ekran testowy zostanie wskazany (patrz poniżej) W celu przetestowania tabletu graficznego, sztyftu lub lupy należy poruszyć kursorem, nacisnąć przyciski lub narysować linię. Instalacja sterownika dla Windows GeniTAB. 1. Upewnić się, czy tablet został prawidłowo połączony z komputerem. 2. Jeżeli sterowniki zostały zainstalowane, wyjąć je z napędu. 3. Włożyć CD Geniusz z programem pomocy 4. W Windows 95/98/NT 4.0 otworzyć menu startowe i kliknąć Uruchom. 5. Wprowadzić D:\SETUP i potwierdzić. 6. Po zakończeniu instalacji, uruchomić komputer ponownie, aby tablet aktywować. Dezinstalacja. Zmienić na folder Genius-Tablett i wybrać dezinstalacja Genius- Tablett. Wykonać polecenia przedstawione na ekranie. Dezinstalacja będzie zakończona, po ponownym uruchomieniu systemu Windows. Sterownik ADI: sterownik dla wersji DOS AutoCAD, AutoShade i Autosketch AutoDesk. Przed przeprowadzeniem instalacji sterownika upewnić się, czy zainstalowana jest AutoCAD wersja DOS 10, 11,12 lub 13, AutoShade lub Autosketch. 1. Włożyć sterownik CD w CD-ROM. 2. Wybrać napęd CD-ROM. Wprowadzić polecenie INSTADI i potwierdzić. 3. Dokonać instalacji zgodnie ze wskazywanymi poleceniami.

$Włożyć CD Geniusz z programem pomocy 4. W Windows 95/98/NT 4.0 otworzyć menu startowe i kliknąć Uruchom. 5. Wprowadzić D:\SETUP i potwierdzić. 6.$
