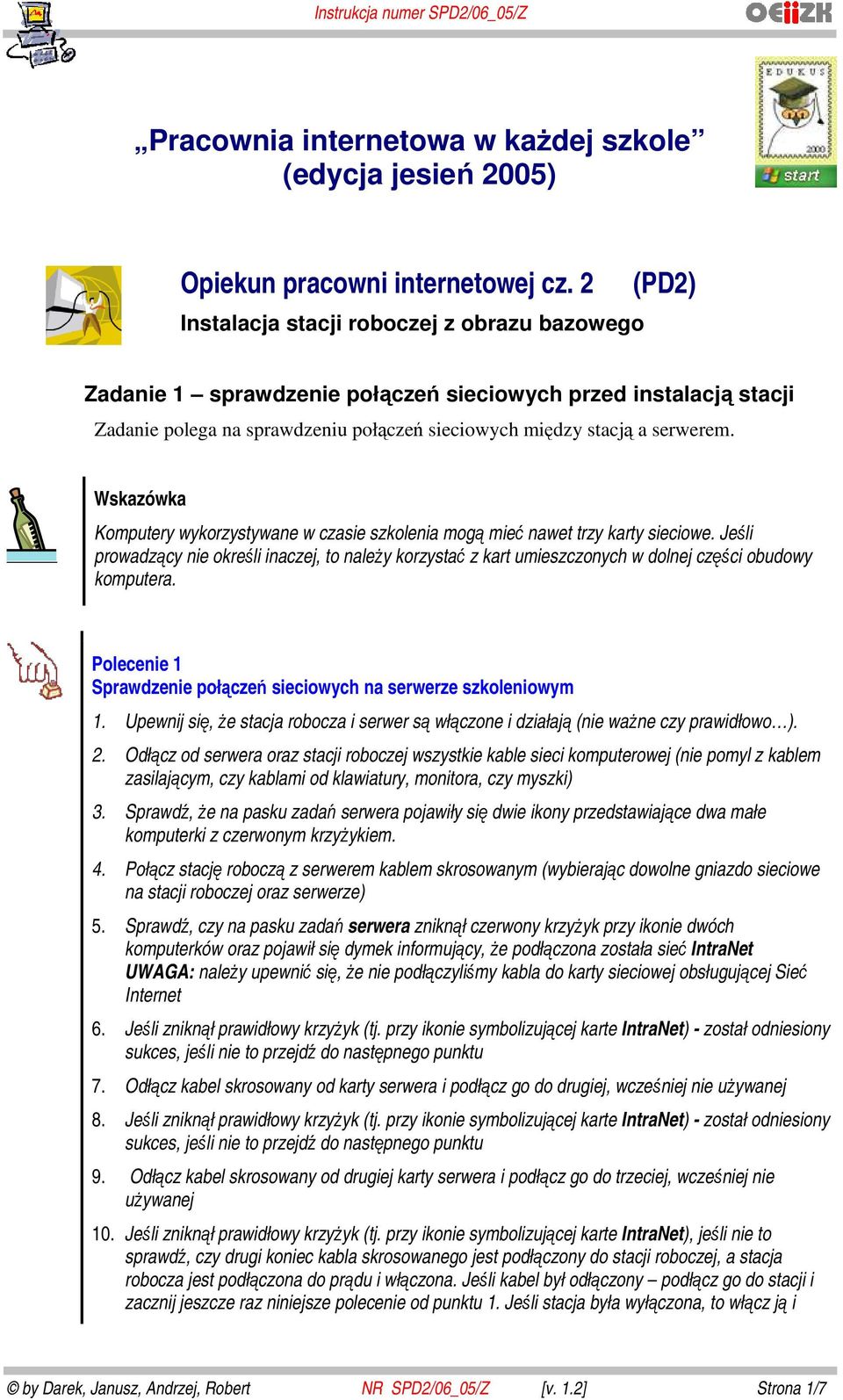

1 Instrukcja numer SPD2/06_05/Z Pracownia internetowa w każdej szkole (edycja jesień 2005) Opiekun pracowni internetowej cz. 2 Instalacja stacji roboczej z obrazu bazowego (PD2) Zadanie 1 sprawdzenie połączeń sieciowych przed instalacją stacji Zadanie polega na sprawdzeniu połączeń sieciowych między stacją a serwerem. Wskazówka Komputery wykorzystywane w czasie szkolenia mogą mieć nawet trzy karty sieciowe. Jeśli prowadzący nie określi inaczej, to należy korzystać z kart umieszczonych w dolnej części obudowy komputera. Polecenie 1 Sprawdzenie połączeń sieciowych na serwerze szkoleniowym 1. Upewnij się, że stacja robocza i serwer są włączone i działają (nie ważne czy prawidłowo ). 2. Odłącz od serwera oraz stacji roboczej wszystkie kable sieci komputerowej (nie pomyl z kablem zasilającym, czy kablami od klawiatury, monitora, czy myszki) 3. Sprawdź, że na pasku zadań serwera pojawiły się dwie ikony przedstawiające dwa małe komputerki z czerwonym krzyżykiem. 4. Połącz stację roboczą z serwerem kablem skrosowanym (wybierając dowolne gniazdo sieciowe na stacji roboczej oraz serwerze) 5. Sprawdź, czy na pasku zadań serwera zniknął czerwony krzyżyk przy ikonie dwóch komputerków oraz pojawił się dymek informujący, że podłączona została sieć IntraNet UWAGA: należy upewnić się, że nie podłączyliśmy kabla do karty sieciowej obsługującej Sieć Internet 6. Jeśli zniknął prawidłowy krzyżyk (tj. przy ikonie symbolizującej karte IntraNet) - został odniesiony sukces, jeśli nie to przejdź do następnego punktu 7. Odłącz kabel skrosowany od karty serwera i podłącz go do drugiej, wcześniej nie używanej 8. Jeśli zniknął prawidłowy krzyżyk (tj. przy ikonie symbolizującej karte IntraNet) - został odniesiony sukces, jeśli nie to przejdź do następnego punktu 9. Odłącz kabel skrosowany od drugiej karty serwera i podłącz go do trzeciej, wcześniej nie używanej 10. Jeśli zniknął prawidłowy krzyżyk (tj. przy ikonie symbolizującej karte IntraNet), jeśli nie to sprawdź, czy drugi koniec kabla skrosowanego jest podłączony do stacji roboczej, a stacja robocza jest podłączona do prądu i włączona. Jeśli kabel był odłączony podłącz go do stacji i zacznij jeszcze raz niniejsze polecenie od punktu 1. Jeśli stacja była wyłączona, to włącz ją i by Darek, Janusz, Andrzej, Robert NR SPD2/06_05/Z [v. 1.2] Strona 1/7

2 powtórz niniejsze polecenie od punktu 1. Jeśli stacja była włączona, a kabel skrosowany włączony do stacji, to zawołaj prowadzącego. 11. Do jednego z dwóch pozostałych wolnych gniazd sieciowych serwera podłącz kabel sieciowy biegnący po podłodze/ wystający ze ściany a podłączony do switcha. Uwaga: nie odłączaj kabla już podłączonego do serwera, a łączącego go z siecią szkolną (lokalną)!!! 12. Sprawdź, czy na pasku zadań serwera zniknął czerwony krzyżyk przy ikonie dwóch komputerków oraz pojawił się dymek informujący, że podłączona została karta sieciowa nazwana Sieć Internet 13. Jeśli zniknął prawidłowy krzyżyk (tj. przy ikonie symbolizującej karte Sieć Internet) - został odniesiony sukces, jeśli nie to przejdź do następnego punktu 14. Odłącz kabel skrosowany od karty serwera i podłącz go do drugiej, wcześniej nie używanej 15. Jeśli zniknął prawidłowy krzyżyk (tj. przy ikonie symbolizującej karte Sieć Internet), jeśli nie to sprawdź, czy drugi koniec kabla skrosowanego jest podłączony do gniazda w ścianie, lub biegnie po podłodze do przełącznika sieciowego. Jeśli stacja była włączona, a kabel skrosowany włączony do stacji, to zawołaj prowadzącego. Notatki by Darek, Janusz, Andrzej, Robert NR SPD2/06_05/Z [v. 1.2] Strona 2/7

3 Zadanie 2 instalacja systemu operacyjnego na stacji roboczej z obrazu bazowego Instrukcja omawia procedurę wykonania instalacji stacji roboczej z obrazu bazowego zamieszczonego domyślnie na serwerze SBS Zawarta w instrukcji procedura postępowania dotyczy nowego tzn. nigdy wcześniej nie pracującego w naszej domenie komputera. Wskazówka Obraz bazowy jest specjalnym lustrem systemu przygotowanym do instalowania systemu na komputerach o niestandardowej konfiguracji. Instalacja stacji z obrazu bazowego zakończy się sukcesem na każdym komputerze spełniającym minimalne wymagania sprzętowe dla systemu Windows XP (Procesor Pentium 166 MHz, 64 MB RAM, HDD 2 GB, Karta sieciowa zgodna z Boot PXE. Obraz bazowy służy jako podstawa do tworzenia własnych luster systemu operacyjnego. Polecenie 1 1. Przygotuj dyskietkę startową instalacji zdalnej (RIS) skorzystaj z procedury nr 1 zamieszczonej poniżej Procedura 1 Przygotowanie dyskietki startowej do instalacji stacji roboczej z lustra znajdującego się na serwerze SBS 2003 korzystając z konsoli serwera 1. Logujemy się na konsoli serwera jako administrator Nazwa użytkownika: administrator domyślne hasło: zaq1@wsx 2. Proces przygotowania dyskietki rozpoczynamy od jej umieszczenia w stacji A: serwera SBS2003 (wersja MENIS 2005) 3. Następnie należy przejść do katalogu znajdującego się na dysku R serwera: R:\remoteinstall\Admin\i386\ 4. Uruchomić program rbfg.exe Na ekranie pojawi się okno pt. Generator dysków rozruchu zdalnego systemu Microsoft Windows 5. W oknie Generator dysków rozruchu zdalnego systemu Microsoft Windows wybieramy przycisk ekranowy Utwórz dysk Na ekranie pojawi się okno pt. Tworzenie dysków rozruchu zdalnego Po prawidłowym utworzeniu dyskietki na ekranie pojawi się okno informujące o sukcesie operacji i zachęcające do utworzenia kolejnej dyskietki 6. W celu zakończenia tworzenia dyskietek startowych wybieramy przycisk ekranowy Nie by Darek, Janusz, Andrzej, Robert NR SPD2/06_05/Z [v. 1.2] Strona 3/7

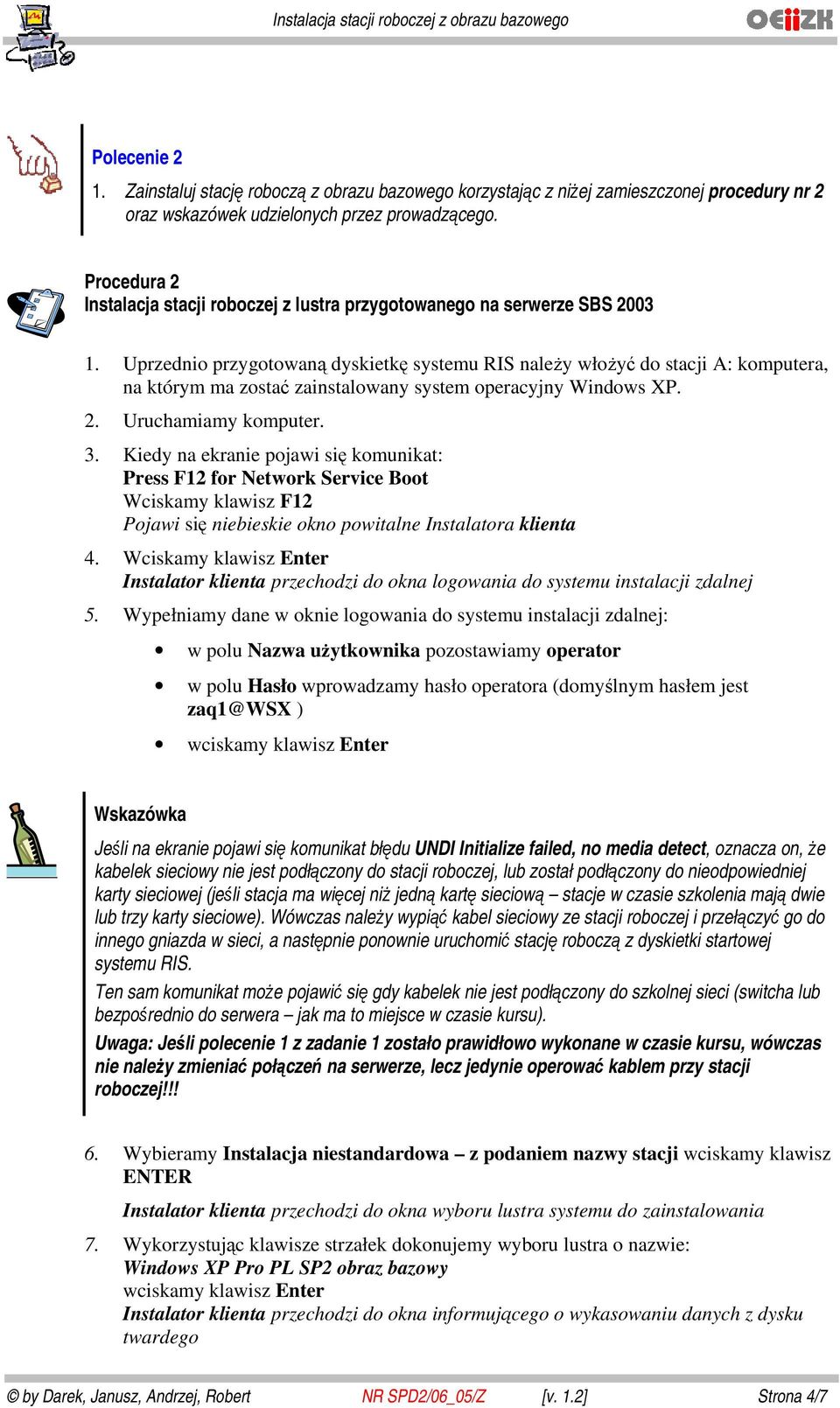

4 Polecenie 2 1. Zainstaluj stację roboczą z obrazu bazowego korzystając z niżej zamieszczonej procedury nr 2 oraz wskazówek udzielonych przez prowadzącego. Procedura 2 Instalacja stacji roboczej z lustra przygotowanego na serwerze SBS Uprzednio przygotowaną dyskietkę systemu RIS należy włożyć do stacji A: komputera, na którym ma zostać zainstalowany system operacyjny Windows XP. 2. Uruchamiamy komputer. 3. Kiedy na ekranie pojawi się komunikat: Press F12 for Network Service Boot Wciskamy klawisz F12 Pojawi się niebieskie okno powitalne Instalatora klienta 4. Wciskamy klawisz Enter Instalator klienta przechodzi do okna logowania do systemu instalacji zdalnej 5. Wypełniamy dane w oknie logowania do systemu instalacji zdalnej: w polu Nazwa użytkownika pozostawiamy operator w polu Hasło wprowadzamy hasło operatora (domyślnym hasłem jest zaq1@wsx ) wciskamy klawisz Enter Wskazówka Jeśli na ekranie pojawi się komunikat błędu UNDI Initialize failed, no media detect, oznacza on, że kabelek sieciowy nie jest podłączony do stacji roboczej, lub został podłączony do nieodpowiedniej karty sieciowej (jeśli stacja ma więcej niż jedną kartę sieciową stacje w czasie szkolenia mają dwie lub trzy karty sieciowe). Wówczas należy wypiąć kabel sieciowy ze stacji roboczej i przełączyć go do innego gniazda w sieci, a następnie ponownie uruchomić stację roboczą z dyskietki startowej systemu RIS. Ten sam komunikat może pojawić się gdy kabelek nie jest podłączony do szkolnej sieci (switcha lub bezpośrednio do serwera jak ma to miejsce w czasie kursu). Uwaga: Jeśli polecenie 1 z zadanie 1 zostało prawidłowo wykonane w czasie kursu, wówczas nie należy zmieniać połączeń na serwerze, lecz jedynie operować kablem przy stacji roboczej!!! 6. Wybieramy Instalacja niestandardowa z podaniem nazwy stacji wciskamy klawisz ENTER Instalator klienta przechodzi do okna wyboru lustra systemu do zainstalowania 7. Wykorzystując klawisze strzałek dokonujemy wyboru lustra o nazwie: Windows XP Pro PL SP2 obraz bazowy wciskamy klawisz Enter Instalator klienta przechodzi do okna informującego o wykasowaniu danych z dysku twardego by Darek, Janusz, Andrzej, Robert NR SPD2/06_05/Z [v. 1.2] Strona 4/7

5 8. Ponownie wciskamy klawisz Enter Instalator klienta przechodzi do okna z informacją o koncie komputera w domenie 9. Wyjmujemy dyskietkę ze stacji i wciskamy klawisz Enter po raz ostatni Rozpoczyna się proces instalacji stacji roboczej z lustra. 10. Proces zasadniczej instalacji obrazu bazowego można podzielić na kolejne etapy: kopiowanie plików (10 minut) po skopiowaniu plików komputer jest ponownie uruchamiany instalacja systemu w trybie graficznym (12 minut) wyświetlenie ekranu powitalnego Windows XP z komunikatem: czekaj (2 minuty) instalacja klienta firewall (1 minuta) pojawienie się ekranu logowania Uwaga!!! To jeszcze nie koniec instalacji stacji z obrazu bazowego 11. Logujemy się do systemu na konto administratora domeny (Uwaga: gdy nie Rozpoczyna się proces instalacji poprawek systemowych (na ekranie pojawiają się okna wiersza poleceń) (7 minut) Uwaga!!! Podczas całego procesu instalacji, jeśli na ekranie widzimy okna wiersza poleceń, nie wciskamy żadnych klawiszy na klawiaturze może to zastopować proces instalacji dodatkowych składników 12. Następuje restart systemu 13. Po restarcie systemu pojawi się komunikat o niepoprawnym logowaniu do systemu. Wybieramy klawisz ekranowy OK Pojawia się okno logowania do systemu 14. Ponownie logujemy się do systemu na konto administratora domeny (Uwaga: gdy nie Na ekranie pojawia się okno wiersza poleceń z komunikatem: Czy instalować oprogramowanie dodatkowe? 15. Wskaż okno wiersza poleceń Instalacja stacji XP i wciśnij na klawiaturze klawisz T 16. Na ekranie pojawia się okno wiersza poleceń z komunikatem: Czy instalować Office 2003? 17. Wskaż okno wiersza poleceń Instalacja stacji XP i wciśnij na klawiaturze klawisz T 18. Rozpoczyna się automatyczna instalacja pakietu Office2003 PRO SP2 (5 minut) 19. Na ekranie pojawia się okno wiersza poleceń z komunikatem: Czy instalować Windows Media 10? 20. Wskaż okno wiersza poleceń Instalacja stacji XP i wciśnij na klawiaturze klawisz T by Darek, Janusz, Andrzej, Robert NR SPD2/06_05/Z [v. 1.2] Strona 5/7

6 21. Rozpoczyna się automatyczna instalacja Windows Media 10 (2 minuty) 22. Na ekranie pojawia się okno wiersza poleceń z komunikatem: Czy instalować Photo Story 3? 23. Wskaż okno wiersza poleceń Instalacja stacji XP i wciśnij na klawiaturze klawisz T 24. Rozpoczyna się automatyczna instalacja Photo Story 3 (1 minuta) 25. Na ekranie pojawia się okno wiersza poleceń z komunikatem: Czy instalować MSN Messenger 7.5? 26. Wskaż okno wiersza poleceń Instalacja stacji XP i wciśnij na klawiaturze klawisz T 27. Rozpoczyna się automatyczna instalacja MSN Messenger 7.5 (1 minuta) 28. Na ekranie pojawia się okno wiersza poleceń z komunikatem: Czy instalować MS Chat 2.5? 29. Wskaż okno wiersza poleceń Instalacja stacji XP i wciśnij na klawiaturze klawisz T 30. Rozpoczyna się automatyczna instalacja MS Chat 2.5 (1 minuta) 31. Następuje restart systemu 32. Po restarcie systemu pojawi się komunikat o niepoprawnym logowaniu do systemu. Wybieramy klawisz ekranowy OK Pojawia się okno logowania do systemu 33. Ponownie logujemy się do systemu na konto administratora domeny (Uwaga: gdy nie 34. W uruchomionym oknie programu MSN Messenger wybierz z menu programu kolejno Narzędzia -> Opcje 35. W oknie Opcje wybierz z lewej kolumny menu Ogólne 36. W oknie Opcje w ramce Ogólne wyłącz opcję Otwieraj główne okno programu Messenger po uruchomieniu programu Messenger 37. W oknie Opcje wybierz przycisk OK. 38. Zamknij okno programu MSN Messenger 39. W oknie Microsoft FireWall Client for ISA Server 2004 wybierz przycisk OK. 40. Wybierz z paska zadań kolejno Start -> Wszystkie programy -> Autostart 41. Wybierz prawym przyciskiem myszy element Microsoft FireWall Client Management widoczny w grupie Autostart 42. Wybierz z menu podręcznego Właściwości 43. W oknie Właściwości: Microsoft FireWall Client Management z listy Uruchom wybierz Zminimalizowane 44. W oknie Właściwości: Microsoft FireWall Client Management wybierz przycisk OK. 45. Wybierz prawym przyciskiem myszy ikonę klienta FireWall znajdującą się na pasku zadań (ikona przedstawia mały komputer na tle białego ceglanego muru) 46. Wybierz z menu podręcznego Exit 47. Wybierz z paska zadań kolejno Start -> Wszystkie programy -> Autostart -> Microsoft FireWall Client Management by Darek, Janusz, Andrzej, Robert NR SPD2/06_05/Z [v. 1.2] Strona 6/7

7 48. Sprawdź czy na pasku zadań pojawiła się ikona programu FireWall (ikona przedstawia mały komputer na tle białego ceglanego muru) 49. Wyloguj się 50. Ponownie logujemy się do systemu na konto administratora domeny (Uwaga: gdy nie 51. Sprawdź czy na ekranie nie pojawiają się zbędne okna innych programów 52. Wybierz z paska zadań przycisk Start 53. Wybierz prawym przyciskiem Mój komputer 54. Wybierz z menu podręcznego Właściwości 55. W oknie Właściwości systemu wybierz zakładkę Zdalny 56. W oknie Właściwości systemu w ramce Pulpit zdalny włącz opcję Zezwalaj użytkownikom na zdalne łączenie się z tym komputerem 57. W oknie Właściwości systemu wybierz przycisk OK Po ponownym uruchomieniu komputer jest gotowy do pracy, można się na niego zalogować i dograć dodatkowe niezbędne do prawidłowego działania sterowniki. Notatki by Darek, Janusz, Andrzej, Robert NR SPD2/06_05/Z [v. 1.2] Strona 7/7
