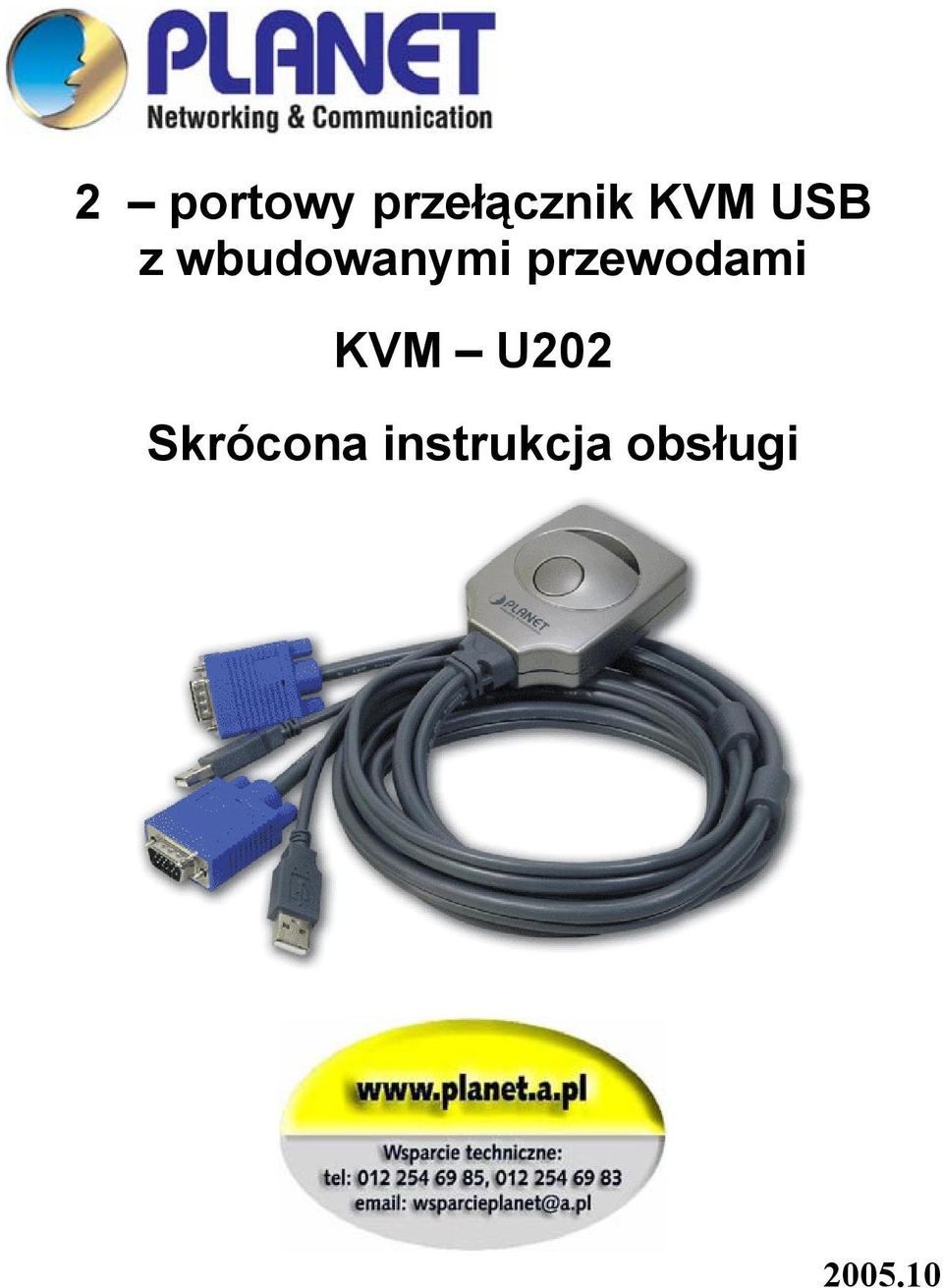

1 2 portowy przełącznik KVM USB z wbudowanymi przewodami KVM U202 Skrócona instrukcja obsługi

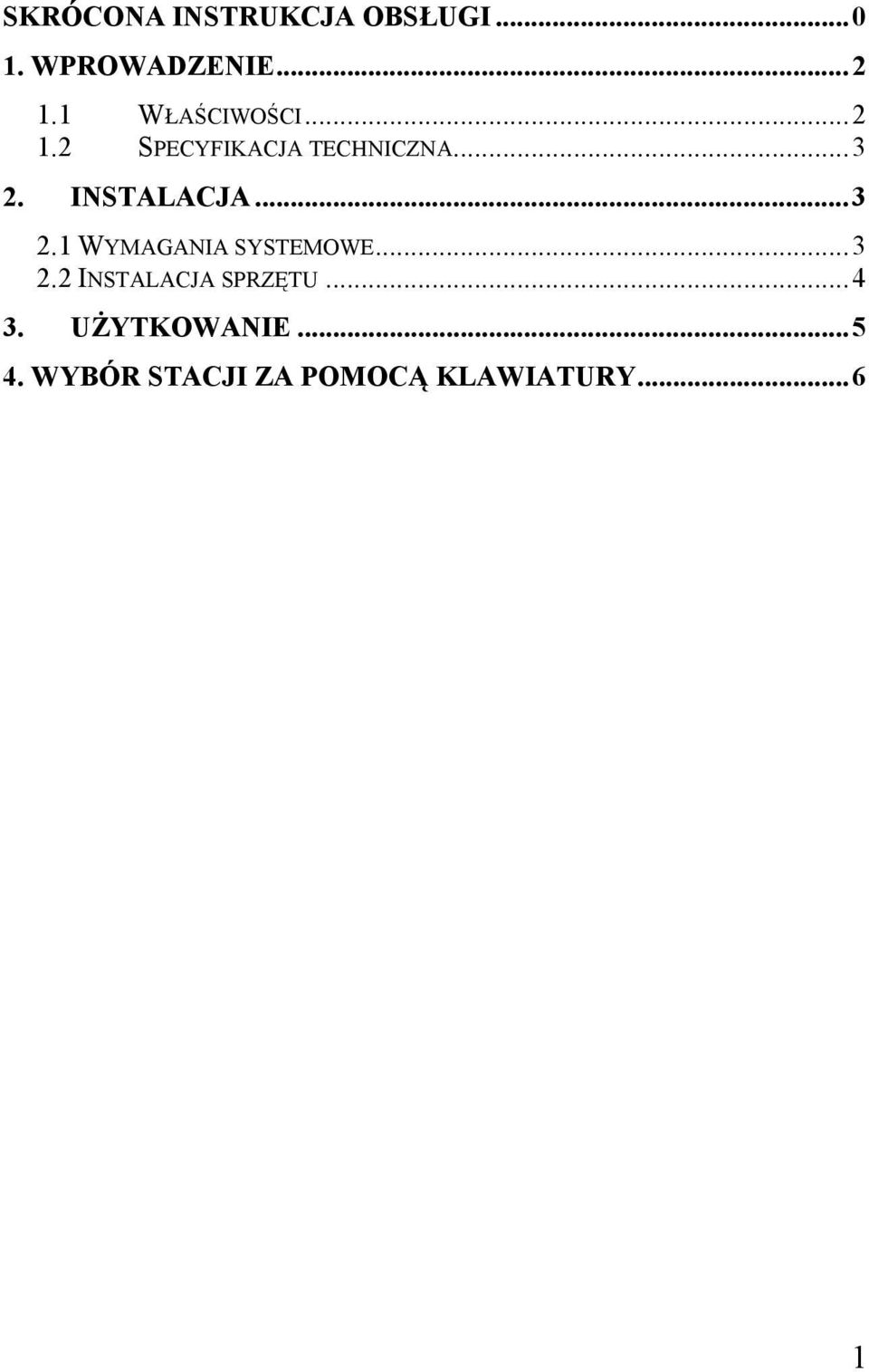

2 SKRÓCONA INSTRUKCJA OBSŁUGI WPROWADZENIE WŁAŚCIWOŚCI SPECYFIKACJA TECHNICZNA INSTALACJA WYMAGANIA SYSTEMOWE INSTALACJA SPRZĘTU UŻYTKOWANIE WYBÓR STACJI ZA POMOCĄ KLAWIATURY...6 1

3 1. Wprowadzenie Gratulujemy zakupu przełącznika KVM. Pomoże on zaoszczędzić czas, koszty, miejsce i energię. KVM U202 umożliwia kontrolę dwóch komputerów za pomocą jednego monitora, myszy i klawiatury. Posiada wbudowane przewody przyłączeniowe, więc nie trzeba się martwić o odpowiednie okablowanie. Emuluje klawiaturę i mysz jednocześnie dla wszystkich portów. 1.1 Właściwości Niewielkie wymiary umożliwiające łatwe przenoszenie urządzenia Obsługa Microsoft Intellimouse, Microsoft Intellimouse Explorer, Logitech Net Mouse i inne myszki kompatybilne z MS Mouse Obsługa DOS, Win3.X, Win95/98/98SE/2000/ME/XP, Netware, SCO Unix, HP Unix, Linux Hot Plug umożliwia podłączanie kolejnych stacji bez konieczności wyłączania przełącznika i komputerów Wysoka jakość obrazu do 1920x1440 Nie trzeba stosować żadnego oprogramowania wybór stacji za pomocą przycisków Opcja Auto Scan umożliwia automatyczne monitorowanie komputerów Odtwarzanie stanu klawiatury po restarcie komputera ( Caps, Num itp.) Wyświetlacz LED dla łatwej diagnostyki Dźwiękowe potwierdzenie zmiany portu Zasilanie przez złącze USB 2

4 1.2 Specyfikacja techniczna Model Złącza portów PC (Wszystkie typu żeńskiego) Złącza portu konsoli (Wszystkie typu żeńskiego) KVM-U202 2 x USB typ A 2 x VGA HDDB 15pin PS/2 Keyboard mini Din 6 pin PS/2 Mouse Mini Din 6 pin VGA HDDB 15pin Wybór stacji przyciski, skróty klawiszowe Emulacja klawiatury PS2 na USB Emulacja myszy PS2 na USB Rozdzielczość VGA Do 1920X1440 Pasmo 200MHz Maksymalna liczba 2 stacji Temp. pracy 0-40 C ( F ) Temp C ( F ) przechowywania Waga (g) 395 Wymiary (mm) 93 x 65 x Wymagania systemowe Model Strona konsoli Monitor VGA Klawiatura PS/2 Myszka PS/2 Strona komputerów Złącze HDDB 15 pin żeńskie Złącze USB typu A 2. Instalacja 3

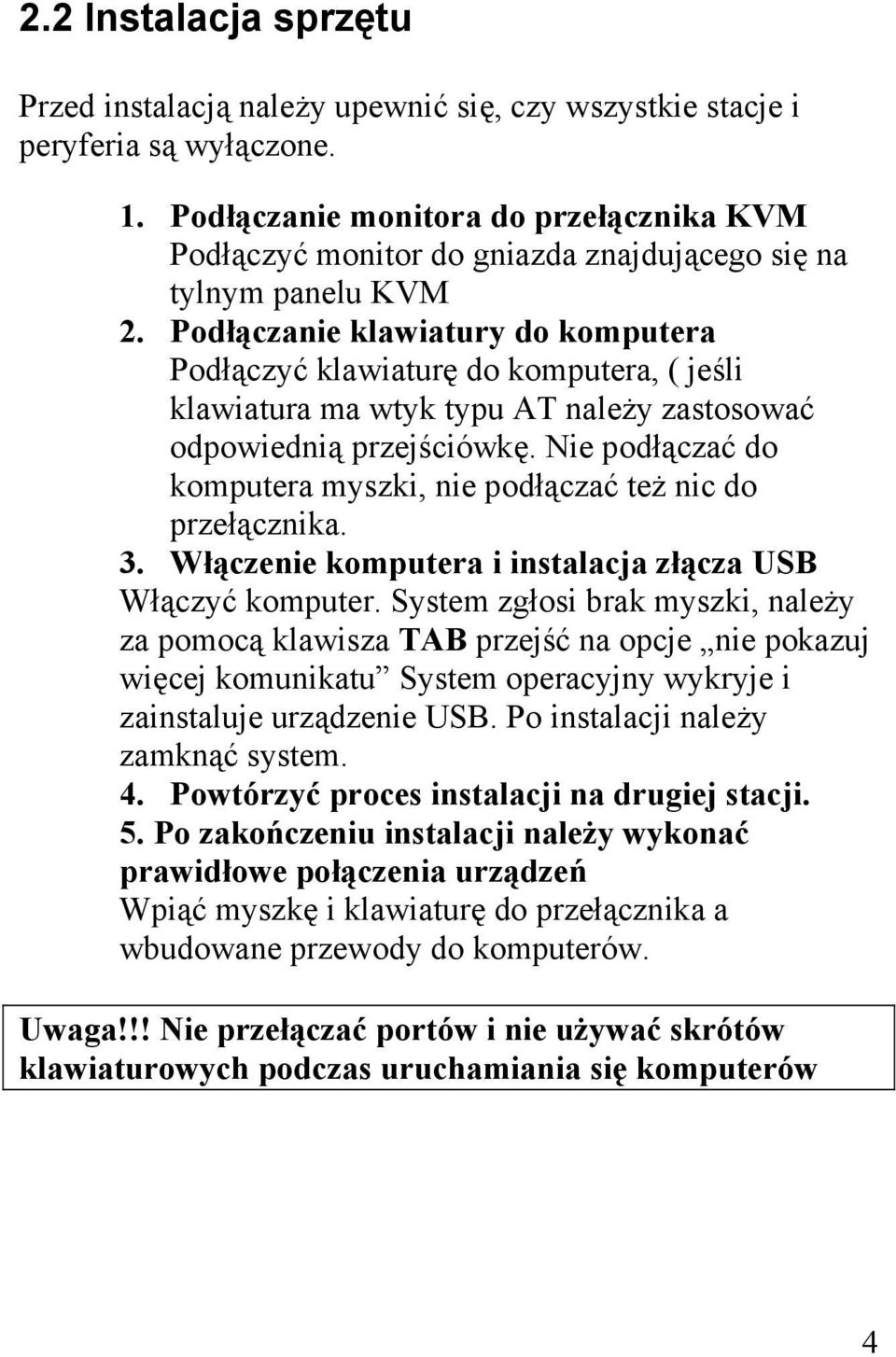

5 2.2 Instalacja sprzętu Przed instalacją należy upewnić się, czy wszystkie stacje i peryferia są wyłączone. 1. Podłączanie monitora do przełącznika KVM Podłączyć monitor do gniazda znajdującego się na tylnym panelu KVM 2. Podłączanie klawiatury do komputera Podłączyć klawiaturę do komputera, ( jeśli klawiatura ma wtyk typu AT należy zastosować odpowiednią przejściówkę. Nie podłączać do komputera myszki, nie podłączać też nic do przełącznika. 3. Włączenie komputera i instalacja złącza USB Włączyć komputer. System zgłosi brak myszki, należy za pomocą klawisza TAB przejść na opcje nie pokazuj więcej komunikatu System operacyjny wykryje i zainstaluje urządzenie USB. Po instalacji należy zamknąć system. 4. Powtórzyć proces instalacji na drugiej stacji. 5. Po zakończeniu instalacji należy wykonać prawidłowe połączenia urządzeń Wpiąć myszkę i klawiaturę do przełącznika a wbudowane przewody do komputerów. Uwaga!!! Nie przełączać portów i nie używać skrótów klawiaturowych podczas uruchamiania się komputerów 4

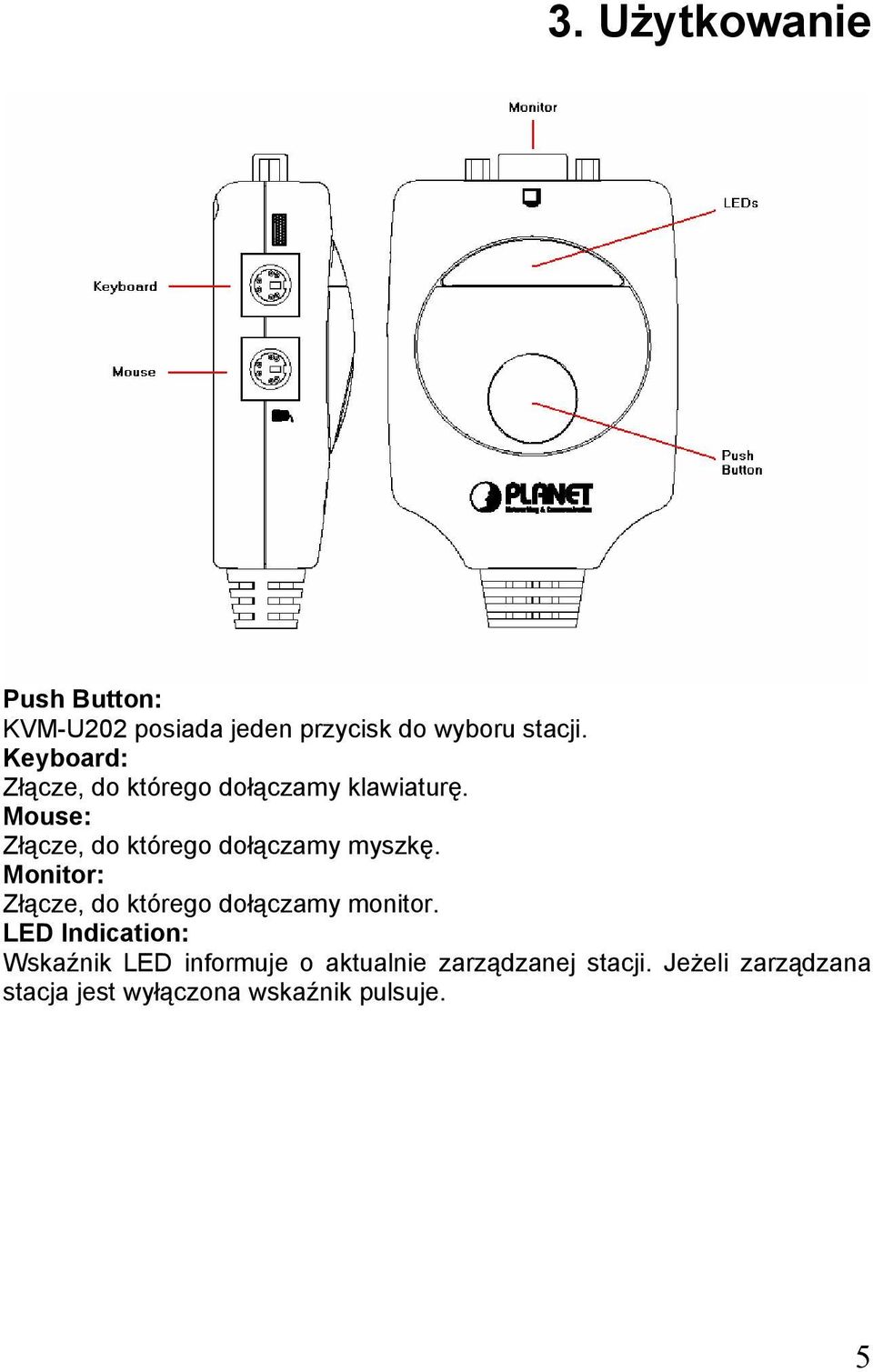

6 3. Użytkowanie Push Button: KVM-U202 posiada jeden przycisk do wyboru stacji. Keyboard: Złącze, do którego dołączamy klawiaturę. Mouse: Złącze, do którego dołączamy myszkę. Monitor: Złącze, do którego dołączamy monitor. LED Indication: Wskaźnik LED informuje o aktualnie zarządzanej stacji. Jeżeli zarządzana stacja jest wyłączona wskaźnik pulsuje. 5

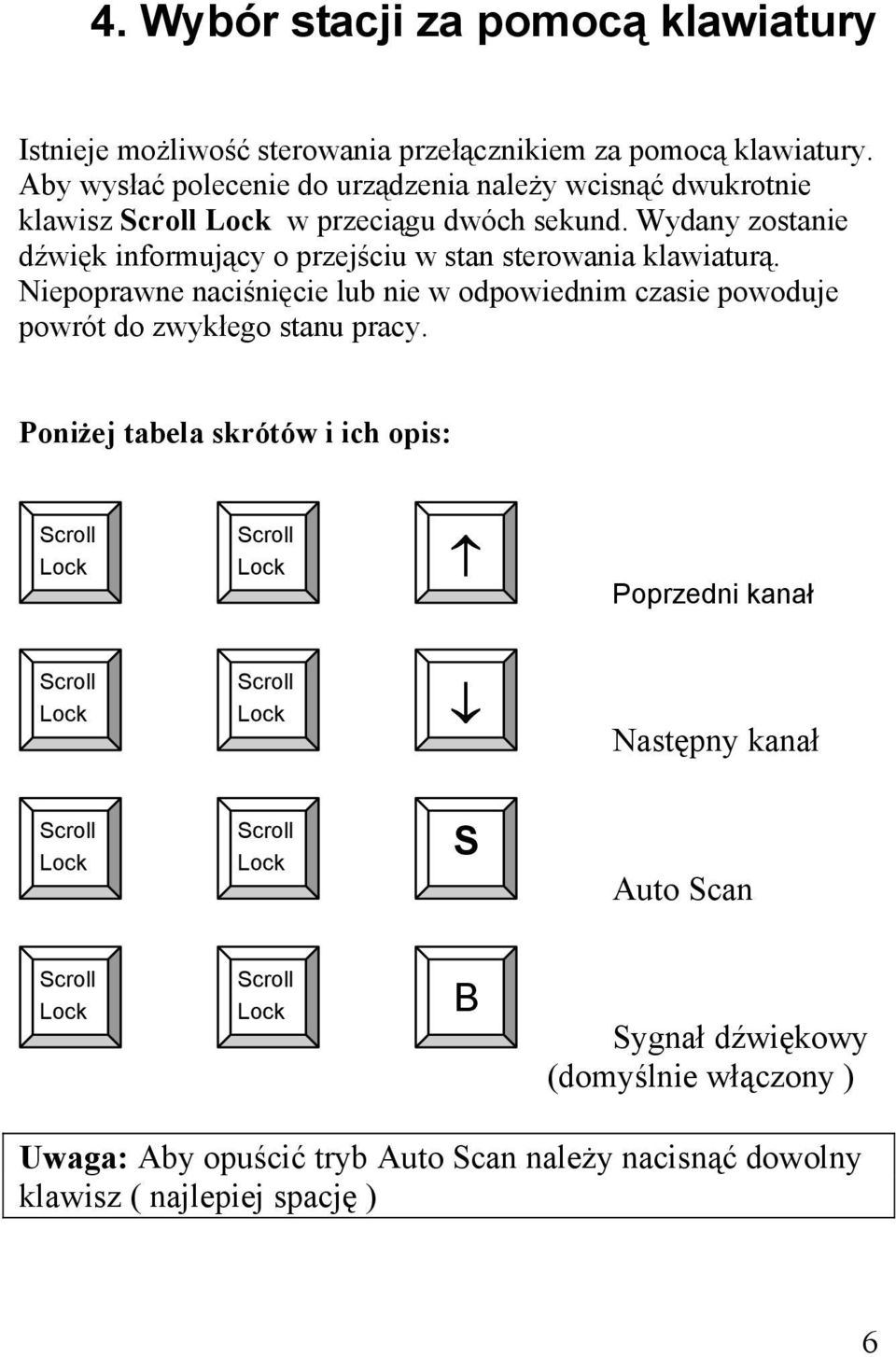

7 4. Wybór stacji za pomocą klawiatury Istnieje możliwość sterowania przełącznikiem za pomocą klawiatury. Aby wysłać polecenie do urządzenia należy wcisnąć dwukrotnie klawisz w przeciągu dwóch sekund. Wydany zostanie dźwięk informujący o przejściu w stan sterowania klawiaturą. Niepoprawne naciśnięcie lub nie w odpowiednim czasie powoduje powrót do zwykłego stanu pracy. Poniżej tabela skrótów i ich opis: Poprzedni kanał Następny kanał S Auto Scan B Sygnał dźwiękowy (domyślnie włączony ) Uwaga: Aby opuścić tryb Auto Scan należy nacisnąć dowolny klawisz ( najlepiej spację ) 6

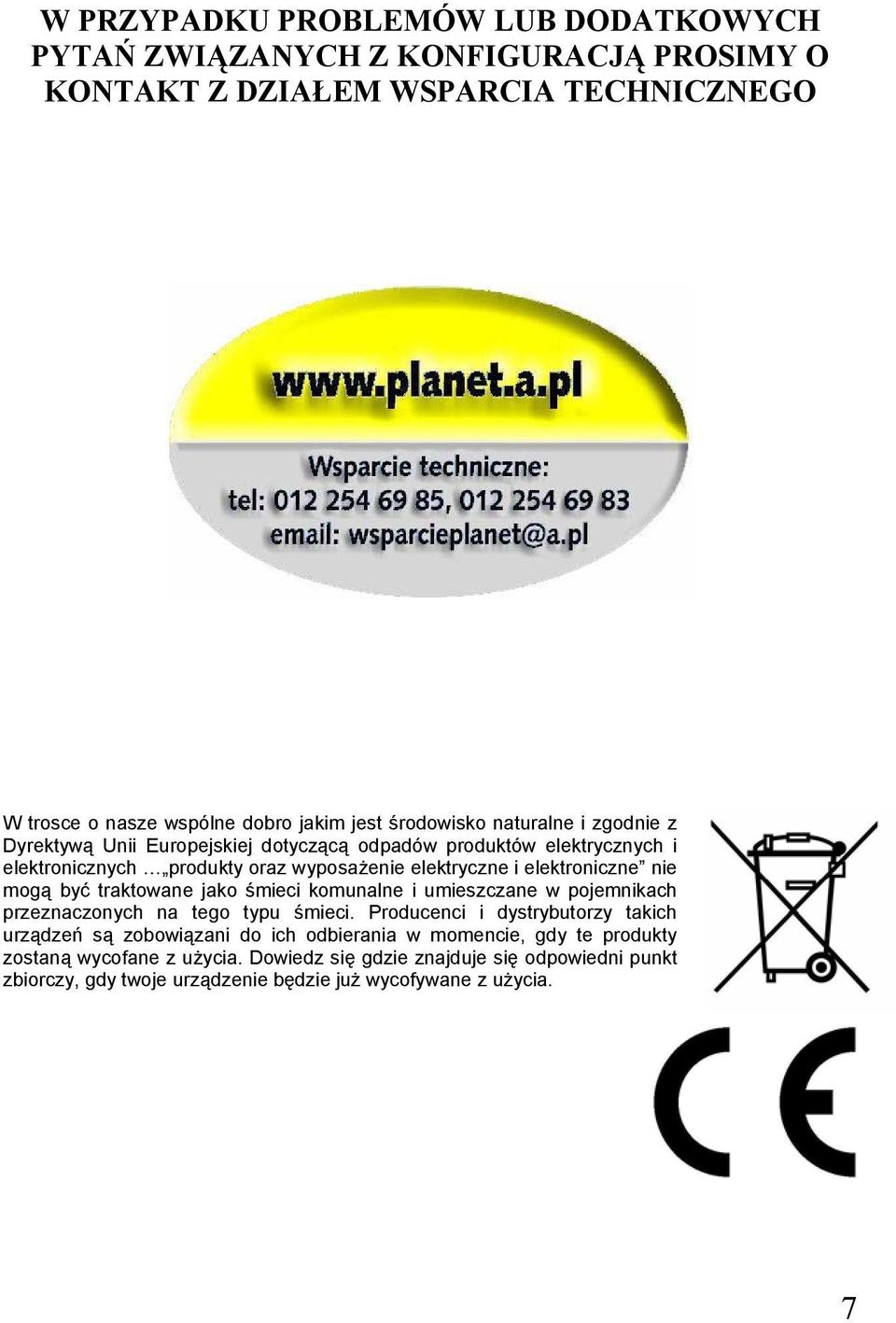

8 W PRZYPADKU PROBLEMÓW LUB DODATKOWYCH PYTAŃ ZWIĄZANYCH Z KONFIGURACJĄ PROSIMY O KONTAKT Z DZIAŁEM WSPARCIA TECHNICZNEGO W trosce o nasze wspólne dobro jakim jest środowisko naturalne i zgodnie z Dyrektywą Unii Europejskiej dotyczącą odpadów produktów elektrycznych i elektronicznych produkty oraz wyposażenie elektryczne i elektroniczne nie mogą być traktowane jako śmieci komunalne i umieszczane w pojemnikach przeznaczonych na tego typu śmieci. Producenci i dystrybutorzy takich urządzeń są zobowiązani do ich odbierania w momencie, gdy te produkty zostaną wycofane z użycia. Dowiedz się gdzie znajduje się odpowiedni punkt zbiorczy, gdy twoje urządzenie będzie już wycofywane z użycia. 7
