POMPY PRÓZNIOWE AVM AVM 5050 MODUŁ STERUJĄCY. 1 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

Transkrypt

1 AVM 5050 MODUŁ STERUJĄCY Moduł zdalnego sterowania dla jednej lub kilku małych pomp próżniowych Zawór sterujący do włączania/wyłączania podciśnienia Zawór przedmuchu do szybkiego zwalniania przenoszonych elementów i czyszczenia przewodów podciśnieniowych Czujnik podciśnienia dla zachowania bezpieczeństwa i monitorowania obecności przenoszonych elementów Automatyczna funkcja oszczędzania energii ograniczająca jej zużcie Lampki sygnalizacyjne Analogowy sygnał podciśnienia Elektryczny i pneumatyczny interfejs zgodny ze standardami przemysłowymi Zabezpieczenie przed odwróconą polaryzacją DANE TECHNICZNE Jednostka Wartość Maksymalne ciśnienie MPa 0.7 Przepływ powietrza Nl/s 7.5 Temperatura pracy C 0 60 Waga g 1360 Materiał Al, SS, NBR Zakres sygnału (7 ustawionych -kpa poziomów podciśnienia) Dokładność (ustawionych poziomów -kpa 0.5 podciśnienia) Histereza kpa 5 Napięcie VDC 24 (20 28) Spadek napięcia VDC -2 Napięcie wyjściowe (analogowy VDC 2 10 poziom podciśnienia) Maksymalne obciążenie wyjścia A 0.7 Pobór mocy W <5 Impedancja kω 13 Złącze elektryczne MIL-C Klasa bezpieczeństwa IP65 TRYBY PRACY Tryb oszczędzania energii Tryb pracy ciągłej 1 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

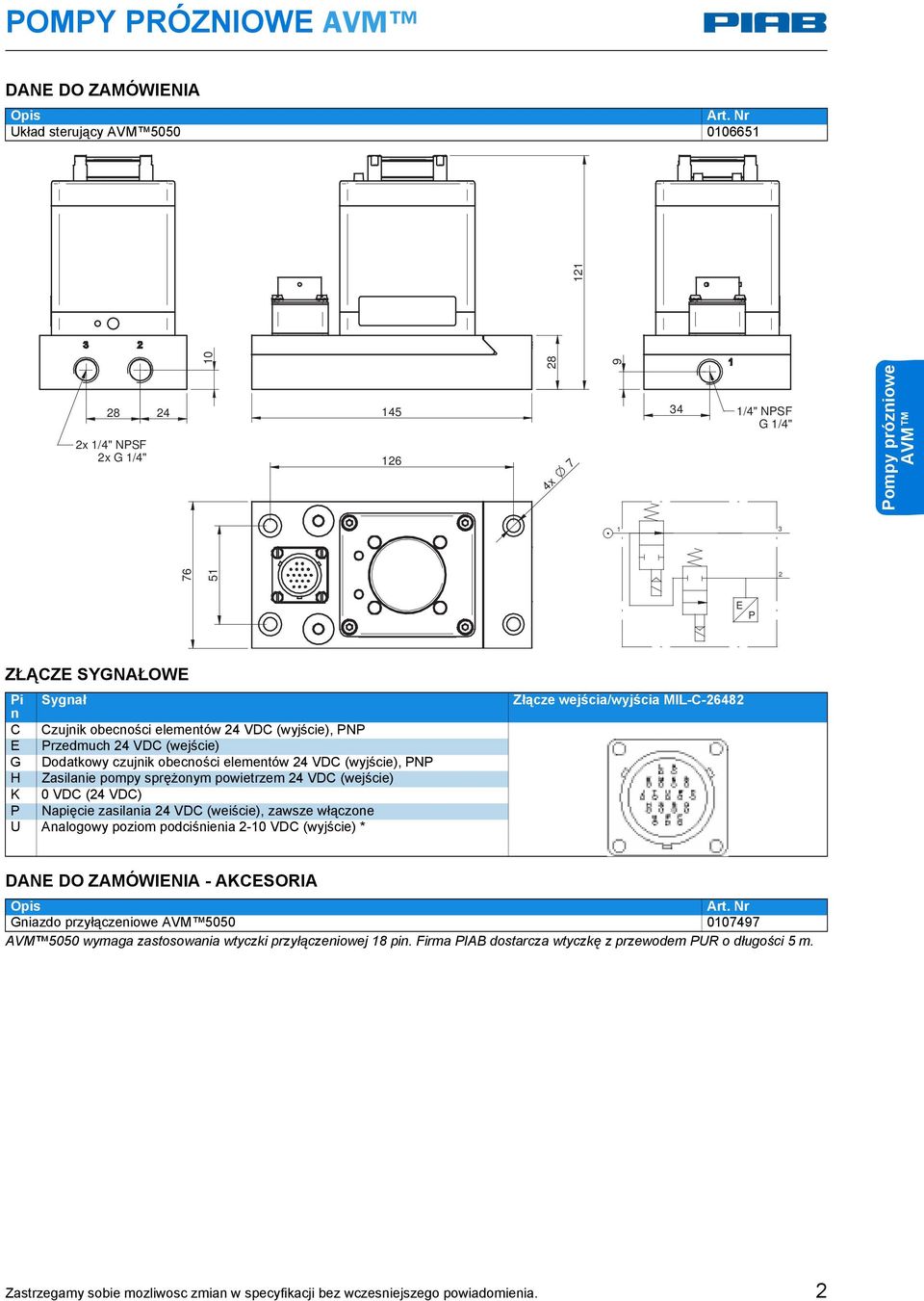

2 DANE DO ZAMÓWIENIA Układ sterujący AVM x 1/4" NPSF 2x G 1/4" x 7 9 1/4" NPSF G1/4" Pompy prózniowe AVM E P ZŁĄCZE SYGNAŁOWE Pi Sygnał n C Czujnik obecności elementów 24 VDC (wyjście), PNP E Przedmuch 24 VDC (wejście) G Dodatkowy czujnik obecności elementów 24 VDC (wyjście), PNP H Zasilanie pompy sprężonym powietrzem 24 VDC (wejście) K 0 VDC (24 VDC) P Napięcie 24 VDC (weiście), zawsze włączone U Analogowy poziom podciśnienia 2-10 VDC (wyjście) * Złącze wejścia/wyjścia MIL-C DANE DO ZAMÓWIENIA - AKCESORIA Gniazdo przyłączeniowe AVM AVM 5050 wymaga zastosowania wtyczki przyłączeniowej 18 pin. Firma PIAB dostarcza wtyczkę z przewodem PUR o długości 5 m. Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 2

3 AVM 5050 M50L Moduł sterujący AVM 5050 ze zintegrowaną pompą M50L Pompa próżniowa z niskociśnieniowej serii M przystosowana do powietrzem o niskim lub wahającym się ciśnieniu Zawór sterujący do włączania / wyłączania podciśnienia Zawór przedmuchu do szybkiego zwalniania przenoszonych elementów i czyszczenia przewodów podciśnieniowych Czujnik podciśnienia dla zachowania bepieczeństwa i monitorowania obecności przenoszonych elementów Automatyczna funkcja oszczędzania energii ograniczająca jej zużycie Lampki sygnalizacyjne Analogowy sygnał podciśnienia Elektryczny i pneumatyczny interfejs zgodny ze standardami przemysłowymi Zabezpieczenie przed odwróconą polaryzacją DANE TECHNICZNE Jednostka Wartość Maksymalne ciśnienie MPa 0.7 Poziom hałasu dba 70 Temperatura pracy C 0 60 Waga g 2500 Materiał Al, SS, NBR, PPS Zakres sygnału (7 ustawionych -kpa poziomów podciśnienia) Dokładność (ustawionych poziomów -kpa 0.5 podciśnienia) Histereza kpa 5 Napięcie VDC 24 (20 28) Spadek napięcia VDC -2 Napięcie wyjściowe, analogowy VDC 2 10 poziom podciśnienia Maksymalne obciążenie wyjścia A 0.7 Pobór mocy W <5 Impedancja kω 13 Złącze elektryczne MIL-C Klasa bezpieczeństwa IP65 PRZEPŁYW PODCIŚNIENIA Ciśnienie Zużycie powietrza Wielkość przepływu powietrza zasysanego (Nl/s) przy różnych poziomach podciśnienia (-kpa) MPa Nl/s kpa Maksymalne CZAS OPRÓŻNIANIA Ciśnienie Zużycie Czas opróżniania (s/l) dla osiągnięcia różnych poziomów podciśnienia (-kpa) Maksymalne powietrza MPa Nl/s kpa Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

4 DANE DO ZAMÓWIENIA Pompa próżniowa AVM 5050 M50L, gwint NPSF Pompa próżniowa AVM 5050 M50L, gwint G x 8" SF G3 " x 7 4" PSF /4 3 Pompy prózniowe AVM E TRYBY PRACY Tryb oszczędzania energii Tryb pracy ciągłej ZŁĄCZE SYGNAŁOWE Pi Sygnał n C Czujnik obecności elementów 24 VDC (wyjście), PNP E Przedmuch 24 VDC (wejście) G Dodatkowy czujnik obecności elementów 24 VDC (wyjście), PNP H Zasilanie pompy sprężonym powietrzem 24 VDC (wejście) K 0 VDC (24 VDC) P Napięcie 24 VDC (weiście), zawsze włączone U Analogowy poziom podciśnienia 2-10 VDC (wyjście) * Złącze wejścia/wyjścia MIL-C DANE DO ZAMÓWIENIA - AKCESORIA Gniazdo przyłączeniowe AVM AVM 5050 wymaga zastosowania wtyczki przyłączeniowej 18 pin. Firma PIAB dostarcza wtyczkę z przewodem PUR o długości 5 m. Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 4

5 AVM 5050 L100 Moduł sterujący AVM 5050 ze zintegrowaną pompą L100 Pompa próżniowa serii L zapewnia o 30-70% większe wielkości przepływów niż inne modele pomp Zawór sterujący do włączania / wyłączania podciśnienia Zawór przedmuchu do szybkiego zwalniania przenoszonych elementów i czyszczenia przewodów podciśnieniowych Czujnik podciśnienia dla zachowania bezpieczeństwa i monitorowania obecności przenoszonych elementów Automatyczna funkcja oszczędzania energii ograniczająca jej zużycie Lampki sygnalizacyjne Analogowy sygnał podciśnienia Elektryczny i pneumatyczny interfejs zgodny ze standardami przemysłowymi Zabezpieczenie przed odwróconą polaryzacją DANE TECHNICZNE Jednostka Wartość Maksymalne ciśnienie MPa 0.7 Poziom hałasu dba 70 Temperatura pracy C 0 60 Waga g 2600 Materiał Al, SS, NBR, PPS Zakres sygnału (7 ustawionych -kpa poziomów podciśnienia) Dokładność (ustawionych poziomów -kpa 0.5 podciśnienia) Histereza kpa 5 Napięcie VDC 24 (20 28) Spadek napięcia VDC -2 Napięcie wyjściowe, analogowy VDC 2 10 poziom podciśnienia Maksymalne obciążenie wyjścia A 0.7 Pobór mocy W <5 Impedancja kω 13 Złącze elektryczne MIL-C Klasa bezpieczeństwa IP65 PRZEPŁYW PODCIŚNIENIA Ciśnienie Zużycie powietrza Wielkość przepływu powietrza zasysanego (Nl/s) przy różnych poziomach podciśnienia (-kpa) MPa Nl/s kpa Maksymalne CZAS OPRÓŻNIANIA Ciśnienie Zużycie Czas opróżniania (s/l) dla osiągnięcia różnych poziomów podciśnienia (-kpa) Maksymalne powietrza MPa Nl/s kpa Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

6 DANE DO ZAMÓWIENIA Pompa próżniowa AVM 5050 L100, gwint NPSF Pompa próżniowa AVM 5050 L100, gwint G Pompy prózniowe AVM TRYBY PRACY Tryb oszczędzania energii Tryb pracy ciągłej ZŁĄCZE SYGNAŁOWE Pi Sygnał n C Czujnik obecności elementów 24 VDC (wyjście), PNP E Przedmuch 24 VDC (wejście) G Dodatkowy czujnik obecności elementów 24 VDC (wyjście), PNP H Zasilanie pompy sprężonym powietrzem 24 VDC (wejście) K 0 VDC (24 VDC) P Napięcie 24 VDC (weiście), zawsze włączone U Analogowy poziom podciśnienia 2-10 VDC (wyjście) * Złącze wejścia/wyjścia MIL-C DANE DO ZAMÓWIENIA - AKCESORIA Gniazdo przyłączeniowe AVM AVM 5050 wymaga zastosowania wtyczki przyłączeniowej 18 pin. Firma PIAB dostarcza wtyczkę z przewodem PUR o długości 5 m. Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 6
