Technika Próżniowa. Przyszłość zależy od dobrego wyboru produktu. Wydanie Specjalne.

Transkrypt

1 Technika Próżniowa Przyszłość zależy od dobrego wyboru produktu Wydanie Specjalne

2 Sterowanie optymalizujące 606

3 607 Sterowanie optymalizujące Wstęp Przełączniki próżniowe Zawory Regulatory...638

4 Sterowanie optymalizujące Wstęp Sterowanie optymalizujące Dla pompy/systemu Zawarte w kodzie Zalecane Oszczędnoś ć powietrza Sterowana funkcja Podciśnienie włącz/ wyłącz AVM 2 (Automatic Vacuum Management) P3010 P5010 P6010 CU (Jednostka Sterująca) P3010 P5010 P6010 pisave onoff P3010 P5010 piclassic VGS 3040 VGS 3010 VGS 5010 Dowolny system pisave optimize piclassic Dowolny system próżniowy zasilany sprężonym powietrzem Zawory elektromagnetyczne P3010 P6040 Dowolny system Regulatory Dowolny system pisave release VGS 3040 VGS 3010 VGS 5010 Dowolny system Zawór przedmuchu VGS 3040 VGS 3010 P3010 Dowolny system Przełaczniki próżniowe (Pneumatyczne) Dowolny system Przełaczniki próżniowe (Elektromechaniczne) P3010 Dowolny system Przełaczniki próżniowe (Półprzewodnikowe) P3010 Dowolny system 608 Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia.

5 Sterowanie optymalizujące Wstęp Zwalnianie/ przedmuch Funkcja Czujnik Czujnik podciśnienia ciśnienia Cechy i zalety u Kompletna elektrycznie sterowana jednostka kontrolna z wbudowanym systemem oszczędzania powietrza i monitorowaniem. u Odpowiednie dla pomp w aplikacjach uszczelnionych. u Elektrycznie sterowana jednostka kontrolna. u Odpowiednie dla pomp w nieszcelnych aplikacjach lub małych, szybkich aplikacjach typu podnieś i połóż. u Automatycznie redukuje zużycie sprężonego powietrza przez użycie energii tylko wtedy, gdy jest to konieczne. Pompa wyłącza się po uzyskaniu ustawionego poziomu podciśnienia i włącza ponownie aby skompensować nieszczelności układu. u Nadaje się do stosowania w aplikacjach szczelnych lub scentralizowanym systemie próżniowym z zewnętrznym kolektorem. u W pełni pneumatyczne - nie ma potrzeby programowania lub prowadzenia instalacji elektrycznej. u Automatyczna redukcja sprężonego powietrza poprzez regulację ciśnienia zasilania po osiągnięciu zadanego poziomu podciśnienia. u Zwiększa wydajność poprzez utrzymywanie stałego poziomu podciśnienia podczas każdego cyklu pracy. u W pełni pneumatyczne - nie ma potrzeby programowania lub prowadzenia instalacji elektrycznej. u Szybkie początkowe opróżnianie bez zmniejszenia prędkości/przepływu podciśnienia. u Przeznaczone do pracy w aplikacjach z obiektami porowatymi i szczelnymi. u Elektrycznie sterowane zawory powietrza do kontroli stanu kiedy pompa ma zostać włączona/ wyłaczona. u Pneumatyczne lub mechaniczne regulatory sprężonego powietrza sprężonego do sterowania optymalnym ciśnieniem zasilania pompy. u Możliwość szybkiego uwolnienia przenoszonych produktów zwiększą przepustowość i zmniejsza czas przestojów. u Redukuje zużycie sprężonego powietrza w porównaniu do tradycyjnych pneumatycznych układów przedmuchu. u Upraszcza system próżniowy, ponieważ jego sterowanie jest zsynchronizowane z pompą. u Zawór zwrotny rozdziela elementy systemu próżniowego od przedmuchu. u Zoptymalizowane ciśnienie otwarcia przedmuchu używane w zdecentralizowanych systemach próżniowych. u Pneumatyczne czujniki próżni, które dają wyraźny sygnał pneumatyczny przy określonym poziomie próżni. u Odpowiednie dla zwiększenia bezpieczeństwa i monitorowania w całkowicie pneumatycznum systemie np. w ergonomicznym urządzeniu podnoszącym. u Elektryczne czujniki próżni, które dają wyraźny sygnał elektryczny przy określonym poziomie próżni. u Mogą być stosowane do zasilania innego obciążenia, jak czujniki połączone szeregowo w celu zapewnienia wspólnego wyjścia do PLC lub BUS-I / 0, np. w zdecentralizowanych systemach próżniowych w robotach. u Elektrycznie sterowane czujniki próżniowe z wyjściem tranzystorowym podającym wyraźny sygnał przy określonym poziomie próżni. u Dostępne z wyświetlaczem i rekomendowane kiedy wymagana jest dokładność i powtarzalność. u Przeznaczone dla integracji w systemach kontroli i monitorowania. Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 609

6 Sterowanie optymalizujące Przełączniki próżniowe Przełącznik próżniowy, pneumatyczny Konwersja poziomu podciśnienia na sygnał pneumatyczny. Przełącznik próżniowy aktywowany membraną. Poziom podciśnienia wstępnie ustawiony lub regulowany. Ciśnienie zasilania MPa Maksymalne ciśnienie zasilania MPa 0.6 PA, SS, NBR, POM, Al, CuZn Temperatura pracy C Waga g 39 Przyłącza, sprężone powietrze mm 2 x Ø4 Przyłącza, podciśnienie mm M5 - specyfikacja Ustawianie poziomu Śruba/Pokrętło Śruba/Pokrętło Wstępnie ustawione Wstępnie ustawione Wstępnie ustawione Wstępnie ustawione podciśnienia Zakres -kpa ±4 65±8 30±5 70±10 sygnałów Funkcja wyjścia NO NC NO NO NC NC Histereza kpa Zastrzegamy sobie możliwość zmian w specyfikacji bez

7 Sterowanie optymalizujące Przełączniki próżniowe A Przełącznik próżniowy, pneumatyczny, regulowany śrubą (NO) A Przełącznik próżniowy, pneumatyczny, regulowany śrubą (NC) B Przełącznik próżniowy, pneumatyczny, wstępnie ustawiony (NO 25 -kpa) B Przełącznik próżniowy, pneumatyczny, wstępnie ustawiony (NO 65 -kpa) B Przełącznik próżniowy, pneumatyczny, wstępnie ustawiony (NC 30 -kpa) B Przełącznik próżniowy, pneumatyczny, wstępnie ustawiony (NC 70 -kpa) A Pokrętło A Śruba - akcesoria B Zestaw połączeniowy do przełącznika próżniowego Zestaw obejmuje: złączka wkrętna walcowa G1/8"/M5, złączka do węża 4/2 M5. : niklowany mosiądz, SS, PA66, NBR, PA6. Odpowiedni do wszystkich regulowanych i ustawionych na stałe przełączników próżniowych. Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 611

8 Sterowanie optymalizujące Przełączniki próżniowe Przełączniki próżniowe VS4118/VS specyfikacja Wstępnie ustawiony przełącznik próżniowy z cyfrowym wyjściem. Wytrzymała i zwarta konstrukcja z obrotowym złączem G1/8" 90 ułatwiającym instalację. Przewodowe połączenie VS4118 pozwala na funkcje wyjściowe PNP NO/NC lub NPN NO/NC. VS4128 jest odpowiedni do podłaczenia w systemach I/O. Dostępny jako model PNO NO lub NPN NO. Możliwość szeregowego połączenia jednostek za pomocą złączy typu T do wspólnego wyjścia (VS4128 PNP). Ciśnienie zasilania maksymalne MPa 0.6 AL, SS, CuZn, PA Temperatura pracy C Waga g 23 Przyłącze podciśnienia G1/8" Funkcja NO/NC Histereza kpa 8 Napięcie VDC 24 (12-30) Klasa bezpieczeństwa IP65 Prąd maksymalny przy obciążeniu indukcyjnym A 0,1 Prąd maksymalny przy obciążeniu rezystancyjnym A 0,4 Spadek napięcia, maksymalny (100mA/24V obciążenie indukcyjne) VDC Czas reakcji ms 4 Wyświetlacz LED Zakres sygnałów -kpa 30±4 50±4 50±4 30±4 50±4 70±4 Przyłącze M12 4-pin M12 4-pin M12 4-pin M8 3-pin M8 3-pin M8 3-pin elektryczne Wymiary, Szer.xGłęb.xWys. mm 52x16x17 52x16x17 52x16x x16x x16x x16x Zastrzegamy sobie możliwość zmian w specyfikacji bez

9 Sterowanie optymalizujące Przełączniki próżniowe Art. No A Przełącznik próżniowy VS kpa, M12 PNP NO A Przełącznik próżniowy VS kpa, M12 PNP NO A Przełącznik próżniowy VS kpa, M12 NPN NO B Przełącznik próżniowy VS kpa, M8 PNP/NPN NO/NC B Przełącznik próżniowy VS kpa, M8 PNP/NPN NO/NC B Przełącznik próżniowy VS kpa, M8 PNP/NPN NO/NC A B - akcesoria Przewód M8 3-pin żeński L=2m Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 613

10 Sterowanie optymalizujące Przełączniki próżniowe Złączka typu T Łączy szeregowo dwa lub kilka przełączników próżniowych VS4128 do jednego wspólnego wyjścia PLC lub BUS-I/0. Szybka i prosta instalacja za pomocą męskich na żeńskskie standardowych połączeń kablowych M12 Eurofast. Odpowiednie jeśli PLC lub BUS-I/O jest ograniczona do jednego lub dwóch sygnałów wejściowych z systemu próżniowego z kilku przełączników próżniowych. TPU, Zn Temperatura pracy C Waga g 25 Napięcie maksymalne VDC 60 Klasa bezpieczeństwa IP65 Prąd maksymalny A 4 Wilgotność %RH 90 Przyłącza elektryczne 3x M12 4-pin Wymiary, Szar.xDł.xWys. mm 56x14,7x33 Złącze typu T, przyłącze M12 męskie, 2 przyłącza M12 żeńskie M12 male 33 M12 female - akcesoria Przewód M12 4-pin żeński/m12 4-pin męski, PUR, L=2m Zastrzegamy sobie możliwość zmian w specyfikacji bez

11 Sterowanie optymalizujące Przełączniki próżniowe Przełącznik próżniowy Mini Wstępnie ustawiony przełącznik próżniowy z cyfrowym wyjściem. Bardzo niska waga i niewielkie gabaryty, złącza montowane na wcisk lub przykręcane. PNP NO/NC lub NPN NO/NC funkcje wyjścia. Ciśnienie zasilania MPa 0.2 PA, TPU, SS, CuZn(Au) Temperatura pracy C Waga g 5 Funkcje NO/NC Histereza kpa 6 ± 1 Napięcie VDC 24 (12-30) Klasa bezpieczeństwa IP40 Prąd maksymalny - obciążenie indukcyjne A 0,1 Prąd maksymalny - obciążenie rezystancyjne A 0,4 Spadek napięcia, maksymalny (100mA/24V obciążenie indukcyjne) VDC Czas reakcji ms 4 Wyświetlacz LED Złącze elektryczne M8 3-pin - specyfikacja Przyłącze podciśnienia mm / inch Ø6 Ø6 Ø6 G1/8" G1/8" G1/8" Zakres sygnałów -kpa 30 +5/ / / / / /-3 Wymiary, szer.x dł. x wys. mm 16x16x x16x x16x x16x x16x x16x21.5 A Przełącznik próżniowy VS4015, Ø6, 30 -kpa A Przełącznik próżniowy VS4015, Ø6, 50 -kpa A Przełącznik próżniowy VS4015, Ø6, 70 -kpa B Przełącznik próżniowy VS4016, 30 -kpa B Przełącznik próżniowy VS4016, 50 -kpa B Przełącznik próżniowy VS4016, 70 -kpa A B - akcesoria Przewód M8 3-pin żeński L=2m Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 615

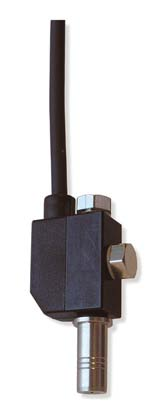

12 Sterowanie optymalizujące Przełączniki próżniowe Przełącznik próżniowy, elektromechaniczny - specyfikacja Konwertuje poziom podciśnienia na sygnał elektryczny, VAC lub VDC. Elektro-mechaniczny przełącznik aktywowany membraną. Zintegrowany przewód z wyprowadzonymi końcówkami. Poziom podciśnienia wstępnie ustawiony lub regulowany. Ciśnienie zasilania maksymalne MPa 0,6 PBTP, PVC, PA, SS, NBR, POM, Al, CuZn Temperatura pracy C Waga g 62 Przyłącze podciśnienia mm M5 Funkcje NO/NC Histereza kpa 10 Przewód 3 x 0.75 mm2 x 0.5 m Napięcie maksymalne VAC/VDC 250/30 Klasa bezpieczeństwa IP67 Prąd maksymalny A Ustawianie poziomu podciśnienia Śruba/Pokrętło Wstępnie ustawiony Wstępnie ustawiony Zakres sygnałów -kpa ±5 65±10 Wymiary, szer. x dł. x wys. mm 48x16.5x x16.5x x16.5x44.5 Uwaga: NO, normalnie otwarty - w układach elektrycznych odpowiada otwartemu wyłącznikowi obwodu, co oznacza, że jeśli bramka jest otwarta, prąd nie może płynąć. NO, normalnie otwarty - w układach pneumatycznych odpowiada otwartemu zaworowi, co oznacza, że jeśli zawór jest otwarty, przepływa przez niego sprężone powietrze. 616 Zastrzegamy sobie możliwość zmian w specyfikacji bez

13 Sterowanie optymalizujące Przełączniki próżniowe A Przełącznik próżniowy, elektro-mechaniczny, regulowany śrubą B Przełącznik próżniowy, elektro-mechaniczny, wstępnie ustawiony (25 -kpa) B Przełącznik próżniowy, elektro-mechaniczny, wstępnie ustawiony (65 -kpa) A Pokrętło A Śruba - akcesoria B Zestaw połączeniowy do przełącznika próżniowego Zestaw obejmuje: złączka wkrętna walcowa G1/8"/M5, złączka do węża 4/2 M5. : niklowany mosiądz, SS, PA66, NBR, PA6. Odpowiedni do wszystkich regulowanych i ustawionych na stałe przełączników próżniowych. Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 617

14 Sterowanie optymalizujące Przełączniki próżniowe Przełącznik próżniowy, indukcyjny uniwersalny Konwertuje poziom podciśnienia na sygnał cyfrowy, 24VDC. Uniwersalny, indukcyjny przełącznik aktywowany membraną. Zintegrowany przewód z wyprowadzonymi końcówkami. PNP NO/NC lub NPN NO/NC funkcje wyjścia. Przełącznik musi być podłączony szeregowo z obciążeniem. Ciśnienie zasilania maksymalne MPa 0.6 PBTP, PVC, PA, SS, NBR, POM, Al, CuZn Temperatura pracy C Waga g 71 Funkcje PNP NO/NC, NPN NO/NC Histereza kpa 2 Przewód 2 x 0.14 mm x 2m Napięcie VDC 24 (5 36) Klasa bezpieczeństwa IP67 Prąd maksymalny A 0.2 Spadek napięcia, maksymalny VDC specyfikacja Ustawianie poziomu Pokrętło Pokrętło Wstępnie ustawiony Wstępnie ustawiony podciśnienia Przyłącza podciśnienia mm Ø6 M5 M5 M5 Zakres sygnału -kpa ±1 30±3 Wymiary, mm 48.5x16.5x x16.5x x16.5x x16.5x36.5 Szer.xDł.xWys. Objaśnienie 1 PNP NO = normalnie otwarty; logicznie dodatni. Po pobudzeniu przełącznika, przy dodatnim biegunie zasilania (+), bramka zamyka się (zamknięcie styku). PNP NC = normalnie zamknięty; logicznie dodatni. Po pobudzeniu przełącznika, przy dodatnim biegunie zasilania (+), bramka otwiera się (otwarcie styku). NPN NO = normalnie otwarty; logicznie ujemny. Po pobudzeniu przełącznika, przy ujemnym biegunie zasilania (-), bramka zamyka się (zamknięcie styku). NPN NC = normalnie zamknięty; logicznie ujemny. Po pobudzeniu przełącznika, przy ujemnym biegunie zasilania (-), bramka otwiera się (otwarcie styku). Uwaga: NO, normalnie otwarty - w układach elektrycznych odpowiada otwartemu wyłącznikowi obwodu, co oznacza, że jeśli bramka jest otwarta, prąd nie może płynąć. NO, normalnie otwarty - w układach pneumatycznych odpowiada otwartemu zaworowi, co oznacza, że jeśli zawór jest otwarty, przepływa przez niego sprężone powietrze. 618 Zastrzegamy sobie możliwość zmian w specyfikacji bez

15 Sterowanie optymalizujące Przełączniki próżniowe A Przełącznik próżniowy, indukcyjny uniwersalny, regulowany pokrętłem B Przełącznik próżniowy, indukcyjny uniwersalny, wstępnie ustawiony (10 -kpa) B Przełącznik próżniowy, indukcyjny uniwersalny, wstępnie ustawiony (30 -kpa) C Przełącznik próżniowy, regulowany pokrętłem Ø A B - akcesoria C Zestaw połączeniowy do przełącznika próżniowego Zestaw obejmuje: złączka wkrętna walcowa G1/8"/M5, złączka do węża 4/2 M5. : niklowany mosiądz, SS, PA66, NBR, PA6. Odpowiedni do wszystkich regulowanych i ustawionych na stałe przełączników próżniowych. Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 619

16 Sterowanie optymalizujące Przełączniki próżniowe Przełącznik próżniowy z 3-kolorowym wyświetlaczem M8 2 wyjścia PNP, NO lub NC. Niezależny wybór dla każdego z wyjść. Łatwy do odczytu 3-kolorowy wyświetlacz LCD. 7 programowalnych jednostek podciśnienia, np.: kpa, inhg, mmhg, itp. Podwójny wyświetlacz pokazujący jednocześnie rzeczywiste i ustawione wartości. Wybór trybu "Key-Lock" aby uniknąć nieautoryzowanych zmian. Możliwość wyboru trybu "oszczędzania energii" wyświetlacza. Dołączone uchwyty montażowe. Ciśnienie zasilania, maks. MPa 0.3 Zakres podciśnienia -kpa Temperatura pracy C 0-50 Waga kg Funkcje 2x PNP wyjście NO/NC Histereza kpa regulowana, 1-8 Przewód ze złączką mm 150 Napięcie zasilania VDC Klasa bezpieczeństwa IP40 Maks. prąd obciążenia wyjścia przełącznika A Wilgotność % RH Czas reakcji, ms (regulowany) Dokładność, przy 25 C % F.S. ±2 Pobór prądu, ma 40 Odporność na przebicie wysokim napięciem/ VAC 1000 wytrzymałość dielektryczna Izolacja, przy 500 VDC MΩ/MW 50 Odporność na wibracje, 1.5mm lub 10G, 2h w Hz przejścia 1 min kierunkach YZ Wyświetlacz 7-mio segmentowy, 3-kolorowy(czerwony/zielony/pomarańczowy) wyświetlacz LCD Odporność na przeciążenia, 3 x YZ G 10 Przełącznik próżniowy z 3-kolorowym wyświetlaczem M , akcesoria Przewód M8 4-pin żeński L=2m, proste przyłącze Zastrzegamy sobie możliwość zmian w specyfikacji bez

17 Sterowanie optymalizujące Przełączniki próżniowe Przełącznik próżniowy, regulowany z wyjściem analogowym Przetwarza podciśnienie na analogowy sygnał wyjściowy a regulowany poziom podciśnienia na cyfrowy. Regulowana histereza. Zintegrowany przewód z wyprowadzonymi końcówkami. Ciśnienie zasilania maksymalne MPa 0.2 PC, POM, NBR, SS Temperatura pracy C Waga g 68 Przyłącze podciśnienia mm Ø6/M5 Zakres sygnału -kpa Funkcje NO Histereza % F.S Napięcie VDC 24 ( ) Napięcie wyjściowe VDC 1 5 Klasa bezpieczeństwa IP40 Prąd maksymalny na wyjściu A 0.08 Prąd maksymalny na wyjściu analogowym (obciążenie rezystancyjne min. 5kΩ) A Spadek napięcia, maksymalny VDC 4.6 Wilgotność % RH Czas reakcji ms 2 Dokładność przy 25 C % F.S. ±3 Pobór prądu ma 17 Odporność na przebicie VAC 500 Rezystancja 500 VDC MOhm 100 Odporność na wibracje, 1,5 mm, YZ, 2 h Hz Złącze elektryczne M8 4-pin Wymiary, Szer.xDł.xWys. mm 26x15x60 Powietrze bezolejowe i nieagresywne gazy, odpowiednie dla poliwęglanu i poliacetylenu. Przełącznik próżniowy, regulowany, PNP NO MM Przełącznik próżniowy, regulowany, NPN NO MM Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 621

18 Sterowanie optymalizujące Przełączniki próżniowe Przełącznik próżniowy, regulowany z wyświetlaczem LED Przetwarza regulowany poziom podciśnienia na 2 oddzielne wyjścia cyfrowe. Cyfrowy wyświetlacz poziomu podciśnienia. Zintegrowany przewód ze złączem M8. Ciśnienie zasilania maksymalne MPa 0.2 PC, POM, NBR, Al Temperatura pracy C Waga g 52 Przyłącze podciśnienia mm Ø6/M5 Zakres sygnału -kpa Funkcja NO Histereza % F.S. 2 Przewód m 1.5 Napięcie VDC Klasa bezpieczeństwa IP40 Prąd maksymalny na wyjściu A 0.08 Wilgotność % RH Czas reakcji ms 2 Dokładność przy 25 C % F.S. ±3 Pobór prądu ma 35 Odporność na przebicie VAC 500 Rezystancja 500 VDC MOhm 100 Wyświetlacz LED numeryczny Złącze elektryczne M8 4-pin Wymiary, Szer.xDł.xWys. mm 25x10x53 Powietrze bezolejowe i nieagresywne gazy, odpowiednie dla poliwęglanu i poliacetylenu. Przełącznik próżniowy, regulowany, PNP NO DM Przełącznik próżniowy, regulowany, NPN NO DM Zastrzegamy sobie możliwość zmian w specyfikacji bez

19 Sterowanie optymalizujące Przełączniki próżniowe Przełącznik próżniowy, regulowany z 1 wyjściem Przetwarza regulowany poziom podciśnienia na cyfrowy sygnał wyjściowy. Bardzo niska waga i niewielkie gabaryty ze złączami montowanymi na wcisk. Zintegrowany przewód ze złączem M8. Ciśnienie zasilania maksymalne MPa 0.2 PC, Al, SS Temperatura pracy C Waga g 47 Przyłącze podciśnienia mm Ø6/M5 Zakres sygnału -kpa Funkcja NO PNP Histereza % F.S. 2 Przewód m 0.2 Napięcie VDC 24 ( ) Klasa bezpieczeństwa IP40 Prąd maksymalny na wyjściu A 0.08 Wilgotność % RH Czas reakcji ms 1 Dokładność przy 25 C % F.S. ±3 Pobór prądu ma 20 Odporność na przebicie VDC 500 Rezystancja 500 VDC MOhm 100 Odporność na wibracje, 1.5 mm, YZ, 2 h Hz Wyświetlacz LED Złącze elektryczne M8 3-pin Wymiary, Szer.xDł.xWys. mm 20x10x27 Powietrze bezolejowe i nieagresywne gazy, odpowiednie dla poliwęglanu i poliacetylenu. Przełącznik próżniowy, regulowany, PNP NO LM Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 623

20 Sterowanie optymalizujące Przełączniki próżniowe Przełącznik próżniowy, regulowany Konwertuje poziom podciśnienia na cyfrowy sygnał wyjściowy dla ciśnienia lub podciśnienia. NC dla zakresu podciśnienia kpa. NO dla zakresu ciśnienia kpa. Bardzo niska waga i niewielkie gabaryty ze złaczami obrotowymi M5 90. Zintegrowany przewód z wyprowadzonymi końcówkami. Ciśnienie zasilania maksymalne MPa 0.6 PC, SS Temperatura pracy C Waga g 6 Przyłącze podciśnienia mm M5 Zakres sygnału kpa Funkcja NO, NC Histereza % F.S. 2 Przewód 3 x 0.14 mm2 x 1.5 m napięcie VDC 24 ( ) Klasa bezpieczeństwa IP40 Prąd maksymalny na wyjściu A 0.08 Wilgotność % RH Czas reakcji ms 1 Dokładność przy 25 C % F.S. ±3 Pobór prądu ma 20 Odporność na przebicie VDC 500 Rezystancja 500 VDC MOhm 100 Odporność na wibracje, 1.5 mm, YZ, 2 h Hz Wyświetlacz LED Wymiary, Szer.xDł.xWys. mm 26x10x18 Powietrze bezolejowe i nieagresywne gazy, odpowiednie dla poliwęglanu i poliacetylenu. Uwaga: Normalnie zamknięty, otwiera się w ustawionym zakresie od kpa. Przełącznik próżniowy PNP M Przełącznik próżniowy NPN M Zastrzegamy sobie możliwość zmian w specyfikacji bez

21 Sterowanie optymalizujace Zawory pisave sense, sense Próżniowe zawory odcinające pozwalają na utrzymanie w systemie wystarczającego poziomu podciśnienia, szybkości odpowiedzi i czasu zwalniania pomimo ominięcia przez kilka przyssawek przenoszonego obiektu(ów). Próżniowe zawory odcinające stosuje się w scentralizowanych systemach próżniowych, po jednym dla każdej przyssawki. Zastosowanie zaworów odcinających zapewnia oszczędność energii oraz możliwość zastosowania w systemie mniejszej pompy. Nadają się montażu w konfigurowalnych przenośnikach do obsługi różnej ilości i wielkości nieszczelnych przedmiotów wykonanych np. z płyty MDF, tektury falistej. Nadają się również do obiektów o powierzchniach porowatych wokół krawędzi przyssawki. Dostępne w trzech rozmiarach o różnej wydajności przepływu/charakterystykach dostosowanych do różnych stopni szczelności. Zawory są zintegrowane w aluminiowych mocowaniach z męskimi i żeńskimi podłączeniami gwintowanymi dla ułatwienia instalacji /60 04/60 05/60 HNBR, TPU, NBR, AL Waga g 20,7 Temperatura pracy C Przepływ pompa/przyssawka do zamkniętego zaworu Nl/s 0.38 (@ 4 -kpa) 0.53 (@ 8 -kpa) 0.73 (@ 12 -kpa) Przepływ pompa/przyssawka minimalny Nl/s 0.10 (@ kpa) 0.17 (@ kpa) 0.27 (@ kpa) pisave sense mocowanie wieloprzyłączowe 03/ pisave sense mocowanie wieloprzyłączowe 04/ pisave sense mocowanie wieloprzyłączowe 05/ Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 625

22 Sterowanie optymalizujace Zawory pisave restrict, ograniczniki przepływu Podciśnieniowe ograniczniki przepływu pozwalają na utrzymanie w systemie wystarczającego poziomu podciśnienia pomimo ominięcia przez kilka przyssawek przenoszonego obiektu(ów). Nadają się montażu w konfigurowalnych przenośnikach do obsługi różnej wielkości szczelnych przedmiotów/arkuszy blach. Podciśnieniowe ograniczniki przepływu stosuje się w scentralizowanych systemach próżniowych, po jednym dla każdej przyssawki. Zastosowanie ograniczników przepływu zapewnia oszczędność energii oraz możliwość zastosowania w systemie mniejszej pompy. Dostępne w trzech rozmiarach o różnej wydajności przepływu/charakterystyce dopasowanej do różnej wielkości przyssawek. Ograniczniki przepływu zintegrowane są w aluminiowych mocowaniach z męskimi i żeńskimi podłączeniami gwintowanymi dla ułatwienia instalacji POM, NBR, Al Waga g 20.7 Temperatura pracy C Średnica ogranicznika mm Maksymalny przepływ przecieku* Nl/s *Obowiązuje od 47 -kpa i wyższego poziomu próżni. Na niższych poziomach próżni wyciek stopniowo maleje do zera. pisave restrict mocowanie wieloportowe pisave restrict mocowanie wieloportowe pisave restrict mocowanie wieloportowe Zastrzegamy sobie możliwość zmian w specyfikacji bez

23 Sterowanie optymalizujace Zawory pisave release Reguluje ciśnienie w przyssawkach aby zapewnić szybkie zwalnianie przenoszonego przedmiotu. Bardzo szybkie uwalnianie zapewnione dzięki akumulacji sprężonego powietrza. ON/OFF aktywowane równocześnie przez eżektor. Nie potrzebne dodatkowe sterowanie używany jest pojedynczy zawór 3/2 dla eżektora i pisave release. Ciśnienie zasilania, zakres MPa Al, SS, NBR Temperatura pracy C 0 50 Waga g 47 Przyłacze, sprężone powietrze G1/8" Wymiary, Szer.xDł.xWys. mm 26x26x37,3 - specyfikacja Przyłącze, podciśnienie G1/8" G1/4" Przepływ, atmosferyczny Nl/s A pisave release G1/8" B pisave release G1/4" A B Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 627

24 Sterowanie optymalizujące Zawory Zawór szybkiego uwalniania AQR, specyfikacja Reguluje ciśnienie w chwytakach próżniowych aby zapewnić szybkie zwalnianie przenoszonego przedmiotu. Nie zużywa dodatkowego sprężonego powietrza. ON/OFF aktywowane równocześnie przez eżektor. Nie potrzebne dodatkowe sterowanie używany jest pojedynczy zawór 3/2 dla eżektora i AQR. Opcjonalny zestaw montażowy zawierający złącze kątowe G1/8 i wężyk. Ciśnienie zasilania MPa Temperatura pracy C Przyłacze, sprężone powietrze G1/8" Przyłącze, podciśnienie G1/8" Przepływ, atmosferyczny Nl/s 3.3 Wymiary, Szer.xDł.xWys. mm 20x20x14, CuZn, PUR, NBR Waga g 20 Zawór szybkiego uwalniania AQR A=AQR, B=Pompa próżniowa, C=Zawór sterujący, D=max. 1,5m 628 Zastrzegamy sobie możliwość zmian w specyfikacji bez

25 Sterowanie optymalizujące Zawory QR (Moduł Szybkiego Uwalniania) Dla pompy próżniowej P3010. Szybkie uwalnianie poprzez wykorzystanie zgromadzonego zasilającego sprężonego powietrza. Włączanie/wyłączanie jednocześnie z pompą P3010. Dostępne w trzech wymiarach do optymalizacji objętości uwalniania. Ciśnienie zasilania, maks. MPa 0.7 Al, SS,PPS, NBR, PA Temperatura pracy C Pojemność cm3 3 Wymiary można znaleźć w notach katalogowych pomp próżniowych P3010. Dostępny w konfiguratorze produktów - w notach katalogowych pompy próżniowej P Waga g Pojemność zbiornika szybkiego uwalniania QR cm Wymiary, szer. x głęb. x wys. mm 57,5x16x52 120x16x52 - akcesoria Moduł zbiornika szybkiego uwalniania P3010, 30 cmł Moduł zbiornika szybkiego uwalniania P3010, 60 cmł Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 629

26 Sterowanie optymalizujące Zawory Zawór odcinający do przedmuchu G1/8" Zapobiega przepływowi podciśnienia przez linię przedmuchu co gwarantuje szybszy czas reakcji i całkowitą niezależność jednostek. Niezawodna funkcja zwalniania nawet w większych systemach składających się z wielu jednostek, z uwagi na bardzo niskie ciśnienie wymagane do zerwania przedmuchu. Nadaje się do aplikacji, gdzie konieczne jest czyszczenie filtrów przyssawek lub chłodzenie przenoszonych przedmiotów. Ciśnienie zasilania, zakres MPa Cośnienie zasilania, minimalne do zrywania przedmuchu MPa 0.1 AL, CuZn, SS, NBR Temperatura pracy C Waga g 12.4 Przepływ przy MPa Nl/s Przyłącze, sprężone powietrze G1/8" Przyłącze, podciśnienie G1/8" Wymiary, Szer.xDł.xWys. mm 14x14x31,5 Zawór odcinający do przedmuchu G1/8" Zastrzegamy sobie możliwość zmian w specyfikacji bez

27 Sterowanie optymalizujące Zawory Zawór elektromagnetyczny DS23 Zawór elektryczny 3/2 z ręcznym wyzwalaniem. Szybki i prosty montaż ze złączami na wcisk. Obudowa z portami 3 M5. Odpowiedni dla sprężonego powietrza, filtracja 40μ. Ciśnienie zasilania, zakres MPa Ni, Al, SS, POM, CuZn, NBR Temperatura pracy C Waga g 100 Przyłącze, sprężone powietrze mm 2 x Ø6 Napięcie VDC 24 (22-28) Klasa bezpieczeństwa IP65 Pobór prądu ma 100 Wyświetlacz LED Przepływ przy P 1 =6 bar i Δp=1 bar Nl/s 1.3 Trwałość mechaniczna cykle 100,000,000 Wskaźnik obciążenia % 100 Przyłącza elektryczne DIN (c) Wymiary, Szer.xDł.xWys. mm 49,7x15,9x57,3 Zawór elektromagnetyczny wł./wył. DS Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 631

28 Sterowanie optymalizujące Zawory Zawór 2/2 sterowany elektrycznie DIP55 Zawór włącz/wyłącz Porty 1/8" NPSF Cewka 0,6 W Połączenia elektryczne: DIN (c) Odpowiedni do pomp próżniowych Piab do aż do romiaru Classic Wyzwalacz ręczny Ciśnienie zasilania MPa MPa PPS, PA, TPU, Al, NBR, CuZn, PUR Temperatura pracy C 0 60 Waga g 102 Przyłącze sprężonego powietrza 2 x NPSF 1/8" Funkcja NC Napięcie zasilania V DC 24 Sygnalizator LED Przepływ, nominalny Nl/s 8.6 Kv 7.8 Żywotność mechaniczna cykle 10,000,000 Moc pobierana W 0.6 Wskaźnik czasu obciążenia % 100 Nominalna średnica otworu mm 3.7 Przyłącza elektryczne DIN (c) Klasa bezpieczeństwa IP65 Dostarczany w komplecie z przyłączami elektrycznymi. Sprężone powietrze, filtracja 40μm, bezolejowe. Zawór 2/2 sterowany elektrycznie DIP55 NC 2406 SD Zastrzegamy sobie możliwość zmian w specyfikacji bez

29 Sterowanie optymalizujące Zawory Próżniowy Zawór Odcinający VT1 - specyfikacja Przepływ podciśnienia Czas opróżniania W przypadku szczelnych aplikacji zawór zatrzymuje podciśnienie dla zwiększenia bezpieczeństwa operacji. Wbudowany zawór przedmuchu dla zwiększenia szybkości zwalniania przenoszonego przedmiotu. Opcjonalny dwustopniowy moduł ssący COA MINI Pi12-2. Opcjonalny Vacustat z funkcją oszczędzania energii pozwalający na praktycznie pomijalne zużycie sprężonego powietrza w szczelnych aplikacjach. Ciśnienie zasilania, maks. MPa 0.7 Ciśnienie zasilania, dla min. przedmuchu odrywającego MPa 0.25 Al, Stal, Ceramika / / / Waga g Temperatura pracy şc Poziom hałasu dba Sygnał -kpa 65 Funkcja 2/2 NO Histereza kpa 8 Przepływ podciśnienia, maks. Nl/s Ciśnienie zasilania Zużycie powietrza Wielkość przepływu powietrza zasysanego (Nl/s) przy różnych poziomach podciśnienia (-kpa) Maksymalne podciśnienie MPa Nl/s kpa Ciśnienie zasilania Zużycie powietrza Czas opróżniania (s/l) dla osiągnięcia różnych poziomów podciśnienia (-kpa) Maksymalne podciśnienie MPa Nl/s kpa Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 633

30 Sterowanie optymalizujące Zawory PMAT Nr A Próżniowy zawór odcinający VT1 G3/8"-G1/4" A Próżniowy zawór odcinający VT1 3/8"NPT-G1/4"NPT B Próżniowy zawór odcinający VT1, moduł ssący COA MINI Pi12-2, zawór zwrotny G3/8"-G1/4" B Próżniowy zawór odcinający VT1, moduł ssący COA MINI Pi12-2, NPT3/8"-NPT1/4" C Próżniowy zawór odcinający VT1, vacustat, moduł ssący COA MINI Pi12-2, G3/8"-G1/4" A B C 634 Zastrzegamy sobie możliwość zmian w specyfikacji bez

31 Sterowanie optymalizujace Zawory pisave onoff Niezależny, pneumatyczny układ oszczędzania powietrza dla pomp próżniowych. Regulowany zawór podciśnienia 2/2 NO. Dostępny z dużą histerezą do przenoszenia przedmiotów i małą histerezą dla procesów aplikacji. Vacustat jest zalecany dla pomp próżniowych w szczelnych systemach. Pompa próżniowa musi być wyposażona w zawór zwrotny. Ciśnienie zasilania MPa Ciśnienie zasilania, maks. MPa 0.6 Al, NBR, PA, SS, CuZn Temperatura pracy C 0 60 Waga g 89 Przyłącze, sprężone powietrze 2x Ø8 mm / 2x 1/8"NPSF Przyłacze, podciśnienie 2 x M5 Zakres sygnału -kpa Funkcja 2/2 NO P 1 =6 bar i Δp=0.5 bar Nl/s 7.3 Trwałość cykle >10,000,000 Wymiary, szer. x głęb. x wys. mm 44x16,5x89 Informacje o wymiarach można znaleźć w notach katalogowych pomp próżniowych P3010 i P specyfikacja Histereza kpa Funkcja Sterowany podciśnieniowo zawór odcina dopływ sprężonego powietrza do pompy z chwilą osiągnięcia zadanego poziomu podciśnienia (1). Poziom podciśnienia regulowany jest przy użyciu pokrętła. Z powodu niewielkich nieszczelności poziom podciśnienia w systemie spada, osiągając po pewnym czasie poziom otwierania zaworu (2). Pompa zaczyna działać ponownie aż do momentu osiągnięcia podciśnienia powodującego zamknięcie zaworu (3), itd. Przyłącze A = Pompa z zaworem zwrotnym B = Przełącznik próżniowy C = Zawór zasilania D = Przyssawka E = Filtr próżniowy Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 635

32 Sterowanie optymalizujace Zawory pisave onoff o małej histerezie pisave onoff o dużej histerezie Zastrzegamy sobie możliwość zmian w specyfikacji bez

33 Sterowanie optymalizujące Zawory CU (Jednostka Sterująca) P3010, P5010 i P6010 Dla pomp próżniowych P3010, P5010 i P6010. Jednostka sterująca z zaworami sterowanymi elektrycznie dla podciśnienia i przedmuchu. Regulowany, mechaniczny zawór przedmuchu. Specjalny przewód M12 4-pin z diodami LED pokazującymi stan zaworu. Ciśnienie zasilania, maks. MPa 0.7 PA, NBR, Al, SS, PMMA Temperatura pracy C 0 50 Funkcja, on/off NC Napięcie VDC 24 (22 28) Klasa bezpieczeństwa IP65 [NEMA 4] Wilgotność %RH 90 Pobór prądu ma 60 Napięcie tętnień, maks. V rms 1 Przyłącze elektryczne M 12 4-pin Wymiary dostępne w notach katalogowych pomp próżniowych P3010, P5010 i P specyfikacja P3010 P5010 P6010 Przepływ, P 1 =6 bar i Δp=0.5 bar Nl/s Description Dostępny w konfiguratorze produktów - w notach katalogowych pomp próżniowych P3010, P5010 i P6010. Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 637

34 Sterowanie optymalizujące Regulatory pisave optimize Proporcjonalny, w pełni pneumatyczny regulator ciśnienia sterowanym próżnią przeznaczony dla pomp próżniowych/eżektorów. Automatyczna redukcja sprężonego powietrza poprzez regulację ciśnienia zasilania po osiągnięciu zadanego poziomu podciśnienia. Zużycie sprężonego powietrza/energii w aplikacji jest ograniczone do minimum (optymalizacja). Przeznaczone do pracy w aplikacjach z obiektami porowatymi i szczelnymi, aby oszczędzać energię i zapewnić prawidłowy poziom podciśnienia. Dodatkowy port dla wakuometru. Port wentylacji powietrznej z filtrem. Obrotowe złącza sprężonego powietrza. pisave optymize dostarcza do pompy próżniowej/eżektora maksymalne ciśnienie/ przepływ powietrza zasilającego. Dodatkowy zestaw uchwytów montażowych. Zestaw modernizujący dostępny jako zintegrowany moduł dla pomp próżniowych piclassic i Classic. Ciśnienie zasilania, maks. MPa 0,7 Ciśnienie zasilania, min. MPa 0,4 Ciśnienie zasilania Spadek ciśnienia 0,05 0,7 MPa i 15 NI/s Al, CuZn, HNBR, NBR, SS, PA66 Temperatura pracy C Waga g 324 (268)* Zakres operacji (30-60)* Dokładność kpa ±3 Przepływ min. NI/s 1.67 NI/s dla zalecenego eżektora/pompy ciśnienia zasilania Przepływ maks. NI/s 15 Żywotność lata 5 lub 5 millionów cykli Minimalna średnica zanieczyszczeń μm 5 Odległość maks. do systemu próżniowego** m 3 *) piclassic/classic wersja zintegrowana.**) Przewód czujnika podciśnienia. 638 Zastrzegamy sobie możliwość zmian w specyfikacji bez

35 Sterowanie optymalizujące Regulatory pisave optimize wersja samodzielna kpa G3/8" pisave optimize wersja samodzielna kpa 3/8" NPT pisave optimize zestaw modernizujący piclassic/classic A B, akcesoria Zestaw montażowy pisave optimize Wakuometr 100 -kpa -30 inhg Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 639

36 Sterowanie optymalizujące Regulatory PCC (Piab Cruise Control) Dla pompy próżniowej P6010. Programowalny dla zapewnienia stałego poziomu podciśnienia. Sygnał wejściowy reguluje ciśnienie zasilania w celu utrzymania stałego poziomu podciśnienia. Zintegrowany analogowy czujnik podciśnienia. Ciśnienie zasilania, maks. MPa 1.0 Podciśnienie, skala dla sygnałów wejściowych -kpa 0 90 Al, PA, NBR, SS, AiSi302 Temperatura pracy C 3 50 Napięcie VDC 24 ( ) Napięcie, sygnał wejściowy VDC 0 10 Klasa bezpieczeństwa IP65 Pobór prądu ma <120 Przyłacze elektryczne M12 5-pin męskie Budowa PCC wymaga, aby ciśnienie wlotowe było o 0,1 MPa wyższe niż ciśnienie wylotowewymiary dostepne są w notach katalogowych pompy próżniowej P6010. Dostępny w konfiguratorze produktów - w notach katalogowych pompy próżniowej P akcesoria Art. No. Przewód M12 4-pin żeński, PUR, L=5m* *) Pin nr 5 jest nieużywany. 4-ro pinowy przewód M12 4-pin pasuje do 5-cio pinowego złącza M Zastrzegamy sobie możliwość zmian w specyfikacji bez

37 Sterowanie optymalizujące Regulatory Funkcja ES podciśnienie Elektrycznie sterowane urządzenie oszczędzania energii dla pompy próżniowej P6040. Zawór regulowany podciśnieniem 2/2 NO. Manometr do kontroli ciśnienia zasilania. Zalecany dla pompy próżniowej P6040 w systemach uszczelnionych. Ciśnienie zasilania, maks. MPa 0.7 Al, PA, NBR, SS, POM, HDPE, PC, CuZn, PBT Temperatura pracy C 0 50 Zakres sygnałów -kpa Histereza kpa 1.5 Napięcie VDC 24 (14 28) Klasa bezpieczeństwa IP40 Pobór prądu ma 60 Tętnienia V rms 1 Wyświetlacz wskaźnik LED Przyłącze elektryczne DIN (c) Informacje o wymiarach można znaleźć w notach katalogowych pomp próżniowych P6040. Dostępny w konfiguratorze produktów - w notach katalogowych pompy próżniowej P6040. Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 641

38 Sterowanie optymalizujące Regulatory AVM 2 (Automatyczny System Zarządzania Próżnią) Dla pomp próżniowych P3010, P5010 i P6010. AVM 2 jednostka z wbudowanymi funkcjami sterowania i monitorowania. Zintegrowana funkcja oszczędzania energii (ES) minimalizuje zużycie powietrza w systemach uszczelnionych. Zawory do podciśnienia i przedmuchu włącz/ wyłącz z funkcją wykrywania wyłączenia prądu. Dwa wyjścia cyfrowe, 16 ustawianych kombinacji poziomów podciśnienia. Cyfrowy wyświetlacz poziomu próżni. Mechaniczny zawór do regulacji przedmuchu. Ciśnienie zasilania, maks. MPa 0.7 PA, NBR, Al, SS, PMMA Temperatura pracy C 0 50 Zakres sygnałów, regulowany -kpa Funkcja, on/off NO/NC Histereza kpa 7±1 Napięcie VDC 24 (22 28) Klasa bezpieczeństwa IP65 [NEMA 4] Prąd wyjściowy, maks. obciążenie wyjścia ma 100 Wilgotność %RH 90 Pobór prądu ma 110 Napięcie tętnień, maks. V rms 1 Wyświetlacz LED, numeryczny Przyłącze elektryczne M12 8-pin Wymiary dostępne w notach katalogowych pomp próżniowych P3010, P5010 i P specyfikacja Jednostka Wartoś P3010 P5010 P6010 Przepływ, P 1 =6 bar i Δp=0.5 bar Nl/s Dostępny w konfiguratorze produktów - w notach katalogowych pompy próżniowej P3010, P5010 i P akcesoria Przewód M12 8-pin żeński, PUR, L=2m Przewód M12 8-pin żeński, PUR, L=5m Przewód Y ze złączem żeńskim M12 8-pin, 2 x M12 4-pin złącze męskie, PNP, PUR, L=2m Przewód Y M12 8-pin żeński, 2xM12 5-pin męski, NPN, PUR, L=2m Zastrzegamy sobie możliwość zmian w specyfikacji bez

39 Sterowanie optymalizujące Regulatory Zdalny regulator Zdalnie sterowany regulator ciśnienia z kompensacją przepływu i wtórnym zaworem bezpieczeństwa. Odpowiedni do zdalnego sterowania. Maksymalne ciśnienie zasilania MPa 1.6 Wewnętrzne zużycie powietrza Nl/s 0.8xP 2 /60 Temperatura pracy C 0 60 Ciśnienie, wyjście P 2 MPa specyfikacja Waga g 400 Przyłącze, P 1 /P 2 G1/4" Przyłącze, pilot G1/8" Przyłącze, miernik G1/8" Przepływ przy P 1 =0.7 i P 2 =0.6 MPa Nl/s 9 A Pilot steruje zaworem sprężonego, G1/4" A Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 643
