Opis Jednostka Wartość PBTP, PVC, PA SS NBR, POM Al, CuZn Temperatura pracy C Waga g Wejście podciśnieniowe Histereza kpa 2

Transkrypt

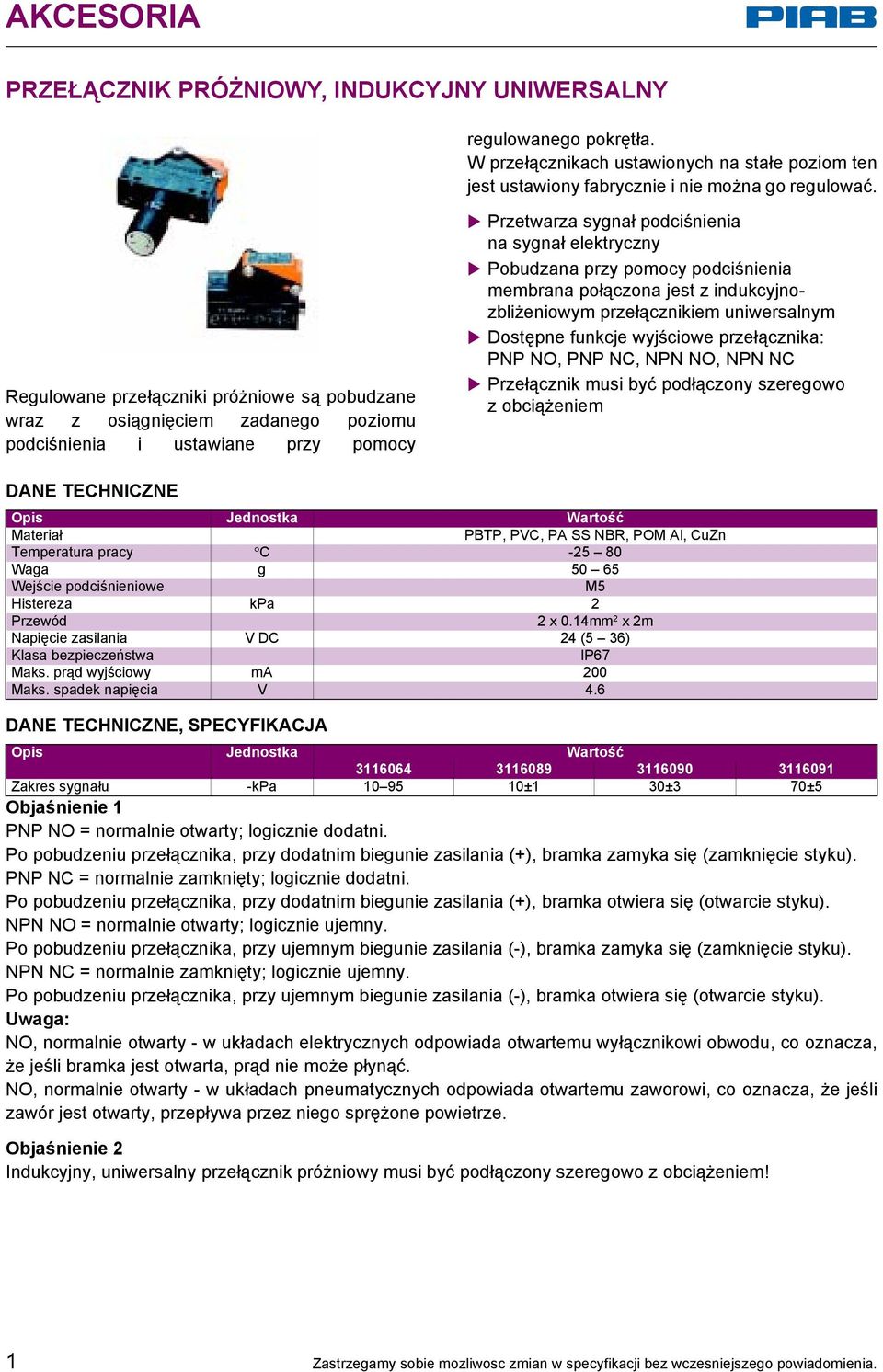

1 PRZEŁĄCZNIK PRÓŻNIOWY, INDUKCYJNY UNIWERSALNY regulowanego pokrętła. W przełącznikach ustawionych na stałe poziom ten jest ustawiony fabrycznie i nie można go regulować. Regulowane przełączniki próżniowe są pobudzane wraz z osiągnięciem zadanego poziomu podciśnienia i ustawiane przy pomocy Przetwarza sygnał podciśnienia na sygnał elektryczny Pobudzana przy pomocy podciśnienia membrana połączona jest z indukcyjnozbliżeniowym przełącznikiem uniwersalnym Dostępne funkcje wyjściowe przełącznika: PNP NO, PNP NC, NPN NO, NPN NC Przełącznik musi być podłączony szeregowo z obciążeniem PBTP, PVC, PA SS NBR, POM Al, CuZn Temperatura pracy C Waga g Wejście podciśnieniowe M5 Histereza kpa 2 Przewód 2 x 0.14mm 2 x 2m Napięcie zasilania V DC 24 (5 36) Klasa bezpieczeństwa IP67 Maks. prąd wyjściowy ma 200 Maks. spadek napięcia V 4.6, SPECYFIKACJA Zakres sygnału -kpa ±1 30±3 70±5 Objaśnienie 1 PNP NO = normalnie otwarty; logicznie dodatni. Po pobudzeniu przełącznika, przy dodatnim biegunie zasilania (+), bramka zamyka się (zamknięcie styku). PNP NC = normalnie zamknięty; logicznie dodatni. Po pobudzeniu przełącznika, przy dodatnim biegunie zasilania (+), bramka otwiera się (otwarcie styku). NPN NO = normalnie otwarty; logicznie ujemny. Po pobudzeniu przełącznika, przy ujemnym biegunie zasilania (-), bramka zamyka się (zamknięcie styku). NPN NC = normalnie zamknięty; logicznie ujemny. Po pobudzeniu przełącznika, przy ujemnym biegunie zasilania (-), bramka otwiera się (otwarcie styku). Uwaga: NO, normalnie otwarty - w układach elektrycznych odpowiada otwartemu wyłącznikowi obwodu, co oznacza, że jeśli bramka jest otwarta, prąd nie może płynąć. NO, normalnie otwarty - w układach pneumatycznych odpowiada otwartemu zaworowi, co oznacza, że jeśli zawór jest otwarty, przepływa przez niego sprężone powietrze. Objaśnienie 2 Indukcyjny, uniwersalny przełącznik próżniowy musi być podłączony szeregowo z obciążeniem! 1 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

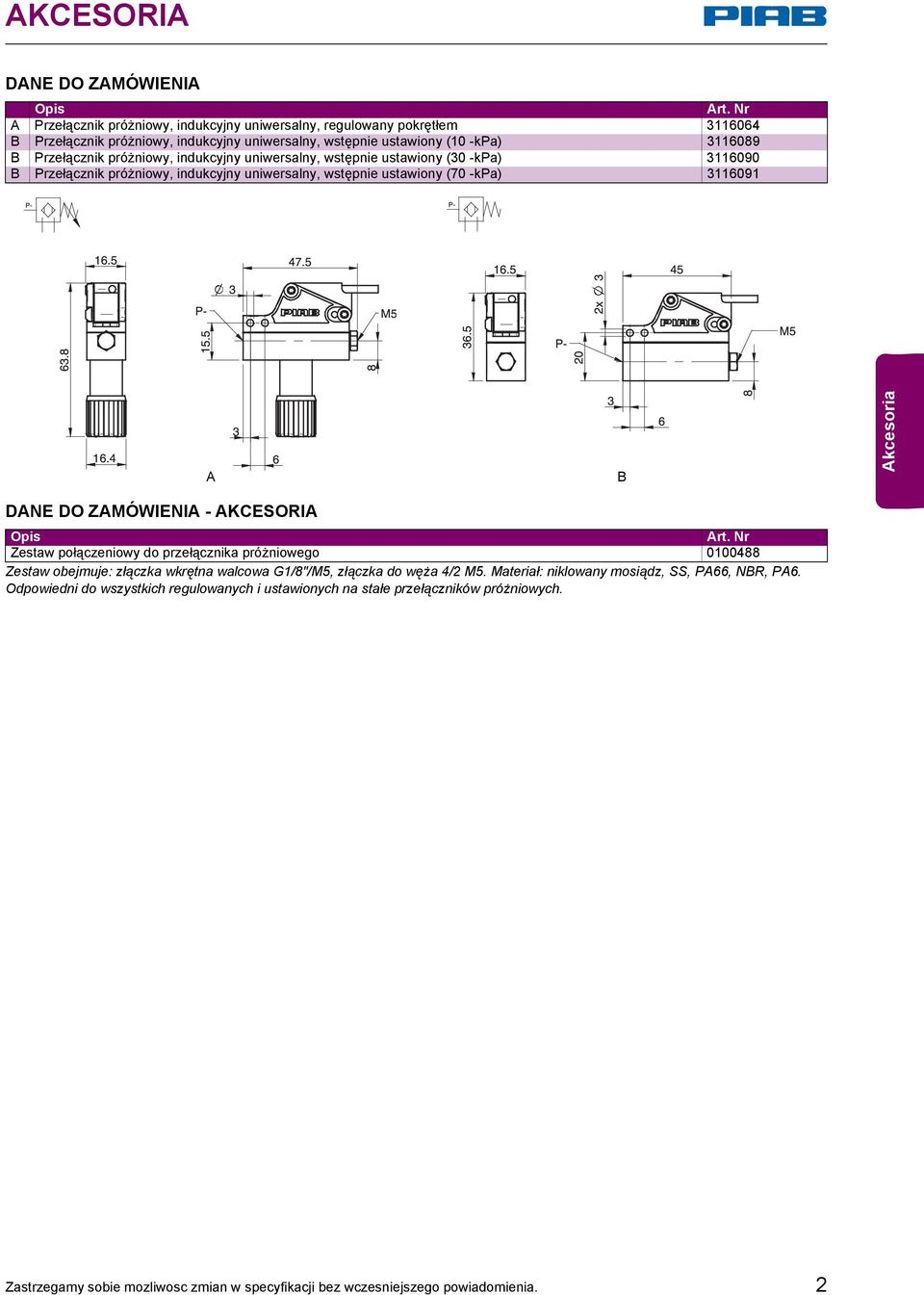

2 A Przełącznik próżniowy, indukcyjny uniwersalny, regulowany pokrętłem B Przełącznik próżniowy, indukcyjny uniwersalny, wstępnie ustawiony (10 -kpa) B Przełącznik próżniowy, indukcyjny uniwersalny, wstępnie ustawiony (30 -kpa) B Przełącznik próżniowy, indukcyjny uniwersalny, wstępnie ustawiony (70 -kpa) A B Akcesoria - AKCESORIA Zestaw połączeniowy do przełącznika próżniowego Zestaw obejmuje: złączka wkrętna walcowa G1/8"/M5, złączka do węża 4/2 M5. : niklowany mosiądz, SS, PA66, NBR, PA6. Odpowiedni do wszystkich regulowanych i ustawionych na stałe przełączników próżniowych. Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 2

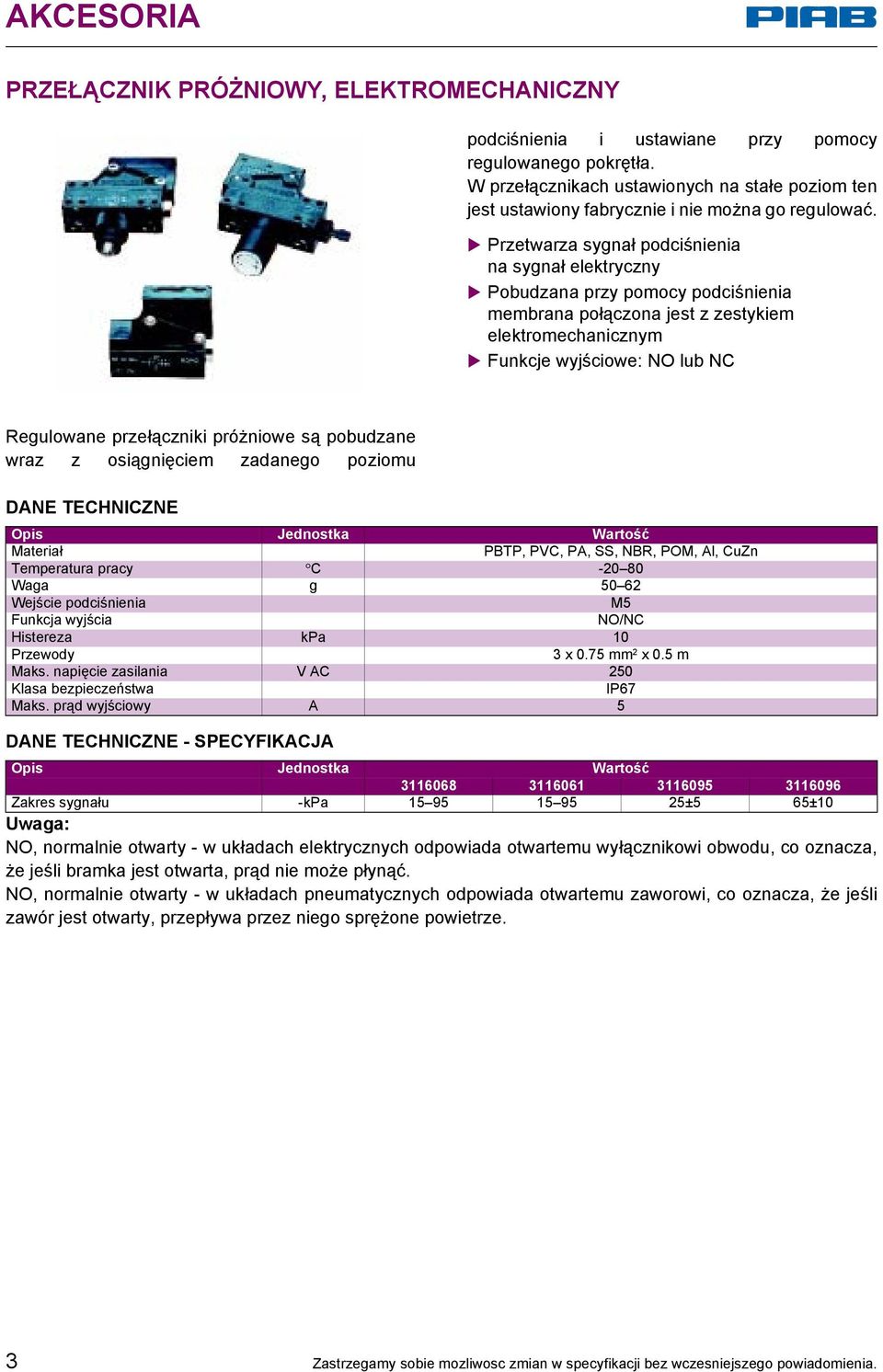

3 PRZEŁĄCZNIK PRÓŻNIOWY, ELEKTROMECHANICZNY podciśnienia i ustawiane przy pomocy regulowanego pokrętła. W przełącznikach ustawionych na stałe poziom ten jest ustawiony fabrycznie i nie można go regulować. Przetwarza sygnał podciśnienia na sygnał elektryczny Pobudzana przy pomocy podciśnienia membrana połączona jest z zestykiem elektromechanicznym Funkcje wyjściowe: NO lub NC Regulowane przełączniki próżniowe są pobudzane wraz z osiągnięciem zadanego poziomu PBTP, PVC, PA, SS, NBR, POM, Al, CuZn Temperatura pracy C Waga g Wejście podciśnienia M5 Funkcja wyjścia NO/NC Histereza kpa 10 Przewody 3 x 0.75 mm 2 x 0.5 m Maks. napięcie zasilania V AC 250 Klasa bezpieczeństwa IP67 Maks. prąd wyjściowy A 5 - SPECYFIKACJA Zakres sygnału -kpa ±5 65±10 Uwaga: NO, normalnie otwarty - w układach elektrycznych odpowiada otwartemu wyłącznikowi obwodu, co oznacza, że jeśli bramka jest otwarta, prąd nie może płynąć. NO, normalnie otwarty - w układach pneumatycznych odpowiada otwartemu zaworowi, co oznacza, że jeśli zawór jest otwarty, przepływa przez niego sprężone powietrze. 3 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

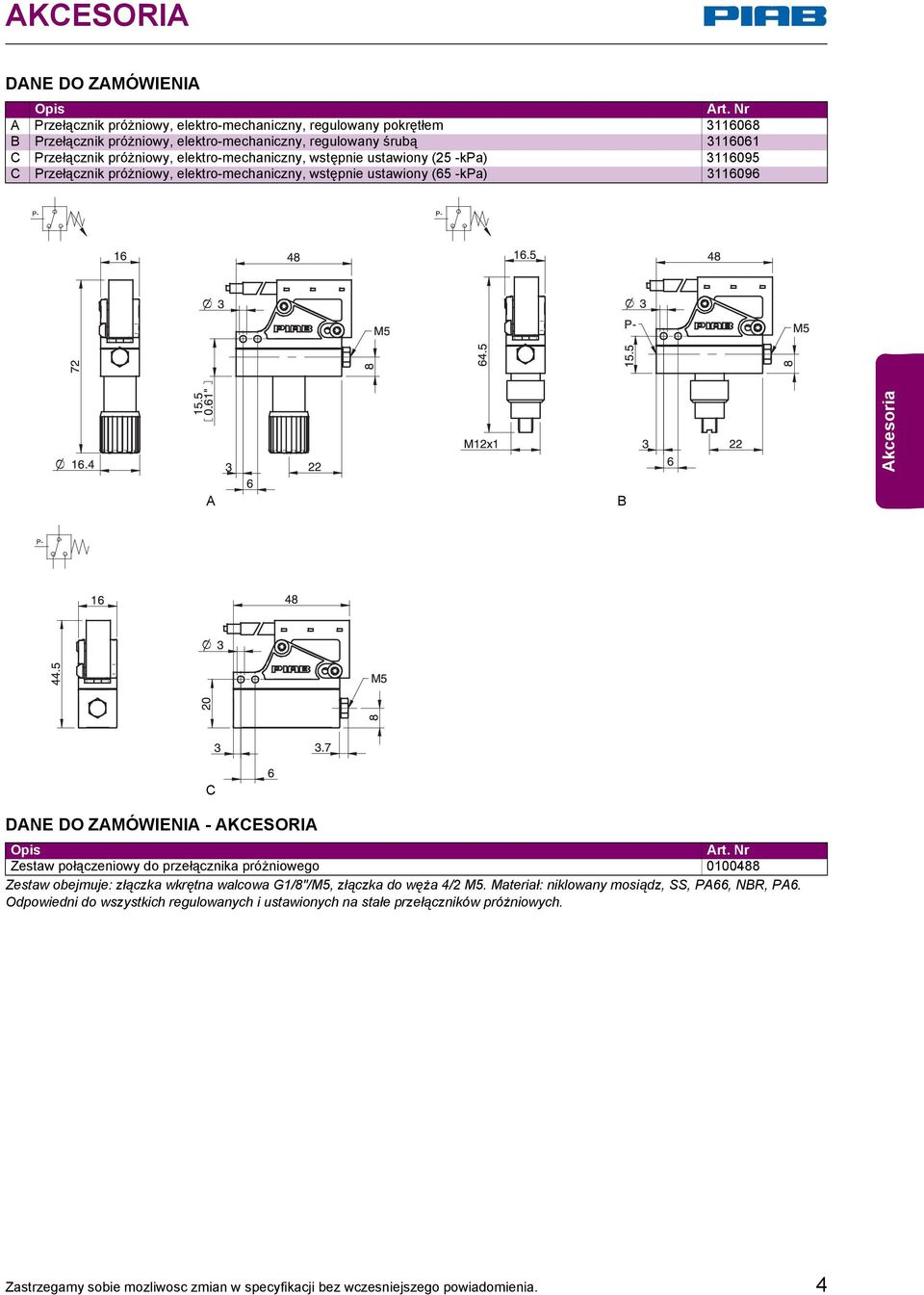

4 A Przełącznik próżniowy, elektro-mechaniczny, regulowany pokrętłem B Przełącznik próżniowy, elektro-mechaniczny, regulowany śrubą C Przełącznik próżniowy, elektro-mechaniczny, wstępnie ustawiony (25 -kpa) C Przełącznik próżniowy, elektro-mechaniczny, wstępnie ustawiony (65 -kpa) Akcesoria A B - AKCESORIA C Zestaw połączeniowy do przełącznika próżniowego Zestaw obejmuje: złączka wkrętna walcowa G1/8"/M5, złączka do węża 4/2 M5. : niklowany mosiądz, SS, PA66, NBR, PA6. Odpowiedni do wszystkich regulowanych i ustawionych na stałe przełączników próżniowych. Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 4

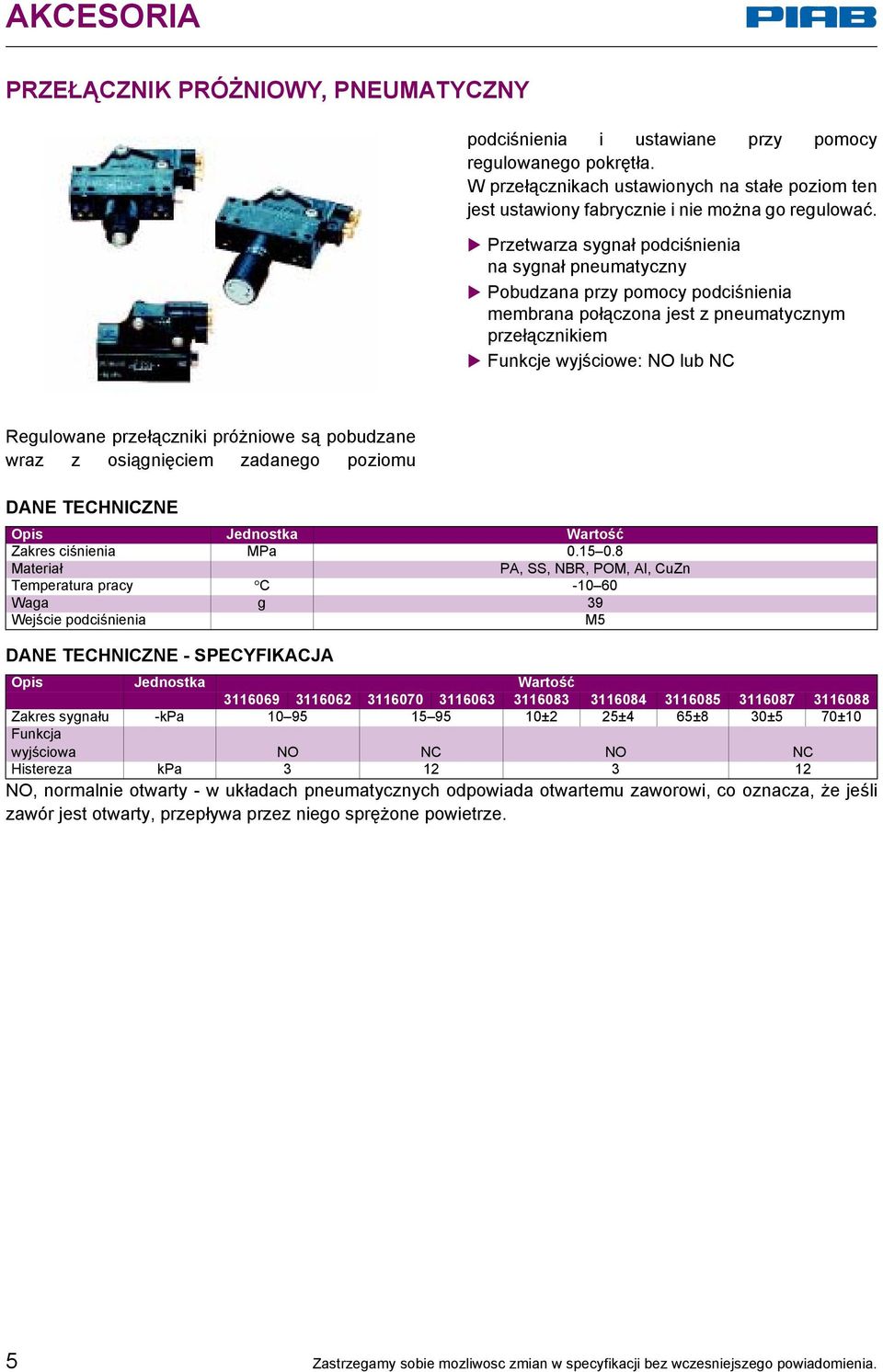

5 PRZEŁĄCZNIK PRÓŻNIOWY, PNEUMATYCZNY podciśnienia i ustawiane przy pomocy regulowanego pokrętła. W przełącznikach ustawionych na stałe poziom ten jest ustawiony fabrycznie i nie można go regulować. Przetwarza sygnał podciśnienia na sygnał pneumatyczny Pobudzana przy pomocy podciśnienia membrana połączona jest z pneumatycznym przełącznikiem Funkcje wyjściowe: NO lub NC Regulowane przełączniki próżniowe są pobudzane wraz z osiągnięciem zadanego poziomu Zakres ciśnienia MPa PA, SS, NBR, POM, Al, CuZn Temperatura pracy C Waga g 39 Wejście podciśnienia M5 - SPECYFIKACJA Zakres sygnału -kpa ±2 25±4 65±8 30±5 70±10 Funkcja wyjściowa NO NC NO NC Histereza kpa NO, normalnie otwarty - w układach pneumatycznych odpowiada otwartemu zaworowi, co oznacza, że jeśli zawór jest otwarty, przepływa przez niego sprężone powietrze. 5 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

6 A Przełącznik próżniowy, pneumatyczny, regulowany śrubą (NO) A Przełącznik próżniowy, pneumatyczny, regulowany śrubą (NC) B Przełącznik próżniowy, pneumatyczny, regulowany pokrętłem (NO) B Przełącznik próżniowy, pneumatyczny, regulowany pokrętłem (NC) C Przełącznik próżniowy, pneumatyczny, wstępnie ustawiony (NO 10 -kpa) C Przełącznik próżniowy, pneumatyczny, wstępnie ustawiony (NO 25 -kpa) C Przełącznik próżniowy, pneumatyczny, wstępnie ustawiony (NO 65 -kpa) C Przełącznik próżniowy, pneumatyczny, wstępnie ustawiony (NC 30 -kpa) C Przełącznik próżniowy, pneumatyczny, wstępnie ustawiony (NC 70 -kpa) Akcesoria A B - AKCESORIA C Zestaw połączeniowy do przełącznika próżniowego Zestaw obejmuje: złączka wkrętna walcowa G1/8"/M5, złączka do węża 4/2 M5. : niklowany mosiądz, SS, PA66, NBR, PA6. Odpowiedni do wszystkich regulowanych i ustawionych na stałe przełączników próżniowych. Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 6

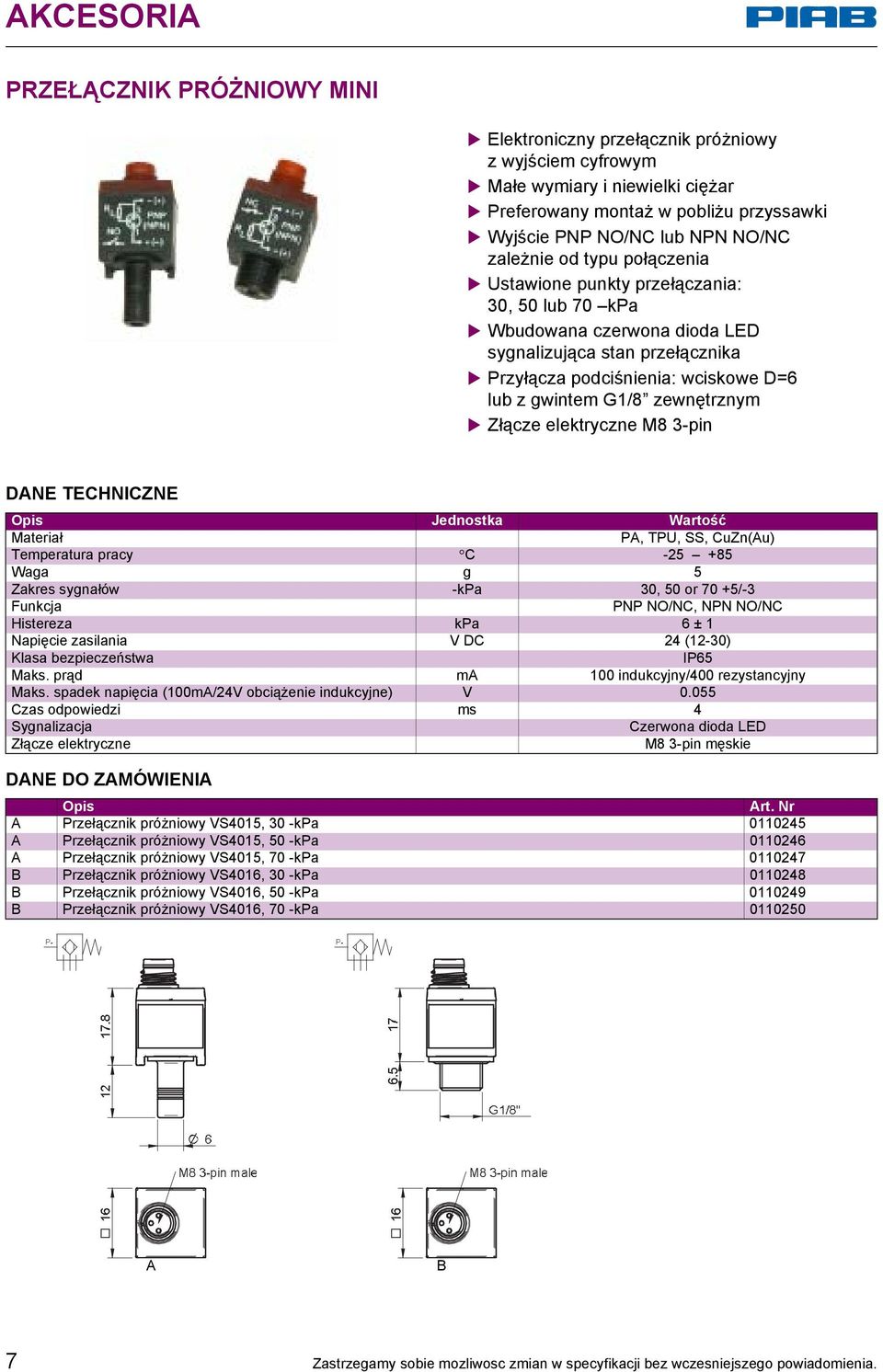

7 PRZEŁĄCZNIK PRÓŻNIOWY MINI Elektroniczny przełącznik próżniowy z wyjściem cyfrowym Małe wymiary i niewielki ciężar Preferowany montaż w pobliżu przyssawki Wyjście PNP NO/NC lub NPN NO/NC zależnie od typu połączenia Ustawione punkty przełączania: 30, 50 lub 70 kpa Wbudowana czerwona dioda LED sygnalizująca stan przełącznika Przyłącza podciśnienia: wciskowe D=6 lub z gwintem G1/8 zewnętrznym Złącze elektryczne M8 3-pin PA, TPU, SS, CuZn(Au) Temperatura pracy C Waga g 5 Zakres sygnałów -kpa 30, 50 or 70 +5/-3 Funkcja PNP NO/NC, NPN NO/NC Histereza kpa 6 ± 1 Napięcie zasilania V DC 24 (12-30) Klasa bezpieczeństwa IP65 Maks. prąd ma 100 indukcyjny/400 rezystancyjny Maks. spadek napięcia (100mA/24V obciążenie indukcyjne) V Czas odpowiedzi ms 4 Sygnalizacja Czerwona dioda LED Złącze elektryczne M8 3-pin męskie A Przełącznik próżniowy VS4015, 30 -kpa A Przełącznik próżniowy VS4015, 50 -kpa A Przełącznik próżniowy VS4015, 70 -kpa B Przełącznik próżniowy VS4016, 30 -kpa B Przełącznik próżniowy VS4016, 50 -kpa B Przełącznik próżniowy VS4016, 70 -kpa A B 7 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

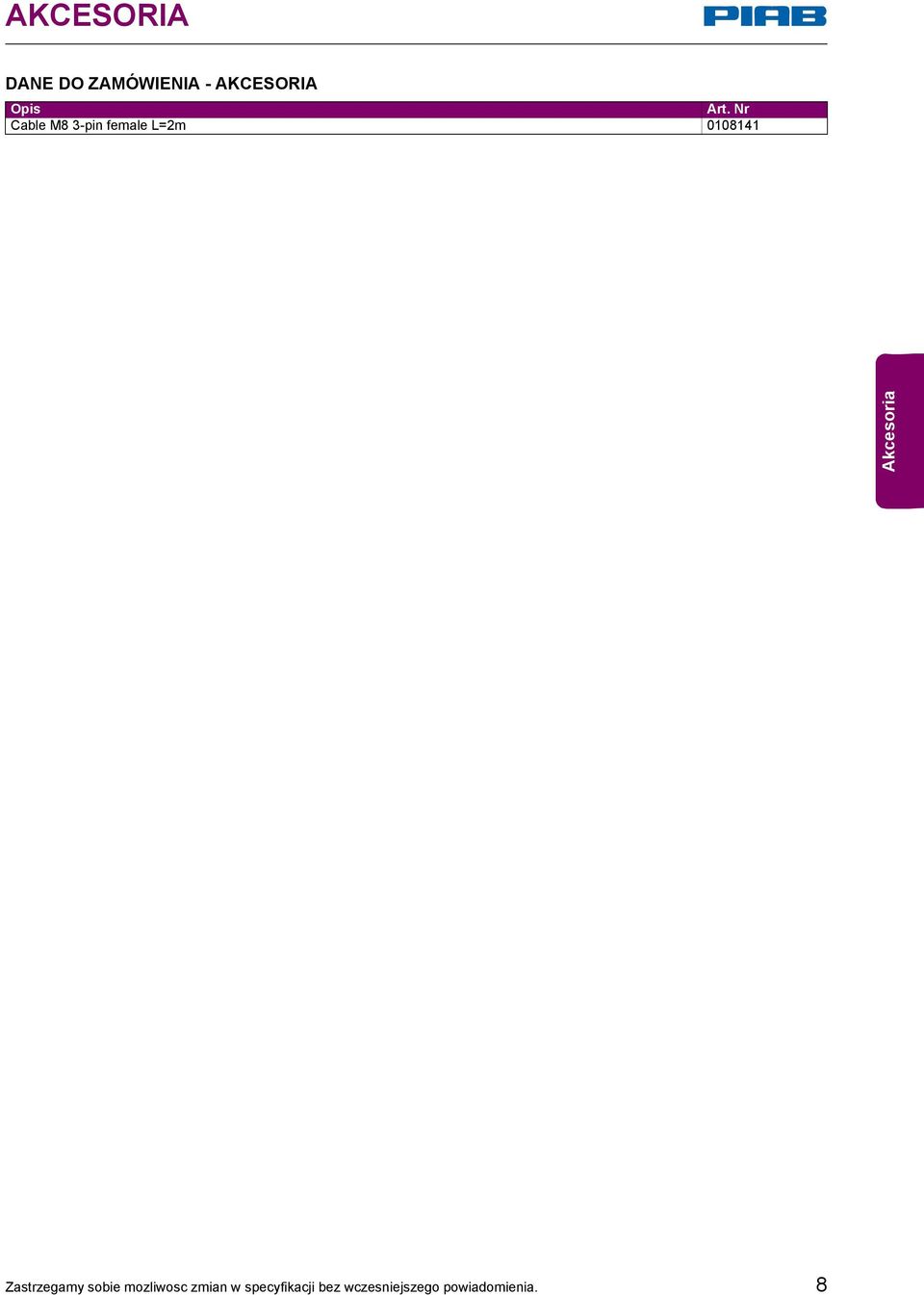

8 - AKCESORIA Cable M8 3-pin female L=2m Akcesoria Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 8

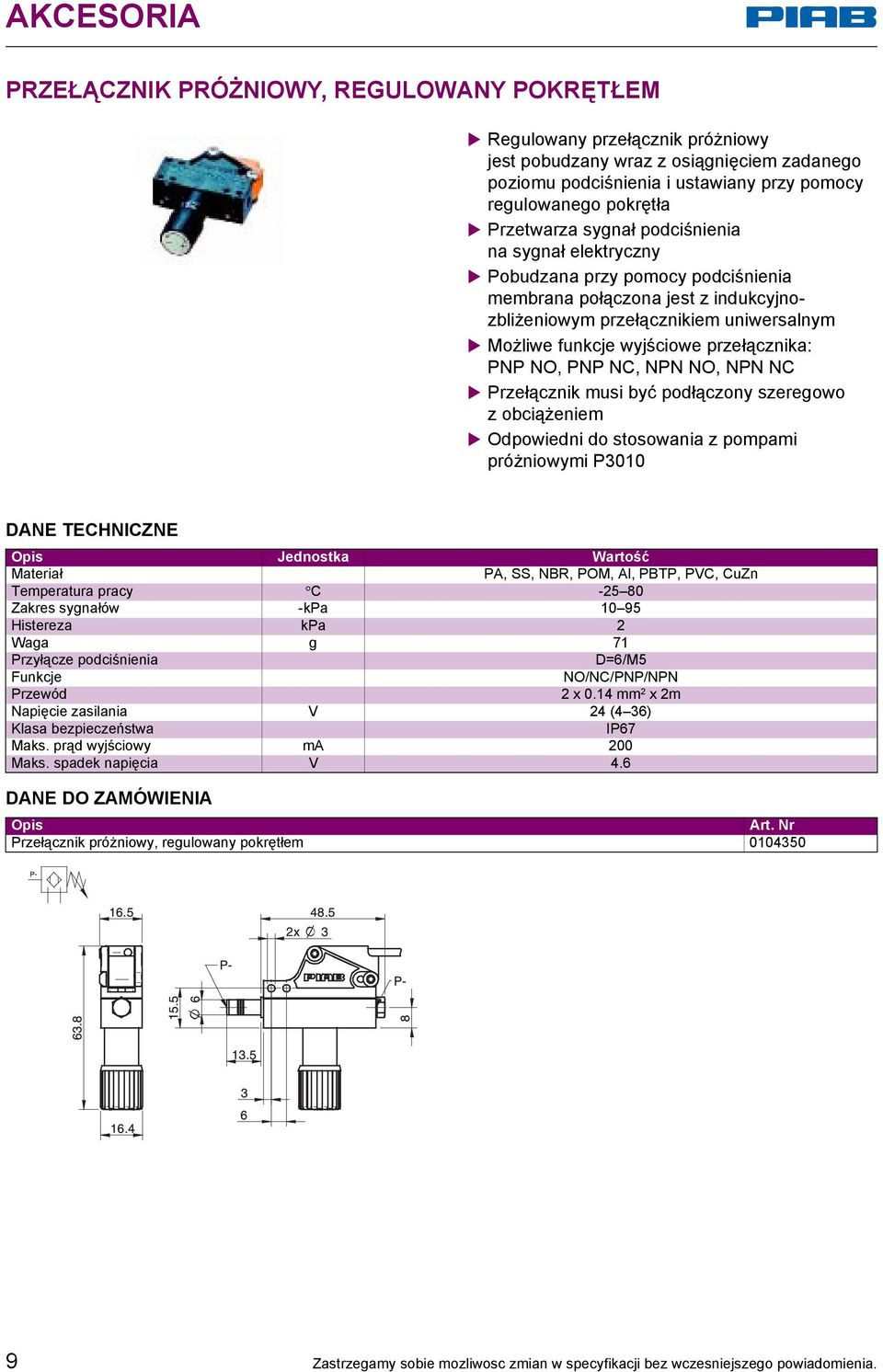

9 PRZEŁĄCZNIK PRÓŻNIOWY, REGULOWANY POKRĘTŁEM Regulowany przełącznik próżniowy jest pobudzany wraz z osiągnięciem zadanego poziomu podciśnienia i ustawiany przy pomocy regulowanego pokrętła Przetwarza sygnał podciśnienia na sygnał elektryczny Pobudzana przy pomocy podciśnienia membrana połączona jest z indukcyjnozbliżeniowym przełącznikiem uniwersalnym Możliwe funkcje wyjściowe przełącznika: PNP NO, PNP NC, NPN NO, NPN NC Przełącznik musi być podłączony szeregowo z obciążeniem Odpowiedni do stosowania z pompami próżniowymi P3010 PA, SS, NBR, POM, Al, PBTP, PVC, CuZn Temperatura pracy C Zakres sygnałów -kpa Histereza kpa 2 Waga g 71 Przyłącze podciśnienia D=6/M5 Funkcje NO/NC/PNP/NPN Przewód 2 x 0.14 mm 2 x 2m Napięcie zasilania V 24 (4 36) Klasa bezpieczeństwa IP67 Maks. prąd wyjściowy ma 200 Maks. spadek napięcia V 4.6 Przełącznik próżniowy, regulowany pokrętłem Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

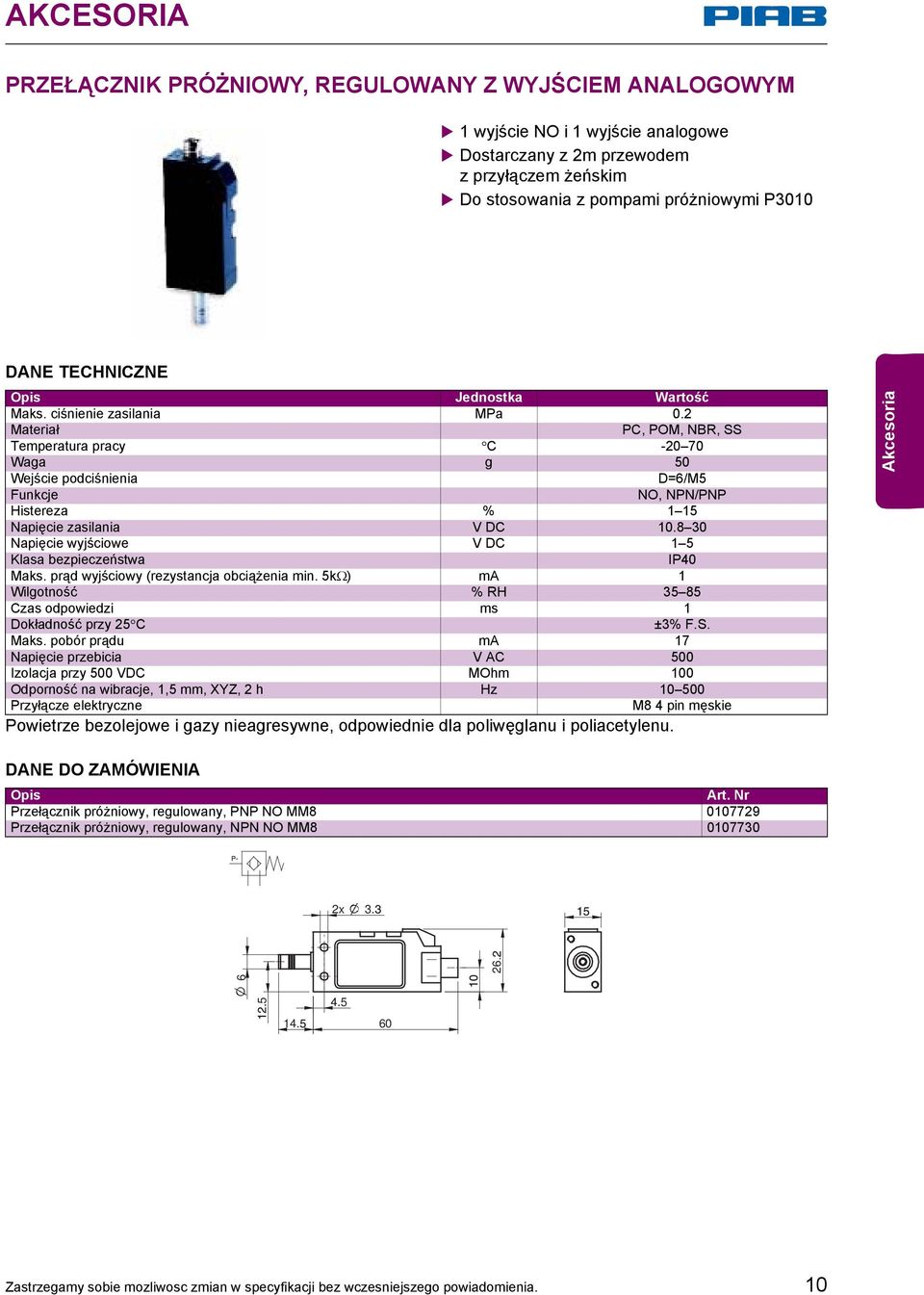

10 PRZEŁĄCZNIK PRÓŻNIOWY, REGULOWANY Z WYJŚCIEM ANALOGOWYM 1 wyjście NO i 1 wyjście analogowe Dostarczany z 2m przewodem zprzyłączem żeńskim Do stosowania z pompami próżniowymi P3010 Maks. ciśnienie zasilania MPa 0.2 PC, POM, NBR, SS Temperatura pracy C Waga g 50 Wejście podciśnienia D=6/M5 Funkcje NO, NPN/PNP Histereza % 1 15 Napięcie zasilania V DC Napięcie wyjściowe V DC 1 5 Klasa bezpieczeństwa IP40 Maks. prąd wyjściowy (rezystancja obciążenia min. 5kΩ) ma 1 Wilgotność % RH Czas odpowiedzi ms 1 Dokładność przy 25 C ±3% F.S. Maks. pobór prądu ma 17 Napięcie przebicia V AC 500 Izolacja przy 500 VDC MOhm 100 Odporność na wibracje, 1,5 mm, XYZ, 2 h Hz Przyłącze elektryczne M8 4 pin męskie Powietrze bezolejowe i gazy nieagresywne, odpowiednie dla poliwęglanu i poliacetylenu. Akcesoria Przełącznik próżniowy, regulowany, PNP NO MM Przełącznik próżniowy, regulowany, NPN NO MM x Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 10

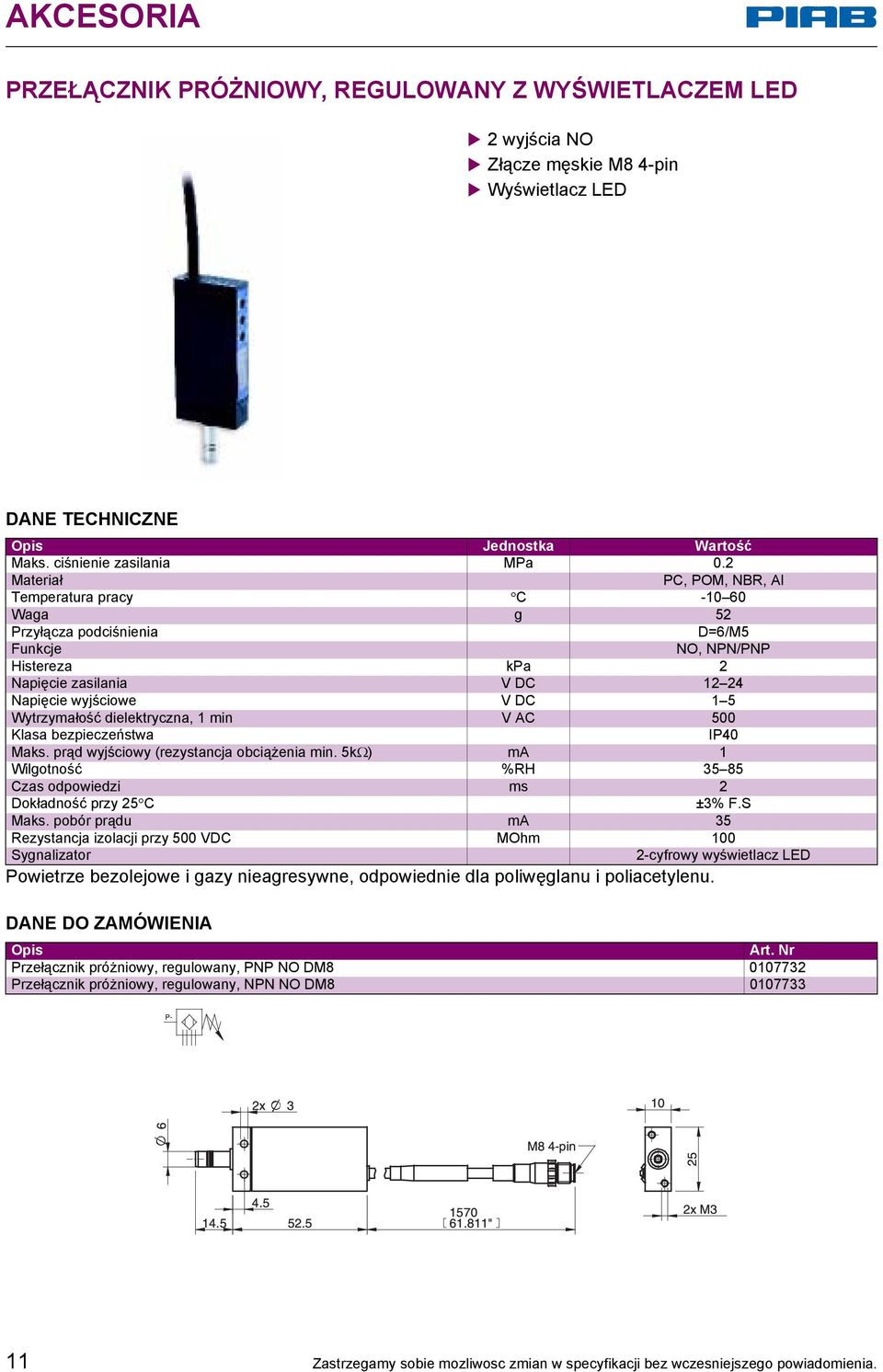

11 PRZEŁĄCZNIK PRÓŻNIOWY, REGULOWANY Z WYŚWIETLACZEM LED 2 wyjścia NO Złącze męskie M8 4-pin Wyświetlacz LED Maks. ciśnienie zasilania MPa 0.2 PC, POM, NBR, Al Temperatura pracy C Waga g 52 Przyłącza podciśnienia D=6/M5 Funkcje NO, NPN/PNP Histereza kpa 2 Napięcie zasilania V DC Napięcie wyjściowe V DC 1 5 Wytrzymałość dielektryczna, 1 min V AC 500 Klasa bezpieczeństwa IP40 Maks. prąd wyjściowy (rezystancja obciążenia min. 5kΩ) ma 1 Wilgotność %RH Czas odpowiedzi ms 2 Dokładność przy 25 C ±3% F.S Maks. pobór prądu ma 35 Rezystancja izolacji przy 500 VDC MOhm 100 Sygnalizator 2-cyfrowy wyświetlacz LED Powietrze bezolejowe i gazy nieagresywne, odpowiednie dla poliwęglanu i poliacetylenu. Przełącznik próżniowy, regulowany, PNP NO DM Przełącznik próżniowy, regulowany, NPN NO DM Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

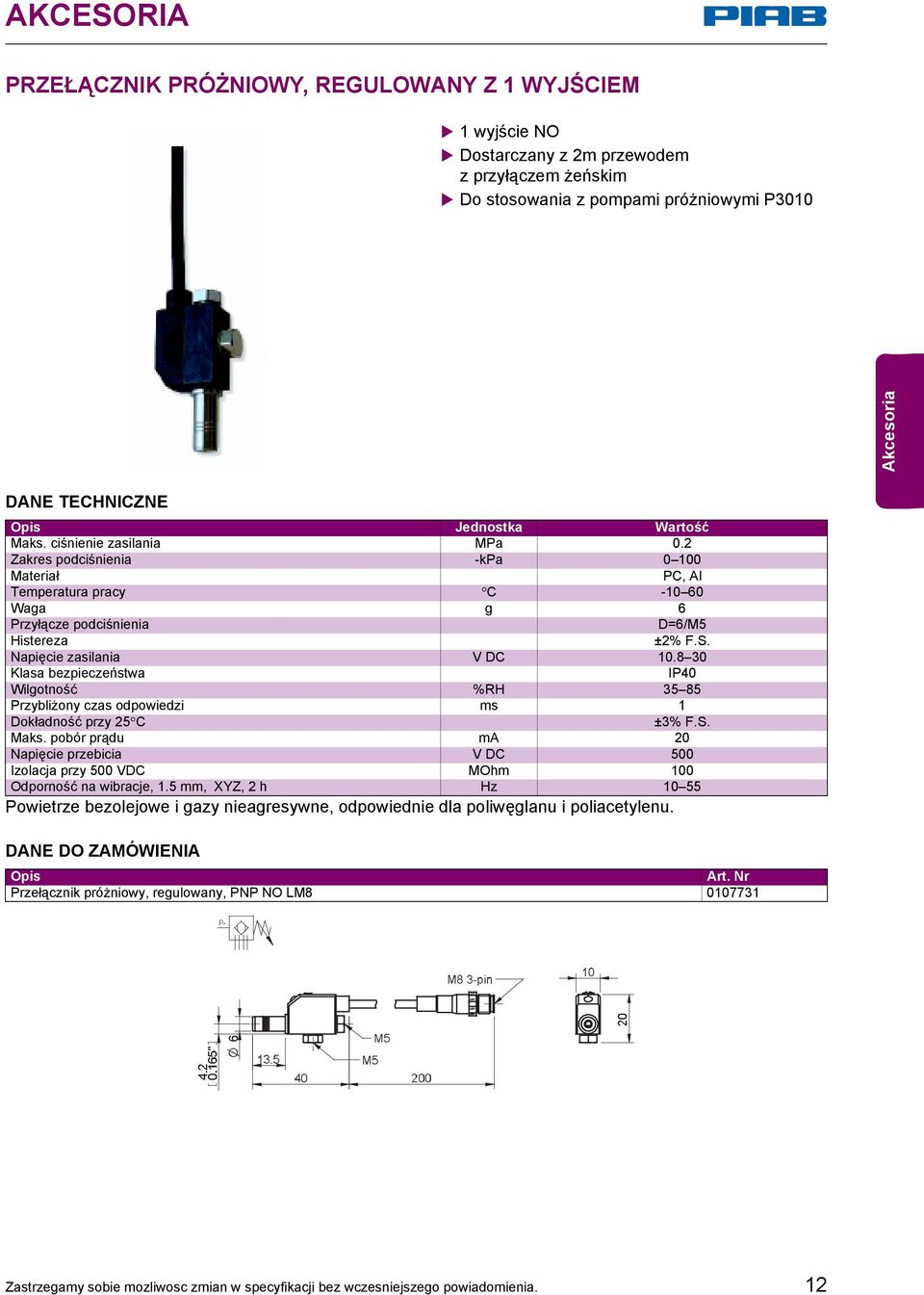

12 PRZEŁĄCZNIK PRÓŻNIOWY, REGULOWANY Z 1 WYJŚCIEM 1 wyjście NO Dostarczany z 2m przewodem z przyłączem żeńskim Do stosowania z pompami próżniowymi P3010 Akcesoria Maks. ciśnienie zasilania MPa 0.2 Zakres podciśnienia -kpa PC, Al Temperatura pracy C Waga g 6 Przyłącze podciśnienia D=6/M5 Histereza ±2% F.S. Napięcie zasilania V DC Klasa bezpieczeństwa IP40 Wilgotność %RH Przybliżony czas odpowiedzi ms 1 Dokładność przy 25 C ±3% F.S. Maks. pobór prądu ma 20 Napięcie przebicia V DC 500 Izolacja przy 500 VDC MOhm 100 Odporność na wibracje, 1.5 mm, XYZ, 2 h Hz Powietrze bezolejowe i gazy nieagresywne, odpowiednie dla poliwęglanu i poliacetylenu. Przełącznik próżniowy, regulowany, PNP NO LM Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 12

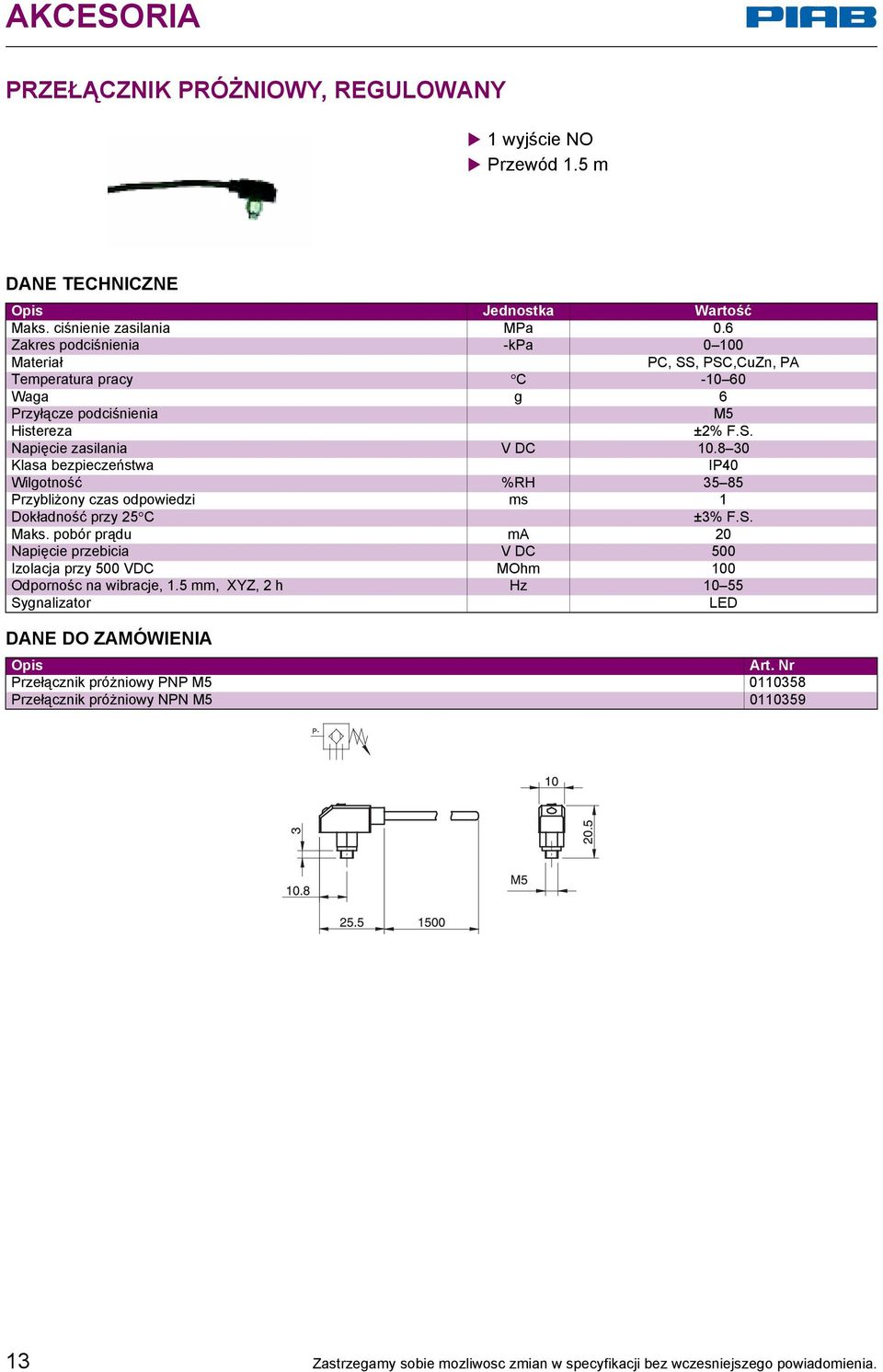

13 PRZEŁĄCZNIK PRÓŻNIOWY, REGULOWANY 1 wyjście NO Przewód 1.5 m Maks. ciśnienie zasilania MPa 0.6 Zakres podciśnienia -kpa PC, SS, PSC,CuZn, PA Temperatura pracy C Waga g 6 Przyłącze podciśnienia M5 Histereza ±2% F.S. Napięcie zasilania V DC Klasa bezpieczeństwa IP40 Wilgotność %RH Przybliżony czas odpowiedzi ms 1 Dokładność przy 25 C Maks. pobór prądu ma 20 Napięcie przebicia V DC 500 Izolacja przy 500 VDC MOhm 100 ±3% F.S. Odpornośc na wibracje, 1.5 mm, XYZ, 2 h Hz Sygnalizator LED Przełącznik próżniowy PNP M Przełącznik próżniowy NPN M Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

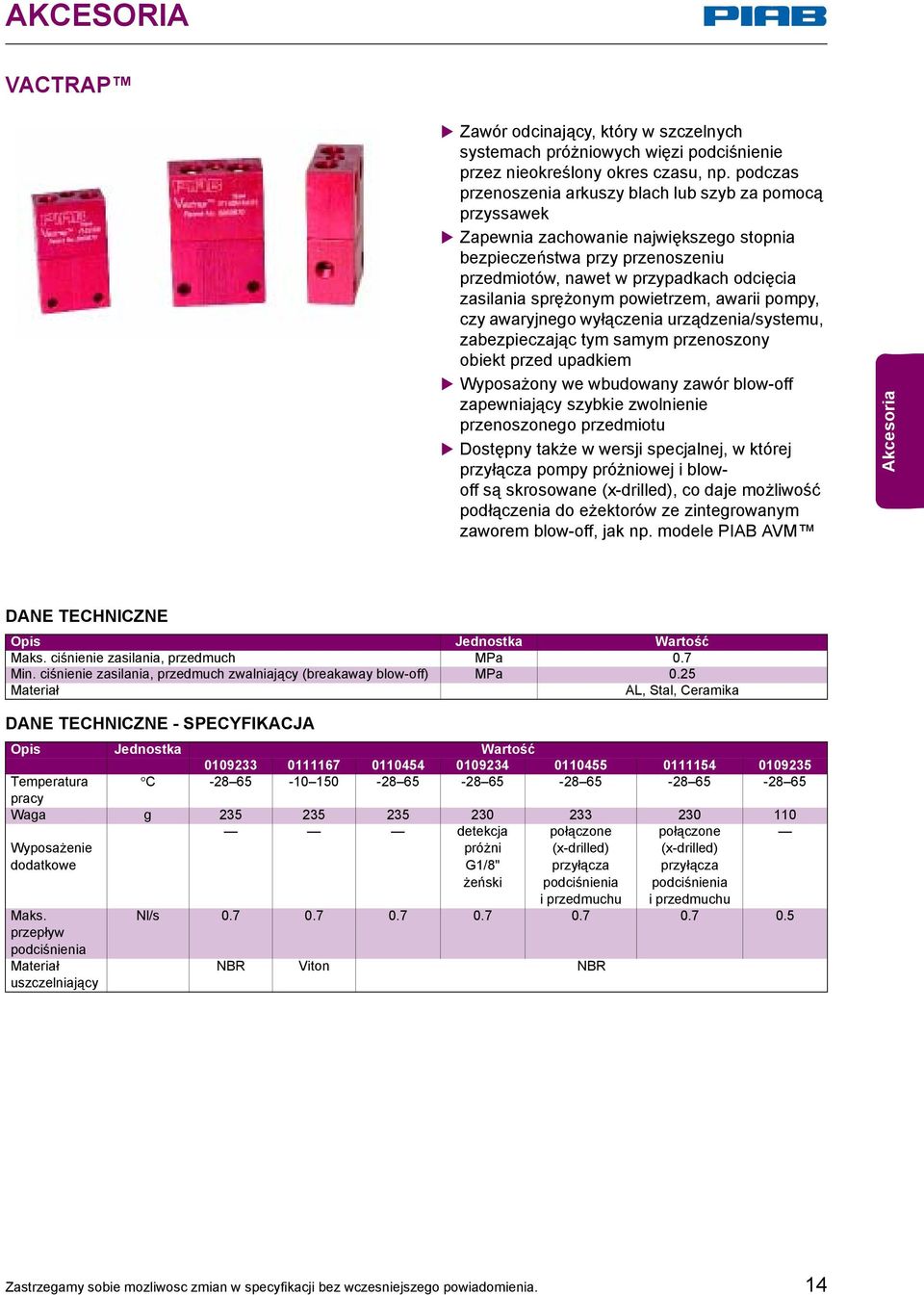

14 VACTRAP Zawór odcinający, który w szczelnych systemach próżniowych więzi podciśnienie przez nieokreślony okres czasu, np. podczas przenoszenia arkuszy blach lub szyb za pomocą przyssawek Zapewnia zachowanie największego stopnia bezpieczeństwa przy przenoszeniu przedmiotów, nawet w przypadkach odcięcia zasilania sprężonym powietrzem, awarii pompy, czy awaryjnego wyłączenia urządzenia/systemu, zabezpieczając tym samym przenoszony obiekt przed upadkiem Wyposażony we wbudowany zawór blow-off zapewniający szybkie zwolnienie przenoszonego przedmiotu Dostępny także w wersji specjalnej, w której przyłącza pompy próżniowej i blowoff są skrosowane (x-drilled), co daje możliwość podłączenia do eżektorów ze zintegrowanym zaworem blow-off, jak np. modele PIAB AVM Akcesoria Maks. ciśnienie zasilania, przedmuch MPa 0.7 Min. ciśnienie zasilania, przedmuch zwalniający (breakaway blow-off) MPa 0.25 AL, Stal, Ceramika - SPECYFIKACJA Temperatura C pracy Waga g Wyposażenie dodatkowe Maks. przepływ podciśnienia uszczelniający detekcja próżni G1/8" żeński połączone (x-drilled) przyłącza podciśnienia i przedmuchu połączone (x-drilled) przyłącza podciśnienia i przedmuchu Nl/s NBR Viton NBR Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 14

15 A Vactrap VT-1A A Vactrap VT-1A, uszczelnienia z Viton u B Vactrap VT-1A, dodatkowe mocowanie C Vactrap VT-1A, dodatkowe przyłącze podciśnienia 1/8" A Vactrap VT-1AGM, dodatkowe przyłącze podciśnienie/przedmuch B Vactrap VT-1AMGM, dodatkowe przyłącze podciśnienie/przedmuch, dodatkowe mocowanie D Vactrap VT-2A A. a = Vactrap, b = Vactrap x-drilled B. a = Vactrap, b = Vactrap x-drilled C D 15 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

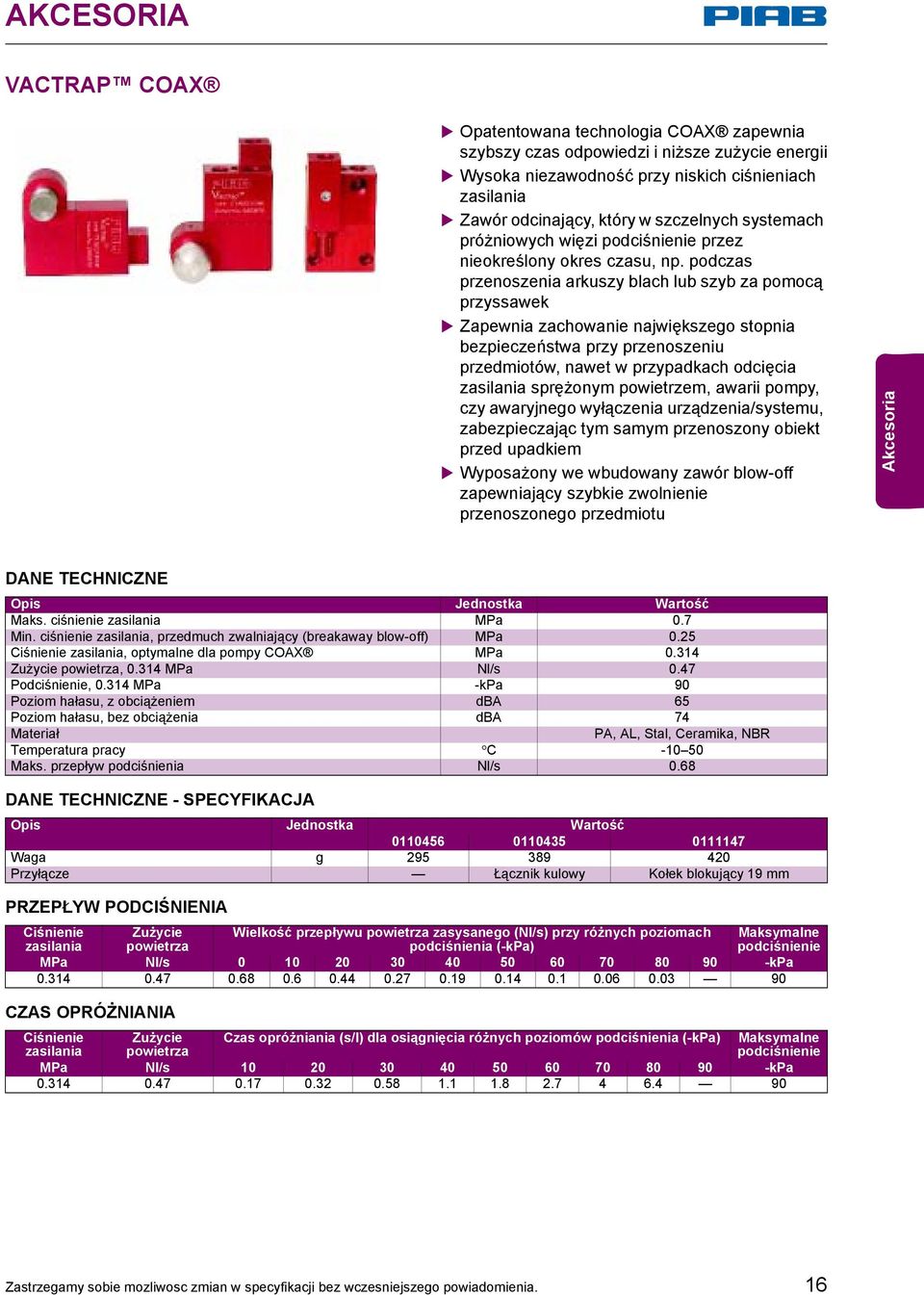

16 VACTRAP COAX Opatentowana technologia COAX zapewnia szybszy czas odpowiedzi i niższe zużycie energii Wysoka niezawodność przy niskich ciśnieniach zasilania Zawór odcinający, który w szczelnych systemach próżniowych więzi podciśnienie przez nieokreślony okres czasu, np. podczas przenoszenia arkuszy blach lub szyb za pomocą przyssawek Zapewnia zachowanie największego stopnia bezpieczeństwa przy przenoszeniu przedmiotów, nawet w przypadkach odcięcia zasilania sprężonym powietrzem, awarii pompy, czy awaryjnego wyłączenia urządzenia/systemu, zabezpieczając tym samym przenoszony obiekt przed upadkiem Wyposażony we wbudowany zawór blow-off zapewniający szybkie zwolnienie przenoszonego przedmiotu Akcesoria Maks. ciśnienie zasilania MPa 0.7 Min. ciśnienie zasilania, przedmuch zwalniający (breakaway blow-off) MPa 0.25 Ciśnienie zasilania, optymalne dla pompy COAX MPa Zużycie powietrza, MPa Nl/s 0.47 Podciśnienie, MPa -kpa 90 Poziom hałasu, z obciążeniem dba 65 Poziom hałasu, bez obciążenia dba 74 PA, AL, Stal, Ceramika, NBR Temperatura pracy C Maks. przepływ podciśnienia Nl/s SPECYFIKACJA Waga g Przyłącze Łącznik kulowy Kołek blokujący 19 mm PRZEPŁYW PODCIŚNIENIA Ciśnienie zasilania Zużycie powietrza Wielkość przepływu powietrza zasysanego (Nl/s) przy różnych poziomach podciśnienia (-kpa) Maksymalne podciśnienie MPa Nl/s kpa CZAS OPRÓŻNIANIA Ciśnienie Zużycie Czas opróżniania (s/l) dla osiągnięcia różnych poziomów podciśnienia (-kpa) Maksymalne zasilania powietrza podciśnienie MPa Nl/s kpa Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 16

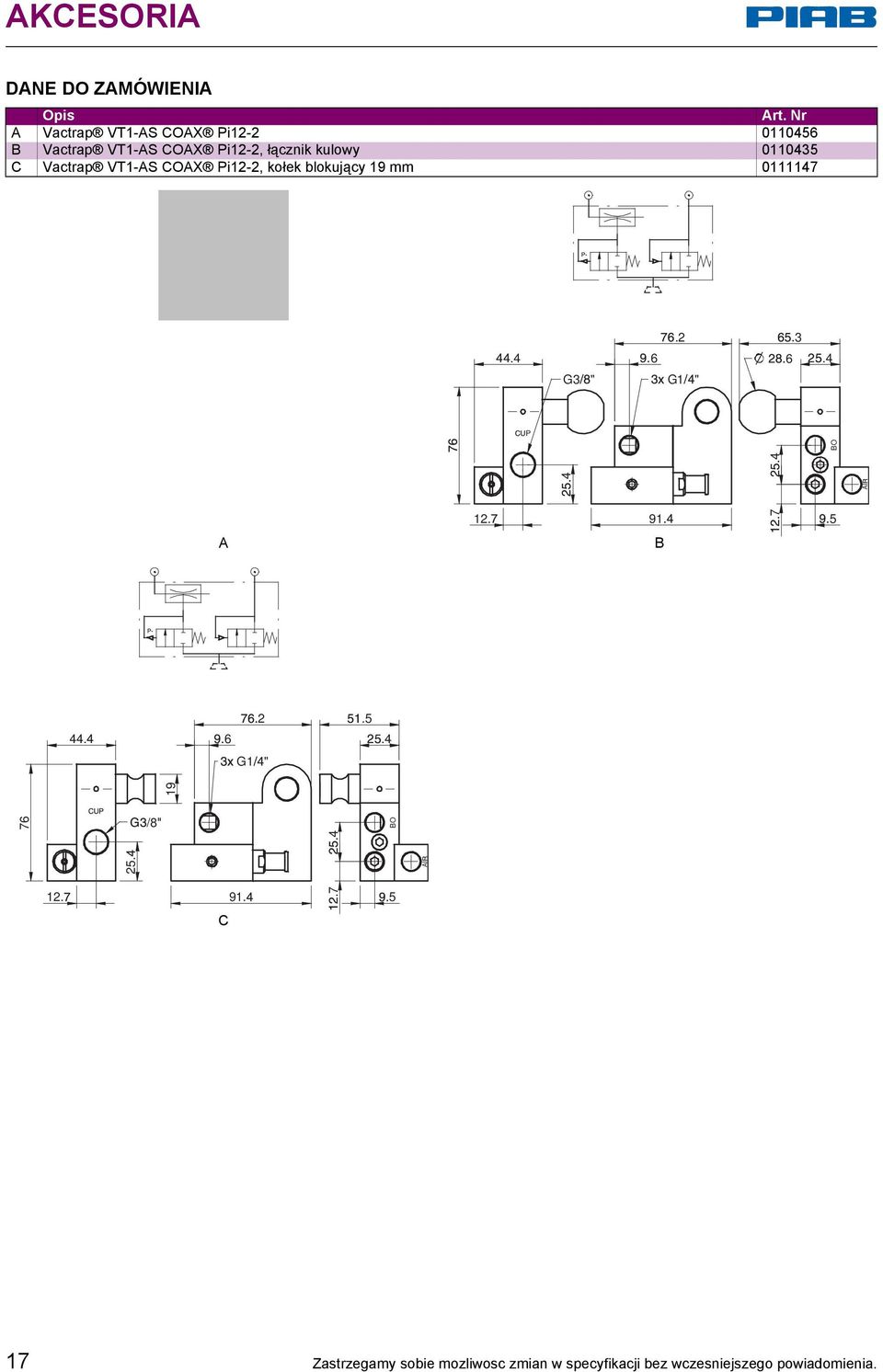

17 A Vactrap VT1-AS COAX Pi B Vactrap VT1-AS COAX Pi12-2, łącznik kulowy C Vactrap VT1-AS COAX Pi12-2, kołek blokujący 19 mm G3 " G1 " P BO AI A B G1 " /8 BO AI C 17 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

18 ZAWÓR ELEKTROMAGNETYCZNY WŁ./WYŁ. DS23 Zawór 3/2 Obudowa z trzema portami M5, porty 1 i 2 usytuowane liniowo Średnica nominalna 2,3 mm Odpowiedni do sprężonego powietrza, filtracja 40μ Cewka 2,5 W Wyzwalacz ręczny Maks. ciśnienie zasilania MPa 0.7 Ciśnienie zasilania MPa Ni, Al, SS, POM, CuZn, NBR Temperatura pracy C Waga g 100 Przyłącze sprężonego powietrza D=6 Przyłącze wylotu D=6 Napięcie zasilania V DC 24 Klasa bezpieczeństwa IP65 Sygnalizator LED Nominalny przepływ Nl/s 1.3 kv 1.2 Częstotliwość Hz >160 Żywotność mechaniczna cykli 100,000,000 Pobór mocy W 2.5 Wysilenie % 100 Złącze elektryczne DIN (c) gniazdo Akcesoria Cewka zaworu DS 23 do sterowania ON/OFF Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 18

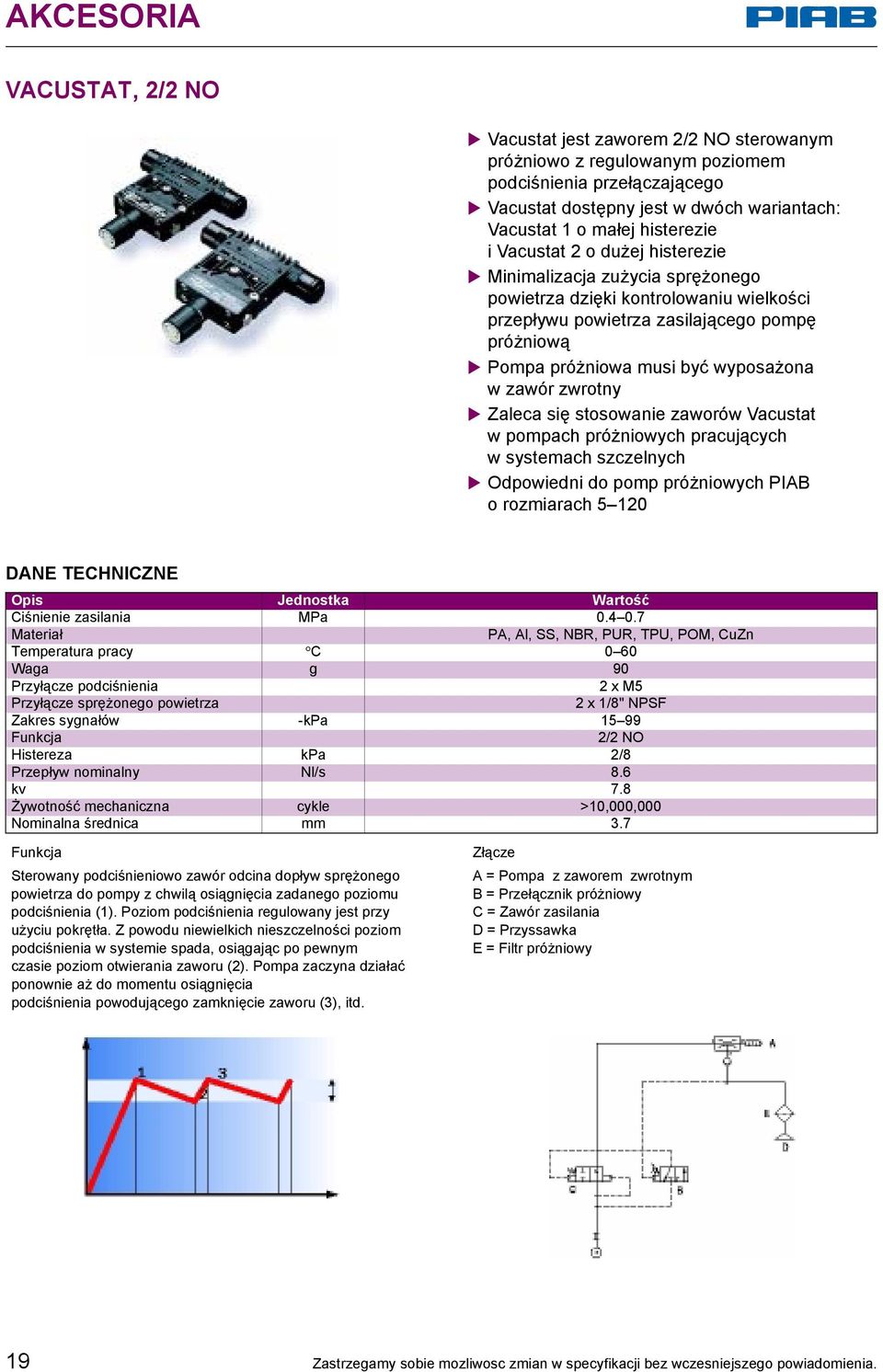

19 VACUSTAT, 2/2 NO Vacustat jest zaworem 2/2 NO sterowanym próżniowo z regulowanym poziomem podciśnienia przełączającego Vacustat dostępny jest w dwóch wariantach: Vacustat 1 o małej histerezie i Vacustat 2 o dużej histerezie Minimalizacja zużycia sprężonego powietrza dzięki kontrolowaniu wielkości przepływu powietrza zasilającego pompę próżniową Pompa próżniowa musi być wyposażona w zawór zwrotny Zaleca się stosowanie zaworów Vacustat w pompach próżniowych pracujących w systemach szczelnych Odpowiedni do pomp próżniowych PIAB o rozmiarach Ciśnienie zasilania MPa PA, Al, SS, NBR, PUR, TPU, POM, CuZn Temperatura pracy C 0 60 Waga g 90 Przyłącze podciśnienia 2 x M5 Przyłącze sprężonego powietrza 2 x 1/8" NPSF Zakres sygnałów -kpa Funkcja 2/2 NO Histereza kpa 2/8 Przepływ nominalny Nl/s 8.6 kv 7.8 Żywotność mechaniczna cykle >10,000,000 Nominalna średnica mm 3.7 Funkcja Sterowany podciśnieniowo zawór odcina dopływ sprężonego powietrza do pompy z chwilą osiągnięcia zadanego poziomu podciśnienia (1). Poziom podciśnienia regulowany jest przy użyciu pokrętła. Z powodu niewielkich nieszczelności poziom podciśnienia w systemie spada, osiągając po pewnym czasie poziom otwierania zaworu (2). Pompa zaczyna działać ponownie aż do momentu osiągnięcia podciśnienia powodującego zamknięcie zaworu (3), itd. Złącze A = Pompa z zaworem zwrotnym B = Przełącznik próżniowy C = Zawór zasilania D = Przyssawka E = Filtr próżniowy 19 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

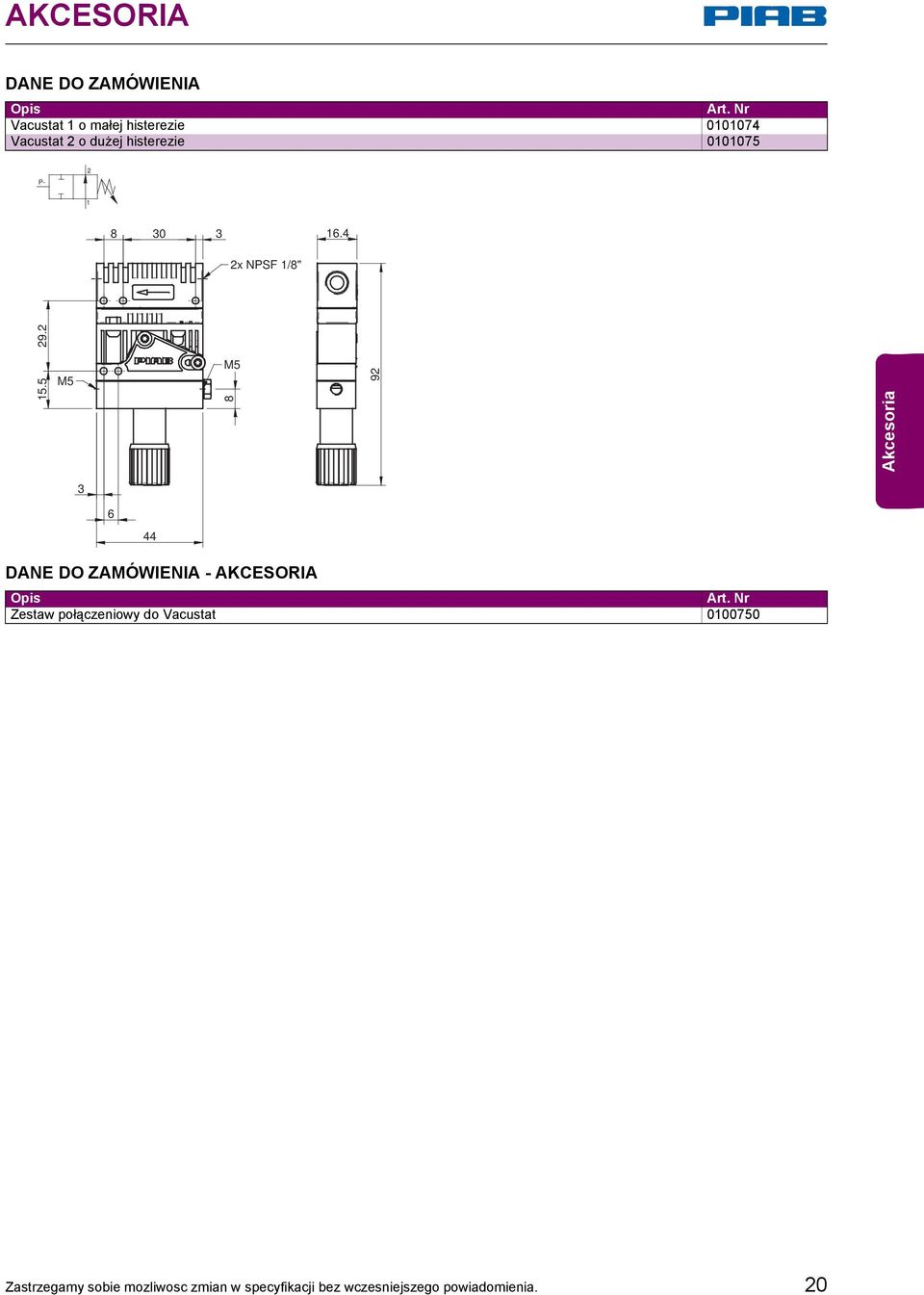

20 Vacustat 1 o małej histerezie Vacustat 2 o dużej histerezie P x NPSF 1/8" M5 M Akcesoria AKCESORIA Zestaw połączeniowy do Vacustat Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 20

21 ZAWÓR 2/2 STEROWANY ELEKTRYCZNIE DIP55 Zawór włącz/wyłącz Porty 1/8" NPSF Cewka 0,6 W Połączenia elektryczne: wtykowe i DIN (c) Odpowiedni do pomp próżniowych PIAB do aż do romiaru Classic Wyzwalacz ręczny Ciśnienie zasilania MPa MPa PPS, PA, TPU, Al, NBR, CuZn, PUR Temperatura pracy C 0 60 Waga g 102 Przyłącze sprężonego powietrza 2 x NPSF 1/8" Funkcja NC Napięcie zasilania V DC 24 Sygnalizator LED Przepływ, nominalny Nl/s 8.6 Kv 7.8 Żywotność mechaniczna cykle 10,000,000 Moc W 0.6 Wysilenie % 100 Nominalna średnica otworu mm 3.7 Dostarczany w komplecie z przyłączami elektrycznymi. Sprężone powietrze, filtracja 40μm, bezolejowe. - SPECYFIKACJA Wartość DIP 55 NC 2406SE DIP55 NC 2406 SD DIP 55 NO 2406 SE DIP 55 NO 2406 SD Przyłącza elektryczne Wtyk * DIN (c) * Wtyk * DIN (c) * Klasa bezpieczeństwa IP65 IP65 * Dostarczany w komplecie z przyłączami elektrycznymi. * Electrical connections are to be ordered separately. 21 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

22 A Zawór 2/2 sterowany elektrycznie DIP55 NC 2406 SE A Zawór 2/2 sterowany elektrycznie DIP55 NO 2406 SE B Zawór 2/2 sterowany elektrycznie DIP55 NC 2406 SD B Zawór 2/2 sterowany elektrycznie DIP55 NO 2406 SD Akcesoria A B Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 22

23 ZAWÓR 2/2 STEROWANY ELEKTRYCZNIE DIP150 Zawór 2/2 NC sterowany elektrycznie Zawór włącz/wyłącz Cewka 0,6W Odpowiedni do pomp próżniowych PIAB CLASSIC MP Wyzwalacz ręczny Pprzyłącza sprężonego powietrza do zasilania pomp o rozmiarach Ciśnienie zasilania MPa Ni, Al, NBR, SS, PPS, CuZn, POM Temperatura pracy C Waga g 285 Przyłącze sprężonego powietrza G3/8" Funkcja 2/2 NC Napięcie zasilania V DC 24 Sygnalizator LED Przepływ, nominalny Nl/s 25 Kv 22.7 Żywotność mechaniczna cykle 1,000,000 Moc W 0.6 Wysilenie % 100 Nominalna średnica mm 6.3 Sprężone powietrze, filtracja 40μm, bezolejowe. - SPECYFIKACJA Wartość DIP SE DIP SD Przyłącza elektryczne Wtyk * DIN (c) * Klasa bezpieczeństwa IP65 * Przyłącza elektryczne należy zamawiać osobno. 23 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

24 A Zawór 2/2 sterowany elektrycznie DIP SE B Zawór 2/2 sterowany elektrycznie DIP SD M5 G3/8" G3/8" M5 G3/8" G3/8" A B Akcesoria Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 24

25 FILTRY PRÓŻNIOWE Filtr służy do zatrzymywania kurzu i innych małych cząstek stałych w strumieniu zasysanego powietrza Zmniejszone ryzyko awarii i przestoju pompy Wymienny wkład filtra Zakres ciśnienia MPa MPa PA, PC, PE Temperatura pracy C Skuteczność filtracji μm 10 - SPECYFIKACJA Waga g Nominalny przepływ Nl/s Objętość wewnętrzna cm Powierzchnia filtracyjna m Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

26 A Filtr próżniowy G3/8" B Filtr próżniowy G3/4" C Filtr próżniowy G1" D Filtr próżniowy G1 " x G3/8" G1/8" 76 2x G3/4" G1/8" 91 Akcesoria A B C G1/8" x G1 1/2" D - AKCESORIA Waga g Powierzchnia filtracyjna m Skuteczność filtracji μm AKCESORIA Element filtra 3/8" Element filtra 3/4" Element filtra 1 " Element filtra 3/4" (specjalny) Element filtra 1 " (specjalny) Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 26

27 TŁUMIKI Redukcja hałasu na wylocie powietrza Konstrukcja pełnoprzepływowa Przybliżona redukcja poziomu hałasu db(a) -10 PA, HDPE Temperatura pracy C SPECYFIKACJA Jednostka Waga g Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

28 A Tłumik G3/8" B Tłumik G3/4" C Tłumik G1" C D Tłumik G1 " /8 3/ N Akcesoria G3/4" A B C D G1 1/2" Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 28

29 TŁUMIK COAX Redukcja hałasu na wylocie powietrza Kompatybilne z aluminiowymi obudowami wkładów COAX rozmiarów MINI i MIDI Prosty, zatrzaskowy sposób montażu Konstrukcja przepływowa, eliminująca ryzyko niewłaściwego działania spowodowanego zatkaniem tłumika PA, TPU, PE Temperatura pracy C Redukcja poziomu hałasu db(a) 10 - SPECYFIKACJA Jednostka Waga g A B O O O O 87 A B 29 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

30 WAKUOMETR I MANOMETRY Wskaźnik analogowy, system sprężynowo-dźwigniowy Mierniki wyposażone są w nakrętkę do instalacji na panelu Akcesoria Dokładność (pełnej skali) % 2.5 CuZn, ABS, PMMA - SPECYFIKACJA Waga g Zakres wskazań MPa Medium Podciśnienie Nadciśnienie B Wakuometr 100 -kpa A Manometr 1 MPa A Manometr 250 -kpa Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 30

31 ZESTAWY POŁĄCZENIOWE Przyłącza wtykowe o średnicach węży, kompatybilne z przyłączami pomp odporny na korozję Kompletny zestaw dla jednej pompy Temperatura pracy C POM, NBR, SS, CuZn, Al - SPECYFIKACJA Zestaw połączeniowy do pompy MINI 5 MINI 10 MINI 5 MINI 5-20 CLASSIC MAXI* próżniowej Płytka połączeniowa A A B B, C D All Średnica węża ** do podłączenia d=2 mm d=4 mm D=4 mm D=6 mm D=8 mm D=6 or 4 mm sprężonego powietrza Średnica węża ** do podłączenia D=4 lub 6 mm D=6 lub 8 mm D=8 mm D=10 mm d=12, 19, 25 mm podciśnienia * Zdalne sterowanie, ** d = średnica wewnętrzna, D = średnica zewnętrzna. Zestaw połączeniowy MINI 5, płyta połączeniowa A Zestaw połączeniowy MINI 10, płyta połączeniowa A Zestaw połączeniowy MINI 5, płyta połączeniowa B Zestaw połączeniowy MINI 5-20, płyta połączeniowa C i pomp MINI 10-20, płyta połączeniowa B Zestaw połączeniowy CLASSIC , płyta połączeniowa D Zestaw połączeniowy MAXI*, wszystkie typy płyt połączeniowych Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

32 REDUKTOR Z FILTREM SPRĘŻONEGO POWIETRZA Separacja zanieczyszczeń i kondensatów ze sprężonego powietrza Redukcja ryzyka uszkodzeń i zatrzymania pracy pompy Wymienny element filtra Dostarczany z manometrem Akcesoria Maksymalne ciśnienie zasilania MPa 1.75 Temperatura pracy şc Minimalna średnica filtrowanych cząstek μm 30 - SPECYFIKACJA Waga g 2200 Przepływ, maks. (przy P 1 =10 bar przy P 2 =6.3 bar i αp=1 bar) Nl/s 316 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 32

33 Compressed air filter regulator 1 " Element filtra 1 " Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

34 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 34
