1 Dane techniczne i zastosowanie - Gęstościomierz - - Refraktometr -

2 Agenda 1. Przedstawienie KEM 2. Prezentacja gęstościomierza 1) Zestawienie różnych metod 2) Zasada działania metody oscylacji U-rurki 3) Charakterystyka 3. Prezentacja refraktometru 1) Zestawienie różnych metod 2) Zasada działania cyfrowego refraktometru 3) Charakterystyka 4. Przedstawienie zastosowania

3 Historia KEM 1961 Założenie w Kyoto 1962 Rozpoczęcie sprzedaży Titratora Karl Fischer a 1967 Rozpoczęcie sprzedaży Automatycznego Titratora Potencjometrycznego 1987 Rozpoczęcie sprzedaży Gęstościomierza 1994 Rozpoczęcie sprzedaży Refraktometra 1995 Certyfikat ISO Certyfikat ISO Certyfikat ISO Rozpoczęcie sprzedaży EMS-1000

4 Gęstościomierz

5 Charaktrsystyka Zestawienie różnych metod Metoda oscylacji U-rurki Hydrometr Piknometr Waga Operatywność X Operatywność X Operatywność X Operatywność Objętość próby Koszt termostatu Koszt Koszt Koszt Dokładność 5 miejsc po przecinku 3 miejsca po przecinku 4 miejsca po przecinku 4 miejsca po przecinku

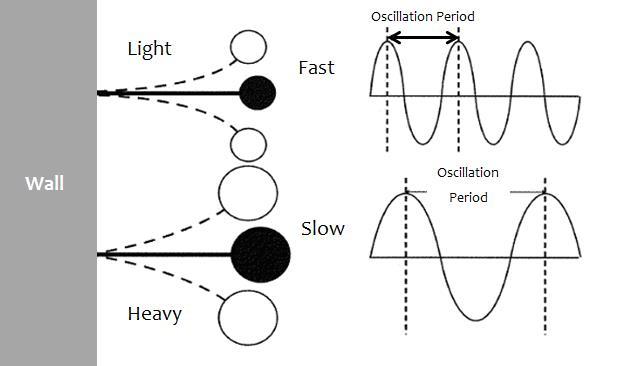

6 Zasada działania metody oscylacji U-rurki Powietrze Szybki Czas oscylacji Ściana Wolny Czas oscylacji Woda

7 Wykaz produktów -Model stacjonarny- DA-650 DA-645 DA-640 DA-100 Dokładność: ±2x10-5g/cm3 ±0.02 ±5x10-5g/cm3 ±0.03 ±1x10-4g/cm3 ±0.05 ±1x10-3g/cm3 ±0.5 Wymaga jedynie 1.0 ml (minimum) (ręczne podawanie próby strzykawką) Szybki pomiar w 20 sekund (minimum) Korekta lepkości dla prób o wysokiej lepkości DA-130N Dokładność: ±0.001g/cm3 Próby o gęstości; do 2,000mPa s Lekka konstrukcja -Model przenośny-

8 Obsługa (seria DA-6XX) Proste w obsłudze Wyposażone w standardową pompę podawania próby Krok 1 Kalibracja powietrzem i wodą Krok 2 Oczyszczenie i osuszenie celi Krok 3 Pobranie próby i rozpoczęcie pomiaru Jeśli cela pozostaje brudna, przepłucz ją odpowiednim roztworem, na przykład płynem do mycia naczyń, itp.

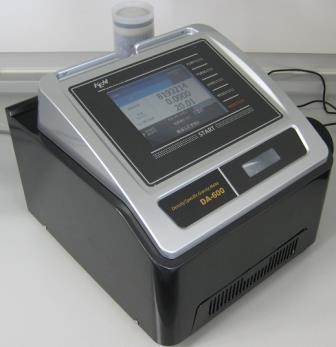

9 Charakterystyka DA-6XX Zgodność z międzynarodowymi standardami Korekta lepkości dla prób o dużej lepkości Płaska struktura wężyków zmniejsza ilość pęcherzyków powietrza oraz ułatwia mycie Okno celi dla sprawdzenia warunków próby Bogata gama opcjonalnych podajników JCSS - Certyfikowany materiał odniesienia

10 1 Zgodność z międzynarodowymi standardami ASTM (American Society for Testing Materials) D1250: JIS K 2249 (ISO 91-2 Oil Table 15&20) API values D1475: Density of Liquid Coatings, Inks, and Related Products D4052: Density and Relative Density of Liquids by Digital Density Meter D4806: Standard Specification for Denatured Fuel Ethanol for Blending with Gasolines for Use as Automotive Spark-Ignition Engine Fuel D5002: Standard Test Method for Density and Relative Density of Crude Oils by Digital Density Analyzer D5931: Standard Test Method for Density and Relative Density of Engine Coolant Concentrates and Aqueous Engine Coolants by Digital Density Meter

11 2 Korekta lepkości dla prób o dużej lepkości Do 30,000 m Pas Dla prób o dużej lepkości występuje błąd gęstości Metoda hydrometru Błąd gęstości [g/cm 3 ] Związek pomiędzy błędem gęstości a lepkością Miód Syrop Detergent Roztwór kwasu siarkowego Cola Sok Błąd gęstości Lepkość [m Pas]

12 3 Płaska struktura wężyków zmniejsza ilość pęcherzyków powietrza oraz ułatwia mycie Podczas pobierania ulotnych prób powstają pęcherzyki powietrza Poprzedzający model & Firma A Seria DA-600 Mała ilość

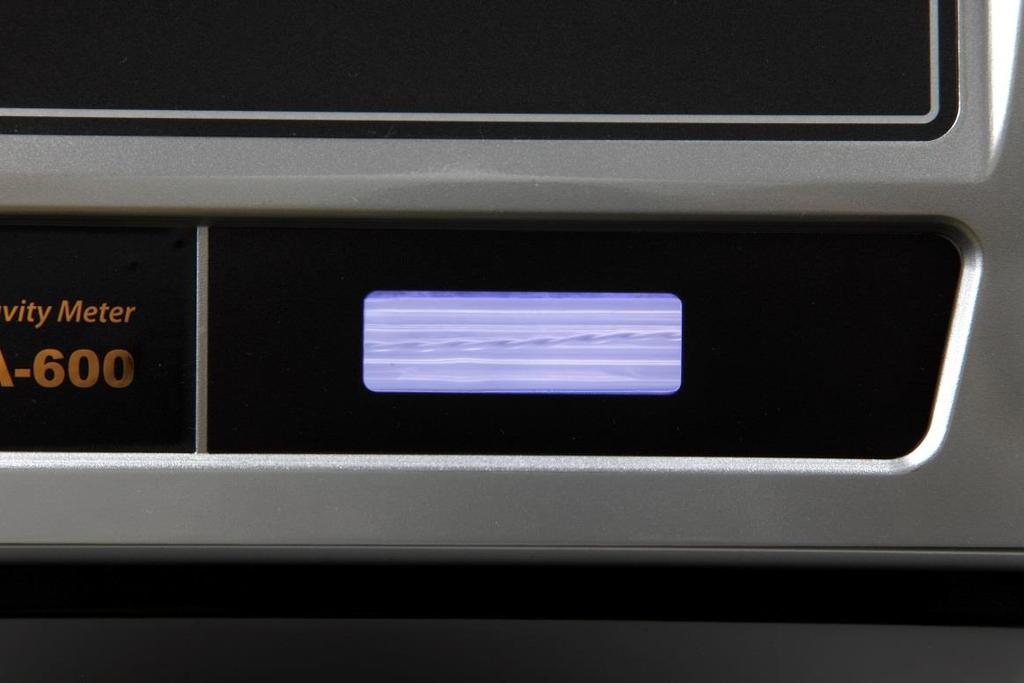

13 4 Okno celi dla sprawdzenia warunków próby Łatwa i szybka możliwość sprawdzenia warunków próby Jaśniejszy wewnątrz, dzięki białemu światłu LED o wysokiej luminacji Lupa sprawia, że mniejsze bąbelki w U-rurce stają się widoczne

14 5 Bogata gama opcjonalnych podajników Na przykład: nafta, perfumy lub aromaty. Możliwość pomiaru cieczy o lepkości do 50,000 mpa s. CHD-502 może być również użyte z serią RA-600. Jednostko podająco-myjąca DCU-551 Ilość pozycji: 1 Autopodajnik CHD-502 Ilość pozycji: 30

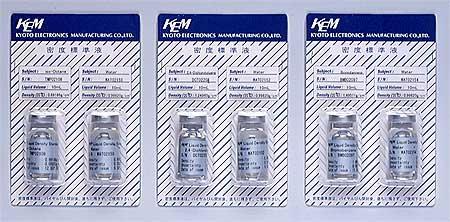

15 6 JCSS - Certyfikowany materiał odniesienia KEM jest jedynym producentem certyfikowanych materiałów odniesienia, który równocześnie produkuje gęstościomierze.

16 Charakterystyka DA-130N Uniwersalna budowa wygodna dla wszystkich operatorów Łatwe sprawdzenie warunków próby w celi Brak wpływu konstrukcji elektronicznej na próbę Długa żywotność baterii oraz jej łatwa wymiana

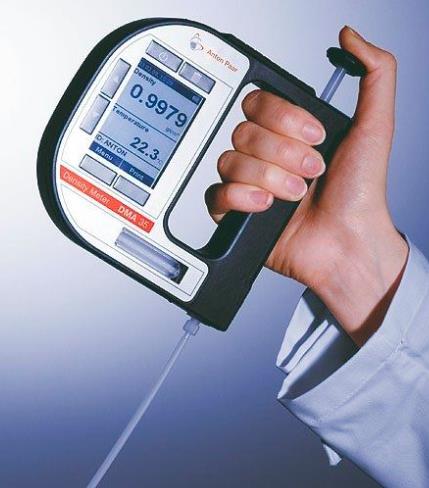

17 1 Uniwersalna budowa wygodna dla wszystkich operatorów Zarówno dla prawo-, jak i leworęcznych operatorów Lekka konstrukcja Ciecze o lepkości do 2,000 mpa s. KEM DA-130N Firma A Wygodny w obsłudze dla prawoi leworęcznych

18 2 Łatwe sprawdzenie warunków próby w celi Jeżeli pęcherzyki powietrza znajdują się w celi. 1. Ponownie umieść próbę 2. Wciśnij przycisk Start

19 3 Brak wpływu konstrukcji elektronicznej na próbę Elementy elektroniczne, jak płyta główna, znajdują się w niniejszej skrzynce Próby przepływają przez ową skrzynkę.

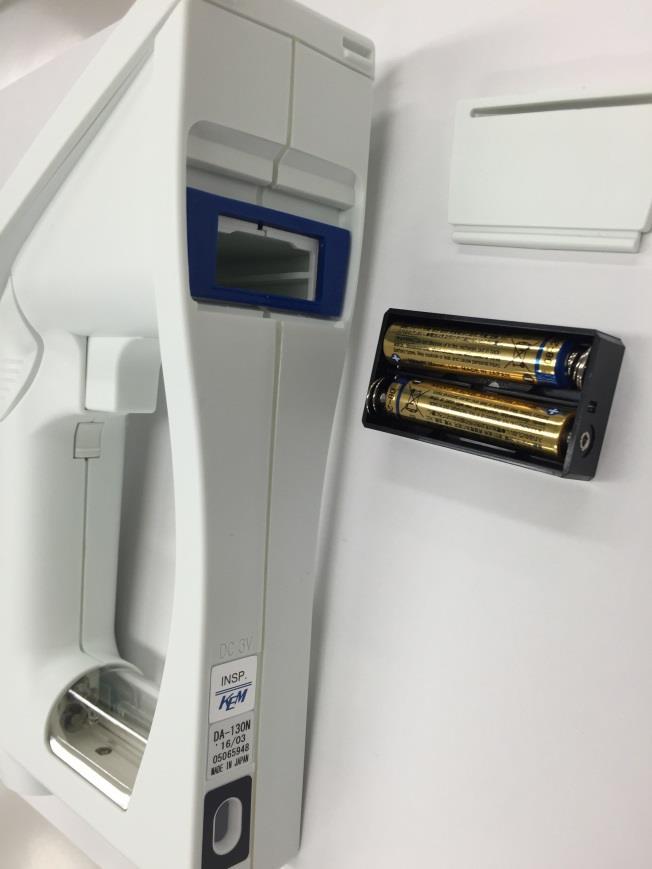

20 4 Długa żywotność baterii oraz jej łatwa wymiana

21 Refraktometr

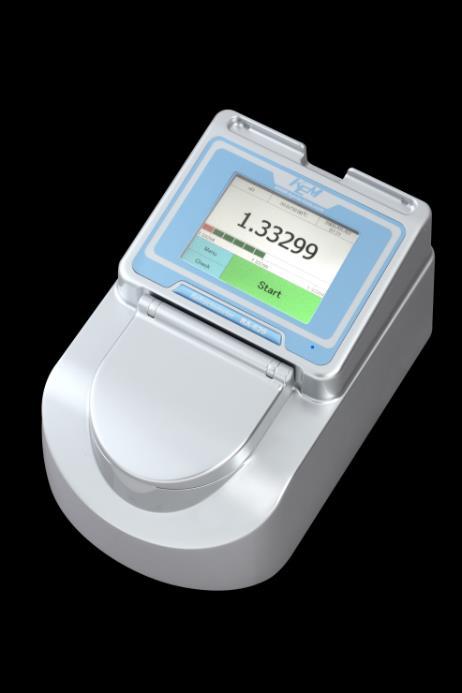

22 Wykaz produktów -Model stacjonarny- RA-620 Zakres pomiaru: nd RA-600 Zakres pomiaru: nd % Brix Dokładność: ± nd ±0.014% Brix Dokładność: ± nd ±0.1% Brix -Model przenośny- RA-130 Zakres: (Brix 0-85%) Powtarzalność: ±5 x 10-4 (Brix ±0.2) Temperatura: Kompaktowy rozmiar wygodny w użytkowaniu BX-1 Zakres: Brix % Łatwa obsługa For on-the-site testing

23 Zasada działania cyfrowego refraktometru

24 Obsługa (seria RA-6XX) Łatwa obsługa Szybki pomiar Krok 1 Krok 2 Krok 3

25 Charakterystyka RA-6XX Zgodność z międzynarodowymi standardami Osłona ochronna dla łatwo parujących prób Konstrukcja optyczna zmniejszająca wpływ pęcherzyków powietrza Zwierciadło próby łatwe w utrzymaniu czystości Optymalny kąt widzenia JCSS - Certyfikowany materiał odniesienia Analiza łączona RA & DA

26 1 Zgodność z międzynarodowymi standardami ASTM (American Society for Testing Materials) D : Measurement of Fuel System Icing Inhibitors (Ether Type) in Aviation Fuels D1218: Refractive Index and Refractive Dispersion of Hydrocarbon Liquids D1569: Detergent Alkylate D1807: Refractive Index and Specific Optical Dispersion of Electrical Insulating Liquids D1992: Testing Synthetic Plasticizers Used in Rubber D2140: Calculating Carbon-Type Composition of Insulating Oils of Petroleum Origin D4056: Estimation of Solubility of Water in Hydrocarbon and Aliphatic Ester Lubricants D4095: Determining Nonvolatile Matter (Total Solids) in Floor Polishes

27 2 Osłona ochronna dla łatwo parujących prób Osłona zapobiegająca parowaniu *Zmniejszenie powierzchni pomiaru Próba Sample stage

28 3 Konstrukcja optyczna zmniejszająca wpływ pęcherzyków powietrza Zoptymalizowana konstrukcja optyczna w celu zawężenia obszaru pomiaru Powierzchnia pomiarowa pomiaru Poprzedni model 1/10 poprzedniego punktu pomiarowego RA-6XX

29 4 Zwierciadło próby łatwe w utrzymaniu czystości Łatwa w myciu powierzchnia badania próby RA-620 & 600 Firma A Stary model KEM

30 5 Optymalny kąt widzenia Skala obrazu refraktometru Abbe Refraktometr ręczny

31 6 JCSS - Certyfikowany materiał odniesienia KEM jest jedynym producentem certyfikowanych materiałów odniesienia, który równocześnie produkuje refraktometry.

32 7 Analiza łączona RA & DA Równoczesny pomiar gęstości oraz współczynnika załamania światła

33 Zastosowanie

34 DA & RA są stosowane w różnych branżach Chemicznej QC Kontrola Badanie R&D Spożywczej QC Analiza Badanie Napoje & Alkohole QC R&D Oleje i tłuszcze Kontrola Produkowanie R&D Produkty petrochemiczne QC Kontrola Badanie Farmacja i kosmetyki QC R&D Perfumy i esencje Kontrola Produkowanie R&D

35 Jedzenie & Napoje & Alkohol QC Analiza Badanie

36 - Jedzenie - COOKING OIL Palm Oil, Olive Oil, Edible Saffron, Cone Oil, Soybean Oil, Extract oil from meat Automatic Potentiometric Titrator Acid Number POV Iodine Number Saponification Value Hydroxyl Value of Fat and Oil Formol Nitrogen in Hydrolyzed Protein Karl Fischer Moisture Titrator Water Content Density Gravity Meter Density/ Specific Gravity EMS Viscometer Viscosity INNE Automatic Potentiometric Titrator Acidity : Chicken broth, Waste Water POV : Fried Snack, Instant Noodle Reducing Sugar/Sucrose: Candy... NaCl : Egg, Chicken broth Vitamin C, Citric acid, Succinic acid, Acetic acid, Sodium glutamate, Honey, Syrup, Gelatine.. SOURCE Source, Dressing, Vinegar, Mayonnaise. Automatic Potentiometric Titrator Acid degree Salinity Karl Fischer Moisture Titrator Water Content Density Gravity Meter Density/ Specific Gravity/ Brix Refractiometer Refractive Index/ Brix OTHERS _ Water Content Karl Fischer Moisture Titrator Butter, Powder Milk, Powder Cheese, Yogurt, Chocolate Karl Fischer Moisture Titrator + Evaporator Candy, Chewing Gum, Corn starch, Gluten food VISCOUS MATERIALS EMS Viscometer Viscosity Change in Curing Process

37 - ALKOHOL - WINO Automatic Titrator ACIDITY TARTARIC ACID TOTAL SO2 & Free SO2 Density Gravity Meter ALCOHOL CONTENT Automatic Titrator ACIDITY PIWO Karl Fischer Moisture Titrator WATER CONTENT Gas Volume Analyzer GAS VOLUME AIR CONTENT Density Gravity Meter ALCOHOL CONTENT PLATO DEGREE JAPOŃSKA SAKE Automatic Titrator TOTAL ACID (FREE ACID) AMINO ACID Density Gravity Meter ALCOHOL CONTENT JAPANESE SAKE DEGREE EXTRACT WHISKY, BRANDY Automatic Titrator ACID NUMBER Density Gravity Meter ALCOHOL CONTENT SPIRYTUSY Automatic Titrator ACIDITY Density Gravity Meter ALCOHOL CONTENT

38 - Napoje - NAPOJE GAZOWANE HERBATA Automatic Titrator Acidity Vitamin C Density Meter Density/ Brix Refractometer Refractive index/ rix WODA Automatic Titrator P and M Alkali Density Meter Density / Specific Gravity Refractometer Refractive Index Gas Volume Analyzer Inside Pressure Automatic Titrator Acidity Vitamin C Density Meter Density/ Brix Refractometer Refractive index/ Brix Gas Volume Analyzer CO2 Gas Volume Air Content SOK Automatic Titrator Acid degree Vitamin C Citric Acid Calcium Magnesium Lactic Acid Density Meter Density/ Brix Refractometer Refractive index/ Brix Gas Volume Analyzer Inside Pressure KAWA / NAPOJE KAWOWE Automatic Titrator Acidity Calcium Magnesium Lactic Acid Density Meter Density/ Brix Refractometer Refractive index/ Brix Gas Volume Analyzer Inside Pressure

39 - Petroleum - QC Inspection Examination FUEL OIL LP GAS Karl Fischer Moisture Titrator Moisture Gasoline, Light Oil, Kerosene, Low Sulphur Waxy Residue Automatic Titrator Acid Number Base Number Bromine Number Iodine Value POV Mercaptan Sulphur/H2S Sulphide in Water Ca & Mg in Water Karl Fischer Moisture Titrator Moisture Density Meter Density / API Refractometer Refractive Index BIODISEL FUEL Automatic Titrator Acid Number Iodine Value POV Karl Fischer Moisture Titrator Moisture Density Meter Density Refractometer Refractive Index LUBRICANTS OIL Gear Oil, Turbine Oil, Paraffin Wax, Greece Automatic Titrator Acid Number Base Number Iodine Value POV Analysis of Chloride of Paraffin Chloride Karl Fischer Moisture Titrator Moisture Density Meter Density Refractometer Refractive Index

40 - Farmacja i kosmetyki - QC R&D Automatic Potentiometric Titrator Purity of Aromatic Amine Quantitative Analysis of Thiamine Disulfide(Bisthiamine) Calcium in Tablets Quantification of Benzoic Acid Flavoxate Hydrochloride Sodium Chloride in Peritoneal Dialyze Sodium Hydrogen Carbonate in Stomach Medicine Sodium Picosulfate Hydrate Benzalkonium Chloride in Bactericide Chlorine Ion (Cl-) of Medicine Purity of ammonium chloride Quantitative determination of Ambrochisol hydrochloride The amount of potassium permanganate reacted with medical supplies Quantitative determination of Medicine (Amino acid) Chlorine Ion (Cl-) of Medicine Chloride, Bromine, Sulfur Karl Fischer Moisture Titrator Water Content Density / Specific Gravity Meter Density/ Specific Gravity Refractometer Refractive Index Viscometer Viscosity

41 - Perfumy i esencje - Inspection Manufacture R&D Perfumes and Ingredients Automatic Potentiometric Titrator Chloride Ion Acid Value Saponification Value Ester Value Peroxide Value Chlorohydroxy Aluminum Ammonium Isovalerate Karl Fischer Moisture Titrator Water Content Density / Specific Gravity Meter Density/ Specific Gravity Refractometer Refractive Index All in one analyzer Density/ Specific Gravity Refractive Index Viscometer Viscosity ASCA-6400

42 DZIĘKUJĘ Nowe technologie dla świata od KEM
