1 Polarymetr służy do pomiaru skręcenia płaszczyzny polaryzacji światła w substancjach optycznie czynnych. Zasadniczo składa się on z dwóch filtrów polaryzacyjnych: polaryzator i analizator, z których każdy umożliwia tylko pewnej orientacji płaszczyzny polaryzacji na przechodzenie światła. Światło spolaryzowane przechodzi przez rurkę zawierającą roztwór substancji optycznie czynnej do analizatora. Równanie: [a] D 20 = α l c Gdzie: [a] 20 D = skręcalności właściwa, zależy od temperatury [ C] i długość fali [nm] α = obserwowany kąt skręcania światła w stopniach [ ] l = długość rurki [dm] c = stężenie [g/cm 3 ] cp D=589,0 nm Oznaczając przez c stężenie w g/100 cm 3 zdefiniujemy skręcalność właściwą wzorem: [a] D 20 Cp oznacza stężenie prcentowe (wag/obj). = 100 x α l x c p Zgodnie z tym wzorem skręcalność właściwa równa się kątowi skręcania płaszczyzny światła spolaryzowanego (α) przez roztwór o stężeniu 100% znajdujący się w rurce polarymetrycznej o grubości warstwy 1dm Skręcalność optyczna jest między innymi zależna od następujących parametrów: Rodzaj próbki Stężenie optycznie aktywnych komponentów Długości fali Temperatura próbki Długość rurki A w przypadku roztworów substancji optycznie czynnych także od rozpuszczalnika

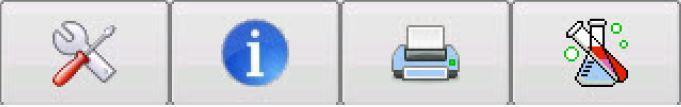

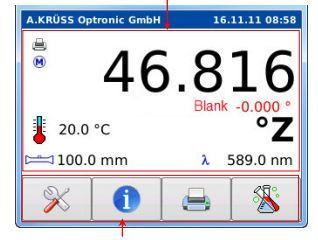

2 Menu główne w polarymetrze P3000: W menu głównym jest rozpoczynany pomiar oraz wyświetlany jest wynik. Przyciski prowadzą do dalszego podmenu. Okno dla: jednostki pomiarowej, wartości skręcalności rozpuszczalnika, wartości skręcalności próbki, ustawień urządzenia oraz systemu. Przyciski dotykowe Objaśnienie przycisków Otwiera menu dla: Ustawień systemu, Ustawień urządzenia Zakres kalibracji (pomiar, czujnik temperatury) Skręcalności rozpuszczalnika Zawiera następujące informacje: Ustawienie urządzenia i oprogramowania Data ostatniej kalibracji Wersja z interfejsem użytkownika i danych operacyjnych Drukowanie. Rozpoczyna pomiar.

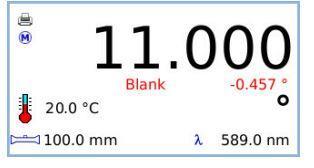

3 Objaśnienie okna wyświetlacza: Wynik pomiaru próbki z Jednostką BLANK (wartość skręcalności rozpuszczalnika) - stosowany do obliczania wyniku próbki Podłączona drukarka jest włączona Brak wskazania: polarymetr jest wyłączony. Wyłącza się automatycznie po kilku sekundach po pomiarze. Czujnik temperatury jest połączony z próbką i temperatura zmierzona podczas próby pomiarowej wynosi 20,0 C. Czujnik temperatury. Brak wskazania temperatury: brak temperatury Czujnik podłączony. Wielkość zastosowanej rurki polarymetru. Wybrane długości fal (stałe ustawienie)

4 Działanie polarymetry odbywa się przy użyciu tych czterech przycisków: Otwiera podmenu dla: Ustawienia systemowe (drukarka, język, data / godzina) Ustawienia urządzenia (skala, rurka do polaryzacji, temperatura) Kalibracja (zakres pomiarowy, temperatura transduktor) Wartość skręcalności rozpuszczalnika Powrót do głównego menu

5 Wybór ustawień (ustawienia systemowe, kalibracja, wartość skręcalności rozpuszczalnika). Otwiera menu, np w ustawieniach systemowych. Otwiera okno z następującymi informacjami o P3000: Ustawienia urządzenia i oprogramowania sprzętowego. Data ostatniej kalibracji. Wersja bazy danych i interfejsu użytkownika. Powrót do głównego menu

6 góra / w dół na stronie informacyjnej Przygotowanie próbki: Upewnić się czy polarymetr został włączony przed rozpoczęciem pomiaru, Przygotować próbkę: 10 mg/ 1 ml Przygotowaną próbkę przelać do szklanej kuwety, Otworzyć pokrywę komory pomiarowej, Włożyć kuwetę pionowo do otworu w komorze, tak by dotknęła dna i brzegu szczeliny pomiarowej, Zamknąć komorę, Odczytać wynik dla długości fali 589 nm, Wpisać wynik do sprawozdania, Otworzyć pokrywę komory pomiarowej i wyciągnąć szklaną kuwetę, Próbkę zlać do zlewki, a kuwetę przepłukać acetonem.
