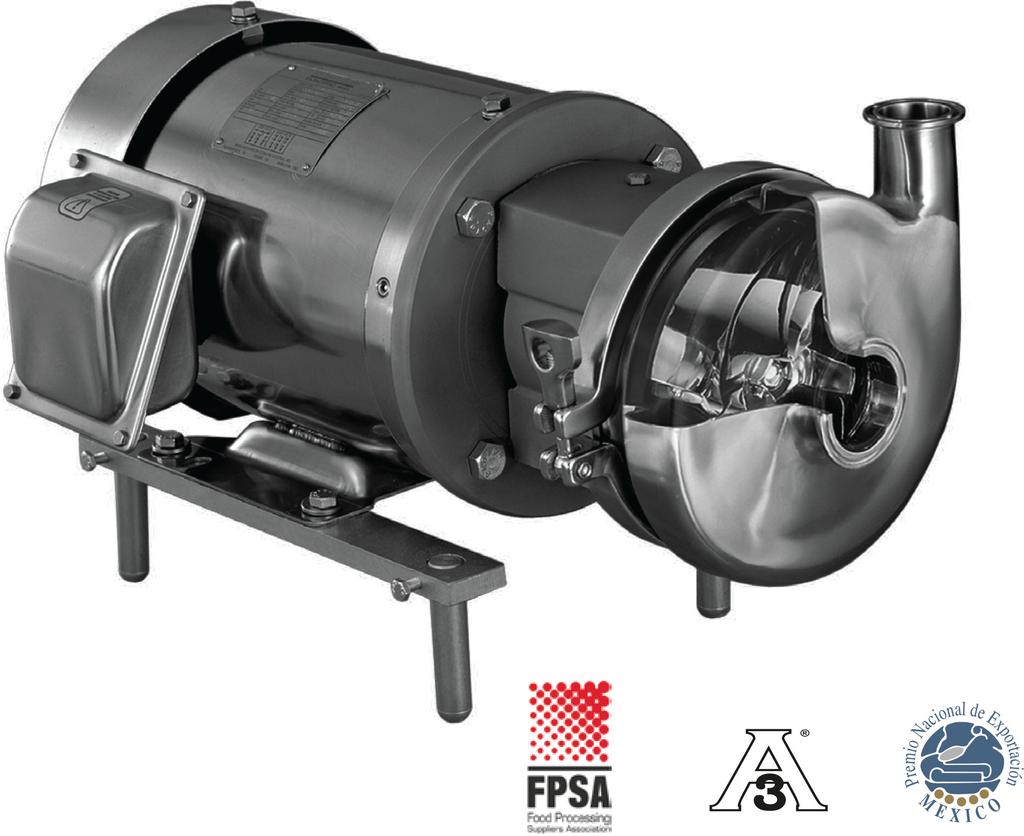

1 Seria QC NAJLEPSZE POMPY DO ZASTOSOWAŃ SANITARNYCH Zastosowania Pompy serii QC to urządzenia uniwersalne, idealne dla cieczy takich jak woda i inne płyny o lepkości do 600 cps, na przykład mleko, soki, produkty mleczne, wino, piwo, olej, alkohol, płyny do iniekcji i inne. Obsługują przepływ do 1200 GPM (galonów na minutę) i różnice wysokości do 270 stóp (82 metry).

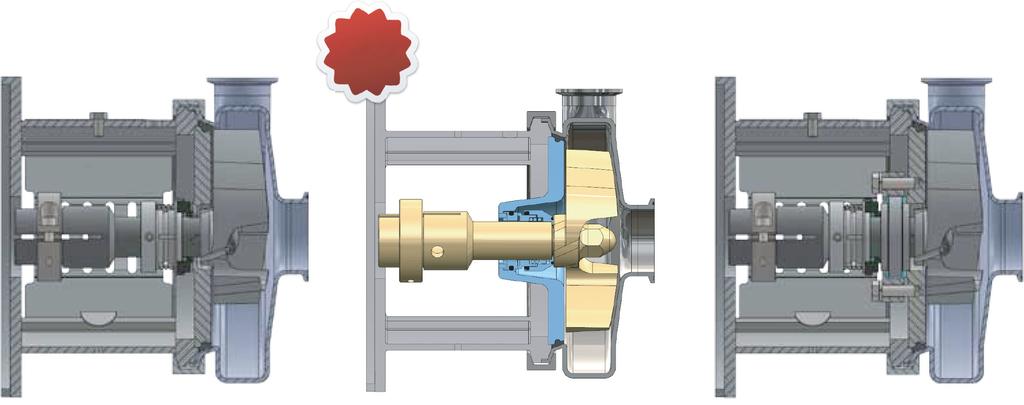

2 CHARAKTERYSTYKA Otwarty wirnik Spiralna obudowa Spełniają wymagania normy sanitarnej 3A, nr atestu 1004 Zacisk do złączy na otworach przelotowych (niestandardowy), przylgnie stożkowe, złącze DIN, SMS, kołnierzowe, NPT, spawane Zespół podstawy i wspornika wykonany ze stali nierdzewnej Ramy NEMA i IEC Zasilane prądem przemiennym zarówno 60 Hz, jak i 50 Hz Adapter wykonany ze stali nierdzewnej Wszystkie części mające kontakt z medium wykonane ze stali nierdzewnej 316L TYPU "D" TYPU "QCB+" TYPU DG Uszczelnienie zewnętrzne typu "D" zostało zaprojektowane w sposób zapewniający długą żywotność. Uszczelnienia tego typu zwykle stosuje się w instalacjach produktów mlecznych, pulpy kukurydzianej, napojów, jak również w instalacjach zawierających detergenty i substancje czyszczące oparte na kwasach. Uszczelnienia te nie powinny być stosowane w przypadku mediów ściernych, żrących i schnących, wytwarzających powierzchniową powłokę. Uszczelnienie to może być smarowane w celu wydłużenia jego żywotności. Taki rodzaj uszczelnienia jest znany jako typ "F". (Uszczelnienie wewnętrzne wyważone); Uszczelnienie QCB+ zostało zaprojektowane w taki sposób, by było odporne na nadciśnienie i uderzenia wodne. Obydwie powierzchnie czołowe uszczelnienia są zanurzone w medium, co znacząco poprawia jego smarowanie, wspomaga chłodzenie i zapobiega wyciekom. Uszczelnienie QCB+ posiada atest sanitarny 3A, zapewniając czystość procesu zgodnie z najwyższymi standardami higieny. Idealne do stosowania dla płynów gazowanych, takich jak wody i napoje gazowane czy piwo. Uszczelnienie zaciskowe typu "DG" wykorzystuje elementy obrotowe stosowane w uszczelnieniu typu "D" lecz jego gniazda stałe wykonano z węglika krzemu, ceramiki lub węglika wolframu. Tego rodzaju gniazda stosuje się w celu uzyskania maksymalnej odporności na korozję w instalacjach czystej wody oraz mediów o niskich właściwościach smarujących i wysokich właściwościach ściernych. Uszczelnienie to jest idealne do stosowania w instalacjach z ciekłym cukrem, kwasami i sodą kaustyczną. Gniazdo stałe uszczelnienia jest odwracalne i standardowo jest wykonywane z węglika krzemu. Uszczelnienie to może być smarowane w celu wydłużenia jego żywotności. Taki rodzaj uszczelnienia jest znany jako typ "F". Atestowane

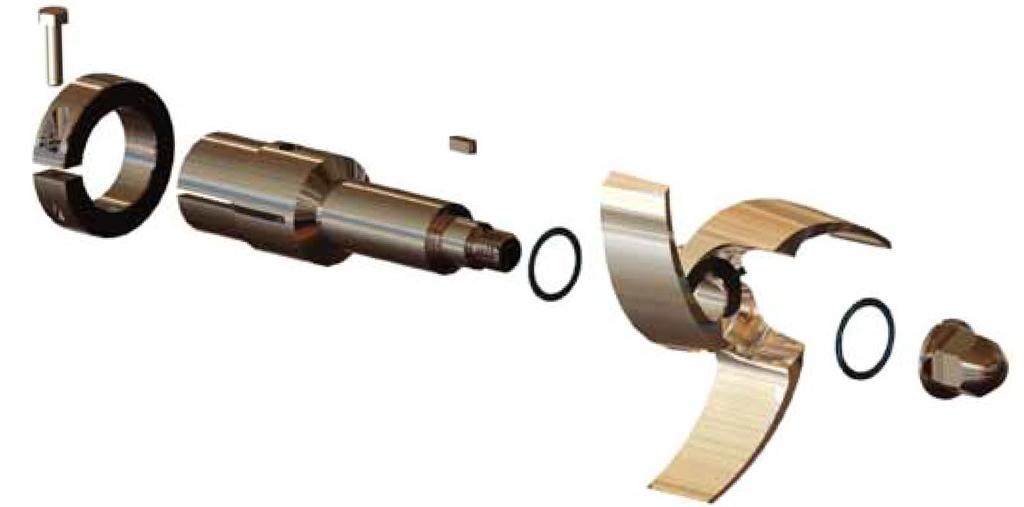

3 KONFIGURACJA MODELOWA PRZYKŁAD QC-216-M-D-RAMA Pompy serii QC mogą zastąpić pompy wszystkich innych marek serii "C". Obecnie produkujemy pompy serii QC, QC+ i przemysłową serię IC+. Seria QC+ to produkty z najwyższej półki, produkowane przez firmę QPumps, posiadające atest sanitarny 3A. Możemy dostarczyć największe modele, czyli 4410 i 6410 w konfiguracji serii QC, QC+ i IC+. SERIA QC PLUS (QC+) Seria QC została opracowana w celu ułatwienia i przyspieszenia montażu pomp serii QC. Zapewnia to między innymi szybsza instalacja pompy na wale silnika przy użyciu kołnierza. Wałek krótki posiada gwint i tworzy sztywny, pojedynczy zespół z wirnikiem, klinem wzdłużnym i nakrętką. Całość spełnia wymagania atestu 3A. Kolejną zaletą jest to, że każda pompa serii "C" może zostać ulepszona do QC+ za pomocą zestawu Kit plus. Q-Pumps jako jedyna firma oferuje tego rodzaju ulepszenie. Q-Pumps projektuje i produkuje pompy sanitarne (3A) stosowane przez producentów żywności, napojów oraz firmy farmaceutyczne i kosmetyczne. Pompy te stanowią doskonałe połączenie ludzkiej pomysłowości i nowoczesnej technologii, co sprawia, że przewyższają oczekiwania Klientów niezależnie od zastosowania.

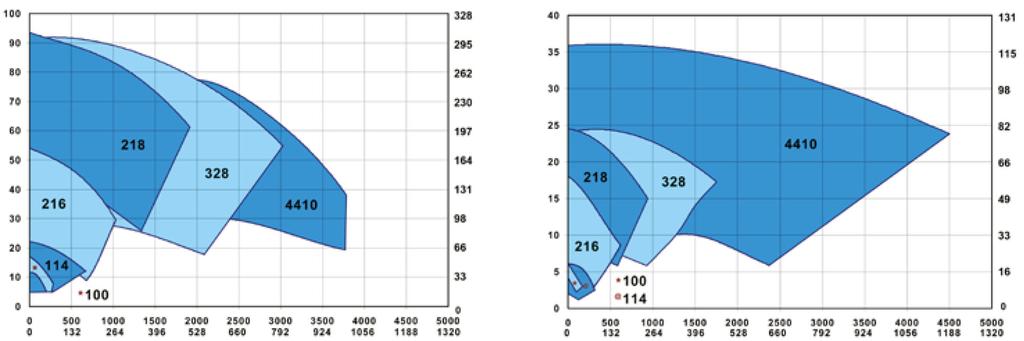

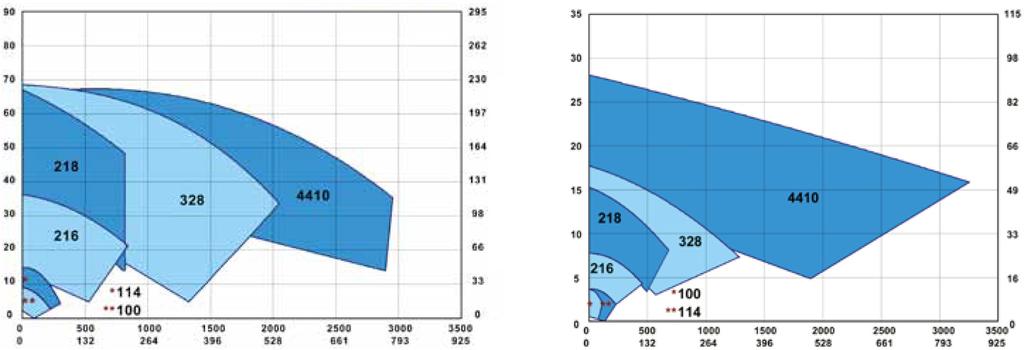

4 QC 3500 RPM QC 1750 RPM QC 2900 RPM QC 1450 RPM ATEST Nr Atestowane Dystrybutor: Acceso A # 103 Fraccionamiento Industrial Jurica 76130, Querétaro, Qro. Meksyk Telefon: +52 (442) Fax: +52 (442) ventas@qpumps.com sales@qpumps.com ALC13
