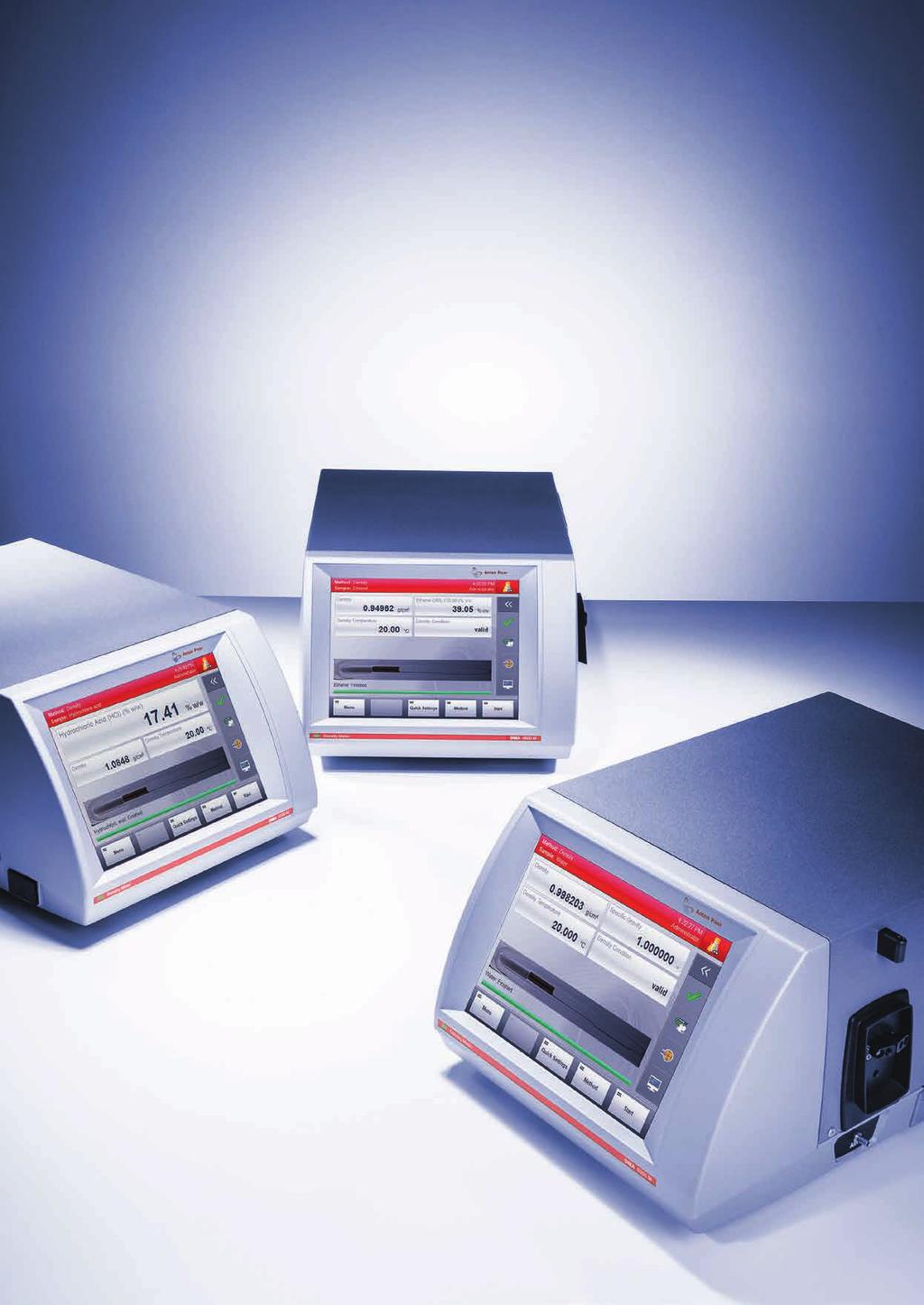

Laboratoryjne gęstościomierze DMA 4100 M DMA 4500 M DMA 5000 M

Transkrypt

1 Laboratoryjne gęstościomierze

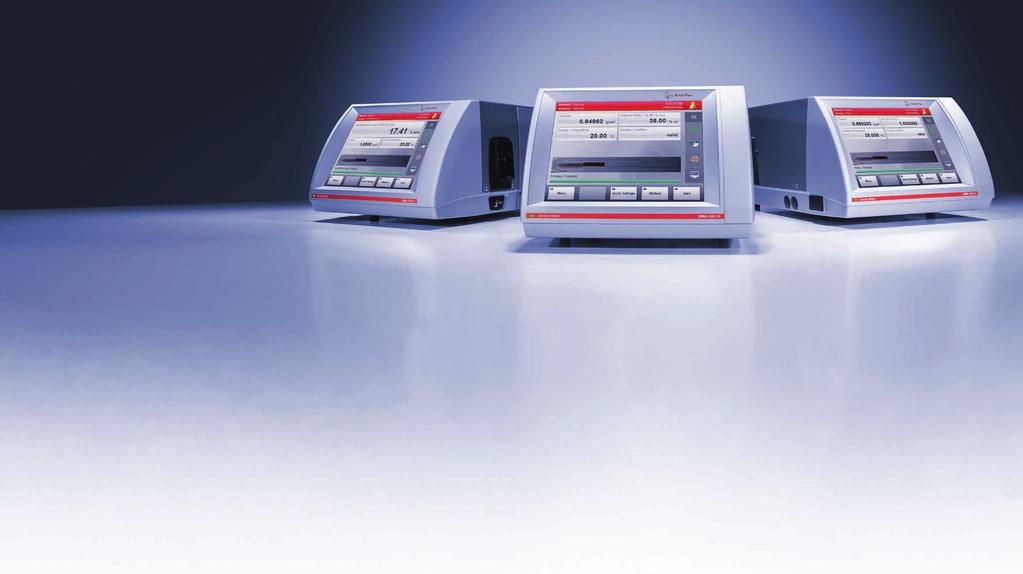

2 Gęstościomierze laboratoryjne DMA Gęstościomierze Anton Paar wprowadzają na rynek innowacje nieprzerwanie już od czasów opracowania pierwszego na świecie cyfrowego gęstościomierza. Wraz z opracowaniem i wdrożeniem metody Pulsed Excitation rozpoczęła się nowa era pomiarów gęstości. Gęstościomierze DMA wykorzystywane są na całym świecie, będąc niezastąpionymi instrumentami godnymi zaufania w dziesiątkach tysięcy laboratoriów i zakładów pracy. Nasze gęstościomierze DMA od zawsze zajmują czołową pozycję w branży. Ale nawet dobrze zaprojektowany produkt może zostać udoskonalony. Wyniki pomiarów dokonywanych przez nowoczesne gęstościomierze DMA nadal zachowują uznaną jakość, jaką zapewniają produkty Anton Paar, ale nasz zespół rozwojowy skupia się na wprowadzaniu dalszych innowacji. Położyliśmy jeszcze większy nacisk na szczegóły, aby stworzyć jeszcze inteligentniejszy i potężniejszy gęstościomierz. Samo serce gęstościomierza oscylująca U-rurka wykonana ręcznie ze szkła została teraz jeszcze bardziej udoskonalona. Kolejne wprowadzane innowacje zapewniają idealne działanie w każdym aspekcie. Stworzony z ich wykorzystaniem potężny i inteligentny gęstościomierz jest gotowy do zadań, w których najistotniejszy jest najwyższy poziom dokładności i długoletniej niezawodności. Różnica tkwi w szczegółach: zarówno, gdy istotne jest uzyskanie najwyższej stabilności pomiaru w warunkach wysokiej temperatury i dużej wilgotności, podczas kompensacji wpływu lepkości na wyniki, jak i gdy należy zapewnić niezmienną poprawność wyników mimo obsługiwania instrumentu przez wielu różnych użytkowników. przedstawia 4-cyfrowe wyniki pomiarów gęstości, pomocne w przeprowadzaniu szybkiej i łatwej kontroli jakości, nie wpływają na niego wahania temperatury, wilgotność, ciśnienie powietrza, a także obsługa przez różnych użytkowników o odmiennym podejściu do napełniania celi pomiarowej próbkami. Chemicals Dla tysięcy użytkowników na całym świecie pomiary gęstości kojarzą się wyłącznie z instrumentami. Gęstościomierze te, posiadające rolę rynkowego lidera, użytkowane są każdego dnia wszędzie tam, gdzie wymagane są wiarygodne i dokładne 5-cyfrowe wyniki pomiarów wartości. Model Chemicals jest wyposażony w ponad 140 wbudowanych tabel matematycznych zawierających sole, kwasy, zasady, alkohole, cukry oraz wiele innych substancji. Sześciocyfrowa dokładność modelu czyni go najbardziej precyzyjnym, cyfrowym gęstościomierzem spośród dostępnych na całym świecie urządzeń. Urządzenie jest idealnie przystosowane do wymagających aplikacji badawczych i sprawdzi się także w jednostkach urzędowych oraz organizacjach standaryzacyjnych.

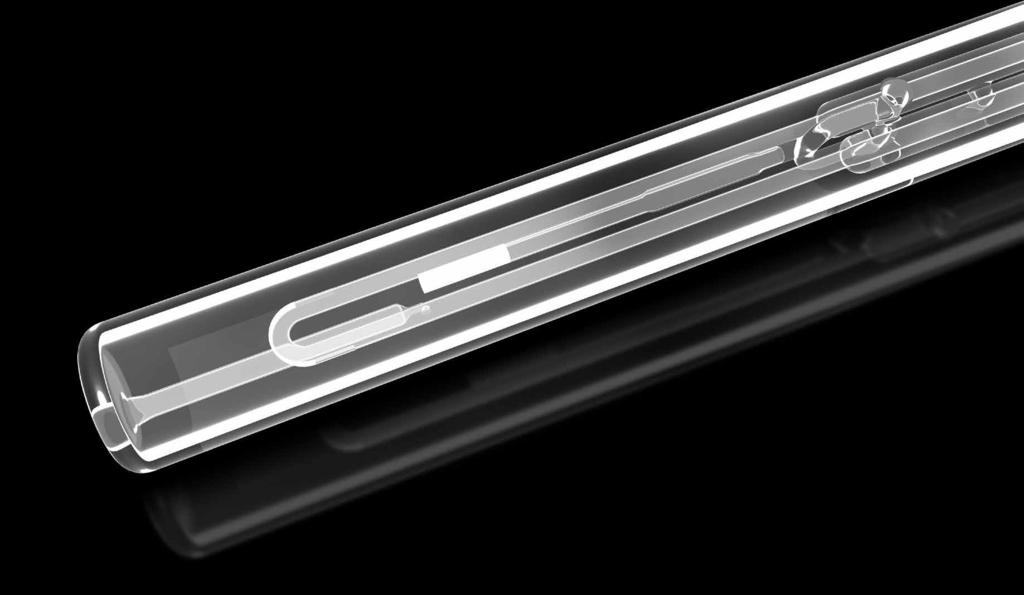

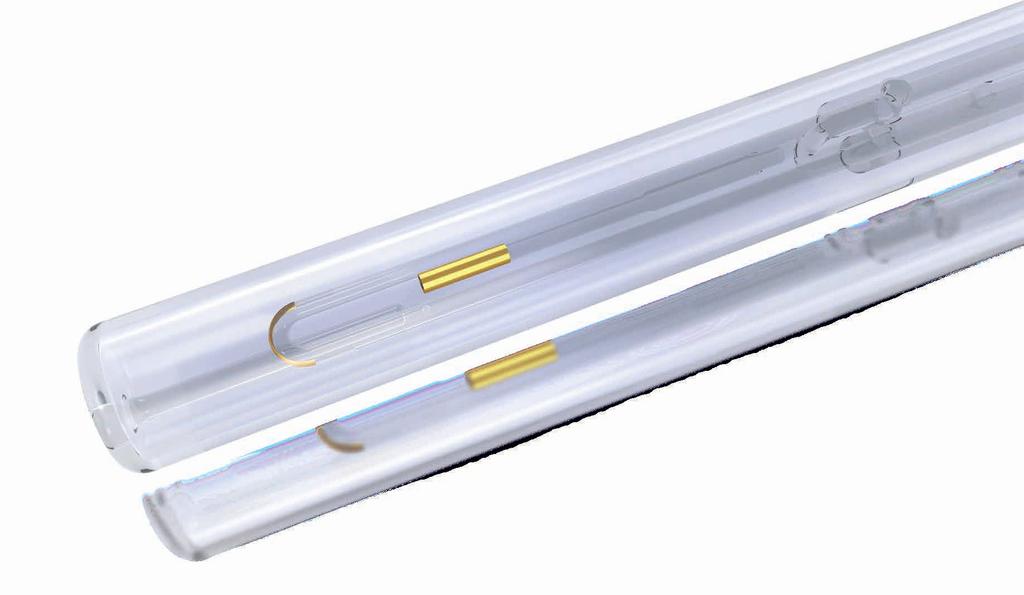

3 Nowatorska zasada pomiaru Próbka jest umieszczana w rurce o kształcie litery U wykonanej ze szkła borokrzemianowego. Wprowadzona w ruch rurka drga z charakterystyczną częstotliwością, która jest ściśle powiązana z gęstością wypełniającej ją próbki. Po ustabilizowaniu się drgania układ wzbudzania jest wyłączany i oscylacja swobodnie zanika. Ta sekwencja wzbudzania i zanikania jest nieustannie powtarzana (jest to opatentowana metoda Pulsed Excitation). W drodze oceny tej sekwencji uzyskuje się wysoce precyzyjne wyniki pomiaru gęstości, wpływ lepkości zostaje skompensowany, urządzenie wykrywa też pęcherzyki powietrza oraz cząsteczki. Korzyści w skrócie: Unikatowa konstrukcja celi pomiarowej oraz nowatorski sposób oceny charakterystyki oscylacyjnej, za pomocą Pulsed Excitation Method, umożliwiają osiągnięcie następujących cech: Cyfrowy pomiar gęstości za pomocą instrumentu DMA wymaga niewielkiej objętości próbki, nie zmienia składu próbki i nie wymaga żadnych środków chemicznych. Ponadto określa stężenie w granicach od 0% do 100% z najwyższą precyzją i pozwala oferować produkt najwyższej jakości. dwukrotnie lepsza korekta lepkości niż w jakimkolwiek innym gęstościomierzu najwyższa dokładność do 7. miejsca po przecinku pomiar lepkości próbki ulepszone wykrywanie pęcherzy gazu lub cząstek w materiale próbki ulepszone sterowanie temperaturą wyniki pomiarów niezakłócone wpływem czynników zewnętrznych

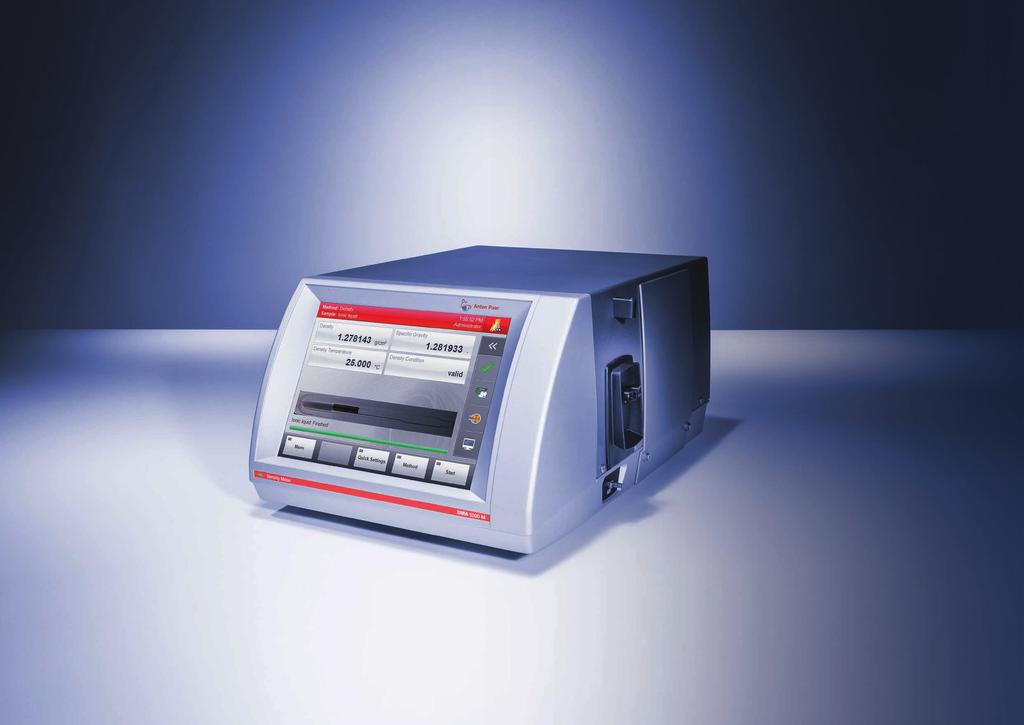

4 Znakomite funkcje znakomite rezultaty Opatentowane rozwiązanie, Pulsed Excitation Method, zapewnia uzyskiwanie najbardziej stabilnych wyników pomiaru gęstości. Podstawą jest głębokie zrozumienie charakterystyki oscylacyjnej, co w skutkuje następującymi udogodnieniami... FillingCheck Automatyczny alarm w przypadku błędu napełniania Wykrywanie pęcherzy gazu lub cząstek w materiale próbki w czasie rzeczywistym Zapewnianie prawidłowego napełniania próbek: zarówno ręcznego, jak i przy użyciu automatycznych systemów próbkowania Korekcja lepkości Automatyczna korekcja lepkości w całym zakresie lepkości próbek Dwukrotnie skuteczniejsza niż dotychczas eliminacja błędów wynikających z lepkości Brak konieczności stosowania wzorców lepkości i regulacji Pomiar lepkości Dodatkowy parametr jakościowy dla płynów newtonowskich Dokładność do 5 % Pomiary lepkości od 10 do 3000 mpa s ThermoBalance Wyeliminowanie wahań spowodowanych przez temperaturę Brak termicznych efektów starzenia się celi pomiarowej Mała wrażliwość na zmiany temperatury i natychmiastowa stabilność temperatury Ekran dotykowy PCAP Jedyny gęstościomierz z ekranem dotykowym PCAP pozwalający na uzyskanie najwyższej dokładności i jednocześnie wyróżnia się wytrzymałością Łatwa obsługa nawet w rękawicach ochronnych Duży ekran 10,4, czytelny na odległość z powodu konfigurowalnej zawartości Zgodność z wymaganiami w zakresie kontroli jakości Pełna zgodność z QM, GMP/GLP oraz z tomem 21 kodeksu przepisów federalnych (CFR), część 11 Ścieżka audytowa Ograniczenie dostępu dla trzech poziomów użytkowników oraz indywidualna administracja grup użytkowników Elektroniczne podpisy i zabezpieczanie eksportowanych danych przed sfałszowaniem Monitorowanie stanu Stabilne wyniki w zmiennych warunkach takich jak wilgotność, temperatura i ciśnienie powietrza Obudowa odporna na uderzenia, zabrudzenia i zachlapania Częsta zmiana użytkowników oraz technik napełniania nie ma wpływu na wyniki pomiarów U-View Wysokiej jakości obraz z celi pomiarowej na ekranie Zapisane obrazy całej podanej próbki Wydruk wyników i obrazów w formie plików PDF Chemicals Korekcja lepkości Monitorowanie stanu FillingCheck U-View ThermoBalance Ekran dotykowy PCAP Zgodność z wymaganiami w zakresie kontroli jakości Funkcje te posiada każdy instrument DMA. Są one powszechnie wykorzystywane z przedstawioną intensywnością.

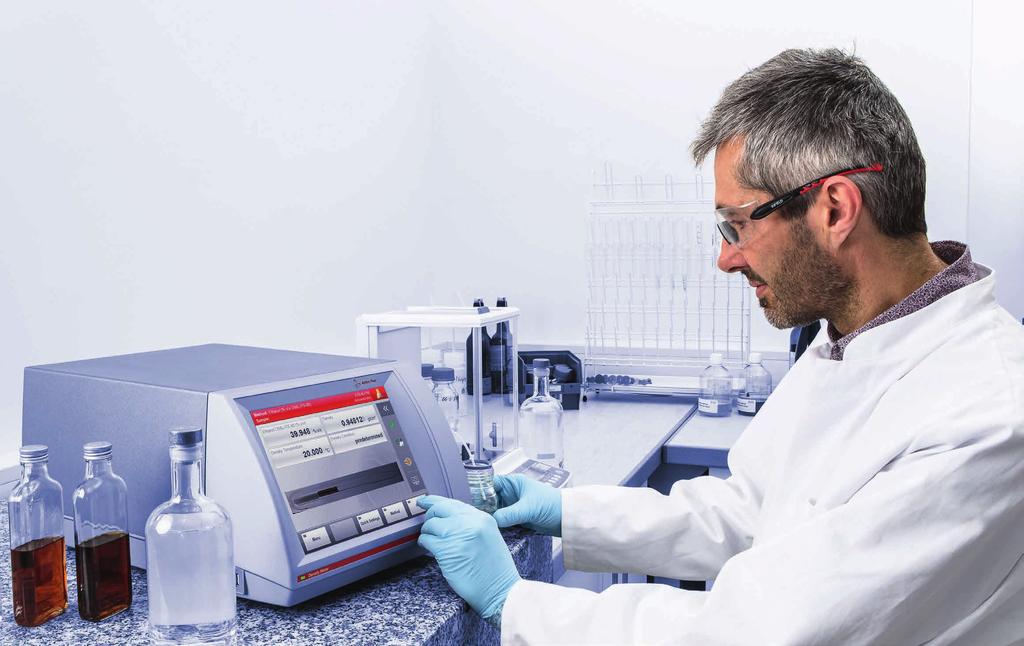

5 DMA podczas pracy Gęstościomierze DMA w ciagu wieloletniej obecności na rynku sprawdziły się w następujących sytuacjach: Chemicals Kontrola jakości przyjmowanego surowca i identyfikacja produktów Monitorowanie procesu Kontrola jakości produktów końcowych R&D: opracowywanie i opisywanie nowych preparatów Kontrola objętości napełniania Każdy z instrumentów DMA nadaje się do użytku w każdej z wymienionych sytuacji. Są one powszechnie wykorzystywane z przedstawioną intensywnością. Urzędy miar, instytuty badawcze, organizacje normalizacyjne i organy nadzoru Organizacje te ustalają wytyczne we wszystkich gałęziach przemysłu w celu zapewnienia porównywalności w ramach handlu międzynarodowego i opodatkowania. to najdokładniejszy gęstościomierz na świecie, stanowiący wyznacznik najnowszych osiągnięć w kwestii pomiarów gęstości, dlatego też jest też jedynym instrumentem wybieranym przez te organizacje.

6 Zastosowania i branże Gęstościomierze DMA znajdują zastosowanie w różnych gałęziach przemysłu na całym świecie. Są nie tylko najczęściej wykorzystywanymi instrumentami w wymienionych poniżej gałęziach przemysłu, ale także sprawdzają się w branżach produkcji nawozów, półprzewodników, oczyszczania ścieków i wielu innych, będących częścią przemysłu chemicznego. Napoje alkoholowe Ekstrakt ( Plato, Balling) i stężenie alkoholu (<0,01 % obj./obj., <0,02 Proof) w piwach, winach, napojach wysokoprocentowych, likierach Stężenie brzeczki w trakcie całego procesu warzenia Normy: AOAC, międzynarodowa OIV, międzynarodowa Oficjalne metody Krajowego Urzędu Skarbowego Japonii (zawartość alkoholu po destylacji) ASBC, TTB (USA) MEBAK, EBC, międzynarodowa Kosmetyki przyjazne dla środowiska Kontrola jakości gotowych kremów i aerozoli Kontrola jakości surowców Normy: zgodność z wymaganiami tomu 21 kodeksu przepisów federalnych (CFR), część 11 cglp/gmp Napoje bezalkoholowe Zawartość cukru (<0,01 Brix, g/l) do kontroli jakości koncentratu syropu i gotowych napojów bezalkoholowych Całkowita zawartość ekstraktu ( Brix) Normy: AOAC, międzynarodowe ICUMSA NBS 113 Preparaty farmaceutyczne Gęstość (g/cm³) ciężar właściwy (25/25 C) roztworów infuzyjnych Gęstość (g/cm 3 ) i ciężar właściwy (25/25 C) surowców wykorzystywanych w produkcji leków Kontrola objętości napełniania aerozoli Normy: 21 CFR część 11 USP 841 cglp/gmp Farmakopea UE USP 1058 GAMP 5 klasa 3 Żywność Gęstość i ciężar właściwy zwierzęcych i roślinnych tłuszczów i olejów Zawartość ekstraktu sosów, past, przypraw i dressingów Gęstość i ciężar właściwy czekolady, melasy, skrobi i bulionu Całkowita zawartość stałych i stałych beztłuszczowych produktów mlecznych Gęstość (g/cm 3 ) i ciężar właściwy (25/25 C) surowców wykorzystywanych w produkcji żywności Normy: ISO Przemysł chemiczny Kontrola jakości surowców ( Baumé, g/cm3, kg/m³) i produktów końcowych Określanie stężenia kwasów i zasad (%w/w, %m/m, mol/l) Normy: ISO 15212, JIS K0061 Branża perfumeryjna Identyfikacja przyjmowanych surowców Kontrola jakości aromatów i substancji końcowych dla przemysłu produkcji napojów, tytoniowego, spożywczego, kosmetycznego i farmaceutycznego Branża paliwowa Kontrola jakości ( API, kg/m³) ropy naftowej, paliw i środków smarnych Kontrola procesu mieszania i jakości surowców i biopaliw końcowych (% obj./obj., Proof, g/cm³) Określanie stężenia (%w/w) produktów ubocznych (kwasy) Pomiary gęstości (kg/m³) gazów Normy: ASTM D1250, D4052, D5002, D5931 DIN 51757, ISO JIS K02249

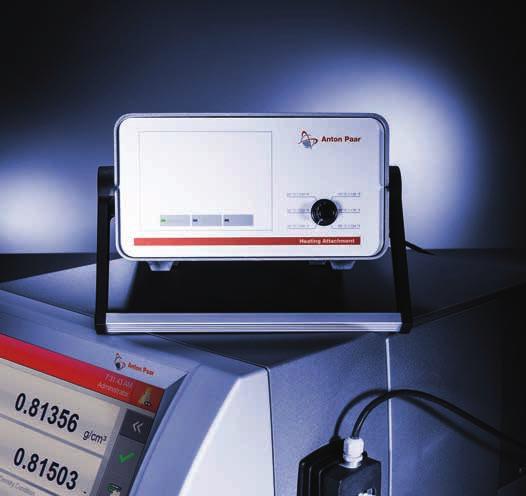

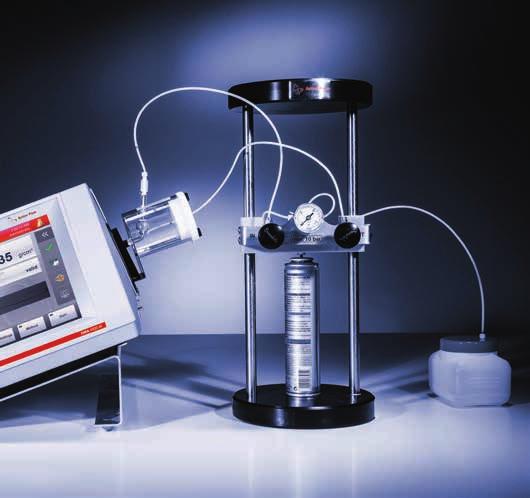

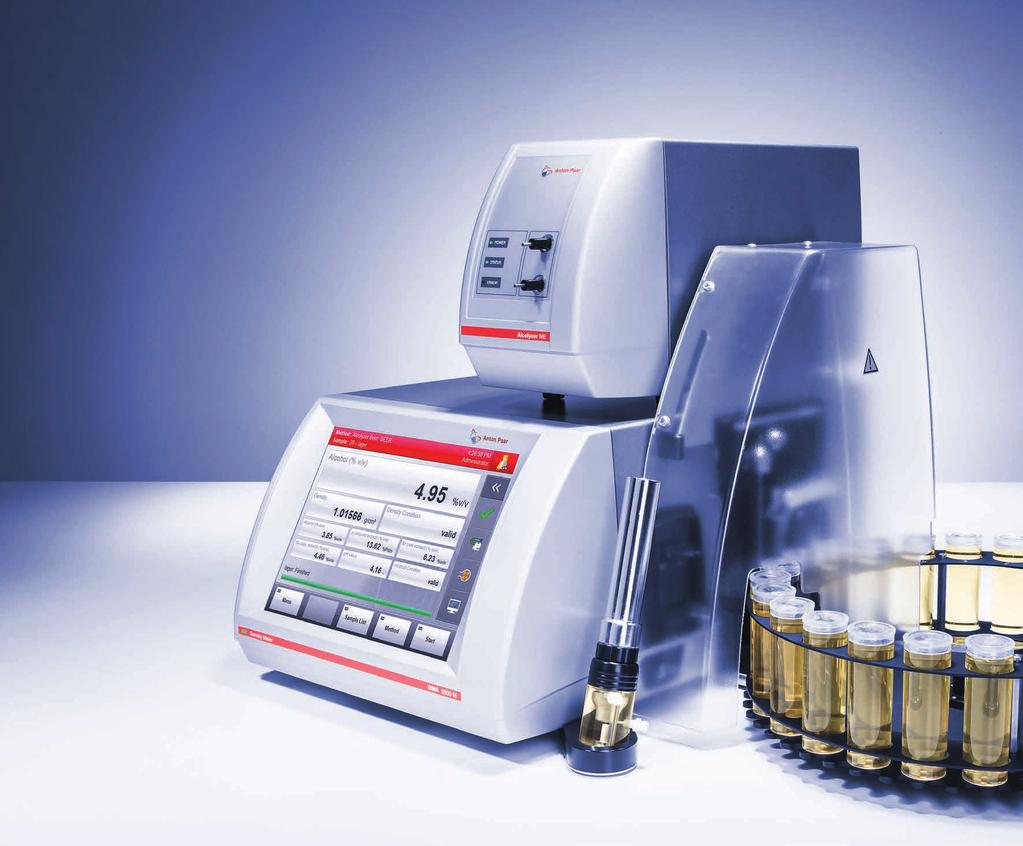

7 Modułowa koncepcja Akcesoria Automatyzacja Podajniki próbek Anton Paar typu Plug and Play są przeznaczone do montowania w gęstościomierzach, co pozwala zaoszczędzić miejsce w laboratorium. Obsługują próbki o lepkościach do 36,000 mpa.s. Wybierz automatyczny podajnik próbek zgodnie z charakterystyką posiadanych próbek, włącz go, a gęstościomierz automatycznie go rozpozna. Możesz polegać na regularnych kontrolach, a opcjonalny czytnik kodów paskowych będzie skanował etykiety. Podczas gdy system dokonuje automatycznych pomiarów dużej liczby próbek, możesz zająć się innymi ważnymi zadaniami. W zależności od charakterystyki próbki, odmiany i przepustowości dostępna jest cała gama podajników próbek o różnym stopniu automatyzacji służących do poprawy wydajności pracy w laboratorium. Rozszerzenia modułowe W zależności od własnych potrzeb wzbogać gęstościomierz,, lub o moduły do pomiarów CO 2, O 2, koloru, zmętnienia, ph, Diet słodzika oraz zawartości alkoholu lub moduły do pomiaru lepkości, skręcalności optycznej albo współczynnika załamania światła. Złącze do aerozoli Za pomocą opcjonalnego złącza do aerozoli można przeprowadzać pomiary cieczy lotnych bezpośrednio w pojemnikach aerozolowych. Podczas podawania próbki do wysoce precyzyjnych instrumentów pozostaje ona pod ciśnieniem, nie tworzą się pęcherze powietrza, zapewnione są także bezpieczne warunki. Wyposażenie nagrzewające Wyposażenie nagrzewające ogrzewa adaptery do napełniania, ułatwiając podawanie wstępnie ogrzanych próbek zazwyczaj występujących w postaci stałej lub o wysokiej lepkości w temperaturze pokojowej, zapewniając ciągłą ich płynność.

8 Parametry techniczne Chemicals Zakres pomiaru Gęstość od 0 do 3 g/cm 3 Temperatura od 0 do 100 C (od +32 do 212 F) Ciśnienie ciśnienie bezwzględne do 10 barów (145 psi) Dokładność* Gęstość 0,0001 g/cm 3 0,00001 g/cm³ 0,00005 g/cm³ (pełen zakres) (0,8-1 g/cm³, C) 0, g/cm³ Temperatura 0,03 C (0,05 F) 0,02 C (0,04 F) 0,01 C (0,02 F) Lepkość dynamiczna ** 10 % 10 % 5 % Powtarzalność (odchylenie standardowe)*** Odtwarzalność odchylenie standardowe*** Rozdzielczość Patenty Cechy Dane techniczne Gęstość 0,00001 g/cm³ 0, g/cm³ 0, g/cm³ Temperatura 0,02 C (0,04 F) 0,01 C (0,02 F) 0,001 C (0,002 F) Gęstość 0,00005 g/cm³ 0,00002 g/cm³ 0, g/cm³ Gęstość 0,0001 g/cm³ 0,00001 g/cm³ 0, g/cm³ Lepkość 0,1 % Temperatura 0,01 C 0,001 C przyznane oczekujące wyróżniające Funkcje specjalne Automatyzacja Modułowość **** Opcjonalne akcesoria AT (B1) AT (B1) AT (A1) U-View, FillingCheck, ThermoBalance, Pełnozakresowa korekcja lepkości Zgodność z wymaganiami w zakresie kontroli jakości, skanowanie temperatury; wbudowany czujnik ciśnienia, monitorowanie stanu Regulacja przy wysokiej lepkości (tylko ) Automatyczne podajniki próbek Pomiary lepkości, ph, Diet, współczynnik załamania światła, zawartość alkoholu, CO 2, O 2, kolor, zmętnienie, skręcalność optyczna Złącze do aerozoli, wyposażenie nagrzewające Typowy czas pomiaru/próbka ***** 30 s 30 s 40 s Minimalna objętość próbki lepkość dynamiczna** Materiały zwilżane Wymiary (dł. szer. wys.) Masa Zasilanie Wyświetlacz Elementy sterujące Interfejsy komunikacyjne Wewnętrzna pamięć około 1 ml od 10 do 3000 mpa s PTFE, szkło borokrzemianowe 495 mm x 330 mm x 230 mm (19,5 cala x 13 cala x 9,1 cala) 22,5 kg (49,6 lbs) AC 100 V do 240 V; 50 do 60 Hz; 190 VA 6,5, ekran dotykowy TFT PCAP, 640 x 480 pikseli Ekran dotykowy, opcjonalna klawiatura, myszka, czytnik kodów kreskowych i sterowanie gestami 4 USB, Ethernet, VGA, CAN, RS wyników pomiarów (pamięć buforowa cykliczna) Usługi Usługa wewnętrznej kalibracji ISO/IEC Firma Anton Paar jest oficjalnie akredytowana do przeprowadzania kalibracji gęstościomierzy zgodnie z normą ISO/IEC Usługi posprzedażowe dopasowane do klienta Udostępniamy klientom dedykowane wsparcie poprzez sieć wykwalifikowanych pracowników technicznych ds. sprzedaży i obsługi. Zespół serwisowy Anton Paar jest zawsze dostępny, wystarczy po prostu zadzwonić. Zapewniamy szkolenia produktowe oraz obsługę techniczną aplikacji, oferujemy także umowy serwisowe, zapewniających wieloletnią żywotność instrumentu. Normy dotyczące gęstości zapewniane przez firmę Anton Paar W firmie Anton Paar są wytwarzane standardy ultraczystej wody. Można je uzyskać na życzenie i zagwarantować wysoką jakość ustawień gęstości. Na życzenie dostępne są standardy gęstości innych cieczy o różnych gęstościach i niepewnościach. Dalsze środki bezpieczeństwa Dostępne są również pakiety kwalifikacji farmaceutycznej, zawierające wszystkie odpowiednie dokumenty służące do kwalifikacji aparatu w firmach farmaceutycznych. Aby zapewnić większe bezpieczeństwo i długoterminową stabilność, można skorzystać z opcjonalnych termometrów MKT 10 (0,01 K) i MKT 50 (0,001 K) MKT 50 służących do przeprowadzania szybkich kontroli temperatury. * w idealnych warunkach i dla niskich gęstości/lepkości ** tylko dla płynów newtonowskich *** zgodnie z normą ISO 5725 **** za wyjątkiem Chemicals ***** po zrównoważeniu temperatury

9 2019 Anton Paar GmbH All rights reserved. Specifications subject to change without notice. XDLIP018PL-D
