1 INSTRUKCJA OBSŁUGI Dalmierz laserowy LRF1 Nr produktu Strona 1 z 6

2 Instrukcja obsługi Dalmierz laserowy LRF1 1. Wstęp Dalmierz laserowy jest przenośnym urządzeniem, łączącym w sobie lornetkę oraz dalmierz. Umożliwia mierzenie odległości do stacjonarnych lub poruszających się powoli obiektów w określonym zakresie oraz do ich jednoczesnego obserwowania. Urządzenie posiada wiele zalet, jak wysoka dokładność, krótki czas pomiaru, niewielkie zużycie energii oraz automatyczne wyłączanie. Energia lasera jest bardzo mała i dlatego nieszkodliwa dla oka. Urządzenie można nakierować na każdy dowolny cel. Urządzenie ma kompaktową budowę, jest dokładne w pomiarach, lekkie i łatwe w obsłudze. Do zasilania energią służy bateria CR2 (3V), która jest łatwo dostępna i prosta w wymianie. Dalmierz laserowy może być wykorzystywany podczas podróży, gry w golfa lub polowania. Jest on pomocnym urządzeniem wszędzie tam, gdzie określone mają zostać odległości. 2. Elementy obsługowe okular przycisk power przycisk mode soczewka czołowa lornetki wyjście lasera kieszonka na baterie laser odbiorczy układ optyczny Rys. 1 Elementy obsługowe dalmierza laserowego Strona 2 z 6

Urządzenie posiada wiele zalet, jak wysoka dokładność, krótki czas pomiaru, niewielkie zużycie energii oraz automatyczne wyłączanie. Energia lasera jest bardzo mała i dlatego nieszkodliwa dla oka.

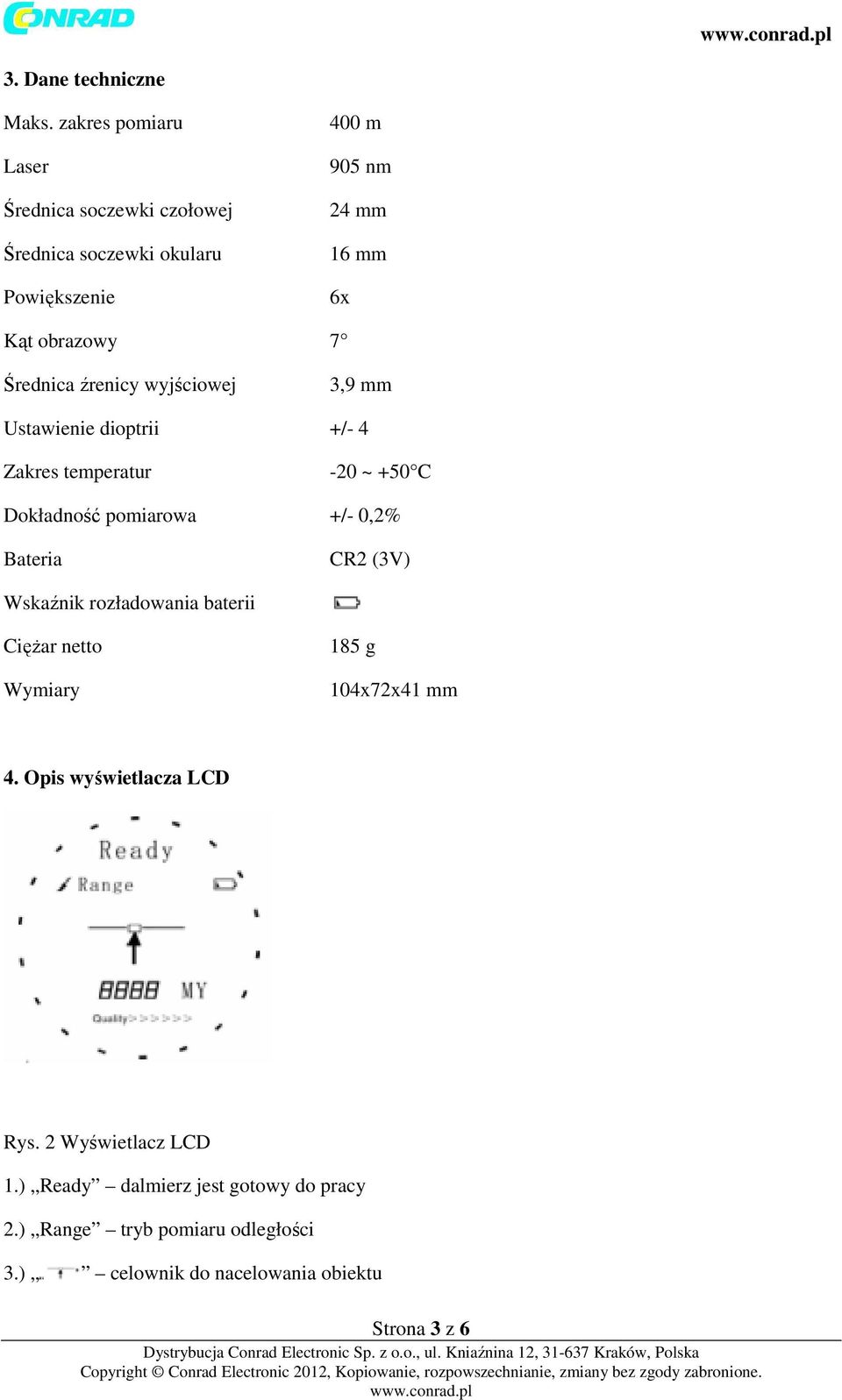

3 3. Dane techniczne Maks. zakres pomiaru Laser Średnica soczewki czołowej Średnica soczewki okularu Powiększenie 400 m 905 nm 24 mm 16 mm 6x Kąt obrazowy 7 Średnica źrenicy wyjściowej 3,9 mm Ustawienie dioptrii +/- 4 Zakres temperatur -20 ~ +50 C Dokładność pomiarowa +/- 0,2% Bateria CR2 (3V) Wskaźnik rozładowania baterii Ciężar netto Wymiary 185 g 104x72x41 mm 4. Opis wyświetlacza LCD Rys. 2 Wyświetlacz LCD 1.) Ready dalmierz jest gotowy do pracy 2.) Range tryb pomiaru odległości 3.) celownik do nacelowania obiektu Strona 3 z 6

Średnica źrenicy wyjściowej 3,9 mm Ustawienie dioptrii +/- 4 Zakres temperatur -20 ~ +50 C Dokładność pomiarowa +/- 0,2% Bateria CR2

4 4.) wskaźnik emisji lasera 5.) 8888 wskaźnik odległości, w przypadku nieudanego pomiaru pojawią się 4 kreski ) M / Y wskazywanie w metrach lub jardach 7.) Quality >>>>> jakość pomiaru odległości 8.) - ostrzeżenie przed rozładowaną baterią 5. Obsługa laserowego dalmierza 5.1 Regulacja optyczna Obracać pokrętłem służącym do ustawiania dioptrii, aż obraz będzie wyraźny. 5.2 Start Laserowy dalomierz posiada 2 przyciski: Przycisk POWER oraz przycisk MODE. Aby włączyć urządzenie nacisnąć przycisk POWER przez ok. 1 sekundę. Wyświetlacz LCD został przedstawiony na rysunku 3 : Rys Sposób działania Po naciśnięciu przycisku POWER pojawi się wyświetlacz. Nacelować wybrany obiekt i nacisnąć krótko przycisk POWER. Dane dotyczące odległości zostaną wyświetlone w dolnej połowie wyświetlacza. Jeśli przycisk POWER zostanie przytrzymany w pozycji wciśniętej, odbywać się będzie ciągły pomiar, a dane na wyświetlaczu LCD będą na bieżąco aktualizowane. Po puszczeniu przycisku POWER proces pomiaru zostanie przerwany, a wskaźnik powróci do stanu początkowego. Jeśli laser jest aktywny to miga wskaźnik. Jeśli współczynnik odbicia wybranego celu jest za mały, na wyświetlaczu pojawi się Symbol Quality >>>>> w dolnej części wyświetlacza Strona 4 z 6

1 Regulacja optyczna Obracać pokrętłem służącym do ustawiania dioptrii, aż obraz będzie wyraźny. 5.2 Start Laserowy dalomierz posiada 2 przyciski: Przycisk POWER oraz przycisk MODE.

5 wskazuje na udany pomiar i jego jakość. Ilość strzałek >>>> wyraża współczynnik odbicia obiektu. Sześć symboli oznacza optymalny współczynnik. Na rysunku 4 przedstawiono wyświetlacz: Rys Zmiana jednostki długości Symbole M oraz Y oznaczają metry oraz jardy. Podczas pomiaru można przełączać pomiędzy tymi jednostkami długości poprzez dłuższe przytrzymanie przycisku MODE. 5.5 Automatyczne wyłączanie Jeśli urządzenie będzie nieaktywne przez około 20 sekund, to wyłączy się automatycznie. 5.6 Ostrzeżenie przed rozładowaniem baterii Jeśli pojawi się symbol, to bateria jest rozładowania i powinna zostać wymieniona. 6. Uwagi 6.1 Odległość pomiarowa urządzenia zależy w dużej mierze od właściwości obiektu, współczynnika odbicia promienia lasera oraz panujących warunków pogodowych. Zasadniczo najlepszych wyników można się spodziewać przy ładnej pogodzie, gładkim, dużym i jasnym obiekcie, który laser trafia prostopadle. 6.2 Jeśli pojawi się symbol, to bateria jest rozładowania i powinna zostać niezwłocznie wymieniona. Inaczej błędy pomiarowe będą większe. Jeśli urządzenie nie będzie używane przez dłuższy czas, zaleca się, aby wyjąc baterię. 6.3 Podczas użytkowania należy unikać dotykania powierzchni lasera oraz uszkodzenia powłoki optycznej. 6.4 Urządzenie zostało wzorcowane i dostrojone za pomocą wysoce precyzyjnych przyrządów. Dlatego nie wolno go nigdy otwierać. Strona 5 z 6

5 Automatyczne wyłączanie Jeśli urządzenie będzie nieaktywne przez około 20 sekund, to wyłączy się automatycznie. 5.

6 6.5 Jeśli układ optyczny jest brudny, należy ostrożnie oczyścić soczewkę za pomocą załączonej do zestawu ściereczki. Aby uniknąć uszkodzeniu powierzchni, prosimy nie używać innych środków pomocniczych. 6.6 Należy unikać oddziaływania zewnętrznej siły, ekstremalnych wysokich temperatur oraz wilgoci. 6.7 Przechowywać urządzenie w chłodnym, wolnym od kurzu i suchym miejscu. Należy chronić je przed ekstremalnymi zmianami temperatur oraz przed bezpośrednim nasłonecznieniem. 6.8 W przypadku uszkodzenia urządzenia prosimy wysłać je do autoryzowanego warsztatu naprawczego. Nigdy nie należy samodzielnie rozkładać urządzenia. 7. Zakres dostawy Oznaczenie Ilość LRF 1 1 Torba ze szlufką na pasek 1 Opakowanie 1 Pasek 1 Torebka plastikowa 1 Instrukcja 1 Wkładka osuszająca 1 Ściereczka do czyszczenia 1 Strona 6 z 6

Należy chronić je przed ekstremalnymi zmianami temperatur oraz przed bezpośrednim nasłonecznieniem. 6.8 W przypadku uszkodzenia urządzenia prosimy wysłać je do autoryzowanego warsztatu naprawczego.
