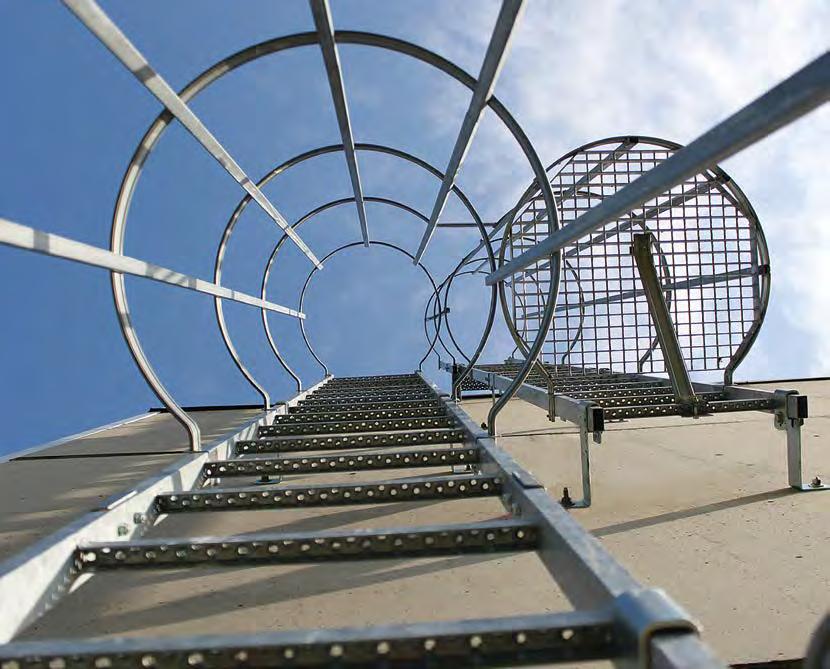

1 Systemy drabin, pomostów i rusztowań Drabiny mocowane na stałe 01

2 Portret Przedsiebiorstwa KRAUSE-Werk GmbH & Co. KG Kierując się mottem: Bezpiecznie i pomysłowo! od ponad stu lat KRAUSE oznacza tradycję w dziedzinie produkcji i sprzedaży systemów drabin i rusztowań. W tym czasie nasze dynamicznie rosnące przedsiębiorstwo rozwinęło się tworząc grupę przedsiębiorstw działających na rynku międzynarodowym. Po prostu oferujemy więcej....kompetencji w zakresie produktu! + + schodki + + drabiny ze szczeblami i stopniami + + rusztowania jezdne + + schody + + pomosty + + konstrukcje specjalne...kompetencji w zakresie serwisu! + + profesjonalne i kompleksowe doradztwo techniczne + + kontrole bezpieczeństwa drabin i rusztowań jezdnych + + szkolenia w zakresie produktu + + seminaria pozwalające uzyskać kwalifikacje dla osób upoważnionych do kontroli drabin, schodków i rusztowań jezdnych w zakładzie pracy + + wsparcie marketingowe Sprawdzona jakosć od KRAUSE bezpiecznie i pomysłowo! Ustalamy nowe kryteria w zakresie funkcjonalności, bezpieczeństwa i ergonomiczności oraz kładziemy szczególny nacisk na innowacyjność i praktykę użytkowania nazwa KRAUSE symbolizuje wysoką jakość wyposażenia umożliwającego pracę na wysokości. Produkty KRAUSE poddawane są w naszym własnym laboratorium najsurowszym badaniom pod względem jakości i bezpieczeństwa. Testy i certyfikaty niezależnych akredytowanych jednostek badawczych potwierdzają jakość naszych produktów. Krajowe i międzynarodowe patenty, prawa autorskie i wyróżnienia to efekt wdrażania naszych własnych projektów, będących jednym z istotnych aspektów filozofii naszej firmy. EN 1004 DIN DIN DIN EN ISO

3 Charakterystyka drabin pionowych KRAUSE S. 4 Dokumentacja do przetargu S. 4 Przewodnik w konfiguracji drabin pionowych KRAUSE S. 6 Drabiny pionowe zgodne z normą DIN Wykonanie stal alu Drabiny mocowane na stałe do budynków i budowli S. 8 Drabiny pionowe jednociągowe do 10 m S. 10 S. 12 Konfigurator S. 11 S. 13 Drabiny wielociągowe od 10 m grupa użytkowników B+C S. 14 S. 16 Konfigurator S. 15 S. 17 Drabiny wielociągowe od 10 m grupa użytkowników A S. 18 S. 20 Konfigurator S. 19 S. 21 Drabiny pionowe zgodne z normą DIN Wykonanie stal alu Drabiny ewakuacyjne mocowane na stałe do budynków S. 22 Drabiny jednociągowe do 10 m S. 24 S. 26 Konfigurator S. 25 S. 27 Drabiny wielociągowe od 10 m S. 28 S. 30 Konfigurator S. 29 S. 31 Drabiny pionowe zgodne z normą DIN EN ISO Wykonanie stal alu Drabiny pionowe mocowane na stałe do maszyn i urządzeń S. 32 Drabiny jednociągowe do 10 m S. 34 S. 36 Konfigurator S. 35 S. 37 Drabiny wielociągowe od 10 m S. 38 S. 40 Konfigurator S. 39 S. 41 Elementy systemu Elementy drabin S. 42 Zejścia / Przejścia / Płyty fundamentowe S. 43 Kotwy mocujące S. 44 Termiczne uchwyty do izolacji S. 46 System kosza ochronnego S. 50 System ochrony przed upadkiem do drabin pionowych S. 52 Konfigurator systemu ochronnego przed upadkiem do drabin pionowych S. 53 Pomost podstawowy / Pomost dodatkowy S. 54 Drabiny ewakuacyjne / Płyta blokująca S. 55 Drabiny szybowe S. 56 Wyposażenie pomocnicze S. 57 System ochrony przed upadkiem do drabin szybowych S. 58 Konfigurator systemu ochronnego przed upadkiem do drabin szybowych S. 59 3

4 Po prostu wiecej wydajnosci z systemem drabin pionowych Dzięki zastosowaniu systemu elementów możliwa jest ekonomiczna konfiguracja Państwa indywidualnej drabiny pionowej z uwzględnieniem statyki i wszelkich norm. Wszystkie elementy systemu są dopasowane do siebie w sposób umożliwiający elastyczne konfigurowanie, przez co zbyteczne są drogie konstrukcje specjalne. Ekskluzywnie w KRAUSE: Wszystkie konfiguracje standardowe zawierają wymagane elementy systemu! KRAUSE - Innowacyjny produkt + + zapobiega rozpraszaniu ciepła / stracie ciepła na zewnątrz IsoMont System Mocowanie ścienne z tworzywa sztucznego do kotew mocujących 0,059 W/K 0,0091 W/K Z kotwą mocującą ze stali = silna utrata ciepła na zewnątrz Z IsoMonto-mocowaniem ściennym z tworzywa sztucznego= brak utraty ciepła na zewnątrz Swiatowa nowośæ Więcej informacji o systemie IsoMont na str. 32 Dokumentację przetargową znajdą Państwo na: 4

5 Panstwa korzysci w skrócie: Zawarte w zestawie + + śruby z V4A nasmarowane + + skompletowane Materiał mocujacy Zalety systemu KRAUSE + + nierdzewiejący system śrub + + niezacierające się śruby + + jednoznaczne przyporządkowanie systemu mocującego, umożliwiające szybki, bezpośredni i prosty montaż bez konieczności montażu wstępnego 2 Mocowanie kotwy do drabiny + + tylko jedna śruba na stronę + + szybki i wydajny montaż duży wybór + + indywidualnie dopasowane do podłoża i odstępu od ściany Kotwy mocujące 4 5 System kosza ochronnego Konfigurator drabin A pałąk zabezpieczający + + śruby w komplecie umożliwiają szybki montaż + + możliwość montażu do dowolnego miejsca na podłużnicy drabiny B podpora zabezpieczająca + + zintegrowany kanał śrubowy umożliwia szybki i różnoraki montaż do pałąka zabezpieczającego + + wstępnie zmontowane łączniki pałąków + + możliwość indywidualnego dopasowania długości + + nie wymagane dodatkowe uchwyty + + konfiguratory umożliwiają zestawienie prowidłowych produktów z uwzglednieniem norm oraz grup użytkowników + + uwzgędnienie wszystkich czynników do poprawnej konfiguracji systemu Przykładowe zastosowanie System kosza chronnego: Wszystkie pałąki zabezpieczające (odstęp między pałąkami nie może być mniejszy niż 0,8 m) mogą być zamontowane wcześniej. Następnie należy zamontować podpory względnie je wsunąć i dokręcić. Zaleta systemu KRAUSE: Krótszy czas montażu i niskie koszty. 5

6 Przewodnik w konfiguracji DIN : 2009 Drabiny mocowane na stałe do budynków i budowli Zakres zastosowania: Prace konserwacyjne i porządkowe w/na budynkach; przy kominach obowiązują odrębne przepisy dot.mocowania systemu i ochrony przed upadkiem Według której normy DIN : 2009 Drabiny pionowe od str. 8 Którzy użytkownicy będą korzystać z drabiny? Użytkownik A Osoba bez doświadczenia (np. osoba prywatna, dozorca) Użytkownik B Osoby z niewielkim doświadczeniem (np. w użytkowaniu kosza ochronnego) Użytkownik C Osoby doświadczone (np. kominiarze, monterzy anten, wyspecjalizowani monterzy) Ochrona przed upadkiem Kosz ochronny Szyna ochrony przed upadkiem szyna ochrony szyna ochrony kosz ochronny kosz ochronny kosz ochronny przed upadkiem przed upadkiem > 5 m nie możliwa szyna ochrony przed upadkiem > 5 m > 5 m > 5 m > 5 m Max długość użytkowa <= 25 m <= 50 m <= 50 m Maxmalna wysokość pierwszego i kolejnych ciagów <= 10 m <= 10 m <= 10 m Podesty spoczynkowe Max długość użytkowa (DU) Max odstęp między podestami spoczynkowymi(omp) > 10 m DU <= 6 m OMP > 10 m DU <= 10 m OMP > 10 m DU <= 10 m OMP <= 50 m DU niewymagany jeśli istnieje na górze >= 50 m DU <= 25 m OMP Prace z ryzykiem upadku z wysokości wymagane badanie specjalistyczne wymagane wymagane wymagane wymagane Podczas montażu wszystkich elementów drabin pionowych z kołkami dopuszczone jest mocowanie wyłącznie za pomocą dopuszczonych przez nadzór budowlany systemu kołków. Firma monterska względnie zleceniodawca jest zobligowany do skontrolowania podłoża. W przypadku wątpliwości należy powołać specjalistę ds. planowania kostrukcji nośnych lub producenta kołków. 6

7 drabin pionowych według norm DIN : 2004 Drabiny ewakuacyjne Zakres zastosowania: Drabiny ewakuacyjne są elementami budynku/budowli stanowiącymi drogę ewakuacyjną w czasie zagrożenia życia. Zasadniczo powinny umożliwiać samodzielną ewakuację DIN EN ISO : 2004 Drabiny pionowe mocowane na stałe do maszyn i urządzeń Zakres zastosowania: Dostęp do maszyn i urządzeń należy skonfigurować ciąg drabin? DIN : 2004 Drabiny ewakuacyjne od str. 16 DIN EN ISO : 2004 Stały dostęp do maszyn i urządzeń od str. 22 kosz ochronny szyna ochrony przed upadkiem kosz ochronny szyna ochrony przed upadkiem > 5 m nie możliwa > 3 m > 3 m <= 10 m <= 10 m DU 10 m > 10 m DU im 6 m <= 6 m OMP <= 6 m OMP i Zaleca się włączyć w planowanie drabiny mocowanej na stałe odpowiednie organy tak szybko jak to możliwe wymagany wymagany Podczas montażu wszystkich elementów drabin pionowych z kołkami dopuszczone jest mocowanie wyłącznie za pomocą dopuszczonych przez nadzór budowlany systemu kołków. Firma monterska względnie zleceniodawca jest zobligowany do skontrolowania podłoża. W przypadku wątpliwości należy powołać specjalistę ds. planowania kostrukcji nośnych lub producenta kołków. 7

8 Drabiny pionowe zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN Drabiny mocowane na stałe do budynków i budowli Zakres zastosowania + + prace konserwacyjne i porządkowe w/na budynkach + + przy kominach obowiązują odrębne przepisy dot.mocowania systemu i ochrony przed upadkiem na zapytanie prześlemy Państwu szczegółowe informacje DIN Planowanie i użytkowanie Grupa użytkowników (GU) A = osoby bez doświadczenia w użytkowaniu kosza ochronnego (np. osoby prywatne, dozorca budynku itd.) Grupa użytkowników (GU) B = osoby z niewielkim doświadczeniem w użytkowaniu drabin pionowych (np. niewykwalifikowani do pracy na wysokościach monterzy itp.) Grupa użytkowników (GU) C = osoby z doświadczeniem (np. kominiarze, monterzy anten itp.) po badaniach lekarskich potwierdzających zdolność do pracy na wysokościach, wyraźnie przeszkoleni w zakresie korzystania z systemu ochrony przed upadkiem i regularnie szkoleni Wysokość pojedyńczych ciągów drabin między podestami spoczynkowymi zależy od przeznaczenia dla danej grupy użytkowników. Drabiny jednociągowe Drabiny wielociągowe min mm min mm max. 500 mm max. 10 m dla GU B+C max. 6 m dla GU A min mm max. 800 mm min mm max. 500 mm Wysokość 5-10 m max. 800 mm max mm max. 10 m dla GU B+C max. 6 m dla GU A min mm do GK szczebla min mm max mm mm do DK kosza ochronnego mm mm mm (1. szczebel) max. 500 mm mm OK = Górna krawędź DK = Dolna krawędź max. 500 mm 8 Drabiny pionowe wg DIN

9 WAŻNE! Należy przestrzegać nastepujących wytycznych: Poziom zejścia + Górna krawędź i ewentualnie stopień zejścia muszą leżeć na poziomie zejścia Górna krawędź szczebla Powierzchnia zejścia DIN Wielkość szczeliny przy zejściu + Jeśli szczelina przy zejściu jest większa niż 75 mm, należy ją zmniejszyć montując stopień zejścia Maksymalna długość + Od wysokości 10 m należy stosować konstrukcje wielociągowe (ciągi przesunięte względem siebie), maksymalna długość ciągu nie może przekraczać 10 m Kosz ochronny + Od wysokości 3 m wymagane są pałąki ochronne zabezpieczające przed upadkiem. Boczne pomosty + Przy bocznych pomostach można zastosować wyższe drabiny. Pomost przejściowy składany + Jeśli z przyczyn technicznych nie można zastosować drabin wielociągowych, możliwa jest instalacja drabiny jednociągowej ponad 10 m wysokości. Pomost przejściowy można wówczas zastąpić pomostem składanym. Drabiny pionowe wg DIN

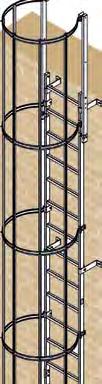

10 Stal DIN Drabina pionowa jednociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN do max wysokości wejścia 10 m wraz z koszem ochronnym, wymaganym od wysokości 3 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 6,44 m Str. 43 Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Poręcze zejścia + z uchwytami Barierka zabezpieczająca ,44 m Przejście Str. Przejście Stopień zejścia Str. Gł. w mm IsoMont System Str. Długość w mm Blachy odprowadzające wodę + różnorodne wykonanie Kotwy mocujące + różnorodny materiał Płyta blokująca Str Uchwyt Płyta fundamentowa Str. Wysokość w mm Wysokość do ok. m 6,44 4,76 5,60 7,28 8,40 9,52 Długość drabiny wraz z poręczami zejścia ok. m 7,54 5,86 6,70 8,38 9,50 10,62 stal ocynkowana P P P P P P 1 Belka zejścia Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwa sztywna (odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Drabiny pionowe wg DIN

11 Konfigurator: Drabina pionowa, jednociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym, max do 10 m wysokości Stal Stal Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie DIN Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę do kotwy standardowej Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane, ze stopą 200 x 200 mm) Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm Kotwa do wspornika Kotwa do wspornika mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotew GFK Ilość Kotwa sztywna w kszłacie litery U 150 mm Kotwa sztywna w kszłacie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Podest podstawowy Podest podstawowy x mm Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Dodatkowa barierka Podest dodatkowy Podest dodatkowy 500 x mm Podest dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyt 400 mm Uchwyt 600 mm Płyta fundamentowa Płyta fundamentowa W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe wg DIN

12 Aluminium DIN Drabina pionowa, jednociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN do max 10 m wysokości wraz z koszem ochronnym, wymaganym od wysokości 3 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 6,44 m Str. 43 Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Poręcze zejścia + z uchwytami Barierka zabezpieczająca ,44 m Przejście Str. Przejście Stopień zejścia Str. Gł. w mm IsoMont System Str. Długość w mm Blachy odprowadzające wodę + różnorodne wykonanie Kotwy mocujące + różnorodny materiał Płyta blokująca Str Uchwyt Płyta fundamentowa Str. Wysokość w mm Wysokość do ok. m 6,44 4,76 5,60 7,28 8,40 9,52 Długość drabiny wraz z poręczami zejścia ok. m 7,54 5,86 6,70 8,38 9,50 10,62 aluminium P P P P P P 1 Belka zejścia Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwa sztywna (odległość 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Drabiny pionowe wg DIN

13 Konfigurator: Drabina pionowa, jednociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym do max 10 m wysokości Firma: Wysokość: Alu Aluminium Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie DIN Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę Kotwa sztywna w kształcie litery U 150 mm Kotwa sztywna w kształcie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane ze stopą 200 x 200 mm) Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania z GFK Kotwa mm do mocowania z GFK Kotwa mm do mocowania z GFK Kotwa mm do mocowania z GFK Blacha odprowadzająca wodę do kotwy z GFK System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Pomost podstawowy Pomost podstawowy x mm Dodatkowa barierka Pomost dodatkowy Pomost dodatkowy 500 x mm Pomost dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyty 400 mm Uchwyty 600 mm Płyta fundamentowa Płyta fundamentowa Notatki Ilość W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe wg DIN

14 Stal DIN Drabina pionowa, wielociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym, grupa użytkowników B+C (osoby doświadczone) = max dł. drabin w ciągu 10 m Kofiguracja standardowa Zabezpieczajace elementy systemu dostępne wszystkie element systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Przykładowa wysokość wejścia 11,76 m Str ,76 m Poręcze zejścia + z uchwytami Przejście Str. Przejście IsoMont System Str. Długość w mm Barierka zabezpieczająca Stopień zejścia Str. Gł. w mm Blachy odprowadzające wodę + różnorodne wykonanie 15 - Kotwy mocujące + różnorodny materiał Płyta blokująca Str Uchwyt Płyta fundamentowa Str. Wysokość w mm Wysokość do ok. m 11,76 10,64 12,60 13,44 14,28 15,12 15,96 17,08 17,92 18,76 Długość drabiny wraz z poręczami zejścia ok. m 12,86 11,74 13,70 14,54 15,38 16,22 17,06 18,18 19,02 19,86 stal ocynkowana P P P P P P P P P P 1 Belka zejścia Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwa sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Pałąk zabezpieczający ¾ Podest przejściowy Łącznik pałąka ¾ Drabiny pionowe wg DIN

15 Konfigurator: Drabina pionowa, wielociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym, grupa użytkowników B + C (osoby doświadczone) = max długość ciągu drabin 10 m Stal Stal Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie DIN Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę do kotwy standardowej Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane, ze stopą 200 x 200 mm) Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm Kotwa do wspornika Kotwa do wspornika mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotew GFK Ilość Kotwa sztywna w kszłacie litery U 150 mm Kotwa sztywna w kszłacie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Podest podstawowy Podest podstawowy x mm Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Dodatkowa barierka Podest dodatkowy Podest dodatkowy 500 x mm Podest dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyt 400 mm Uchwyt 600 mm Płyta fundamentowa Płyta fundamentowa W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe wg DIN

16 Aluminium DIN Drabina pionowa, wielociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym, grupa użytkowników B+C (osoby doświadczone) = max długość drabin w ciągu 10 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 11,76 m Str ,76 m Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Poręcze zejścia + z uchwytami Przejście Str. Przejście IsoMont System Str. Długość w mm Barierka zabezpieczająca Stopień zejścia Str. Gł. w mm Blachy odprowadzające wodę + różnorodne wykonanie 17 - Kotwy mocujące + różnorodny materiał Płyta blokująca Str Uchwyt Płyta fundamentowa Str. Wysokość w mm Wysokość wejścia do ok. m 11,76 10,64 12,60 13,44 14,28 15,12 15,96 17,08 17,92 18,76 Długość drabiny wraz z poręczami zejścia ok. m 12,86 11,74 13,70 14,54 15,38 16,22 17,06 18,18 19,02 19,86 aluminium P P P P P P P P P P 1 Belka zejścia Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwa sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Pałąk zabezpieczający ¾ Podest przejściowy Łącznik pałąka ¾ Drabiny pionowe wg DIN

17 Konfigurator: Drabina pionowa, wielociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym, grupa użtkowników B + C (osoby doświadczone) = max długość ciągu drabin 10 m Firma: Wysokość: Alu Aluminium Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie DIN Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę Kotwa sztywna w kształcie litery U 150 mm Kotwa sztywna w kształcie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane ze stopą 200 x 200 mm) Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotwy GFK System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Pomost podstawowy Pomost podstawowy x mm Dodatkowa barierka Pomost dodatkowy Pomost dodatkowy 500 x mm Pomost dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyty 400 mm Uchwyty 600 mm Płyta fundamentowa Płyta fundamentowa Notatki Ilość W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe wg DIN

18 Stal DIN Drabina pionowa, wielociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym, grupa użytkowników A (osoby bez doświadczenia) = max długość ciągu drabin 6 m Kofiguracja standardowa Zabezpieczajace elementy systemu dostępne wszystkie element systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Przykładowa wysokość wejścia 10,92 m Str. 43 Poręcze zejścia + z uchwytami Barierka zabezpieczająca ,92 m Przejście Stopień zejścia Str. Przejście Str. Gł. w mm IsoMont System Str. Długość w mm Blachy odprowadzające wodę + różnorodne wykonanie 19 - Kotwy mocujące + różnorodny materiał Płyta blokująca Str. 45 Uchwyt Płyta fundamentowa Str. Wysokość w mm Wysokość wejścia do ok. m 10,92 11,76 13,16 14,00 15,12 15,96 16,80 17,64 18,76 Długość drabiny wraz z poręczami zejścia ok. m 12,02 12,86 14,26 15,10 16,22 17,06 17,90 18,74 19,86 stal ocynkowana P P P P P P P P P 1 Belka zejścia Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwa sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Pałąk zabezpieczający ¾ Podest przejściowy Łącznik pałąka ¾ Drabiny pionowe wg DIN

19 Konfigurator: Drabina pionowa, wielociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym, grupa użytkowników A (osoby bez doświadczenia) = max długość ciągu drabin 6 m Stal Stal Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie DIN Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę do kotwy standardowej Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane, ze stopą 200 x 200 mm) Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm Kotwa do wspornika Kotwa do wspornika mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotew GFK Ilość Kotwa sztywna w kszłacie litery U 150 mm Kotwa sztywna w kszłacie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Podest podstawowy Podest podstawowy x mm Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Dodatkowa barierka Podest dodatkowy Podest dodatkowy 500 x mm Podest dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyt 400 mm Uchwyt 600 mm Płyta fundamentowa Płyta fundamentowa W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe wg DIN

20 Aluminium DIN Drabina pionowa, wielociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym,grupa użytkowników A (osoby bez doświadczenia) = max długość ciągu drabin 6 m Kofiguracja standardowa Zabezpieczajace elementy systemu dostępne wszystkie element systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Przykładowa wysokość wejścia 10,92 m Str. 43 Poręcze zejścia + z uchwytami Barierka zabezpieczająca ,92 m Przejście Stopień zejścia Str. Przejście Str. Gł. w mm IsoMont System Str. Długość w mm Blachy odprowadzające wodę + różnorodne wykonanie 21 - Kotwy mocujące + różnorodny materiał Płyta blokująca Str. 45 Uchwyt Płyta fundamentowa Str. Wysokość w mm Wysokość wejścia do ok. m 10,92 11,76 13,16 14,00 15,12 15,96 16,80 17,64 18,76 Długość drabiny wraz z poręczami zejścia ok. m 12,02 12,86 14,26 15,10 16,22 17,06 17,90 18,74 19,86 aluminium P P P P P P P P P 1 Belka zejścia Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwa sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Pałąk zabezpieczający ¾ Podest przejściowy Łącznik pałąka ¾ Drabiny pionowe wg DIN

21 Konfigurator: Drabina pionowa, wielociągowa zgodna z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym, grupa użytkowników A (osoby niedoświadczone) = max długość drabin w ciągu 6 m Firma: Wysokość: Alu Aluminium Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie DIN Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę Kotwa sztywna w kształcie litery U 150 mm Kotwa sztywna w kształcie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane ze stopą 200 x 200 mm) Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotwy GFK System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Pomost podstawowy Pomost podstawowy x mm Dodatkowa barierka Pomost dodatkowy Pomost dodatkowy 500 x mm Pomost dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyty 400 mm Uchwyty 600 mm Płyta fundamentowa Płyta fundamentowa Notatki Ilość W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe wg DIN

22 Drabiny pionowe zgodne z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN Drabiny ewakuacyjne mocowane na stałe do budynków Zakres zastosowania Drabiny ewakuacyjne są elementami budynku/budowli stanowiącymi drogę ewakuacyjną w czasie zagrożenia. Zasadniczo drabiny ewakuacyjne powinny umożliwiać samodzielną ewakuację. Planowanie i użytkowanie Przy planowaniu zaleca się zasięgnięcie opinii służb ratownictwa pożarowego. Przy zagrożeniu upadkiem z wysokości 1 m wymagane są poręcze wejścia/zejścia. DIN Drabina jednociągowa Drabina wielociągowa min mm min mm min mm max. 500 mm max. 10,0 m min mm max. 800 mm max. 500 mm Wysokość 5-10 m max. 800 mm max mm max. 10,0 m min mm do GK szczebla min mm max mm mm do DK pałąka zabezpieczającego mm mm max. 500 mm GK = Górna krawędź DK = Dolna krawędź max. 500 mm 22 Drabiny pionowe wg DIN

23 WAŻNE! Należy przestrzegać następujących wytycznych: Poziom zejścia + Górna krawędź i ewentualnie stopień zejścia muszą leżeć na poziomie zejścia Górna krawędź szczebla Powierzchnia zejścia Wielkość szczeliny przy zejściu + Jeśli szczelina przy zejściu jest większa niż 75 mm, należy ją zmniejszyć montując stopień zejścia Maksymalna długość + Od wysokości 10 m należy stosować konstrukcje wielociągowe (ciągi przesunięte względem siebie), maksymalna długość ciągu nie może przekraczać 10 m DIN Kosz ochronny + Od wysokości 3 m wymagane są pałąki ochronne zabezpieczające przed upadkiem. Boczne pomosty + Przy bocznych pomostach można zastosować wyższe drabiny. Poręcze zejs` cia, zakrzywione Zgodnie z normą DIN przy wejściu/zejściu należy zastosować zakrzywione poręcze zejścia o głębokości poręczy 500 mm. Drabina awaryjna + automatyczne odblokowanie drabiny na górze + odległość pałąka od podłoża max 3 m + techniczne dane na str. 55 Drabiny pionowe wg DIN

24 Drabina pionowa, jednociągowa zgodna z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN do max wysokości 10 m wraz z koszem ochronnym, wymaganym od wysokości 3 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 5,60 m Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Barierka zabezpieczająca Przejście Stal Str Str. Gł. w mm DIN ,60 m Stopień zejścia Str. Gł. w mm IsoMont System Str. Długość w mm Blachy odprowadzające wodę + różnorodne wykonanie Kotwy mocujące + różnorodny materiał Uchwyt Płyta fundamentowa Str. Wysokość w mm Str. 45 Wysokość wejścia do ok. m 5,60 4,76 6,44 7,28 8,40 9,52 Długość drabiny wraz z poręczami zejścia ok. m 6,70 5,86 7,54 8,38 9,50 10,62 stal ocynkowana P P P P P P 1 Poręcz zejścia Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwy sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Drabiny pionowe wg DIN

25 Konfigurator: Drabina pionowa, jednociągowa zgodna z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN do max wysokości wejścia 10 m wraz z koszem ochronnym, wymaganym od wysokości 3 m Stal Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie Stal Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę do kotwy standardowej Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane, ze stopą 200 x 200 mm) Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm Kotwa do wspornika Kotwa do wspornika mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotew GFK Ilość DIN Kotwa sztywna w kszłacie litery U 150 mm Kotwa sztywna w kszłacie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Podest podstawowy Podest podstawowy x mm Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Dodatkowa barierka Podest dodatkowy Podest dodatkowy 500 x mm Podest dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyt 400 mm Uchwyt 600 mm Płyta fundamentowa Płyta fundamentowa W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe wg DIN

26 Aluminium DIN Drabina pionowa, jednociągowa zgodna z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN do max wysokości 10 m wraz z koszem ochronnym, wymaganym od wysokości 3 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 5,60 m Str ,60 m Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Barierka zabezpieczająca Stopień zejścia Str. Gł. w mm Przejście Str. Gł. w mm IsoMont System Str. Długość w mm Blachy odprowadzające wodę + różnorodne wykonanie Kotwy mocujące + różnorodny materiał Uchwyt Płyta fundamentowa Str. Wysokość w mm Str. 45 Wysokość wejścia do ok. m 5,60 4,76 6,44 7,28 8,40 9,52 Długość drabiny wraz z poręczami zejścia ok. m 6,70 5,86 7,54 8,38 9,50 10,62 stal ocynkowana P P P P P P 1 Poręcz zejścia Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwy sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Drabiny pionowe wg DIN

27 Konfigurator: Drabina pionowa, jednociągowa zgodna z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN do max wysokości wejścia 10 m wraz z koszem ochronnym, wymaganym od 3 m Alu Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie Aluminium Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa mocująca sztywna 200 mm Blacha odprowadzająca wodę Kotwa sztywna w kształcie litery U 150 mm Kotwa sztywna w kształcie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Kotwa murowa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane ze stopą 200 x 200 mm) Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotew GFK System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Pomost podstawowy Pomost podstawowy x mm Dodatkowa barierka Pomost dodatkowy Pomost dodatkowy 500 x mm Pomost dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyty 400 mm Uchwyty 600 mm Płyta fundamentowa Płyta fundamentowa Notatki Ilość W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl DIN Drabiny pionowe wg DIN

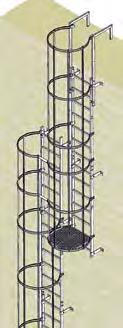

28 Stal DIN Drabina pionowa, wielociągowa zgodna z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym i drabiną awaryjną do max wysokości wejścia 10 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 11,76 m Str ,76 m Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Barierka zabezpieczająca Stopień zejścia Str. Gł. w mm Blachy odprowadzające wodę + różnorodne wykonanie Przejście Str. Gł. w mm IsoMont System Str. Długość w mm Kotwy mocujące + różnorodny materiał Uchwyt Płyta fundamentowa Str. 45 Str. Wysokość w mm Wysokość wejścia do ok. m 11,76 10,64 12,60 13,44 14,28 15,12 15,96 17,08 17,92 18,76 Długość drabiny wraz z poręczami zejścia ok. m 12,86 11,74 13,70 14,54 15,38 16,22 17,06 18,18 19,02 19,86 stal ocynkowana P P P P P P P P P P 1 Poręcz zejścia Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwy sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Pałąk zabezpieczający ¾ Podest przejściowy Łącznik pałąka ¾ Drabiny pionowe wg DIN

29 Konfigurator: Drabina pionowa, wielociągowa zgodna z Rozporządzeniem Ministra Infrastruktury z dn oraz normą DIN z koszem ochronnym i drabiną awaryjną = max długość drabin w ciągu 10 m Stal Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie Stal Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę do kotwy standardowej Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane, ze stopą 200 x 200 mm) Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm Kotwa do wspornika Kotwa do wspornika mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotew GFK Ilość DIN Kotwa sztywna w kszłacie litery U 150 mm Kotwa sztywna w kszłacie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Podest podstawowy Podest podstawowy x mm Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Dodatkowa barierka Podest dodatkowy Podest dodatkowy 500 x mm Podest dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyt 400 mm Uchwyt 600 mm Płyta fundamentowa Płyta fundamentowa W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe wg DIN

30 Aluminium DIN Drabina pionowa, wielociągowa zgodnie z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym i drabiną awaryjną do wysokości wejścia powyżej 10 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 11,76 m Str ,76 m Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Barierka zabezpieczająca Stopień zejścia Str. Gł. w mm Blachy odprowadzające wodę + różnorodne wykonanie Przejście Str. Gł. w mm IsoMont System Str. Długość w mm Kotwy mocujące + różnorodny materiał Uchwyt Płyta fundamentowa Str. 45 Str. Wysokość w mm Wysokość wejścia do ok. m 11,76 10,64 12,60 13,44 14,28 15,12 15,96 17,08 17,92 18,76 Długość drabiny wraz z poręczami zejścia ok. m 12,86 11,74 13,70 14,54 15,38 16,22 17,06 18,18 19,02 19,86 stal ocynkowana P P P P P P P P P P 1 Poręcz zejścia Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwy sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Pałąk zabezpieczający ¾ Podest przejściowy Łącznik pałąka ¾ Drabiny pionowe wg DIN

31 Konfigurator: Drabina pionowa, wielociągowa zgodna z Rozporządzeniem Ministra Infrastruktury z dn oraz DIN z koszem ochronnym i drabiną awaryjną = do max wysokości wejścia 10 m Alu Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie Aluminium Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę Kotwa sztywna w kształcie litery U 150 mm Kotwa sztywna w kształcie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Kotwa murowa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane ze stopą 200 x 200 mm) Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotew GFK System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Pomost podstawowy Pomost podstawowy x mm Dodatkowa barierka Pomost dodatkowy Pomost dodatkowy 500 x mm Pomost dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyty 400 mm Uchwyty 600 mm Płyta fundamentowa Płyta fundamentowa Notatki Ilość W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl DIN Drabiny pionowe wg DIN

32 Drabiny pionowe zgodne z normą DIN EN ISO Drabiny pionowe mocowane na stałe do maszyn i urządzen` Zakres zastosowania Dostęp do maszyn i urządzeń Planowanie i użytkowanie Drabiny pionowe mocowane do maszyn i urządzeń umożliwiają dostęp przy wykonywaniu prac serwisowych i kontrolnych, jak też napraw i prac porządkowych. Drabiny pionowe jednociągowe Drabiny pionowe wielociągowe DIN min mm min mm max. 500 mm max. 6,0 m min mm max mm min mm max. 500 mm Wysokość 3-10 m max mm max mm max. 6,0 m min mm do GK szczebla min mm max mm mm do DK kosza ochronnego mm mm mm mm max. 500 mm max. 500 mm GK = Górna kraędź DK = Dolna krawędź 32 Drabiny pionowe wg DIN

33 WAŻNE! Należy przestrzegać następujących wytycznych: Poziom zejścia + Górna krawędź i ewentualnie stopień zejścia muszą leżeć na poziomie zejścia Górna krawędź szczebla Powierzchnia zejścia Wielkość szczeliny przy zejściu + Jeśli szczelina przy zejściu jest większa niż 75 mm, należy ją zmniejszyć montując stopień zejścia Maksymalna długość + Od wysokości 10 m należy stosować konstrukcje wielociągowe (ciągi przesunięte względem siebie), maksymalna długość ciągu nie może przekraczać 10 m DIN Kosz ochronny + Od wysokości 3 m wymagane są pałąki ochronne zabezpieczające przed upadkiem. Boczne pomosty + Przy bocznych pomostach można zastosować wyższe drabiny. Barierka zabezpieczająca + zgodna z normą DIN EN ISO wymagana jest przy wyjściu. Drabiny pionowe wg DIN

34 Drabina pionowa, jednociągowa zgodna z normą DIN EN ISO do wysokości wejścia max 10 m wraz z koszem ochronnym, wymaganym od wysokości 3 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 5,60 m Str. 43 5,60 m Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Poręcze zejścia + z uchwytami Przejście Barierka zabezpieczająca Stopień zejścia Stal Str. Przejście Str. Gł. w mm DIN IsoMont System Str. Długość w mm Blachy odprowadzające wodę + różnorodne wykonanie 35 - Kotwy mocujące + różnorodny materiał Płyta blokująca Str. 45 Uchwyt Płyta fundamentowa Str. Wysokość w mm Wysokość wejścia do ok. m 5,60 4,76 6,44 7,28 8,40 9,52 Długość drabiny wraz z poręczami zejścia ok. m 6,70 5,86 7,54 8,38 9,50 10,62 stal ocynkowana Belka zejścia Barierka zabezpieczająca Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwa sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Drabiny pionowe wg DIN

35 Konfigurator: Drabina pionowa, jednociągowa zgodna z normą DIN EN ISO do wysokości wejścia max 10 m wraz z koszem ochronnym, wymaganym od wysokości 3 m Stal Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę do kotwy standardowej Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane, ze stopą 200 x 200 mm) Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm Kotwy do wspornika Kotwa do wspornika mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotwy GFK Ilość Stal DIN Kotwa sztywna w kszłacie litery U 150 mm Kotwa sztywna w kszłacie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Podest podstawowy Podest podstawowy x mm Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Dodatkowa barierka Podest dodatkowy Podest dodatkowy 500 x mm Podest dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyt 400 mm Uchwyt 600 mm Płyta fundamentowa Płyta fundamentowa W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe wg DIN

36 Aluminium Drabina pionowa, jednociągowa zgodna z normą DIN EN ISO do wysokości wejścia max 10 m wraz z koszem ochronnym, wymaganym od wysokości 3 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 5,60 m Str ,60 m Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Poręcze zejścia + z uchwytami Przejście Str. Przejście Barierka zabezpieczająca Stopień zejścia Str. Gł. w mm DIN IsoMont System Str. Długość w mm Blachy odprowadzające wodę + różnorodne wykonanie 37 - Kotwy mocujące + różnorodny materiał Płyta blokująca Str. 45 Uchwyt Płyta fundamentowa Str. Wysokość w mm Wysokość wejścia do ok. m 5,60 4,76 6,44 7,28 8,40 9,52 Długość drabiny wraz z poręczami zejścia ok. m 6,70 5,86 7,54 8,38 9,50 10,62 stal ocynkowana Belka zejścia Barierka zabezpieczająca Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwa sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Drabiny pionowe wg DIN

37 Konfigurator: Drabina pionowa, jednociągowa zgodna z normą DIN EN ISO do wysokości wejścia max 10 m wraz z koszem ochronnym, wymaganym od wysokości 3 m Alu Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę Kotwa sztywna w kształcie litery U 150 mm Kotwa sztywna w kształcie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Kotwa sztywna 500 mm Blacha odprowadząca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane ze stopą 200 x 200 mm) Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotew GFK System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Pomost podstawowy Pomost podstawowy x mm Dodatkowa barierka Pomost dodatkowy Pomost dodatkowy 500 x mm Pomost dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyty 400 mm Uchwyty 600 mm Płyta fundamentowa Płyta fundamentowa Notatki Ilość W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Aluminium DIN Drabiny pionowe wg DIN

38 Drabina pionowa, wielociągowa zgodna z normą DIN EN ISO z koszem ochronnym, od wysokości wejścia 10 m, max długość drabin w jednym ciągu 6 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 11,76 m Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Poręcze zejścia + z uchwytami Barierka zabezpieczająca Stal Str ,76 m Przejście Str. Przejście 43 Sz = Sz = Sz = Stopień zejścia Str. Gł. w mm DIN IsoMont System Str. Długość w mm Kotwy mocujące + różnorodny materiał Blachy odprowadzające wodę + różnorodne wykonanie 39 - Płyta blokująca Str. 45 Uchwyt Płyta fundamentowa Str. Wysokość w mm Wysokość wejścia do ok. m 11,76 10,92 13,16 14,00 15,12 15,96 16,80 17,64 18,76 Długość drabiny wraz z poręczami zejścia ok. m 12,86 12,02 14,26 15,10 16,22 17,06 17,90 18,74 19,86 stal ocynkowana Belka zejścia Barierka zabezpieczająca Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwy mocujące sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Pałąk zabezpieczający ¾ Podest przejściowy Łącznik pałąka ¾ Drabiny pionowe wg DIN

39 Konfigurator: Drabina pionowa, wielociągowa zgodna z normą DIN EN ISO wraz z koszem ochronnym, wymaganym od wysokości wejscia 3 m, max długość drabin w jednym ciągu 6 m Stal Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę do kotwy standardowej Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane, ze stopą 200 x 200 mm) Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Kotwy regulowane mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm Kotwy mocujące do wspornika Kotwa do wspornika mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotew GFK Ilość Stal DIN Kotwa sztywna w kszłacie litery U 150 mm Kotwa sztywna w kszłacie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Podest przejściowy Pomost przejściowy składany Barierka zabezpieczająca Podest podstawowy Podest podstawowy x mm Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Dodatkowa barierka Podest dodatkowy Podest dodatkowy 500 x mm Podest dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyt 400 mm Uchwyt 600 mm Płyta fundamentowa Płyta fundamentowa W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe wg DIN

40 Drabina pionowa, wielociągowa zgodna z normą DIN EN ISO z koszem ochronnym, od wysokości wejścia 10 m, max długość drabin w jednym ciągu 6 m Kofiguracja standardowa dostępne wszystkie element systemu Przykładowa wysokość wejścia 11,76 m Zabezpieczajace elementy systemu spełniające określone wymagania norm; wszelkie informacje na podanych stronach Poręcze zejścia + z uchwytami Barierka zabezpieczająca Aluminium Str ,76 m Przejście Str. Przejście Stopień zejścia Str. Gł. w mm DIN IsoMont System Str. Długość w mm Kotwy mocujące + różnorodny materiał Blachy odprowadzające wodę + różnorodne wykonanie 41 - Płyta blokująca Str. 45 Uchwyt Płyta fundamentowa Str. Wysokość w mm Wysokość wejścia do ok. m 11,76 10,92 13,16 14,00 15,12 15,96 16,80 17,64 18,76 Długość drabiny wraz z poręczami zejścia ok. m 12,86 12,02 14,26 15,10 16,22 17,06 17,90 18,74 19,86 stal ocynkowana Belka zejścia Barierka zabezpieczająca Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin pionowych Kotwy mocujące sztywna (Odstęp 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, mm Pałąk zabezpieczający ¾ Podest przejściowy Łącznik pałąka ¾ Drabiny pionowe wg DIN

41 Konfigurator: Drabina pionowa, wielociągowa zgodna z normą DIN EN ISO wraz z koszem ochronnym, wymaganym od wysokości wejscia 3 m, max długość drabin w jednym ciągu 6 m Alu Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie Wyjście Belka zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Poręcz zejścia (zamawiać po 1 szt. na prawą i lewą stronę) Przejście Stopień zejścia 150 mm Stopień zejścia 200 mm Stopień zejścia 250 mm Stopień zejścia 300 mm Przejście 450 mm Przejście 750 mm Przejście 900 mm Elementy drabin Element drabiny 0,84 m Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Łącznik drabin Łącznik drabin długi mm Kotwy mocujące (sztywne) Kotwa sztywna 200 mm Blacha odprowadzająca wodę Kotwa sztywna w kształcie litery U 150 mm Kotwa sztywna w kształcie litery U 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery U Kotwa sztywna w kształcie litery V 150 mm Kotwa sztywna w kształcie litery V 200 mm Blacha odprowadzająca wodę do kotwy w kształcie litery V Kotwa sztywna 500 mm Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane) Kotwa regulowana standardowa Blacha odprowadzająca wodę do kotwy standardowej Kotwy mocujące (regulowane ze stopą 120 x 120 mm) Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Kotwa regulowana mm Ilość Blacha odprowadzająca wodę do stopy 120 x 120 mm Kotwy mocujące (regulowane ze stopą 200 x 200 mm) Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Kotwa regulowana mm z dużą stopą Blacha odprowadzająca wodę do stopy 200 x 200 mm System IsoMont (izolacja termiczna) GFK-mocowanie ścienne z tworzywa sztucznego mm GFK-mocowanie ścienne z tworzywa sztucznego mm Kotwy do mocowania ściennego GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Kotwa mm do mocowania GFK Blacha odprowadzająca wodę do kotew GFK System kosza ochronnego Pałąk zabezpieczający Ø 700 mm Pałąk zabezpieczający ¾ Podpora zabezpieczająca mm Łącznik pałąka ¾ Podest przejściowy Pomost przejściowy składany Barierka zabezpieczjąca Pomost podstawowy Pomost podstawowy x mm Dodatkowa barierka Pomost dodatkowy Pomost dodatkowy 500 x mm Pomost dodatkowy x mm Drabina ewakuacyjna Drabina ewakuacyjna Płyta blokująca Płyta blokująca Uchwyty Uchwyty 400 mm Uchwyty 600 mm Płyta fundamentowa Płyta fundamentowa Notatki Ilość W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Aluminium DIN Drabiny pionowe wg DIN

42 140 dół Długość 140 Drabiny pionowe Elementy systemu Elementy drabin / ączniki drabin Materiał aluminium stal ocynkowana Odstęp między szczeblami 280 mm Podłużnice drabin 64 mm x 25 mm 50 x 25 mm Zewnętrzna szerokość drabiny 500 mm Szczeble 28 mm x 28 mm ryflowane 25 x 30 mm Profil U z dziurami Wewnętrzna szerokość drabiny 450 mm Elementy Element drabiny 0,84 m + 3 szczeble + do przejścia nad attyką Wymiary drabiny: Informacja o montażu łacznika: Wykonanie Waga w kg stal ocynkowana 4, aluminium 1, Element drabiny 1,96 m + 7 szczeble Wykonanie Waga w kg stal ocynkowana 10, aluminium 3, Elementy systemu Element drabiny 2,80 m + 10 szczeble Wykonanie Waga w kg stal ocynkowana 14, aluminium 5, Element drabiny 3,64 m + 13 szczeble Wykonanie Waga w kg stal ocynkowana 19, aluminium 6, (a) 25 Łącznik drabin + Długość 100 mm Wykonanie Waga w kg stal ocynkowana 0, dla aluminium 0, Łącznik drabin długi + Długość mm + do wzmocnienia elementów drabin w przypadku, gdy z powodów konstrukcyjnych (wbrew normie) odstęp kotew ściennych jest większy niż 2 m i Na jedno połączenie drabin należy zastosować 2 szt. Wykonanie Waga w kg stal ocynkowana 2, dla aluminium 2, Drabiny pionowe Elementy systemu 01

43 Drabiny pionowe Elementy systemu Zejścia / Przejścia / Płyty fundamentowe Belka zejs` cia + Dolne mocowanie można w sposób dowolny zamontować do podłużnicy drabiny i Zamawiać po 1 szt. na prawą i lewą stronę Wykonanie Waga w kg stal ocynkowana 3, dla aluminium 3, Poręcz zejs` cia + Dolne mocowanie można w sposób dowolny zamontować do podłużnicy drabiny i Zamawiać po 1 szt. na prawą i lewą stronę Wykonanie Waga w kg stal ocynkowana 6, dla aluminium 6, cia + do redukcji szczeliny przy wyjściu pomiędzy drabiną a ścianą + wymiary ok. 540 x [ mm] + stopień z dziurami Należy dobierać głębokość stopnia zejścia (150, 200, 250, 300 mm) do wybranych kotew mocujących. Odstęp od powierzchni zejścia nie może przekraczać 75 mm Stopien` zejs` Rozmiar szczeliny max 75 Górny szczebel musi być na jednym poziomie co powierzchnia zejścia. min. 150 Rozmiar szczeliny w mm Wykonanie Waga w kg 150 5, , stal ocynkowana 250 9, , min. 200 (właśnie DIN ISO ) cie + kratka ze stali ocynkowanej + do zastosowania przy przejściu nad attyką + obustronne mocowanie do drabiny + max grubość krawędzi attyki oraz odległość drabiny przy obu stronach attyki dają wymaganą głębokość przejścia (nie przekraczać wskazanej przez normę min. odległości szczebli mm ) + należy zamawiać dodatkowo do attyki drabinę o długości 840 mm do 900 mm Można zrezygnować z mocowania drabiny kończącej się na dachu jeśli np. i drabina jest przytwierdzona do podłoża za pomocą płyt fundamentowych. Przy wysokości zejścia do 380 mm można zrezygnować z drabiny a płyty fundamentowe można przykręcić bezpośrednio do podłużnic przejścia nad attyką. Przejs` Elementy systemu Głębokość w mm Wykonanie Waga w kg , kratka stalowa 40, , , dla aluminium 40, , Płyta fundamentowa + do mocowania drabiny pionowej do podłoża x 120 mm, otwory Ø 15 mm Podłużnicę drabiny należy przykręcić do dłuższego trzona płyty o długości 235 mm. Materiał mocujący we własnym zakresie. Instrukcja montażu: Wykonanie Waga w kg stal ocynkowana 1, aluminium 0, Uchwyty + w miejscach zejścia jako dodatkowa pomoc przy zejściu + do montażu przy zejściach ewakuacyjnych jako ułatwienie przejścia nad murem podokiennym Zalecany montaż zawsze w parach. i Długość w mm Waga w kg 400 1, , Drabiny pionowe Elementy systemu 01 43

44 Drabiny pionowe Elementy systemu Kotwy do mocowania ściennego na betonie, murze i stali + Minimalny odstęp środka szczebla od gzymsu ściany 150 mm! + Należy zwrócić uwagę na siły zakotwienia mocowań z instrukcji tabeli obciążeń + Należy zastosować kotwy z dużą stopą w przypadku konieczności większych odstępów między wierceniami + Kotwy dostępne do długości 500 mm (ze wspornikiem) lub 400 mm (bez wspornika). Inne długości dostępne na zamówienie. + W celu dobrania materiału mocującego kotew do podłoża ściennego należy zasięgać opini specjalisty Zalety systemu KRAUSE: + Wszystkie śruby V4A ze stali; już skompletowane + Przy regulowanych kotwach ściennych istnieje możliwość dowolnej regulacji odstępu od ściany + Podłużne otwory na śruby umożliwiają późniejsze dopasowanie odstępu między śrubami >150 mm Odstęp od ściany Kotwy mocujące, stal ocynkowana / Ø wiercenie 15 mm Odstęp od ściany Foto Waga w kg Odstęp między wierceniami w mm Stopa w mm , Elementy systemu mm regulowana , mm sztywna stal ocynkowana dla aluminium stal ocynkowana dla aluminium 2,9 2, , mm regulowana , Drabiny pionowe Elementy systemu 01

45 350 Drabiny pionowe Elementy systemu Kotwy do mocowania ściennego na betonie, murze i stali Kotwy mocujące stal ocynkowana / Ø wiercenie 15 mm Nr kat Foto Waga w kg Odstęp między wierceniami w mm Stopa w mm , mm stal ocynkowana dla aluminium stal ocynkowana dla aluminium 3,2 2, mm , mm , Elementy systemu , , mm , stal ocynkowana mm dla aluminium 4, mm stal ocynkowana 16, Drabiny pionowe Elementy systemu 01 45

46 Drabiny pionowe Elementy systemu IsoMont GFK Mocowanie ścienne z tworzywa sztucznego do elewacji i izolacji cieplnej System Kotwy mocujące do montażu na scianach zewnętrznych budunków muszą być stabilnie zakotwiczone w ściane, w sposób umożliwiający skuteczne uniesienie przewidzianego obciążenia. Mocowania ze stali przewodzą ciepło, które przechodzi przez izolacje cieplną. W skutek czego tworzy się para wodna i pleśń. Tworzywo sztuczne wzmacniane włóknem szklanym (GFK) posiada ograniczona zdolność przewodnictwa ciepła i udaremnia powstawanie wody kondensacyjnej oraz pleśni. Złącze śrubowe ze stali szlachetnej bez kontaktu ze ścianą Mocowanie ścienne z ograniczoną zdolnością przewodnictwa ciepła wewnątrz izolacji cieplnej Kotwa ścienna widoczna na tynku Elementy systemu NOWOŚĆ! GFK Tworzywo sztuczne wzmacniane włóknem szklanym dopuszczone przez nadzór budowlany Materiał: stal cynkowana ogniowo Obszerna nakładka ścienna Płytka stalowa ocynkowna z wierceniem Ø 15 mm ogniowo z wyciętym gwintem M 12 Kątownik łączący wstępnie zamontowany W zestawie osłonki do usuniecia po odbytych pracach elewacyjnych Punkt mocujący, gwint M 12 Regulowana długość dopasowywalna do grubości warstwy izolacyjnej Mocowanie do ściany za pomocą zwykłych kołów spełniających wymogi prawa statyki 46 Drabiny pionowe Elementy systemu 01

47 IsoMont-GFK- Mocowanie ścienne z tworzywa sztucznego do elewacji i izolacji cieplnej System Mocowanie ścienne systemu IsoMont jest wysoce wytrzymałe podbnie jak kotwy stalowe. Jednak tworzywo sztuczne w dużo mniejszym stopniu przewodzi ciepło. Dzięki czemu właściwości termoizolacyjne ocieplenia pozostają zachowane w pełnym wymiarze. Mocowanie IsoMont jest absolutnie sztywne. Udźwiga obciążenie, nie wyginając się przy tym. Z powodzeniem zastępuje długie śruby kotwicowe, które pod wpływem czynników atmosferycznych takich jak silny wiatr ruszają się w warstwie izolacyjnej, przyczyniając się do powstawania lejkowatych uszkodzeń. Dzięki systemowi IsoMont izolacja oraz tynk pozostaja bez szwanku. Woda nie wnika w ogóle w izolację. Najważniejsze właściwości izolacyjne są utrzymane długoterminowo. Tworzywo sztuczne wzmacniane włóknem szklanym (GFK) posiada mniej niż 1/100 zdolności przewodzenia ciepła od stali. W związku z tym elementy z tworzywa sztucznego nie prowadzą do niebezpiecznej utraty ciepła wewnątrz izolacji cieplnej. Prezentacja przebiegu temperatury przy równej grubości warstwy izolacyjnej 0,059 W/K Drabiny pionowe z kotwami stalowymi Kotwa stalowa przewodzi ciepło bez przeszkód. Elementy systemu 0,0091 W/K Drabiny pionowe z systemem IsoMont Ciepło nie jest przewodzone; nie dochodzi do utraty ciepła Drabiny pionowe Elementy systemu 01 47

48 Drabiny pionowe Elementy systemu IsoMont-GFK-mocowanie ścienne z tworzywa sztucznego System Zakres regulacji mm i System IsoMont można dowolnie dostosowywać do różnych grubości warstw izolacyjnych ponadto może być on zastosowany w różnoraki sposób, m.in. przy drabinach pionowych, balkonach, zewnętrznych barierkach, francuskich balkonach, schodach zewnętrznych, kominach, antenach oraz rusztowaniach. Zakres regulacji mm Elementy systemu Różnorodne zastososowanie 48 Drabiny pionowe Elementy systemu 01

49 Drabiny pionowe Elementy systemu IsoMont-GFK-mocowanie ścienne z tworzywa sztucznego System Mocowanie ścienne z tworzywa sztucznego Foto Waga w kg Odstęp między wierceniami w mm Stopa w mm mm , mm , Kotwy mocujące do IsoMont mocowania ściennego z tworzywa sztucznego mm , mm , mm , Elementy systemu mm , i Śruby do mocowania ściennego z tworzywa sztucznego zawarte w zestawie. Drabiny pionowe Elementy systemu 01 49

50 Drabiny pionowe Elementy systemu System kosza ochronnego Kosz ochronny jednociągowy Kosz ochronny wielociągowy Barierka zabezpieczająca wg normy DIN EN ISO Elementy systemu Pałąk zabezpieczający ¾ / Łącznik pałąka ¾ / Podest przejściowy / Pomost przejściowy składany / Podpora zabezpieczająca mm / Pałąk zabezpieczający 700 mm / Drabiny pionowe Elementy systemu 01

51 Drabiny pionowe Elementy systemu System kosza ochronnego Pałąk zabezpieczający ø 700 mm Podpora zabezpieczająca mm Wykonanie Waga w kg stal ocynkowana 2, aluminium 0, Zalety systemu KRAUSE: Śruby V4A zamontowane na pałąku zabezpieczającym oraz tylko jedna śruba na podłużnicę drabiny umożliwiają bardzo szybki montaż kosza ochronnego. Wykonanie Waga w kg stal ocynkowana 2, aluminium 1, Zalety systemu KRAUSE: Proste wsuwanie podpory do pałąka podczas montażu. Długość podpory regulowana dzięki zastosowaniu stalowego łącznika (1 sztuka na podporę w zestawie). Pałąk zabezpieczający ¾ Łącznik pałaka ¾ + łączy dwa pałąki zabezpieczające ¾ Wykonanie Waga w kg stal ocynkowana 1, aluminium 0, Zalety systemu KRAUSE: Śruby V4A zamontowane na pałąku zabezpieczającym oraz tylko jedna śruba na podłużnicę drabiny umożliwiają bardzo szybki montaż kosza ochronnego. Wykonanie Waga w kg stal ocynkowana 0, aluminium 0, Zalety systemu KRAUSE: Szybkie zamknięcie luk w koszu ochronnym w konfiguracjach z pomostami przejściowymi. Elementy systemu Pomost przejs` ciowy składany + Podest spoczynkowy w drabinach pionowych jednociągowych x 350 mm + Zintegrowany w dodatkowym pałąku ochronym (w zestawie pałąk) + Możliwość zamykania na kłódkę (brak w zestawie) Wykonanie Waga w kg stal ocynkowana 9, dla aluminium 9, Zalety systemu KRAUSE: Wskazany do montażu w przypadku braku możliwości montażu drabiny wielociągowej. Barierka + Odpowiadająca normie DIN EN ISO Wykonanie Waga w kg stal ocynkowana 3, Zalety systemu KRAUSE: Barierka samozamykająca się przymocowana do belek zejścia. Wszystkie części w zestawie. Szybki montaż. Podest przejs` ciowy + Krata stalowa przyspawana do pałąka + Podpiera się na szczeblu położonym poniżej Informacja o montażu Wykonanie Waga w kg Wszystkie śruby w zestawie V4A są już natłuszczone, co chroni je przed zacieraniem. stal ocynkowana 18, dla aluminium 18, Zalety systemu KRAUSE: Bardzo szybki montaż podestów spoczynkowych z zamontowanymi śrubami do podpór zabezpieczających w drabinach wielociągowych. Podparcie na leżącym poniżej szczeblu drabiny. i Drabiny pionowe Elementy systemu 01 51

52 Drabiny pionowe Elementy systemu System ochrony przed upadkiem Szyna ochrony przed upadkiem z łącznikiem Wykonanie Długość w m Waga w kg stal ocynkowana stal szlachetna V4A 1,40 4, ,96 5, ,80 8, ,64 10, ,40 4, ,96 5, ,80 8, ,64 10, Zalety systemu KRAUSE: Bardzo krótka wysokość spadania do momentu zaczepienia w szynie. Szyna z regulacją przez co możliwy montaż na różnych drabinach. Odpowiada normie EN 361. Mocowanie szyny do szczebla drabiny + do montażu szyny ochrony przed upadkiem do drabiny + mocować w odstępach 1,68 m, przy mniejszych konstrukcjach wymagane minimalnie 4 punkty mocujące Wykonanie Gł. szczebla stal ocynkowana mm stal szlachetna V4A mm dla aluminium 28 x 28 mm Elementy systemu Blokada szyny + do zastosowania jako blokada do klamry zabezpieczającej w celu uniknięcia przypadkowemu wyśliźnięciu się z szyny Wykonanie Funkcja sztywna stal szlachetna V4A przesuwna Klamra zabezpieczająca + z karabińczykiem i ognioodporną klamrą ze stali szlachetnej + zapadka wykonana ze stali + amortyzacja upadku jest ograniczona przy upadku do 3,7 kn (6 kn jest dopuszczalne wg normy) + 10 wytrzymałych kółek umożliwa łatwe przejeżdżanie po szynie Waga w kg 0, Zalety systemu KRAUSE: Ekstremalnie łatwo działająca klamra; sprawdzona wg EN 353 cz. 1. Wchodzenie i schodzenie możliwe bez zabezpieczenia na plecy. Szelki bezpieczen` stwa + zgodne z DIN EN 361 i DIN EN z odpornych na rozerwanie taśm nylonowych + poszerzona część tylna + uchwyty na obszar bioder i brzucha Podest spoczynkowy składany + musi zostać zainstalowany na wysokości wejścia powyżej 10m + jest przykręcony od tyłu do szyny ochrony przed upadkiem Waga w kg 1, Zalety systemu KRAUSE: Lekkie wykonanie z taśm nylonowych odpornych na rozerwanie; indywidualnie regulowane. Wykonanie Waga w kg stal ocynkowana 4, stal szlachetna V4A 4, Zalety systemu KRAUSE: Możliwość instalacji niezależnie od systemu drabin. Moduł wyjs` cia + przewidziane do wyjęcia klamry zabezpieczającej na wybranej wysokości + odcinek szyny o dł.149 mm jest montowany pomiędzy dwiema innymi szynami + w zestawie mocowanie do szyny Wykonanie Waga w kg stal ocynkowana 3, stal szlachetna V4A 3, Zalety systemu KRAUSE: Do zastosowania przy odstępie między szczeblami mm oraz przy rozmiarze szczebli mm Modul przejs` cia + aluminium anodowane + do wyjścia na powierzchnie dachowe + możliwy obrót o 180 w obszarze wyjścia + przy głębokości szczebli ponad 25 mm należy zamówić dodatkowe elementy specjane + szynę ochrony przed upadkiem do talerza obrotowego zamawiać osobno + separat Długość w bestellen m Waga w kg 3,35 12, i Wzmocnienie podłużnicy o nr kat (aluminium o przekroju kwadratowym 3m) służy do usztywnienia wystającego modułu przejścia. Należy zamocować ją w conajmniej dwóch punktach. 52 Drabiny pionowe Elementy systemu 01

53 Konfigurator: System ochrony przed upadkiem do drabin pionowych Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie Materiał Ilość Szyna ochrony przed upadkiem Szyna ochrony przed upadkiem 1,40 m stal ocynkowana Szyna ochrony przed upadkiem 1,98 m stal ocynkowana Szyna ochrony przed upadkiem 2,80 m stal ocynkowana Szyna ochrony przed upadkiem 3,64 m stal ocynkowana alternatywnie Szyna ochrony przed upadkiem 1,40 m V4A stal szlachetna Szyna ochrony przed upadkiem 1,98 m V4A stal szlachetna Szyna ochrony przed upadkiem 2,80 m V4A stal szlachetna Szyna ochrony przed upadkiem 3,64 m V4A stal szlachetna Mocowanie szyny do szczebli drabiny Mocowanie szyny 25 mm - 35 mm głębokość szczebla stal ocynkowana Mocowanie szyny V4A 25 mm - 35 mm głębokość szczebla stal szlachetna Mocowanie szyny do szczebla aluminiowego 28 x 28 mm stal szlachetna Blokada szyny Blokada szyny, sztywna stal szlachetna Blokada szyny, przesuwna stal szlachetna Klamra zabezpieczająca Klamra zabezpieczająca z karabińczykiem Szelki bezpieczeństwa Szelki bezpieczeństwa wg DIN EN 361 i DIN EN 358 Podest spoczynkowy Podest spoczynkowy składany stal ocynkowana Podest spoczynkowy składany stal szlachetna Moduł wyjścia Moduł wyjścia stal ocynkowana Moduł wyjścia stal szlachetna Wyjście dachowe Moduł przejścia stal ocynkowana Wzmocnienie podłużnicy stal ocynkowana Zestaw pomocniczy przy wchodzeniu do drabin szybowych Zestaw pomocniczy przy wchodzeniu do drabin szybowych V4A stal szlachetna Dolna część urządzenia V4A stal szlachetna Elementy systemu Notatki W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny pionowe Elementy systemu 01 53

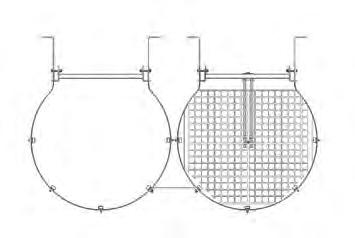

54 Drabiny pionowe Elementy systemu Pomost podstawowy / Pomosty dodatkowe Pomost podstawowy + stal ocynkowana + podstawa z kraty stalowej z dwiema konsolami + poręcze po stronie wzdłużnej i czołowej + łagodny kąt podparcia pomostu nie wymaga dużej wysokości muru Przykład montażu Pomost podstawowy Pomost dodatkowy x mm 500 x mm Wielkość w mm Waga w kg x , Elementy systemu Pomost dodatkowy + stal ocynkowana + podstawa z kraty stalowej z jedną konsolą + poręcz po stronie wzdłużnej z połączeniem śrubowym + pomosty dodatkowe można łączyć ze sobą w dowolny sposób + przy montowaniu pomostu dodatkowego wieloelementowego elementem końcowym powinien być z zasady pomost podstawowy Dodatkowa barierka + zamyka lukę między pomostem a koszem ochronnym + regulowana do wszystkich kotew mocujących Wykonanie Waga w kg stal ocynkowana 4, Wielkość w mm Waga w kg 500 x , Wielkość w mm Waga w kg x , Drabiny pionowe Elementy systemu 01

55 Drabiny pionowe Elementy systemu Drabina awaryjna/płyta blokująca Drabina awaryjna + automatyczne odblokowanie drabiny od góry + długość do podłoża 3,06 m + odległość podpory do podłoża max 3,00 m 50 Wykonanie Waga w kg stal ocynkowana 9, dla aluminium 9, Drabina ewakuacyjna jest zawieszana na najwyższym szczeblu. Przy opuszczaniu drabiny jest ona od góry automatycznie odblokowywana i ześlizguje się w profilach prowadzących w kierunku podłoża Pokrywanie się drabiny awaryjnej z drabiną mocowaną na stałe w profilach pozwala na zejście bez dodatkowych zabezpieczeń. + Wymiar drabiny awaryjnej do podłoża musi być dotrzymany, aby nachodzące szczeble drabiny stałej pokryły się ze szczeblami drabiny awaryjnej. + Istnieje możliwość zamówienia innych wymiarów i wysokości drabiny awaryjnej. Należy jednak przy tym uwzgędnić, że drabina awaryjna zawsze musi nachodzić dwoma szczeblami na drabinę mocowaną na stałe. Ponadto należy pamiętać, że tylko na najwyżej położonym szczeblu występują regulowane haki Elementy systemu Wszystkie dane w mm Płyta blokująca + płyta obraca się na lewą stronę + blokada wejścia w górnej części + zamykana na dwustronną kłódkę + uniemożliwia wejście osobom nieupoważnionym Zalety systemu KRAUSE: + zawiasy przymocowane do podłużnic drabin umożliwiają otwieranie płyty blokującej + proste zamykanie dzięki dwustronnej kłódce + dzięki poziomym prętom uniemożliwiony dostęp do kosza ochronnego + bezproblemowy montaż również możliwy w przypadku systemu z szyną ochrony przed upadkiem Montaż: Wykonanie Waga w kg aluminium 12, Drabiny pionowe Elementy systemu 01 55

56 Drabiny szybowe Drabiny szybowe + + wykonane z cynkowanej ogniowo stali lub stali szlachetnej V4A, wytrawianej i pasowanej + + typ konstrukcji sprawdzony wg normy DIN EN element wejścia/zejścia odpowiadają normie DIN szerokość wewnętrzna 300 mm/400 mm i Do drabin od 4 do 9 szczebli należy stosować 4 szt. kotew Do drabin od 10 do 15 szczebli należy stosować 6 szt. kotew Do drabin od 16 do 24 szczebli należy stosować 10 szt. kotew Akcesoria: Kotwy mocujące Drabiny szybowe ze stali cynkowanej ogniowo Liczba szczebli Długość ca. m Szerokość zew.mm Szerokość wew. mm Szerokość zew.mm Szerokość wew. mm 4 1, , , , , , , , , , , , Drabiny szybowe Drabiny szybowe ze stali szlachetnej V4A (1.4571) Liczba szczebli Długość ca. m Szerokość zew. mm Szerokość wew. mm Szerokość zew. mm Szerokość wew. mm 4 1, , , , , , , , , , , , Akcesoria do drabin szybowych Elementy montażowe do drabin szybowych Płyta fundamentowa stal V4A (szt.) Łączniki do przedłużania drabin, stal V4A, (zestaw) Kotwa mocująca standardowa 150 mm, stal ocynkowana (szt.) Kotwa mocująca regulowana mm, stal ocynkowana (szt.) Kotwa mocująca regulowana mm, stal ocynkowana (szt.) Kotwa mocująca regulowana mm, stal ocynkowana (szt.) Kotwa mocująca regulowana mm, stal ocynkowana (szt.) Kotwa mocująca standardowa 150 mm, stal V4A, (szt.) Kotwa mocująca regulowana mm, stal V4A, (szt.) Kotwa mocująca regulowana mm, stal V4A, (szt.) Kotwa mocująca regulowana mm, stal V4A, (szt.) Kotwa mocująca regulowana mm, stal V4A, (szt.) Drabiny szybowe Elementy systemu 01

57 Wyposażenie pomocnicze Drążek z podwójnym uchwytem + + wykonany ze stali szlachtnej V4A (1.4571), wytrawianej i pasowanej + + duża ekonomiczność stosowania dzięki możliwości przenoszenia, na stałe w szybie zamontowana jest tylko tuleja Tuleja wtynkowa + + wykonana ze stali szlachetnej V4A (1.4571), wytrawiana i pasowana (przekrój okrągły) lub stali ocynkowanej (przekrój kwadratowy) + + pasuje do elementu pomocniczego do wchodzenia nr kat Długość w m Waga w kg 1,60 5, Wykonanie Waga w kg V4A 1, stal ocynkowana 1, Drążek z jednostronnym uchytem + + wykonany ze stali szlachetnej V4A (1.4571), wytrawiany i pasowany lub ze stali ocynkowanej + + opuszczany, przeznaczony do mocowania przy ścianie + + w komplecie z tuleją wtynkową Drążek z jednostronnym uchwytem + + wykonany ze stali szlachetnej V4A (1.4571), wytrawiany i pasowany lub ze stali ocynkowanej + + opuszczany, przeznaczony do podłużnicy o wymiarach 50 x 20 bis 60 x 25 mm (nieodpowiedni do drabin szybowych wykonanych z tworzywa sztucznego) Wykonanie Długość w m Waga w kg V4A 1,50 3, stal ocynkowana 1,50 3, Poręcz do przytrzymywania się z jednostronnym uchwytem + + wykonany ze stali szlachetnej V4A (1.4571), wytrawianej i pasowanej lub ze stali ocynkowanej + + opuszczana, w zestawie z okuciami do mocowania podłużnic drabiny o wymiarach 50 x 20 mm, przeznaczona do drabin o szerokości zewnęrznej 340 i 440 mm Wykonanie Długość w m Waga w kg V4A 1,50 4, stal ocynkowana 1,50 4, Akcesoria Kotwa ekspresowa + + do mocowania tulei wtynkowych do ścian szybu zaleca się stosowanie kotew ekspresowych (dopuszczalnych przez nadzór budowlany); wymagana min. grubość warstwy betonu: 220 mm. Drabiny szybowe Wykonanie Szer. drabiny Dł.użytkowa w mm w m V4A 340 1, stal ocynkowana 340 1, Wykonanie Szer. drabiny Dł.użytkowa w mm w m V4A 440 1, stal ocynkowana 440 1, Drabiny szybowe Elementy systemu 01 57

58 Drabiny pionowe Elementy systemu System ochrony przed upadkiem Szyna ochrony przed upadkiem z łącznikiem Wykonanie Długość w m Waga w kg stal ocynkowana stal szlachetna V4A 1,40 4, ,96 5, ,80 8, ,64 10, ,40 4, ,96 5, ,80 8, ,64 10, Zalety systemu KRAUSE: Bardzo krótka wysokość spadania do momentu zaczepienia w szynie. Szyna z regulacją przez co możliwy montaż na różnych drabinach. Odpowiada normie EN 361. Mocowanie szyny do szczebla drabiny + do montażu szyny ochrony przed upadkiem do drabiny + mocować w odstępach 1,68 m, przy mniejszych konstrukcjach wymagane minimalnie 4 punkty mocujące Wykonanie Gł. szczebla stal ocynkowana mm stal szlachetna V4A mm Blokada szyny + do zastosowania jako blokada do klamry zabezpieczającej w celu uniknięcia przypadkowemu wyśliźnięciu się z szyny Wykonanie Funkcja sztywnana stal szlachetna V4A regulowana Klamra zabezpieczająca + z karabińczykiem i ognioodporną klamrą ze stali szlachetnej + zapadka wykonana ze stali + amortyzacja upadku jest ograniczona do 3,7 kn (6 kn jest dopuszczone przez normę) + 10 wytrzymałych kółek umożliwia łatwe przejeżdżanie po szynie Waga w kg 0, Zalety systemu KRAUSE: Ekstremalnie łatwo działająca klamra; sprawdzona wg EN 353 cz. 1. Wchodzenie i schodzenie możliwe bez zabezpieczenia na plecy. Drabiny szybowe Szelki bezpieczen` stwa + zgodnie z DIN EN 361 i DIN EN z odpornych na rozerwanie taśm nylonowych + poszerzona część tylna + uchwyty na obszar bioder i brzucha Waga w kg 1, Zalety systemu KRAUSE: Lekkie wykonanie z taśm nylonowych odpornych na rozerwanie; indywidualnie regulowane. Podest spoczynkowy składany + musi zostać zainstalowany na wysokości wejścia powyżej 10m + jest przykręcony od tyłu do szyny ochrony przed upadkiem Wykonanie Waga w kg stal ocynkowana 4, stal szlachetna V4A 4, Zalety systemu KRAUSE: Możliwość instalacji niezależnie od systemu drabin. Moduł wyjs` cia + Przewidziane do wyjęcia klamry zabezpieczającej na wybranej wysokości + Odcinek szyny o dł.149 mm jest montowany pomiędzy dwiema innymi szynami + W zestawie mocowanie do szyny Wykonanie Waga w kg stal ocynkowana 3, stal szlachetna V4A 3, Zalety systemu KRAUSE: Do zastosowania przy odstępie między szczeblami mm oraz przy rozmiarze szczebli mm Zestaw pomocniczy przy wchodzeniu + stal szlachetna V4A + dolna część urządzenia (mniejsze zdjęcie z prawej) nr kat należy zamawiać osobno Wykonanie Waga w kg stal szlachetna V4A 8, Dolna Wykonanie część Waga w kg stal szlachetna stal szlachetna V4A V4A 0, Zalety systemu KRAUSE: Dolna część zestawu wykonana jest ze stali szlachetnej V4A. Pozostaje przy drabinie i może być stosowana tylko z zestawem pomocniczym. 58 Drabiny szybowe Elementy systemu 01

59 Konfigurator: System ochrony przed upadkiem do drabin szybowych Firma: Wysokość: Osoba kontaktowa: Data/Podpis: Zapytanie Oferta Zamówienie Materiał Ilość Szyna ochrony przed upadkiem Szyna ochrony przed upadkiem 1,40 m stal ocynkowana Szyna ochrony przed upadkiem 1,98 m stal ocynkowana Szyna ochrony przed upadkiem 2,80 m stal ocynkowana Szyna ochrony przed upadkiem 3,64 m stal ocynkowana alternatywnie Szyna ochrony przed upadkiem 1,40 m V4A stal szlachetna Szyna ochrony przed upadkiem 1,98 m V4A stal szlachetna Szyna ochrony przed upadkiem 2,80 m V4A stal szlachetna Szyna ochrony przed upadkiem 3,64 m V4A stal szlachetna Mocowanie szyny do szczebli drabiny Mocowanie szyny 25 mm - 35 mm głębokość szczebla stal ocynkowana Mocowanie szyny V4A 25 mm - 35 mm głębokość szczebla stal szlachetna Mocowanie szyny do szczebla aluminiowego 28 x 28 mm stal szlachetna Blokada szyny Blokada szyny, sztywna stal szlachetna Blokada szyny, przesuwna stal szlachetna Klamra zabezpieczająca Klamra zabezpieczająca z karabińczykiem Szelki bezpieczeństwa Szelki bezpieczeństwa zgodnie z DIN EN 361 i DIN EN 358 Podest spoczynkowy Podest spoczynkowy składany stal ocynkowana Podest spoczynkowy składany stal szlachetna Moduł wyjścia Moduł wyjścia stal ocynkowana Moduł wyjścia stal szlachetna Wyjście dachowe Moduł przejścia stal ocynkowana Wzmocnienie podłużnicy stal ocynkowana Zestaw pomocniczy przy wchodzeniu do drabin szybowych Zestaw pomocniczy przy wchodzeniu do drabin szybowych V4A stal szlachetna Dolna część urządzenia V4A stal szlachetna Drabiny szybowe Notatki W razie pytań jesteśmy do Państwa dyspozycji pod nr tel lub adresem mailowym info@krause-systems.pl Drabiny szybowe Elementy systemu 01 59

60 Zapraszamy na naszą stronę internetową: by KRAUSE-Werk D Alsfeld. Z zastrzeżeniem zmian technicznych, błędów w druku i pomyłek. Dostawa nie zawiera ak-cesoriów i wyposażenia dodatkowego!
