FABRYKA DRZWI KATALOG PRODUKTÓW EDYCJA 2011

Transkrypt

1 FABRYKA DRZWI KATALOG PRODUKTÓW EDYCJA 2011

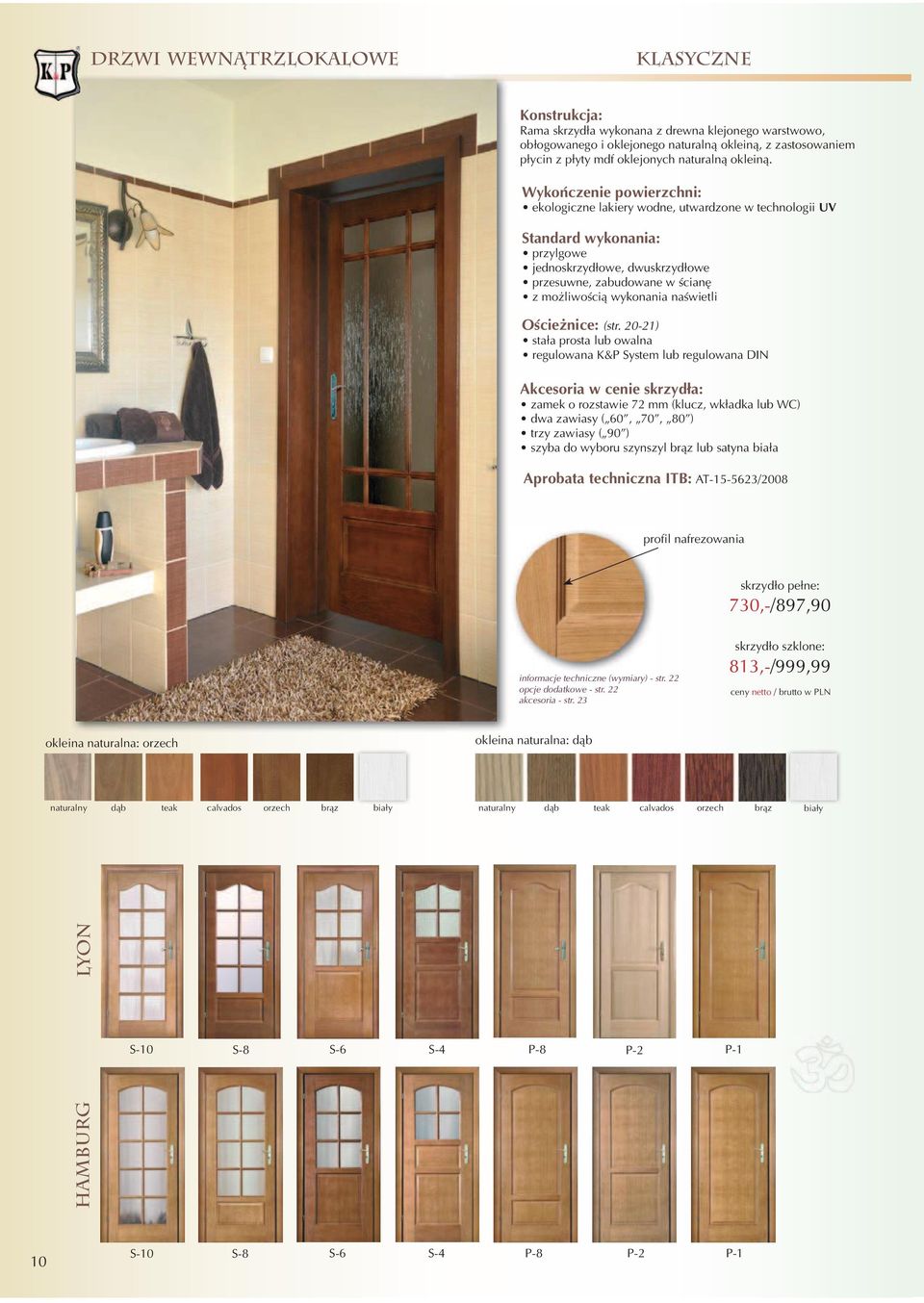

2 drzwi wewnątrzlokalowe klasyczne Konstrukcja: Rama skrzydła wykonana z drewna klejonego warstwowo, obłogowanego i oklejonego naturalną okleiną, z zastosowaniem płycin z płyty mdf oklejonych naturalną okleiną. Wykończenie powierzchni: ekologiczne lakiery wodne, utwardzone w technologii UV Standard wykonania: przylgowe jednoskrzydłowe, dwuskrzydłowe przesuwne, zabudowane w ścianę z możliwością wykonania naświetli Ościeżnice: (str ) stała prosta lub owalna regulowana K&P System lub regulowana DIN Akcesoria w cenie skrzydła: zamek o rozstawie 72 mm (klucz, wkładka lub ) dwa zawiasy ( 60, 70, 80 ) trzy zawiasy ( 90 ) szyba do wyboru szynszyl brąz lub satyna biała Aprobata techniczna ITB: AT /2008 profil nafrezowania skrzydło pełne: 730,-/897,90 informacje techniczne (wymiary) str. 22 opcje dodatkowe str. 22 akcesoria str. 23 skrzydło szklone: 813,-/999,99 ceny netto / brutto w PLN okleina naturalna: orzech okleina naturalna: dąb Lyon S-10 S-8 S-6 S-4 P-8 P-2 P-1 hamburg 10 S-10 S-8 S-6 S-4 P-8 P-2 P-1

3 Edynburg S-10 S-8 S-6 S-4 D-1 D-2 D-3 D-4 K-1 K-2 K-3 K-4 P-2 P-1 toscania S-3 S-2 S-1 P-3 D-1 D-2 D-3 Narwik florencja Edynburg S-3 S-2 S-1 P-3 S-3 S-2 S-1 P-3 kopenhaga S-5 S-4 S-3 S-2 S-1 P-5 malta S-4 S-3 S-2 S-1 P-4 11

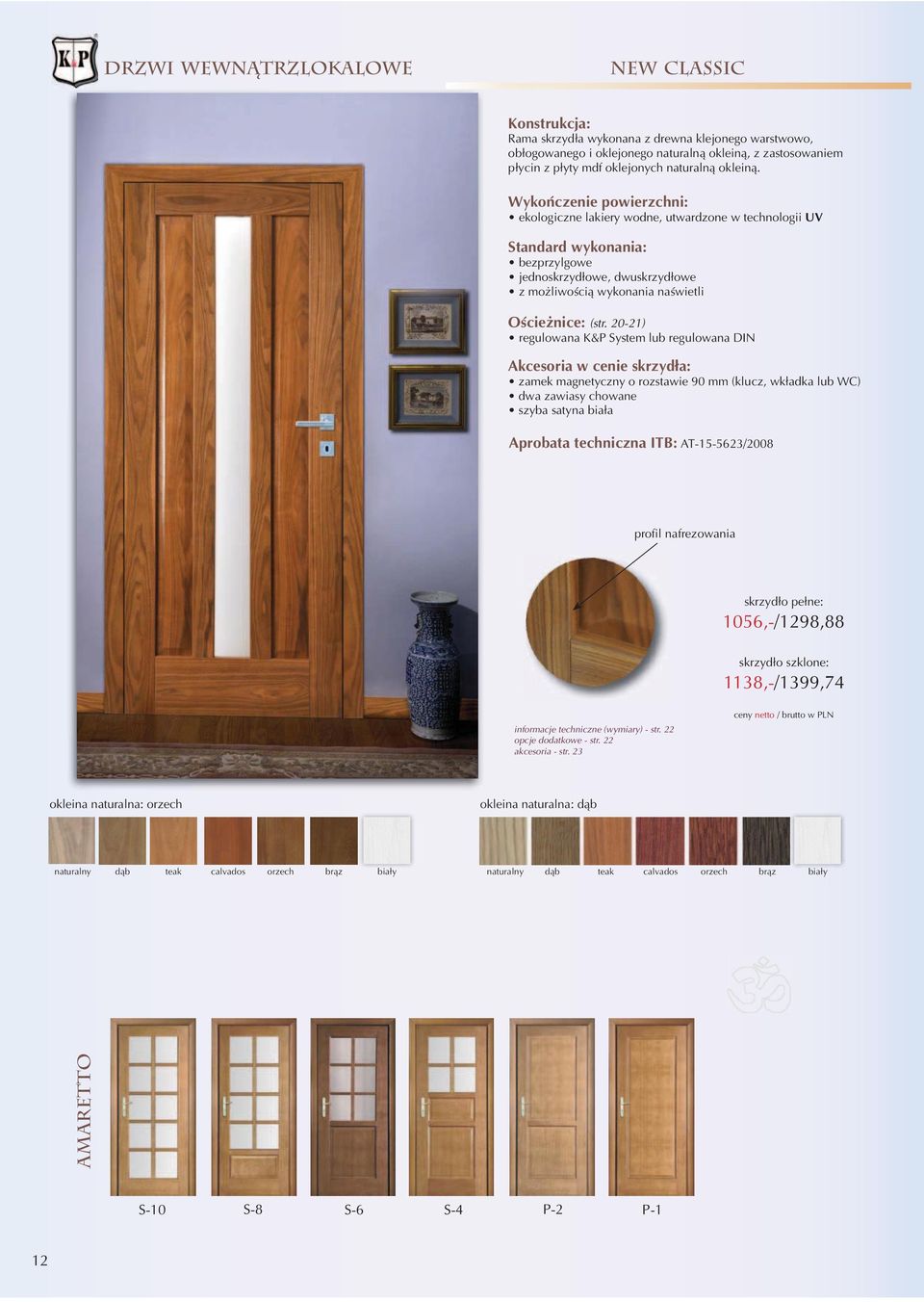

4 drzwi wewnątrzlokalowe New classic Konstrukcja: Rama skrzydła wykonana z drewna klejonego warstwowo, obłogowanego i oklejonego naturalną okleiną, z zastosowaniem płycin z płyty mdf oklejonych naturalną okleiną. Wykończenie powierzchni: ekologiczne lakiery wodne, utwardzone w technologii UV Standard wykonania: bezprzylgowe jednoskrzydłowe, dwuskrzydłowe z możliwością wykonania naświetli Ościeżnice: (str ) regulowana K&P System lub regulowana DIN Akcesoria w cenie skrzydła: zamek magnetyczny o rozstawie 90 mm (klucz, wkładka lub ) dwa zawiasy chowane szyba satyna biała Aprobata techniczna ITB: AT /2008 profil nafrezowania skrzydło pełne: 1056,-/1298,88 skrzydło szklone: 1138,-/1399,74 informacje techniczne (wymiary) str. 22 opcje dodatkowe str. 22 akcesoria str. 23 ceny netto / brutto w PLN okleina naturalna: orzech okleina naturalna: dąb amaretto S-10 S-8 S-6 S-4 P-2 P-1 12

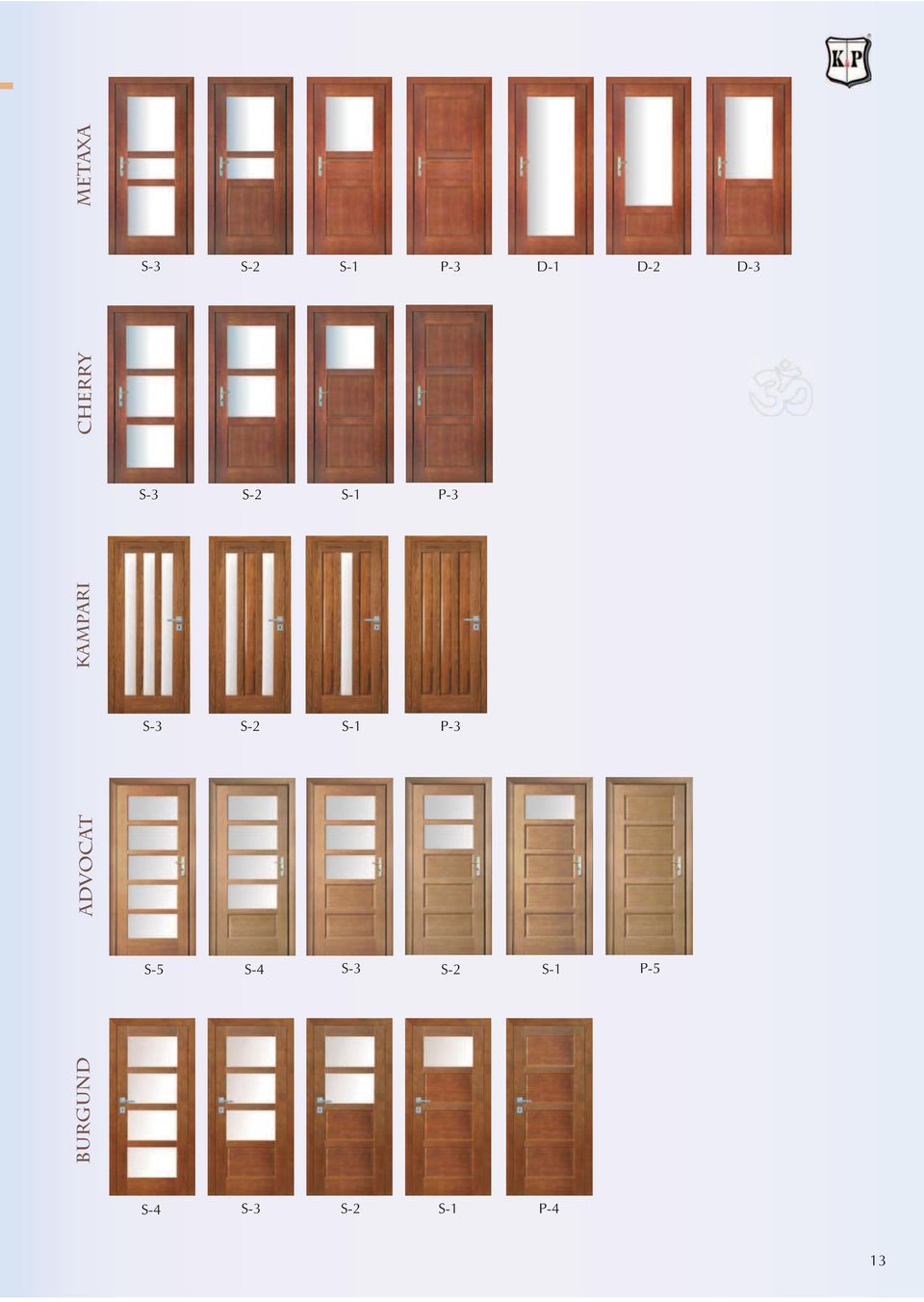

5 metaxa S-3 S-2 S-1 P-3 D-1 D-2 D-3 kampari cherry S-3 S-2 S-1 P-3 S-3 S-2 S-1 P-3 advocat S-5 S-4 S-3 S-2 S-1 P-5 burgund S-4 S-3 S-2 S-1 P-4 13

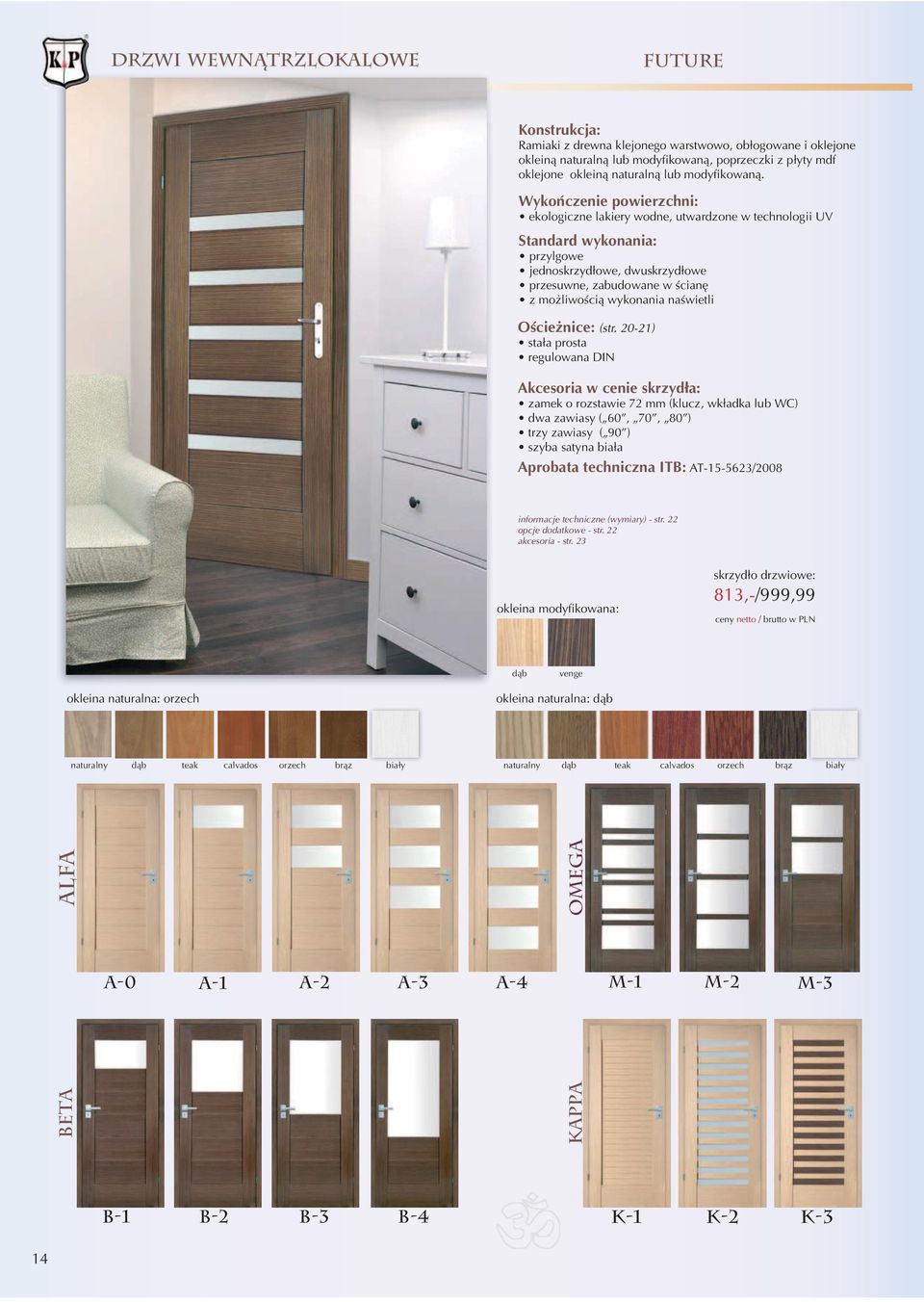

6 drzwi wewnątrzlokalowe future Konstrukcja: Ramiaki z drewna klejonego warstwowo, obłogowane i oklejone okleiną naturalną lub modyfikowaną, poprzeczki z płyty mdf oklejone okleiną naturalną lub modyfikowaną. Wykończenie powierzchni: ekologiczne lakiery wodne, utwardzone w technologii UV Standard wykonania: przylgowe jednoskrzydłowe, dwuskrzydłowe przesuwne, zabudowane w ścianę z możliwością wykonania naświetli Ościeżnice: (str ) stała prosta regulowana DIN Akcesoria w cenie skrzydła: zamek o rozstawie 72 mm (klucz, wkładka lub ) dwa zawiasy ( 60, 70, 80 ) trzy zawiasy ( 90 ) szyba satyna biała Aprobata techniczna ITB: AT /2008 informacje techniczne (wymiary) str. 22 opcje dodatkowe str. 22 akcesoria str. 23 okleina modyfikowana: skrzydło drzwiowe: 813,-/999,99 ceny netto / brutto w PLN dąb venge okleina naturalna: orzech okleina naturalna: dąb ALFA OMEGA A-0 A-1 A-2 A-3 A-4 M-1 M-2 M-3 BETA KAPPA B-1 B-2 B-3 B-4 K-1 K-2 K-3 14

7 DELTA GAMMA G-0 G-1 G-2 G-3 G-4 G-5 D-0 D-1 D-2 D-3 D-4 D-5 EPSILON E-0 E-1 E-2 E-3 E-4 E-5 L-9 L-1 L-2 L-3 L-4 L-5 L-6 L-7 L-8 OMIKRON SIGMA LAMBDA LAMBDA O-1 O-2 O-3 O-4 S-1 S-2 S-3 S-4 15

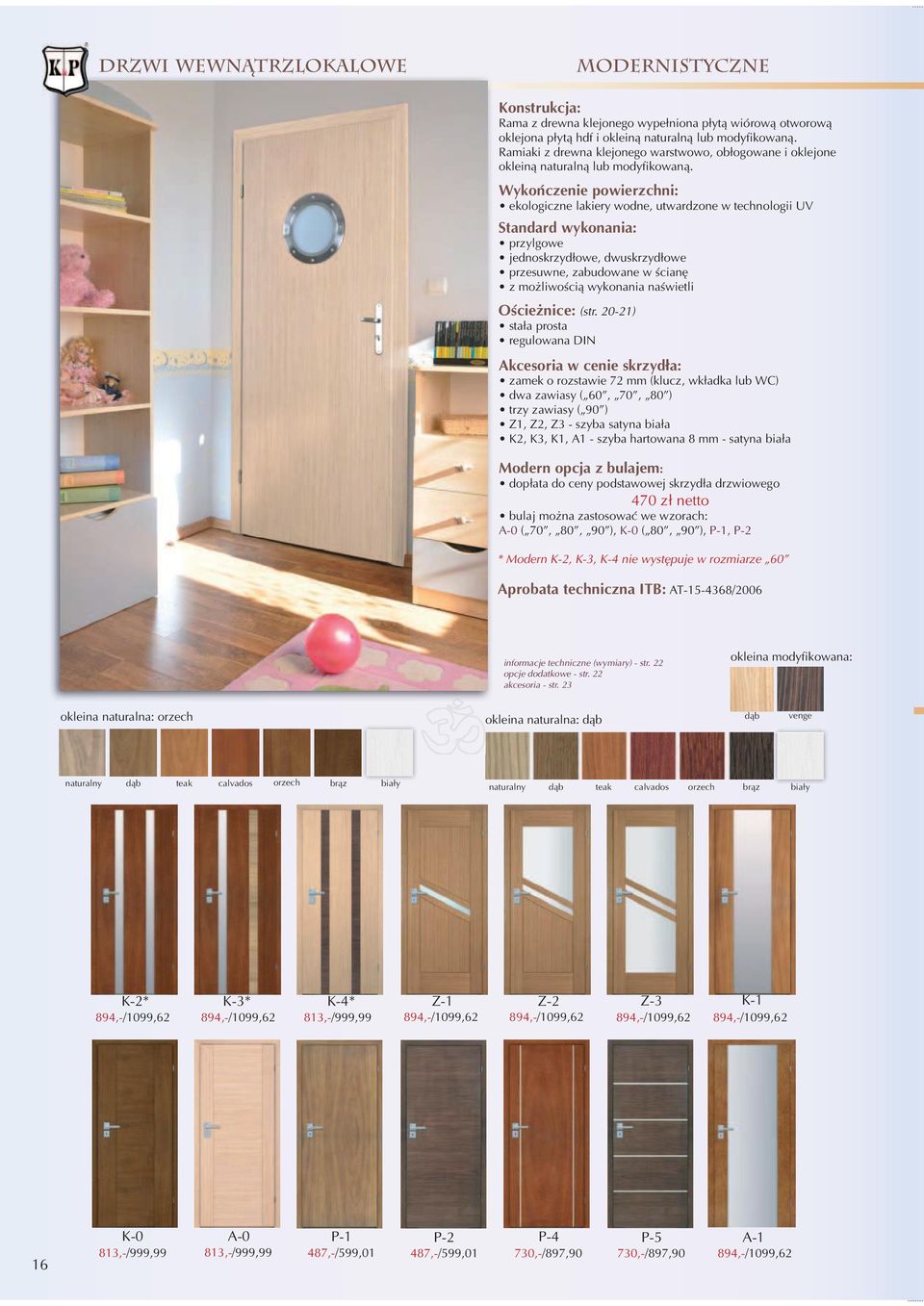

8 drzwi wewnątrzlokalowe modernistyczne Konstrukcja: Rama z drewna klejonego wypełniona płytą wiórową otworową oklejona płytą hdf i okleiną naturalną lub modyfikowaną. Ramiaki z drewna klejonego warstwowo, obłogowane i oklejone okleiną naturalną lub modyfikowaną. Wykończenie powierzchni: ekologiczne lakiery wodne, utwardzone w technologii UV Standard wykonania: przylgowe jednoskrzydłowe, dwuskrzydłowe przesuwne, zabudowane w ścianę z możliwością wykonania naświetli Ościeżnice: (str ) stała prosta regulowana DIN Akcesoria w cenie skrzydła: zamek o rozstawie 72 mm (klucz, wkładka lub ) dwa zawiasy ( 60, 70, 80 ) trzy zawiasy ( 90 ) Z1, Z2, Z3 - szyba satyna biała K2, K3, K1, A1 - szyba hartowana 8 mm - satyna biała Modern opcja z bulajem: dopłata do ceny podstawowej skrzydła drzwiowego 470 zł netto bulaj można zastosować we wzorach: A-0 ( 70, 80, 90 ), K-0 ( 80, 90 ), P-1, P-2 * Modern K 2, K 3, K 4 nie występuje w rozmiarze 60 Aprobata techniczna ITB: AT /2006 informacje techniczne (wymiary) str. 22 opcje dodatkowe str. 22 akcesoria str. 23 okleina modyfikowana: okleina naturalna: orzech okleina naturalna: dąb dąb venge K-2* K-3* K-4* 894,-/1099,62 894,-/1099,62 813,-/999,99 Z-1 Z-2 Z-3 894,-/1099,62 894,-/1099,62 894,-/1099,62 K-1 894,-/1099,62 16 K-0 A-0 P-1 P-2 P-4 P-5 813,-/999,99 813,-/999,99 487,-/599,01 487,-/599,01 730,-/897,90 730,-/897,90 A-1 894,-/1099,62

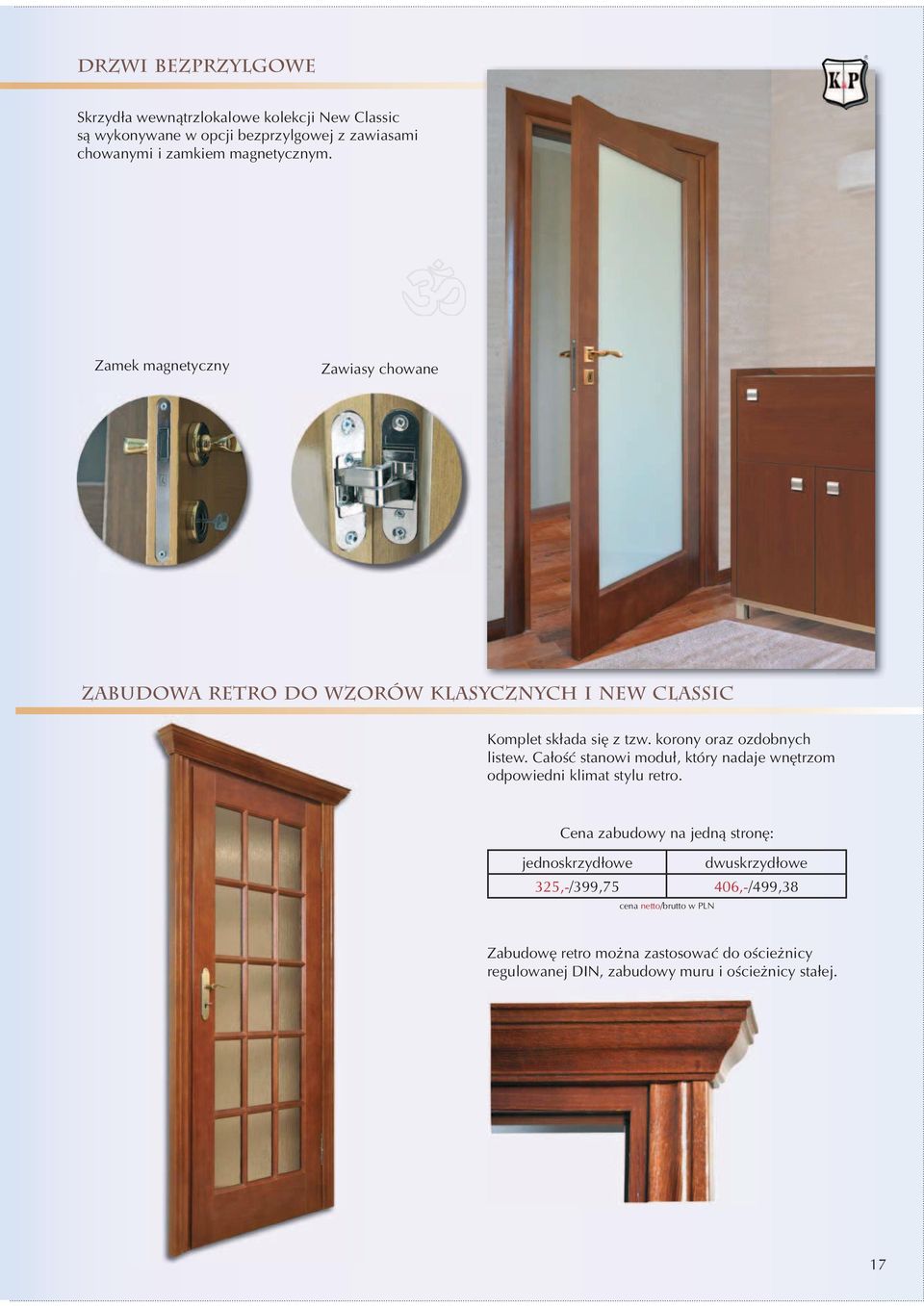

9 Drzwi bezprzylgowe Skrzydła wewnątrzlokalowe kolekcji New Classic są wykonywane w opcji bezprzylgowej z zawiasami chowanymi i zamkiem magnetycznym. Zamek magnetyczny Zawiasy chowane ZABUDOWA RETRO DO WZORÓW KLASYCZNYCH I NEW CLASSIC Komplet składa się z tzw. korony oraz ozdobnych listew. Całość stanowi moduł, który nadaje wnętrzom odpowiedni klimat stylu retro. Cena zabudowy na jedną stronę: jednoskrzydłowe dwuskrzydłowe 325,-/399,75 406,-/499,38 cena netto/brutto w PLN Zabudowę retro można zastosować do ościeżnicy regulowanej DIN, zabudowy muru i ościeżnicy stałej. 17

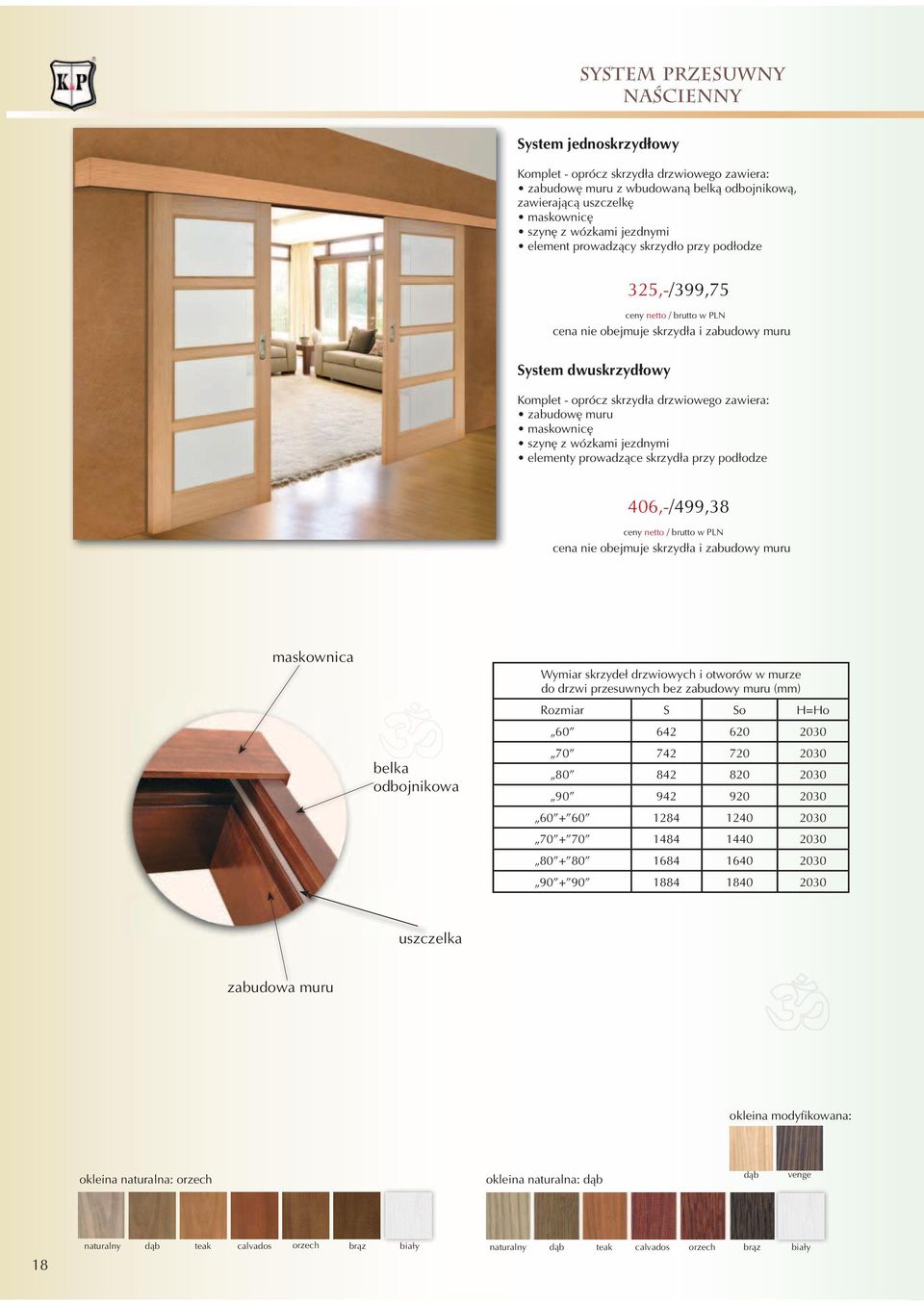

10 SYSTEM Przesuwny NAŚCIENNY System jednoskrzydłowy Komplet - oprócz skrzydła drzwiowego zawiera: zabudowę muru z wbudowaną belką odbojnikową, zawierającą uszczelkę maskownicę szynę z wózkami jezdnymi element prowadzący skrzydło przy podłodze 325,-/399,75 ceny netto / brutto w PLN cena nie obejmuje skrzydła i zabudowy muru System dwuskrzydłowy Komplet - oprócz skrzydła drzwiowego zawiera: zabudowę muru maskownicę szynę z wózkami jezdnymi elementy prowadzące skrzydła przy podłodze 406,-/499,38 ceny netto / brutto w PLN cena nie obejmuje skrzydła i zabudowy muru maskownica Wymiar skrzydeł drzwiowych i otworów w murze do drzwi przesuwnych bez zabudowy muru (mm) Rozmiar S So H=Ho belka odbojnikowa uszczelka zabudowa muru okleina modyfikowana: okleina naturalna: orzech okleina naturalna: dąb dąb venge 18

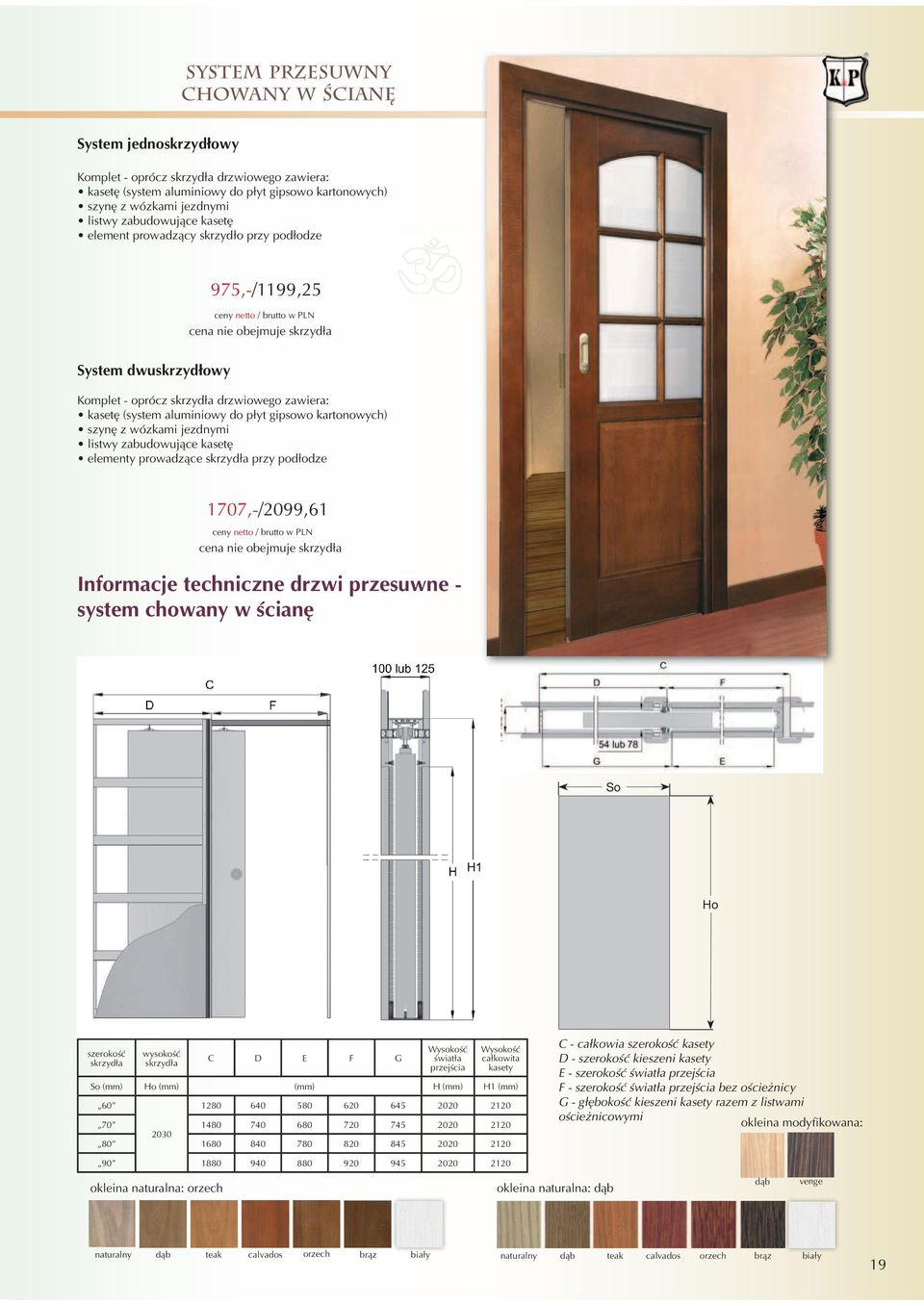

11 SYSTEM przesuwny CHOWANY W ŚCIANĘ System jednoskrzydłowy Komplet - oprócz skrzydła drzwiowego zawiera: kasetę (system aluminiowy do płyt gipsowo kartonowych) szynę z wózkami jezdnymi listwy zabudowujące kasetę element prowadzący skrzydło przy podłodze 975,-/1199,25 ceny netto / brutto w PLN cena nie obejmuje skrzydła System dwuskrzydłowy Komplet - oprócz skrzydła drzwiowego zawiera: kasetę (system aluminiowy do płyt gipsowo kartonowych) szynę z wózkami jezdnymi listwy zabudowujące kasetę elementy prowadzące skrzydła przy podłodze 1707,-/2099,61 ceny netto / brutto w PLN cena nie obejmuje skrzydła Informacje techniczne drzwi przesuwne - system chowany w ścianę So Ho szerokość skrzydła wysokość skrzydła C D E F G Wysokość światła przejścia Wysokość całkowita kasety So (mm) Ho (mm) (mm) H (mm) H1 (mm) C całkowia szerokość kasety D szerokość kieszeni kasety E szerokość światła przejścia F szerokość światła przejścia bez ościeżnicy G głębokość kieszeni kasety razem z listwami ościeżnicowymi okleina modyfikowana: okleina naturalna: orzech okleina naturalna: dąb dąb venge 19

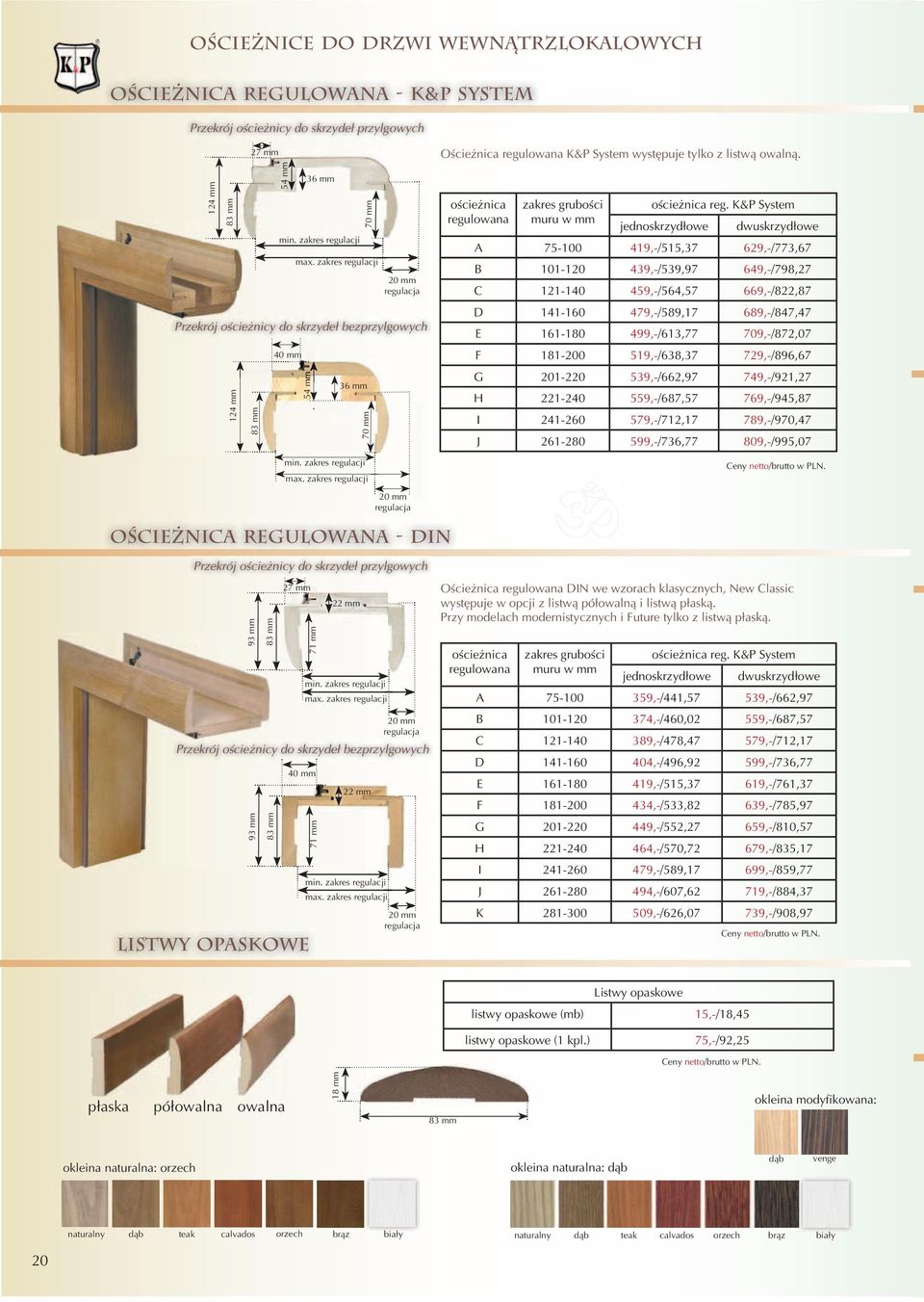

12 ościeżnice do drzwi wewnątrzlokalowych ościeżnica regulowana - K&P System Przekrój ościeżnicy do skrzydeł przylgowych 124 mm 83 mm 124 mm 27 mm 54 mm 36 mm min. zakres regulacji 70 mm max. zakres regulacji 20 mm regulacja Przekrój ościeżnicy do skrzydeł bezprzylgowych 83 mm 40 mm 54 mm 36 mm 70 mm min. zakres regulacji max. zakres regulacji 20 mm regulacja Ościeżnica regulowana K&P System występuje tylko z listwą owalną. ościeżnica regulowana zakres grubości muru w mm ościeżnica reg. K&P System jednoskrzydłowe dwuskrzydłowe A ,-/515,37 629,-/773,67 B ,-/539,97 649,-/798,27 C ,-/564,57 669,-/822,87 D ,-/589,17 689,-/847,47 E ,-/613,77 709,-/872,07 F ,-/638,37 729,-/896,67 G ,-/662,97 749,-/921,27 H ,-/687,57 769,-/945,87 I ,-/712,17 789,-/970,47 J ,-/736,77 809,-/995,07 Ceny netto/brutto w PLN. ościeżnica regulowana - din Przekrój ościeżnicy do skrzydeł przylgowych 93 mm 93 mm 83 mm 83 mm 27 mm listwy opaskowe 71 mm 22 mm min. zakres regulacji max. zakres regulacji 20 mm regulacja Przekrój ościeżnicy do skrzydeł bezprzylgowych 40 mm 71 mm 22 mm min. zakres regulacji max. zakres regulacji 20 mm regulacja Ościeżnica regulowana DIN we wzorach klasycznych, New Classic występuje w opcji z listwą półowalną i listwą płaską. Przy modelach modernistycznych i Future tylko z listwą płaską. ościeżnica regulowana zakres grubości muru w mm ościeżnica reg. K&P System jednoskrzydłowe dwuskrzydłowe A ,-/441,57 539,-/662,97 B ,-/460,02 559,-/687,57 C ,-/478,47 579,-/712,17 D ,-/496,92 599,-/736,77 E ,-/515,37 619,-/761,37 F ,-/533,82 639,-/785,97 G ,-/552,27 659,-/810,57 H ,-/570,72 679,-/835,17 I ,-/589,17 699,-/859,77 J ,-/607,62 719,-/884,37 K ,-/626,07 739,-/908,97 Ceny netto/brutto w PLN. Listwy opaskowe listwy opaskowe (mb) 15,-/18,45 listwy opaskowe (1 kpl.) 75,-/92,25 Ceny netto/brutto w PLN. płaska półowalna owalna 18 mm 83 mm okleina modyfikowana: okleina naturalna: orzech okleina naturalna: dąb dąb venge 20

13 ościeżnica stała - owalna Ościeżnica stała owalna jednoskrzydłowe dwuskrzydłowe 27 mm 243,-/298,89 325,-/399,75 Ceny netto/brutto w PLN. 42 mm 53 mm 88 mm ościeżnica stała - prosta Ościeżnica stała owalna 27 mm jednoskrzydłowe dwuskrzydłowe 243,-/298,89 325,-/399,75 42 mm 53 mm Ceny netto/brutto w PLN. 88 mm ZABUDOWA MURU Zabudowa muru zakres grubości muru w mm jednoskrzydłowe Zabudowa muru dwuskrzydłowe A ,-/407,13 479,-/589,17 B ,-/423,12 499,-/613,77 C ,-/439,11 519,-/638,37 D ,-/455,10 539,-/662,97 E ,-/471,09 559,-/687,57 F ,-/487,08 579,-/712,17 22 mm G ,-/503,07 599,-/736,77 H ,-/519,06 619,-/761,37 I ,-/535,05 639,-/785,97 93 mm 83 mm 71 mm J ,-/551,04 659,-/810,57 K ,-/567,03 679,-/835,17 Ceny netto/brutto w PLN. min. zakres regulacji max. zakres regulacji 20 mm regulacja Zabudowa muru występuje w opcji z listwą płaską, owalną, półowalną, a także z zabudową Retro. ćwierćwałki Ćwierćwałki płaski ćwierćwałek (mb) 9,-/11,07 ćwierćwałek (1 kpl.) 45,-/55,35 Ceny netto/brutto w PLN. 18 mm 41 mm owalny Do wzorów modernistycznych i Future w okleinach modyfikowanych, można zastosować jedynie listwy opaskowe płaskie oraz ćwierćwałki płaskie. 21

14 Drzwi wewnątrzlokalowe - informacje techniczne Rozmiar Rozmiar OPCJE przeszklenia Wymiar drzwi i skrzydeł drzwiowych dwuskrzydłowych przylgowych i bezprzylgowych (mm) Z ościeżnicą stałą i reg. K&P System OBJAŚNIENIA: S - szerokość skrzydła drzwiowego przylgowego Sb - szerokość skrzydła drzwiowego bezprzylgowego Sz - całkowita szerokość drzwi So - szerokość otworu w murze Drzwi wewnątrzlokalowe - skrócenie z wysokości do 5 cm dopłata 10% Drzwi wewnątrzlokalowe - skrócenie z wysokości powyżej 5 cm dopłata 20% Malowanie wg palety RAL - skrzydło drzwiowe dopłata 10% Malowanie wg palety RAL - ościeżnice dopłata 10% Wykonanie otworów pod tuleje wentylacyjne 24,-/29,52 Wykonanie otworu pod kratkę wentylacyjną 35,-/43,05 Wykonanie podcięcia wentylacyjnego 24,-/29,52 ceny netto/brutto w PLN Z ościeżnicą regulowaną DIN S Sb Sz So H Hb Hz Ho S Sb Sz So H Hb Hz Ho 1/ / lub / Opcje dodatkowe Wymiar drzwi i skrzydeł drzwiowych jednoskrzydłowych przylgowych i bezprzylgowych (mm) Z ościeżnicą stałą i reg. K&P System Z ościeżnicą regulowaną DIN S Sb Sz So H 2018 Hz Ho S Sb Sz So H Hb Hz Ho H - wysokość skrzydła drzwiowego przylgowego Hb - wysokość skrzydła drzwiowego bezprzylgowego Hz - całkowita wysokość drzwi Ho - wysokość otworu w murze Oznaczenie kierunków drzwi: drzwi prawe drzwi prawe zawias zawias drzwi lewe drzwi lewe szyby do drzwi malta, kopenhaga, narwik GRUPA I GRUPA II wzór 1 wzór 2 szynszyl kora biała kora brąz woda biała woda brąz WZORY DRZWI Lyon S-10, Hamburg S-10, Edynburg S-10, Edynburg K-1, Edynburg D-1, Toscania D-1, Toscania S-3, Kopenhaga S-5, Florencja S-3, Malta S-4, Narwik S-4 Lyon S-8, Hamburg S-8, Edynburg S-8, Edynburg K-2, Edynburg D-2, Toscania D-2, Kopenhaga S-4, Florencja S-2, Malta S-3, DOPŁATA GRUPA I GRUPA II 55,-/67,65 180,-/221,40 45,-/55,35 135,-/166,05 22 Lyon S-6, Hamburg S-6, Edynburg S-6, Edynburg K-3, Edynburg D-3, Toscania D-3, Toscania S-2, Kopenhaga S-3, Narwik S-2 Lyon S-4, Hamburg S-4, Edynburg S-4, Edynburg K-4,Edynburg D-4, Toscania S-1, Kopenhaga S-2, Florencja S-1, Malta S-2, Narwik S-1 35,-/43,05 135,-/166,05 25,-/30,75 90,-/110,70 Kopenhaga S-1, Malta S-1 15,-/18,45 45,-/55,35

15 akcesoria - do drzwi zewnętrznych niagara okucie bezpieczne prestige hl stare złoto, tytan stare złoto, tytan, srebrny, złoty stare złoto, tytan, srebrny, złoty klamka: 99,-/121,77 rozeta: 39,-/47,97 klamka: 175,-/215,25 rozeta: 95,-/116,85 klamka: 192,-/236,16 rozeta: 99,-/121,77 Wkładki dostosowane do klamek o grubości szyldu 10 mm. W przypadku zastosowania szyldów grubszych niż 10 mm, należy uwzględnić ich grubość przy zamawianiu wkadek. wkładki - system jednego klucza Wizjer szerokokątny (Wisła, Beskid) Cena za komplet wkładek - klucz/klucz i gałka/klucz. wkładka klasy A (kpl.) - 190,-/233,70 mosiądz, nikiel wkładka klasy B (kpl.) - 200,-/246,00 wkładka klasy C (kpl.) - 240,-/295,20 ceny netto/brutto w PLN złoty, patyna, chrom 30,-/36,90 ceny netto/brutto w PLN Akcesoria - do drzwi wewnątrzlokalowych ALFA DIANA IDEA GAMA SIGMA - nikiel/satyna - mosiądz/satyna, - patyna, nikiel/szczotkowany - patyna, nikiel/szczotkowany - patyna, nikiel/satyna patyna, nikiel/szczotkowany 64,-/78,72 74,-/91,02 50,-/61,50 59,-/72,57 50,-/61,50 59,-/72,57 60,-/73,80 70,-/86,10 60,-/73,80 70,-/86,10 ALFA - dzielona - nikiel/satyna, mosiądz/satyna, DIANA - dzielona - mosiądz/satyna, patyna, nikiel/szczotkowany IDEA - dzielona - patyna, nikiel/szczotkowany GAMA- dzielona - patyna, nikiel/szczotkowany SIGMA - dzielona - patyna, nikiel/satyna 80,-/98,40 90,-/110,70 60,-/73,80 70,-/86,10 Uchwyty do drzwi przesuwnych (kpl.) - mosiądz:20,-/24,60 - patyna: 22,-/27,06 - chrom: 28,-/34,44 ceny netto/brutto w PLN za 2 szt. (kpl.) 60,-/73,80 70,-/86,10 ceny netto/brutto w PLN 76,-/93,48 86,-/105,78 tuleje nierdzewne wc - patyna, nikiel (cena za 1 szt.): 16,-/19,68 ceny netto/brutto w PLN 76,-/93,48 86,-/105,78 Ilość tulei do skrzydła 60, 70-3 szt., do skrzydła 80, 90-4 szt. 23
