1 Wrocław ul. W.Syrokomli 23, Wrocław tel.: , Temat opracowania: Projekt budowlany rozbiórki budynku gospodarczego, będącego częścią zwartej zabudowy gospodarczej, na terenie Rolniczego Zakładu Doświadczalnego Swojec Uniwersytetu Przyrodniczego we Wrocławiu na części działki nr 2/1, AM 14, obręb Swojczyce, przy ul. Wschodniej 68 we Wrocławiu, kategoria II 1. DANE OGÓLNE Stadium: Obiekt: Adres: Inwestor: Projekt budowlany Rozbiórka budynku gospodarczego dz. nr 2/1, AM 14, obręb Swojczyce Uniwersytet Przyrodniczy we Wrocławiu ul. C. K. Norwida 25/27, Wrocław 2. OPRACOWANIE BRANŻA IMIĘ I NAZWISKO RODZAJ I NR UPRAWNIEŃ PODPIS OGÓLNOBUDOWLA NA mgr inż. arch. Marcin Rozenkowski 273/98/UW 3. SPIS ZAWARTOŚCI OPRACOWANIA 1. DANE OGÓLNE OPRACOWANIE SPIS ZAWARTOŚCI OPRACOWANIA OPIS TECHNICZNY Opis ogólny stanu istniejącego Opis i inwentaryzacja zdjęciowa stanu istniejącego Opis stanu istniejącego Dokumentacja fotograficzna Ocena stanu technicznego Badania geotechniczne Badania geotechniczne budowa geologiczna Posadowienie istniejących obiektów Wnioski Projektowane prace rozbiórkowe Urządzenia i sieci instalacyjne Założenia ogólne Instalacja energetyczna Instalacja wody Opis zakresu procesu rozbiórki... 12

2 4.8. Opis sposobu prowadzenia robót rozbiórkowych Opis sposobu zapewnienia bezpieczeństwa ludzi i mienia Zagospodarowanie odpadów Narzędzia i maszyny stosowane przy rozbiórce Urządzenia zabezpieczające i ochronne Środki zabezpieczające pracowników i narzędzia Zapewnienie bezpieczeństwa publicznego Rozbiórka ręczna i mechaniczna INFORMACJE O WPŁYWIE NA ŚRODOWISKO INFORMACJA O OBSZARZE ODDZIAŁYWANIA OBIEKTU TERMIN I WARUNKI REALIZACJI GOSPODARKA ODPADAMI INFORMACJA BIOZ DO PROJEKTU TECHNICZNEGO ROZBIÓRKI BUDYNKU GOSPODARCZEGO NA TERENIE ROLNICZEGO ZAKŁADU DOŚWIADCZALNEGO SWOJEC UNIWERSYTETU PRZYRODNICZEGO WE WROCŁAWIU NA CZĘŚCI DZIAŁKI NR 2/1, AM 14, OBRĘB SWOJCZYCE, PRZY UL. WSCHODNIEJ 68 WE WROCŁAWIU DANE OGÓLNE Zakres i cel opracowania Zakres robót oraz kolejność ich realizacji Wykaz istniejących obiektów budowlanych Wskazania elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, ich skala i rodzaje oraz miejsce i czas wystąpienia Sposób prowadzenia instruktażu pracowników przed przystąpieniem do prowadzenia robót i w trakcie realizacji obiektu Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń UWAGI KOŃCOWE CZĘŚĆ GRAFICZNA ZAŁĄCZNIKI str. 2

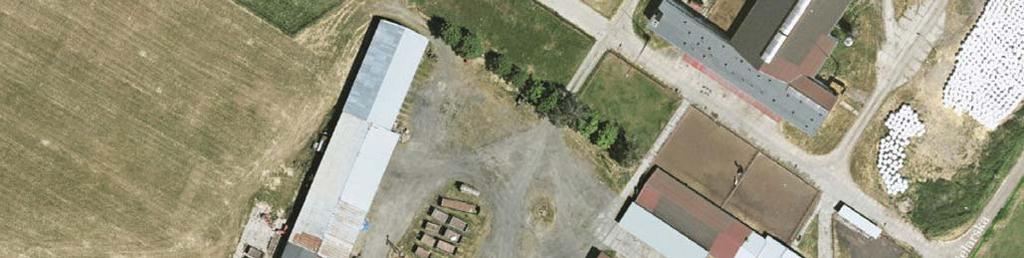

3 4. OPIS TECHNICZNY 4.1. Opis ogólny stanu istniejącego Obiekt, przeznaczony do rozbiórki, znajduje się na terenie Rolniczego Zakładu Doświadczalnego Swojec Uniwersytetu Przyrodniczego we Wrocławiu na części działki nr 2/1, AM 14, obręb Swojczyce, przy ul. Wschodniej 68 we Wrocławiu. Budynek przeznaczony do rozbiórki przylega bezpośrednio do innych zabudowań gospodarczych. W budynku występują następujące czynne instalacje wewnętrzne: elektryczna i wody. Obszar opracowania nie jest objęty ochroną konserwatorską. Fragment ortofotomapy z widokiem terenu opracowania ( dostęp z dnia r.) Opis i inwentaryzacja zdjęciowa stanu istniejącego Opis stanu istniejącego Funkcja pierwotna: budynek gospodarczy Wymiary: szerokość ok. 8,2 m i 11,5 m długość ok. 19,6 m, wysokość ok. 3,7 m, powierzchnia zabudowy ok. 207 m 2, kubatura ok. 680 m 3. Budynek wzniesiony metodą gospodarczą w ubiegłym stuleciu (brak dokładnych danych) jako dobudowa do innego budynku gospodarczego. Obiekt zróżnicowany wymiarowo: część węższa o szerokości ok. 8,2m przylega bezpośrednio do innej zabudowy gospodarczej, część szersza o szerokości ok. 11,5m zlokalizowana jest od strony zachodniej. Obiekt kryty dachem płaski dwuspadowym o nachyleniu ok. 6%, wykonanym jako konstrukcja żelbetowa monolityczna, z pokryciem dachowym z papy. Płyty dachowe od wewnątrz nietynkowane malowane oparte na poprzecznych monolitycznych belkach żelbetowych. Konstrukcja dachowa przedmiotowego budynku jest zdylatowana od ścian innego istniejącego budynku (budynek jest wyższy). Stan pokrycia zły. Liczne ślady korozji i miejscowe braki pokrycia. Dylatacja nie jest zabezpieczona izolacją przeciwwodną. Budynek dwutraktowy, ściany konstrukcyjno osłonowe w układzie podłużnych doprowadzone bezpośrednio do ścian zewnętrznych innego budynku gospodarczego. Konstrukcja budynku przeznaczonego do rozbiórki nie jest połączona z konstrukcją pozostałych budynków. Ściany zewnętrzne i wewnętrzne działowe murowane z pustaków ceramicznych oraz cegły pełnej, otynkowane, gr 25 i 38 cm. Ścianki działowe pomieszczenia nr 02 wykonane w technologii suchych tynków (gk). Stan murów zewnętrznych jest zły licznie pęknięcia i otwory w ścianach. Budynek przeznaczony do rozbiórki, posadowiony na ławie fundamentowej betonowej na głębokości 0,90 m poniżej górnej krawędzi opaski betonowej, co odpowiada rzędnej 121,00 m n.p.m.. Stolarka okienna jest wypaczona i częściowo pozbawiona szklenia. Drzwi wewnętrzne drewniane klepkowe lub płycinowe na ościeżnicach drewnianych, drzwi zewnętrzne stalowe ocynkowane. str. 3

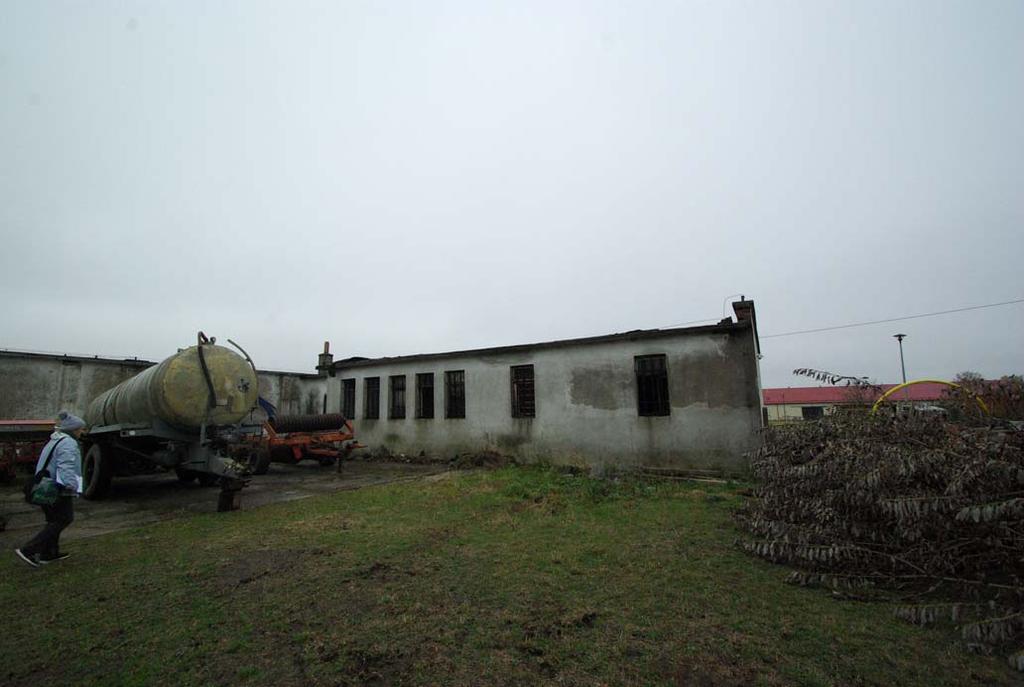

4 W trakcie przeprowadzonej inwentaryzacji stwierdzono, że dokonano już demontażu większości instalacji wewnętrznych Dokumentacja fotograficzna Fot.1 Widok ogólny elewacja południowa Fot.2 Dylatacja pionowa od zabudowy sąsiadującej str. 4

5 Fot.3 Widok ogólny elewacja szczytowa (zachodnia) Fot.4 Widok ogólny elewacja północna str. 5

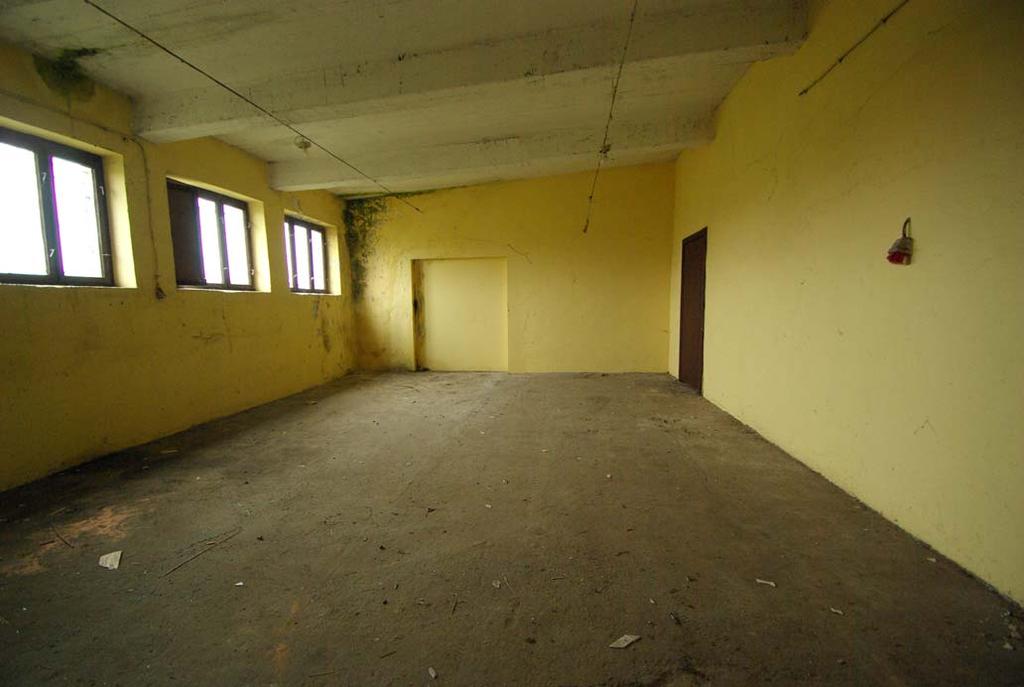

6 Fot.5 Elewacja północna styk z zabudową istniejącą Fot.6 Wnętrze pomieszczenia nr 03 str. 6

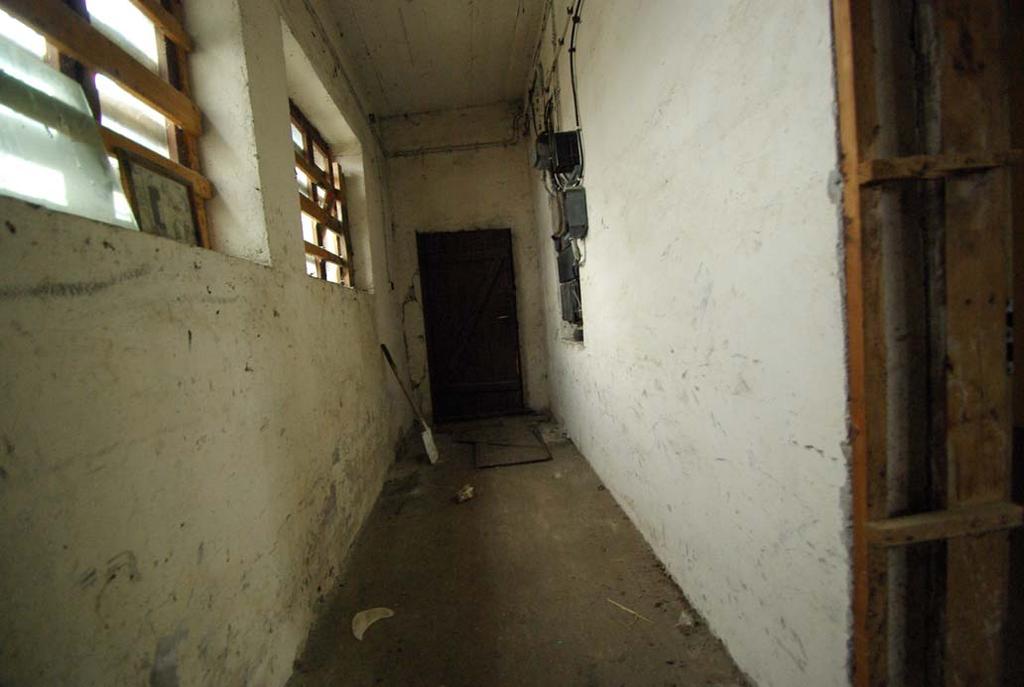

7 Fot.7 Drzwi wewnętrzne połączenie komunikacyjne z pozostałą zabudową Fot.8 istniejąca tablica rozdzielcza str. 7

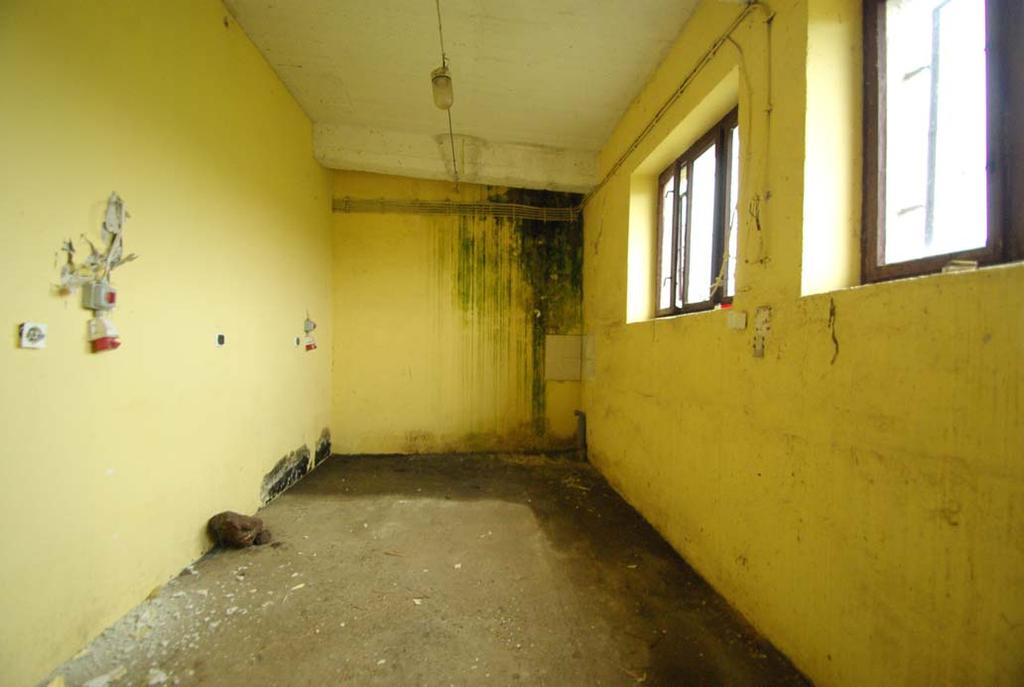

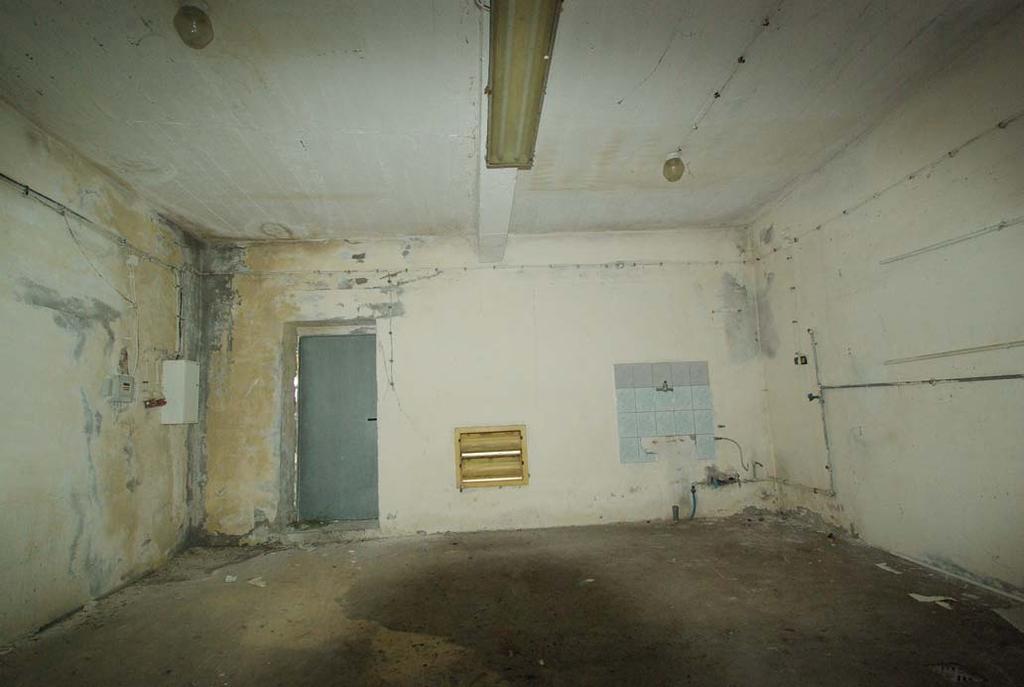

8 Fot.9 Ściana zewnętrzna zabudowy sąsiedniej wnętrze pom. nr 02 Fot.10 Wnętrzne pomieszczenia nr 04, widok w kierunku zewnętrznej ściany południowej str. 8

9 4.3. Ocena stanu technicznego Budynek gospodarczy jest w chwili obecnej nieużytkowany i wykazuje znaczne zużycie materiałowe, z tego powodu kwalifikuje się do niezwłocznej rozbiórki, ponieważ ze względu na swój stan techniczny stanowi potencjalne zagrożenie dla życia i mienia osób postronnych Badania geotechniczne Badania geotechniczne budowa geologiczna W listopadzie 2018r. biuro GEOTEST s.c. przygotowało opinię geotechniczną warunków gruntowowodnych w rejonie istniejących budynków i wiaty na maszyny rolnicze na terenie Rolniczego Zakładu Doświadczalnego "Swojec" przy ul. Wschodniej 68 we Wrocławiu. W celu określenia warunków posadowienia wykonano odkrywkę fundamentów (wykop nr I) na styku budynku przeznaczonego do rozbiórki z budynkiem sąsiednim. Grunty rodzime występujące w podłożu, scharakteryzowano zgodnie z normami PN 81/B i PN 86/B w pięciu warstwach geotechnicznych. W rejonie stolarni (kurnika) stwierdzono 2 warstwy piasków (la i Ib), natomiast w rejonie wiaty przeznaczonej do remontu 4 warstwy (C1 C3 i la). Od powierzchni teren przykryty jest warstwą nasypów mineralnych. W rejonie badania występuje nasyp glebowo kamienisty o miąższości 0,90 m (zasyp fundamentów).. Nasyp ten (piasek gliniasty) w stanie twardoplastycznym ze względu na zawartość frakcji :5 0,02 mm = 14,9 % i :5 0,075 mm = 27,6 %, zaliczony jest do gruntów wysadzinowych. W obrębie gruntów rodzimych wydzielono pięć warstw geotechnicznych. Charakterystykę poszczególnych warstw przedstawiono poniżej. Warstwa geotechniczna la zaliczono tu piaski drobne, barwy żółtej w stanie średniozagęszczonym o stopniu zagęszczenia ID = 0,45. Grunty tej warstwy występują bezpośrednio pod fundamentem w odkrywce nr I. Grunty te występują powyżej i poniżej lustra wody gruntowej. Parametry geotechniczne dla w/w warstwy przedstawiają się następująco: wilgotność naturalna Wn = 16,0 25,0 % gęstość objętościowa p = 1,70 1,85 T/m} spójność (kohezja) Cu = 0,0 kpa kąt tarcia wewnętrznego <l> = 30" moduły ściśliwości Mo = kpa, Eo = kpa współczynnik filtracji K = 4,60 m/dobę. Warstwa geotechniczna Ib zaliczono tu piaski średnie barwy żółto szarej w stanie średniozagęszczony~ o stopniu zagęszczenia ID = 0,45. Grunty tej warstwy występują lokalnie w odkr. nr I na głębokości 1,80 2,30 m. Parametry geotechniczne dla w/w warstwy przedstawiają się następująco : wilgotność naturalna Wn = 22,0 % gęstość objętościowa p = 1,95 T/m) spójność (kohezja) Cu = 0,0 kpa kąt tarcia wewnętrznego c!j = 33 moduły ściśliwości Mo = kpa, Eo = kpa Warstwa geotechniczna C1, C2 i C3 nie dotyczy. Grunty tej warstwy występują lokalnie w odkr. nr II Posadowienie istniejących obiektów Odsłonięte ściany fundamentowe budynków w odkrywce nr I (budynek przeznaczony do wyburzenia i budynek sąsiedni przeznaczony do zachowania), wykazały: Budynek przeznaczony do rozbiórki, posadowiony na ławie fundamentowej betonowej na głębokości 0,90 m poniżej górnej krawędzi opaski betonowej, co odpowiada rzędnej 121,00 m n.p.m.. Powyżej terenu ściany ceglane. Pod ławą fundamentową występują piaski drobne warstwy geotechnicznej la. Fundament jest w dobrym stanie technicznym. Brak izolacji pionowej i poziomej. Budynek sąsiedni, fundament i ściany fundamentowe ceglane, posadowione na głębokości 1,14 m ppt, co odpowiada rzędnej 120,76 m n.p.m.. Pod ławą fundamentową występują piaski drobne warstwy geotechnicznej la. Fundament jest w dobrym stanie technicznym. Brak izolacji pionowej i poziomej. Szczegóły i wymiary przedstawiono na rysunkach odkrywek w opinii geotechnicznej. Budynki przylegają do siebie w przesunięciu (0,08 m), przy czym wysunięty na zewnątrz jest budynek przeznaczony do zachowania. str. 9

10 Fot.11 Odkrywka fundamentowa po prawej fundament ceglany budynku sąsiedniego, po lewej fundament żelbetowy budynku rozbieranego Wnioski Podłoże gruntowe w rejonie odkrywki I należy uznać za jednorodne, nośne o korzystnych parametrach geotechnicznych. Na terenie wykonanych badań, woda gruntowa występuje w piaskach (stwierdzona jedynie w odkrywce nr I) dając zwierciadło statyczne na głębokości 2,35 m. p.p.t., co odpowiada rzędnej 119,55 m n.p.m.. Stwierdzony poziom uznaje się za stan średni niski (okres niżu hydrologicznego 2018 r) Projektowane prace rozbiórkowe Przed przystąpieniem do robót należy: całkowicie wygrodzić teren rozbiórki i oznaczyć tablicami z informacją o prowadzonych robotach, odłączyć wszystkie instalacje wewnętrzne (woda, prąd). Wykonawca powinien przestrzegać zapisów rozporządzenia Ministra Gospodarki, Pracy i Polityki Społecznej z r. (Dz.U. Nr 71, póz. 649). Ze względu na znaczną korozję materiały konstrukcyjne pochodzące z rozbiórki nie nadają się do ponownego zabudowania. Gruz pochodzący z rozbiórki należy sukcesywnie wywozić na miejsce jego składowania. Prace rozbiórkowe należy przeprowadzać zgodnie ze sztuką budowlaną. str. 10

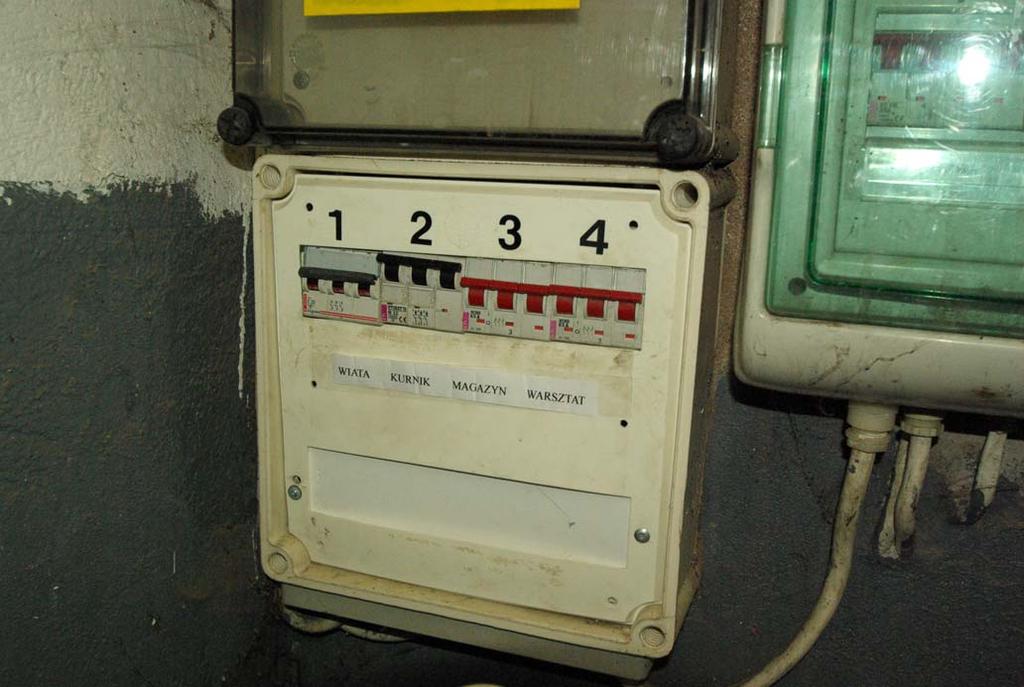

11 4.6. Urządzenia i sieci instalacyjne Założenia ogólne W budynku występuje czynna instalacja energetyczna oraz instalacja wody. Przed rozpoczęciem demontażu konieczne jest upewnienie się, że obiekty będą odłączone od sieci zasilających Instalacja energetyczna Odłączenie zasilania energetycznego wykonać na złączu zlokalizowanym w budynku warsztatu oznaczenie kurnik. Fot. 12 Złącze energetyczne w pomieszczeniu warsztatu (poza budynkiem przeznaczonym do rozbiórki) Demontaż rozpoczyna się od elementów wyposażenia, a następnie demontuje się przewody Instalacja wody Ponieważ na etapie inwentaryzacji nie udało się ustalić miejsca podłączenia instalacji wodnej, należy wykonać demontaż posadzki betonowej wzdłuż trasy wodociągu, aż do miejsca, w którym będzie możliwe wykonanie odcięcia zasilania w wodę. str. 11

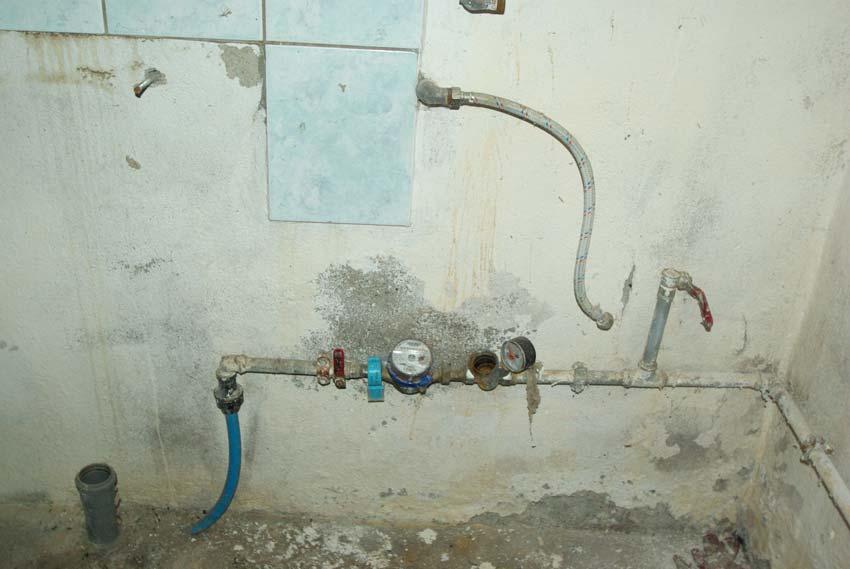

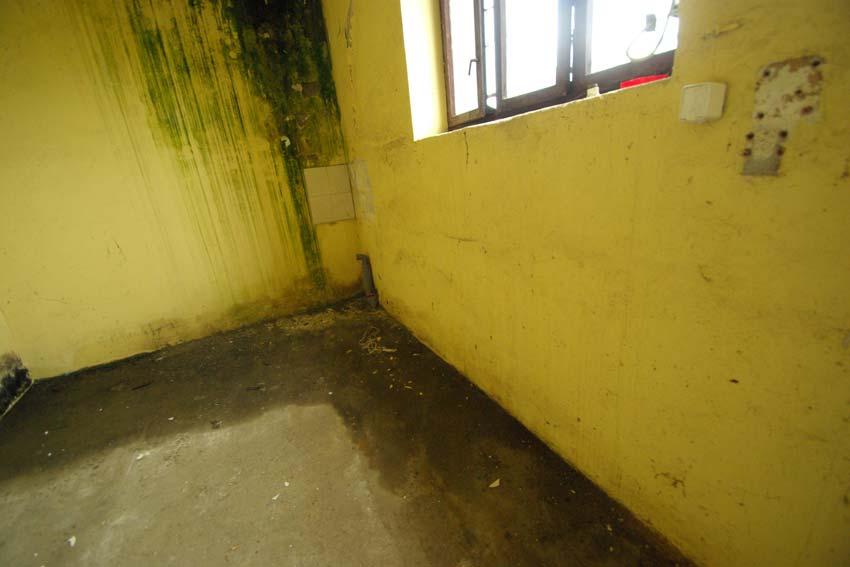

12 Fot. 13 Przyłącze wody (czynne) w pomieszczeniu nr 04 Fot. 14 Przyłącze wody (czynne) w pomieszczeniu nr Opis zakresu procesu rozbiórki Wszystkie obiekty budowlane są w całości przeznaczone do rozbiórki. Zakłada się, że roboty rozbiórkowe będą prowadzone ręcznie lub mechaniczne. W zakres rozbiórki wchodzą: 1. demontaż urządzeń i instalacji, 2. demontaż ościeżnic i skrzydeł drzwiowych oraz stolarki okiennej, 3. rozbiórka pokrycia dachowego, 4. demontaż konstrukcji dachu i ścianek attyki od strony elewacji szczytowej zachodniej, 5. rozbiórka ścian wewnętrznych działowych, str. 12

13 6. rozbiórka ścian zewnętrznych konstrukcyjno osłonowych, 7. wywiezienia i utylizacja gruzu (potwierdzona dokumentami odbiorowymi wystawionymi przez atestowanego odbiorcę odpadów budowlanych), 8. zasypanie wykopów ziemią i wyrównanie terenu Opis sposobu prowadzenia robót rozbiórkowych Podczas całego procesu rozbiórki należy bezwzględnie przestrzegać zasad i przepisów BHP oraz zaleceń zawartych w informacji dotyczącej bezpieczeństwa i ochrony zdrowia zawartej w dalszej części opracowania. Harmonogram prac rozbiórkowych i zasady transportu wewnętrznego odpadów porozbiórkowych należy bezwzględnie uzgodnić z przedstawicielami Inwestora. Należy bezwzględnie odłączyć czynne przyłącza z mediami niebezpiecznymi typu (prąd elektryczny, rurociągi z gazami i mediami ciekłymi np., kwasy, ługi itp.) przed przystąpieniem do właściwych robót rozbiórkowych. Należy bezwzględnie sprawdzić czy odłączone od mediów instalacje i przyłącza nie zawierają pozostałości substancji łatwopalnych, wybuchowych, żrących itp.. Roboty rozbiórkowe należy przeprowadzić za pomocą urządzeń i maszyn wyburzeniowych lub ręcznie za pomocą dźwigu z zawieszonym koszem, w który przebywałyby osoby używające młotów pneumatycznych i palników acetylenowo tlenowych. Elementy demontowane za pomocą palników acetylenowo tlenowych lub elektronarzędzi należy bezwzględnie podwiesić do atestowanych zawiesi i usuwać za pomocą dźwigu o udźwigu dostosowanym do ciężaru usuwanego elementu. Roboty demontażowe należy rozpocząć od demontażu wyposażenia, następnie należy przeprowadzić właściwe prace rozbiórkowe w kolejności opisanej w poprzednim punkcie niniejszego opisu. W pobliżu miejsca rozbiórki zlokalizowana jest droga publiczna. Rozebrane konstrukcje należy tak podzielić, aby po załadunku na środki transportowe nie powodowały przekroczenia skrajni drogowej. Obiekty do rozbiórki zlokalizowane są na działce Inwestora Opis sposobu zapewnienia bezpieczeństwa ludzi i mienia Bezpieczeństwo ludzi i mienia w trakcie prowadzenia robót rozbiórkowych będzie zapewnione poprzez oddzielenie terenu rozbiórki tymczasowym ogrodzeniem z umieszczonymi tablicami ostrzegawczymi o prowadzeniu robót rozbiórkowych i zagrożeniu dla bezpieczeństwa ludzi. Wszelkie prace prowadzić pod nadzorem osoby posiadającej stosowne uprawnienia Zagospodarowanie odpadów Wszelkie odpady powstałe w wyniku rozbiórki przewiezione muszą być do miejsc utylizacji Narzędzia i maszyny stosowane przy rozbiórce Do prowadzenie prac rozbiórkowych przewiduje się stosowanie następujących maszyn i narzędzi: koparka średniej wielkości (ładowanie gruzu), przewracanie ścian, samochód ciężarowy samowyładowczy, młoty elektryczne, elektronarzędzia, lekkie rusztowanie wewnętrzne, wciągarka mechaniczna Urządzenia zabezpieczające i ochronne Znajdujące się w pobliżu miejsca rozbiórki budowle, urządzenia użyteczności publicznej, latarnie, słupy, przewody i rośliny powinny być odpowiednio zabezpieczone Środki zabezpieczające pracowników i narzędzia Robotnicy zatrudnieni przy robotach rozbiórkowych powinni być zaopatrzeni w odzież i urządzenia ochronne, jak hełmy, rękawice i okulary ochronne, maski przeciwpyłowe a narzędzia ręczne powinny być mocno osadzone na zdrowych i gładkich trzonkach oraz stale utrzymane w dobrym stanie. Kierownik robót zobowiązany jest dokładnie poinformować robotników o sposobie wykonywania robót i pouczyć ich o warunkach i przepisach bezpieczeństwa pracy. Miejsca ustawienia drabin do wejścia na mury powinien wskazywać kierownik robót lub majster. W trakcie rozbiórki należy stosować rozporządzenie Ministra Gospodarki i Pracy z dn r. (Dz.U. nr 216, póz. 1824). 3. Wpływ warunków atmosferycznych na prowadzenie robót rozbiórkowych. Przy wykonywaniu robót rozbiórkowych należy uwzględniać wpływ na nie warunków atmosferycznych, jak deszczu, mrozu, odwilży. Podczas silnego wiatru nie wolno prowadzić robót na ścianach lub innych rozbieranych str. 13

14 konstrukcjach albo pod nimi, gdyż może zachodzić niebezpieczeństwo zawalenia się tych konstrukcji w wyniku silnych porywów wiatru Zapewnienie bezpieczeństwa publicznego. Wszystkie przejścia i przejazdy pozostające w zasięgu prowadzonych robót rozbiórkowych powinny być w sposób odpowiedni zabezpieczone. Przed przystąpieniem do robót rozbiórkowych wykonawcy mają obowiązek sprawdzenia, czy w ich zasięgu, w miejscach zagrożonych, nie ma osób postronnych Rozbiórka ręczna i mechaniczna Wszyscy robotnicy pracujący na wysokości powyżej 4 m powinni być zaopatrzeni w szelki na linach odpowiednio umocowanych do trwałych elementów konstrukcji w danym momencie nie rozbieranych, oraz posiadać stosowne badania lekarskie, oraz środki ochrony osobistej. Zrzucanie wystających lub zwisających części budynku powinno być wykonywane szczególnie ostrożnie pod osobistym nadzorem majstra lub kierownika robót. Miejsca zrzucania gruzu powinny być należycie zabezpieczone. Przy usuwaniu gruzu z większych płaszczyzn należy stosować pochylnie lub zsypy ( rynny) Zabrania się przebywania jakichkolwiek osób w pobliżu pracujących maszyn i urządzeń. Nie zezwala się na gromadzenie gruzu na stropach, schodach i innych konstrukcjach budynku. 5. INFORMACJE O WPŁYWIE NA ŚRODOWISKO Projektowane rozbiórki przedmiotowego obiektu nie wpłyną w żaden sposób ujemnie na środowisko. 6. INFORMACJA O OBSZARZE ODDZIAŁYWANIA OBIEKTU Obszar oddziaływania inwestycji dotyczy wyłącznie działki nr 2/1, AM 14, obręb Swojczyce, przy ul. Wschodniej 68 we Wrocławiu. Analizy dokonano w oparciu o przepisy odrębne zawarte w: Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U nr 75 poz. 690 ze zm.), Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2010 r. Nr 109, poz. 719), Ustawie z dnia 23 lipca 2003 r. o ochronie zabytków i opiece nad zabytkami (Dz. U. z 2014 r., poz. 1446), Ustawa z dnia 23 kwietnia 1964 r. Kodeks cywilny. (Dz. U nr 16 poz. 93 ze zm.). 7. TERMIN I WARUNKI REALIZACJI Planowany termin rozpoczęcia prac rozbiórkowych to r.. Wszystkie prace rozbiórkowe będą zlecone firmie zewnętrznej. Przewidziany czas przeprowadzenia prac to 45 dni. Miejsca przeprowadzenia prac będą wygrodzone oraz zaopatrzone w stosowne ostrzeżenia. 8. GOSPODARKA ODPADAMI Wytworzone w trakcie prac rozbiórkowych odpady budowlane (gruz budowlany) wynoszone będą do kontenerów usytuowanych w wydzielonym miejscu i odbierane przez wyspecjalizowany zakład utylizacji odpadów. 9. INFORMACJA BIOZ DO PROJEKTU TECHNICZNEGO ROZBIÓRKI BUDYNKU GOSPODARCZEGO NA TERENIE ROLNICZEGO ZAKŁADU DOŚWIADCZALNEGO SWOJEC UNIWERSYTETU PRZYRODNICZEGO WE WROCŁAWIU NA CZĘŚCI DZIAŁKI NR 2/1, AM 14, OBRĘB SWOJCZYCE, PRZY UL. WSCHODNIEJ 68 WE WROCŁAWIU DANE OGÓLNE Stadium: Obiekt: Adres inwestycji: Inwestor: Projekt techniczny Budynek gospodarczy ul. Wschodnia 68, Wrocław Uniwersytet Przyrodniczy we Wrocławiu ul. Cypriana Kamila Norwida 25, Wrocław str. 14

15 9.2. Zakres i cel opracowania Niniejsze opracowanie zawiera informację BIOZ do projektu rozbiórki budynku gospodarczego na terenie Rolniczego Zakładu Doświadczalnego Swojec Uniwersytetu Przyrodniczego we Wrocławiu na części działki nr 2/1, AM 14, obręb Swojczyce, przy ul. Wschodniej 68 we Wrocławiu Zakres robót oraz kolejność ich realizacji. W pierwszej kolejności należy sprawdzić odłączenie wszystkich mediów. Kolejność robót rozbiórkowych opisano w pkt Wykaz istniejących obiektów budowlanych. Obiekt, przeznaczony do remontu i przebudowy, znajduje się na terenie Rolniczego Zakładu Doświadczalnego Swojec Uniwersytetu Przyrodniczego we Wrocławiu na części działki nr 2/1, AM 14, obręb Swojczyce, przy ul. Wschodniej 68 we Wrocławiu. Budynek przeznaczony do rozbiórki przylega bezpośrednio do innych zabudowań gospodarczych. W budynku występują następujące czynne instalacje wewnętrzne: elektryczna i wody. Obszar opracowania nie jest objęty ochroną konserwatorską. Działka jest całkowicie ogrodzona od terenów sąsiednich, budynek jednak zlokalizowany jest w zabudowie zwartej z innymi użytkowanymi budynkami RZD Swojec. Z tego powodu należy zwrócić szczególna uwagę na bezpieczeństwo osób postronnych (pracowników RZD Swojec ), które mogą się znaleźć w bezpośrednim sąsiedztwie budynku Wskazania elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Oprócz zabezpieczenia i oznakowania terenu robót od reszty działki, szczególnie istotne jest zwrócenie uwagi na zabezpieczenie i oznakowanie robót od strony dróg i działek sąsiednich. Dotyczy to okresu poprzedzającego rozpoczęcie robót jak i wykonywania prac budowlanych Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, ich skala i rodzaje oraz miejsce i czas wystąpienia Należy zwrócić uwagę na prawidłowy demontaż, transport i utylizację elementów z rozbiórki. Szczególną ostrożność należy zachować również przy demontażu ścian i konstrukcji dachu jak i ścian, a zwłaszcza w bezpośrednim sąsiedztwie zabudowy istniejącej Sposób prowadzenia instruktażu pracowników przed przystąpieniem do prowadzenia robót i w trakcie realizacji obiektu Przy pracach budowlanych (roboty budowlano montażowe, prace przy obsłudze i konserwacji budowlanego sprzętu zmechanizowanego i pomocniczego oraz na placach składowych materiałów budowlanych na terenie budowy) może być zatrudniony wyłącznie pracownik, który : posiada kwalifikacje przewidziane stosownymi przepisami dla danego stanowiska, uzyskał orzeczenie lekarskie o dopuszczeniu do określonej pracy, posiada wstępne przeszkolenie stanowiskowe w przypadku pracownika nowego, 14 posiada przeszkolenie stanowiskowe i przeszkolenie okresowe w przypadku pracownika o dłuższym stażu, posiada dopuszczenie do pracy na wysokości. Instruktaż pracowników winien zawierać : imienny podział pracy, kolejność wykonywania zadań, wymagania bezpieczeństwa i higieny pracy przy poszczególnych czynnościach i robotach. Przed dopuszczeniem pracownika do pracy pracodawca zobowiązany jest zaopatrzyć go w odzież roboczą i ochronną zgodnie z obowiązującymi w tym zakresie przepisami. Pracownicy narażeni na urazy mechaniczne, porażenia prądem, upadki z wysokości, oparzenia i zatrucia, wibracje oraz inne szkodliwe czynniki i zagrożenia związane z wykonywaną pracą powinni być zaopatrzeni w sprzęt ochrony osobistej. Sprzęt ten powinien posiadać odpowiedni certyfikat. Na budowie powinien być urządzony punkt pierwszej pomocy obsługiwany przez wyszkolonego w tym zakresie pracownika Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Przed przystąpieniem do robót budowlanych należy zapewnić środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką str. 15

16 ewakuację na wypadek pożaru, awarii i innych zagrożeń zgodnie z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia r. (Dz.U. Nr 129/97 póz. 844) oraz Rozporządzeniem Ministra Gospodarki z dnia r. (Dz.U. Nr 118, póz. 1263). Środki bezpieczeństwa winny być przewidziane w dokumentacji techniczno ruchowej, instrukcjach obsługi oraz stanowiskowych instrukcjach bezpieczeństwa i higieny pracy. W szczególności należy pamiętać o wygradzaniu stref niebezpiecznych, stosowaniu zabezpieczeń terenu i osobistym przy pracach na wysokości. Prowadzić roboty zgodnie z ich technologią oraz w oparciu o aktualne przepisy bhp, a w szczególności zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. (Dz.U. z dnia r 10. UWAGI KOŃCOWE Zakres prac budowlanych związany z wyburzeniami wymaga sporządzenia planu BIOZ ze względu na wykonywanie prac rozbiórkowych na terenie czynnego zakładu produkcyjnego. Po zakończeniu prac rozbiórkowych należy opracować inwentaryzację geodezyjną powykonawczą. Opracowanie mgr inż. architekt Marcin Rozenkowski str. 16

17 11. CZĘŚĆ GRAFICZNA nr rysunku temat skala A.01 Plan sytuacyjny 1/500 A.02 Rzut poziomy, przekroje 1/100 str. 17
