1 PROJEKT BUDOWLANO - WYKONWACZY ROZBIÓRKI ZABUDOWY GOSPODARCZEJ I POMOCNICZEJ BUDYNKU MIESZKALNEGO ZLOKALIZOWANEGO W GLIWICACH PRZY UL.DWORSKIEJ 10D 1. PODSTAWA FORMALNO-PRAWNA OPRACOWANIA I INFORMACJE OGÓLNE O PRZEDMIOCIE ZLECENIA DATA OPRACOWANIA, NR I DATA UMOWY ORAZ NAZWA ZLECENIODAWCY DANE DOTYCZĄCE ZLECENIOBIORCY PODSTAWY MATERIALNO- PRAWNE PODSTAWY MERYTORYCZNE 3 2. CZĘŚĆ ARCHITEKTONICZNO BUDOWLANA PRZEDMIOT OPRACOWANIA DANE OGÓLNE 5 3. SPOSÓB PROWADZENIA ROBÓT ROZBIÓRKOWYCH 7 4. SPOSÓB ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA 8 ZAŁ. 1 RYSUNKI Lp. Nazwa rysunku Numer rysunku 1 Plan sytuacyjny A-01 2 Rzut przyziemia budynku garażu i budynku gospodarczego wraz z przekrojem A-02 3 Rzut przyziemia budynku dworu, budynku gospodarczego i schodów zewnętrznych A-03 4 Rzut piętra budynku dworu, budynku gospodarczego i schodów zewnętrznych A-04 5 Rzut poddasza budynku dworu, budynku gospodarczego i schodów zewnętrznych A-05 6 Przekrój A-A, B - B A-06 7 Przekrój D-D A-07 ZAŁ. 2 UPRAWNIENIA I OŚWIADCZENIA 2

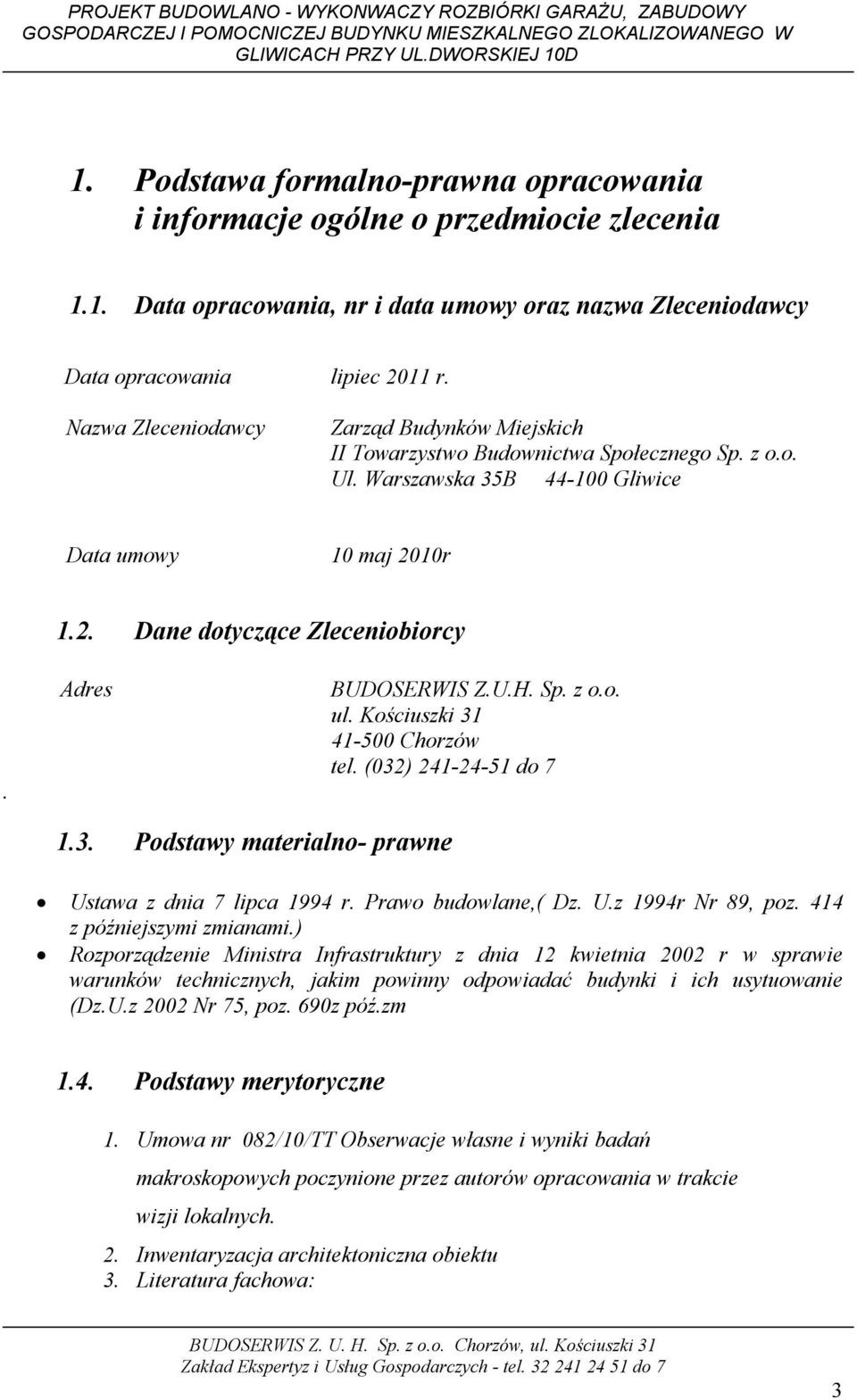

2 1. Podstawa formalno-prawna opracowania i informacje ogólne o przedmiocie zlecenia 1.1. Data opracowania, nr i data umowy oraz nazwa Zleceniodawcy Data opracowania lipiec 2011 r. Nazwa Zleceniodawcy Zarząd Budynków Miejskich II Towarzystwo Budownictwa Społecznego Sp. z o.o. Ul. Warszawska 35B Gliwice Data umowy 10 maj 2010r 1.2. Dane dotyczące Zleceniobiorcy. Adres BUDOSERWIS Z.U.H. Sp. z o.o. ul. Kościuszki Chorzów tel. (032) do Podstawy materialno- prawne Ustawa z dnia 7 lipca 1994 r. Prawo budowlane,( Dz. U.z 1994r Nr 89, poz. 414 z późniejszymi zmianami.) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.z 2002 Nr 75, poz. 690z póź.zm 1.4. Podstawy merytoryczne 1. Umowa nr 082/10/TT Obserwacje własne i wyniki badań makroskopowych poczynione przez autorów opracowania w trakcie wizji lokalnych. 2. Inwentaryzacja architektoniczna obiektu 3. Literatura fachowa: 3

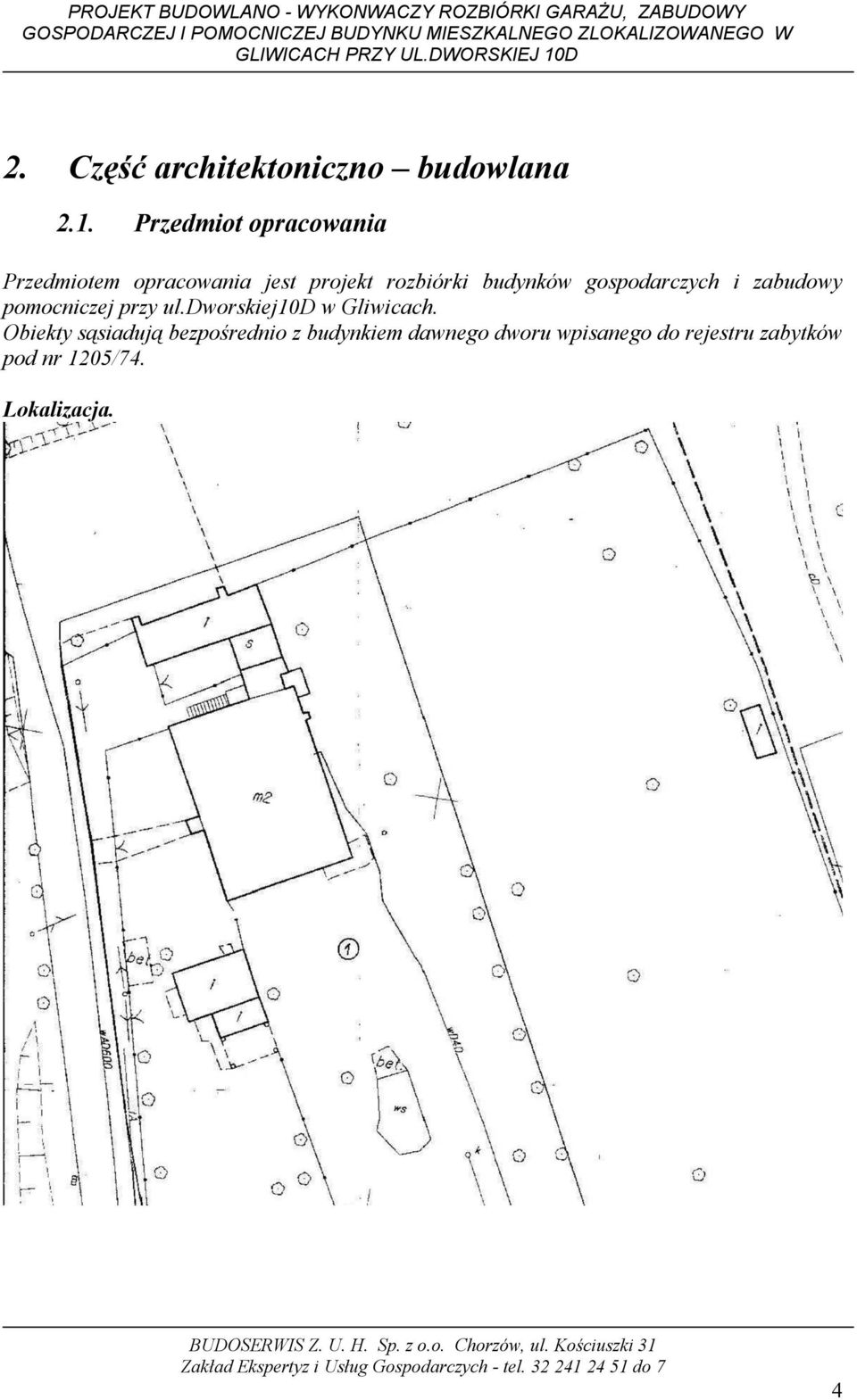

3 2. Część architektoniczno budowlana 2.1. Przedmiot opracowania Przedmiotem opracowania jest projekt rozbiórki budynków gospodarczych i zabudowy pomocniczej przy ul.dworskiej10d w Gliwicach. Obiekty sąsiadują bezpośrednio z budynkiem dawnego dworu wpisanego do rejestru zabytków pod nr 1205/74. Lokalizacja. 4

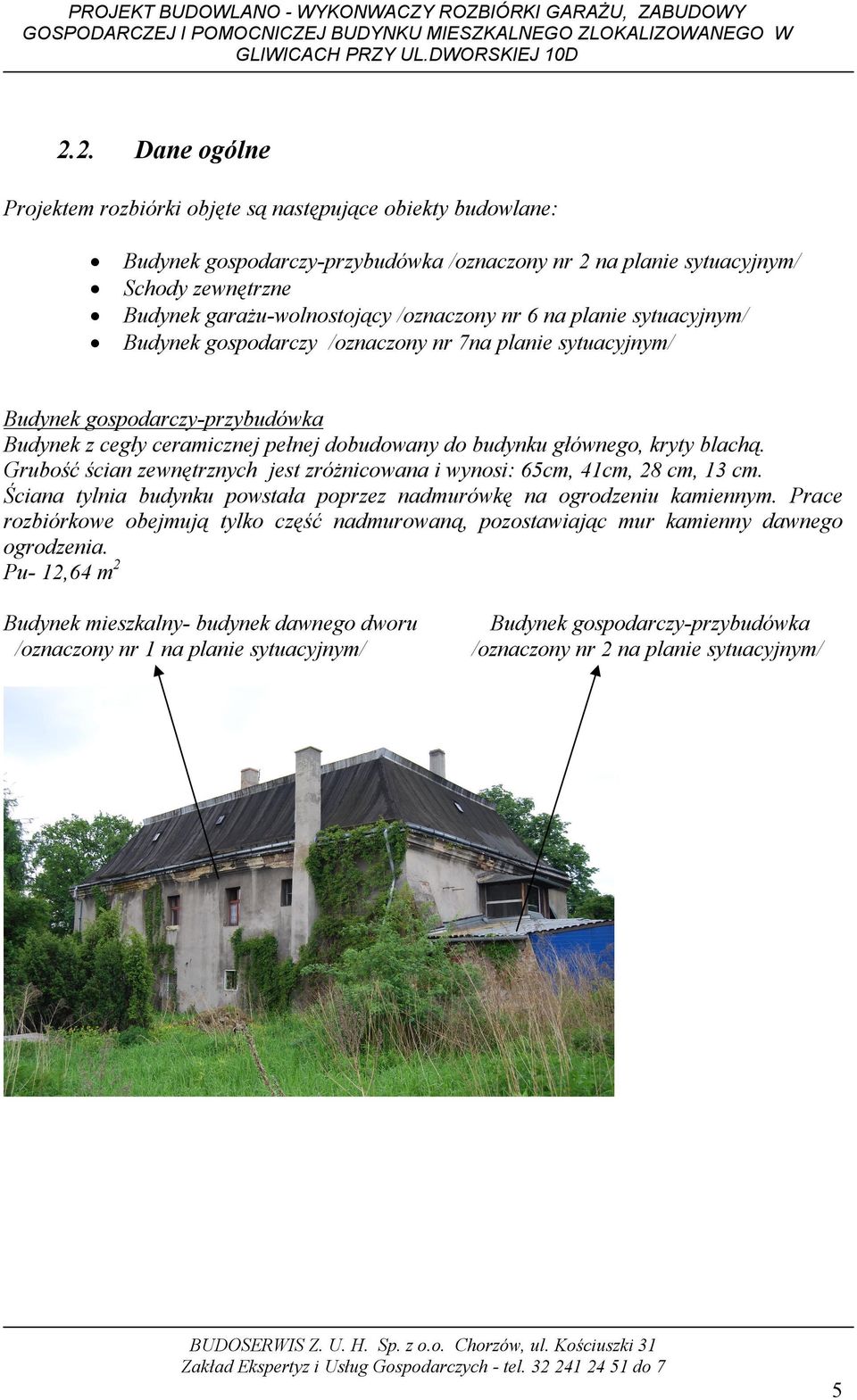

4 2.2. Dane ogólne Projektem rozbiórki objęte są następujące obiekty budowlane: Budynek gospodarczy-przybudówka /oznaczony nr 2 na planie sytuacyjnym/ Schody zewnętrzne Budynek garażu-wolnostojący /oznaczony nr 6 na planie sytuacyjnym/ Budynek gospodarczy /oznaczony nr 7na planie sytuacyjnym/ Budynek gospodarczy-przybudówka Budynek z cegły ceramicznej pełnej dobudowany do budynku głównego, kryty blachą. Grubość ścian zewnętrznych jest zróżnicowana i wynosi: 65cm, 41cm, 28 cm, 13 cm. Ściana tylnia budynku powstała poprzez nadmurówkę na ogrodzeniu kamiennym. Prace rozbiórkowe obejmują tylko część nadmurowaną, pozostawiając mur kamienny dawnego ogrodzenia. Pu- 12,64 m 2 Budynek mieszkalny- budynek dawnego dworu /oznaczony nr 1 na planie sytuacyjnym/ Budynek gospodarczy-przybudówka /oznaczony nr 2 na planie sytuacyjnym/ 5

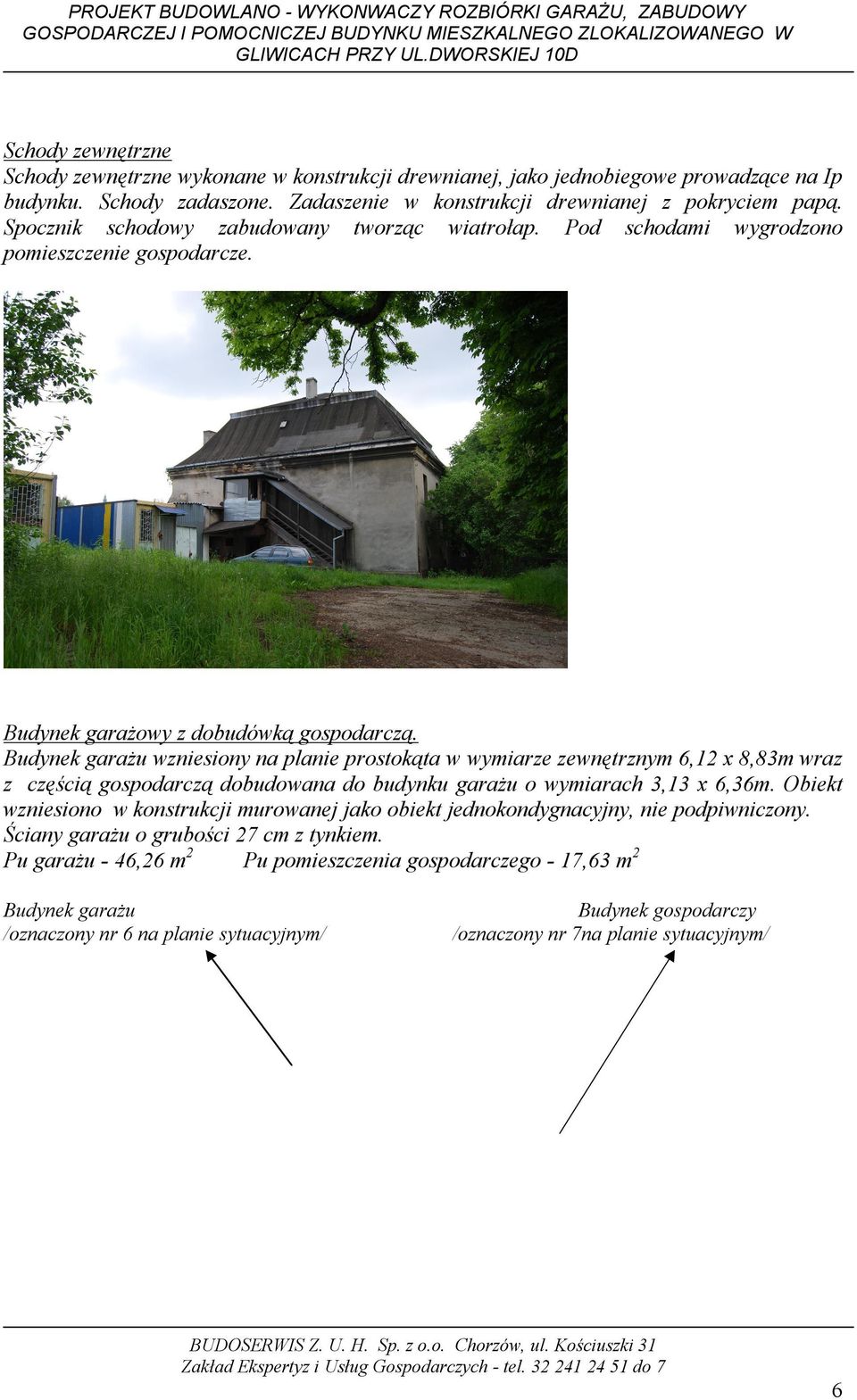

5 Schody zewnętrzne Schody zewnętrzne wykonane w konstrukcji drewnianej, jako jednobiegowe prowadzące na Ip budynku. Schody zadaszone. Zadaszenie w konstrukcji drewnianej z pokryciem papą. Spocznik schodowy zabudowany tworząc wiatrołap. Pod schodami wygrodzono pomieszczenie gospodarcze. Budynek garażowy z dobudówką gospodarczą. Budynek garażu wzniesiony na planie prostokąta w wymiarze zewnętrznym 6,12 x 8,83m wraz z częścią gospodarczą dobudowana do budynku garażu o wymiarach 3,13 x 6,36m. Obiekt wzniesiono w konstrukcji murowanej jako obiekt jednokondygnacyjny, nie podpiwniczony. Ściany garażu o grubości 27 cm z tynkiem. Pu garażu - 46,26 m 2 Pu pomieszczenia gospodarczego - 17,63 m 2 Budynek garażu /oznaczony nr 6 na planie sytuacyjnym/ Budynek gospodarczy /oznaczony nr 7na planie sytuacyjnym/ 6

6 3. Sposób prowadzenia robót rozbiórkowych Podstawową zasadą robót rozbiórkowych jest stopniowe zmniejszanie obciążenia elementów konstrukcyjnych oraz demontaż elementów osadzonych wyżej. Przed przystąpieniem do bezpośrednich robót rozbiórkowych należy wykonać wszystkie niezbędne zabezpieczenia, a więc: - teren oznakować tablicami ostrzegawczymi: "Roboty rozbiórkowe-wstęp wzbroniony", kierownik rozbiórki sprawdzi, czy nie występują media w budynku, w przypadku stwierdzenia ich występowania, media należy je odłączyć, - przygotować teren przy obiekcie na tymczasowe składowisko materiałów uzyskanych z rozbiórki z podziałem na : a) cegła b) elementy drewniane c) gruz betonowy i ceglany d) elementy stalowe W czasie rozbiórki należy pamiętać obalenie ścian szczytowych oraz innych części konstrukcyjnych obiektu przez podkopywanie i podcinanie jest zabronione, ściany należy rozbierać sposobem ręcznym, przy zastosowaniu przy rozbiórce lin i ciągników, stanowiska pracy ludzi i maszyn winny znajdować się poza zasięgiem niebezpiecznej strefy rozbiórki, długość lin winna być trzykrotnie większa od wysokości obiektu, zakładać liny w sposób bezpieczny, by w czasie podnoszenia nie dopuścić do przypadkowego strącenia materiałów lub gruzu, usuwanie jednego elementu nie może wywołać nieprzewidzianego spadku lub zawalenia się innego elementu. Zbędny materiał należy natychmiast wywozić na wskazane miejsce lub wysypisko. Zabrania się prowadzenia robót rozbiórkowych: 7

7 - w złych warunkach atmosferycznych jak; mgła, śnieg, deszcz i porywisty wiatr, podczas silnego wiatru może nastąpić niebezpieczeństwo zawalenia się konstrukcji lub zdmuchnięcia robotnika, - przy prędkości wiatru ponad 10 misek., - poprzez podcinanie lub podkopywanie konstrukcji od nasady obiektu. TECHNOLOGIA I KOLEJNOŚĆ ROBÓT ROZBIÓRKOWYCH. Roboty rozbiórkowe obiektów należy rozpocząć z chwilą całkowitej pewności nie występowania mediów w budynku (woda, gaz, energia elektryczna, kanalizacja itp). Rozbiórkę pokrycia dachowego budynku gospodarczego przybudówki należy prowadzić sposobem ręcznym z jednoczesnym transportem pokrycia dachowego z blachy falistej na tymczasowe składowisko (dopuszcza się czasowe składowanie materiałów z rozbiórki w miejscu wskazanym przez Inwestora - właściciela posesji). Rozbiórkę konstrukcji dachu rozpocząć od demontażu drewnianych łat poprzecznych, następnie łat konstrukcyjnych wbudowanych w kątowniki stalowe. W ostatniej kolejności rozbiórki wykonać ścian konstrukcyjnych konstrukcyjnych. Roboty prowadzić ręcznie, z rusztowań z zabezpieczeniami. Cięcie konstrukcji palnikami acetylenowymi, z zachowaniem przepisów BHP i p.poż. Rozbiórkę posadzki betonowej wykonać przy pomocy sprzętu mechanicznego do robót rozbiórkowych. Rozbiórkę budynku garażowego z budynkiem gospodarczym rozpocząć od rozbiórki płyty stropodachu a następnie ścian konstrukcyjnych. Rozbiórkę wykonać do głębokości ław fundamentowych lub min. 0,50 m poniżej terenu. Schody zewnętrzne- rozbiórkę rozpocząć od demontażu zadaszenia oraz ścian osłonowych wiatrołapu, a następnie przystąpić do rozbiórki schodów zważając na bezpośrednie sąsiedztwo ze ścianą zewnętrzną obiektu zabytkowego. 4. Sposób zapewnienia bezpieczeństwa ludzi i mienia W celu zapewnienia bezpieczeństwa pracownikom zatrudnionym przy robotach rozbiórkowych przed przystąpieniem do robót rozbiórkowych kierownik robót zobowiązany jest przeszkolić robotników pod względem bezpieczeństwa oraz zapoznać robotników z przewidywaną kolejnością robót rozbiórkowych.w trakcie robót rozbiórkowych kierownik robót zobowiązany wskazywać miejsca ustawienia drabin, rusztowań, kierować kolejnością rozbiórki oraz kontrolować sposób zabezpieczenia pracowników. Do robót rozbiórkowych a w szczególności do prac na wysokościach nie można dopuścić robotników nie mających aktualnych badań lekarskich. Robotnicy zatrudnieni przy rozbiórce powinni być zaopatrzeni w odzież i urządzenia ochronne takie jak: hełmy, rękawice, okulary ochronne, buty ze stalowymi noskami itp. oraz sprzęt ochrony osobistej posiadający atesty i instrukcje o sposobie użytkowania, w szczególności: - szelki bezpieczeństwa S 4 m kat. AB 104 lub S 5/95 m kat AB 105, - liny bezpieczeństwa z wysokogatunkowego poliamidu, - mechanizmów przesuwnych samozaciskowych i amortyzatorów bezpieczeństwa. 8

8 Narzędzia muszą być w bardzo dobrym stanie. Przy wysokości powyżej 4,0 m. nad terenem robotnicy winni być zabezpieczeni pasami do trwałych elementów konstrukcji. UWAGA: Wszystkie roboty rozbiórkowe prowadzić pod nadzorem osoby posiadającej wymagane uprawnienia budowlane z zachowaniem przepisów BHP a w szczególności z Rozporządzeniem Ministra Pracy i Polityki Społecznej z dnia 11 czerwca 2002 r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 91, poz. 811 ) oraz - Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401) oraz zgodnie z zatwierdzonym programem rozbiórki i planem bezpieczeństwa. Na terenie budowy powinna znajdować się przenośna apteczka oraz sprzęt pierwszej pomocy. Kierownik robót lub brygadzista powinni być przeszkoleni w zakresie udzielania pierwszej pomocy. Po zakończeniu robót teren należy uporządkować i oczyścić. 9
