1 1 OŚ w m. Oleksów dla gm. Gniewoszów

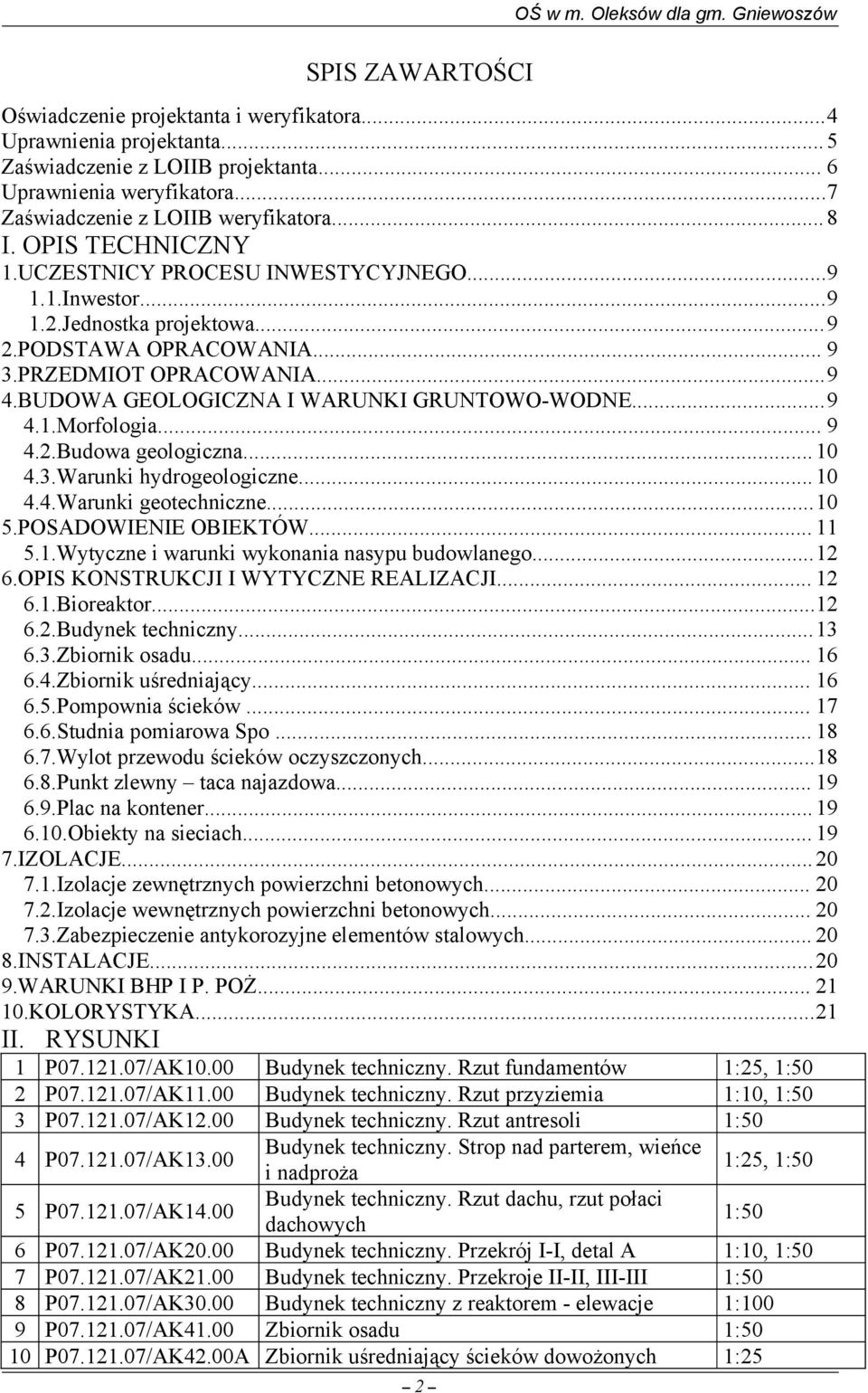

2 OŚ w m. Oleksów dla gm. Gniewoszów SPIS ZAWARTOŚCI Oświadczenie projektanta i weryfikatora...4 Uprawnienia projektanta... 5 Zaświadczenie z LOIIB projektanta... 6 Uprawnienia weryfikatora...7 Zaświadczenie z LOIIB weryfikatora... 8 I. OPIS TECHNICZNY 1.UCZESTNICY PROCESU INWESTYCYJNEGO Inwestor Jednostka projektowa PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA BUDOWA GEOLOGICZNA I WARUNKI GRUNTOWO-WODNE Morfologia Budowa geologiczna Warunki hydrogeologiczne Warunki geotechniczne POSADOWIENIE OBIEKTÓW Wytyczne i warunki wykonania nasypu budowlanego OPIS KONSTRUKCJI I WYTYCZNE REALIZACJI Bioreaktor Budynek techniczny Zbiornik osadu Zbiornik uśredniający Pompownia ścieków Studnia pomiarowa Spo Wylot przewodu ścieków oczyszczonych Punkt zlewny taca najazdowa Plac na kontener Obiekty na sieciach IZOLACJE Izolacje zewnętrznych powierzchni betonowych Izolacje wewnętrznych powierzchni betonowych Zabezpieczenie antykorozyjne elementów stalowych INSTALACJE WARUNKI BHP I P. POŻ KOLORYSTYKA...21 II. RYSUNKI 1 P /AK10.00 Budynek techniczny. Rzut fundamentów 1:25, 1:50 2 P /AK11.00 Budynek techniczny. Rzut przyziemia 1:10, 1:50 3 P /AK12.00 Budynek techniczny. Rzut antresoli 1:50 Budynek techniczny. Strop nad parterem, wieńce 4 P /AK :25, 1:50 i nadproża Budynek techniczny. Rzut dachu, rzut połaci 5 P /AK :50 dachowych 6 P /AK20.00 Budynek techniczny. Przekrój I-I, detal A 1:10, 1:50 7 P /AK21.00 Budynek techniczny. Przekroje II-II, III-III 1:50 8 P /AK30.00 Budynek techniczny z reaktorem - elewacje 1:100 9 P /AK41.00 Zbiornik osadu 1:50 10 P /AK42.00A Zbiornik uśredniający ścieków dowożonych 1:25 2

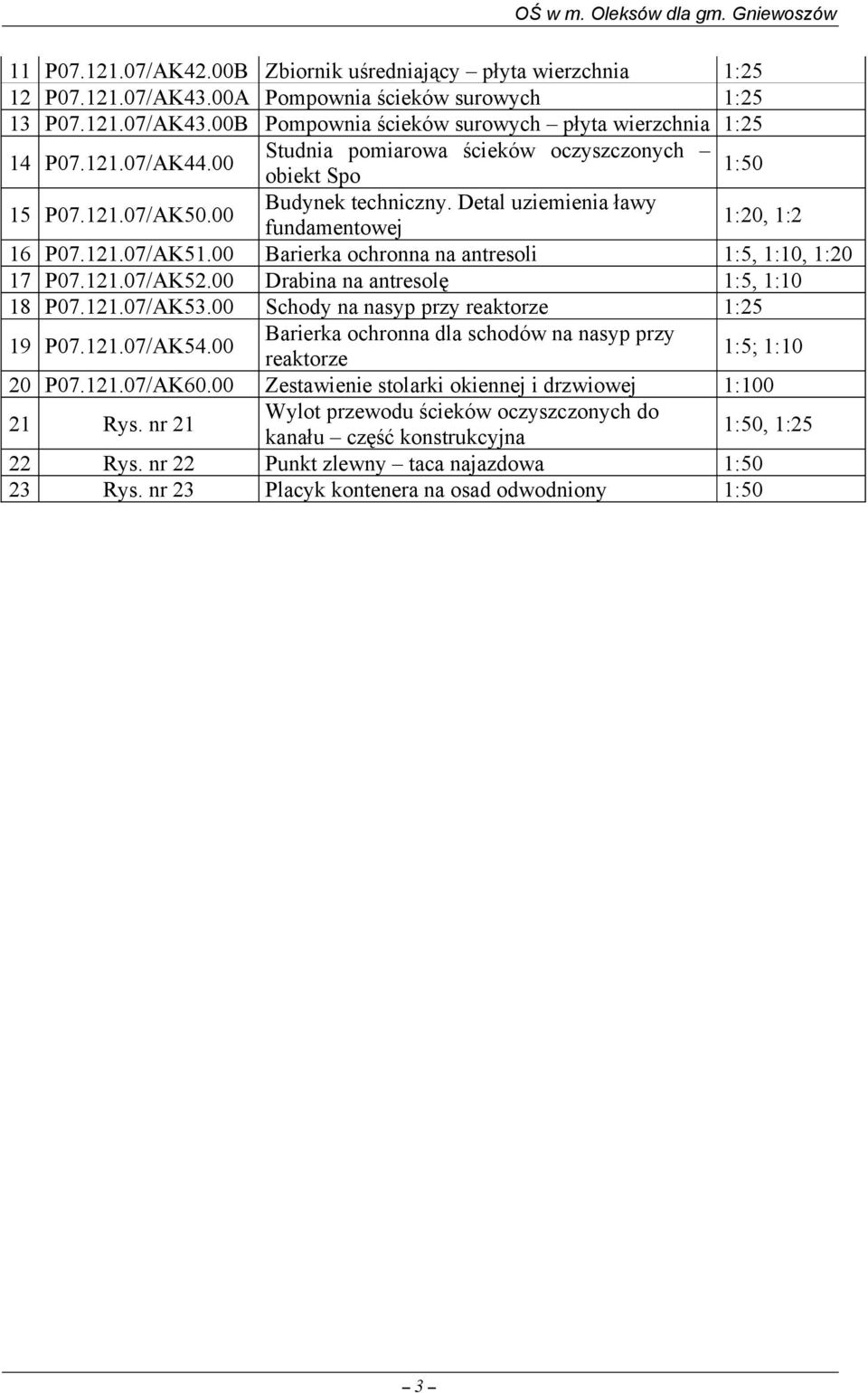

3 OŚ w m. Oleksów dla gm. Gniewoszów 11 P /AK42.00B Zbiornik uśredniający płyta wierzchnia 1:25 12 P /AK43.00A Pompownia ścieków surowych 1:25 13 P /AK43.00B Pompownia ścieków surowych płyta wierzchnia 1:25 14 P /AK44.00 Studnia pomiarowa ścieków oczyszczonych 1:50 obiekt Spo 15 P /AK50.00 Budynek techniczny. Detal uziemienia ławy fundamentowej 1:20, 1:2 16 P /AK51.00 Barierka ochronna na antresoli 1:5, 1:10, 1:20 17 P /AK52.00 Drabina na antresolę 1:5, 1:10 18 P /AK53.00 Schody na nasyp przy reaktorze 1:25 19 P /AK54.00 Barierka ochronna dla schodów na nasyp przy reaktorze 1:5; 1:10 20 P /AK60.00 Zestawienie stolarki okiennej i drzwiowej 1: Rys. nr 21 Wylot przewodu ścieków oczyszczonych do kanału część konstrukcyjna 1:50, 1:25 22 Rys. nr 22 Punkt zlewny taca najazdowa 1:50 23 Rys. nr 23 Placyk kontenera na osad odwodniony 1:50 3

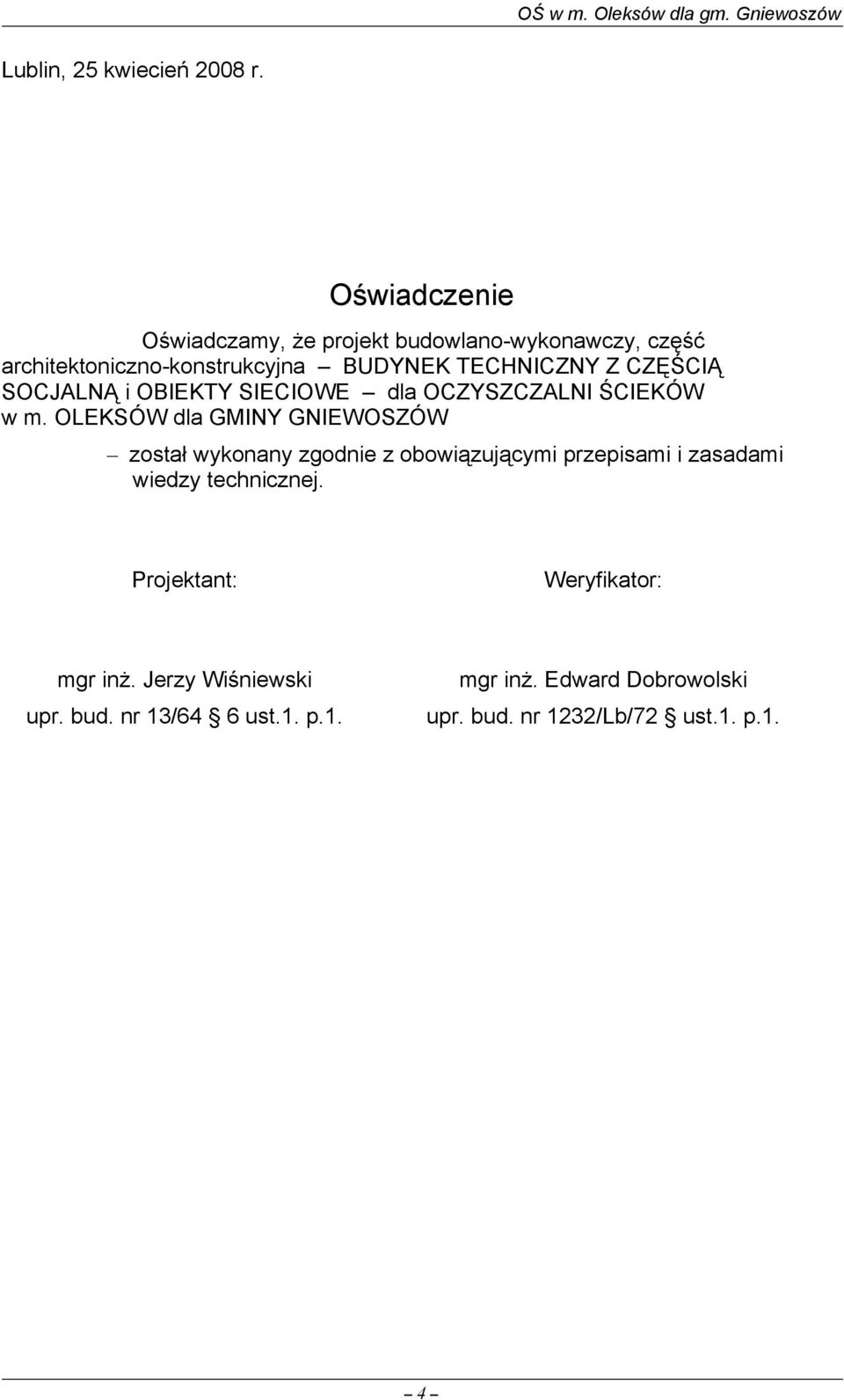

4 OŚ w m. Oleksów dla gm. Gniewoszów Lublin, 25 kwiecień 2008 r. Oświadczenie Oświadczamy, że projekt budowlano-wykonawczy, część architektoniczno-konstrukcyjna BUDYNEK TECHNICZNY Z CZĘŚCIĄ SOCJALNĄ i OBIEKTY SIECIOWE dla OCZYSZCZALNI ŚCIEKÓW w m. OLEKSÓW dla GMINY GNIEWOSZÓW został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant: Weryfikator: mgr inż. Jerzy Wiśniewski upr. bud. nr 13/64 6 ust.1. p.1. mgr inż. Edward Dobrowolski upr. bud. nr 1232/Lb/72 ust.1. p.1. 4

5 5 OŚ w m. Oleksów dla gm. Gniewoszów

6 6 OŚ w m. Oleksów dla gm. Gniewoszów

7 7 OŚ w m. Oleksów dla gm. Gniewoszów

8 8 OŚ w m. Oleksów dla gm. Gniewoszów

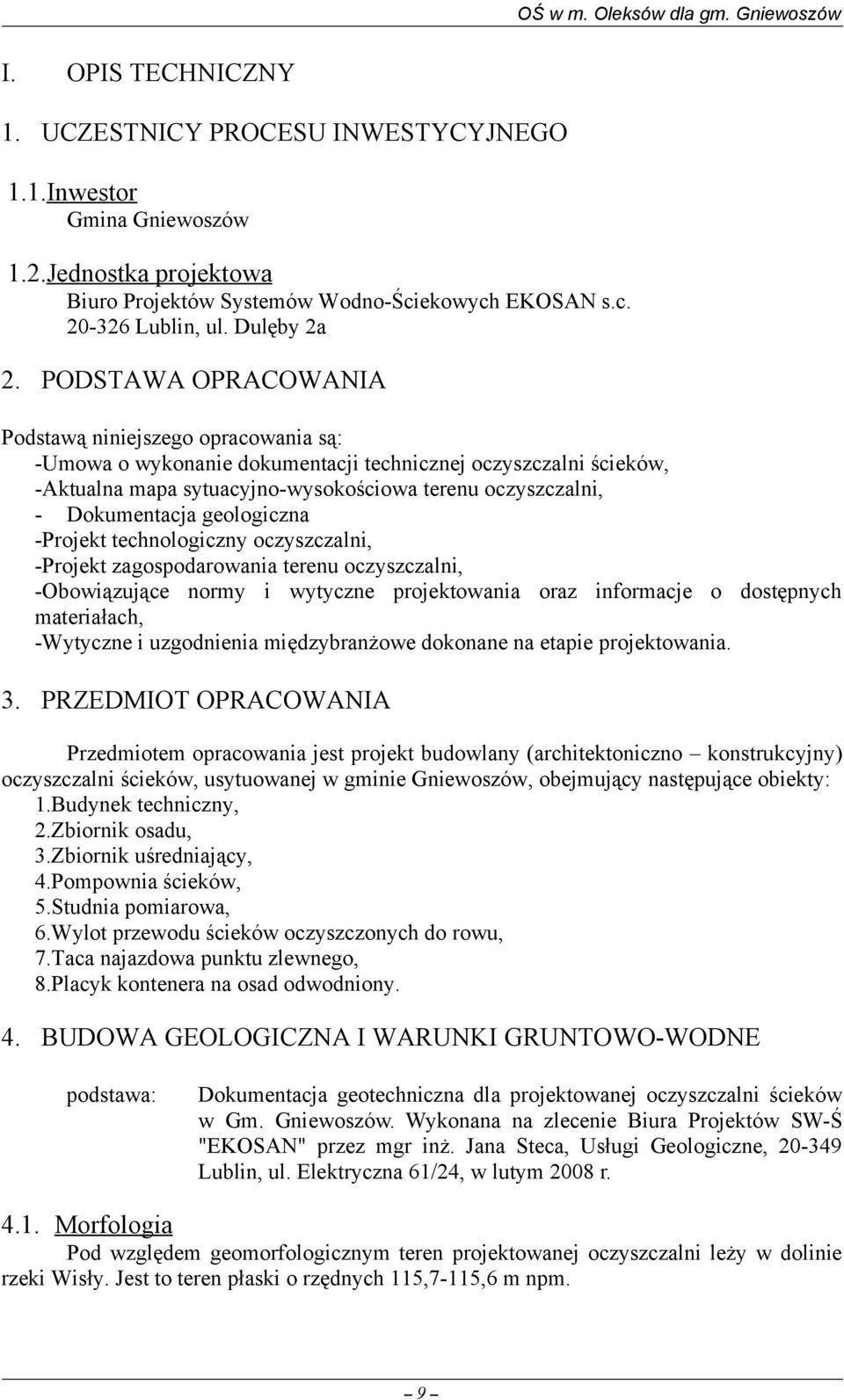

9 OŚ w m. Oleksów dla gm. Gniewoszów I. OPIS TECHNICZNY 1. UCZESTNICY PROCESU INWESTYCYJNEGO 1.1.Inwestor Gmina Gniewoszów 1.2.Jednostka projektowa Biuro Projektów Systemów Wodno-Ściekowych EKOSAN s.c Lublin, ul. Dulęby 2a 2. PODSTAWA OPRACOWANIA Podstawą niniejszego opracowania są: -Umowa o wykonanie dokumentacji technicznej oczyszczalni ścieków, -Aktualna mapa sytuacyjno-wysokościowa terenu oczyszczalni, - Dokumentacja geologiczna -Projekt technologiczny oczyszczalni, -Projekt zagospodarowania terenu oczyszczalni, -Obowiązujące normy i wytyczne projektowania oraz informacje o dostępnych materiałach, -Wytyczne i uzgodnienia międzybranżowe dokonane na etapie projektowania. 3. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany (architektoniczno konstrukcyjny) oczyszczalni ścieków, usytuowanej w gminie Gniewoszów, obejmujący następujące obiekty: 1.Budynek techniczny, 2.Zbiornik osadu, 3.Zbiornik uśredniający, 4.Pompownia ścieków, 5.Studnia pomiarowa, 6.Wylot przewodu ścieków oczyszczonych do rowu, 7.Taca najazdowa punktu zlewnego, 8.Placyk kontenera na osad odwodniony. 4. BUDOWA GEOLOGICZNA I WARUNKI GRUNTOWO-WODNE podstawa: Dokumentacja geotechniczna dla projektowanej oczyszczalni ścieków w Gm. Gniewoszów. Wykonana na zlecenie Biura Projektów SW-Ś "EKOSAN" przez mgr inż. Jana Steca, Usługi Geologiczne, Lublin, ul. Elektryczna 61/24, w lutym 2008 r Morfologia Pod względem geomorfologicznym teren projektowanej oczyszczalni leży w dolinie rzeki Wisły. Jest to teren płaski o rzędnych 115,7-115,6 m npm. 9

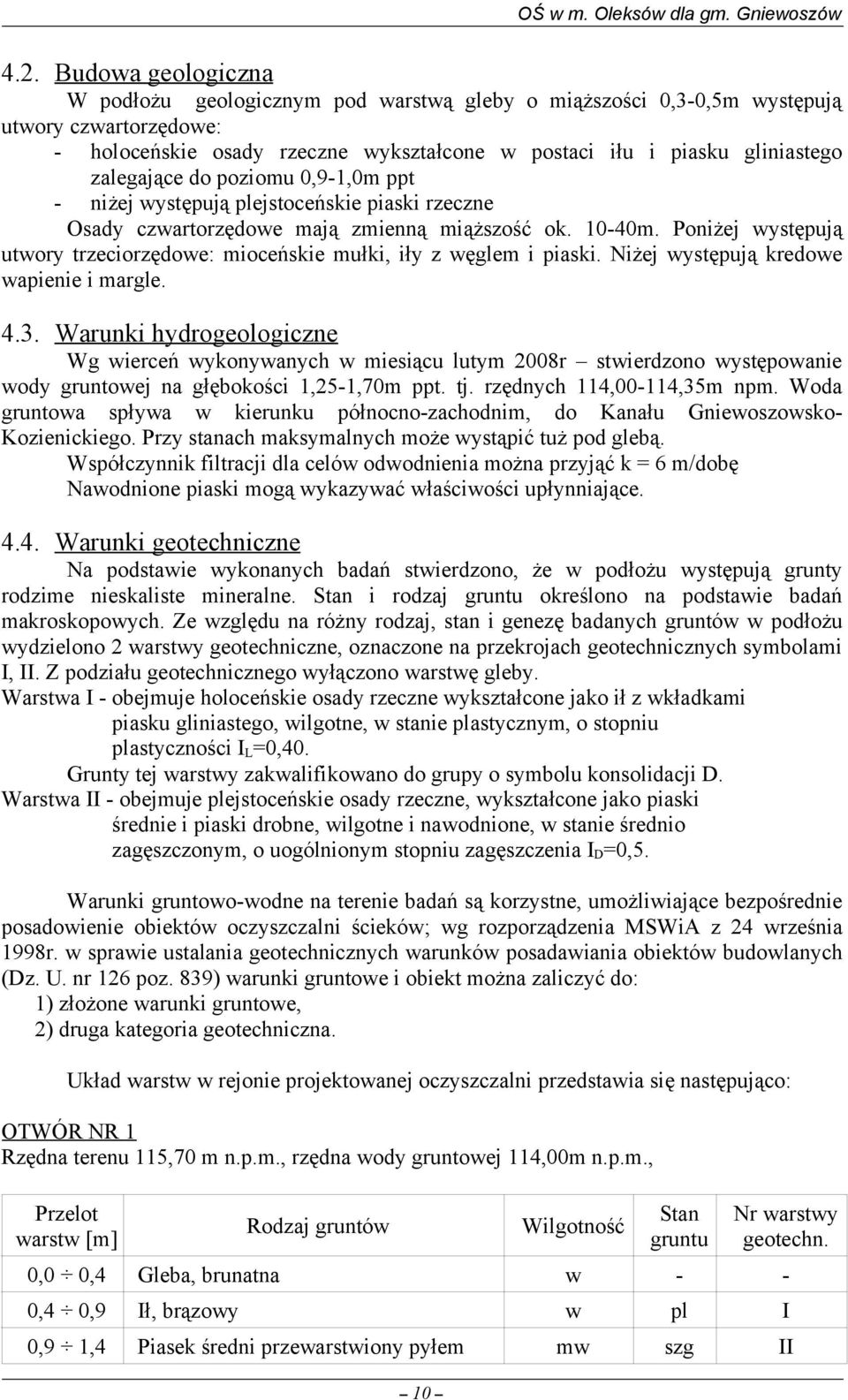

10 OŚ w m. Oleksów dla gm. Gniewoszów 4.2. Budowa geologiczna W podłożu geologicznym pod warstwą gleby o miąższości 0,3-0,5m występują utwory czwartorzędowe: - holoceńskie osady rzeczne wykształcone w postaci iłu i piasku gliniastego zalegające do poziomu 0,9-1,0m ppt - niżej występują plejstoceńskie piaski rzeczne Osady czwartorzędowe mają zmienną miąższość ok m. Poniżej występują utwory trzeciorzędowe: mioceńskie mułki, iły z węglem i piaski. Niżej występują kredowe wapienie i margle Warunki hydrogeologiczne Wg wierceń wykonywanych w miesiącu lutym 2008r stwierdzono występowanie wody gruntowej na głębokości 1,25-1,70m ppt. tj. rzędnych 114,00-114,35m npm. Woda gruntowa spływa w kierunku północno-zachodnim, do Kanału Gniewoszowsko- Kozienickiego. Przy stanach maksymalnych może wystąpić tuż pod glebą. Współczynnik filtracji dla celów odwodnienia można przyjąć k = 6 m/dobę Nawodnione piaski mogą wykazywać właściwości upłynniające Warunki geotechniczne Na podstawie wykonanych badań stwierdzono, że w podłożu występują grunty rodzime nieskaliste mineralne. Stan i rodzaj gruntu określono na podstawie badań makroskopowych. Ze względu na różny rodzaj, stan i genezę badanych gruntów w podłożu wydzielono 2 warstwy geotechniczne, oznaczone na przekrojach geotechnicznych symbolami I, II. Z podziału geotechnicznego wyłączono warstwę gleby. Warstwa I - obejmuje holoceńskie osady rzeczne wykształcone jako ił z wkładkami piasku gliniastego, wilgotne, w stanie plastycznym, o stopniu plastyczności I L =0,40. Grunty tej warstwy zakwalifikowano do grupy o symbolu konsolidacji D. Warstwa II - obejmuje plejstoceńskie osady rzeczne, wykształcone jako piaski średnie i piaski drobne, wilgotne i nawodnione, w stanie średnio zagęszczonym, o uogólnionym stopniu zagęszczenia I D =0,5. Warunki gruntowo-wodne na terenie badań są korzystne, umożliwiające bezpośrednie posadowienie obiektów oczyszczalni ścieków; wg rozporządzenia MSWiA z 24 września 1998r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. nr 126 poz. 839) warunki gruntowe i obiekt można zaliczyć do: 1) złożone warunki gruntowe, 2) druga kategoria geotechniczna. Układ warstw w rejonie projektowanej oczyszczalni przedstawia się następująco: OTWÓR NR 1 Rzędna terenu 115,70 m n.p.m., rzędna wody gruntowej 114,00m n.p.m., Przelot warstw [m] Rodzaj gruntów Wilgotność Stan gruntu Nr warstwy geotechn. 0,0 0,4 Gleba, brunatna w - - 0,4 0,9 Ił, brązowy w pl I 0,9 1,4 Piasek średni przewarstwiony pyłem mw szg II 10

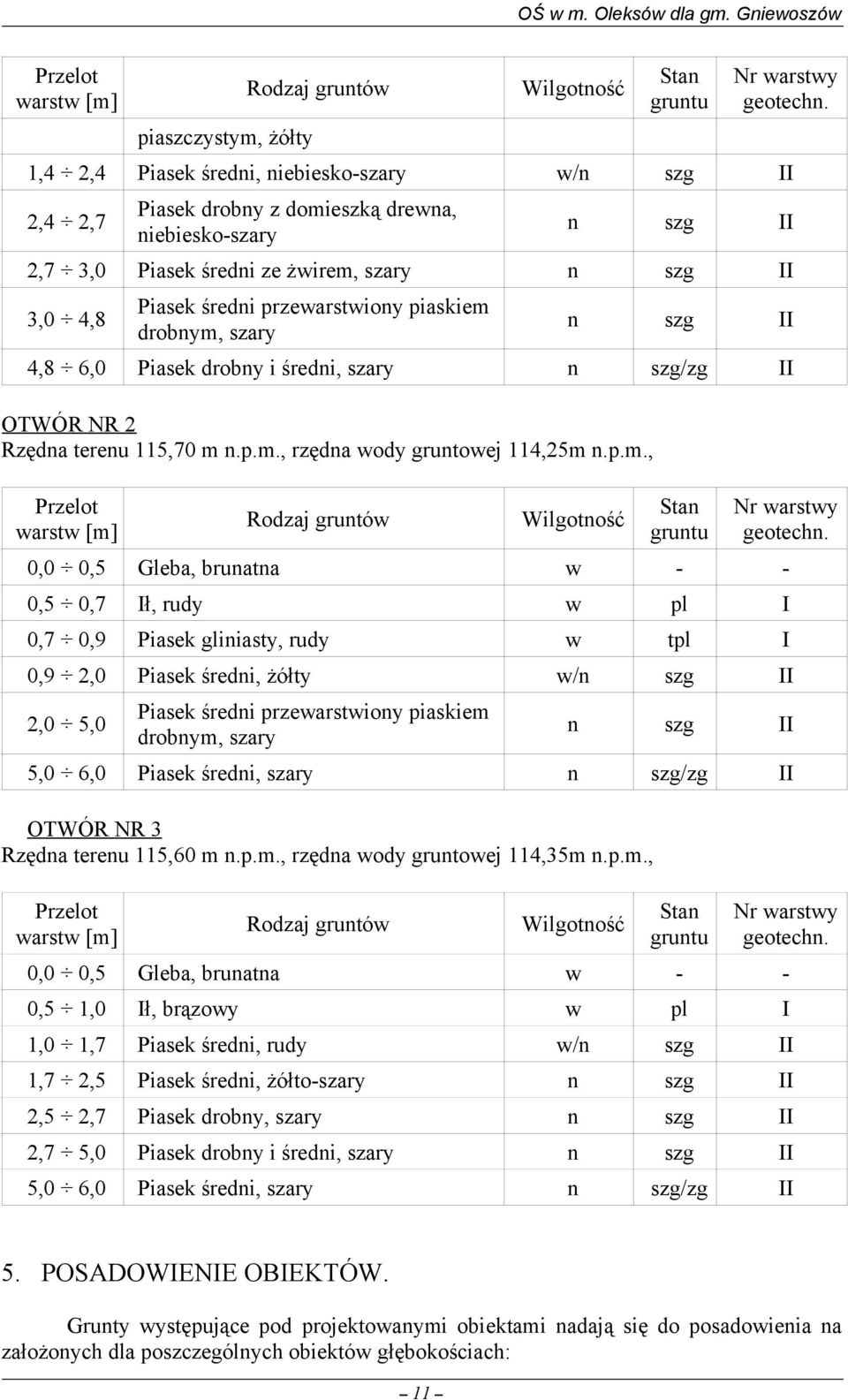

11 OŚ w m. Oleksów dla gm. Gniewoszów Przelot warstw [m] piaszczystym, żółty Rodzaj gruntów Wilgotność Stan gruntu Nr warstwy geotechn. 1,4 2,4 Piasek średni, niebiesko-szary w/n szg II 2,4 2,7 Piasek drobny z domieszką drewna, niebiesko-szary n szg II 2,7 3,0 Piasek średni ze żwirem, szary n szg II 3,0 4,8 Piasek średni przewarstwiony piaskiem drobnym, szary n szg II 4,8 6,0 Piasek drobny i średni, szary n szg/zg II OTWÓR NR 2 Rzędna terenu 115,70 m n.p.m., rzędna wody gruntowej 114,25m n.p.m., Przelot warstw [m] Rodzaj gruntów Wilgotność Stan gruntu Nr warstwy geotechn. 0,0 0,5 Gleba, brunatna w - - 0,5 0,7 Ił, rudy w pl I 0,7 0,9 Piasek gliniasty, rudy w tpl I 0,9 2,0 Piasek średni, żółty w/n szg II 2,0 5,0 Piasek średni przewarstwiony piaskiem drobnym, szary n szg II 5,0 6,0 Piasek średni, szary n szg/zg II OTWÓR NR 3 Rzędna terenu 115,60 m n.p.m., rzędna wody gruntowej 114,35m n.p.m., Przelot warstw [m] Rodzaj gruntów Wilgotność Stan gruntu Nr warstwy geotechn. 0,0 0,5 Gleba, brunatna w - - 0,5 1,0 Ił, brązowy w pl I 1,0 1,7 Piasek średni, rudy w/n szg II 1,7 2,5 Piasek średni, żółto-szary n szg II 2,5 2,7 Piasek drobny, szary n szg II 2,7 5,0 Piasek drobny i średni, szary n szg II 5,0 6,0 Piasek średni, szary n szg/zg II 5. POSADOWIENIE OBIEKTÓW. Grunty występujące pod projektowanymi obiektami nadają się do posadowienia na założonych dla poszczególnych obiektów głębokościach: 11

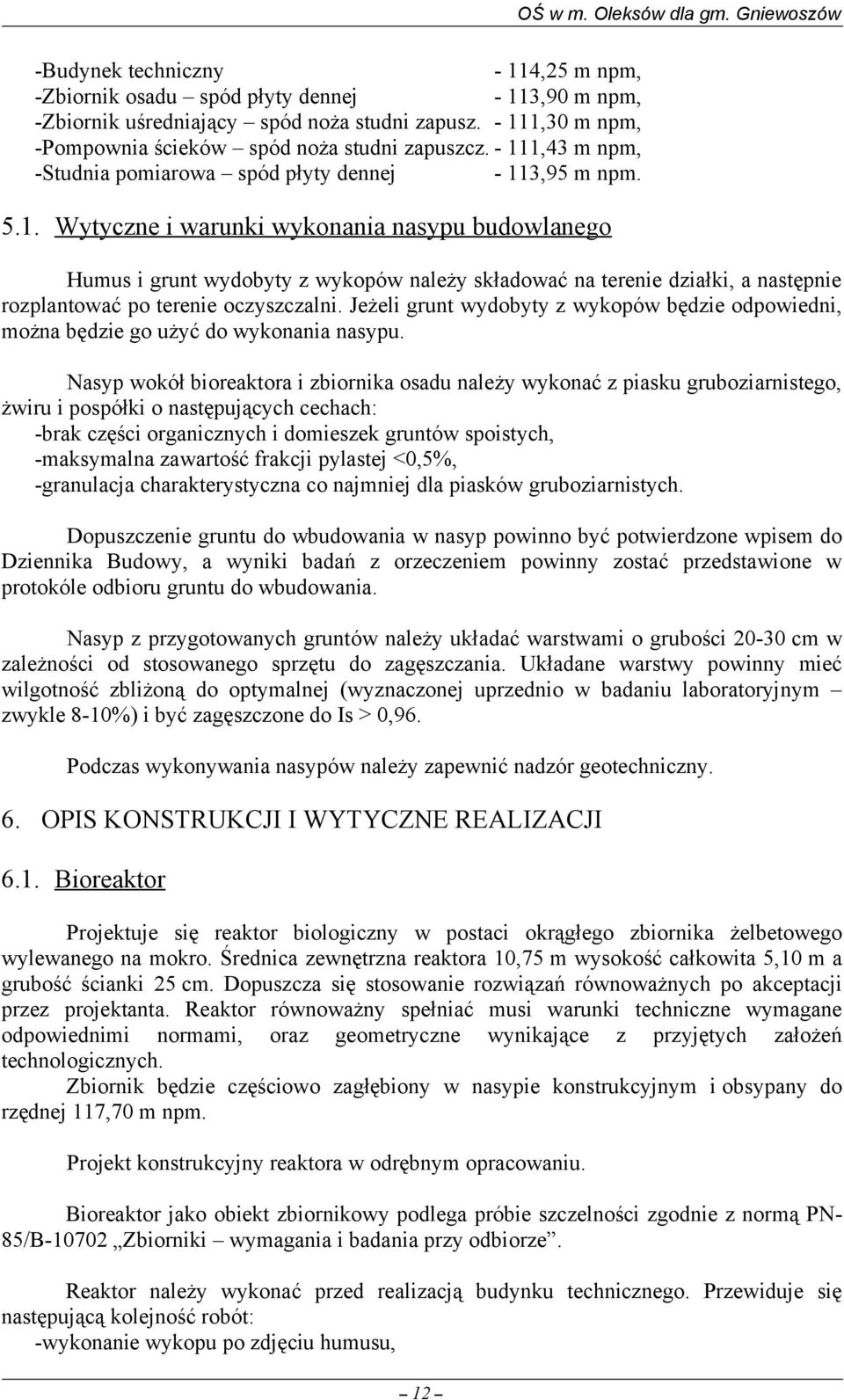

12 -Budynek techniczny - 114,25 m npm, -Zbiornik osadu spód płyty dennej - 113,90 m npm, -Zbiornik uśredniający spód noża studni zapusz ,30 m npm, -Pompownia ścieków spód noża studni zapuszcz ,43 m npm, -Studnia pomiarowa spód płyty dennej - 113,95 m npm Wytyczne i warunki wykonania nasypu budowlanego OŚ w m. Oleksów dla gm. Gniewoszów Humus i grunt wydobyty z wykopów należy składować na terenie działki, a następnie rozplantować po terenie oczyszczalni. Jeżeli grunt wydobyty z wykopów będzie odpowiedni, można będzie go użyć do wykonania nasypu. Nasyp wokół bioreaktora i zbiornika osadu należy wykonać z piasku gruboziarnistego, żwiru i pospółki o następujących cechach: -brak części organicznych i domieszek gruntów spoistych, -maksymalna zawartość frakcji pylastej <0,5%, -granulacja charakterystyczna co najmniej dla piasków gruboziarnistych. Dopuszczenie gruntu do wbudowania w nasyp powinno być potwierdzone wpisem do Dziennika Budowy, a wyniki badań z orzeczeniem powinny zostać przedstawione w protokóle odbioru gruntu do wbudowania. Nasyp z przygotowanych gruntów należy układać warstwami o grubości cm w zależności od stosowanego sprzętu do zagęszczania. Układane warstwy powinny mieć wilgotność zbliżoną do optymalnej (wyznaczonej uprzednio w badaniu laboratoryjnym zwykle 8-10%) i być zagęszczone do Is > 0,96. Podczas wykonywania nasypów należy zapewnić nadzór geotechniczny. 6. OPIS KONSTRUKCJI I WYTYCZNE REALIZACJI 6.1. Bioreaktor Projektuje się reaktor biologiczny w postaci okrągłego zbiornika żelbetowego wylewanego na mokro. Średnica zewnętrzna reaktora 10,75 m wysokość całkowita 5,10 m a grubość ścianki 25 cm. Dopuszcza się stosowanie rozwiązań równoważnych po akceptacji przez projektanta. Reaktor równoważny spełniać musi warunki techniczne wymagane odpowiednimi normami, oraz geometryczne wynikające z przyjętych założeń technologicznych. Zbiornik będzie częściowo zagłębiony w nasypie konstrukcyjnym i obsypany do rzędnej 117,70 m npm. Projekt konstrukcyjny reaktora w odrębnym opracowaniu. Bioreaktor jako obiekt zbiornikowy podlega próbie szczelności zgodnie z normą PN- 85/B Zbiorniki wymagania i badania przy odbiorze. Reaktor należy wykonać przed realizacją budynku technicznego. Przewiduje się następującą kolejność robót: -wykonanie wykopu po zdjęciu humusu, 12

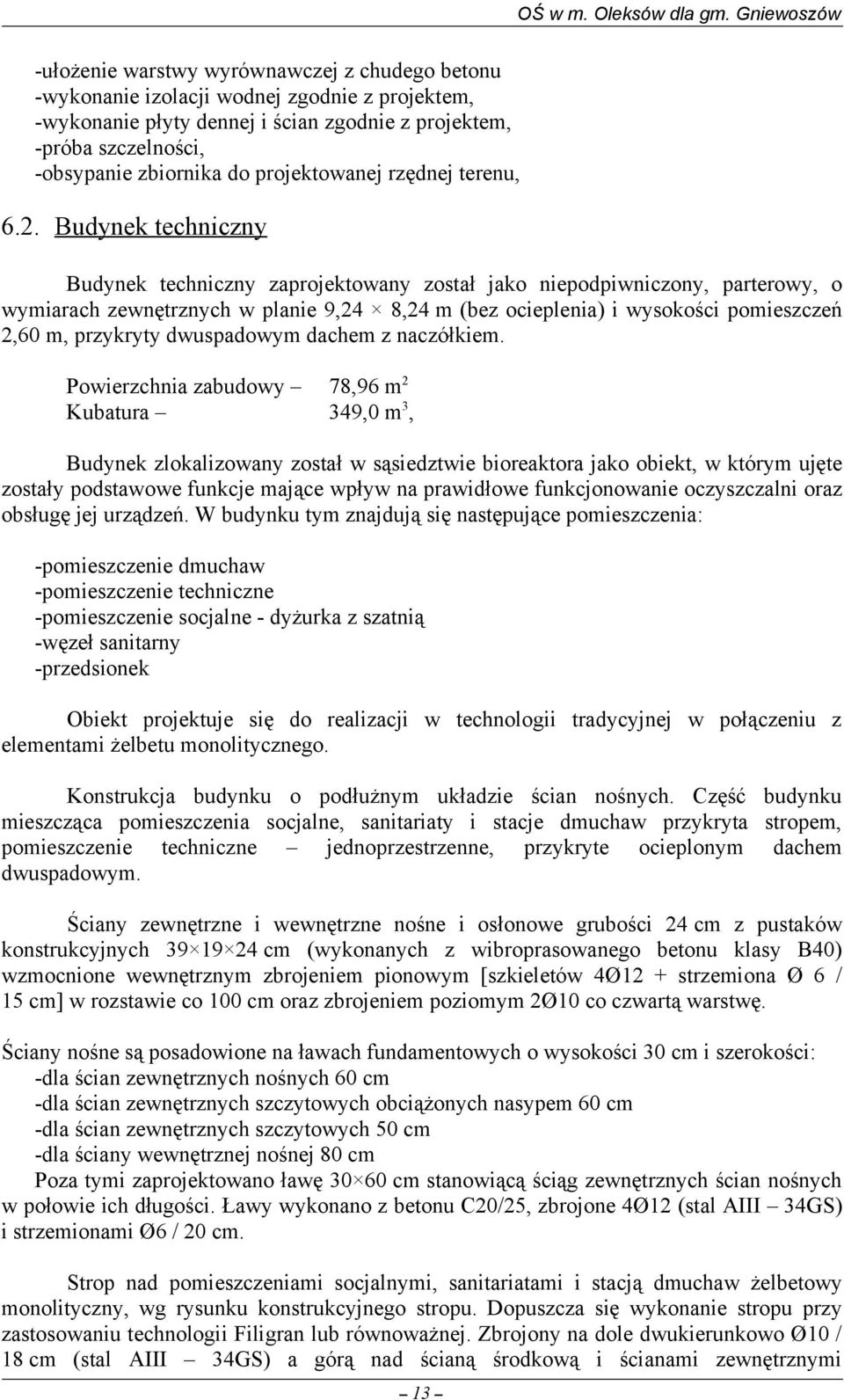

13 OŚ w m. Oleksów dla gm. Gniewoszów -ułożenie warstwy wyrównawczej z chudego betonu -wykonanie izolacji wodnej zgodnie z projektem, -wykonanie płyty dennej i ścian zgodnie z projektem, -próba szczelności, -obsypanie zbiornika do projektowanej rzędnej terenu, 6.2. Budynek techniczny Budynek techniczny zaprojektowany został jako niepodpiwniczony, parterowy, o wymiarach zewnętrznych w planie 9,24 8,24 m (bez ocieplenia) i wysokości pomieszczeń 2,60 m, przykryty dwuspadowym dachem z naczółkiem. Powierzchnia zabudowy 78,96 m 2 Kubatura 349,0 m 3, Budynek zlokalizowany został w sąsiedztwie bioreaktora jako obiekt, w którym ujęte zostały podstawowe funkcje mające wpływ na prawidłowe funkcjonowanie oczyszczalni oraz obsługę jej urządzeń. W budynku tym znajdują się następujące pomieszczenia: -pomieszczenie dmuchaw -pomieszczenie techniczne -pomieszczenie socjalne - dyżurka z szatnią -węzeł sanitarny -przedsionek Obiekt projektuje się do realizacji w technologii tradycyjnej w połączeniu z elementami żelbetu monolitycznego. Konstrukcja budynku o podłużnym układzie ścian nośnych. Część budynku mieszcząca pomieszczenia socjalne, sanitariaty i stacje dmuchaw przykryta stropem, pomieszczenie techniczne jednoprzestrzenne, przykryte ocieplonym dachem dwuspadowym. Ściany zewnętrzne i wewnętrzne nośne i osłonowe grubości 24 cm z pustaków konstrukcyjnych cm (wykonanych z wibroprasowanego betonu klasy B40) wzmocnione wewnętrznym zbrojeniem pionowym [szkieletów 4Ø12 + strzemiona Ø 6 / 15 cm] w rozstawie co 100 cm oraz zbrojeniem poziomym 2Ø10 co czwartą warstwę. Ściany nośne są posadowione na ławach fundamentowych o wysokości 30 cm i szerokości: -dla ścian zewnętrznych nośnych 60 cm -dla ścian zewnętrznych szczytowych obciążonych nasypem 60 cm -dla ścian zewnętrznych szczytowych 50 cm -dla ściany wewnętrznej nośnej 80 cm Poza tymi zaprojektowano ławę cm stanowiącą ściąg zewnętrznych ścian nośnych w połowie ich długości. Ławy wykonano z betonu C20/25, zbrojone 4Ø12 (stal AIII 34GS) i strzemionami Ø6 / 20 cm. Strop nad pomieszczeniami socjalnymi, sanitariatami i stacją dmuchaw żelbetowy monolityczny, wg rysunku konstrukcyjnego stropu. Dopuszcza się wykonanie stropu przy zastosowaniu technologii Filigran lub równoważnej. Zbrojony na dole dwukierunkowo Ø10 / 18 cm (stal AIII 34GS) a górą nad ścianą środkową i ścianami zewnętrznymi 13

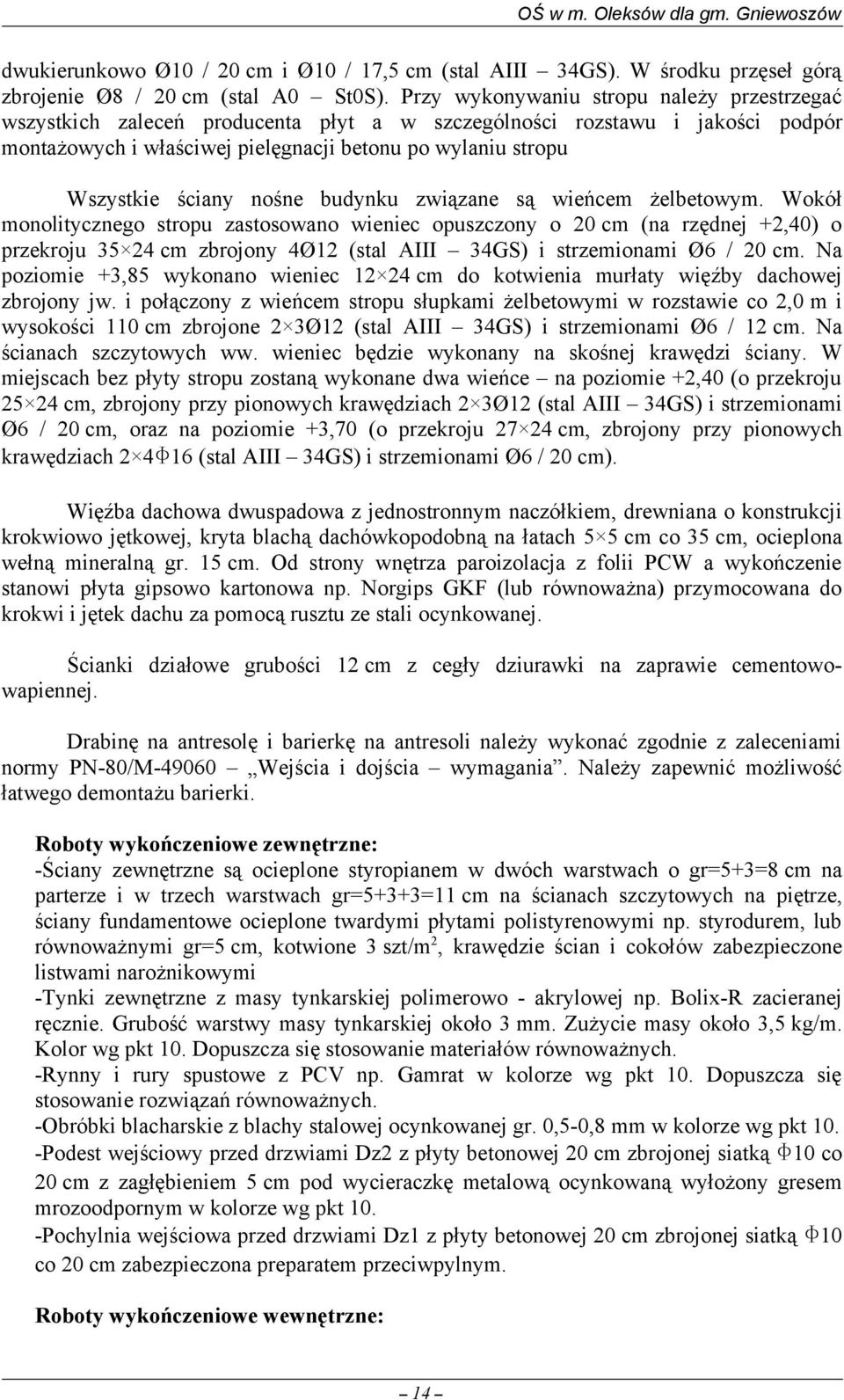

14 OŚ w m. Oleksów dla gm. Gniewoszów dwukierunkowo Ø10 / 20 cm i Ø10 / 17,5 cm (stal AIII 34GS). W środku przęseł górą zbrojenie Ø8 / 20 cm (stal A0 St0S). Przy wykonywaniu stropu należy przestrzegać wszystkich zaleceń producenta płyt a w szczególności rozstawu i jakości podpór montażowych i właściwej pielęgnacji betonu po wylaniu stropu Wszystkie ściany nośne budynku związane są wieńcem żelbetowym. Wokół monolitycznego stropu zastosowano wieniec opuszczony o 20 cm (na rzędnej +2,40) o przekroju cm zbrojony 4Ø12 (stal AIII 34GS) i strzemionami Ø6 / 20 cm. Na poziomie +3,85 wykonano wieniec cm do kotwienia murłaty więźby dachowej zbrojony jw. i połączony z wieńcem stropu słupkami żelbetowymi w rozstawie co 2,0 m i wysokości 110 cm zbrojone 2 3Ø12 (stal AIII 34GS) i strzemionami Ø6 / 12 cm. Na ścianach szczytowych ww. wieniec będzie wykonany na skośnej krawędzi ściany. W miejscach bez płyty stropu zostaną wykonane dwa wieńce na poziomie +2,40 (o przekroju cm, zbrojony przy pionowych krawędziach 2 3Ø12 (stal AIII 34GS) i strzemionami Ø6 / 20 cm, oraz na poziomie +3,70 (o przekroju cm, zbrojony przy pionowych krawędziach 2 4F16 (stal AIII 34GS) i strzemionami Ø6 / 20 cm). Więźba dachowa dwuspadowa z jednostronnym naczółkiem, drewniana o konstrukcji krokwiowo jętkowej, kryta blachą dachówkopodobną na łatach 5 5 cm co 35 cm, ocieplona wełną mineralną gr. 15 cm. Od strony wnętrza paroizolacja z folii PCW a wykończenie stanowi płyta gipsowo kartonowa np. Norgips GKF (lub równoważna) przymocowana do krokwi i jętek dachu za pomocą rusztu ze stali ocynkowanej. Ścianki działowe grubości 12 cm z cegły dziurawki na zaprawie cementowowapiennej. Drabinę na antresolę i barierkę na antresoli należy wykonać zgodnie z zaleceniami normy PN-80/M Wejścia i dojścia wymagania. Należy zapewnić możliwość łatwego demontażu barierki. Roboty wykończeniowe zewnętrzne: -Ściany zewnętrzne są ocieplone styropianem w dwóch warstwach o gr=5+3=8 cm na parterze i w trzech warstwach gr=5+3+3=11 cm na ścianach szczytowych na piętrze, ściany fundamentowe ocieplone twardymi płytami polistyrenowymi np. styrodurem, lub równoważnymi gr=5 cm, kotwione 3 szt/m 2, krawędzie ścian i cokołów zabezpieczone listwami narożnikowymi -Tynki zewnętrzne z masy tynkarskiej polimerowo - akrylowej np. Bolix-R zacieranej ręcznie. Grubość warstwy masy tynkarskiej około 3 mm. Zużycie masy około 3,5 kg/m. Kolor wg pkt 10. Dopuszcza się stosowanie materiałów równoważnych. -Rynny i rury spustowe z PCV np. Gamrat w kolorze wg pkt 10. Dopuszcza się stosowanie rozwiązań równoważnych. -Obróbki blacharskie z blachy stalowej ocynkowanej gr. 0,5-0,8 mm w kolorze wg pkt 10. -Podest wejściowy przed drzwiami Dz2 z płyty betonowej 20 cm zbrojonej siatką F10 co 20 cm z zagłębieniem 5 cm pod wycieraczkę metalową ocynkowaną wyłożony gresem mrozoodpornym w kolorze wg pkt 10. -Pochylnia wejściowa przed drzwiami Dz1 z płyty betonowej 20 cm zbrojonej siatką F10 co 20 cm zabezpieczona preparatem przeciwpylnym. Roboty wykończeniowe wewnętrzne: 14

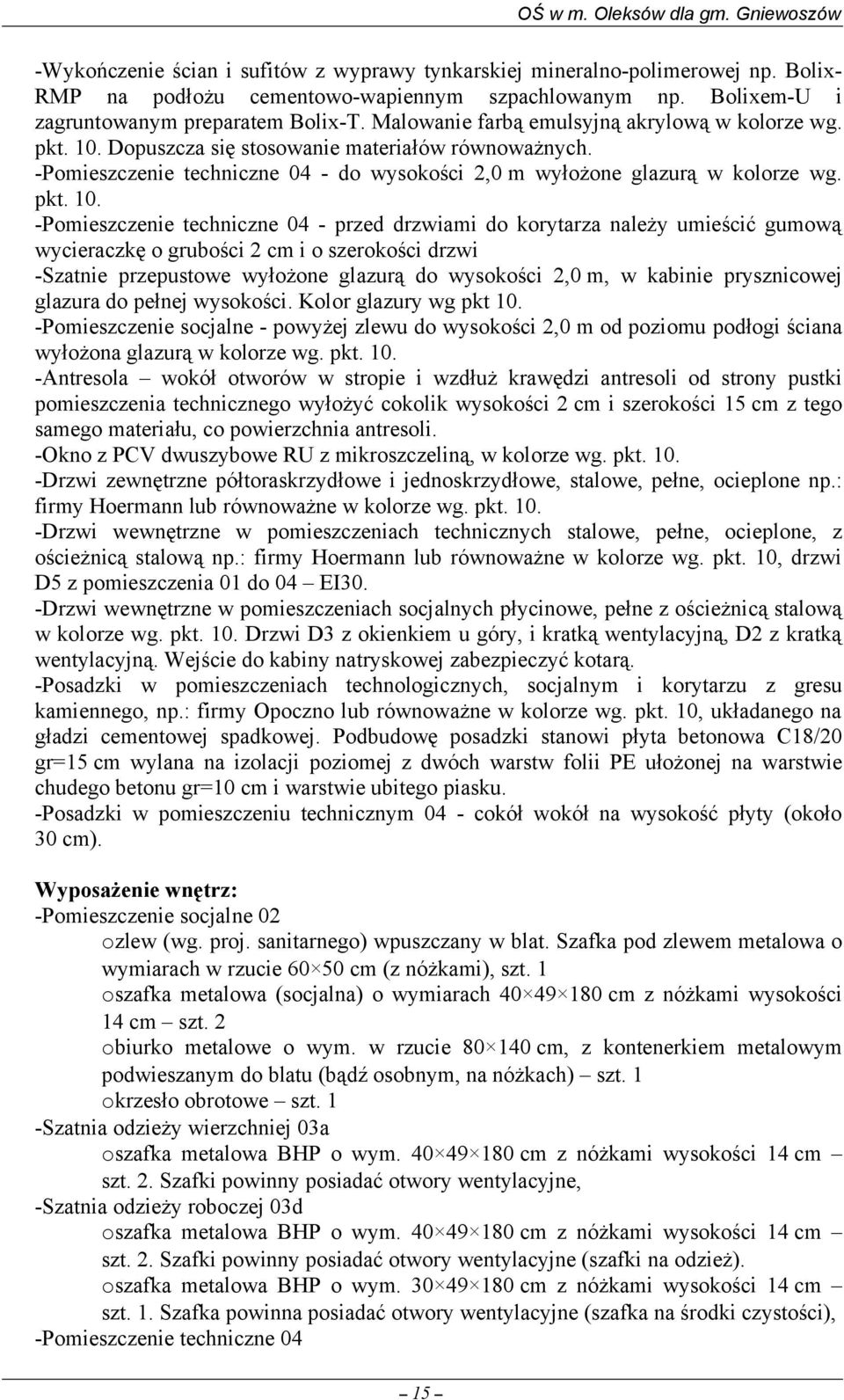

15 OŚ w m. Oleksów dla gm. Gniewoszów -Wykończenie ścian i sufitów z wyprawy tynkarskiej mineralno-polimerowej np. Bolix- RMP na podłożu cementowo-wapiennym szpachlowanym np. Bolixem-U i zagruntowanym preparatem Bolix-T. Malowanie farbą emulsyjną akrylową w kolorze wg. pkt. 10. Dopuszcza się stosowanie materiałów równoważnych. -Pomieszczenie techniczne 04 - do wysokości 2,0 m wyłożone glazurą w kolorze wg. pkt Pomieszczenie techniczne 04 - przed drzwiami do korytarza należy umieścić gumową wycieraczkę o grubości 2 cm i o szerokości drzwi -Szatnie przepustowe wyłożone glazurą do wysokości 2,0 m, w kabinie prysznicowej glazura do pełnej wysokości. Kolor glazury wg pkt 10. -Pomieszczenie socjalne - powyżej zlewu do wysokości 2,0 m od poziomu podłogi ściana wyłożona glazurą w kolorze wg. pkt Antresola wokół otworów w stropie i wzdłuż krawędzi antresoli od strony pustki pomieszczenia technicznego wyłożyć cokolik wysokości 2 cm i szerokości 15 cm z tego samego materiału, co powierzchnia antresoli. -Okno z PCV dwuszybowe RU z mikroszczeliną, w kolorze wg. pkt Drzwi zewnętrzne półtoraskrzydłowe i jednoskrzydłowe, stalowe, pełne, ocieplone np.: firmy Hoermann lub równoważne w kolorze wg. pkt Drzwi wewnętrzne w pomieszczeniach technicznych stalowe, pełne, ocieplone, z ościeżnicą stalową np.: firmy Hoermann lub równoważne w kolorze wg. pkt. 10, drzwi D5 z pomieszczenia 01 do 04 EI30. -Drzwi wewnętrzne w pomieszczeniach socjalnych płycinowe, pełne z ościeżnicą stalową w kolorze wg. pkt. 10. Drzwi D3 z okienkiem u góry, i kratką wentylacyjną, D2 z kratką wentylacyjną. Wejście do kabiny natryskowej zabezpieczyć kotarą. -Posadzki w pomieszczeniach technologicznych, socjalnym i korytarzu z gresu kamiennego, np.: firmy Opoczno lub równoważne w kolorze wg. pkt. 10, układanego na gładzi cementowej spadkowej. Podbudowę posadzki stanowi płyta betonowa C18/20 gr=15 cm wylana na izolacji poziomej z dwóch warstw folii PE ułożonej na warstwie chudego betonu gr=10 cm i warstwie ubitego piasku. -Posadzki w pomieszczeniu technicznym 04 - cokół wokół na wysokość płyty (około 30 cm). Wyposażenie wnętrz: -Pomieszczenie socjalne 02 ozlew (wg. proj. sanitarnego) wpuszczany w blat. Szafka pod zlewem metalowa o wymiarach w rzucie cm (z nóżkami), szt. 1 oszafka metalowa (socjalna) o wymiarach cm z nóżkami wysokości 14 cm szt. 2 obiurko metalowe o wym. w rzucie cm, z kontenerkiem metalowym podwieszanym do blatu (bądź osobnym, na nóżkach) szt. 1 okrzesło obrotowe szt. 1 -Szatnia odzieży wierzchniej 03a oszafka metalowa BHP o wym cm z nóżkami wysokości 14 cm szt. 2. Szafki powinny posiadać otwory wentylacyjne, -Szatnia odzieży roboczej 03d oszafka metalowa BHP o wym cm z nóżkami wysokości 14 cm szt. 2. Szafki powinny posiadać otwory wentylacyjne (szafki na odzież). oszafka metalowa BHP o wym cm z nóżkami wysokości 14 cm szt. 1. Szafka powinna posiadać otwory wentylacyjne (szafka na środki czystości), -Pomieszczenie techniczne 04 15

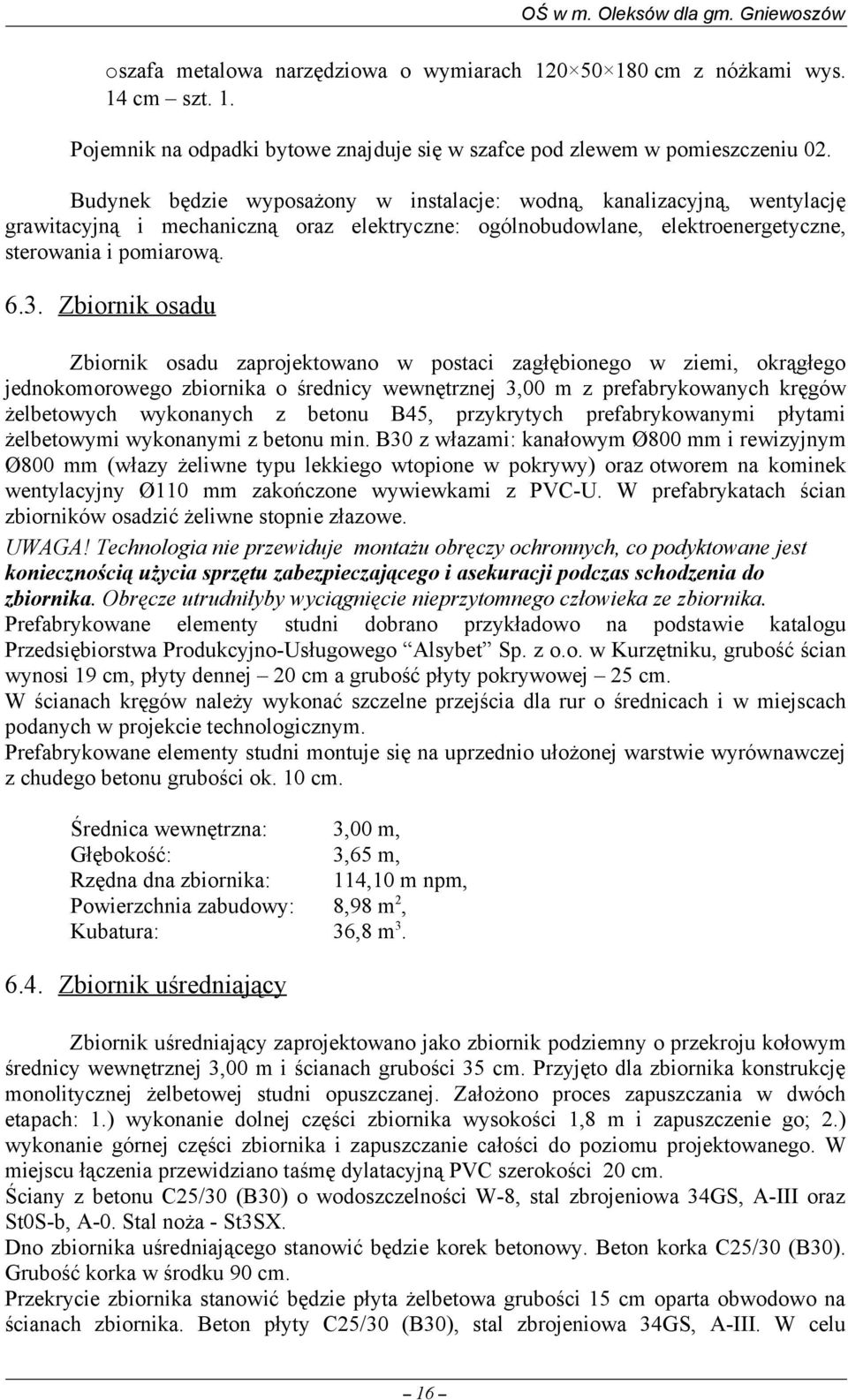

16 OŚ w m. Oleksów dla gm. Gniewoszów oszafa metalowa narzędziowa o wymiarach cm z nóżkami wys. 14 cm szt. 1. Pojemnik na odpadki bytowe znajduje się w szafce pod zlewem w pomieszczeniu 02. Budynek będzie wyposażony w instalacje: wodną, kanalizacyjną, wentylację grawitacyjną i mechaniczną oraz elektryczne: ogólnobudowlane, elektroenergetyczne, sterowania i pomiarową Zbiornik osadu Zbiornik osadu zaprojektowano w postaci zagłębionego w ziemi, okrągłego jednokomorowego zbiornika o średnicy wewnętrznej 3,00 m z prefabrykowanych kręgów żelbetowych wykonanych z betonu B45, przykrytych prefabrykowanymi płytami żelbetowymi wykonanymi z betonu min. B30 z włazami: kanałowym Ø800 mm i rewizyjnym Ø800 mm (włazy żeliwne typu lekkiego wtopione w pokrywy) oraz otworem na kominek wentylacyjny Ø110 mm zakończone wywiewkami z PVC-U. W prefabrykatach ścian zbiorników osadzić żeliwne stopnie złazowe. UWAGA! Technologia nie przewiduje montażu obręczy ochronnych, co podyktowane jest koniecznością użycia sprzętu zabezpieczającego i asekuracji podczas schodzenia do zbiornika. Obręcze utrudniłyby wyciągnięcie nieprzytomnego człowieka ze zbiornika. Prefabrykowane elementy studni dobrano przykładowo na podstawie katalogu Przedsiębiorstwa Produkcyjno-Usługowego Alsybet Sp. z o.o. w Kurzętniku, grubość ścian wynosi 19 cm, płyty dennej 20 cm a grubość płyty pokrywowej 25 cm. W ścianach kręgów należy wykonać szczelne przejścia dla rur o średnicach i w miejscach podanych w projekcie technologicznym. Prefabrykowane elementy studni montuje się na uprzednio ułożonej warstwie wyrównawczej z chudego betonu grubości ok. 10 cm. Średnica wewnętrzna: 3,00 m, Głębokość: 3,65 m, Rzędna dna zbiornika: 114,10 m npm, Powierzchnia zabudowy: 8,98 m 2, Kubatura: 36,8 m Zbiornik uśredniający Zbiornik uśredniający zaprojektowano jako zbiornik podziemny o przekroju kołowym średnicy wewnętrznej 3,00 m i ścianach grubości 35 cm. Przyjęto dla zbiornika konstrukcję monolitycznej żelbetowej studni opuszczanej. Założono proces zapuszczania w dwóch etapach: 1.) wykonanie dolnej części zbiornika wysokości 1,8 m i zapuszczenie go; 2.) wykonanie górnej części zbiornika i zapuszczanie całości do poziomu projektowanego. W miejscu łączenia przewidziano taśmę dylatacyjną PVC szerokości 20 cm. Ściany z betonu C25/30 (B30) o wodoszczelności W-8, stal zbrojeniowa 34GS, A-III oraz St0S-b, A-0. Stal noża - St3SX. Dno zbiornika uśredniającego stanowić będzie korek betonowy. Beton korka C25/30 (B30). Grubość korka w środku 90 cm. Przekrycie zbiornika stanowić będzie płyta żelbetowa grubości 15 cm oparta obwodowo na ścianach zbiornika. Beton płyty C25/30 (B30), stal zbrojeniowa 34GS, A-III. W celu 16

17 OŚ w m. Oleksów dla gm. Gniewoszów wykonania deskowania płyty można w górnej części ścian zbiornika pozostawić 4 gniazda dla oparcia 2 belek stalowych stanowiących podparcie deskowania płyty. W płycie pokrywowej przewidziano dwa włazy żeliwne o średnicy Ø80 cm typu lekkiego wtopione w płytę. W płycie wierzchniej zbiornika wykonać ponadto otwory dla kominka wentylacyjnego oraz dla urządzenia do pomiaru ilości ścieków. W ścianach kręgów należy wykonać szczelne przejścia dla rur o średnicach i w miejscach podanych w projekcie technologicznym. Otwory wiercić wiertłami koronowymi, przejście rur uszczelniać łańcuchami uszczelniającymi (uszczelnienia segmentowe), np. z oferty firmy Integra z Gliwic. W ścianach zamontować żeliwne stopnie złazowe w wersji do przykręcania, zabezpieczone ogranicznikami bocznymi na pow. nacisku, z wykończeniem antypoślizgowym, o wysięgu min 15cm, np. produkcji firmy Stąporków Meier Sp. z O.O. UWAGA! Technologia nie przewiduje montażu obręczy ochronnych, co podyktowane jest koniecznością użycia sprzętu zabezpieczającego i asekuracji podczas schodzenia do zbiornika. Obręcze utrudniłyby wyciągnięcie nieprzytomnego człowieka ze zbiornika. Średnica wewnętrzna: 3,00 m, Głębokość: 4,05 m, Rzędna dna zbiornika: 111,80 m npm, Powierzchnia zabudowy: 10,75 m 2, Kubatura: 50,6 m Pompownia ścieków Główną pompownię ścieków zaprojektowano jako zbiornik podziemny o przekroju kołowym średnicy wewnętrznej 2,00 m i ścianach grubości 30 cm. Przyjęto dla zbiornika konstrukcję monolitycznej żelbetowej studni opuszczanej. Założono proces zapuszczania w dwóch etapach: 1.) wykonanie dolnej części zbiornika wysokości 1,95 m i zapuszczenie go 2.) wykonanie górnej części zbiornika i zapuszczanie całości do poziomu projektowanego. W miejscu łączenia przewidziano taśmę dylatacyjną PVC szerokości 20 cm. Ściany z betonu C25/30 (B30) o wodoszczelności W-8, stal zbrojeniowa 34GS, A-III oraz St0S-b, A-0. Stal noża - St3SX. Dno pompowni stanowić będzie korek betonowy. Beton korka C25/30 (B30). Grubość korka w środku 70 cm. Przekrycie pompowni stanowić będzie płyta żelbetowa grubości 15 cm oparta obwodowo na ścianach zbiornika. Beton płyty C25/30 (B30), stal zbrojeniowa 34GS, A-III. W celu wykonania deskowania płyty można w górnej części ścian pompowni pozostawić 4 gniazda dla oparcia 2 belek stalowych stanowiących podparcie deskowania płyty. W płycie pokrywowej przewidziano dwa włazy żeliwne o średnicy Ø60 cm typu lekkiego wtopione w płytę. Dodatkowo przewidziano prostokątny otwór technologiczny o wymiarach cm dla kraty koszowej. Otwór ten należy obramować ramką z kątowników L , zakotwioną w betonie za pomocą strzemion Ø6 mm. Przykrycie otworu wykonać blachą żeberkową gr. 3,5 mm przymocowaną do ramki z kątowników za pomocą zawiasów, z możliwością ryglowania na kłódkę lub zamek. W płycie wierzchniej zbiornika wykonać ponadto otwory dla 2 kominków wentylacyjnych, np. poprzez wtopienie w beton muf przesuwnych PVC-U Ø110. W ścianach kręgów należy wykonać szczelne przejścia dla rur o średnicach i w miejscach podanych w projekcie technologicznym. Otwory wiercić wiertłami koronowymi, przejście rur uszczelniać łańcuchami uszczelniającymi (uszczelnienia segmentowe), np. z oferty firmy Integra z Gliwic. 17

18 OŚ w m. Oleksów dla gm. Gniewoszów W ścianach zamontować żeliwne stopnie złazowe w wersji do przykręcania, zabezpieczone ogranicznikami bocznymi na pow. nacisku, z wykończeniem antypoślizgowym, o wysięgu min 15cm, np. produkcji firmy Stąporków Meier Sp. z O.O. UWAGA! Technologia nie przewiduje montażu obręczy ochronnych, co podyktowane jest koniecznością użycia sprzętu zabezpieczającego i asekuracji podczas schodzenia do zbiornika. Obręcze utrudniłyby wyciągnięcie nieprzytomnego człowieka ze zbiornika. Średnica wewnętrzna: 2,00 m, Głębokość: 4,11 m, Rzędna dna pompowni: 111,83 m npm, Powierzchnia zabudowy: 5,31 m 2, Kubatura: 24,8 m Studnia pomiarowa Spo Studnię pomiarową zaprojektowano w postaci podziemnego, okrągłego jednokomorowego zbiornika o średnicy wewnętrznej 1,60 m z prefabrykowanych kręgów żelbetowych wykonanych z betonu klasy nie niższej niż B30, wodoszczelnego (W-8), mało nasiąkliwego (poniżej 4%), mrozoodpornego (F50). Przykrycie prefabrykowaną płytą żelbetową z włazem serwisowym Ø600 mm (właz żeliwny typu lekkiego wtopiony w płytę pokrywy). Grubość ścian 17,5 cm, grubość dna podstawy studni 15 cm, grubość płyty przykrywającej 20 cm. W ścianach studni należy osadzić klamry złazowe oraz wykonać szczelne przejścia dla rur o średnicach i w miejscach podanych w projekcie technologicznym. Element podstawy studni należy ustawić w wykopie na ułożonej warstwie wyrównawczej z chudego betonu grubości min 10 cm. Średnica wewnętrzna: 1,60 m, Głębokość: 2,00 m, Rzędna dna: 114,10 m npm, Powierzchnia zabudowy: 2,99 m 2, Kubatura: 6,9 m Wylot przewodu ścieków oczyszczonych. Wylot przewodu ścieków oczyszczonych do Kanału Kozienicko-Gniewoszowskiego zaprojektowano betonowy (beton C20/25 (B25)), zbrojony siatką z prętów gładkich (stal St0S-b, A-0) posadowiony na warstwie nośnej gruntu za pośrednictwem prefabrykowanych betonowych elementów studni ø120 h=100 [cm]. Środek kręgów wypełniony piaskiem stabilizowanym cementem. Bezpośrednio pod konstrukcją wylotu warstwa chudego betonu B10 grubości 10 cm. Dla zapewnienia bezpieczeństwa wylot przykryty będzie zgrzewanymi kratami pomostowymi zamocowanymi na zawiasach do kątowników stanowiących obramowanie ścianek bocznych wylotu. Umocnienie skarp oraz dna kanału przewidziano betonowymi płytami ażurowymi o wymiarach cm na długości 6 m. 18

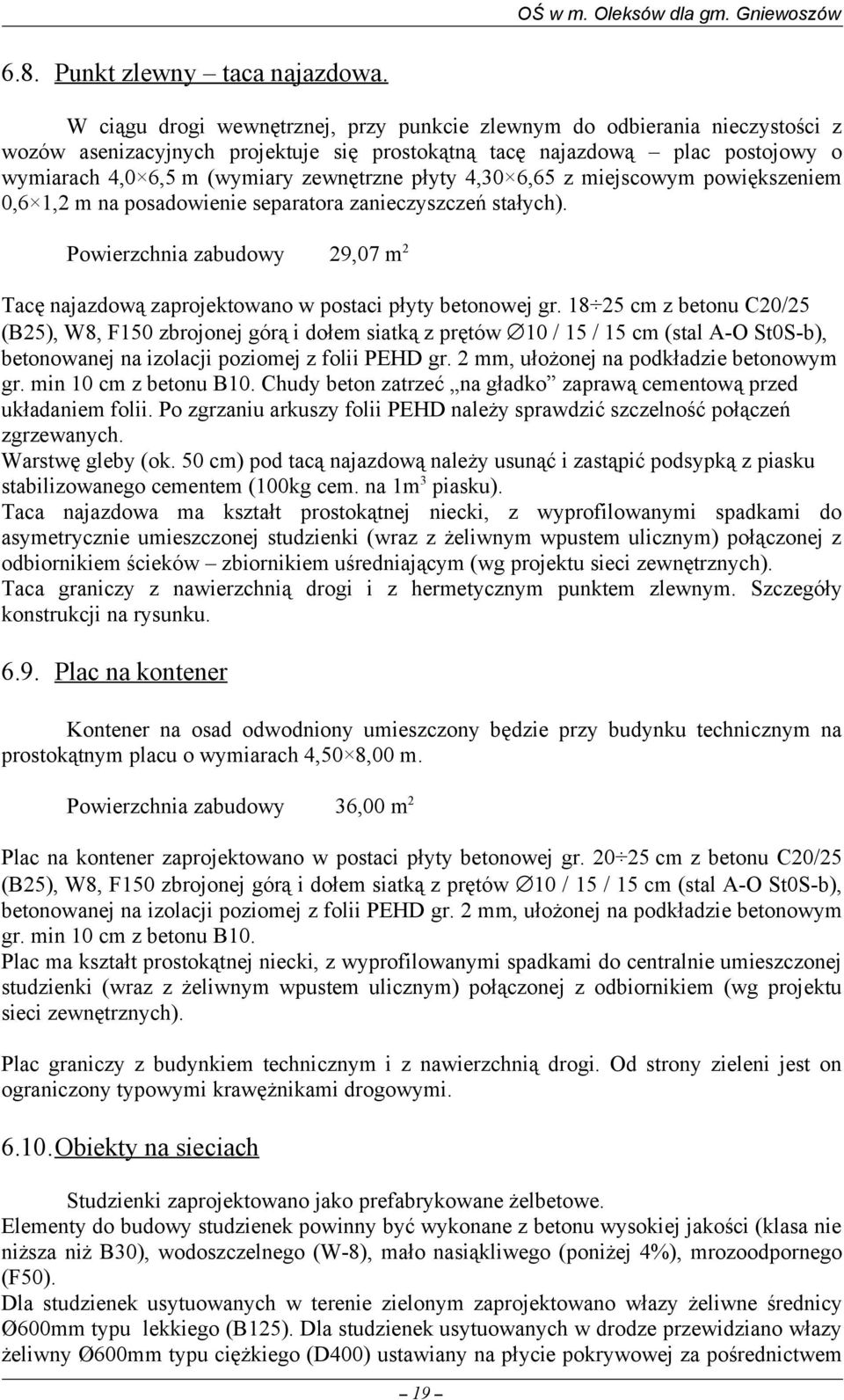

19 OŚ w m. Oleksów dla gm. Gniewoszów 6.8. Punkt zlewny taca najazdowa. W ciągu drogi wewnętrznej, przy punkcie zlewnym do odbierania nieczystości z wozów asenizacyjnych projektuje się prostokątną tacę najazdową plac postojowy o wymiarach 4,0 6,5 m (wymiary zewnętrzne płyty 4,30 6,65 z miejscowym powiększeniem 0,6 1,2 m na posadowienie separatora zanieczyszczeń stałych). Powierzchnia zabudowy 29,07 m 2 Tacę najazdową zaprojektowano w postaci płyty betonowej gr cm z betonu C20/25 (B25), W8, F150 zbrojonej górą i dołem siatką z prętów 10 / 15 / 15 cm (stal A-O St0S-b), betonowanej na izolacji poziomej z folii PEHD gr. 2 mm, ułożonej na podkładzie betonowym gr. min 10 cm z betonu B10. Chudy beton zatrzeć na gładko zaprawą cementową przed układaniem folii. Po zgrzaniu arkuszy folii PEHD należy sprawdzić szczelność połączeń zgrzewanych. Warstwę gleby (ok. 50 cm) pod tacą najazdową należy usunąć i zastąpić podsypką z piasku stabilizowanego cementem (100kg cem. na 1m 3 piasku). Taca najazdowa ma kształt prostokątnej niecki, z wyprofilowanymi spadkami do asymetrycznie umieszczonej studzienki (wraz z żeliwnym wpustem ulicznym) połączonej z odbiornikiem ścieków zbiornikiem uśredniającym (wg projektu sieci zewnętrznych). Taca graniczy z nawierzchnią drogi i z hermetycznym punktem zlewnym. Szczegóły konstrukcji na rysunku Plac na kontener Kontener na osad odwodniony umieszczony będzie przy budynku technicznym na prostokątnym placu o wymiarach 4,50 8,00 m. Powierzchnia zabudowy 36,00 m 2 Plac na kontener zaprojektowano w postaci płyty betonowej gr cm z betonu C20/25 (B25), W8, F150 zbrojonej górą i dołem siatką z prętów 10 / 15 / 15 cm (stal A-O St0S-b), betonowanej na izolacji poziomej z folii PEHD gr. 2 mm, ułożonej na podkładzie betonowym gr. min 10 cm z betonu B10. Plac ma kształt prostokątnej niecki, z wyprofilowanymi spadkami do centralnie umieszczonej studzienki (wraz z żeliwnym wpustem ulicznym) połączonej z odbiornikiem (wg projektu sieci zewnętrznych). Plac graniczy z budynkiem technicznym i z nawierzchnią drogi. Od strony zieleni jest on ograniczony typowymi krawężnikami drogowymi Obiekty na sieciach Studzienki zaprojektowano jako prefabrykowane żelbetowe. Elementy do budowy studzienek powinny być wykonane z betonu wysokiej jakości (klasa nie niższa niż B30), wodoszczelnego (W-8), mało nasiąkliwego (poniżej 4%), mrozoodpornego (F50). Dla studzienek usytuowanych w terenie zielonym zaprojektowano włazy żeliwne średnicy Ø600mm typu lekkiego (B125). Dla studzienek usytuowanych w drodze przewidziano włazy żeliwny Ø600mm typu ciężkiego (D400) ustawiany na płycie pokrywowej za pośrednictwem 19

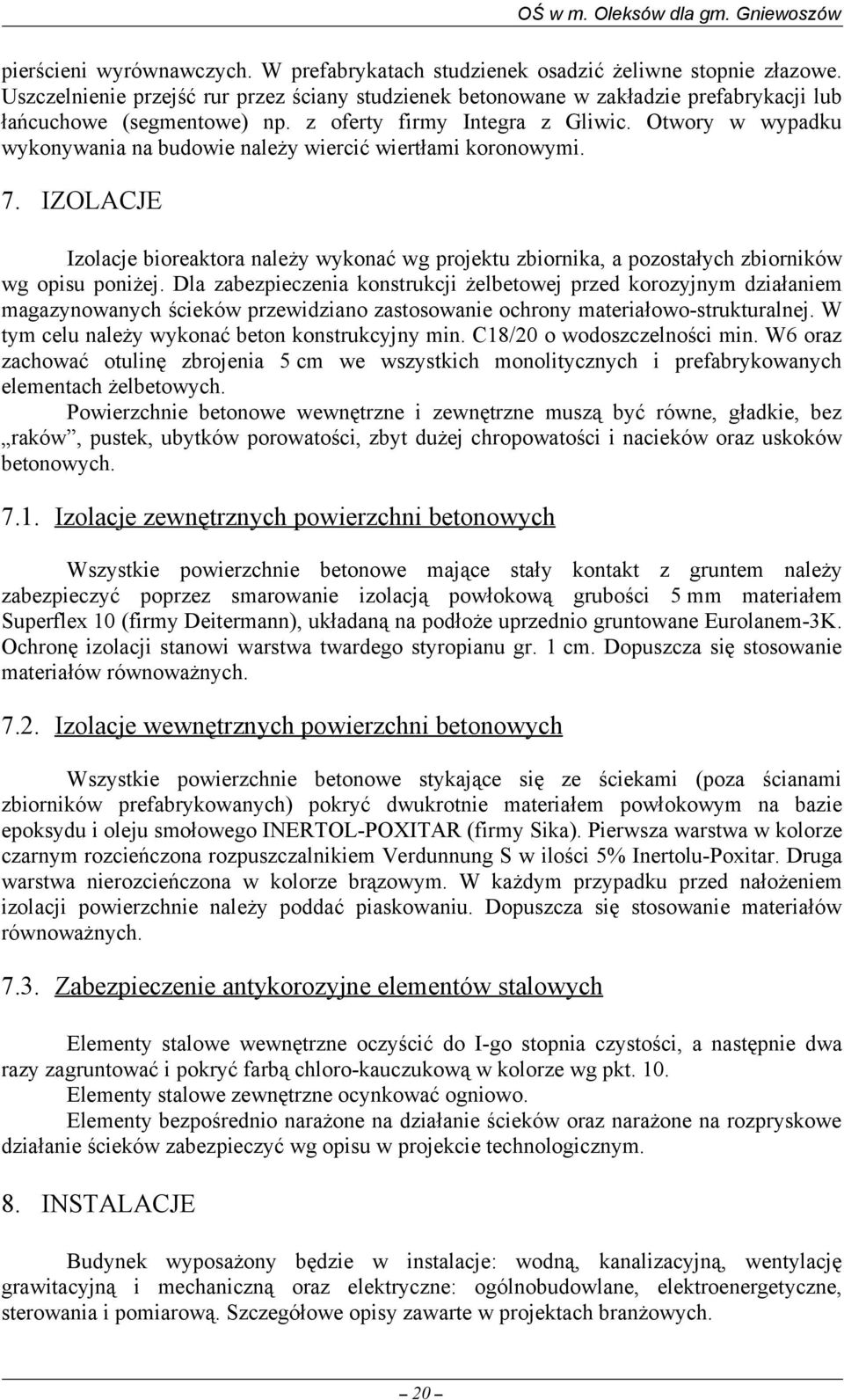

20 OŚ w m. Oleksów dla gm. Gniewoszów pierścieni wyrównawczych. W prefabrykatach studzienek osadzić żeliwne stopnie złazowe. Uszczelnienie przejść rur przez ściany studzienek betonowane w zakładzie prefabrykacji lub łańcuchowe (segmentowe) np. z oferty firmy Integra z Gliwic. Otwory w wypadku wykonywania na budowie należy wiercić wiertłami koronowymi. 7. IZOLACJE Izolacje bioreaktora należy wykonać wg projektu zbiornika, a pozostałych zbiorników wg opisu poniżej. Dla zabezpieczenia konstrukcji żelbetowej przed korozyjnym działaniem magazynowanych ścieków przewidziano zastosowanie ochrony materiałowo-strukturalnej. W tym celu należy wykonać beton konstrukcyjny min. C18/20 o wodoszczelności min. W6 oraz zachować otulinę zbrojenia 5 cm we wszystkich monolitycznych i prefabrykowanych elementach żelbetowych. Powierzchnie betonowe wewnętrzne i zewnętrzne muszą być równe, gładkie, bez raków, pustek, ubytków porowatości, zbyt dużej chropowatości i nacieków oraz uskoków betonowych Izolacje zewnętrznych powierzchni betonowych Wszystkie powierzchnie betonowe mające stały kontakt z gruntem należy zabezpieczyć poprzez smarowanie izolacją powłokową grubości 5 mm materiałem Superflex 10 (firmy Deitermann), układaną na podłoże uprzednio gruntowane Eurolanem-3K. Ochronę izolacji stanowi warstwa twardego styropianu gr. 1 cm. Dopuszcza się stosowanie materiałów równoważnych Izolacje wewnętrznych powierzchni betonowych Wszystkie powierzchnie betonowe stykające się ze ściekami (poza ścianami zbiorników prefabrykowanych) pokryć dwukrotnie materiałem powłokowym na bazie epoksydu i oleju smołowego INERTOL-POXITAR (firmy Sika). Pierwsza warstwa w kolorze czarnym rozcieńczona rozpuszczalnikiem Verdunnung S w ilości 5% Inertolu-Poxitar. Druga warstwa nierozcieńczona w kolorze brązowym. W każdym przypadku przed nałożeniem izolacji powierzchnie należy poddać piaskowaniu. Dopuszcza się stosowanie materiałów równoważnych Zabezpieczenie antykorozyjne elementów stalowych Elementy stalowe wewnętrzne oczyścić do I-go stopnia czystości, a następnie dwa razy zagruntować i pokryć farbą chloro-kauczukową w kolorze wg pkt. 10. Elementy stalowe zewnętrzne ocynkować ogniowo. Elementy bezpośrednio narażone na działanie ścieków oraz narażone na rozpryskowe działanie ścieków zabezpieczyć wg opisu w projekcie technologicznym. 8. INSTALACJE Budynek wyposażony będzie w instalacje: wodną, kanalizacyjną, wentylację grawitacyjną i mechaniczną oraz elektryczne: ogólnobudowlane, elektroenergetyczne, sterowania i pomiarową. Szczegółowe opisy zawarte w projektach branżowych. 20

21 OŚ w m. Oleksów dla gm. Gniewoszów 9. WARUNKI BHP I P. POŻ. Roboty budowlano montażowe przy realizacji projektowanych obiektów oraz przy ich eksploatacji należy prowadzić zgodnie z obowiązującymi przepisami BHP, a szczególnie zawartymi w: -Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401) -Obwieszczeniu Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 sierpnia 2003 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169, poz. 1650) -Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia r w sprawie bezpieczeństwa i higieny pracy w oczyszczalni ścieków. (Dz. U. nr 96, poz. 438) -Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia r w sprawie bezpieczeństwa i higieny pracy przy stosowaniu środków chemicznych do uzdatniania wody i oczyszczania ścieków. (Dz. U. nr 21, poz. 73) -Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia w sprawie bezpieczeństwa i higieny pracy przy eksploatacji, remontach i konserwacji sieci kanalizacyjnych. (Dz. U. nr 96, poz. 437) - Warunkach technicznych wykonania i odbioru robót budowlano montażowych tom II. Instalacje sanitarne - Warunkach technicznych wykonywania i odbioru rurociągów z tworzyw sztucznych. PKTSGiK Warszawa 1996 r. - o-obiekty oczyszczalni ścieków w grupie PM o Qd<500 MJ/m 2. oraz nie zagrożone wybuchem. oklasa odporności pożarowej obiektów E SRO owarunki ewakuacji zapewniono przez wyjście ewakuacji o szerokości 0,9 m przez nie więcej niż trzy pomieszczenia. oobiekty instalacja elektryczna wyposażona w przeciwpożarowy wyłącznik prądu. ozaopatrzenie w wodę do zewnętrznego gaszenia pożaru 10 l/s hydrant naziemny Ø 80 na terenie oczyszczalni. opodręczny sprzęt gaśniczy jedna jednostka masy środka gaśniczego 2kg/3dm 3 na 300 m 2 chronionej powierzchni. odrewno więźby dachowej nad budynkiem technicznym zostanie zabezpieczone środkiem ogniochronnym do granic słabego rozprzestrzeniania się ognia. W części jednoprzestrzennej budynku dach ocieplony płytami z wełny mineralnej (12 cm) z podbitką z płyt gipsowo kartonowych ogniochronnych np. Norgips GKF lub równoważny, grubości 12,5 mm. 10. KOLORYSTYKA Lp Element Proponowany kolor Zaakceptowany kolor Elementy zewnętrzne 1 Dach pokrycie Zielony 2 Dach rynny i rury spustowe Ciemno-zielony 3 Dach obróbki blacharskie Ciemno-zielony 21

22 OŚ w m. Oleksów dla gm. Gniewoszów Lp Element Proponowany kolor Zaakceptowany kolor 4 Ściany zewnętrzne Jasno-zielony 5 Ściany zewnętrzne cokół Cegły 6 Stolarka drzwi zewnętrzne Ciemno-zielony 7 Stolarka okna Biały 8 Przykrycie bioreaktora Zielony 9 Zbiorniki - ściany zewnętrzne Surowy beton 10 Schodki metalowe i barierki Ocynkowane Elementy wewnętrzne 1 Ściany i sufity malowane Biały kość słoniowa 2 Ściany glazura Jasno zielony 3 Podłogi gres Szary 4 Podłogi pomieszczenia socjalne gres Szaro zielone 5 Stolarka drzwi wewnętrzne Biały 22
