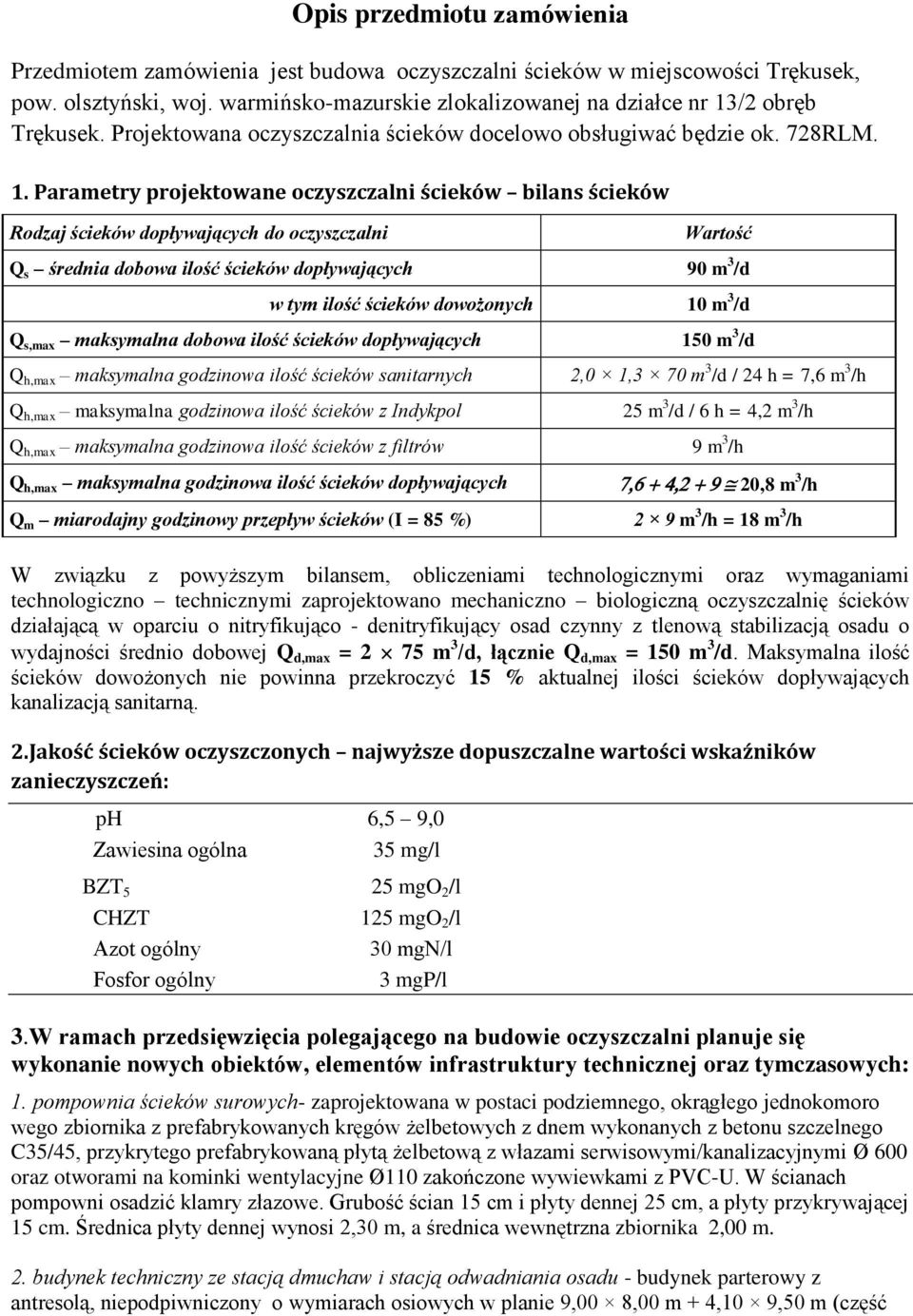

1 Opis przedmiotu zamówienia Przedmiotem zamówienia jest budowa oczyszczalni ścieków w miejscowości Trękusek, pow. olsztyński, woj. warmińsko-mazurskie zlokalizowanej na działce nr 13/2 obręb Trękusek. Projektowana oczyszczalnia ścieków docelowo obsługiwać będzie ok. 728RLM. 1. Parametry projektowane oczyszczalni ścieków bilans ścieków Rodzaj ścieków dopływających do oczyszczalni Wartość Q s średnia dobowa ilość ścieków dopływających 90 m 3 /d w tym ilość ścieków dowożonych 10 m 3 /d Q s,max maksymalna dobowa ilość ścieków dopływających 150 m 3 /d Q h,max maksymalna godzinowa ilość ścieków sanitarnych 2,0 1,3 70 m 3 /d / 24 h = 7,6 m 3 /h Q h,max maksymalna godzinowa ilość ścieków z Indykpol 25 m 3 /d / 6 h = 4,2 m 3 /h Q h,max maksymalna godzinowa ilość ścieków z filtrów 9 m 3 /h Q h,max maksymalna godzinowa ilość ścieków dopływających 20,8 m 3 /h Q m miarodajny godzinowy przepływ ścieków (I = 85 %) 2 9 m 3 /h = 18 m 3 /h W związku z powyższym bilansem, obliczeniami technologicznymi oraz wymaganiami technologiczno technicznymi zaprojektowano mechaniczno biologiczną oczyszczalnię ścieków działającą w oparciu o nitryfikująco - denitryfikujący osad czynny z tlenową stabilizacją osadu o wydajności średnio dobowej Q d,max = 2 75 m 3 /d, łącznie Q d,max = 150 m 3 /d. Maksymalna ilość ścieków dowożonych nie powinna przekroczyć 15 % aktualnej ilości ścieków dopływających kanalizacją sanitarną. 2.Jakość ścieków oczyszczonych najwyższe dopuszczalne wartości wskaźników zanieczyszczeń: ph 6,5 9,0 Zawiesina ogólna 35 mg/l BZT 5 25 mgo 2 /l CHZT 125 mgo 2 /l Azot ogólny 30 mgn/l Fosfor ogólny 3 mgp/l 3.W ramach przedsięwzięcia polegającego na budowie oczyszczalni planuje się wykonanie nowych obiektów, elementów infrastruktury technicznej oraz tymczasowych: 1. pompownia ścieków surowych- zaprojektowana w postaci podziemnego, okrągłego jednokomoro wego zbiornika z prefabrykowanych kręgów żelbetowych z dnem wykonanych z betonu szczelnego C35/45, przykrytego prefabrykowaną płytą żelbetową z włazami serwisowymi/kanalizacyjnymi Ø 600 oraz otworami na kominki wentylacyjne Ø110 zakończone wywiewkami z PVC-U. W ścianach pompowni osadzić klamry złazowe. Grubość ścian 15 cm i płyty dennej 25 cm, a płyty przykrywającej 15 cm. Średnica płyty dennej wynosi 2,30 m, a średnica wewnętrzna zbiornika 2,00 m. 2. budynek techniczny ze stacją dmuchaw i stacją odwadniania osadu - budynek parterowy z antresolą, niepodpiwniczony o wymiarach osiowych w planie 9,00 8,00 m + 4,10 9,50 m (część

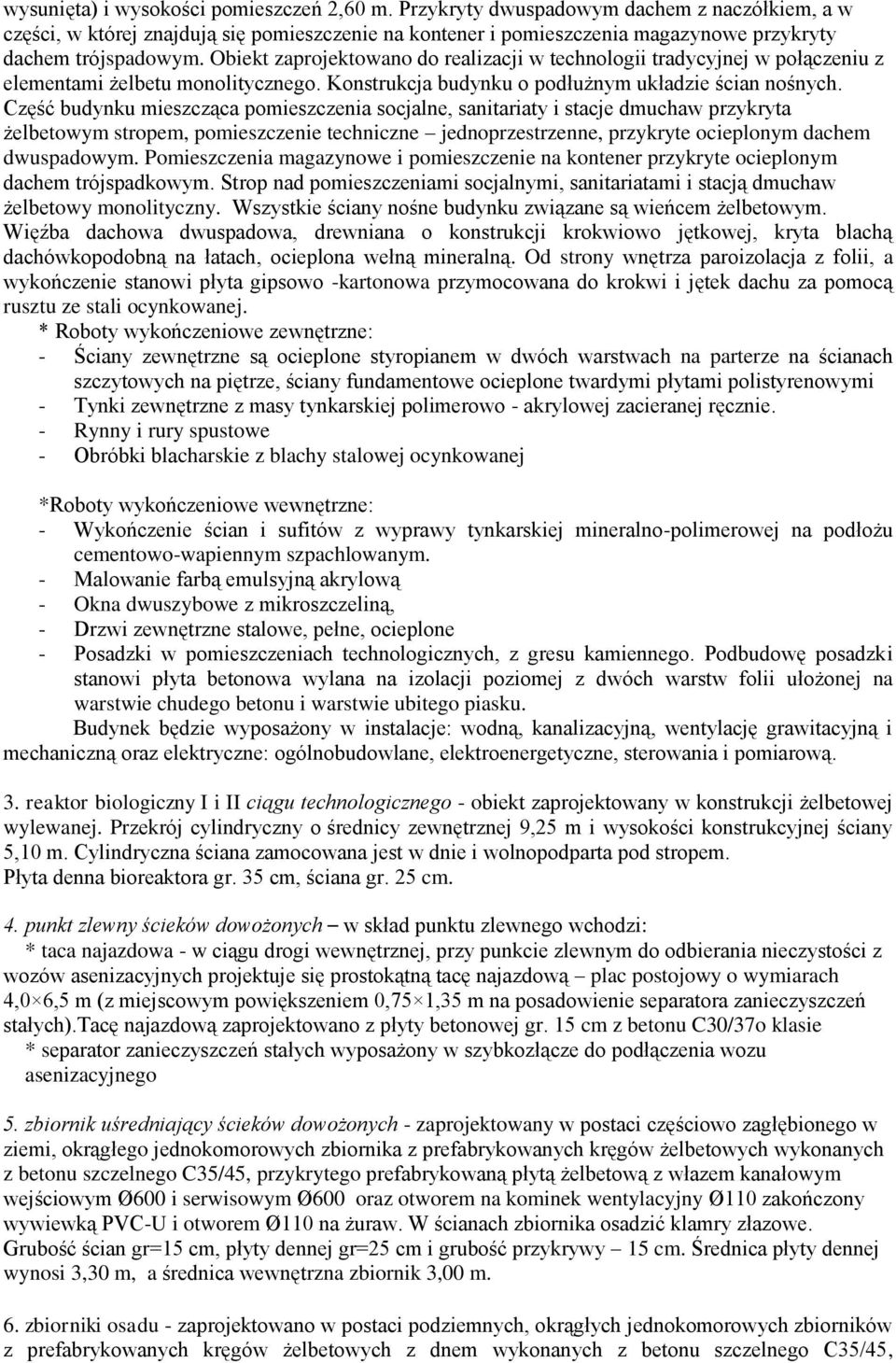

2 wysunięta) i wysokości pomieszczeń 2,60 m. Przykryty dwuspadowym dachem z naczółkiem, a w części, w której znajdują się pomieszczenie na kontener i pomieszczenia magazynowe przykryty dachem trójspadowym. Obiekt zaprojektowano do realizacji w technologii tradycyjnej w połączeniu z elementami żelbetu monolitycznego. Konstrukcja budynku o podłużnym układzie ścian nośnych. Część budynku mieszcząca pomieszczenia socjalne, sanitariaty i stacje dmuchaw przykryta żelbetowym stropem, pomieszczenie techniczne jednoprzestrzenne, przykryte ocieplonym dachem dwuspadowym. Pomieszczenia magazynowe i pomieszczenie na kontener przykryte ocieplonym dachem trójspadkowym. Strop nad pomieszczeniami socjalnymi, sanitariatami i stacją dmuchaw żelbetowy monolityczny. Wszystkie ściany nośne budynku związane są wieńcem żelbetowym. Więźba dachowa dwuspadowa, drewniana o konstrukcji krokwiowo jętkowej, kryta blachą dachówkopodobną na łatach, ocieplona wełną mineralną. Od strony wnętrza paroizolacja z folii, a wykończenie stanowi płyta gipsowo -kartonowa przymocowana do krokwi i jętek dachu za pomocą rusztu ze stali ocynkowanej. * Roboty wykończeniowe zewnętrzne: - Ściany zewnętrzne są ocieplone styropianem w dwóch warstwach na parterze na ścianach szczytowych na piętrze, ściany fundamentowe ocieplone twardymi płytami polistyrenowymi - Tynki zewnętrzne z masy tynkarskiej polimerowo - akrylowej zacieranej ręcznie. - Rynny i rury spustowe - Obróbki blacharskie z blachy stalowej ocynkowanej *Roboty wykończeniowe wewnętrzne: - Wykończenie ścian i sufitów z wyprawy tynkarskiej mineralno-polimerowej na podłożu cementowo-wapiennym szpachlowanym. - Malowanie farbą emulsyjną akrylową - Okna dwuszybowe z mikroszczeliną, - Drzwi zewnętrzne stalowe, pełne, ocieplone - Posadzki w pomieszczeniach technologicznych, z gresu kamiennego. Podbudowę posadzki stanowi płyta betonowa wylana na izolacji poziomej z dwóch warstw folii ułożonej na warstwie chudego betonu i warstwie ubitego piasku. Budynek będzie wyposażony w instalacje: wodną, kanalizacyjną, wentylację grawitacyjną i mechaniczną oraz elektryczne: ogólnobudowlane, elektroenergetyczne, sterowania i pomiarową. 3. reaktor biologiczny I i II ciągu technologicznego - obiekt zaprojektowany w konstrukcji żelbetowej wylewanej. Przekrój cylindryczny o średnicy zewnętrznej 9,25 m i wysokości konstrukcyjnej ściany 5,10 m. Cylindryczna ściana zamocowana jest w dnie i wolnopodparta pod stropem. Płyta denna bioreaktora gr. 35 cm, ściana gr. 25 cm. 4. punkt zlewny ścieków dowożonych w skład punktu zlewnego wchodzi: * taca najazdowa - w ciągu drogi wewnętrznej, przy punkcie zlewnym do odbierania nieczystości z wozów asenizacyjnych projektuje się prostokątną tacę najazdową plac postojowy o wymiarach 4,0 6,5 m (z miejscowym powiększeniem 0,75 1,35 m na posadowienie separatora zanieczyszczeń stałych).tacę najazdową zaprojektowano z płyty betonowej gr. 15 cm z betonu C30/37o klasie * separator zanieczyszczeń stałych wyposażony w szybkozłącze do podłączenia wozu asenizacyjnego 5. zbiornik uśredniający ścieków dowożonych - zaprojektowany w postaci częściowo zagłębionego w ziemi, okrągłego jednokomorowych zbiornika z prefabrykowanych kręgów żelbetowych wykonanych z betonu szczelnego C35/45, przykrytego prefabrykowaną płytą żelbetową z włazem kanałowym wejściowym Ø600 i serwisowym Ø600 oraz otworem na kominek wentylacyjny Ø110 zakończony wywiewką PVC-U i otworem Ø110 na żuraw. W ścianach zbiornika osadzić klamry złazowe. Grubość ścian gr=15 cm, płyty dennej gr=25 cm i grubość przykrywy 15 cm. Średnica płyty dennej wynosi 3,30 m, a średnica wewnętrzna zbiornik 3,00 m. 6. zbiorniki osadu - zaprojektowano w postaci podziemnych, okrągłych jednokomorowych zbiorników z prefabrykowanych kręgów żelbetowych z dnem wykonanych z betonu szczelnego C35/45,

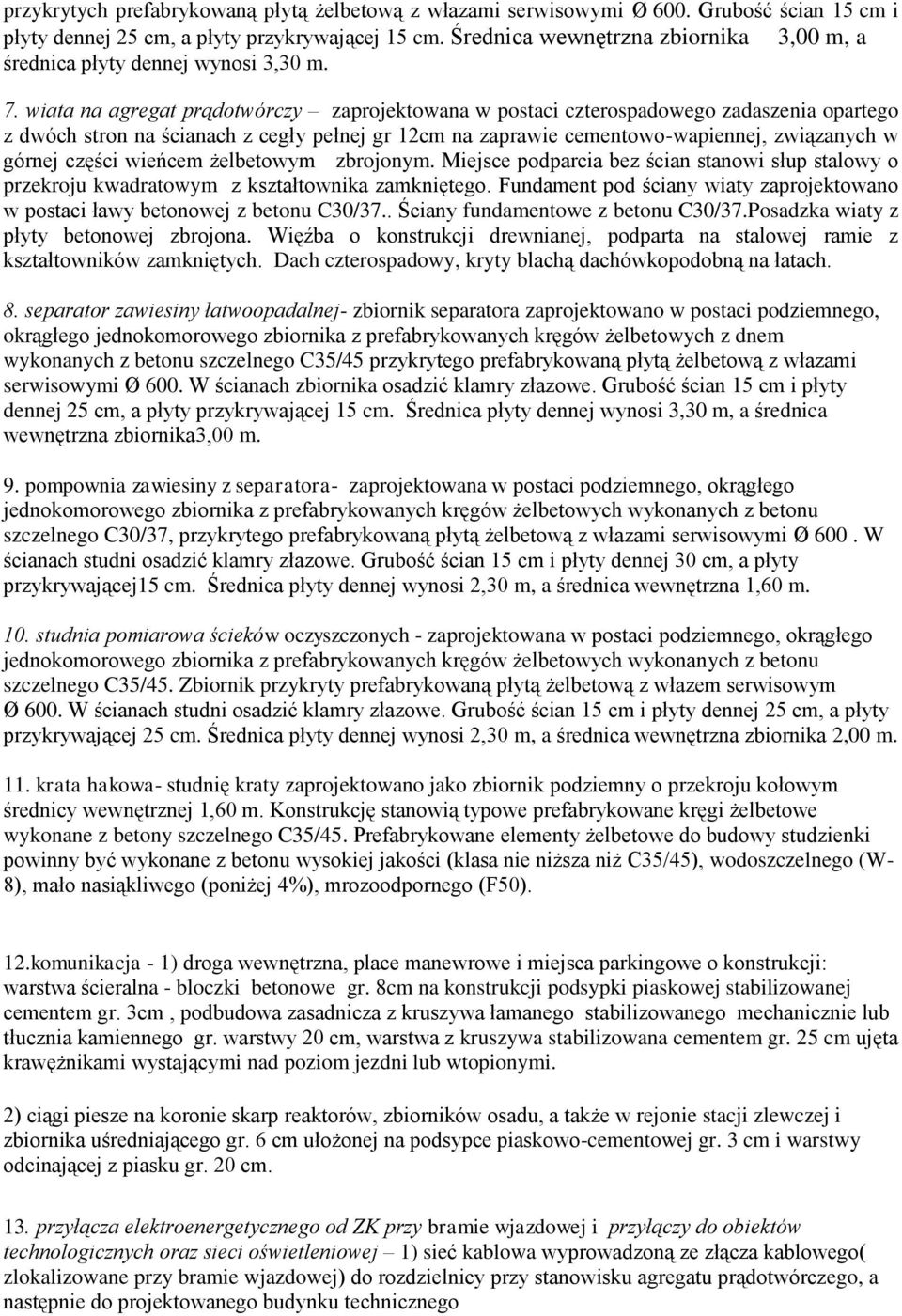

3 przykrytych prefabrykowaną płytą żelbetową z włazami serwisowymi Ø 600. Grubość ścian 15 cm i płyty dennej 25 cm, a płyty przykrywającej 15 cm. Średnica wewnętrzna zbiornika 3,00 m, a średnica płyty dennej wynosi 3,30 m. 7. wiata na agregat prądotwórczy zaprojektowana w postaci czterospadowego zadaszenia opartego z dwóch stron na ścianach z cegły pełnej gr 12cm na zaprawie cementowo-wapiennej, związanych w górnej części wieńcem żelbetowym zbrojonym. Miejsce podparcia bez ścian stanowi słup stalowy o przekroju kwadratowym z kształtownika zamkniętego. Fundament pod ściany wiaty zaprojektowano w postaci ławy betonowej z betonu C30/37.. Ściany fundamentowe z betonu C30/37.Posadzka wiaty z płyty betonowej zbrojona. Więźba o konstrukcji drewnianej, podparta na stalowej ramie z kształtowników zamkniętych. Dach czterospadowy, kryty blachą dachówkopodobną na łatach. 8. separator zawiesiny łatwoopadalnej- zbiornik separatora zaprojektowano w postaci podziemnego, okrągłego jednokomorowego zbiornika z prefabrykowanych kręgów żelbetowych z dnem wykonanych z betonu szczelnego C35/45 przykrytego prefabrykowaną płytą żelbetową z włazami serwisowymi Ø 600. W ścianach zbiornika osadzić klamry złazowe. Grubość ścian 15 cm i płyty dennej 25 cm, a płyty przykrywającej 15 cm. Średnica płyty dennej wynosi 3,30 m, a średnica wewnętrzna zbiornika3,00 m. 9. pompownia zawiesiny z separatora- zaprojektowana w postaci podziemnego, okrągłego jednokomorowego zbiornika z prefabrykowanych kręgów żelbetowych wykonanych z betonu szczelnego C30/37, przykrytego prefabrykowaną płytą żelbetową z włazami serwisowymi Ø 600. W ścianach studni osadzić klamry złazowe. Grubość ścian 15 cm i płyty dennej 30 cm, a płyty przykrywającej15 cm. Średnica płyty dennej wynosi 2,30 m, a średnica wewnętrzna 1,60 m. 10. studnia pomiarowa ścieków oczyszczonych - zaprojektowana w postaci podziemnego, okrągłego jednokomorowego zbiornika z prefabrykowanych kręgów żelbetowych wykonanych z betonu szczelnego C35/45. Zbiornik przykryty prefabrykowaną płytą żelbetową z włazem serwisowym Ø 600. W ścianach studni osadzić klamry złazowe. Grubość ścian 15 cm i płyty dennej 25 cm, a płyty przykrywającej 25 cm. Średnica płyty dennej wynosi 2,30 m, a średnica wewnętrzna zbiornika 2,00 m. 11. krata hakowa- studnię kraty zaprojektowano jako zbiornik podziemny o przekroju kołowym średnicy wewnętrznej 1,60 m. Konstrukcję stanowią typowe prefabrykowane kręgi żelbetowe wykonane z betony szczelnego C35/45. Prefabrykowane elementy żelbetowe do budowy studzienki powinny być wykonane z betonu wysokiej jakości (klasa nie niższa niż C35/45), wodoszczelnego (W- 8), mało nasiąkliwego (poniżej 4%), mrozoodpornego (F50). 12.komunikacja - 1) droga wewnętrzna, place manewrowe i miejsca parkingowe o konstrukcji: warstwa ścieralna - bloczki betonowe gr. 8cm na konstrukcji podsypki piaskowej stabilizowanej cementem gr. 3cm, podbudowa zasadnicza z kruszywa łamanego stabilizowanego mechanicznie lub tłucznia kamiennego gr. warstwy 20 cm, warstwa z kruszywa stabilizowana cementem gr. 25 cm ujęta krawężnikami wystającymi nad poziom jezdni lub wtopionymi. 2) ciągi piesze na koronie skarp reaktorów, zbiorników osadu, a także w rejonie stacji zlewczej i zbiornika uśredniającego gr. 6 cm ułożonej na podsypce piaskowo-cementowej gr. 3 cm i warstwy odcinającej z piasku gr. 20 cm. 13. przyłącza elektroenergetycznego od ZK przy bramie wjazdowej i przyłączy do obiektów technologicznych oraz sieci oświetleniowej 1) sieć kablowa wyprowadzoną ze złącza kablowego( zlokalizowane przy bramie wjazdowej) do rozdzielnicy przy stanowisku agregatu prądotwórczego, a następnie do projektowanego budynku technicznego

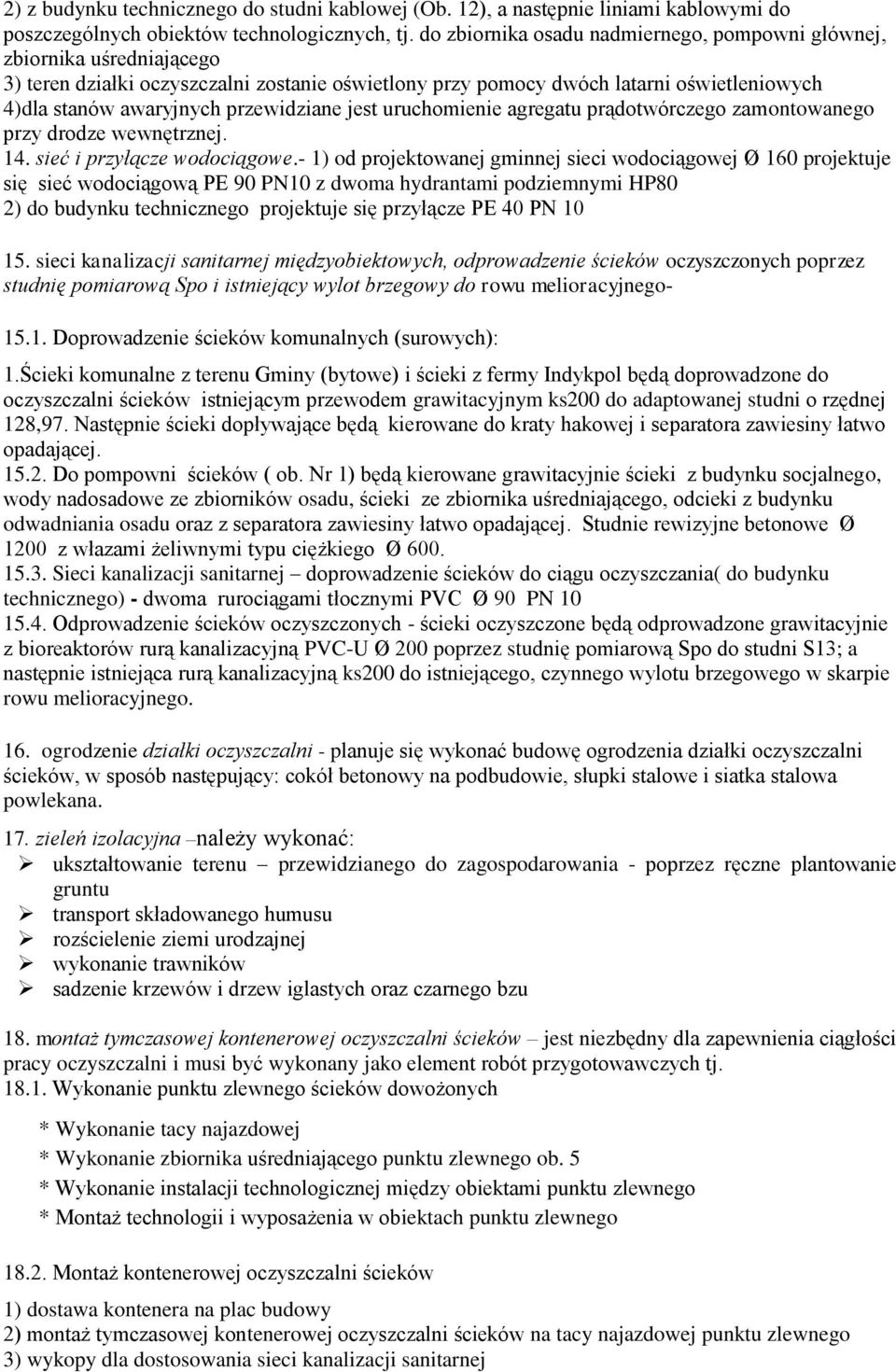

4 2) z budynku technicznego do studni kablowej (Ob. 12), a następnie liniami kablowymi do poszczególnych obiektów technologicznych, tj. do zbiornika osadu nadmiernego, pompowni głównej, zbiornika uśredniającego 3) teren działki oczyszczalni zostanie oświetlony przy pomocy dwóch latarni oświetleniowych 4)dla stanów awaryjnych przewidziane jest uruchomienie agregatu prądotwórczego zamontowanego przy drodze wewnętrznej. 14. sieć i przyłącze wodociągowe.- 1) od projektowanej gminnej sieci wodociągowej Ø 160 projektuje się sieć wodociągową PE 90 PN10 z dwoma hydrantami podziemnymi HP80 2) do budynku technicznego projektuje się przyłącze PE 40 PN sieci kanalizacji sanitarnej międzyobiektowych, odprowadzenie ścieków oczyszczonych poprzez studnię pomiarową Spo i istniejący wylot brzegowy do rowu melioracyjnego Doprowadzenie ścieków komunalnych (surowych): 1.Ścieki komunalne z terenu Gminy (bytowe) i ścieki z fermy Indykpol będą doprowadzone do oczyszczalni ścieków istniejącym przewodem grawitacyjnym ks200 do adaptowanej studni o rzędnej 128,97. Następnie ścieki dopływające będą kierowane do kraty hakowej i separatora zawiesiny łatwo opadającej Do pompowni ścieków ( ob. Nr 1) będą kierowane grawitacyjnie ścieki z budynku socjalnego, wody nadosadowe ze zbiorników osadu, ścieki ze zbiornika uśredniającego, odcieki z budynku odwadniania osadu oraz z separatora zawiesiny łatwo opadającej. Studnie rewizyjne betonowe Ø 1200 z włazami żeliwnymi typu ciężkiego Ø Sieci kanalizacji sanitarnej doprowadzenie ścieków do ciągu oczyszczania( do budynku technicznego) - dwoma rurociągami tłocznymi PVC Ø 90 PN Odprowadzenie ścieków oczyszczonych - ścieki oczyszczone będą odprowadzone grawitacyjnie z bioreaktorów rurą kanalizacyjną PVC-U Ø 200 poprzez studnię pomiarową Spo do studni S13; a następnie istniejąca rurą kanalizacyjną ks200 do istniejącego, czynnego wylotu brzegowego w skarpie rowu melioracyjnego. 16. ogrodzenie działki oczyszczalni - planuje się wykonać budowę ogrodzenia działki oczyszczalni ścieków, w sposób następujący: cokół betonowy na podbudowie, słupki stalowe i siatka stalowa powlekana. 17. zieleń izolacyjna należy wykonać: ukształtowanie terenu przewidzianego do zagospodarowania - poprzez ręczne plantowanie gruntu transport składowanego humusu rozścielenie ziemi urodzajnej wykonanie trawników sadzenie krzewów i drzew iglastych oraz czarnego bzu 18. montaż tymczasowej kontenerowej oczyszczalni ścieków jest niezbędny dla zapewnienia ciągłości pracy oczyszczalni i musi być wykonany jako element robót przygotowawczych tj Wykonanie punktu zlewnego ścieków dowożonych * Wykonanie tacy najazdowej * Wykonanie zbiornika uśredniającego punktu zlewnego ob. 5 * Wykonanie instalacji technologicznej między obiektami punktu zlewnego * Montaż technologii i wyposażenia w obiektach punktu zlewnego Montaż kontenerowej oczyszczalni ścieków 1) dostawa kontenera na plac budowy 2) montaż tymczasowej kontenerowej oczyszczalni ścieków na tacy najazdowej punktu zlewnego 3) wykopy dla dostosowania sieci kanalizacji sanitarnej

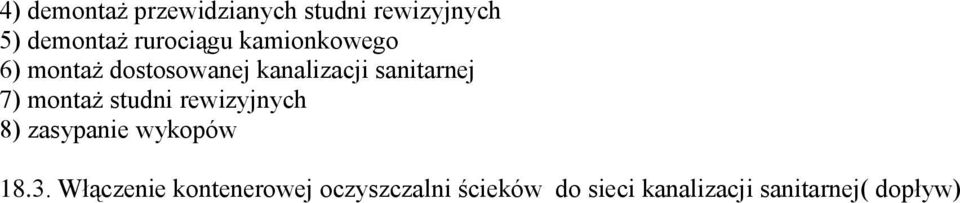

5 4) demontaż przewidzianych studni rewizyjnych 5) demontaż rurociągu kamionkowego 6) montaż dostosowanej kanalizacji sanitarnej 7) montaż studni rewizyjnych 8) zasypanie wykopów Włączenie kontenerowej oczyszczalni ścieków do sieci kanalizacji sanitarnej( dopływ)
