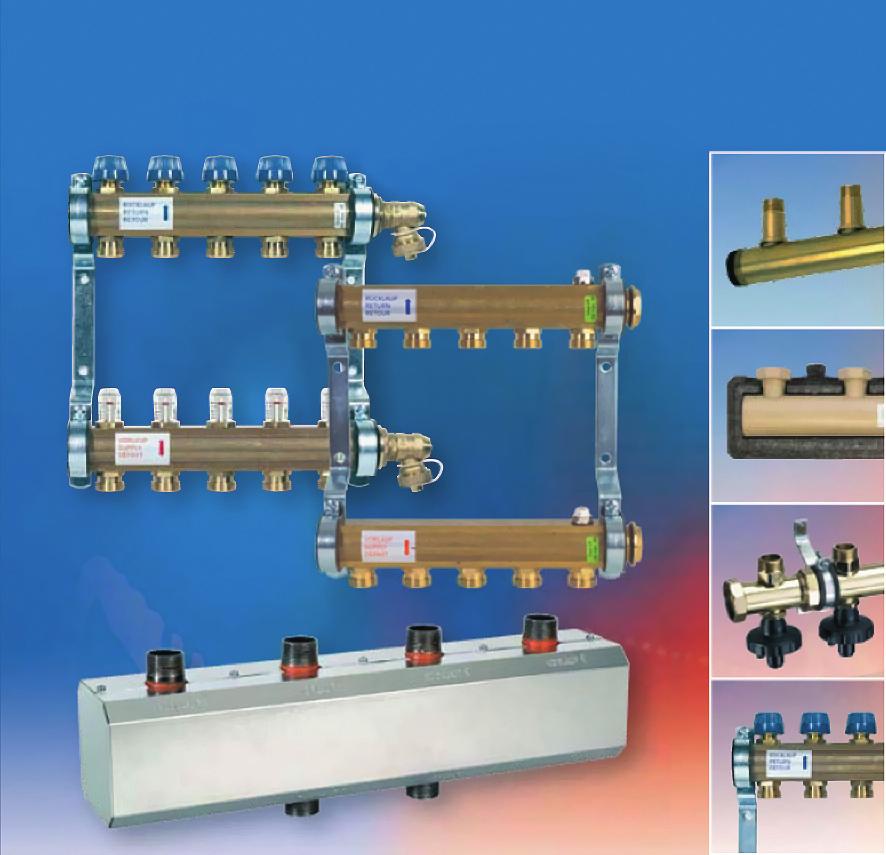

1 Rozdzielacze dla urządzeń sanitarnych i grzewczych do ogrzewania podłogowego, rozdzielacze ogrzewania HKV T i HKV dla modułu pomp PAS VM kombinowany rozdzielacz dopływu i odpływu HV do połączenia grzejników i sanitarnego woda ciepła/zimna, HKV A rozdzielacz sanitarny Saniduct rozdzielacz sanitarny SAV A Division of Watts Water Technologies Inc.

2 Rozdzielacze dla urządzeń sanitarnych i grzewczych Rozdzielacz do ogrzewania podłogowego rura profilowana z mosiądzu MS58 1" montowany na konsolach wyciszonych akustycznie zgodnie z DIN 4109 odprowadzenia G 3/4" Eurokonus, odstępy 50 mm zawory zwrotne, gwint przyłączenia M30 x 1,5 dla napędu siłownika maks. dopuszczalna temperatura pracy + 80 C wraz z grupą końcówek z zaworami KFE w rozmiarach 2 12 odgałęzień Rozdzielacz obwodu grzewczego HKV-T Trzon odpływowy z wbudowanymi zaworami, dopływ z miernikiem ilości przepływu 0 4 l/min Nr art.: ODPŁYW/RETURN/RETOUR 50 ~ DOPŁYW/SUPPLY/DEPART L 48 ~62,5 ~90 Rozm. rozdzielacza Długość w mm Położenie Obroty ,5 1,0 1,75 3,0 4,0 5,0 5,5* *w pełni otwarty Rozdzielacz obwodu grzewczego HKV Trzon odpływu z wbudowanymi zaworami, dopływem z zaworami czułej regulacji do ustawienia ilości przepływu Nr art.:

3 Rozdzielacze dla urządzeń sanitarnych i grzewczych Rozdzielacz sanitarny SAV z mosiądzu, przyłączenie gwint zewnętrzny z zaślepkami, odgałęzienia gwint zewnętrzny Odległość między osiami elementów: 1" = 90 mm, odgałęzienia 1/2" 1 1/4"= 100 mm, odgałęzienia 3/4" 2" = 130 mm, odgałęzienia 1" Nr art.: Sanitärverteiler SaniDuct wykonany z wysokowartościowego mosiądzu MS 63, odporny na odcynkowanie rura rozdzielająca G 1 1/4 DN32, boczne przyłączenie 1 1/2 AG/nakrętka złączkowa odgałęzienia G 1 gwint zewnętrzny zawory odcinające wbudowane w rurę rozdzielającą Modułowa konstrukcja segmentów rozdzielacza z 1, 2, 3 lub 4 odgałęzieniemi bezpośrednia instalacja na reduktorze ciśnienia względnie filtr wody nowatorskie opróżnianie odpływów w najgłębszych miejscach montowany na wyciszonych, ocynkowanych konsolach DIN 4109 mała głębokość zabudowy brak martwych przestrzeni w przepływie bez wyjątku płasko uszczelnione miejsca złączy 100 % sprawdzonych pod ciśnieniem komplet mocowania Tabliczki znamionowe Nr art.: zawór otwarty zawór zamknięty Rozmiar rozdzielacza Długość L w mm Długość L1 w mm Dane techniczne rura rozdzielająca mosiądz MS63 armatury mosiądz MS58 pokrętło tworzywo odporne na uderzenia (POM) O-ring: EPDM Elastomer Uszczelnienia płaskie AFM 34 (bez azbestu i zdatne do wody pitnej) maks. dop. temperatura pracy: + 80 C min. dopuszczalna temperatura pracy: do granicy mrozu ciśnienie nominalne: PN 16

4 Rozdzielacze dla urządzeń sanitarnych i grzewczych Moduł rozdzielacza ogrzewania PAS-VM z przyłączeniami kołnierza, 1 1/2 Ag dla urządzenia nakrętki złączkowe 1 1/2 dla grup pomp powłoka izolacyjna odstępy dopływu i odpływu na 125 mm, między grupami ok. 150 mm podwójnie nr art potrójnie nr art Komplet przyłączeń pomp Moduł pomp PAS 25 mocna, 3-stopniowa pompa HP 43 z 4 m wysokości tłoczenia, wysokim momentem obrotowym rozruchu i prostym odpowietrzeniem kompletnie okablowana 2,5 m kabla Osłony izolacyjne z EPS, proste w zdejmowaniu względnie w nakładaniu prosty uchwyt, grupa armatury jest tylko wciskana Kurek z czopem kulistym w odpływie Kurek z czopem kulistym z dopływem z hamulcem grawitacyjnym, uruchomienie hamulca grawitacyjnego za pomocą ustawienia kurka z czopem kulistym Zawór przelewowy w formie przechodzącej, Zakres regulacji 0,05-0,5 bar 2 termometry O 63 z tulejami hydraulicznymi Podłączenie manometru Moduł mieszalnika PAS-MM Forma H z mosiądzu ze zintegrowanym bypassem Silnik mieszalnika montowany kompletnie i okablowany 2,5 m kabla Osłona izolacyjna z EPS Moduł wyrównujący PAS-AM składa się z elementów rur z mosiądzu jako wyrównanie dystansu do modułu mieszalnika osłona izolacyjna z EPS, zawieszana jest na izolacji modułu podstawowego

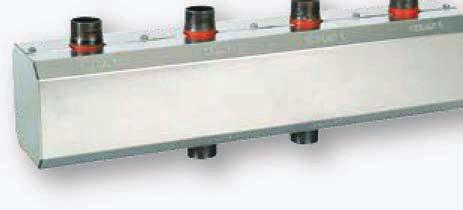

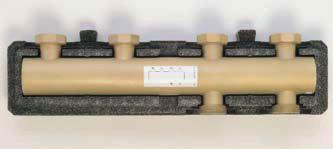

5 Verteiler für Rozdzielacze Sanitär und dla Heizung urządzeń sanitarnych i grzewczych Rozdzielacze ogrzewania z izolacją Przepustowość wody grzewczej: do 2 m 3 /h Moc przy t = 20 C: do 50 kw Odstępy króćców: 125 mm HV kombinowany rozdzielacz dopływu i odpływu Kompaktowa budowa ze zintegrowanym dopływem i odpływem Przyłączenie grupy: R 1" gwint zewnętrzny, Odgałęzienia podstawowe położone obok siebie Przyłączenie kotła na dole: R 1" względnie 1 1/4" Ciśnienie robocze 6 bar Izolacja 25 mm wg DIN 4102-B2 z ocynkowanym płaszczem ze stalowej blachy 0,8 mm w rozmiarach 2 6 obwodów grzejnych Nr art.: Mocowanie ścienne H-HV dla izolowanego rozdzielnika Występ 100 mm do połowy rozdzielacza ocynkowany galwanicznie wraz ze śrubami, kołkami i podkładkami Nr art.: Rozdzielacz do podłączenia promiennika ciepła i urządzeń sanitarnych Wykonany z wysokowartościowej rury profilowanej z mosiądzu MS58 montowany na wyciszonych konsolach zgodnie z DIN 4109 Przyłączenie 1" gwint wewnętrzny Złączka przyłączeniowa G 3/4" dla Eurokonusa, odstęp 50 mm miejsca połączeń uszczelniane płasko z zaworami odpowietrzającymi z końcowym korkiem 1" nieduża głębokość zabudowy umożliwia montaż w grubościach ścian 90 mm z tabliczkami znamionowymi HKV-A w rozmiarach 2 12 odgałęzień Nr art.:
