V2420 Zawór powrotny Verafix-E Specyfikacja produktu Zastosowanie: Kątowy Prosty Właściwości Konstrukcja Dane techniczne Materiały Czynnik

Transkrypt

1 V2420 Zawór powrotny Verafix-E zawór odcinająco-regulacyjny Specyfikacja produktu Kątowy Konstrukcja Zawór składa się z: korpusu PN0, DN0/5/20 z: o gwintem wewnętrznym z DIN2999 (ISO7) lub zewnętrznym z DIN/ISO228 na wejściu o gwintem zewnętrznym z DIN/ISO228 z nakrętką i złączką grzejnikową na wyjściu o wymiary korpusu wg DIN3842 wkładki zaworu kapturka zabezpieczającego Materiały Korpus zaworu z niklowanego czerwonego brązu Wkład zaworu z mosiądzu z uszczelką EPDM Kapturek i nakrętka z niklowanego mosiądzu Złączki z niklowanego mosiądzu Prosty Zastosowanie: Zawór grzejnikowy Verafix-E jest zaworem nastawnym przeznaczonym do montażu na powrocie z grzejnika lub wymiennika ciepła. Zawór stosowany jest: w typowych instalacjach grzewczych dwururowych; do specjalnych zastosowań w instalacjach jednorurowych do odcięcia i indywidualnej regulacji grzejników. Przy pomocy nasadki spustowej (patrz Akcesoria ) można opróżniać i napełniać grzejnik przy działającej instalacji. Nie ma to wpływu na nastawę wstępną. Dopuszcza się montaż na przewodzie zasilającym, wówczas funkcja opróżniania / napełniania nie jest obsługiwana. Zawór Verafix-E jest przeznaczony do instalacji grzewczych wodnych, parowych niskociśnieniowych oraz wodnych instalacji chłodzących. Właściwości Nastawa wstępna, odcięcie i opróżnianie / napełnianie za pomocą jednego zaworu Nastawa wstępna przez ograniczenie skoku Dowolny kierunek przepływu. Parametry obowiązują dla obu kierunków. Trzpień uszczelniony zewnętrznie O-ringiem Wymiary zgodne z DIN3842 Solidny, odporny na korozją korpus z czerwonego mosiądzu Złączki DN0...DN20 do wszystkich typów instalacji Dane techniczne Czynnik Woda lub woda-glikol Zgodnie z VDI2035 Temperatura pracy Woda: C Ciśnienie robocze Woda: maks. 0,0 bar ( MPa) kvs kątowy DN0/DN5,70 prosty prosty prosty DN0 DN5 DN20,40,45,50

2 VERAFIX-E (V2420) Działanie Zawór Verafix-E łączy powrót grzejnika lub wymiennika ciepła z obiegiem grzewczym i posiada funkcję regulacji, odcięcia oraz opróżniania / napełniania. Regulacja: Przepływ może być ograniczony przez nastawę wstępną wg diagramu. Nastawa ogranicza otwarcie między wkładką zaworu a gniazdem. W ten sposób dławiony jest przepływ. Zawór jest dostarczany w pozycji pełnego otwarcia. Odcięcie: Powrót z grzejnika może być odcięty przez zamknięcie wkładki zaworu. Opróżnianie: Opróżnianie lub napełnianie grzejnika jest przeprowadzane przy pomocy nasadki spustowej. Opróżnianie pojedynczych grzejników nie ma wpływu na obwód grzewczy oraz działanie znajdujących się w nim grzejników. Wymiary i oznaczenia Kątowy Prosty Tabl. Dostępne wersje i oznaczenia Typ DN Przyłącze kvs Wymiary L I H h Oznaczenie Kątowy 0 Rp3/8", V2420E000 5 Rp/2", V2420E Rp3/4", V2420E0020 Prosty 0 Rp3/8", V2420D000 5 Rp/2", V2420D Rp3/4", V2420D0020 UWAGA: Wszystkie wymiary w mm. Przykład instalacji Verafix E Verafix E zawór równoważący zawór równoważący 2

3 V VERAFIX-E Akcesoria Złączki dla V2420 Złączki zaciskowe dla rur miedzianych i stalowych. Zestaw składa się z pierścienia zaciskowego i nakrętki; dla przyłączy z gwintem wewnętrznym; Wielkość zaworu 3/8 (DN0) 3/8 (DN0) /2 (DN5) /2 (DN5) /2 (DN5) /2 (DN5) /2 (DN5) /2 (DN5) 3/4 (DN20) 3/4 (DN20) Średnica przewodu 0 mm 2 mm 0 mm 2 mm 4 mm 5 mm 5 mm 6 mm 8 mm 22 mm Kod Produktu FIG3/8CS0 FIG3/8CS2 FIG/2CS0 FIG/2CS2 FIG/2CS4 FIG/2CS5 FIG/2CS5-0 FIG/2CS6 FIG3/4CS8 FIG3/4CS22 0 Śrubunek standardowy Śrubunek wydłużony (do skracania) Króciec do lutowania dla zaworów DN0 (3/8 ) dla zaworów DN5 (/2 ) dla zaworów DN20 (3/4 ) 3/8 x 70 mm (dla DN0) (gwint ok. 50mm) /2 x 76 mm (dla DN5) (gwint ok. 65 mm) 3/4 x 70 mm (dla DN20) (gwint ok. 60 mm) VA520A00 VA520A05 VA520A020 VA5204B00 VA5204B05 VA5204B020 UWAGA: dla rur miedzianych i stalowych miękkich ze ścianką o gr. mm należy zastosować tulejkę usztywniającą. Max. temperatura pracy 90 C, max. ciśnienie robocze 0 bar Złączki zaciskowe dla rur miedzianych i stalowych miękkich. Zestaw składa się z nakrętki zaciskowej, pierścienia zaciskowego i wkładki oporowej; dla przyłączy z gwintem wewnętrznym; Wielkość zaworu Średnica przewodu Kod Produktu 3/8" x 2 mm (dla DN0) VA5230A00 /2" x 5 mm (dla DN5) VA5230A05 3/4" x 22 mm (dla DN20) VA5230A020 Nasadka spustowa dla wszystkich wielkości VA3300A00 3/8 (DN0) /2 (DN5) /2 (DN5) /2 (DN5) /2 (DN5) /2 (DN5) 3/4 (DN20) 2 mm 2 mm 4 mm 5 mm 6 mm 8 mm 8 mm FIG3/8CSS2 FIG/2CSS2 FIG/2CSS4 FIG/2CSS5 FIG/2CSS6 FIG/2CSS8 FIG3/4CSS8 UWAGA: dla rur miedzianych i stalowych miękkich ze ścianką o gr. mm należy zastosować tulejkę usztywniającą. Max. temperatura pracy 90 C, max. ciśnienie robocze 0 bar Klucz Verafix dla wszystkich wielkości VA8300A00 Złączki zaciskowe dla rur wielowarstwowych Zestaw składa się z nakrętki zaciskowej, pierścienia i wkładki oporowej dla przyłączy z gwintem wewnętrznym ½ ; Wielkość zaworu Średnica przewodu Kod Produktu Uwaga: Max. temperatura pracy 90 C, max. ciśnienie robocze 0 bar /2 (DN5) 6 mm FIG/2M6X2 3

4 VERAFIX-E (V2420) Części serwisowe Kapturek zabezpieczający dla Verafix-E dla wszystkich wielkości VS330C00 Uszczelka kapturka Dla wszystkich wielkości do czerwca 2002 VS3302A00 Wkładka zaworowa dla wszystkich Verafix VS300VF02 Korek do odcięcia zaworu na wylocie dla zaworów DN0 (3/8 ) dla zaworów DN5 (/2 ) dla zaworów DN20 (3/4 ) Uszczelka pod korek Dla zaworów DN0 (3/8 ) Dla zaworów DN5 (/2 ) Dla zaworów DN20 (3/4 ) VA2202A00 VA2202A05 VA2202A020 VA5090A00 VA5090A05 VA5090A020 4 PLHG062 RP0308

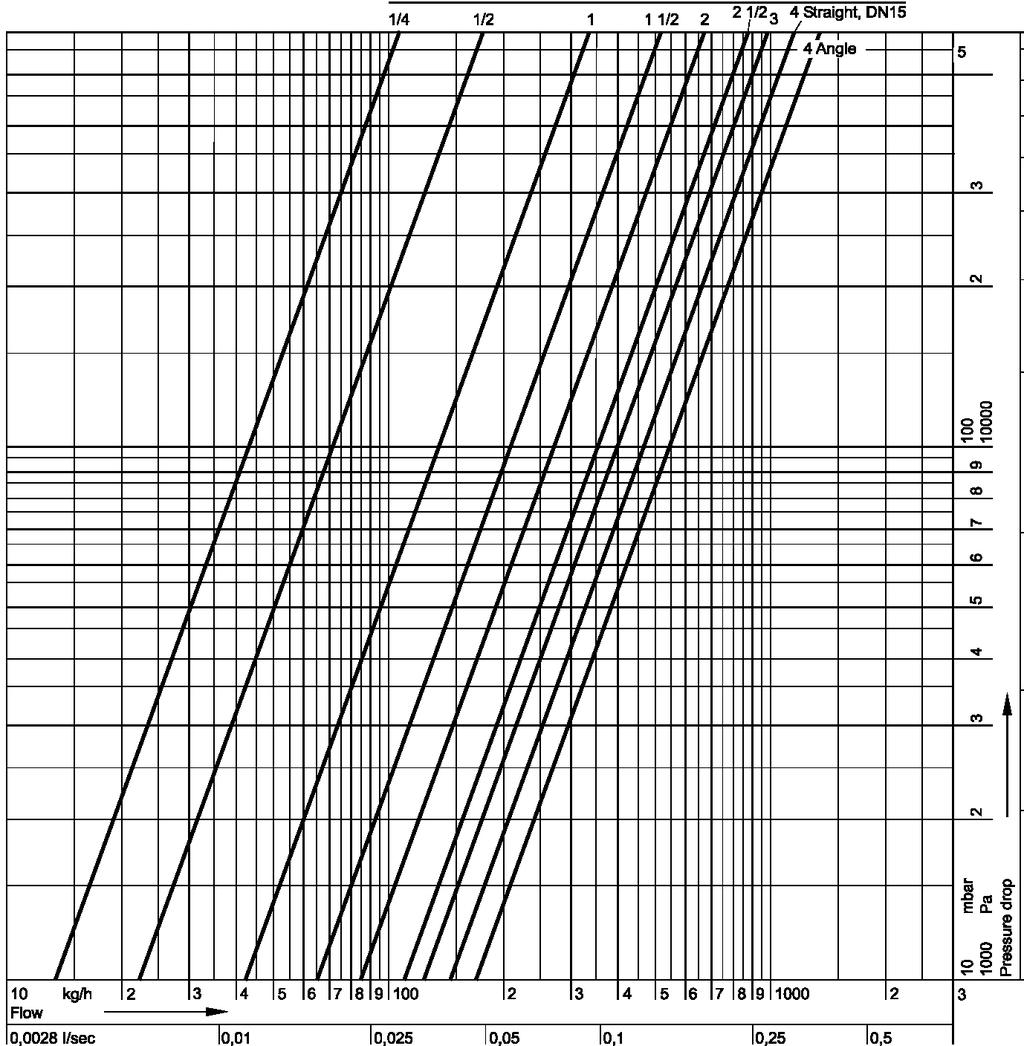

5 Spadek ciśnienia V VERAFIX-E Diagram przepływu dla Verafix-E Nastawa Przepływ kg/h obrotów /4 /2 /2 2 2 /2 3 Kątowy 4 = Otwarty Prosty DN0 DN5 DN20 kv 0,3 0,22 0,43 0,65 0,85,0,25,70,40,45,50 5
