Technologia CoEx. Cennik ROTH FHS. Rura systemowa ROTH X-PERT S5+ Systemy ogrzewania podłogowego TECHNIKA SANITARNA I GRZEWCZA. Ważny od 1 lipca 2009

Transkrypt

1 Systemy ogrzewania podłogowego Technologia CoEx Warstwa ochronna Spoiwo Warstwa antydyfuzyjna EVOH Spoiwo Rura bazowa z PERT Rura systemowa ROTH X-PERT S5+ TECHNIKA SANITARNA I GRZEWCZA

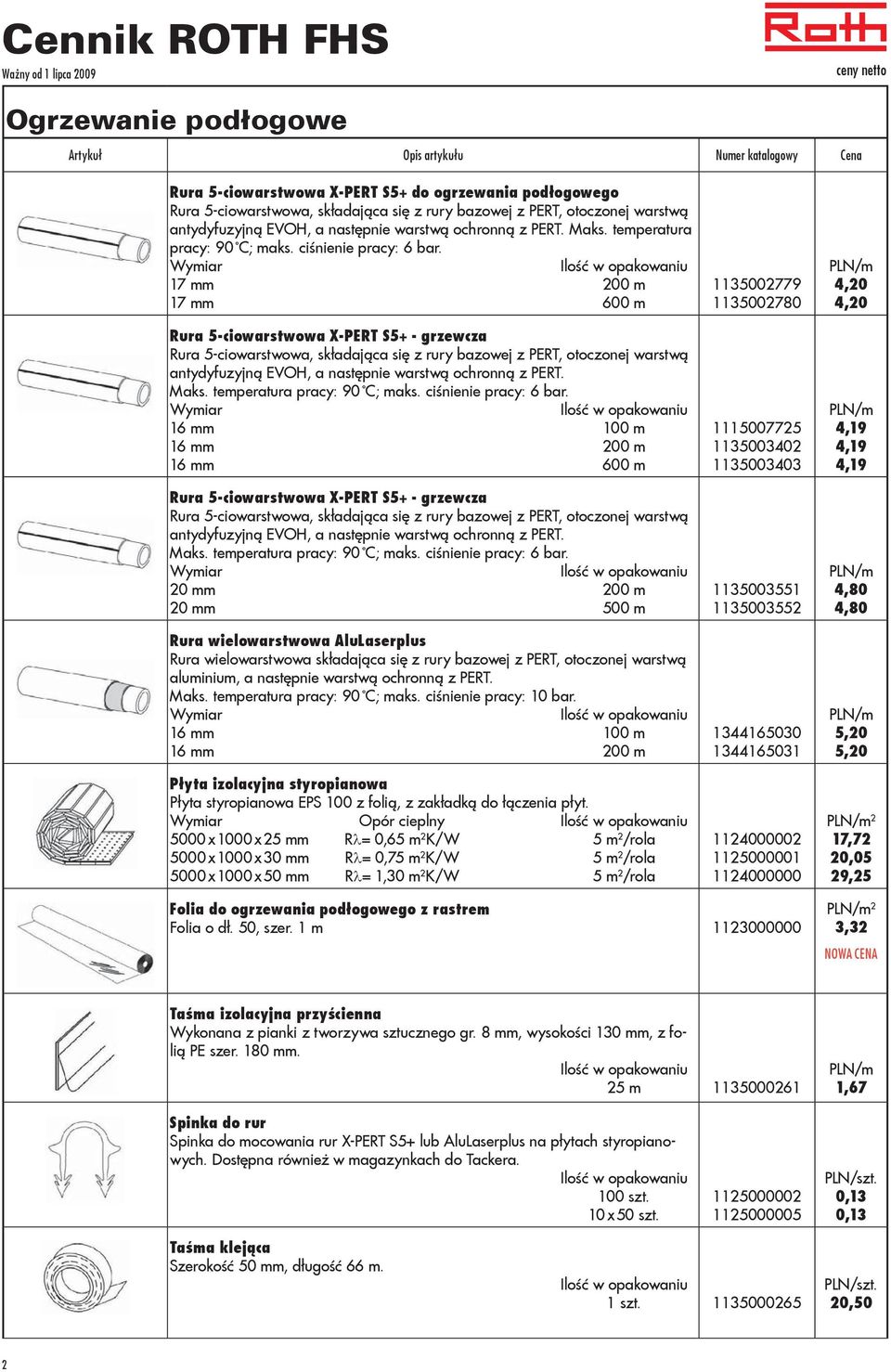

2 Ogrzewanie podłogowe Rura 5-ciowarstwowa X-PERT S5+ do ogrzewania podłogowego Rura 5-ciowarstwowa, składająca się z rury bazowej z PERT, otoczonej warstwą antydyfuzyjną EVOH, a następnie warstwą ochronną z PERT. Maks. temperatura pracy: 90 C; maks. ciśnienie pracy: 6 bar. 17 mm 200 m 17 mm 600 m Rura 5-ciowarstwowa X-PERT S5+ - grzewcza Rura 5-ciowarstwowa, składająca się z rury bazowej z PERT, otoczonej warstwą antydyfuzyjną EVOH, a następnie warstwą ochronną z PERT. Maks. temperatura pracy: 90 C; maks. ciśnienie pracy: 6 bar. 16 mm 100 m 16 mm 200 m 16 mm 600 m Rura 5-ciowarstwowa X-PERT S5+ - grzewcza Rura 5-ciowarstwowa, składająca się z rury bazowej z PERT, otoczonej warstwą antydyfuzyjną EVOH, a następnie warstwą ochronną z PERT. Maks. temperatura pracy: 90 C; maks. ciśnienie pracy: 6 bar. 20 mm 200 m 20 mm 500 m Rura wielowarstwowa AluLaserplus Rura wielowarstwowa składająca się z rury bazowej z PERT, otoczonej warstwą aluminium, a następnie warstwą ochronną z PERT. Maks. temperatura pracy: 90 C; maks. ciśnienie pracy: 10 bar. 16 mm 100 m 16 mm 200 m Płyta izolacyjna styropianowa Płyta styropianowa EPS 100 z folią, z zakładką do łączenia płyt. Opór cieplny 5000 x 1000 x 25 mm R = 0,65 m 2 K/W 5 m 2 /rola 5000 x 1000 x 30 mm R = 0,75 m 2 K/W 5 m 2 /rola 5000 x 1000 x 50 mm R = 1,30 m 2 K/W 5 m 2 /rola ,20 4,20 4,19 4,19 4,19 4,80 4,80 5,20 5, ,72 20,05 29,25 Folia do ogrzewania podłogowego z rastrem Folia o dł. 50, szer. 1 m ,32 NOWA CENA Taśma izolacyjna przyścienna Wykonana z pianki z tworzywa sztucznego gr. 8 mm, wysokości 130 mm, z folią PE szer. 180 mm. 25 m ,67 Spinka do rur Spinka do mocowania rur X-PERT S5+ lub AluLaserplus na płytach styropianowych. Dostępna również w magazynkach do Tackera. 100 szt. 10 x 50 szt ,13 0,13 Taśma klejąca Szerokość 50 mm, długość 66 m. 1 szt ,50 2

3 Ogrzewanie podłogowe Rozdzielacz obwodów grzewczych z przepływomierzami Wykonany z mosiądzu, składający się z dwóch belek - do zasilania i powrotu, z wyjściami bocznymi 1" GZ po obu stronach oraz uchwytów stalowych. Zasilanie: przepływomierze o skali przepływu od 0,1 l/min. do 4 l/min., zawory odcinające do poszczególnych obwodów grzewczych; Powrót: zawory regulacyjne z wkładkami termostatycznymi, przystosowane do montażu siłowników; Do wyposażenia rozdzielacza należą dwie końcówki (osobno na zasilaniu i powrocie) do napełniania i opróżniania, jak również do manualnego odpowietrzania obwodów grzewczych. Rozdzielacz Dł. w mm* HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. * długość razem z końcówkami do napełniania, opróżniania i odpowietrzania; Rozdzielacz obwodów grzewczych Wykonany z mosiądzu, składający się z dwóch belek - do zasilania i powrotu, z wyjściami bocznymi 1" GZ po obu stronach oraz uchwytów stalowych. Zasilanie: zawory regulacyjne do poszczególnych obwodów grzewczych; Powrót: zawory z wkładkami termostatycznymi, przystosowane do montażu siłowników; Do wyposażenia rozdzielacza należą dwie końcówki (osobno na zasilaniu i powrocie) do napełniania i opróżniania, jak również do manualnego odpowietrzania obwodów grzewczych. Rozdzielacz Dł. w mm* HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. HK szt. * długość bez końcówek do napełniania, opróżniania i odpowietrzania; Śrubunek przyłączeniowy do rozdzielaczy Uniwersalny mosiężny śrubunek ¾" GW, do przyłączania rur X-PERT S5+ lub AluLaserplus do rozdzielaczy. 17 mm 2 szt. 16 mm 2 szt ,- 543,- 664,- 768,- 872,- 970, , , , , ,- 387,- 485,- 560,- 618,- 716,- 785,- 861,- 947, , , ,- 9,43 9,39 PPSU - Złączka prosta (naprawcza) Złączka zaprasowywana wykonana z polifenylenosulfonu (PPSU) do łączenia rur X-PERT S5+ lub AluLaserplus (rura - rura). Utworzenie połączenia wymaga zastosowania zaciskarki elektrycznej wraz ze szczękami zaciskowymi Roth mm 10 szt mm 10 szt ,14 12,97 3

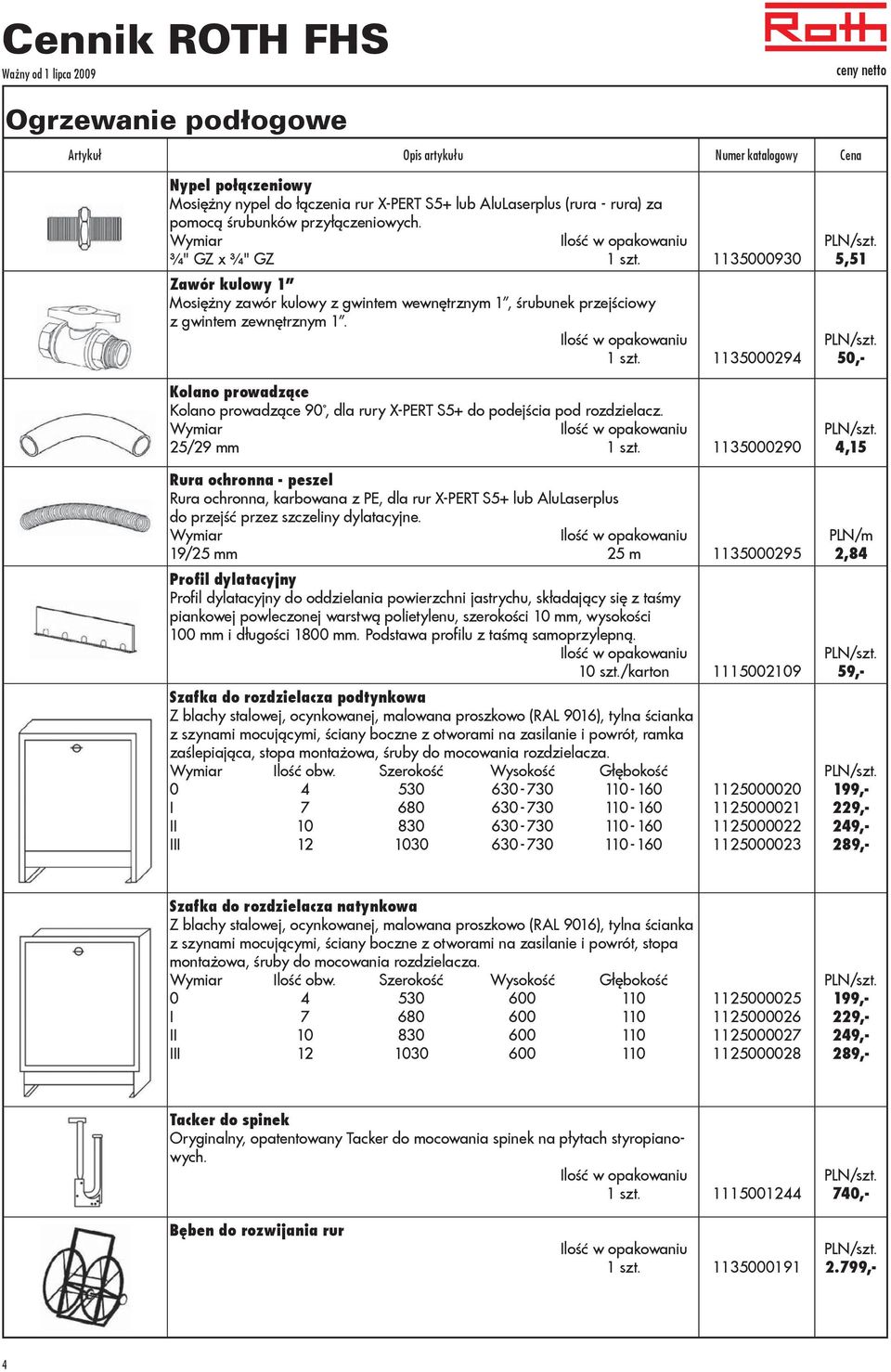

4 Ogrzewanie podłogowe Nypel połączeniowy Mosiężny nypel do łączenia rur X-PERT S5+ lub AluLaserplus (rura - rura) za pomocą śrubunków przyłączeniowych. ¾" GZ x ¾" GZ 1 szt Zawór kulowy 1 Mosiężny zawór kulowy z gwintem wewnętrznym 1, śrubunek przejściowy z gwintem zewnętrznym 1. 1 szt Kolano prowadzące Kolano prowadzące 90, dla rury X-PERT S5+ do podejścia pod rozdzielacz. 25/29 mm 1 szt Rura ochronna - peszel Rura ochronna, karbowana z PE, dla rur X-PERT S5+ lub AluLaserplus do przejść przez szczeliny dylatacyjne. 19/25 mm 25 m Profil dylatacyjny Profil dylatacyjny do oddzielania powierzchni jastrychu, składający się z taśmy piankowej powleczonej warstwą polietylenu, szerokości 10 mm, wysokości 100 mm i długości 1800 mm. Podstawa profilu z taśmą samoprzylepną. 10 szt./karton Szafka do rozdzielacza podtynkowa Z blachy stalowej, ocynkowanej, malowana proszkowo (RAL 9016), tylna ścianka z szynami mocującymi, ściany boczne z otworami na zasilanie i powrót, ramka zaślepiająca, stopa montażowa, śruby do mocowania rozdzielacza. Ilość obw. Szerokość Wysokość Głębokość I II III ,51 50,- 4,15 2,84 59,- 199,- 229,- 249,- 289,- Szafka do rozdzielacza natynkowa Z blachy stalowej, ocynkowanej, malowana proszkowo (RAL 9016), tylna ścianka z szynami mocującymi, ściany boczne z otworami na zasilanie i powrót, stopa montażowa, śruby do mocowania rozdzielacza. Ilość obw. Szerokość Wysokość Głębokość I II III ,- 229,- 249,- 289,- Tacker do spinek Oryginalny, opatentowany Tacker do mocowania spinek na płytach styropianowych. 1 szt ,- Bęben do rozwijania rur 1 szt ,- 4

5 Ogrzewanie podłogowe w suchej zabudowie - TBS Rura wielowarstwowa AluLaserplus Rura wielowarstwowa składająca się z rury bazowej z PERT, otoczonej warstwą aluminium, a następnie warstwą ochronną z PERT. Maks. temperatura pracy: 90 C; maks. ciśnienie pracy: 10 bar. 14 mm 100 m 14 mm 200 m ,25 5,25 Płyta systemowa TBS Płyta styropianowa EPS200, przeznaczona do montażu lameli grzewczych i rur, wyposażona w zakładki do tworzenia połączeń między płytami. Opór cieplny 1025 x 525 x 33 mm R = 0,75 m 2 K/W 15 płyt/opak ,68 Lamela grzewcza TBS Lamela grzewcza z blachy ocynkowanej grubości 0,6 mm, do prowadzenia rury, umożliwia równomierny rozdział ciepła na powierzchni grzewczej. Rozstaw rury 1000 x 100 mm 100 mm 25 szt./opak x 200 mm 200 / 300 mm 25 szt./opak ,12 16,69 Taśma izolacyjna przyścienna Wykonana z pianki z tworzywa sztucznego gr. 8 mm, wysokości 130 mm, z folią PE szer. 180 mm. 25 m ,67 Folia PE Polietylenowa folia grubości 0,2 mm, jako warstwa oddzielająca lamele grzewcze od suchego jastrychu. 75 m ,85 Śrubunek przyłączeniowy do rozdzielaczy Mosiężny śrubunek ¾" GW, do przyłączania rury AluLaserplus do rozdzielaczy. 14 mm 10 szt ,25 PPSU - Złączka prosta (naprawcza) Złączka zaprasowywana, wykonana z polifenylenosulfonu (PPSU) do łączenia rur (rura - rura). Utworzenie połączenia wymaga zastosowania zaciskarki elektrycznej wraz ze szczękami zaciskowymi Roth mm 10 szt ,97 5

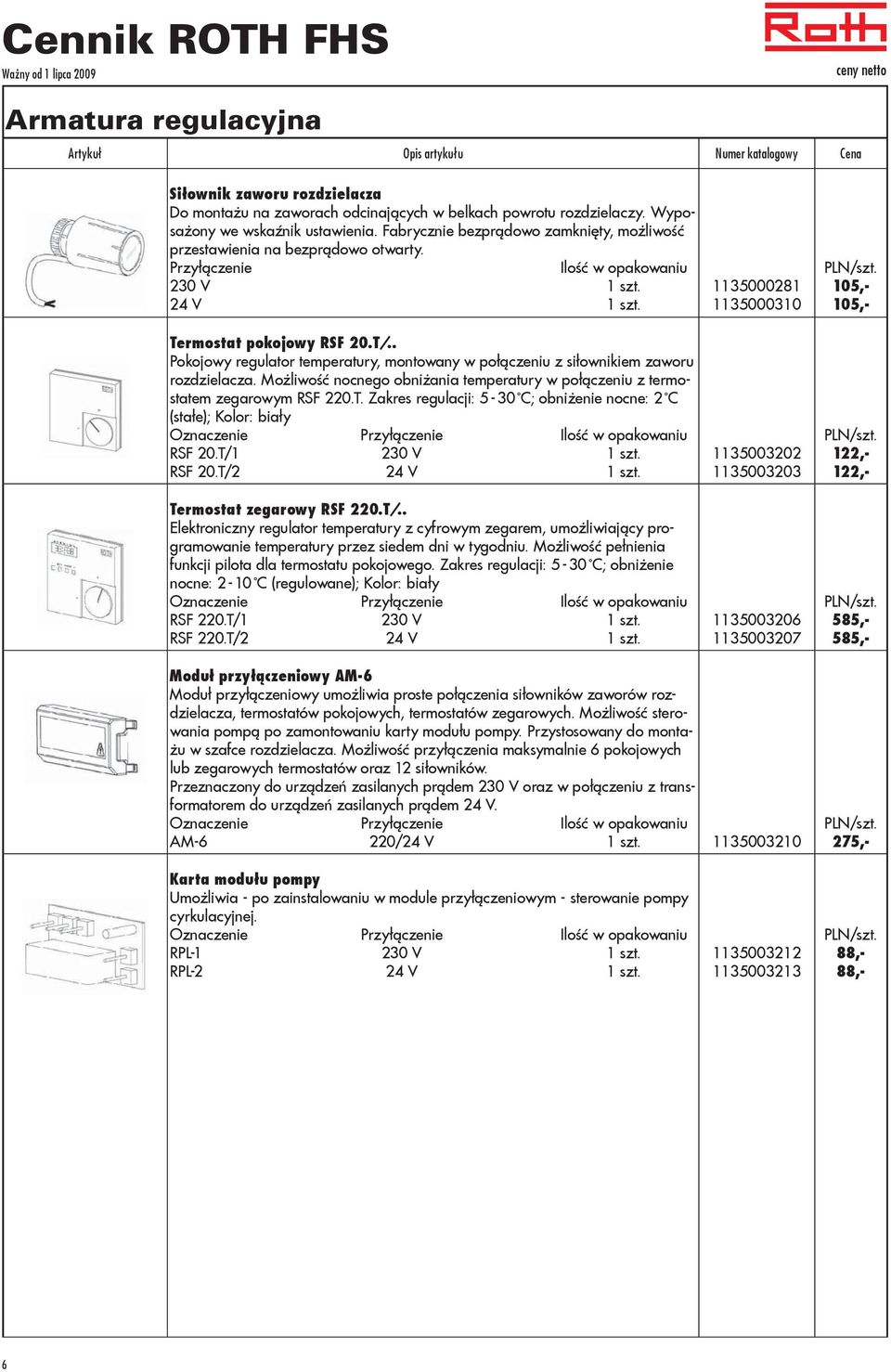

6 Armatura regulacyjna Siłownik zaworu rozdzielacza Do montażu na zaworach odcinających w belkach powrotu rozdzielaczy. Wyposażony we wskaźnik ustawienia. Fabrycznie bezprądowo zamknięty, możliwość przestawienia na bezprądowo otwarty. Przyłączenie 230 V 1 szt. 24 V 1 szt. Termostat pokojowy RSF 20.T/.. Pokojowy regulator temperatury, montowany w połączeniu z siłownikiem zaworu rozdzielacza. Możliwość nocnego obniżania temperatury w połączeniu z termostatem zegarowym RSF 220.T. Zakres regulacji: 5-30 C; obniżenie nocne: 2 C (stałe); Kolor: biały Oznaczenie Przyłączenie RSF 20.T/1 230 V 1 szt. RSF 20.T/2 24 V 1 szt. Termostat zegarowy RSF 220.T/.. Elektroniczny regulator temperatury z cyfrowym zegarem, umożliwiający programowanie temperatury przez siedem dni w tygodniu. Możliwość pełnienia funkcji pilota dla termostatu pokojowego. Zakres regulacji: 5-30 C; obniżenie nocne: 2-10 C (regulowane); Kolor: biały Oznaczenie Przyłączenie RSF 220.T/1 230 V 1 szt. RSF 220.T/2 24 V 1 szt ,- 105,- 122,- 122,- 585,- 585,- Moduł przyłączeniowy AM-6 Moduł przyłączeniowy umożliwia proste połączenia siłowników zaworów rozdzielacza, termostatów pokojowych, termostatów zegarowych. Możliwość sterowania pompą po zamontowaniu karty modułu pompy. Przystosowany do montażu w szafce rozdzielacza. Możliwość przyłączenia maksymalnie 6 pokojowych lub zegarowych termostatów oraz 12 siłowników. Przeznaczony do urządzeń zasilanych prądem 230 V oraz w połączeniu z transformatorem do urządzeń zasilanych prądem 24 V. Oznaczenie Przyłączenie AM-6 220/24 V 1 szt ,- Karta modułu pompy Umożliwia - po zainstalowaniu w module przyłączeniowym - sterowanie pompy cyrkulacyjnej. Oznaczenie Przyłączenie RPL V 1 szt. RPL-2 24 V 1 szt ,- 88,- 6

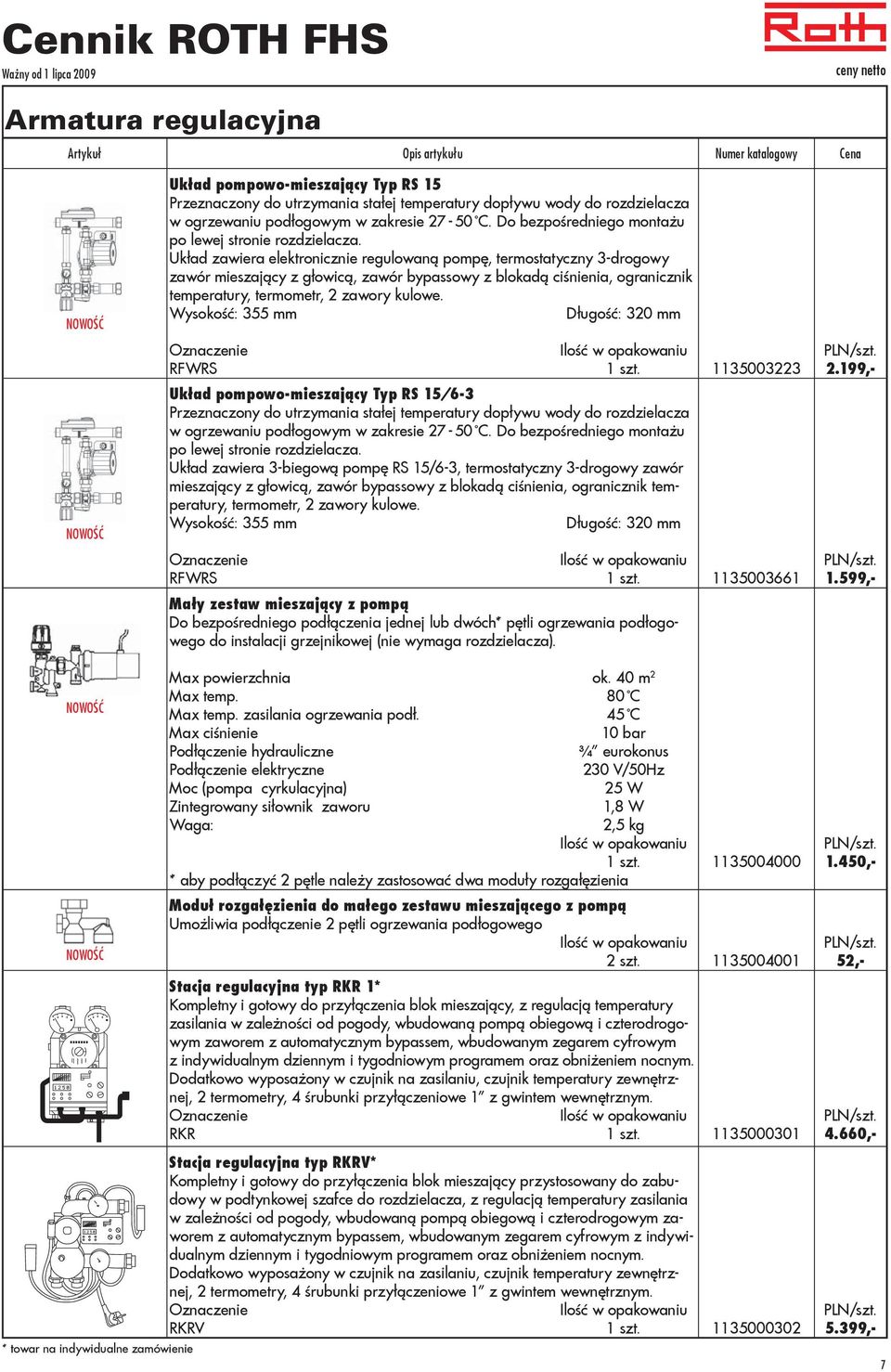

7 Armatura regulacyjna NOWOŚĆ NOWOŚĆ Układ pompowo-mieszający Typ RS 15 Przeznaczony do utrzymania stałej temperatury dopływu wody do rozdzielacza w ogrzewaniu podłogowym w zakresie C. Do bezpośredniego montażu po lewej stronie rozdzielacza. Układ zawiera elektronicznie regulowaną pompę, termostatyczny 3-drogowy zawór mieszający z głowicą, zawór bypassowy z blokadą ciśnienia, ogranicznik temperatury, termometr, 2 zawory kulowe. Wysokość: 355 mm Długość: 320 mm Oznaczenie RFWRS 1 szt Układ pompowo-mieszający Typ RS 15/6-3 Przeznaczony do utrzymania stałej temperatury dopływu wody do rozdzielacza w ogrzewaniu podłogowym w zakresie C. Do bezpośredniego montażu po lewej stronie rozdzielacza. Układ zawiera 3-biegową pompę RS 15/6-3, termostatyczny 3-drogowy zawór mieszający z głowicą, zawór bypassowy z blokadą ciśnienia, ogranicznik temperatury, termometr, 2 zawory kulowe. Wysokość: 355 mm Długość: 320 mm Oznaczenie RFWRS 1 szt Mały zestaw mieszający z pompą Do bezpośredniego podłączenia jednej lub dwóch* pętli ogrzewania podłogowego do instalacji grzejnikowej (nie wymaga rozdzielacza) , ,- NOWOŚĆ NOWOŚĆ Max powierzchnia ok. 40 m 2 Max temp. 80 C Max temp. zasilania ogrzewania podł. 45 C Max ciśnienie 10 bar Podłączenie hydrauliczne ¾ eurokonus Podłączenie elektryczne 230 V/50Hz Moc (pompa cyrkulacyjna) 25 W Zintegrowany siłownik zaworu Waga: 1,8 W 2,5 kg 1 szt. * aby podłączyć 2 pętle należy zastosować dwa moduły rozgałęzienia Moduł rozgałęzienia do małego zestawu mieszającego z pompą Umożliwia podłączenie 2 pętli ogrzewania podłogowego 2 szt Stacja regulacyjna typ RKR 1* Kompletny i gotowy do przyłączenia blok mieszający, z regulacją temperatury zasilania w zależności od pogody, wbudowaną pompą obiegową i czterodrogowym zaworem z automatycznym bypassem, wbudowanym zegarem cyfrowym z indywidualnym dziennym i tygodniowym programem oraz obniżeniem nocnym. Dodatkowo wyposażony w czujnik na zasilaniu, czujnik temperatury zewnętrznej, 2 termometry, 4 śrubunki przyłączeniowe 1 z gwintem wewnętrznym. Oznaczenie RKR 1 szt Stacja regulacyjna typ RKRV* Kompletny i gotowy do przyłączenia blok mieszający przystosowany do zabudowy w podtynkowej szafce do rozdzielacza, z regulacją temperatury zasilania w zależności od pogody, wbudowaną pompą obiegową i czterodrogowym zaworem z automatycznym bypassem, wbudowanym zegarem cyfrowym z indywidualnym dziennym i tygodniowym programem oraz obniżeniem nocnym. Dodatkowo wyposażony w czujnik na zasilaniu, czujnik temperatury zewnętrznej, 2 termometry, 4 śrubunki przyłączeniowe 1 z gwintem wewnętrznym. Oznaczenie RKRV 1 szt * towar na indywidualne zamówienie 1.450,- 52, , ,- 7

8 ROTH POLSKA Sp. z o.o. ul. Dekoracyjna 1c Zielona Góra tel. +48 (0) fax: +48 (0) service@roth-polska.com
