1 Nazwa kwalifikacji: Monta i naprawa elementów i uk adów optycznych Oznaczenie kwalifikacji: M.14 Wersja arkusza: X Uk ad graficzny CKE 2013 Arkusz zawiera informacje prawnie chronione do momentu rozpocz cia egzaminu M.14-X Czas trwania egzaminu: 60 minut EGZAMIN POTWIERDZAJ CY KWALIFIKACJE W ZAWODZIE Rok 2014 CZ PISEMNA Instrukcja dla zdaj cego 1. Sprawd, czy arkusz egzaminacyjny zawiera 10 stron. Ewentualny brak stron lub inne usterki zg o przewodnicz cemu zespo u nadzoruj cego. 2. Do arkusza do czona jest KARTA ODPOWIEDZI, na której w oznaczonych miejscach: wpisz oznaczenie kwalifikacji, zamaluj kratk z oznaczeniem wersji arkusza, wpisz swój numer PESEL*, wpisz swoj dat urodzenia, przyklej naklejk ze swoim numerem PESEL. 3. Arkusz egzaminacyjny zawiera test sk adaj cy si z 40 zada. 4. Za ka de poprawnie rozwi zane zadanie mo esz uzyska 1 punkt. 5. Aby zda cz pisemn egzaminu musisz uzyska co najmniej 20 punktów. 6. Czytaj uwa nie wszystkie zadania. 7. Rozwi zania zaznaczaj na KARCIE ODPOWIEDZI d ugopisem lub piórem z czarnym tuszem/ atramentem. 8. Do ka dego zadania podane s cztery mo liwe odpowiedzi: A, B, C, D. Odpowiada im nast puj cy uk ad kratek w KARCIE ODPOWIEDZI: A B C D 9. Tylko jedna odpowied jest poprawna. 10. Wybierz w a ciw odpowied i zamaluj kratk z odpowiadaj c jej liter np., gdy wybra e odpowied A : A B C D 11. Staraj si wyra nie zaznacza odpowiedzi. Je eli si pomylisz i b dnie zaznaczysz odpowied, otocz j kó kiem i zaznacz odpowied, któr uwa asz za poprawn, np. A B C D 12. Po rozwi zaniu testu sprawd, czy zaznaczy e wszystkie odpowiedzi na KARCIE ODPOWIEDZI i wprowadzi e wszystkie dane, o których mowa w punkcie 2 tej instrukcji. Pami taj, e oddajesz przewodnicz cemu zespo u nadzoruj cego tylko KART ODPOWIEDZI. Powodzenia! * w przypadku braku numeru PESEL seria i numer paszportu lub innego dokumentu potwierdzaj cego to samo

2 Zadanie 1. Symbol BK dotyczy szk a optycznego o nazwie A. kron. B. lekki flint. C. ci ki flint. D. barowy kron. Zadanie 2. Z którego materia u zosta a wykonana soczewka pokazana na rysunku? A. Metaplexu. B. Barowego kronu. C. Szk a flintowego. D. Szk a mineralnego. Zadanie 3. Do klejenia elementów optycznych nale y zastosowa A. balsam. B. epidian. C. emulsan. D. cyjanopan. Zadanie 4. Na rysunku, przedstawiaj cym przekrój aparatu fotograficznego, numerem 3 oznaczono zespó A. migawki. B. przys ony. C. celownika. D. obiektywu. Zadanie 5. Ruch wspó rz dno ciowego sto u krzy owego w mikroskopie warsztatowym realizowany jest przy pomocy prowadnicy A. rolkowej. B. tocznej. C. walcowej. D. aerostatycznej. Strona 2 z 10

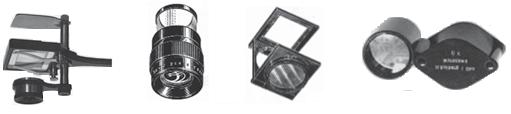

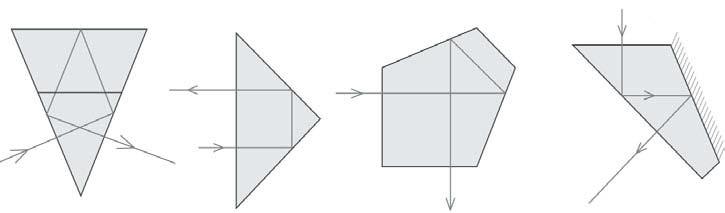

3 Zadanie 6. W najprostszej lupie aplanacyjnej nale y zastosowa par soczewek A. dwuwkl s ych. B. dwuwypuk ych. C. p askowkl s ych. D. p askowypuk ych. Zadanie 7. W sk ad uk adu odwracaj cego lornetki pryzmatycznej wchodzi pryzmat przedstawiony na rysunku oznaczonym liter Zadanie 8. A. B. C. D. Symbol N wyst puj cy w dokumentacji technicznej wypolerowanej powierzchni szk a oznacza A. b d owalizacji. B. p cherzowato. C. czysto powierzchni. D. odchy k od promienia. Zadanie 9. Do pomiaru wspó czynnika za amania materia u optycznego i wielko ci k tów nale y u y A. kolimatora. B. goniometru. C. refraktometru. D. lunety autokolimacyjnej. Zadanie 10. Lupa do pomiaru faz w soczewkach, przedstawiona jest na rysunku oznaczonym liter A. B. C. D. Strona 3 z 10

4 Zadanie 11. Do wiercenia otworów, w szkle mineralnym o rednicy do 3 mm, nale y u y wiert a A. stalowego. B. spiralnego. C. diamentowego. D. trepanacyjnego. Zadanie 12. W rednicówce mikrometrycznej do przesuwania zespo u pomiarowego nale y zastosowa po czenie z gwintem A. Edisona. B. sto kowym. C. trapezowym symetrycznym. D. metrycznym drobnozwojnym. Zadanie 13. Do mocowania obiektywów w mikroskopach stosuje si pokazany na rysunku zespó rewolwerowego zmieniacza obiektywów. W zespole zmieniacza zastosowana jest prowadnica A. na kulkach. B. prostok tna. C. aerostatyczna. D. na jaskó czy ogon. Zadanie 14. Element wskazany strza k na schemacie ideowym to A. tetroda. B. transoptor. C. tranzystor. D. transduktor. Zadanie 15. Napr enia w materia ach optycznych nale y sprawdzi za pomoc A. fotometru. B. polaryskopu. C. refraktometru. D. spektrofotometru. Strona 4 z 10

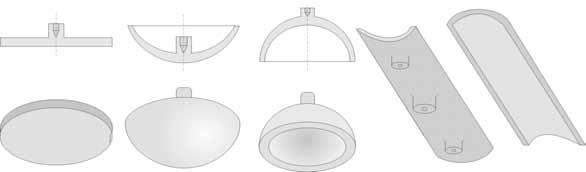

5 Zadanie 16. Na rysunkach wykonawczych elementów optycznych, dwój omno materia u optycznego oznacza si symbolem literowym A. D B. K C. S D. Z Zadanie 17. Do szlifowania lu nym cierniwem cylindrycznych powierzchni optycznych nale y zastosowa narz dzie oznaczone na rysunku liter A. B. C. D. Zadanie 18. Pomiar promienia krzywizny soczewki nale y wykona za pomoc A. kolimatora. B. dioptriomierza. C. dynametru Ramsdena. D. mikroskopu autokolimacyjnego. Zadanie 19. Na rysunku przedstawiono uk ad pr ków interferencyjnych uzyskanych po na o eniu szklanego sprawdzianu interferencyjnego na sprawdzan powierzchni. Okre l kszta t i jako sprawdzanej powierzchni. A. P aska z rys. B. Sferyczna z b dem owalizacji. C. Cylindryczna z b dem promienia. D. P aska z za amanymi kraw dziami. Strona 5 z 10

6 Zadanie 20. Na przedstawionym rysunku soczewka zamocowana jest za pomoc A. wklejania. B. membrany. C. zawalcowania. D. pier cienia spr ystego. Zadanie 21. Do badania zdolno ci rozdzielczej obiektywów mikroskopowych nale y zastosowa A. test kreskowy. B. test gwia dzisty. C. kolimator z testem. D. preparat pleurosigma angulatum. Zadanie 22. Na rysunku wykonawczym soczewki podany jest wymiar rednicy 28,7f9. Oznacza to, e rednica soczewki wykonana jest wed ug pasowania A. lu nego. B. ciasnego. C. mieszanego. D. podstawowego. Zadanie 23. Na elementy prowadnic lizgowych nie nale y stosowa zestawienia materia ów A. stal br z. B. stal eliwo. C. stal mosi dz. D. eliwo eliwo. Zadanie 24. Na soczewki organiczne nale y zastosowa materia o symbolu A. CF B. BK C. BaF D. CR39 Strona 6 z 10

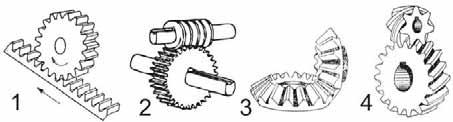

7 Zadanie 25. Do pomiaru powi kszenia lunet nale y zastosowa A. p ytk mikrometryczn. B. dynametr Ramsdena. C. aparat do rysowania. D. lup z podzia k. Zadanie 26. W dokumentacji technologicznej wykonania pryzmatu prostok tnego, symbol p=10 okre la wymagania dotycz ce A. piramidalno ci. B. czysto ci powierzchni. C. odchy ki k ta prostego. D. dok adno ci powierzchni polerowanych. Zadanie 27. W mikroskopach do ustawiania ostro ci obrazu nale y zastosowa mechanizmy ogniskuj ce. W prostym mechanizmie zgrubnego nap du tubusa mikroskopu, stosuje si przek adni przedstawion na rysunku oznaczonym numerem A. 1 B. 2 C. 3 D. 4 Zadanie 28. Symbol graficzny b d cy oznaczeniem fotodiody przedstawiono na rysunku oznaczonym numerem A. 1 B. 2 C. 3 D. 4 Zadanie 29. Do szlifowania (zgrubnie) wyka czaj cego szk a nale y stosowa cierniwa o wielko ci ziaren A m B m C m D m Strona 7 z 10

8 Zadanie 30. Oznaczenie stali konstrukcyjnej to A. E295 B. L360 C. P265 D. S355 Zadanie 31. Pomiar rednicy otworu z dok adno ci do 0,01 mm nale y wykona A. g bo ciomierzem suwmiarkowym. B. sprawdzianem t oczkowym. C. suwmiark uniwersaln. D. rednicówk mikrometryczn. Zadanie 32. Element optyczny przedstawiony na rysunku to A. p ytka p asko równoleg a. B. zwierciad o sferyczne. C. pryzmat pentagonalny. D. pryzmat Dove-Wollastona. Zadanie 33. Do kontroli k tów pryzmatów o powierzchniach matowych nale y zastosowa A. goniometr. B. czujnik autokolimacyjny. C. mechaniczny k tomierz czujnikowy. D. szklany k towy sprawdzian interferencyjny. Zadanie 34. Na rysunku przedstawiono poziomic A. wahad ow. B. cieczow sferyczn. C. cieczow komorow. D. cieczow cylindryczn. Strona 8 z 10

9 Zadanie 35. Przedstawiony na rysunku okular mikroskopowy, to okular typu A. Kellnera. B. Huygensa. C. Ramsdena. D. kompensacyjnego. Zadanie 36. Do pomiaru promienia krzywizny niepolerowanych powierzchni nale y zastosowa A. oftalmometr Helmholtza. B. sferometr pier cieniowy. C. metody autokolimacyjne. D. szklany sprawdzian interferencyjny. Zadanie 37. Na przedstawionym rysunku wa ka znajduje si oznaczenie 1, które dotyczy tolerancji A. wspó osiowo ci. B. prostopad o ci. C. równoleg o ci. D. walcowato ci. Zadanie 38. Pokazana na rysunku soczewka jest A. dodatnia. B. asferyczna. C. cylindryczna. D. ujemna dwuwkl s a. Strona 9 z 10

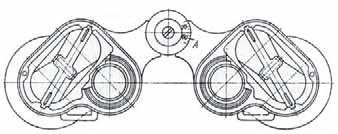

10 Zadanie 39. W przedstawionej na rysunku lornetce pryzmatycznej, pryzmaty zamontowano za pomoc A. belek. B. mostków. C. spr ystych p ytek. D. przegubów kulowych. Zadanie 40. Na rysunkach elementów optycznych, przedstawiony symbol graficzny jest oznaczeniem pow oki A. odbijaj cej. B. rozja niaj cej. C. wiat odziel cej. D. przeciwodblaskowej. Strona 10 z 10
