Wydajność: do 510 m³/h. Efektywność odzysku ciepła: do 94% Pobór mocy: do 230 W. Poziom hałasu: do 24 db(a) Silnik

Transkrypt

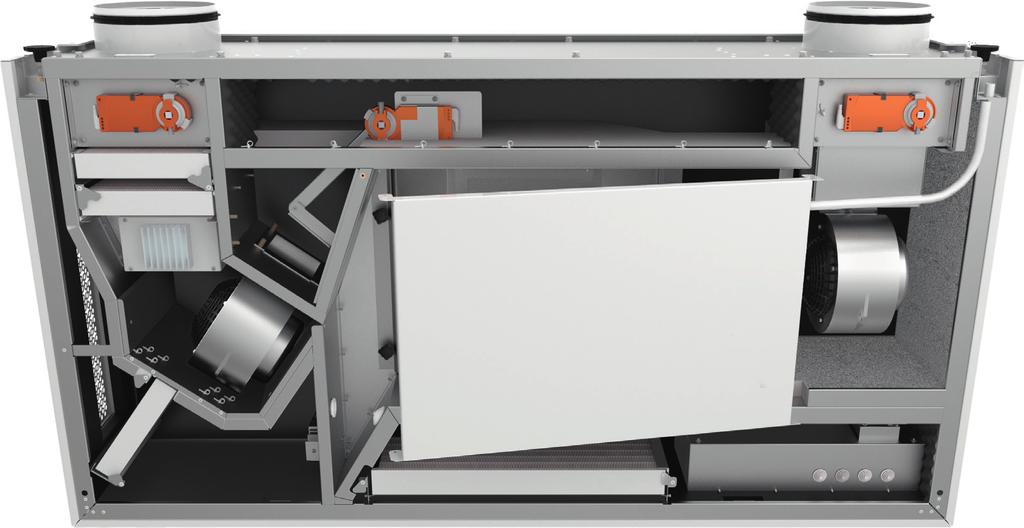

1 2019 WENTYLACJA DECENTRALNA Zastosowanie Centrala wentylacyjna jest przeznaczona do wentylacji pojedynczych pomieszczeń w szkołach, biurach, innych budynkach komercyjnych oraz w obiektach użyteczności publicznej. Urządzenie nadaje się do montażu w budynkach istniejących lub przeznaczonych do renowacji. Urządzenie nie wymaga rozprowadzania systemu przewodów wentylacyjnych. Efektywna nawiewno-wywiewna wentylacja pojedynczych pomieszczeń. Energooszczędne silniki EC. Cicha praca. Oczyszczanie doprowadzanego powietrza za pośrednictwem dwóch wbudowanych filtrów G4 i F8 oraz opcjonalnie dostępny również filtr węglowy oraz HEPA. Prosty montaż. Wydajność: do 510 m³/h Efektywność odzysku ciepła: do 94% Pobór mocy: do 230 W Poziom hałasu: do 24 db(a) Konstrukcja Obudowa centrali wykonana jest ze stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości od 40 do 80 mm. Dostępne modyfikacje: ze zintegrowaną nagrzewnicą wstępną lub nagrzewnicą wtórną, dające możliwość dodatkowego podgrzania powietrza. Silnik W centrali zastosowano silniki komutowane elektronicznie typu EC z zewnętrznym wirnikiem i łopatkami wygiętymi do przodu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Dodatkowo silniki komutowane elektronicznie osiągają sprawność do 90%. Nagrzewnica elektryczna wstępna Filtr nawiewny G4 Przepustnica Filtr nawiewny F8 Wymiennik ciepła Siłownik by-pass Nagrzewnica elektryczna wtórna (E2) Wentylator wywiewny Przepustnica Filtr wywiewny G4 Wentylator nawiewny Filtr nawiewny HEPA lub węglowy (opcja) Taca ociekowa Układ sterowania Podstawowe oznaczenie Model Typ silnika Montaż By-pass Nagrzewnica Wydajność nominalna [m³/h] Automatyka CIVIC EC: silnik komutowany elektronicznie D: centrala podwieszana B: zintegrowany by-pass _: bez nagrzewnicy E: z nagrzewnicą wstępną E2: z nagrzewnicą wstępną i wtórną S17: panel sterowania th-tune S18: panel sterowania pgd 46

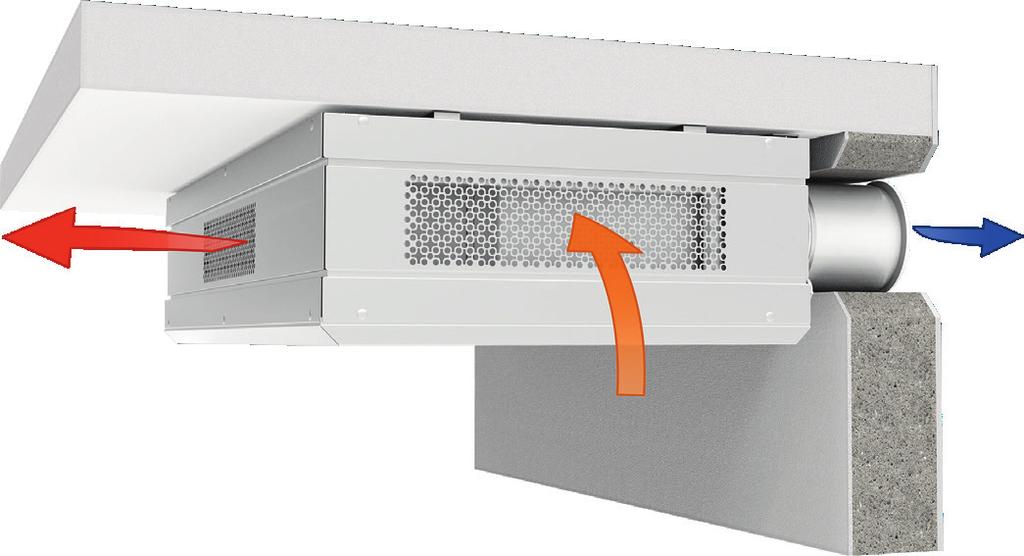

2 Filtracja powietrza Filtry kasetowe o klasie filtracji G4 i F8 zapewniają skuteczne oczyszczanie powietrza nawiewanego (PM2.5> 75%). W przypadku pomieszczeń o wysokich wymogach czystości powietrza zaleca się zainstalowanie filtrów węglowych F8 i H11 (PM2.5 > 95%) - dostępne są jako akcesoria dodatkowe. Powietrze wywiewane filtrowane jest przez filtr G4. By-pass Centrala standardowo wyposażona jest w by-pass. Jest on wykorzystywany głównie latem do schładzania pomieszczeń jeżeli temperatura zewnętrzna jest niższa od temperatury wewnętrznej (free-cooling). Przepustnica powietrza Przepustnice powietrza nawiewu i wywiewu służą do zapobiegania zjawiska cofania się powietrza w przewodach wentylacyjnych podczas przestoju urządzenia. Ogrzewanie wstępne Centrala może być wyposażona w elektryczną nagrzewnicę wstępną do zabezpieczenia wymiennika odzysku przed zaszronieniem (opcja). Ogrzewanie wtórne Centrala może być wyposażona w elektryczną nagrzewnicę wtórną, która służy do dogrzania powietrza nawiewanego (opcja). Wymiana ciepła Jednostkę wyposażono w wymiennik ciepła o przepływie przeciwprądowym wykonany z aluminium. W okresie zimnym energię cieplną powietrza odprowadzanego przechwytuje powietrze doprowadzane, ograniczając w ten sposób straty cieplne powodowane przez wentylację. Kondensat powstały w procesie odzyskiwania ciepła zbiera się w misce na skropliny i zostaje usunięty. W okresie letnim, świeże i ciepłe powietrze z zewnątrz jest chłodzone przez strumień z wnętrza pomieszczenia, co znacznie zmniejsza obciążenie systemu klimatyzacji. Sterowanie Jednostkami wentylacyjnymi można sterować z poziomu panelu zintegrowanego lub zewnętrznego. DOSTĘPNE MODYFIKACJE PANELU STEROWANIA: S17 Wbudowany panel sterowania Zewnętrzny panel sterowania Nagrzewnica wstępna Nagrzenica wtórna Czujnik wilgotności o o Czujnik CO₂ o o S18 Funkcje Modbus Sterowanie prędkości między 0 a % o Sterowanie obejściem (by-pass) Automatyczne Automatyczne Wskaźnik konserwacji filtra Wskaźnik alarmowy Ustawienia czasu pracy Funkcjonowanie Świeże, chłodne powietrze z zewnątrz przepływa przez filtry i wymiennik ciepła, a następnie jest wtłaczane do pomieszczenia za pomocą wentylatora nawiewnego. Ciepłe zużyte powietrze napływa z pomieszczenia do centrali i jest oczyszczane na filtrze wywiewnym. Następnie powietrze przepływa przez wymiennik ciepła i za pomocą wentylatora wywiewnego jest odprowadzane na zewnątrz. Ustawienie trybu tygodniowego pracy Ustawienia temperatury nawiewanego powietrza - dostępne; o - opcja. OCHRONA PRZED ZAMARZNIĘCIEM: Dwa sposoby ochrony wymiennika przed zamarzaniem: Centrala bez nagrzewnicy wstępnej: w momencie spadku temperatury zewnętrznej poniżej dopuszczalnej wartości następuje wyłączenie wentylatora nawiewnego. Strumień ciepłego powietrza wywiewanego przepływa przez wymiennik, ogrzewając go i powodując roztopienie szronu. Po ustaniu ryzyka zamarzania centrala powraca do standardowego trybu pracy. Centrala wyposażona w nagrzewnicę wstępną: przed dotarciem do wymiennika ciepła powietrze doprowadzane zostaje wstępnie podgrzane, zapobiegając w ten sposób zamarzaniu rekuperatora. WENTYLACJA DECENTRALNA

3 2019 WENTYLACJA DECENTRALNA Charakterystyka techniczna Parametry 300 E 300 E E 500 E2 500 Napięcie znamionowe [V/50(60) Hz] 1~230 1~230 1~230 1~230 1~230 1~230 Pobór mocy bez nagrzewnicy [W] Pobór mocy nagrzewnicy wstępnej [W] Pobór mocy nagrzewnicy wtórnej [W] Maksymalne zużycie prądu bez nagrzewnicy [A] 1,3 1,3 1,3 1,7 1,7 1,7 Maksymalne zużycie prądu z nagrzewnicą [A] 7,3 13,6 7,2 13,5 Maksymalna wydajność [m³/h(l/s)] 300 (83) 300 (83) 300 (83) 510 (142) 510 (142) 510 (142) Prędkość obrotowa [min ¹] Poziom ciśnienia akustycznego ~3m [db(a)] Zakres temperatury pracy [ C] Materiał obudowy stal z powłoką polimerową Izolacja 40 mm, wełna mineralna Filtr wywiewny G4 Filtr nawiewny G4 i F8 (Opcja: filtr węglowy; HEPA) Średnica przewodu przyłączeniowego [mm] Waga [kg] Typ wymiennika ciepła przeciwprądowy Materiał wymiennika ciepła aluminum Sprawność odzysku ciepła* [%] m/s m/s 2.2 m/s Klasa efektywności 2.4 m/s energetycznej 0.5 m/s A 0.6 m/s *Odzysk ciepła określony zgodnie z EN m/s 0.3 m/s Zakres rozchodzenia się strumienia powietrza dla 300 Zakres rozchodzenia się strumienia powietrza dla m/s 1.2 m/s 2.2 m/s 1.5 m/s 0.5 m/s 0.2 m/s 0.6 m/s 0.3 m/s Wymiary [mm] Model D H H1 H2 H3 L L1 W W1 W H1 H Urządzenie jest przeznaczone do montażu wewnątrz pomieszczeń w temperaturze otoczenia od +1 C to +40 C i wilgotności do 80 %. W ØD L L1 H2 H3 W1 W2 W1 48

4 /DBE/DBE2 300 Poziom mocy akustycznej, A - zastosowany filtr Całkowita Pasma częstotliwości [Hz] LpA, 3m LpA, 1m LwA emitowane ~punkt 1 dba LwA emitowane ~punkt 5 dba LwA emitowane ~punkt 9 dba Ciśnienie statyczne [Pa] Sprawność odzysku ciepła [%] SFP 1.2 W/l/s 300 SFP 1.4 W/l/s SFP 1.6 W/l/s SFP 1.8 W/l/s SFP 2.0 W/l/s SFP 2.2 W/l/s SFP 2.4 W/l/s Moc całkowita centrali [W] 300 E 300 E Poziom ciśnienia akustycznego w odległości 3 m (1 m) [db(a)] 300 E 300 E (32) 2 21 (31) 3 21 (31) 4 20 (30) 5 15 (25) 6 15 (25) 7 15 (25) 8 15 (25) 9 6 (16) 10 6 (16) 11 6 (16) 12 6 (16) /DBE/DBE2 500 Poziom mocy akustycznej A-zastosowany filtr. Poziom mocy akustycznej, ważony wg. krzywej A Całkowita Pasma częstotliwości [Hz] LpA, 3m LpA, 1m LwA emitowane ~punkt 1 dba LwA emitowane ~punkt 5 dba LwA emitowane ~punkt 9 dba Ciśnienie statyczne [Pa] Odzysk ciepła [%] SFP 0.8 W/l/s 350 SFP 1.0 W/l/s SFP 1.2 W/l/s SFP 1.4 W/l/s SFP 1.6 W/l/s SFP 1.8 W/l/s SFP 2.0 W/l/s Całkowita moc jednostki [W] 500 E 500 E Całkowity poziom ciśnienia akustycznego na wysokości 3m (1m) [db(a)] 300 E 300 E (34) 2 23 (33) 3 23 (33) 4 22 (32) 5 19 (29) 6 19 (29) 7 19 (29) 8 18 (28) 9 13 (23) (23) (23) (23) WENTYLACJA DECENTRALNA

5 2019 WENTYLACJA DECENTRALNA ZASIĘG PRZEPŁYWU POWIETRZA W ZALEŻNOŚCI OD WYDAJNOŚCI URZĄDZENIA NA PRZYKŁADZIE SALI LEKCYJNEJ PRZYKŁAD ROZMIESZCZENIA URZĄDZEŃ W SALI LEKCYJNEJ 50

6 WYPOSAŻENIE DODATKOWE TYP NAZWA 300 / E 300 E / E 500 E2 500 Filtr nawiewny G4 FP 270x216x48-G4-PPI FP 325x314x48-G4-PPI Filtr nawiewny F8 FP 270x218x48-F8 FP 325x314x48-F8 Filtr nawiewny węglowy F8 FP 518x270x48-F8-C FP 714x320x48-F8-C Filtr nawiewny H11 FP 518x270x48-H11 FP 714x320x48-H11 Kratka zewnętrzna VDA 200 CFn Al VDA 250 CFn Al Czujnik wilgotności FS2 FS2 Czujnik lotnych związków organicznych LZO (0-10V) DP WQ30600 DP WQ30600 Czujnik CO₂ (0-10V) DP WQ40200 DP WQ40200 Czujnik wilgotności zewnętrzny (0-10V) DP WC11200 DP WC11200 Czujnik wilgotności (NO) HR-S HR-S Syfon SFK 20x32 SFK 20x32 WENTYLACJA DECENTRALNA
