DOKUMENTACJA TECHNICZNA CENTRAL WENTYLACYJNYCH. AirPack 300h AirPack 300v SERIES 2

Transkrypt

1 DOKUMENTACJA TECHNICZNA CENTRAL WENTYLACYJNYCH AirPack 300h AirPack 300v SERIES 2

2 DT.AirPack Thessla Green Sp. z o.o. Kokotów 741, Kokotów NIP: T: E: biuro@thesslagreen.com Kontakt do działu serwisu E: serwis@thesslagreen.com T:

3 Spis treści 1. Opis produktu 5 2. Tabliczka znamionowa urządzenia 5 3. Recycling i utylizacja odpadów 5 4. Dane techniczne 6 5. Zużycie energii 6 6. Wymiary urządzenia AirPack 300v 7 7. Wymiary urządzenia AirPack 300h 7 8. Charakterystyki 8 9. Akustyka Schemat funkcjonalności układu sterowania GT 10 Deklaracja zgodności CE

4

5 Dokumentacja techniczna central wentylacyjnych AirPack Opis produktu Centrala wentylacyjna AirPack 300h, AirPack 300v (w dalszej części tekstu określana jako AirPack 300) przeznaczona jest do realizacji zrównoważonej wentylacji mechanicznej w budynkach mieszkalnych. Urządzenie umożliwia odzysk ciepła z powietrza usuwanego z budynku ze sprawnością przekraczającą 90% oraz jest wyposażone w energooszczędne wentylatory z płynną regulacją wydajności zapewniające niskie zużycie energii elektrycznej oraz cichą pracę. Podzespoły wchodzące w skład centrali wentylacyjnej AirPack 300: przeciwprądowy wymiennik ciepła, wentylator nawiewny, wentylator wywiewny, filtr powietrza zewnętrznego, filtr powietrza wewnętrznego, presostat, przepustnica obejścia wymiennika z siłownikiem, system zapobiegający zamrożeniu kondensatu w wymienniku ciepła, układ sterowania, nagrzewnica elektryczna systemu przeciwzamrożeniowego, instalacja do pomiaru przepływu powietrza. Centrale wentylacyjne AirPack 300 umożliwiają: stałą wymianę powietrza w budynku, minimalną wymianę powietrza wymaganą ze względów higienicznych, uzyskanie oszczędności energii dzięki wysokiej sprawności odzysku ciepła, osiągnięcie wysokiego standardu higienicznego dzięki dostarczaniu do pomieszczeń świeżego powietrza oraz usuwaniu zanieczyszczeń w tym wilgoci i tym samym zapobieganiu rozwojowi pleśni i grzybów w budynku, w przypadku zastosowania modułu CF (opcja) - utrzymanie zadanych przepływy masowych powietrza w instalacji wentylacyjnej oraz zapewnienie zrównoważenia tych przepływów niezależnie od chwilowych warunków atmosferycznych i stanu zabrudzenia filtrów. 2. Tabliczka znamionowa urządzenia Nazwa oraz numer seryjny centrali wentylacyjnej AirPack 300 znajdują się na tabliczce znamionowej umieszczonej na obudowie urządzenia. Tabliczka znamionowa AirPack 300v Tabliczka znamionowa AirPack 300h 3. Recycling i utylizacja odpadów Nie należy umieszczać zużytego sprzętu łącznie z innymi odpadami. Urządzenie oraz osprzęt należy poddać recyklingowi zgodnie z obowiązującymi przepisami, poprzez dostarczenie go do zakładu przetwarzania zużytego sprzętu elektrycznego i elektronicznego lub punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. DT.AirPack

6 Dokumentacja techniczna central wentylacyjnych AirPack Dane techniczne Strumień powietrza 305 m 3 /h (100 Pa) 295 m 3 /h (150 Pa) 278 m 3 /h (200 Pa) Sprawność odzysku ciepła do 92% Maksymalne ciśnienie akustyczne w odległości 1 m Poziom mocy akustycznej emitowanej przez obudowę przy maksymalnej wydajności 1 Poziom mocy akustycznej emitowanej do kanału nawiewnego przy maksymalnej wydajności 2 Klasa efektywności energetycznej 3 (dla klimatu umiarkowanego) Regulacja przepływu powietrza Wymiennik ciepła Wentylatory Bypass System przeciwzamrożeniowy Filtry Zasilanie Maksymalny prąd pobierany przez urządzenie Średnica króćców przyłączeniowych Króciec kondensatu Masa Temperatura pracy 44 db(a) 52 db(a) 73 db(a) A a. z modułem CF - automatyczna (bezobsługowa) regulacja oraz równoważenie przepływów powietrza (opcja) b. bez modułu CF - tradycyjna, w pełni płynna regulacja prędkości obrotowej wentylatorów + równoważenie instalacji przy pomocy narzędzia Calibrator CF 100% przeciwprądowy z tworzywa sztucznego (Recair) odśrodkowe z silnikami prądu stałego EC (ebmpapst) automatyczny, programowalny w funkcji temperatury zewnętrznej oraz temperatury w budynku system FPX płynnie regulowana nagrzewnica zapobiegająca spadkowi temperatury ścianek wymiennika poniżej 0 o C Standard: CleanPad G4 pojemność pyłowa 47g Opcja: CleanPad Pure M5 pojemność pyłowa 75 g 230 V (AC), 50 Hz 5.9 A 200 mm 32 mm 68 kg +5 o C +45 o C 5. Zużycie energii Moc pobierana przez wentylatory [W] Moc pobierana przez system przeciwzamrożeniowy FPX [W] Wydajność [m 3 /h] Opór instalacji [Pa] Wydajność [m 3 /h] Temperatura powietrza przed wymiennikiem [ o C] Zgodnie z PN-EN-ISO Zgodnie z PN-EN-ISO Zgodnie z Dyrektywą 2009/125/EC oraz Rozporządzeniem Komisji Europejskiej nr 1254/ DT.AirPack

7 Dokumentacja techniczna central wentylacyjnych AirPack Wymiary urządzenia AirPack 300v 7. Wymiary urządzenia AirPack 300h DT.AirPack

8 Dokumentacja techniczna central wentylacyjnych AirPack Charakterystyki Charakterystyka przepływowa Obliczenie mocy pobieranej przez centralę wentylacyjną Moc pobierana przez centralę wentylacyjną P = P N + P W + P S [W] Moc pobierana przez system sterowania P S = 5 [W] Moc pobierana przez wentylator nawiewny P N = SFP V N [W] Moc pobierana przez wentylator wywiewny P W = SFP V W [W] Strumień powietrza nawiewanego V N [m 3 /h] Strumień powietrza wywiewanego V W [m 3 /h] Moc właściwa jednego wentylatora (odczytana z wykresu na podstawie strumienia powietrza oraz ciśnienia statycznego) SFP [W/(m 3 /h)] 8 DT.AirPack

9 Dokumentacja techniczna central wentylacyjnych AirPack 300 Sprawność odzysku ciepła Warunki testu sprawności wg EN Akustyka Poziom mocy akustycznej centrali AirPack Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [db(a)] 88 [m 3 /h] (13 [Pa]) kanał nawiewny kanał wywiewny obudowa [m 3 /h] (42 [Pa]) kanał nawiewny kanał wywiewny OBUDOWA [m 3 /h] (88 [Pa]) kanał nawiewny kanał wywiewny obudowa [m 3 /h] (150 [Pa]) kanał nawiewny kanał wywiewny obudowa DT.AirPack

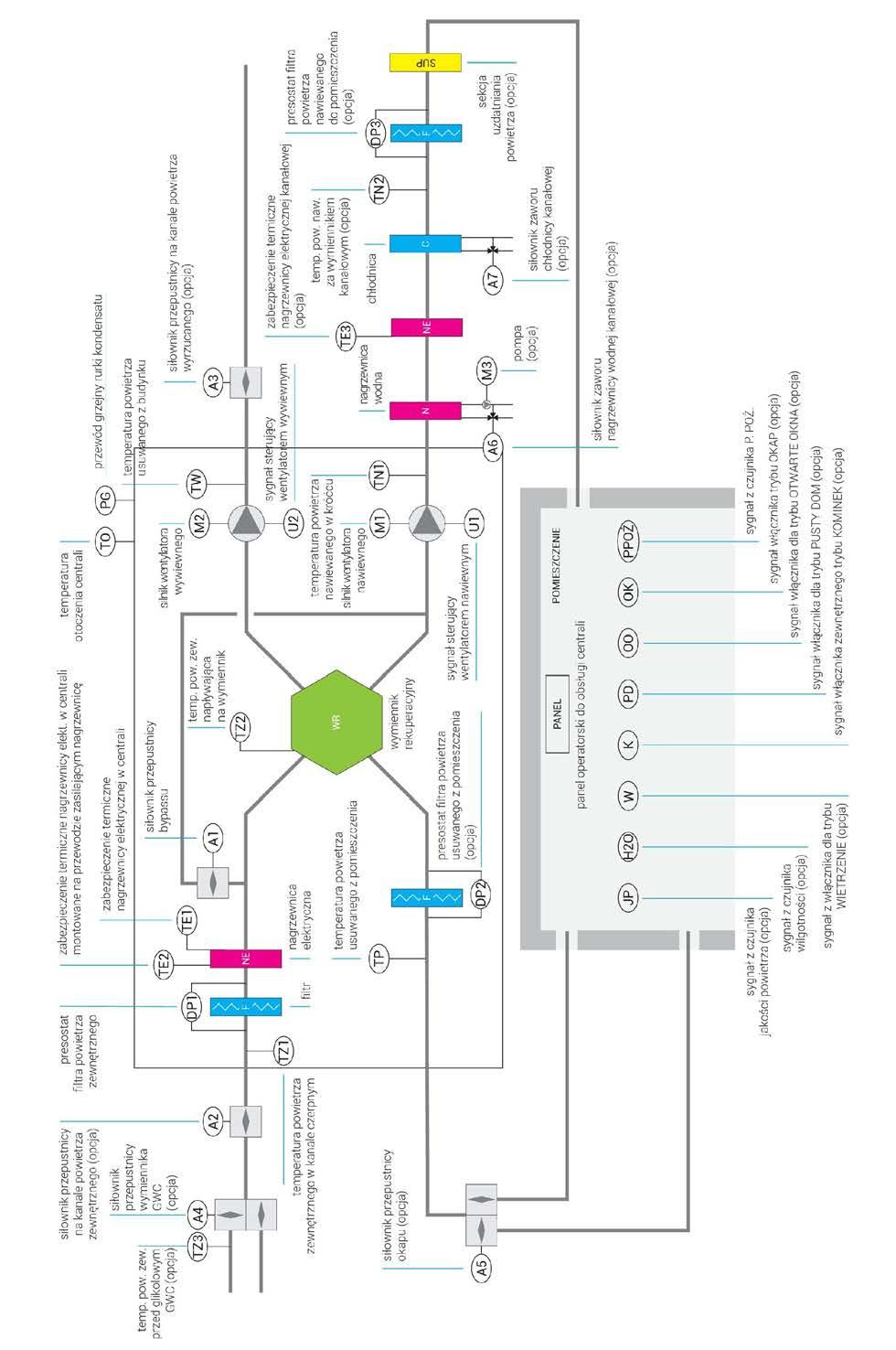

10 Dokumentacja techniczna central wentylacyjnych AirPack Schemat funkcjonalności układu sterowania GT 10 DT.AirPack

11 DEKLARACJA ZGODNOŚCI CE THESSLA GREEN Sp. z o.o. Kokotów Kokotów NIP: T: F: E: biuro@thesslagreen.com Firma Thessla Green Sp. z o.o. oświadcza, że typoszereg produktów AirPack spełnia podstawowe wymagania dyrektyw oraz norm: Dyrektywa w sprawie kompatybilności elektromagnetycznej 2004/108/WE Dyrektywa w sprawie sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia Dyrektywa w sprawie bezpieczeństwa maszyn 2006/95/WE 2006/42/WE PN-EN ISO :2012 PN-EN ISO :2012 PN-EN :2010 PN-EN 1886:2008 Zgodnie z postawieniami dyrektyw, produkt ten został oznakowany symbolem. Kokotów, Prezes Thessla Green Sp. z o.o. Marek Prymon
