Wire pert Certyfikator okablowania

Transkrypt

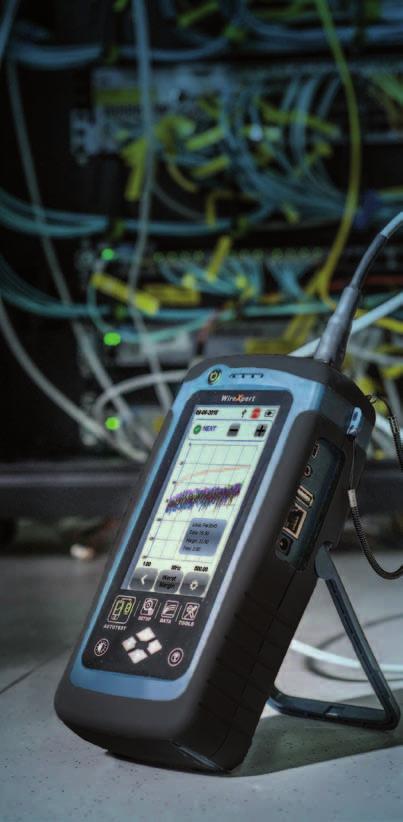

1 Wire pert Certyfikator okablowania or CAT8 rtyfikat e c y z s w r ie P Teraz acja pracy tymaliz p o a z s p le e jeszcz WireXpert jest pierwszym certyfikatorem okablowania zdolnym certyfikować systemy okablowania o najwyższej wydajności w sieciach biurowych i centrach danych. Instalatorzy okablowania znacząco zwiększają swoją produktywność, dzięki wiodącej szybkości testowania i łatwości użytkowania urządzeń WireXpert. Dzięki możliwości testowania kabli miedzianych Class FA i CAT8, jak również światłowodów MPO, SM, MM i MMEF, WireXpert jest gotowy na 40G i więcej. WireXpert jest wyborem wielu głównych dostawców okablowania, którzy certyfikują systemy okablowania CAT8. NAJLEPSZY WYÓR WŚRÓD TESTERÓW OKALOWANIA 4500

2 NAJLEPSZY WYÓR WŚRÓD TESTERÓW OKALOWANIA Wire pert 4500 WireXpert 4500 ustanawia nowy standard przyjaznego dla użytkownika, graficznego interfejsu wraz z dotykowym ekranem dla jednostki Lokalnej i Zdalnej. Innowacyjna konstrukcja łączy w sobie doskonałą dokładność pomiaru z niskimi kosztami eksploatacji i łatwością użytkowania. WireXpert jest nastawiony na certyfikowanie szerszego zakresu częstotliwości z przedziału 1 -,500MHz. Cechy Jedyny tester z certyfikacją do,500 MHz wspierający najnowsze standardy TIA CAT 8 oraz ISO Class I i II Najbardziej zaawansowana certyfikacja standardów: Class D/E/EA/FA, Kategoria 5e/6/6A, i najnowsze projekty standardów CAT 8 oraz ISO Class I i Class II Wykonywanie Autotestu w jedyne 9 sekund Dokładność niezależnie zweryfikowana przez ETL Wykracza ponad wymagania stanadardów ISO Poziom V*, IV i TIA IIIe Uznanie przez ponad 0 firm na całym świecie Możliwość rozbudowy o różne opcje, np.: testowanie patchcordów, Industrial Ethernet, Klasa FA Wykonywanie rozszerzonej certyfikacji światłowodów 850/1300 MM i 1310/1550 SM Jako pierwszy umożliwia testowanie światłowodów MPO w centrach danych Generowanie ściśle-profesjonalnej dokumentacji Jedyny certyfikator wspierający wszystkie centra danych, okablowanie wewnętrzne, spełniający wymogi Ethernetu przemysłowego Łatwy w użytkowaniu, wytrzymała konstrukcja WireXpert jest wyposażony w intuicyjny interfejs użytkownika, czuły, dotykowy, kolorowy ekran o wysokiej jasności przeznaczony do użytku przemysłowego oraz pracy w ciężkich warunkach. System Dual Control (DCS TM) pozwala na dowolnym urządzeniu ustawić tryb jednostki zdalnej lub głównej. Dzięki temu cały cykl pomiarowy staje się szybszy i prostszy. ez względu na to czy urządzenie obsługiwane jest przez jednego, czy dwóch techników. Szybkość i prostota dla większej wydajności WireXpert wykonuje testy certyfikacyjne CAT 6A w mniej niż 9 sekund i testy Class FA w 15 sekund. Oferuje on intuicyjną nawigację po menu ekranowym i generuje profesjonalne raporty za pośrednictwem dołączonego oprogramowania export na PC. *Projekt iec ed 4

3 Jeśli testujesz okablowanie 10Gb/s, WireXpert staje się oczywistym wyborem. Jeśli masz zamiar testować większe prędkości, WireXpert staje się jedynym wyborem. Zaprojektowany z myślą o przyszłości, ze skalowalnym silnikiem pomiarowym, WireXpert jest przygotowany na rozwój systemów okablowania i nie wymaga ciągłych inwestycji w bardziej zaawansowany sprzęt. WireXpert wykorzystuje nową architekturę pomiarową, która jest w stanie testować bardzo szerokie pasmo i jednocześnie cechuje się najwyższą dokładnością pomiaru. Unikalny silnik pomiarowy przekracza wymogi poziomu IV i V w zakresie częstotliwości. Sprawdzona dokładność WireXpert został niezależnie zweryfikowany przez renomowane laboratoria badawcze, w tym ETL. Uznanie wśród producentów Większość czołowych producentów okablowania w szerokim zakresie przetestowało WireXpert a i uznało go jako rzetelene urządzenie do certyfikacji oraz gwarancję poprawnego działania ich okablowania strukturalnego. adania laboratoryjne i liczne porównania z analizatorami wektorowymi udowodniły, że WireXpert posiada doskonałą dokładność a pomiary są skorelowane z wynikami ze sprzętu laboratoryjnego. W istocie, wielu głównych dostawców kabli używa WireXpert a w swoch laboratoriach do testowania systemów kablowych CAT8 będących w fazie rozwoju. Testowanie systemów kablowych kategorii CAT6A i wyższych WireXpert, jako wiodący w dziedzinie wydajności pomiarów produkt, zapewnia adaptery do testowania okablowania o większej wydajności niż w CAT6A (500MHz). Dla okablowania klasy FA testy wykraczają poza pasmo MHz zdefinowanego dla tego standardu. Zarówno interfejs TERA jak i GG45/ARJ45 dostępne jako adaptery w zestawie WireXpert a. Wspierane jest testowanie łączy channel i permanent. Dostępne są również adaptery do kategorii patchcordów CAT7 A. Dla pomiarów przekraczających pasmo 000 MHz, WireXpert jest zdolny testować kable CAT8. Duży wybór wszechstronnych rozszerzeń WireXpert zapewnia liczne rozwiązania do zastosowań w terenie jak i w laboratorium, wliczając testowanie patchcordów, Ethernetu przemysłowego (M1), VNA i arewire. WireXpert został sprawdzony i uzyskał uznanie wśród wielu producentów wykorzystujących go do rozwoju swoich produktów. NAJLEPSZY WYÓRCWŚRÓD OKALOWANIA a b l e TESTERÓW TesTer o f ChoiCe Zmniejsz swoje wydatki na sprzęt pomiarowy: Powyżej 10G Możesz wykonywać testy przesłuchów obcych za pomocą dwóch jednostek WireXpert bez używania specjalnych adapterów, narzędzi czy laptopów. Sprawdzaj wiele parametrów podczas pojedynczego pomiaru. Oprogramowanie do zarządzania projektami Zarządzaj wynikami testów, twórz profesjonalne raporty i dokumenty gwarancyjne. eksportuj wyniki w formie graficznej jako szczegółowe raporty lub podsumowania w formacie PDf lub jako dane w formacie CsV, używając oprogramowania export na PC. 3

4 CerTYFIKACJA ŚWIATŁOWODÓW Wire pert 4500 Zestaw Do Pomiaru Strat Optycznych WireXpert Zestaw do pomiaru strat optycznych WireXpert wspiera ostatnie standardy od TIA 568 C.3 do ISO Dzięki automatycznej analizie budżetu mocy, WireXpert oszczędza Ci uciążliwych obliczeń i sprawdzania poszczególnych złączy i spawów dla różnych standardów. Cechy Wykonuje certyfikację Tier 1 dla standardów ISO/ IEC i TIA 568 C.3 Mierzy i certyfikuje długości i straty dla światłowodów jednomodowych dla fal 1310nm i 1550 nm i EF wielomodowych dla fal 850nm i 1300nm Jednocześnie integruje raporty z pomiarów kabli miedzianych i światłowodowych. Generuje profesjonalne dokumenty gwarancyjne i certyfikaty Podwaja twoją wydajność dzięki technologii DCSTM, która wykorzystuje jednostkę zdalną jako niezależny certyfikator do światłowodów Zestawy Jednomodowe i Wielomodowe Zestawy WireXpert do pomiarów strat optycznych są dostępne dla sieci Wieloi Jednomodowych. Rozwiązanie modułowe pozwala testować dwa typy sieci na tej samej jednostce WireXpert przy zastosowaniu wymiennych adapterów. Każdy moduł pozwala wykonać bardzo dokładne pomiary strat i długości dla dwóch fal spełniając wymagania różnych standardów. Obydwa zestawy certyfikują zarówno okabowanie wewnątrzbudynkowe jak i strukturalne poprzez pomiary dwóch fal na każdym z adapterów. Zestawy do testów kabli MPO WireXpert umożliwia wszechstronne testowanie kabli MPO w centrach danych pozwalając szybko i dokładnie określić jakość łączy MPO. Dodatkowko można wykonywać inspekcję elementów MPO, takich jak kasety. Kluczową cechą tego rozwiązania jest 5sekundowy Autotest wykrywający mapę połączeń włókien i wykonujący pomiar strat dla każdego kanału. Zestawy Wielomodowe zgodne z EF Certyfikacja włókien wielomodowych często była kwestią sporną ze względu na nieodłączne niepewności w procesie pomiarowym. ISO/IEC i TIA niedawno przyjęła standard Encircled Flux (EF), który ujednolica warunki uruchomienia dla źródeł światła używanych w wielomodowych urządzeniach pomiarowych. W celu zapewnienia zgodności stworzono nowe wielomodowe adaptery i zestawy zgodne z EF. 4

5 M1 & XCoded M1 ch any d t ra en C MPO 4500 Wire pert Koncentryki Wielomody nm Jednomody nm szk CAT 8 Klasa I & II MHz Patchcordy ieletowa Obszary zastosowań WireXpert a 4500 z opcjonalnymi adapterami Testy przemysłowego okablowania ethernetowego Rozwiązanie WireXpert do przemysłowego okablowania ethernetowego obejmuje zestawy z adapterami M1. Zarówno konfiguracja channel i permanent jest dostępna ze złączami M1 do przemysłowego Ethernetu. Dostępny jest również zestaw do przemysłowego ethernetu z interfejsami M1 X-Coded, umożliwiający efektywne testowanie przemysłowego okablowania ethernetowego 10G. Testowanie kabli koncentrycznych Przy użyciu adapterów do kabli koncentrycznych, WireXpert umożliwia testowanie tłumienia i strat odbiciowych w kablach koncetrycznych w szerokim zakresie częstotliwości. Testowanie kabli i komponentów w laboratorium WireXpert cechuje się bardzo szeroką gamą adapterów umożliwających pracownikom laboratoryjnym zastąpić drogi wektorowy analizator sieci (VNA) WireXpert em, wykonywując różnorodne pomiary parametrów rozpraszania w zakresie od 1 MHz do 500 MHz. Aby dowiedzieć się więcej na temat adapterów skontaktuj się z nami. CerTYFIKACJA KALI MIEDZIANYCH Cat 5 7A COPPER CALE TESTINg Pr e my sł Adapter do Wekotorowego Analizowania Sieci S WireXpert oferuje wydajny sposób na szybkie sprawdzenie i zapisanie stanu patchcordów. Dzięki tak szybkiemu i dokładnemu testowaniu z dwóch końców, zestawy do patchcordów są odpowiednie zarówno dla testowania na produkcji, jak również podczas inspekcji u użytkowników końcowych. Zestawy WireXpert do patchcordów dostępne są do kabli CAT5e, CAT6, CAT6A i CAT7/7A. Ok ab VNA nenckie abo z Testowanie patchcordów miedzianych QS ie an w lo Opcjonalne adaptery tor ia ć ie La ra bo Przesłuchy obce lokalne Zakłócenie Zdalne Zakłócenie Lokalny odbiór Zdalny Odbiór Pomiary przesłuchów obcych wykonuje się za pomocą dwóch jednostek WireXpert. Oznacza to, że niepotrzebne są specjalne dedykowane adaptery i nie ma konieczności zabierania ze sobą w teren laptopa do analizy danych. 5

6 GENEROWANANIE OZNACZEŃ KALI W FORMIE LISTY I TESTOWANIE Wire pert Test w Formie Listy List-ased Testing (LT) - Test w Formie Listy jest pierwszym na świecie systemem umożliwiającym hierarchiczne oznaczanie kabli. LT umożliwia wybór w jaki sposób ma być przeprowadzony test, począwszy od otworzenia i zapisu oznaczenia kabla po każdym teście (co ułatwia wybór oznaczenia z załadowanej wcześniej listy) po przeprowadzenie testu. Zainstalowanie kabla Test Mapowanie oznaczeń testów z ID kabla Wykonywanie pomiarów pominiętych połączeń Usuwanie zduplikowanych wyników testu Typowy schemat testowania kabla LT jest idealny dla kierowników projektu, którzy mają wiedzą jak kable powinny być oznakowane umożliwając testerom wykonywanie pomiarów w dowolnej kolejności. Testerzy mogą pominąć niektóre punkty i wrócić do nich w późniejszym czasie. Kiedy pomiary są skończone, kierownik projektu może posortować wyniki względem swoich kryteriów, oszczędzając przy tym czas i zwiększając swoją produktywność. Stworzenie ID kabla Zainstalowanie kabla Automatyczny test i mapowanie Lepsza strategia oznaczeń oparta na Testach w Formie Listy Zaoszczędzienie czasu traconego na znajdywanie i usuwanie zduplikowanych oznaczeń

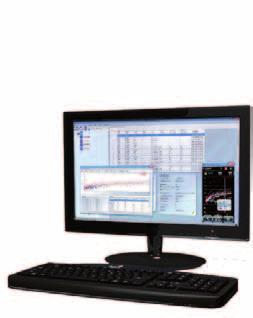

7 ARE export jest oprgramowaniem do projektów przeznaczonym do wspópracy z WireXpert em, zapewniając kompleksowe narzędzie do generowania niestandardowych oznaczeń do wyników z pomiarów na komputerze. Zarządzanie projektami oraz inne zalety Testowanie bazujące na liście (LT) - tworzy niestandardowe oznaczenia kabli, w prosty sposób nazywając je, np. jako oznaczenie budynku, piętra, danego pomieszczenia technicznego, racków lub nazw lub numerów paneli w szafie rackowej. NOWOŚĆ Środowisko projektowe, pozwalającego na łatwe zarządzanie zapisanymi wynikami, np. wyszkukiwanie, sortowanie (po typie kabla, oznaczeniu kabla, ocenie pass/fail, rodzaju ograniczeń, itp.), zmienianie nazw i usuwanie. Generowanie szczegółowych raportów i podsumowań w formacie PDF lub CSV wraz z logo twojej firmy. Szczegółowy widok zapisanych wyników z graficzną interpetacją w osobnych zakładkach. Powiększenie wykresów umożliwające dokładną analizę i interpretację wyników. Łatwa komunikacja pomiędzy urządzeniami i komputerem poprzez kabel US lub przenośną pamięć US. Zdalna kontrola przez połączenie kablem US przydatne do prezentacji i szkoleń. Możliwość importowania plików z reflektometru w formacie *.SOR i eksportowanie do formatu PDF. Dostępność w 11 językach; pracujemy nad kolejnymi językami. Możliwość pobierania plików z Zestaw zawiera Jednostka WireXpert ateria Li-ion Rysik do urządzenia Pokrywa ochronna na ekran Adaptery CAT6A Permanent Link Adaptery CAT6A Channel Nośnik US z instrukcją i oprogramowaniem słuchawki Zasilacz AC Kabel zasilający Certyfikat kalibracji Torba transportowa skrócona instrukcja obsługi COPPER CALE TESTINg 1 Nowe i ulepszone oprogramowanie do generowania raportów- export Ilość Kompletna lista akcesorii zamieszczona jest na

8 NAJLEPSZY WYÓR WŚRÓD TESTERÓW OKALOWANIA Wire pert 4500 Parametry Specyfikacja Testowanie miedzi AZJA PACYFIK Psiber Data Pte. Ltd. a Softing Company Singapore tel.: asiasales@psiber-data.com Testy certyfikacyjne TIA 568-C. CAT 5e, 6, 6A, projekt CAT 8 ISO/IEC 11801, EN Klasa D, E, EA, F, FA Projekt Klasa I i Klasa II Permanent link oraz channel CAT 5e, 6, 6A, 7, 7A i patchcordy A 9s 15s A Psiber Data China a Softing Company Shanghai tel.: chinasales@psiberdata.com Maks. długość kabla do Autotestu z obu stron 500m Cykle wtrąceń Channel: typowo 10,000 Permanent link: typowo 5,000 Tak jak w specyfikacji TIA 115, IEC Tak 0 do 40, ±0.1 0 do 500m, ±0.5m (test z obu stron) 0 do 5000ns, ±1ns PARAMETERY TESTOWE Wiremap Rezystancja pętli Długość Opóźnienie propagacji i opóźnienie skrośne Tłumienie Pair-to-Pair i Power-Sum NEXT RF EMEA Polska RATE ART PHU Łódź , Łagiewnica 54/ (0) biuro@rateart.pl Straty odbiciowe RN Zaawansowana diagnostyka Dokładność pomiarów Zakres pomiaru częstotliwości Niemcy Psiber Data GmbH a Softing Company Krailling tel. : +49 (0) info@psiber-data.com Lokalizator uszkodzeń w dziedzinie czasu dla RL i NEXT Przekracza TIA 115 Poziom IIIe, IEC poziom IV 1 -,500 MHz Testowanie włókien - SM Długości fal Czas Autotestu Typ złącza Standardy testów PARAMETERY TESTÓW Straty Długość Moc wyjściowa Czułość odbiornika Francja Psiber Data a Softing Company 87 Rue du Général Leclerc Créteil tel. :+ 33 (0) infofr@psiber-data.com 1310nm, 1550nm 6s dla testu z obu stron SC, LC (potrzebny opcjonalny adapter) TIA 568 C.3, IEC do 0,000m, ±1.5m -5dm do -9dm -40dm Testowanie włókien- MM / MMEF Długości fal Czas Autotestu Typ złącza Standardy testów PARAMETERY TESTÓW Straty Długość Zakres dynamiki Moc wyjściowa Czułość odbiornika Zgodność z Encircled-Flux (EF) Długość fali dla VFL Moc Włochy Softing Italia Srl. Cesano oscone (MI) tel. : info@softingitalia.it AMERYKA Softing Inc. Knoxville tel. : wirexpert@softing.com strona www: itnetworks.softing.com/us 850nm, 1300nm 6s dla testu z obu stron SC / FC-SC TIA 568 C.3, IEC do,000m, ±1.5m -4dm do -10dm / -16dm do -0dm IEC (MMEF) 650µm (MMEF) 0dm (MMEF) Specyfikacja ogólna Interfejsy Intefers sondy, RJ-45 Ethernet, port US i słuchawkowy, port zasilania Wyświetlacz 6 LCD, dotykowy na obydwu jednostkach Obudowa Wytrzymały plastik wraz z gumowymi osłonami, wytrzymuje testy upadku z wysokości 1.5m na twarde podłoże Możliwości jedostki zdalnej Przegląd i zapisywanie wyników testów, start autotestu Zasilanie Zasilacz AC V na 1V, 3A Zabezpieczenie przepięciowe na wejściu Zabezpieczne dla napięć Telco ateria Wymienialna i ładowalna Li-Ion Pojemność baterii >8 godzin ciągłej pracy Wewnętrzna pamięć 000 wyników testów miedzi z pełnym opisem wykresów Zewnętrzna pamięć Pamięć flash US Wymiary 3 X 16 X 87mm Waga Około 1.4 kg / jednostkę Wspierane języki TW, CS, EN, FI, FR, DE, IT, JA, KO, PL, PT, RU, ES, SV, TR Okres kalibracji 1 rok aby dowiedzieć się więcej skontaktuj się z : Rev _V0 Warunki zewnętrzne 015 Psiber Data. In line with our policy of continuous improvement and feature enhancement, product specifications are subject to change without notice. All rights reserved. WireXpert, Psiber and the Psiber Logo are trademarks or registered trademarks of Psiber Data. All other trademarks, registered or unregistered, are sole property of their respective owners. Temperatura pracy Temperatura przechowywania Wilgotność względna 0 do 40 C -0 do 60 C 10% do 80% Minimalne wymagania sprzętowe dla programu do raportowania Microsoft Windows XP/7/8, 3 lub 64 bitowy Intel Core Duo, GHz 00M pamięci dyskowej 1G RAM Microsoft.NET Framework 4.0 Tłumaczenie
